第三节 盘形凸轮廓线的设计当根据工作要求和结构条件选定了凸轮机构的类型、从动件的运动规律和凸轮的基圆半径（其确定将在下节中介绍）等结构参数后，就可以设计凸轮的轮廓曲线。

凸轮廓线的设计方法有图解法和解析法，其设计原理基本相同。

本节先简要介绍图解法，后重点介绍解析法设计凸轮廓线。

一、凸轮廓线设计的基本原理图4-13 反转法设计凸轮廓线基本原理图4-13所示为一尖顶对心盘形凸轮机构，设凸轮以等角速度ω逆时针转动，推动从动件2在导路中上、下往复移动。

当从动件处于最低位置时，凸轮轮廓曲线与从动件在A 点接触，当凸轮转过1ϕ角时，凸轮的向径A A 0将转到A A '0位置，而凸轮轮廓将转到图中虚线所示的位置。

从动件尖端从最低位置A 上升至B '，上升的位移为B A S '=1，这是从动件的运动位移。

若设凸轮不动，从动件及其运动的导路一起绕A 0点以等角速度-ω转过1ϕ角，从动件将随导路一起以角速度-ω转动，同时又在导路中作相对导路的移动，如图中的虚线位置，此时从动件向上移动的位移为B A 1。

而且，11S B A B A ='=，即在上述两种情况下，从动件移动的距离不变。

由于从动件尖端在运动过程中始终与凸轮轮廓曲线保持接触，所以从动件尖端的运动轨迹即为凸轮轮廓。

设计凸轮廓线时，可由从动件运动位移先定出一系列的B 点，将其连接成光滑曲线，即为凸轮廓线。

由于这种方法是假设凸轮固定不动而使从动件连同导路一起反转，故称为反转法。

对其它类型的凸轮机构，也可利用反转法进行分析和凸轮廓线设计。

二、图解法设计凸轮廓线1. 移动从动件盘形凸轮廓线的设计（1）尖端从动件 图4-14a 所示为一偏置移动尖端从动件盘形凸轮机构。

设已知凸轮的基圆半径为b r ，从动件导路偏于凸轮轴心A 0的左侧，偏距为e ，凸轮以等角速度ω顺时针方向转动。

从动件的位移曲线如图4-14b 所示，试设计凸轮的轮廓曲线。

图4-14 尖端从动件盘形凸轮廓线设计依据反转法原理，具体设计步骤如下。

机械设计教案：凸轮机构的认识与盘形凸轮轮廓的设计

机械设计教案：凸轮机构的认识与盘形凸轮轮廓的设计

授课教案No任务3.1 凸轮机构的认识一、复习10分钟复习上次课学习内容二、教师导课与课程学习：（1）学习提示，教师介绍本任务的学习内容。

15分钟本项目以直动从动件的盘形凸轮机构为例，在从动件等速运动、等加速等减速运动、余弦加速度运动（简谐运动）规律条件下，分析了凸轮机构中存在的柔性冲击与刚性冲击。

教师介绍本任务的学习内容：凸轮机构的分类；常用术语；从动件的运动规律；凸轮机构的结构形式；常用材料及热处理（2）分小组学习: 40分钟3.1.1常用设备中的凸轮机构1. 凸轮机构的组成如图所示的凸轮机构是由凸轮、从动件和机架等三个基本构件组成的机构。

2.凸轮机构应用实例自动钻床进给机构、冲床凸轮机构等。

3.1.2凸轮机构的分类凸轮机构的类型很多，按凸轮和从动件的形状及其运动形式的不同，凸轮机构的分类方法有以下几种：1.按凸轮形状分类(1）盘形凸轮（2）移动凸轮。

（3）圆柱凸轮2.按从动件形式分类（1）尖顶从动件（2）滚子从动件（3）平底从动件从动件的结构形式3.按从动件的运动形式分类学生发言汇报、记录学习笔记学生发言汇报并记录学习笔记阅读教材和PPT、分组讨论、撰写发言提纲、学生发言汇报，课，记录学习笔记No（1）直动从动件直动从动件指相对于机架作直线往复移动的从动件，如图3.1.1中所示。

直动从动件又分为对心直动从动件和偏置直动从动件。

（2）摆动从动件：绕某一固定转动中心摆动的从动件。

4.按凸轮与从动件的锁合方式分类 （1）力锁合利用从动件的重力、弹簧力或其他外力使从动件与凸轮轮廓保持接触，（2）形锁合利用从动件和凸轮特殊的几何形状来维持接触，例如圆柱凸轮机构是利用滚子与凸轮凹槽两侧面的配合来实现形锁合。

3.1.3凸轮机构的常用术语如下：1.凸轮基圆与基圆半径b r2.凸轮的转角δ凸轮相对于某一位置转过的角度，称为凸轮转角δ。

具体包括推程运动角0δ、远停程运动角S δ回程运动角0′δ和近停程运动角Sδ'。

凸轮轮廓曲线的设计市公开课金奖市赛课一等奖课件

凸轮轮廓曲线的设计市公开课金奖市赛课一等奖课件
则B点直角坐标为：
图9-21
x y
=( =(
s0 + s0 +
s s
)sinδ )cosδ
+ -
ecosδ esinδ
凸轮理论廓线方程
式中e为偏距，s0 = r02 e2 。
第16页
∵ 工作廓线与理论廓线在法线方 向距离处处相等，且等于滚子半
径 rr 。
∴ 当已知理论廓线上任意一点B （x ，y）时，则可得到工作廓 线上相应点B′( x ′，y ′)。 由高等数学知识，理论廓线B点处法线斜率（与切线
6）在各条切线上，由基圆开始向外量取S线图上相应长度11′、 22′、33′、……，得点1′、2′、3′、……。此即代表推杆 尖顶在复合运动中依次占据位置；
第6页
7）光滑连接1′、2′、 3′、……[此例中：4′与 5′、8′(8)与9′(A)之间 为圆弧]，此即为所设计凸 轮轮廓曲线。
注： 对于对心直动推杆盘形凸轮机构，能够认为是e=0时
注意：e为代数值，其正负要求为：当凸轮沿逆时针方向转动时，
若推杆处于凸轮回转中心右侧， e为正，反之为负；当凸
轮沿顺时针方向转动时，推杆处于中心左侧，e为正，反
之为负。
第18页
2、对心直动平底推杆（平底⊥导路）盘形凸轮机构 如图9-22所表示建立Oxy坐
标系。B0点为凸轮推程段廓线起 始点，当凸轮转过（即推杆反 转）δ角度时，推杆位移为s， 平底与凸轮在B点相切。
由理论廓线方程对δ求导，得：
dx/dδ=(ds/dδ-e)sinδ+(s0 +s)cosδ dy/dδ=(ds/dδ-e)cosδ-(s0+s )sinδ
工作廓线上相应点B′( x′ ，y′)坐标为：

图解法设计盘形凸轮轮廓曲线讲课教案

图解法设计盘形凸轮轮廓曲线讲课教案

不同点 线位移 角位移
问题的关键：以 哪点作为研究对 象来切入
第三节 图解法设计盘形凸轮轮廓
一、偏置尖顶推杆盘形凸轮轮廓线设计
1、问题导入：案例剖析 2、训练项目：
用CAD技术设计一盘形凸轮轮廓曲线
2、训练项目：
工程实例：
已知送料机构凸轮的基圆半径r0=15mm， 偏距e=7.5mm，凸轮以等角速度ω沿逆时 针方向回 转，推杆行程h=16mm,运动规律：
δ=0~120°，推杆等速上升h δ=120~180°，推杆远休 δ=180~270°，推杆正弦加速度下降h δ= 270~360°，推杆近休
试设计此尖顶直动推杆盘形凸轮轮廓线。
工作要求：
1、采用计算机 辅助设计。
2、课堂仅设计
推程段凸轮轮廓 线，其它课后完 成。
第三节 图解法设计盘形凸轮轮廓
判断下面的设计正确否 提示：1、反转法使用正确否
2、从动件运动轨迹确定正确否
第三节 图解法设计盘形凸轮轮廓
二、其它类型从动件盘形凸轮轮廓曲线设计
结论：反转法把凸轮轮廓线的设计转化成求从动 件端部的运动轨迹。
第三节 图解法设计盘形凸轮轮廓
主要内容
偏置尖顶推杆
盘形凸轮
轮廓曲线的设计
重点、难点
重点：
掌握用图解法设计偏置 尖顶推杆盘形凸 轮轮廓 曲线的方法
难点
1、深化对反转法的认识。 2、根据工程上给定的运动
规律，在设计图纸上确 定从动件与凸轮接触的 瞬时位置
机电与汽车工程系 程荷枝
图解法Байду номын сангаас
设计盘形凸轮轮廓曲线
第三节 图解法设计盘形凸轮轮廓
✓ 反转法原理 图解法设计盘形凸轮轮廓曲线

最新中职机械基础教案：盘形凸轮轮廓曲线的设计

最新中职机械基础教案：盘形凸轮轮廓曲线的设计

章节名称盘形凸轮轮廓曲线的设计
授课
形式
讲授
课
时
2
班
级
教学目的根据工作要求已经选定从动件的运动规律，并已知凸轮的转向和基圆半径，就可以进行轮廓曲线的设计
教学
重点
反转法
教学
难点
滚子凸轮机构的反转法画图
辅助手段课外作业
课后
体会
通过再度的讲解和分析，学生对前节课的内容进行拆分化解，有所提高。

一、作图原理
反转法：在整个机构上加上一个反转的角速度，机构中的各件的相对运动不变，凸轮不动，从动件一方面绕圆心作–ω，另一方面在自己的导路中按预定的规律运动。

尖顶的轨迹就是凸轮的轮廓。

二、作图
1、尖顶对心移动从动件盘形凸轮
（1）、选取适当比例尺作位移线图和基圆
（2）、作位移线图和基圆取分点保持等分角度一致
（3）、沿导路方向量取各点的位移量
（4）、光滑连接各点，形成轮廓曲线
2、滚子移动从动件盘形凸轮
（1）、同前
对心移动从动件盘形凸轮轮
（2）、在已画出的理论轮廓曲线上选一系列点为圆心，以滚子半径为半径作若干个滚子圆，此圆族的内包络线即为所求的凸轮轮廓曲线。

它是实际与滚子接触的凸轮轮廓，所以称为凸轮的实际轮廓。

最新机械基础教案(劳动版)——第十一讲 盘形凸轮轮廓曲线的确定

最新机械基础教案(劳动版)——第十一讲 盘形凸轮轮廓曲线的确定

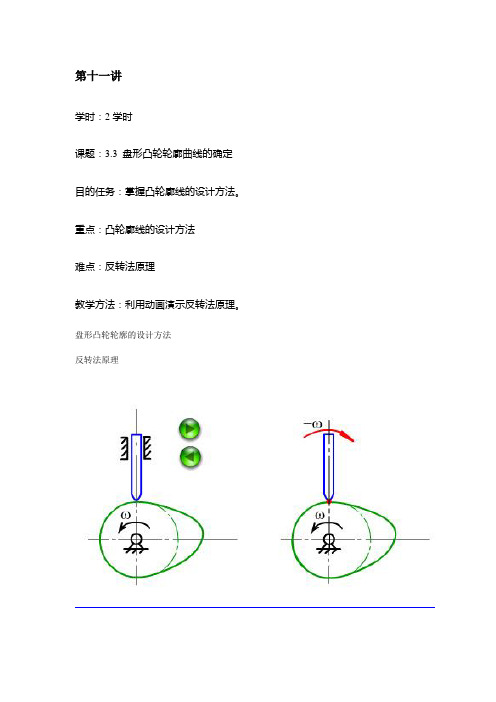

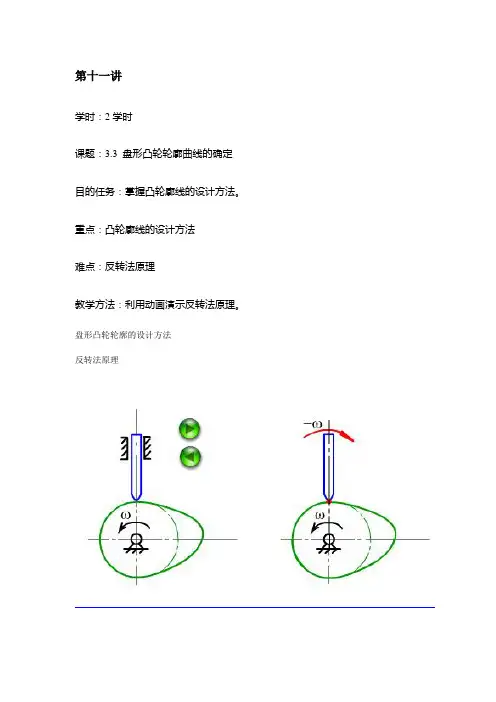

第十一讲
学时：2学时
课题：3.3 盘形凸轮轮廓曲线的确定目的任务：掌握凸轮廓线的设计方法。

重点：凸轮廓线的设计方法
难点：反转法原理
教学方法：利用动画演示反转法原理。

盘形凸轮轮廓的设计方法
反转法原理
在设计凸轮廓线时，可假设凸轮静止不动，而使推杆相对于凸轮作反转运动；同时又在其导轨内作预期运动，作出推杆在这种复合运动中的一系列位置，则其尖顶的轨迹就是所要求的凸轮廓线。

这就是凸轮廓线设计方法的反转法原理。

图解法设计凸轮轮廓曲线
一、尖顶对心移动从动件盘形凸轮轮廓的设计
二、滚子对心移动从动件盘形凸轮轮廓的设计
思考题：上述凸轮的实际廓线能否通过由理论廓线沿径向减去滚子半径得到？(即等距线)
小结
作业：P87 3－7 3－8。

《凸轮轮廓设计》课件


绘制理论廓线
确定基圆半径
根据凸轮机构的具体形式和从动件的运动规律，选择合适的基圆 半径。
绘制理论廓线
根据从动件的运动规律和基圆半径，绘制出凸轮的理论廓线。
检查理论廓线的正确性
检查理论廓线是否符合设计要求，是否满足从动件的运动规律。
凸轮实际廓线修正
1 2
考虑压力角的影响
根据凸轮机构的压力角限制，对理论廓线进行修 正，确保在实际运转过程中凸轮机构的有效性。
圆锥凸轮
总结词
具有锥形轮廓的凸轮
详细描述
圆锥凸轮的轮廓呈锥形，通常用于实现高速、高精度的运动控制，尤其适用于需要较小接触面积的场 合。
特殊形状凸轮
总结词
非传统常规形状的凸轮
详细描述
特殊形状凸轮如抛物线形、椭圆形的等，通常用于特殊运动需求的场合，如高速、精密或特殊轨迹的控制。
03
凸轮轮廓设计步骤
考虑接触应力的影响
根据凸轮机构的接触应力限制，对理论廓线进行 修正，确保凸轮机构的可靠性和寿命。
3
考虑加工工艺的影响
根据凸轮机构的加工工艺限制，对理论廓线进行 修正，确保凸轮机构的加工可行性和经济性。
凸轮结构设计
确定凸轮材料
01
根据凸轮机构的工作环境和载荷情况，选择合适的凸轮材料。
设计凸轮结构
02
详细描述
凸轮机构的动态特性对其工作性能和使用寿 命具有重要影响。为了优化凸轮机构的动态 特性，设计师应关注机构的动态响应分析， 并采取措施减小振动、冲击和噪声。例如， 优化凸轮和从动件的材料和结构，改善润滑 条件等。
优化凸轮廓线设计
总结词
优化凸轮廓线设计是指通过改进凸轮廓线的形状和尺寸，以提高凸轮机构的性能和使用 寿命。

图解法设计凸轮轮廓


已知凸轮的基圆半径rmin，角速度ω、
e
从动件的运动规律和偏心距e，设计该
凸轮轮廓曲线。
8’ 7’ 5’ 3’ 1’
1 3 5 78
9’ 11’ 12’
13’ 14’
9 11 13 15
ωA
15’15 14’14
13’ 12’
13 12
11
10
kk9k1k0k1181kk21k73k14k6O1k55k4kk3k21
的距离d，摆杆角位移方程，设计该凸轮轮廓曲线。
4’ 3’ 2’ 1’
12 3 4
5’ 6’
7’
8’ 5 67 8
d A8
A7
A
l B’1 B B1
rminω1
A1-ω1
φ1
B’2 B’3φ2
A2
B2 B3
B’φ4 3
120°B4A3来自φ790 °B8 B7
60 B6
B’7
设计：潘存云
°B5
B’6
B’5
1 3 5 78
9’ 11’ 12’
13’ 14’
9 11 13 15
理论轮廓
ω
设计：潘存云
设计步骤：
实际轮廓
①选比例尺μl作基圆rmin。 ②反向等分各运动角。原则是：陡密缓疏。
③确定反转后从动件尖顶在各等份点的位置。
④将各尖顶点连接成一条光滑曲线。
⑤作各位置滚子圆的内(外)包络线。
ρa－工作轮廓的曲率半径，ρ－理论轮廓的曲率半径，
8’ 7’ 5’ 3’ 1’
1 3 5 78
9’10’ 11’ 12’
13’ 14’
9 11 13 15
-ω ω
设计：潘存云

第九章3 凸轮轮廓曲线的设计


式中“ 式中“－”对应于内等距线，“＋”对应于外等距线。 对应于内等距线， 对应于外等距线。
3.2 对心直动平底推杆盘形凸轮 建立坐标系如图：反转δ后，推杆移动距离为S， 推杆移动距离为S 建立坐标系如图： P点为相对瞬心， 推杆移动速度为： v=vp=OPω 点为相对瞬心， 推杆移动速度为： =OPω
-V
φ
A
2rr φ
A A0
4’,5’,6’ 7’ 3’ 2’ ’ A A 8 A
1 2 1’ 3
4” A A
4
5”
6”
7”
A
5
2”
6
3” A A A A
7 8 9 0
中线
8” 9” 0”
9’ 0’ 0”
1”
R
V=ωR
JM
返回
3.用解析法设计凸轮的轮廓曲线 原理：反转法。设计结果：轮廓的参数方程。 原理：反转法。设计结果：轮廓的参数方程。 3.1 偏置直动滚子推杆盘形凸轮机构 由图可知： 由图可知：s0＝(r02-e2)1/2
9-3 凸轮轮廓曲线的设计
1、凸轮廓线设计方法的基本原理 反转原理： 反转原理： 给整个凸轮机构施以给整个凸轮机构施以-ω时，不影响各 构件之间的相对运动，此时，凸轮将静止， 构件之间的相对运动，此时，凸轮将静止， 而从动件尖顶复合运动的轨迹即凸轮的轮廓 曲线。 依据此原理可以用几何作图的方法 设计凸轮的轮廓曲线， 设计凸轮的轮廓曲线，
θ (x, y)
可得： 可得： sinθ= ( dx/dδ) / ( dx/dδ)2+( dy/dδ)2 cosθ= -( dy/dδ) / ( dx/dδ)2+( dy/dδ)2 实际轮廓为B’点的坐标 点的坐标： x’=x - rrcosθ 实际轮廓为B’点的坐标： y’= y - rrsinθ

凸轮轮廓曲线的设计


2）过辅助圆上B0点作该辅助圆的切线，该切线即为 从动件导路中心线的位置线。该位置线与基圆相交于 A0点，点A0即是从动件的初始位置，如图7-15（a）。
3）连接O A0。从O A0开始，沿（-ω）方向在基圆 上依次量取凸轮各转角δ0、δs、δ’0、δ’s，再将 推程角δ0、回程角δ’0分成与位移线图相同的等份， 得到A1、A2、A3、…等各点。
（7-6）
3．压力角与传力性能
在设计凸轮机构时，应使最大压力角αmax不超过某 一许用值[α]，即
αmax≤[α]
（7-7）
工程上，一般推程阶段许用压力角[α]的推荐值分别为
移动从动件 [α]=30°～40°
摆动从动件 [α]=40°～50°
机械设计基础
Machine Design Foundation
机械设计基础
Machine Design Foundation
凸轮轮廓曲线的设计
图7-13对心滚子移动从动件盘形凸轮轮廓的绘制
机械设计基础
Machine Design Foundation
凸轮轮廓曲线的设计
图7-14平底从动件盘形凸轮轮廓的绘制
机械设计基础
Machine Design Foundation
凸轮轮廓曲线的设计
4．基圆半径 rb的确定
在选取基圆半径时，应综合考虑下述几个方面：
（1）在保证αmax≤[α]的前提下，应尽可能选用较 小的基圆半径，以满足结构紧凑的要求。
（2）为了满足凸轮结构及制造的要求，基圆半径rb 必须大于凸轮轴的半径rs，即rb> rs。
（3）为了避免从动件运动失真，必须使凸轮实际轮 廓曲线的最小曲率半径ρ’min大于零，通常规定ρ’min> 1～5 mm 。
