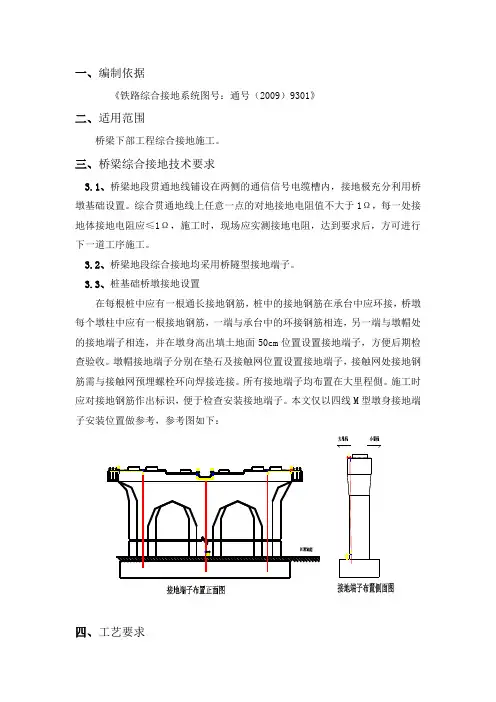

111通号(2009)9301《铁路综合接地系统》通用参考图2009-04-10

一、编制依据《铁路综合接地系统图号：通号（2009）9301》二、适用范围桥梁下部工程综合接地施工。

三、桥梁综合接地技术要求3.1、桥梁地段贯通地线铺设在两侧的通信信号电缆槽内，接地极充分利用桥墩基础设置。

综合贯通地线上任意一点的对地接地电阻值不大于1Ω，每一处接地体接地电阻应≤1Ω，施工时，现场应实测接地电阻，达到要求后，方可进行下一道工序施工。

3.2、桥梁地段综合接地均采用桥隧型接地端子。

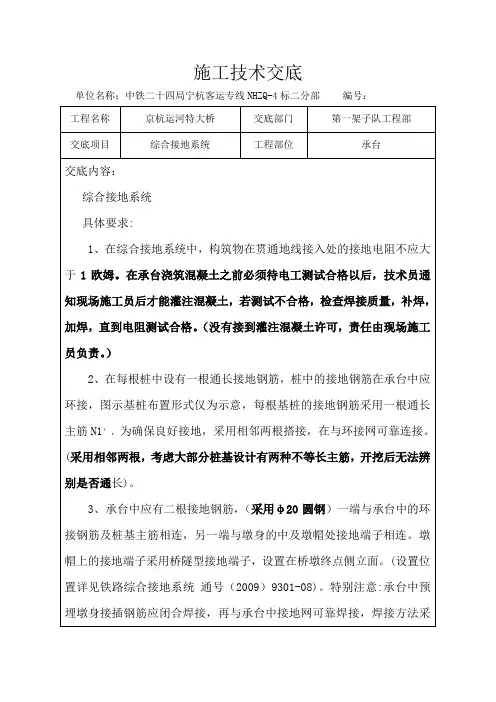

3.3、桩基础桥墩接地设置在每根桩中应有一根通长接地钢筋，桩中的接地钢筋在承台中应环接，桥墩每个墩柱中应有一根接地钢筋，一端与承台中的环接钢筋相连，另一端与墩帽处的接地端子相连，并在墩身高出填土地面50cm位置设置接地端子，方便后期检查验收。

墩帽接地端子分别在垫石及接触网位置设置接地端子，接触网处接地钢筋需与接触网预埋螺栓环向焊接连接。

所有接地端子均布置在大里程側。

施工时应对接地钢筋作出标识，便于检查安装接地端子。

本文仅以四线M型墩身接地端子安装位置做参考，参考图如下：四、工艺要求4.1、接地钢筋的安装布置，确保接地钢筋准确连接，接地钢筋及预埋件在每个桥墩上均设置，采用桥墩内沿立面中心对称的3根竖向直径≥16mm的主筋，并采用红色油漆进行局部标识供检查和识别之用，其上端采用接地端子与梁上的接地系统相连接，下端与承台环型接地钢筋连接，同时接地钢筋伸入墩帽中与顶帽钢筋焊接形成电气回路，伸入承台要与承台顶、底钢筋同焊接形成电气回路，钢筋焊接要求采用双面焊≥10cm，单面焊≥20cm，焊缝厚度不小于4mm。

4.2、桥墩接地钢筋及与之连接的外露接地端子每个桥墩一般设置在地面以下0.2m处，当桥墩位于水中时可不设，外漏接地端子通过一根直径≥16mm的钢筋与接地钢筋连接形成一个电气回路，接地钢筋露出混凝土以外部分进行锌铬涂层防锈处理。

4.3、每个接地端预埋接地端子，并设M16的内螺纹，配置防异物堵塞的端子孔塞，方便开启。

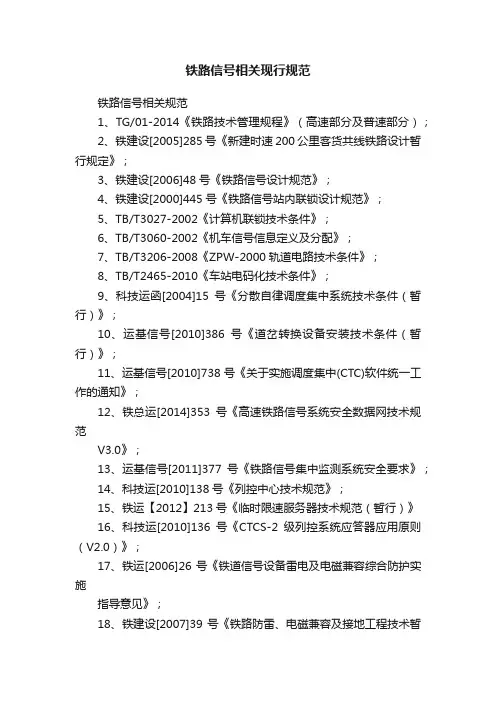

铁路信号相关现行规范铁路信号相关规范1、TG/01-2014《铁路技术管理规程》（高速部分及普速部分）；2、铁建设[2005]285号《新建时速200公里客货共线铁路设计暂行规定》；3、铁建设[2006]48号《铁路信号设计规范》；4、铁建设[2000]445号《铁路信号站内联锁设计规范》；5、TB/T3027-2002《计算机联锁技术条件》；6、TB/T3060-2002《机车信号信息定义及分配》；7、TB/T3206-2008《ZPW-2000轨道电路技术条件》；8、TB/T2465-2010《车站电码化技术条件》；9、科技运函[2004]15号《分散自律调度集中系统技术条件（暂行）》；10、运基信号[2010]386号《道岔转换设备安装技术条件（暂行）》；11、运基信号[2010]738号《关于实施调度集中(CTC)软件统一工作的通知》；12、铁总运[2014]353号《高速铁路信号系统安全数据网技术规范V3.0》；13、运基信号[2011]377号《铁路信号集中监测系统安全要求》；14、科技运[2010]138号《列控中心技术规范》；15、铁运【2012】213号《临时限速服务器技术规范（暂行）》16、科技运[2010]136号《CTCS-2级列控系统应答器应用原则（V2.0）》；17、铁运[2006]26号《铁道信号设备雷电及电磁兼容综合防护实施指导意见》；18、铁建设[2007]39号《铁路防雷、电磁兼容及接地工程技术暂行》；19、运基信号[2007]535号《铁道信号设备雷电及电磁兼容综合防护举例设计》；20、运基信号[2008]362号《设备雷电及电磁兼容综合防护补充规定》；21、经规标准[2009]35号《铁路综合接地系统通用参考图》（通号[2009]9301）；22、运基信号[2009]676号《关于印发列车调度指挥系统（TDCS）和调度集中系统（CTC）组网方案和硬件配置标准（暂行）的通知》；23、运基信号【2010】709号《铁路信号集中监测系统技术条件》；24、运基信号[2009]719号《信号系统与异物侵限监控系统接口技术条件》；25、铁总运[2015]156号《中国铁路总公司关于印发《列控中心区间占用逻辑检查暂行技术条件》的通知》。

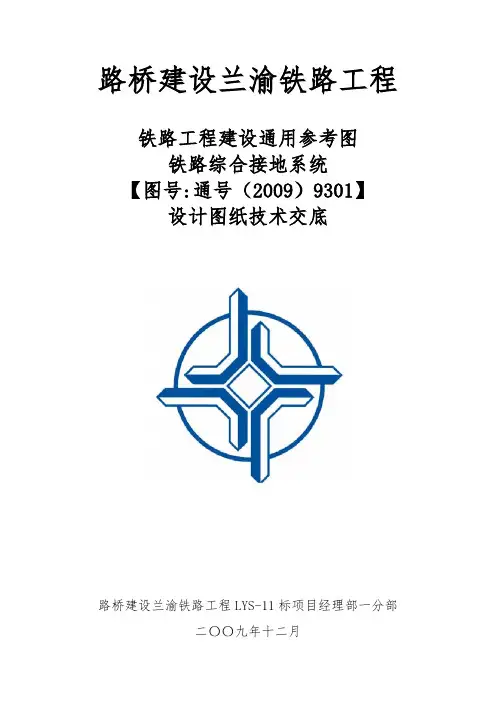

路桥建设兰渝铁路工程铁路工程建设通用参考图铁路综合接地系统【图号:通号（2009）9301】设计图纸技术交底路桥建设兰渝铁路工程LYS-11标项目经理部一分部二〇〇九年十二月目录1．图纸目录 (2)2．适用范围 (3)3．设计原则 (3)4．总体技术要求 (4)5．桥梁综合接地技术要求 (4)6．路基综合接地技术要求 (5)7．车站范围综合接地技术要求 (7)8．无砟轨道综合接地技术要求 (8)9．隧道综合接地技术要求 (8)10．工艺要求 (10)11．综合接地工程数量统计原则 (11)12．施工注意事项 (12)⑴、明挖、桩基础桥墩综合接地 (12)⑵、无砟、有砟轨道箱梁和无砟轨道连续箱梁、桥台综合接地 (12)⑶、路基综合接地 (13)⑷、隧道综合接地 (14)⑸、不带边沟、带边沟站台墙综合接地 (14)⑹、附属工程综合接地 (14)13．施工过程中涉及的示意图 (14)⑴、双边焊接 (14)⑵、单边焊接 (15)⑶、接地钢筋交叉点焊 (15)⑷、电缆槽底部接地端子与贯通地线连接示意图 (16)⑸、贯通地线接续及分支连接示意图 (16)⑹、接地端子类型示意图 (17)铁路工程建设通用参考图铁路综合接地系统【图号：通号（2009）9301】设计图纸技术交底1．图纸目录《铁路综合接地系统设计说明》《综合接地系统构成示意图》《明挖基础桥墩综合接地示意图》《桩基础桥墩综合接地示意图》《无砟轨道箱梁综合接地示意图》《有砟轨道箱梁综合接地示意图》《T形梁综合接地示意图》《无砟轨道连续箱梁综合接地示意图》《双线下承式钢桁架综合接地示意图》《跨线桥综合接地示意图》《框架桥综合接地示意图》《桥台综合接地示意图》《桥梁整体式预制混凝土声屏障综合接地示意图》《桥梁插板式声屏障综合接地示意图》《Ⅰ、Ⅱ级围岩隧道综合接地示意图》《Ⅲ、Ⅳ、Ⅴ级围岩隧道综合接地示意图》《隧道二次衬砌综合接地示意图》《隧道初期支护综合接地示意图》《全封闭衬砌隧道综合接地系统接地极示意图》《隧道内接地端子设置示意图》《隧道洞室综合接地系统示意图》《隧道斜切式明洞综合接地系统示意图》《路堤、土质及软质岩路堑地段综合接地示意图》《硬质岩路堑地段、涵洞地段综合接地示意图》《路基与桥梁过渡段综合接地示意图》《路基与隧道过渡段综合接地示意图》《路基电缆槽及接触网支柱基础接地示意图》《路基整体式预制混凝土声屏障综合接地示意图》《路基插板式声屏障综合接地示意图》《无中间站台车站综合接地示意图》《有中间站台车站综合接地示意图》《不带边沟站台墙综合接地示意图》《带边沟站台墙综合接地示意图》《双块式无砟轨道综合接地示意图》《I型板式无砟轨道综合接地示意图》《接地连接及接地端子示意图》2．适用范围适用于铁路综合接地系统设计、施工。

高速铁路四电系统集成接口管理探讨摘要：高铁是科学技术融合后的铁路运输途径，具有高速高效的优势。

在工程项目发展的过程中，也存在一些亟待解决的问题，其中重要的就是接口系统的管控工作。

为了有效减少其内部运行的矛盾，要建立有效衔接的运行框架，确保能对不同问题进行集中处理和综合管控，提高高速铁路的运行效率。

本文从工程案例分析出发，简要概述了高速铁路“四电”系统集成结构的内涵和接口结构，并针对运行结构提出了几点建议，旨在助力相关项目技术管理人员更好的处理高速铁路“四电”系统集成接口管理问题。

关键词：高速铁路；“四电”系统；集成接口；管理1高速铁路“四电”系统集成结构内涵分析高速铁路的项目发展是一个漫长的过程中，系统的常规化运行需要依靠路基建设项目、桥梁建设项目、轨道项目、通信信号集成以及电力等，还需要对牵引供电项目。

运营调度项目等进行集中的检测维护，确保整体信号结构的完整度，保证不同参数结构能形成相对独立且统一管控的系统模型，保证高速铁路运营功能和安全运行维度。

“四电”项目分别代表的是通信过程、信号运行参数、电力管控系统以及牵引供电要求，将不同参数的专业特点融合，形成协调化系统模型。

2高速铁路“四电”系统集成接口结构分析2.1高速铁路“四电”系统集成外部接口第一，与地方无线委员会的接口结构。

需要由建设单位牵头，针对具体问题进行集中处理，建构有效的系统化管控层级结构，并委托有资质的单位对电磁环境进行集中测试，对频点的干扰源进行集中处理，减少系统之间的干扰问题。

第二，与土地规划部门的外部接口结构。

需要变电专业机构能针对具体问题进行集中服务，确保管控层级和管理要求能贴合实际需求，需要在不同专业人员确认后，能这对线路和设备运行地图进行规划，并由建设单位征地部门对实际问题进行集中处理，并对相关运行层结构和控制要求进行整合，需要设计院和施工单位形成配合结构。

第三，与电力企业或设计院的外部接口结构。

需要对牵引变电结构及电源进线结构的受力需求进行分析，对继电保护配合项目以及设计院变电项目进行综合维护和集中管控，确保施工单位能和相关部门之间建立有效的协调关系，提升整体工作层级结构的有效性。

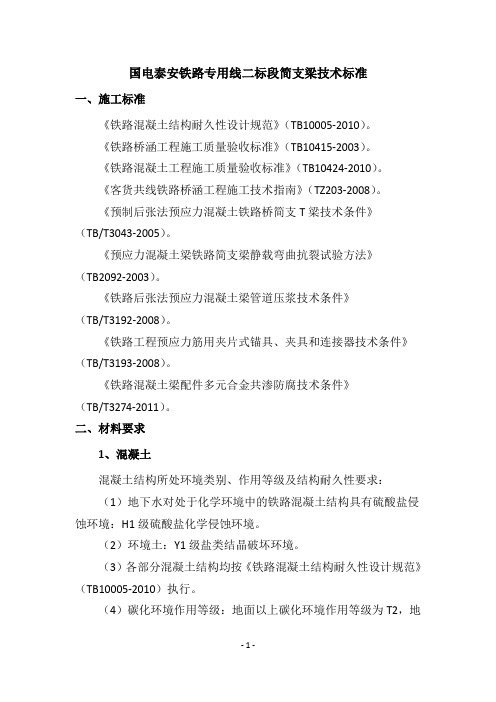

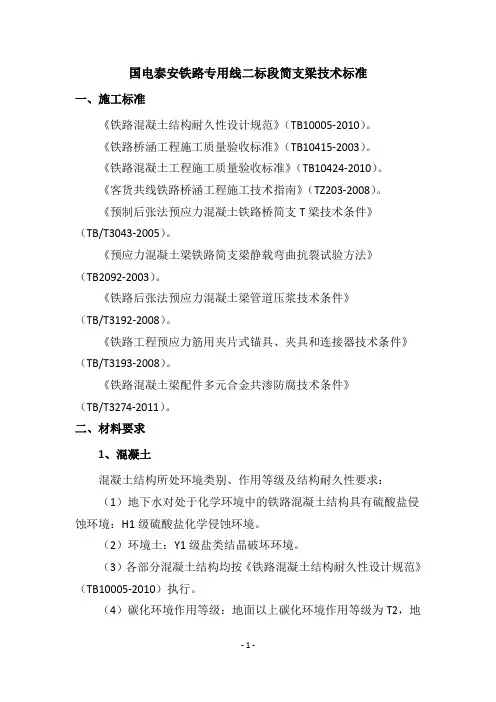

国电泰安铁路专用线二标段简支梁技术标准一、施工标准《铁路混凝土结构耐久性设计规范》（TB10005-2010）。

《铁路桥涵工程施工质量验收标准》（TB10415-2003）。

《铁路混凝土工程施工质量验收标准》（TB10424-2010）。

《客货共线铁路桥涵工程施工技术指南》（TZ203-2008）。

《预制后张法预应力混凝土铁路桥简支T梁技术条件》（TB/T3043-2005）。

《预应力混凝土梁铁路简支梁静载弯曲抗裂试验方法》（TB2092-2003）。

《铁路后张法预应力混凝土梁管道压浆技术条件》（TB/T3192-2008）。

《铁路工程预应力筋用夹片式锚具、夹具和连接器技术条件》（TB/T3193-2008）。

《铁路混凝土梁配件多元合金共渗防腐技术条件》（TB/T3274-2011）。

二、材料要求1、混凝土混凝土结构所处环境类别、作用等级及结构耐久性要求：（1）地下水对处于化学环境中的铁路混凝土结构具有硫酸盐侵蚀环境：H1级硫酸盐化学侵蚀环境。

（2）环境土：Y1级盐类结晶破坏环境。

（3）各部分混凝土结构均按《铁路混凝土结构耐久性设计规范》（TB10005-2010）执行。

（4）碳化环境作用等级：地面以上碳化环境作用等级为T2，地面以下碳化环境作用等级为T1。

（5）56d电通量、最大水胶比、最小胶凝材料用量、三氧化硫含量等应满足耐久性设计规范。

2、钢筋本工程采用钢筋为HRB400钢筋（钢筋端部采用直钩，直钩长度采用7d，弯曲内径采用3.5d，中部最小弯曲半径采用14d，d为钢筋直径）、HPB300钢筋（弯钩长度不变）。

3、预应力筋纵向预应力筋、横向预应力筋均采用公称直径为15.2mm的钢绞线，抗拉强度为1860MPa，弹性模量为1.95×105MPa，其技术条件符合《预应力混凝土用钢绞线》（GB/T5224-2003）的要求。

4、锚具纵向预应力筋锚具采用夹片式锚具，横向预应力筋锚具采用低回缩锚具（双线梁采用普通夹片式锚具），其技术条件应符合《铁路工程预应力筋用夹片式锚具、夹具和连接器技术条件》(TB/T3193-2008)的要求，锚垫板采用配套锚垫板，张拉千斤顶采用配套千斤顶。

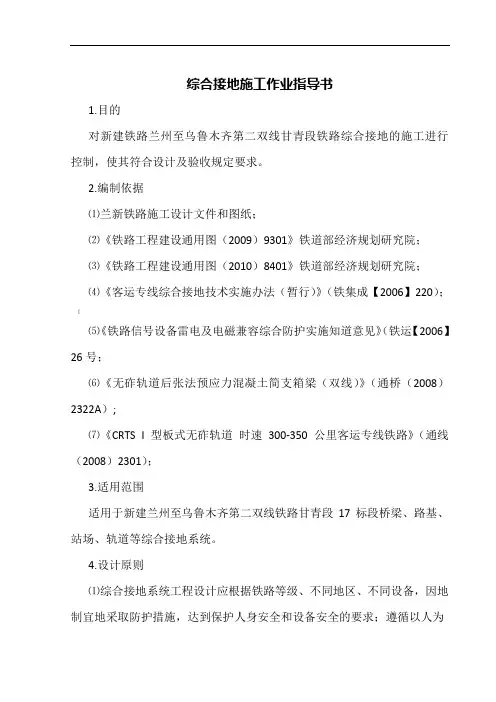

综合接地施工作业指导书1.目的对新建铁路兰州至乌鲁木齐第二双线甘青段铁路综合接地的施工进行控制，使其符合设计及验收规定要求。
