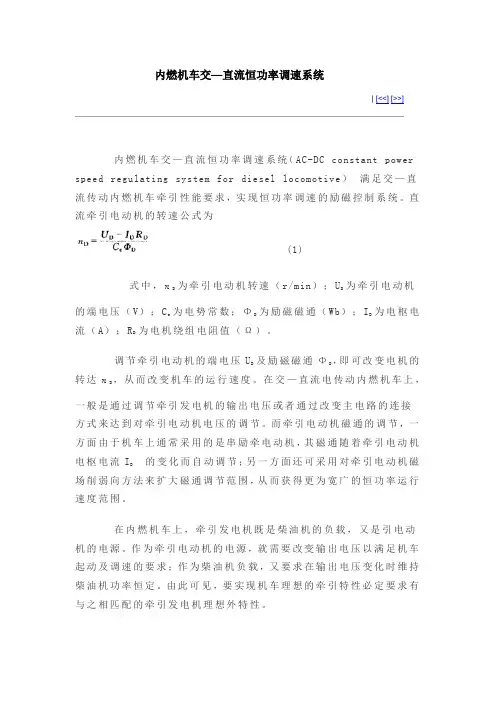

内燃机车交—直流恒功率调速系统| [<<][>>]内燃机车交—直流恒功率调速系统（AC-DC constant power speed regulating system for diesel locomotive）满足交—直流传动内燃机车牵引性能要求，实现恒功率调速的励磁控制系统。
直流牵引电动机的转速公式为(1)式中，nD 为牵引电动机转速（r/min）；UD为牵引电动机的端电压（V）；Ce 为电势常数；ΦD为励磁磁通（Wb）；ID为电枢电流（A）；RD为电机绕组电阻值（Ω）。
调节牵引电动机的端电压UD 及励磁磁通ΦD，即可改变电机的转达nD，从而改变机车的运行速度。
在交—直流电传动内燃机车上，一般是通过调节牵引发电机的输出电压或者通过改变主电路的连接方式来达到对牵引电动机电压的调节。
而牵引电动机磁通的调节，一方面由于机车上通常采用的是串励牵电动机，其磁通随着牵引电动机电枢电流ID的变化而自动调节；另一方面还可采用对牵引电动机磁场削弱向方法来扩大磁通调节范围，从而获得更为宽广的恒功率运行速度范围。
在内燃机车上，牵引发电机既是柴油机的负载，又是引电动机的电源。
作为牵引电动机的电源，就需要改变输出电压以满足机车起动及调速的要求；作为柴油机负载，又要求在输出电压变化时维持柴油机功率恒定。
由此可见，要实现机车理想的牵引特性必定要求有与之相匹配的牵引发电机理想外特性。
牵引发电机的理想外特性在机车上，牵引发电机经整流后的输出功率PF 与柴油机输出功率Ne之间的关系可用下式表示PF ＝1 000（Ne﹣Nf j）ηFηZ＝UF·IF（2）式中，UF为牵引发电机经整流后输出的直流电压（V）；IF为输出的直流电流（A）；机车上辅助设备所消耗的总功率N f j约占柴油机功率的8%～1 0%；牵引发电机的效率ηF和硅整流器的效率ηZ与负载电流有关，但变化很小。
先假设N f j不变，并忽略效率的变化，则由上式可知，要保持柴油机功率恒定就要求牵引发电机直流侧的输出电压和电流的乘积（UF·IF）保持不变，即牵引发电机的电压与电流呈反比变化而保持其输出功率不变，应具有等边双曲线的外特性，通常称为牵引发电机的恒功率外特性曲线，如图1中b c d所示。
