电力传动控制系统——运动控制系统(习题解答)

习题解答（供参考）2.1试分析有制动电流通路的不可逆PWM 变换器进行制动时，两个VT 是如何工作的？解：减小控制电压，使U g1得正脉冲变窄，负脉冲变宽，从而使平均电枢电压U d 降低，使得E>U d ，电机流过反向电流，电机进入制动状态。

0≤t< t on 时，通过二极管VD1续流，在t on ≤t<T 期间U g2为正，VT2导通，流过反向制动电流。

因此在制动状态时，VT2和VD1轮流导通，VT1始终关断。

2.2 系统的调速范围是1000~100min r ，要求静差率s=2%，那么系统允许的静差转速降是多少？解：10000.022.04(1)100.98n n n rpm rpm D s ⨯∆===-⨯系统允许的静态速降为2.04rpm 。

2.3 某一调速系统，在额定负载下，最高转速特性为min 1500max 0r n =，最低转速特性为 0min 150min n r =，带额定负载时的速度降落15min N n r ∆=，且在不同转速下额定速降 不变，试问系统能够达到的调速范围有多大？系统允许的静差率是多少？解：1）调速范围 maxminn D n =(均指额定负载情况下） max 0max 1500151485N n n n rpm =-∆=-=min 0min 15015135N n n n rpm=-∆=-=max min 148511135n D n ===2) 静差率 min 1510%150N n s n ∆===2.4 直流电动机为N P =74kW, N U =220V ，N I =378A ，N n =1430r/min ，Ra=0.023Ω。

相控整流器内阻Rrec=0.022Ω。

采用降压调速。

当生产机械要求s=20%时，求系统的调速范围。

如果s=30%时，则系统的调速范围又为多少？？解： 2203780.0230.1478/1430N N a e N U I R C V rpm n --⨯===378(0.0230.022)1150.1478N e I R n rpm C ⨯+∆===当s=20%时 14300.23.1(1)115(10.2)N n s D n s ⨯===∆-⨯-当s=30%时 14300.35.33(1)115(10.3)N n s D n s ⨯===∆-⨯-2.5 某龙门刨床工作台采用V-M 调速系统。

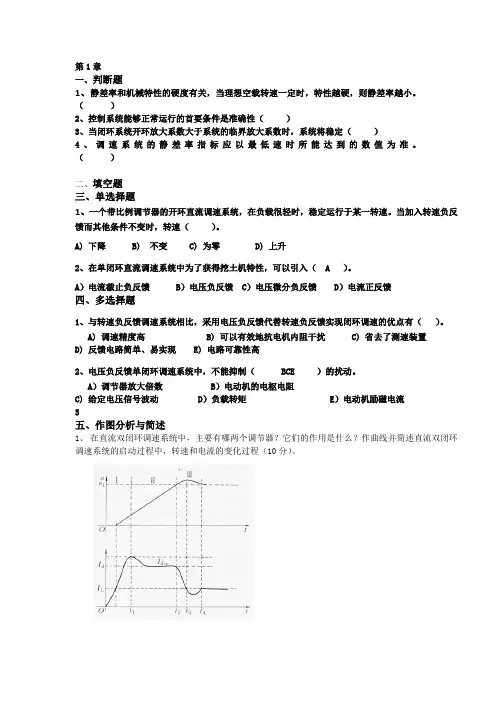

第1章一、判断题1、静差率和机械特性的硬度有关，当理想空载转速一定时，特性越硬，则静差率越小。

（）2、控制系统能够正常运行的首要条件是准确性（）3、当闭环系统开环放大系数大于系统的临界放大系数时，系统将稳定（）4、调速系统的静差率指标应以最低速时所能达到的数值为准。

（）二、填空题三、单选择题1、一个带比例调节器的开环直流调速系统，在负载很轻时，稳定运行于某一转速。

当加入转速负反馈而其他条件不变时，转速（）。

A) 下降 B) 不变 C) 为零 D) 上升2、在单闭环直流调速系统中为了获得挖土机特性，可以引入（ A ）。

A）电流截止负反馈 B）电压负反馈 C）电压微分负反馈 D）电流正反馈四、多选择题1、与转速负反馈调速系统相比，采用电压负反馈代替转速负反馈实现闭环调速的优点有（）。

A) 调速精度高 B) 可以有效地抗电机内阻干扰 C) 省去了测速装置D) 反馈电路简单、易实现 E) 电路可靠性高2、电压负反馈单闭环调速系统中，不能抑制（ BCE ）的扰动。

A）调节器放大倍数 B）电动机的电枢电阻C) 给定电压信号波动 D）负载转矩 E）电动机励磁电流3五、作图分析与简述1、在直流双闭环调速系统中，主要有哪两个调节器？它们的作用是什么？作曲线并简述直流双闭环调速系统的启动过程中，转速和电流的变化过程（10分）。

答：在直流双闭环调速系统中，主要有转速调节器和电流调节器。

⑴ 转速调节器的作用① 实现转速调节无静差，使转速n 跟随给定电压U n 变化；② 对负载变化起抗扰作用；③ 能对电流环进行饱和非线性控制，且其输出限幅值决定允许的最大电流。

⑵ 电流调节器的作用① 对电网电压波动起及时抗扰作用；② 起动时保证获得允许的最大电流，实现最佳起动过程。

③ 在转速调节过程中，能使电流跟随其给定电压U i 变化；④ 静态时依靠ACR 的恒流调节作用可获得理想的下垂特性；⑤ 当电动机过载甚至堵转时，可限制最大电枢电流，起到快速的安全保护作用，一旦故障消失，系统能自动恢复正常。

电力拖动自动控制系统—运动控制系统第一章闭环控制的直流调速系统1－1 为什么P WM—电动机系统比晶闸管—电动机系统能够获得更好的动态性能？答：PWM—电动机系统在很多方面有较大的优越性：（1）主电路线路简单，需用的功率器件少。

（2）开关频率高，电流容易连续，谐波少，电机损耗及发热都较小。

（3）低速性能好，稳速精度高，调速范围宽，可达1：10000 左右。

（4）若与快速响应的电动机配合，则系统频带宽，动态响应快，动态抗扰能力强。

（5）功率开关器件工作在开关状态，导通损耗小，当开关频率适当时，开关损耗也不大，因而装置效率较高。

（6）直流电源采用不控整流时，电网功率因数比相控整流器高。

1－2 试分析有制动通路的不可逆P WM 变换器进行制动时，两个V T 是如何工作的。

答：在制动状态中，id 为负值，VT2就发挥作用了。

这种情况发生在电动运行过程中需要降速的时候。

这时，先减小控制电压，使Ug1的正脉冲变窄，负脉冲变宽，从而使平均电枢电压Ud 降低。

但是，由于机电惯性，转速和反电动势还来不及变化，因而造成E> Ud，很快使电流id 反向，VD2截止，在ton≤t ＜Ｔ时，Ug 2变正，于是VT2导通，反向电流沿回路3 流通，产生能耗制动作用。

在T ≤t ＜Ｔ+ ton 时，VT2关断，−id沿回路4经VD1续流，向电源回馈制动，与此同时，VD1 两端压降钳住VT1使它不能导通。

在制动状态中，VT2和VT1轮流导通，而VT1始终是关断的。

在轻载电动状态，这时平均电流较小，以致在VT1 关断后id经VD2续流时，还没有达到周期Ｔ，电流已经衰减到零，这时VD2 两端电压也降为零，VT2便提前导通了，使电流反向，产生局部时间的制动作用。

１－３调速范围和静差率的定义是什么？调速范围、静差速降和最小静差率之间有什么关系？为什么说“脱离了调速范围，要满足给定的静差率也就容易得多了”？答：生产机械要求电动机提供的最高转速和最低转速之比叫做调速范围，用字母Ｄ表示，即D = nmaxnmin其中，nmax和nmin一般都指电动机额定负载时的最高和最低转速，对于少数负载很轻的机械，可以用实际负载时的最高和最低转速。

《电力拖动自动控制系统—运动控制系统》(第四版)课后习题答案对于《电力拖动自动控制系统—运动控制系统》的学习，在课后应该做一些练习题加以巩固。

一下是给大家的《电力拖动自动控制系统—运动控制系统》(第四版)课后习题答案，希望对你有帮助。

一判断题1弱磁控制时电动机的电磁转矩属于恒功率性质只能拖动恒功率负载而不能拖动恒转矩负载。

(Ⅹ)2采用光电式旋转编码器的数字测速方法中，M法适用于测高速，T法适用于测低速。

(√)3只有一组桥式晶闸管变流器供电的直流电动机调速系统在位能式负载下能实现制动。

(√)4直流电动机变压调速和降磁调速都可做到无级调速。

(√)5静差率和机械特性硬度是一回事。

(Ⅹ)6带电流截止负反馈的转速闭环系统不是单闭环系统。

(Ⅹ)7电流—转速双闭环无静差可逆调速系统稳态时控制电压Uk的大小并非仅取决于*速度定Ug的大小。

(√)8双闭环调速系统在起动过程中，速度调节器总是处于饱和状态。

(Ⅹ)9逻辑无环流可逆调速系统任何时候都不会出现两组晶闸管同时封锁的情况。

(Ⅹ)10可逆脉宽调速系统中电动机的转动方向(正或反)由驱动脉冲的宽窄决定。

(√)11双闭环可逆系统中，电流调节器的作用之一是对负载扰动起抗扰作用。

(Ⅹ)与开环系统相比，单闭环调速系统的稳态速降减小了。

(Ⅹ)12α=β配合工作制的可逆调速系统的制动过程分为本组逆变和它组制动两阶段(√)13转速电流双闭环速度控制系统中转速调节为PID调节器时转速总有超调。

(Ⅹ)14电压闭环相当于电流变化率闭环。

(√)15闭环系统可以改造控制对象。

(√)16闭环系统电动机转速与负载电流(或转矩)的稳态关系，即静特性，它在形式上与开环机械特性相似，但本质上却有很大的不同。

17直流电动机弱磁升速的前提条件是恒定电动势反电势不变。

(√)18直流电动机弱磁升速的前提条件是恒定电枢电压不变。

(Ⅹ) 19电压闭环会给闭环系统带来谐波干扰，严重时会造成系统振荡。

(√)20对电网电压波动来说，电压环比电流环更快。

电力拖动自动控制系统运动控制系统第版习题答案 This manuscript was revised on November 28, 2020习题解答（供参考）习题二系统的调速范围是1000~100min r ，要求静差率s=2%，那么系统允许的静差转速降是多少 解：10000.020.98) 2.04(1)n n sn rpm D s ∆==⨯⨯=-系统允许的静态速降为2.04rpm 。

某一调速系统，在额定负载下，最高转速特性为0max 1500min n r =，最低转速特性为0min 150min n r =，带额定负载时的速度降落15min N n r ∆=，且在不同转速下额定速降不变，试问系统能够达到的调速范围有多大系统允许的静差率是多少 解：1）调速范围 max min D n n =(均指额定负载情况下） 2) 静差率 01515010%N s n n =∆==直流电动机为P N =74kW,UN=220V ，I N =378A ，n N =1430r/min ，Ra=Ω。

相控整流器内阻Rrec=Ω。

采用降压调速。

当生产机械要求s=20%时，求系统的调速范围。

如果s=30%时，则系统的调速范围又为多少解：()(2203780.023)14300.1478N N a N Ce U I R n V rpm =-=-⨯= 某龙门刨床工作台采用V-M 调速系统。

已知直流电动机60,220,305,1000min N N N N P kW U V I A n r ====，主电路总电阻R=Ω,Ce=min/r,求：（1）当电流连续时，在额定负载下的转速降落N n ∆为多少 （2）开环系统机械特性连续段在额定转速时的静差率N S 多少（3）若要满足D=20,s ≤5%的要求，额定负载下的转速降落N n ∆又为多少 解：(1)3050.180.2274.5/min N N n I R Ce r ∆=⨯=⨯= (2) 0274.5(1000274.5)21.5%N N S n n =∆=+=(3) (1)]10000.050.95] 2.63/min N n n S D s r ∆=-=⨯⨯=有一晶闸管稳压电源，其稳态结构图如图所示，已知给定电压*8.8u U V =、比例调节器放大系数2P K =、晶闸管装置放大系数15S K =、反馈系数γ=。

电力拖动自动控制系统-运动控制系统思考题和课后习题答案(总30页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--电力拖动自动控制系统-运动控制系统（阮毅伯时）课后答案包括思考题和课后习题第2章2-1 直流电动机有哪几种调速方法各有哪些特点答：调压调速，弱磁调速，转子回路串电阻调速，变频调速。

特点略。

2-2 简述直流 PWM 变换器电路的基本结构。

答：直流 PWM 变换器基本结构如图，包括 IGBT 和续流二极管。

三相交流电经过整流滤波后送往直流 PWM 变换器，通过改变直流 PWM 变换器中 IGBT 的控制脉冲占空比，来调节直流 PWM 变换器输出电压大小，二极管起续流作用。

2-3 直流 PWM 变换器输出电压的特征是什么答：脉动直流电压。

2=4 为什么直流 PWM 变换器-电动机系统比 V-M 系统能够获得更好的动态性能答：直流 PWM 变换器和晶闸管整流装置均可看作是一阶惯性环节。

其中直流PWM 变换器的时间常数 Ts 等于其 IGBT 控制脉冲周期（1/fc），而晶闸管整流装置的时间常数 Ts 通常取其最大失控时间的一半（1/（2mf）。

因 fc 通常为 kHz 级，而 f 通常为工频（50 或 60Hz）为一周），m 整流电压的脉波数，通常也不会超过 20，故直流 PWM 变换器时间常数通常比晶闸管整流装置时间常数更小，从而响应更快，动态性能更好。

2=5 在直流脉宽调速系统中，当电动机停止不动时，电枢两端是否还有电压电路中是否还有电流为什么答：电枢两端还有电压，因为在直流脉宽调速系统中，电动机电枢两端电压仅取决于直流 PWM 变换器的输出。

电枢回路中还有电流，因为电枢电压和电枢电阻的存在。

2-6 直流 PWM 变换器主电路中反并联二极管有何作用如果二极管断路会产生什么后果答：为电动机提供续流通道。

若二极管断路则会使电动机在电枢电压瞬时值为零时产生过电压。

第一章闭环控制的直流调速系统1－1为什么PWM—电动机系统比晶闸管—电动机系统能够获得更好的动态性能？答：PWM—电动机系统在很多方面有较大的优越性：（1）主电路线路简单，需用的功率器件少。

（2）开关频率高，电流容易连续，谐波少，电机损耗及发热都较小。

（3）低速性能好，稳速精度高，调速范围宽，可达1：10000 左右。

（4）若与快速响应的电动机配合，则系统频带宽，动态响应快，动态抗扰能力强。

（5）功率开关器件工作在开关状态，导通损耗小，当开关频率适当时，开关损耗也不大，因而装置效率较高。

（6）直流电源采用不控整流时，电网功率因数比相控整流器高。

1－2试分析有制动通路的不可逆PWM 变换器进行制动时，两个VT 是如何工作的。

答：在制动状态中，为负值，i VT就发挥作用了。

这种情况发生在电动运行过程中需要降d 2速的时候。

这时，先减小控制电压，使U g1 的正脉冲变窄，负脉冲变宽，从而使平均电枢电压U d降低。

但是，由于机电惯性，转速和反电动势还来不及变化，因而造成E U d，很快使电流i d反向，VD2截止，在t on≤ t＜Ｔ时，U g2 变正，于是VT2导通，反向电流沿回路3 流通，产生能耗制动作用。

在T t≤＜Ｔ+ t时，VT关断，−i d沿回路4 经VD续流，向on 2 1电源回馈制动，与此同时，VD1两端压降钳住VT1使它不能导通。

在制动状态中，VT2和VT1轮流导通，而VT始终是关断的。

1在轻载电动状态，这时平均电流较小，以致在VT1关断后i d经VD2续流时，还没有达到周期Ｔ，电流已经衰减到零，这时VD2两端电压也降为零，VT2便提前导通了，使电流反向，产生局部时间的制动作用。

１－３调速范围和静差率的定义是什么？调速范围、静差速降和最小静差率之间有什么关系？为什么说“脱离了调速范围，要满足给定的静差率也就容易得多了”？答：生产机械要求电动机提供的最高转速和最低转速之比叫做调速范围，用字母Ｄ表示，即D= nmax其中，n和n一般都指电动机额定负载时的最高和最低转速，对于少数负n min max min载很轻的机械，可以用实际负载时的最高和最低转速。

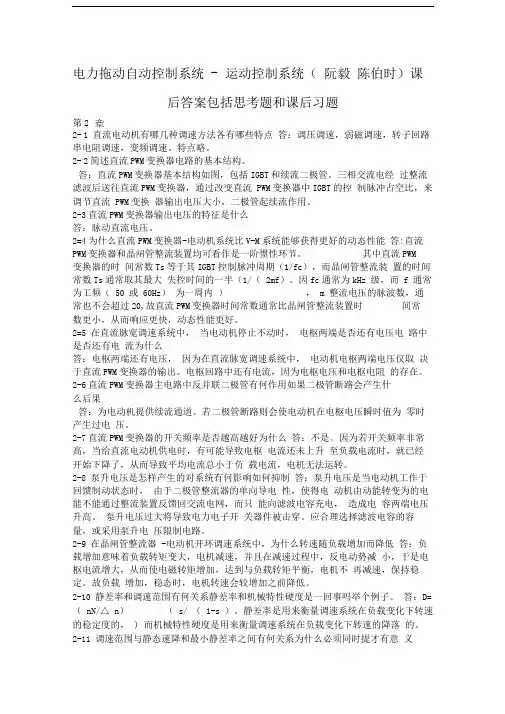

电力拖动自动控制系统 - 运动控制系统（ 阮毅 陈伯时）课后答案包括思考题和课后习题2- 1 直流电动机有哪几种调速方法各有哪些特点 答：调压调速，弱磁调速，转子回路串电阻调速，变频调速。

特点略。

2- 2简述直流PWM 变换器电路的基本结构。

答：直流PWM 变换器基本结构如图，包括IGBT 和续流二极管。

三相交流电经 过整流滤波后送往直流PWM 变换器，通过改变直流 PWM 变换器中IGBT 的控 制脉冲占空比，来调节直流 PWM 变换 器输出电压大小，二极管起续流作用。

2-3直流PWM 变换器输出电压的特征是什么答：脉动直流电压。

2=4为什么直流PWM 变换器-电动机系统比V-M 系统能够获得更好的动态性能 答:直流PWM 变换器和晶闸管整流装置均可看作是一阶惯性环节。

其中直流PWM 变换器的时 间常数Ts 等于其IGBT 控制脉冲周期（1/fc ），而晶闸管整流装 置的时间常数Ts 通常取其最大 失控时间的一半（1/（ 2mf ）。

因fc 通常为kHz 级，而 f 通常为工频（ 50 或 60Hz ） 为一周内 ） ， m 整流电压的脉波数，通 常也不会超过20,故直流PWM 变换器时间常数通常比晶闸管整流装置时 间常 数更小，从而响应更快，动态性能更好。

2=5 在直流脉宽调速系统中， 当电动机停止不动时， 电枢两端是否还有电压电 路中是否还有电 流为什么答：电枢两端还有电压， 因为在直流脉宽调速系统中， 电动机电枢两端电压仅取 决于直流PWM 变换器的输出。

电枢回路中还有电流，因为电枢电压和电枢电阻 的存在。

2-6直流PWM 变换器主电路中反并联二极管有何作用如果二极管断路会产生什么后果答：为电动机提供续流通道。

若二极管断路则会使电动机在电枢电压瞬时值为 零时产生过电 压。

2-7直流PWM 变换器的开关频率是否越高越好为什么 答：不是。

因为若开关频率非常高，当给直流电动机供电时，有可能导致电枢 电流还未上升 至负载电流时，就已经开始下降了，从而导致平均电流总小于负 载电流，电机无法运转。

电力拖动自动控制系统运动控制系统第五版课后练习题含答
案
一、单选题
1.答案：A
2.答案：B
3.答案：D
4.答案：A
5.答案：B
6.答案：C
7.答案：D
8.答案：B
9.答案：A
10.答案：C
二、多选题
1.答案：ABD
2.答案：ACD
3.答案：AD
4.答案：ABC
5.答案：ABCD
三、判断题
1.答案：正确
2.答案：错误
3.答案：正确
4.答案：错误
5.答案：错误
四、简述题
1.答案：
运动控制系统是指一种能够对运动进行控制和调节的系统。

它主要由控制单元、执行机构和传感器三部分组成。

其中，控制单元可用PLC或电脑实现，执行机构可以是电动机、液压机、气动机等，传感器则负责感知物体的位置、速度等信息，并将这些信息反馈给控制单元。

2.答案：
电力拖动自动控制系统主要由电动机、变频器、PLC等组成。

其中，电动机作
为执行机构，通过变频器调节电机的转速和转矩；PLC则作为控制单元，利用编程
对电机进行精确的控制和调节，以实现系统所要求的功能。

五、计算题
1.答案：500转/分
2.答案：1000N
3.答案：50N·m
4.答案：12.5次/min
5.答案：750W
以上为本次课后练习题的答案，希望大家认真做好每一道题，提升自身的运动控制能力。

习题四4.1双闭环调速系统的ASR 和ACR 均为PI 调节器，设系统最大给定电压*nmU =15V ，转速调节器限幅值为*im U =15V ， n N =1500r/min ，N I =20A ，电流过载倍数为2，电枢回路总电阻R =2Ω，s K =20，e C =0.127V·min/r ，求：（1）当系统稳定运行在*n U =5V ，dL I =10A 时，系统的n 、n U 、*i U 、i U 和c U 各为多少？（2）当电动机负载过大而堵转时，*i U 和c U 各为多少？解： （1）150.01min/1500/minnm N U VV r n r α=== 5500/min 0.01min/nU Vn r V rα===*150.375/40im dm U V V A I Aβ===*0.37510 3.75i d U I V β==⨯= 0.37510 3.75i d U I V β==⨯=0.1275001024.17520e d c s C n I R U V K +⨯+⨯=== （2）堵转时，V I U dm i 15*==β， 0.1270402420e d c s C n I R U V K +⨯+⨯=== 4.2 在转速、电流双闭环调速系统中，两个调节器ASR ，ACR 均采用PI 调节器。

已知参数：电动机：N P =3.7kW ，N U =220V ，N I =20A ，N n =1000 r/min ,电枢回路总电阻R =1.5Ω,设cm im nmU U U ==** =8V ，电枢回路最大电流dm I =40A,电力电子变换器的放大系数s K =40。

试求：（1）电流反馈系数β和转速反馈系数α。

（2）当电动机在最高转速发生堵转时的,0d U c i i U U U ,,*值。

解:1）*80.32/40im dm U VV A I Aβ===80.008min/1000/minnm N U VV r n r α=== 2) 040 1.560d d dm U E I R I R V ∑∑=+⨯=⨯=⨯=这时： *8,0n n U V U ==，ASR 处于饱和，输出最大电流给定。

第6章习题解答6-1 一台三相笼型异步电动机铭牌数据为：额定电压V U N 380=，额定转速min /960r n N =，额定频率Hz f N 50=，定子绕组Y 联接。

由实验测得定子电阻Ω=35.0s R ，定子漏感H L s 006.01=，定子绕组产生气隙主磁通的等效电感H L m 26.0=，转子电阻Ω=5.0'r R ，转子漏感H L r 007.0'1=，转子参数已折合到定子侧，忽略铁心损耗。

（1）．画出异步电动机T 型等效电路和简化等效电路；（2）．额定运行时的转差率N s ，定子额定电流N I 1和额定电磁转矩；（3）．定子电压和频率均为额定值时，理想空载时的励磁电流0I ；（4）．定子电压和频率均为额定值时，临界转差率m s 和临界转矩m T ，画出异步电动机的机械特性。

解：（1）．异步电动机T 型等效电路和简化等效电路R L 'LL 'L（2）．额定运行时的转差率100096041000100N s -==根据简化等效电路，定子额定电流1N I =额定电磁转矩'2113pr e NNn R T Is ω=，其中，160605031000N p f n n ⨯===，12N f ωπ=（3）．定子电压和频率均为额定值时，理想空载时的励磁电流0I =（4）．定子电压和频率均为额定值时，临界转差率2'212')(lr ls s r m L L R R s ++=ω和临界转矩em T =异步电动机的机械特性eT ns n 1emms 06-2 异步电动机参数如6-1题所示，画出调压调速在12N U 和23N U 时的机械特性，计算临界转差率m s 和临界转矩m T ，分析气隙磁通的变化，在额定电流下的电磁转矩，分析在恒转矩负载和风机类负载两种情况下，调压调速的稳定运行范围。

解：调压调速在12N U 和23N U 时的机械特性T en s临界转差率2'212')(lr ls s r m L L R R s ++=ω12N U 时，临界转矩em T=气隙磁通1ΦSm s N≈ 23N U 时，临界转矩em T=气隙磁通1ΦSm s N ≈带恒转矩负载L T 工作时，稳定工作范围为0m s s <<，带风机类负载运行，调速范围01s <<。
