拓普康数据通讯T-COM V1.50的功能及其使用方法徐州建院测量教研室T-COM是拓普康测量仪器(GTS/GPT系列全站仪和DL-101/102系列电子水准仪)与微机之间进行双向数据通讯的软件,其V1.50版本是2003年的最新版本,可以在Windows 95/98/NT/XP/2000下运行(该软件可在拓普康网站下载、安装)。
T-COM软件的主要功能有:(1)将仪器内的数据文件下载到微机上;(2)将微机上的数据文件与编码库文件传送到仪器内;(3)进行全站仪数据格式GTS-210/220/310与SSS(GTS-600/700/710/800)之间的转换以及数字水准仪原始观测数据格式到文本格式的转换。
T-COM软件的使用方法:首先用F-3 (25针)或F-4 (9针) 电缆连接计算机和测量仪器(全站仪和数字水准仪),然后在微机上运行T-COM后可显示如下操作界面:一、数据通讯的参数设置1、全站仪上设置通讯参数;在测角模式下,按M ENU 键显示主菜单按F3 [存储管理],进入存储管理1/3菜单按F4 [翻页] 两次,进入存储管理3/3菜单按F1 [数据通讯],进入数据传输菜单按F3 [通讯参数],进入通讯参数设置按F1,进入通讯协议设置界面按F2,将通讯协议设置为“无”,即方括号[ ] 位于[F2:无]按F4 [回车],保存设置,页面返回参数设置页面。
同样的操作可进行“波特率(F2)”、“字符/校验(F3)”、“停止位F4(下一页)、F1”的设置。
请将[波特率] 设置为“9600”,[字符/校验] 设置为“8/无校验”,[停止位] 设置为“1”。
设置过程中可按 [ESC] 退出,返回上级菜单。
2、计算机上设置通讯参数;计算机上设置的通讯参数必须与全站仪上的参数相同,否则无法进行数据传输。
设置方法如下:运行T-COM软件,呈现通讯操作窗口点击[通讯] 菜单,选“下载”、“GTS-700/710/800(SSS)”子菜单呈现通讯状态界面在此界面可中,点击相应的单选按钮,进行计算机通讯参数设置(要求与全站参数相同)。

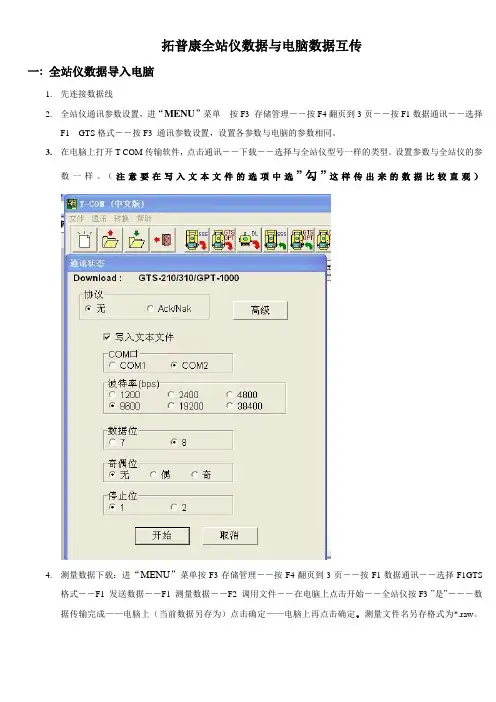

拓普康全站仪数据与电脑数据互传一: 全站仪数据导入电脑1.先连接数据线2.全站仪通讯参数设置,进“MENU”菜单按F3 存储管理――按F4翻页到3页――按F1数据通讯――选择F1 GTS格式――按F3 通讯参数设置,设置各参数与电脑的参数相同。
3.在电脑上打开T-COM传输软件,点击通讯――下载――选择与全站仪型号一样的类型。
设置参数与全站仪的参数一样。
(注意要在写入文本文件的选项中选”勾”这样传出来的数据比较直观)4.测量数据下载:进“MENU”菜单按F3存储管理――按F4翻页到3页――按F1数据通讯――选择F1GTS格式――F1 发送数据――F1 测量数据――F2 调用文件――在电脑上点击开始――全站仪按F3 ”是”――-数据传输完成——电脑上(当前数据另存为)点击确定——电脑上再点击确定。
测量文件名另存格式为*.raw。
(也可以存为自己想要的各种数据格式)5.坐标数据下载:进“MENU”菜单按F3存储管理――按F4翻页到3页――按F1数据通讯――选择F1GTS格式――F1 发送数据――F2坐标数据――F2 调用文件――在电脑上点击开始――全站仪按F3 ”是”――-数据传输完成——电脑上(当前数据另存为)点击确定——电脑上再点击确定。
坐标文件名另存格式为*.xyz。
传出来的坐标格式为:点号,Y, X , Z (也可以存为自己想要的各种数据格式)二:数据格式转换把数据转换成(点号,编码,X坐标,Y坐标,Z坐标)打开数据转换软件“坐标格式转换软件.exe”选择我们保存好的测量文件*.raw和坐标文件*.xyz――选择保存路径――点击输出文件格式――点击开始转换三: 关于GTS-330文本文件类数据的上装1、准备工作:(1)已知文本文件(坐标文件)如:test.txt1,100.000,200.000,30.0002,400.000,500.000,60.000注意:坐标的格式是:点号,E坐标(东坐标),N坐标(北坐标),高程(2)全站仪的通讯参数设置好。
一、数据下载1、将拓普康数据传输软件“T_COM_V150”或苏州一光“RTS630系列3.0版本传输软件”也可以进行数据传输。
安装后出现如下图表:(拓普康软件)(苏州一光软件)2、在仪器上进入“MENU”选择“F3:存储管理”,按“F4”下翻页进入第三页面,选择“F1:数据通讯”——选择“F2:SSS格式”——“F3:通讯参数”将仪器参数与软件设置相匹配即可,进入“F1:发送数据”选择所要发送的是“测量数据”还是“坐标数据”。
3、打开数据传输软件,如下图为拓普康软件为例:如不知自己电脑的通讯端口是多少,在电脑桌面上右击“我的电脑”图标——“属性”——“硬件”——“设备管理器”选择相对应的COM口如果用的是USB线的话就选择与上图红线所指的位置的COM口相匹配如果使用的是串口线的话就选择“通讯端口”选项的COM口相匹配“通讯”——“下载”——“GTS-700/710/800(SSS)”出现如下界面:将该设置与仪器设置相匹配点击开始软件即可等待数据发送,出现如下界面:此时在仪器上选择需要发送的数据确定即可,软件将接收仪器传输的数据。
上图即为仪器传输出来的数据格式将其保存修改即可。
、使用苏州一光软件进行传输的时候如下图:打开软件后进入“串口”——“串口设置”将各个参数设置匹配:设置完成后点击“OK”然后点击界面上方的“下载”按钮,软件等待接收数据,在仪器上发送需要下载的数据文件:数据传输出来后可以使用苏州一光软件自带的数据格式转换,将数据文件转换为我们工作所需要的各种格式。
、需要转换格式,点击菜单上方的“转换”——“下载数据转换”出现如下界面:“坐标转换”后可以选择需要转换的数据格式;“保存位置“可以设置转换后的文件保存路径及后缀;最后点击“转换”即可将数据转换完成,转换完后数据格式如下图:1、将需要上传的数据编辑成文本格式,并且格式为(点号,Y,X,Z)然后打开传输软件如下界面:点击数据上传按钮或“通讯”——“上装”——“GTS-700/710/800(SSS)”进行操作,参数的设置与下载相同。
拓普康全站仪基本操作(总3页)本页仅作为文档封面,使用时可以删除This document is for reference only-rar21year.March拓普康全站仪基本操作一.仪器功能键说明1.键:设置键,可设置仪器显示屏幕照明,倾斜补偿器. 温度.气压.棱镜常数。
2.ㄥ键为坐标测量,建立好测站,后视设置,进行后视测量确认,完成后可直接测量棱镜所在位置的三维坐标。
3.MENU 键:为菜单键,功能有数据采集,放样,存储管理,测量程序,等均由此键查出。
4.为距离测量键,望远镜瞄准棱镜后,按此键可直接测量出此点的平距,斜距,或进行距离放样。
5.ANG键为角度测量键,全站仪在角度测量模式下,使用方法与电子经纬仪相同。
注:仪器开机界面一般为角度测量界面。
6.ESC键:为返回键,返回上一步。
7.ENT键:为回车键,“确认键”二.全站仪放样在作业区内选通视良好的二个坐标点作为测站点,设立测站架设仪器,在仪器上设置测站点坐标,仪器高度。
另外一人架设棱镜,调整整平后,用对讲机向测站人汇报棱镜高度。
测站操作人员设置后坐标及棱镜高度,瞄准后视棱镜,进行坐标定向。
完成后,仪器返回到坐标测量界面,反测后视坐标,确认定向正确后,开始放样。
1.坐标放样:设置测站,后视,坐标定向完成后,安MENU键,看屏幕显示找到坐标放样界面,按ENT确认,先输入A(X)坐标值,再输B(Y)坐标值,完成后按ENT 确认,仪器自动进行内业计算,并显示方位角度差和距离差,松开仪器制动,慢慢转到仪器使角度差接近0度,后拧紧制动,采用微动螺旋调整到角度归零,按仪器屏幕上距离下方的按键,进行距离放样,指挥棱镜移动到望远镜的视线上,测量距离,如果为负数棱镜应向远离仪器移动,如果为正数棱镜应向仪器跟前移动,直到距离与内业计算数值相符,则棱镜所在的位置就是放样的坐标点位置。
此点放样完成,检核,返回到坐标测量界面,测量此点坐标,与放样点坐标对比,有无误差,无误差说明放样正确,否则必须重放。
拓普康全站仪GTS-335N数据上传及下载操作步骤 (T_COM V1.5 中文版 软件使用说明)广东水利电力职业技术学院水利工程系测量教研室李 建2007年12月拓普康全站仪GTS-335N数据上传及下载操作步骤(T_COM V1.5 中文版 软件使用说明)一、数据上传(电脑上的控制点坐标数据传输到全站仪上):1.数据准备:需建立控制点数据文件数据文件格式:点号,Y坐标,X坐标,H高程文件扩展名为pts (Points格式)。
2.GTS-335N仪器设置步骤:(1).MENU 进入"菜单"功能(2).F3 进入"存储管理"功能(3).F4 两次 进入3/3操作界面页(4).F1 进入"数据通讯"功能(5).F1 选择"GTS格式"(6).F3 进入"通讯参数"选项(7).F1 进入"协议"选项 选择"ACK/NAK"选项 F4 回车确认(8).F2 进入"波特率"选项 左右键选定"1200" F4 回车确认(9).F3 进入"字符/校验"选项 F3选定"8/无校验" F4 回车确认(10).F4 进入2/2操作界面页(11).F1 进入"停止位"选项 F1选定"1" F4 回车确认(12).ESC 退出"通讯参数"选项(13).F2 进入"接收数据"选项(14).F1 选定"坐标数据"选项 输入新的文件名 F3 确认接收数据 2. T_COM V1.5 中文版操作步骤:(1).双击,启动"T_COM V1.5 中文版"软件(2). "T_COM V1.5 中文版"软件界面(2). 点击,选择"上装坐标到GTS-200/300/GPT-1000"出现"通讯状态"对话框,按照下图进行设置。
TOPCON 仪器数据传输和展点文件编辑1.用数据线先将仪器和计算机连接,然后打开仪器和计算机。
2.使用TOPCON 数据传输软件一般都使用GTS或者SSS格式.在这里需要注意几个问题,因为GTS格式和SSS格式传输分别会传出以下几种数据格式。
GTS传输也分为坐标数据和测量数据传输。
当发送测量数据时候,传出的数据格式如下:XYZ,X坐标,Y坐标,高程SS,斜距,杆高,标识码发送坐标数据时候,可以选择11位或12位,但是传出的数据格式都如下:点号,X坐标,Y坐标,高程SSS格式数据传输也分为坐标数据和测量数据传输。
当发送测量数据时候,传出的数据格式如下:XYZ,X坐标,Y坐标,高程SS,斜距,杆高,标识码当发送坐标数据的时候,传出的数据格式如下:点号,X坐标,Y坐标,高程,标识码即通过以上数据格式介绍,传出的数据有3种格式,我们可以选择不同格式,通常都用以下两种格式:①点号,X坐标,Y坐标,高程,标识码②点号,X坐标,Y坐标,高程3.接下来我主要介绍以下SSS格式的数据传输。
(但是要注意传输GTS格式时候一定要在“写入文本文件”这里打钩。
然后点击开始) 4.)在仪器上一般有以下几个选项设置,一般在COM口设置,波特率,数据位(一般奇数对仪器里面的奇数,偶数对仪器里的偶数)参数设置里面要和仪器上设置一样后就点击“开始”4.然后就开始数据传输,一般传输数据时候软件界面显示如下5.仪器数据传输完成后。
然后点击“文件”里面的“另存为”,将数据保存在一个文件夹下,一般要加后缀名为“.TXT”。
6.保存完的数据应该是如下图所示格式。
第一个逗号前是点名,第二个逗号前是X坐标,第三个逗号前是Y坐标,第四个逗号前是H,最后一个是标识码。
而要在南方CASS软件上展点绘图,其格式应该是:点名,标识码,X坐标,Y坐标,H。
由于以上数据格式不能在南方CASS软件上展绘,所以需要改变格式。
7.改变上图所示格式步骤如下:●先用EXCEL 打开TXT格式的数据,在EXCEL打开文件界面要选择“文件类型”为“所有文件”。
拓普康数据通讯软件使用拓普康数据通讯T-COM V1.50的功能及其使用方法T-COM是拓普康测量仪器与微机之间进行双向数据通讯的软件,其V1.50版本是2003年的最新版本,可以在Windows 95/98/NT/XP/2000下运行(该软件可在拓普康网站下载、安装)。
T-COM软件的主要功能有:(1)将仪器内的数据文件下载到微机上;(2)将微机上的数据文件与编码库文件传送到仪器内;(3)进行全站仪数据格式GTS-210/220/310与SSS(GTS-600/700/710/800)之间的转换以及数字水准仪原始观测数据格式到文本格式的转换。
一、电脑与全站仪的连接(以我公司GPT-3002LNC仪器为例)1、先在电脑上安装全站仪传输线的驱动程序“PL-2303 DriverInstaller.exe”,然后将传输线连接电脑和全站仪。
2、电脑上设置通讯端口:A、桌面上右键点击“我的电脑”选择“属性”项B、点击“硬件”标签C、点击端口(com和LPT)前的+号展开该项如上右图所示,电脑发现了该传输线硬件,但是端口号是“COM5”(有时可能不是5,是其他的号,若为1或2,后面步骤可省略),因为T_COM软件传输只认“COM1”和“COM2”,所以需要将该“COM5”设置为“COM1”或“COM2”,建议设置为“COM2”。
现在右键点击“Prolific USB-to-Serial Comm Port (COM5)”选择“属性”项:点击端口设置标签点击高级(A)按钮点击COM端口号(P)后的箭头,选择COM2后确定这样就将端口号由“COM5”设置成了“COM2”了。
二、从全站仪上下载数据至电脑的操作1、全站仪上设置通讯参数;在测角模式下,按MENU 键显示主菜单按F3 [存储管理],进入存储管理1/3菜单按F4 [翻页] 两次,进入存储管理3/3菜单按F1 [数据通讯],进入数据传输菜单按F1 [GTS 格式],进入数据传输菜单按F3 [通讯参数],进入通讯参数设置按F1,进入通讯协议设置界面按F2,将通讯协议设置为“无”,即方括号[ ] 位于[F2:无]上按F4 [回车],保存设置,页面返回参数设置页面。
全站仪操作使用指南编写: 王劲松广东交通职业技术学院内容简介:本指导书内容分为三个部分:1、TOPCON GTS-300系列全站仪操作使用指南。
2、PENTAX PTS-V全站仪操作使用简介。
3、TOPCON GTS-312全站仪操作使用简介。
TOPCON GTS-300系列全站仪操作使用指南编写: 王劲松广东交通职业技术学院2003年9月TOPCON GTS-312全站仪的使用一、仪器外观和功能说明1.仪器外观图1:GTS-312全站仪外观及各部件名称2.面板上按键功能——进入坐标测量模式键。
◢——进入距离测量模式键。
ANG ——进入角度测量模式键。
MENU ——进入主菜单测量模式键。
ESC ——用于中断正在进行的操作,退回到上一级菜单。
POWER ——电源开关键► ◄ ——光标左右移动键▲ ▼ ——光标上下移动、翻屏键F1、F2、F3、F4——软功能键,分别对应显示屏上相应位置显示的命令。
3.显示屏上显示符号的含义V ——竖盘读数 ;HR ——水平读盘读数(右向计数);HL ——水平读盘读数(左向计数);HD ——水平距离;VD ——仪器望远镜至棱镜间高差;SD ——斜距;*——正在测距;N ——北坐标,相当于x ;E ——东坐标,相当于y ;Z ——天顶方向坐标,相当于高程H 。
二、角度测量模式功能:按ANG 键进入,可进行水平角、竖直角测量,倾斜改正开关设置。
F1 OSET :设置水平读数为000000'''。
F2 HOLD :锁定水平读数。
第1页F3 HSET :设置任意大小的水平读数。
F4 P1↓: 进入第2页。
F1 TILT :设置倾斜改正开关。
第2页F2 REP : 复测法。
F3 V% : 竖直角用百分数显示。
F4 P2↓: 进入第3页。
F1 H-BZ :仪器每转动水平角90°时,是否要蜂鸣声。
F2 R/L :右向水平读数HR/左向水平读数HL 切换,一般用HR 。
拓普康全站仪简单操作说明
1.准备工作
首先,确保拓普康全站仪的电池电量充足,并检查仪器是否正常工作。
此外,还需要准备一把三脚架、周转盘、水平仪、测量杆等辅助工具。
2.设置测量点
在开始测量之前,需要选择好测量点。
使用地图或其他相关资料确定
测量点的位置,并标注出来。
3.构建仪器基准点
4.设置仪器参数
进入仪器的设置界面,设置坐标系、高度等测量参数。
如果不清楚具
体的坐标系统,可以使用默认的通用坐标系。
5.设置目标点
根据测量需求,在仪器上设置目标点。
可以使用仪器自带的触摸屏或
键盘进行输入。
输入完成后,仪器会自动显示目标点的相关信息,包括坐标、高程等。
6.进行测量
通过触摸屏或键盘,选择进行的测量模式,如水平角测量、垂直角测量、距离测量等。
根据测量需求进行选择,仪器会显示出测量结果。
7.数据处理
测量完成后,可以将测量数据保存到仪器的内部存储器中,或通过连
接电脑进行数据传输。
通过专用的数据处理软件,可以对采集到的数据进
行分析、整理和导出。
总结:拓普康全站仪的操作相对简单,但仍需要注意以下几点。
首先,在进行测量前应进行仪器的准备工作,确保仪器正常工作。
其次,设置好
测量点和仪器的基准点,并进行仪器参数的设置。
最后,根据测量需求进
行测量,并进行数据的处理和保存。
通过掌握以上操作步骤,用户可以快速、准确地使用拓普康全站仪进行各种测量工作。
TOPCON通讯软件T-COM使用说明拓普康数据通讯T-COM V1.30的功能及其使用方法 T-COM是拓普康测量仪器(GTS/GPT系列全站仪和DL-101/102系列数字水准仪)与微机之间进行双向数据通讯的软件,其V1.30版本是2002年的最新版本,可以在Windows 95/98/NT/2000下运行。
T-COM软件的主要功能有:(1)将仪器内的数据文件下载到微机上;(2)将微机上的数据文件与编码库文件传送到仪器内;(3)进行全站仪数据格式GTS-210/220/310/GPT-1000与SSS(GTS-600/700/710/800)之间的转换以及数字水准仪原始观测数据格式到文本格式的转换。
T-COM软件的使用方法:首先用F-3 (25针)或F-4 (9针) 电缆连接计算机和测量仪器(全站仪和数字水准仪),然后在微机上运行T-COM后可显示如图1操作界面,菜单结构如图2。
图1 T-COM后可显示如下操作界面图2 菜单结构一、T-COM数据通讯的主要步骤1、全站仪上设置通讯参数;2、计算机上设置相同的通讯参数;3、计算机进入接收状态,全站仪发送数据;或全站仪进入接收状态,计算机发送数据。
下面以全站仪为例介绍数据文件下载)上装的操作步骤。
二、数据文件下载以全站仪GTS-600/700/800系列为例(仪器内数据格式应设置为GTS-7,本例为下载观测数据文件):(1)在全站仪上选择程序/标准测量/SET UP/JOB/OPEN,选定需要下载的作业文件名;(2)在全站仪上选择程序/标准测量/XFER/PORT,设置通讯参数:9600(波特率)、NONE(奇偶位)、8(数据位)、1(停止位);(3)在全站仪上进入发送文件状态,选择标准测量/XFER/SEND/RAW (对于GTS-700/710/800,还需要选择COM);(4) 在计算机上运行T-COM软件,按快捷键将显示通讯参数设置,设为与全站仪相同的通讯参数及正确的串口后,按[GO]键,进入接收等待状态;(5)在全站仪上按[OK],计算机开始自动接收全站仪发送过来的数据。

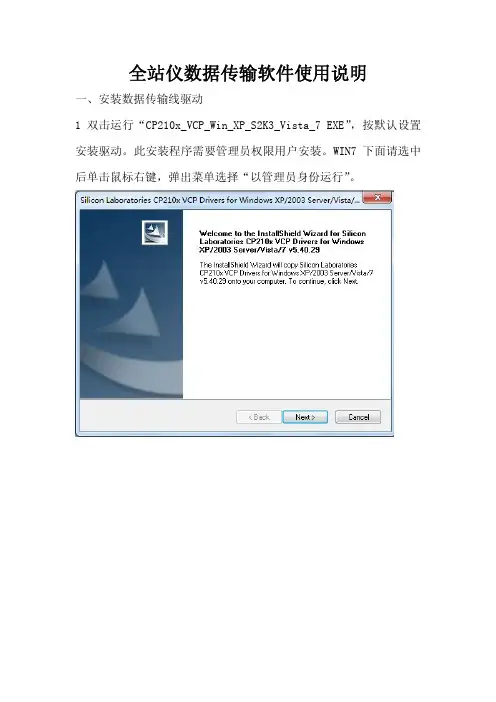

全站仪数据传输软件使用说明一、安装数据传输线驱动1.双击运行“CP210x_VCP_Win_XP_S2K3_Vista_7.EXE”,按默认设置安装驱动。
此安装程序需要管理员权限用户安装。
WIN7下面请选中后单击鼠标右键,弹出菜单选择“以管理员身份运行”。
2.选择如右图设置,点击next。
3.继续点击next。
4.点击install开始安装5.如右图选中“Launch the CP2102x VCP Driver Installer”,点击finish。
6.在弹出框上点击 Install,开始安装驱动程序。
7.安装完成后会弹出信息框,提示驱动安装成功。
8. 将数据传输限的USB插头插入电脑USB口。
9.电脑会如右图提示正在安装设备驱动程序,电脑搜索到驱动后会提示成功安装设备驱动程序,并提示当前对应的串口号是COM3。
二、仪器内的测量数据导出到电脑1.将仪器装上电池(请确保电池是有一半以上的电量的),将传输线的另一头(6芯插头)插入仪器。
2.电脑上以管理员权限运行“PC_PORT.exe”3.串口号选择刚才安装的时候所提示的串口代号COM34.仪器按电源键启动开机,按“menu”键进入功能菜单5. 按按钮“3”选择文件管理6.按按钮“3”选择文件导出7.按按钮“F3”选择要导出的文件8.按上下导航键选择需要被导出的文件,按按钮“F4”进行选择,仪器会返回到导出界面,并显示当前选择的测量文件名。
9.电脑端传输软件鼠标单击“接收”按钮开始准备接收10.仪器上单击按钮“F4”进行导出操作,导出完成后“序号”那栏会显示总共导出多少个数据。
11.电脑端导出完成后在下面的状态栏也会显示接收到的数据数量。
12.电脑端接收到数据后,点击“导出”按钮,进入坐标导出界面13.选择要导出的坐标格式,点击“导出”按钮进行导出操作,如果需要同时预览,请选中“导出后预览”选项。
弹出的保存框里输入要保存的坐标文件的名称,点击保存。
拓普康全站仪使用指南拓普康全站仪使用指南1、简介1.1 拓普康全站仪概述1.2 主要功能及特点1.3 应用范围2、准备工作2.1 硬件检查2.2 电源连接2.3 初始化设置3、界面介绍3.1 主界面3.2 菜单栏功能介绍3.3 状态栏信息4、测量操作4.1 测量模式选择4.2 坐标系统设置4.3 坐标点测量4.4 直线测量4.5 曲线测量4.6 角度测量4.7 高度测量4.8数据记录与导出5、数据处理5.1 数据传输与存储 5.2 数据处理工具介绍 5.3 数据解析与调整5.4 数据导入导出6、高级功能6.1 坐标系统转换6.2 数据计算与分析 6.3 多站定位6.4 自动测量6.5 坐标转换与变换7、常见问题解答7.1 使用前常见问题解答7.2 使用过程中常见问题解答7.3 故障排除与维修8、附件附件1:拓普康全站仪操作手册附件2:示例数据文件本文档涉及附件:1、拓普康全站仪操作手册:包含了更详细的操作说明和技巧,可作为操作指南的补充。
2、示例数据文件:提供了一些示例数据,可以供用户练习或参考。
本文所涉及的法律名词及注释:1、全站仪:全称为全自动电子式全站仪,是一种用于测量地面坐标的仪器设备。
2、测量模式:指全站仪进行测量时可选择的不同模式,如坐标点测量、直线测量、曲线测量等。
3、坐标系统:一种建立平面或空间中点的坐标体系,用于表示地理位置。
4、数据记录与导出:指将测量数据进行保存或导出到外部设备或软件的操作。
5、坐标系统转换:指将一个坐标系统中的坐标转换到另一个坐标系统的操作。
拓普康数据通讯T-COM 的功能及其使用方法T-COM是拓普康测量仪器与微机之间进行双向数据通讯的软件,其版本是2003年的最新版本,可以在Windows 95/98/NT/XP/2000下运行该软件可在拓普康网站下载、安装; T-COM软件的主要功能有:1将仪器内的数据文件下载到微机上;2将微机上的数据文件与编码库文件传送到仪器内;3进行全站仪数据格式GTS-210/220/310与SSS GTS-600/700/710/800之间的转换以及数字水准仪原始观测数据格式到文本格式的转换;一、电脑与全站仪的连接以我公司GPT-3002LNC仪器为例1、先在电脑上安装全站仪传输线的驱动程序“PL-2303 Driver ”,然后将传输线连接电脑和全站仪;2、电脑上设置通讯端口:A、桌面上右键点击“我的电脑”选择“属性”项B、点击“硬件”标签C、点击端口com和LPT前的+号展开该项如上右图所示,电脑发现了该传输线硬件,但是端口号是“COM5”有时可能不是5,是其他的号,若为1或2,后面步骤可省略,因为T_COM软件传输只认“COM1”和“COM2”,所以需要将该“COM5”设置为“COM1”或“COM2”,建议设置为“COM2”;现在右键点击“Prolific USB-to-Serial Comm Port COM5”选择“属性”项:点击端口设置标签点击高级A按钮点击COM端口号P后的箭头,选择COM2后确定这样就将端口号由“COM5”设置成了“COM2”了;二、从全站仪上下载数据至电脑的操作1、全站仪上设置通讯参数;在测角模式下,按MENU 键显示主菜单按F3 存储管理,进入存储管理1/3菜单按F4 翻页两次,进入存储管理3/3菜单按F1 数据通讯,进入数据传输菜单按F1 GTS 格式,进入数据传输菜单按F3 通讯参数,进入通讯参数设置按F1,进入通讯协议设置界面按F2,将通讯协议设置为“无”,即方括号位于F2:无上按F4 回车,保存设置,页面返回参数设置页面;同样的操作可进行“波特率F2”、“字符/校验F3”、“停止位F4下一页、F1”的设置;请将波特率设置为“9600”,字符/校验设置为“8/无校验”,停止位设置为“1”;设置过程中可按 ESC 退出,返回上级菜单;2、计算机上设置通讯参数;计算机上设置的通讯参数必须与全站仪上的参数相同,否则无法进行数据传输;设置方法如下:运行T-COM软件,呈现通讯操作窗口点击通讯菜单,选“下载”、“GTS-210/310/GPT-1000”子菜单呈现通讯状态界面在此界面可中,点击相应的单选按钮,进行计算机通讯参数设置要求与全站参数相同;在此处设置完通讯参数,稍等一下,别先点击开始;3、全站仪中选择要发送的数据在测角模式下,按MENU 键显示主菜单按F3 存储管理,进入存储管理1/3菜单按F4 翻页两次,进入存储管理3/3菜单按F1 数据通讯,进入数据传输菜单按F1 GTS 格式,进入数据传输菜单按F1 发送数据,进入发送数据菜单按F1 测量数据,进入选择文件菜单按F2 调用键,显示全站仪内的文件列表,此时用光标键▲、▼,将光标“>”移至要发送的文件名前,回车确认选择此文件;显示发送测量数据界面显示该界面后稍等,上述步骤中的第2点的最后处,先在电脑上的T_COM软件的如右图界面点击“开始”按钮,然后快速的在全站仪上按F3 是,开始数据传输;之后,数据一行行的显示,最后电脑上显示如下界面:点击确认 ,将该文件存储软件窗口显示的数据为GPT格式,不易读懂,还需要转化为SSS格式,之后软件会弹出转换窗口按上图选项选定之后,点击确定按钮,得到转换后的数据,注意仪器传出的数据中,每个坐标数据值不会超过10个字符,所以有些坐标值太长,出现一些奇怪的现象,如本框箭头所示情况,推测坐标为,,;编辑时应予以修正,前面第一位数字,应根据控制点情况修正一个测点数据信息:SS行数据分别表示:“点号,棱镜高”;XYZ行数据表示该测点的坐标值;将上图中的红框中数据全部选择,之后复制然后粘贴至一个新建的文本文件中注意上图片中提示注意事项,请注意修正,使用EXCEL程序,将各测站点点号与坐标编辑对应编辑,即可得到平时所用的形式;三、从电脑上上传数据至全站仪的操作1利用计算机开始菜单“程序”→“附件”→“记事本”编辑纯文本坐标文件如放样坐标.txt请注意:1坐标文件中坐标的格式是:点号,E坐标Y坐标,N坐标X坐标,高程2坐标文件中的逗号、小数点应是西文字符中的逗号和小数点3点号由不大于10位的英文字母、数字、划线组成4坐标值位数不大于10位含小数点、正负号坐标文件形式如下:k1+100,,,k1+120,,,k1+140,,,,,,可将控制点信息与放样点数据一次性写在一个文件中,方便放样;2依前述方法进入数据传输界面3按F2 接收数据,进入数据接收界面4按F1 坐标数据,进入坐标文件创建界面5按F1 输入,此时进入文件名输入状态,用全站仪右侧键盘输入要创建的文件名6输入文件名称完成后,按F4 回车 确认,进入数据接收确认界面显示该界面后稍等,在电脑上的T_COM 软件接着操作第1步7电脑上运行“T -COM”通讯软件,进入 通讯 —> 上装 —> GTS-210/310/GPT-1000坐标,或直接点击倒数第2个图标7之后进入通讯状态注意:一定要在“读文本文件”前方框内划“√”;8点击“开始”,进入打开文件 Open File 的界面;选择文件所在盘符,文件类型·, 找到要上载的坐标文件如导线点坐标.txt,点击 打开进入点属性界面,在此界面上不做任何输入,先别点击 确定9在全站仪接收坐标数据界面,按F3是,进入数据接收等待状态10在第8步的属性界面上,点“确定”即开始自动传输;11等待数据上传完毕,退出T-COM,选择不保存NO 即可;注:本方法适应GPT-3002LNC在数据传输过程中,应按“先进入接收状态,后操作发送”的原则进行计算机与全站仪的之间“熟先熟后”的操作,这样才能顺利完成数据传输工作我单位的拓扑康全站仪在上传或下载的数据在编辑时,可能需要将X 坐标和Y 坐标整列调换一下,野外测量时注意调整;下载下来的数据,在CASS 中展点后,根据现场路线的偏角左偏或右偏来检查是否需要调整X 和Y 坐标;上传的数据,建议在上传时,做两个文件X 和Y 坐标调整一下上传,在全站仪上建两个放线文件,现场放线时,发现有问题,可立即用另外一个文件; 字母、数字切换 空格 删除 确定。
拓普康全站仪使用指南
引言:
拓普康全站仪是一种高精度测量仪器,用于进行土地测量和建筑测量等工程测量任务。
本文档旨在向用户提供关于拓普康全站仪的详细使用指南,包括设备启动、基本操作、测量技巧以及数据处理等方面的内容。
1. 设备启动
1.1 全站仪放置与安装:在使用全站仪之前,请先确保其安全放置在平稳的工作表面上,并连接所需的电源和数据线。
1.2 全站仪开机:按下电源按钮,等待仪器启动完成。
2. 基本操作
2.1 屏幕界面:全站仪的屏幕会显示各类测量参数和操作选项,用户可以根据需要进行选择和设置。
2.2 测量目标设置:选择需要测量的目标点,并通过光学镜头对准目标点。
2.3 操作按钮:在屏幕上的功能区或机身上的按钮可以实现不同的测量功能,如测量距离、角度、高度等。
3. 测量技巧
3.1 测量准备:在进行测量之前,尽量选择平坦的地面,确保全站仪的稳定性。
3.2 测量预处理:进行水平仪调零和仪器校准,以确保测量的准确性。
3.3 测量操作:通过调整全站仪的焦距和放大倍数,准确对准目标点,并观测测量结果。
3.4 水平校正:全站仪可通过水平仪来进行水平校正,保证测量的准确度。
4. 数据处理
4.1 数据读取:将测量数据通过数据线或存储设备传输至计算机。
4.2 数据导入软件:使用相关软件,导入全站仪的测量数据。
全站仪数据传输操作步骤[附全站仪数据传输软件下载地址]
文章来源:文章作者:2006-10-12 字体:[大中小]
可先去全站仪网站下通讯软件,南方NTS系列通讯软件可在
/download/sort.asp?classid=22下载,日本TOPCON GTS系列通讯软件可在/Technology/SoftList.asp下载。
南方全站仪和TOPCON全站仪操作差不多。
以下以TOPCON的T-COM数据通讯软件做介绍:copyright dedecms
一、T-COM数据通讯的主要步骤
1、全站仪上设置通讯参数;
2、计算机上设置相同的通讯参数;
3、计算机进入接收状态,全站仪发送数据;或全站仪进入接收状态,计算机发送数据。
下面以全站仪为例介绍数据文件下载﹑上装的操作步骤。
二、数据文件下载
以全站仪GTS-600/700/800系列为例(仪器内数据格式应设置为GTS-7,本例为下载观测数据文件):(1)在全站仪上选择程序/标准测量/SET UP/JOB/OPEN,选定需要下载的作业文件名;
(2)在全站仪上选择程序/标准测量/XFER/PORT,设置通讯参数:9600(波特率)、NONE(奇偶位)、8(数据位)、1(停止位);
(3)在全站仪上进入发送文件状态,选择标准测量/XFER/SEND/RAW (对于GTS-700/710/800,还需要选择COM);
(4) 在计算机上运行T-COM软件,按快捷键将显示通讯参数设置,设为与全站仪相同的通讯参数及正确的串口后,按[GO]键,进入接收等待状态;
(5)在全站仪上按[OK],计算机开始自动接收全站仪发送过来的数据。
拓普康数据通讯T-COM 的功能及其使用方法T-COM是拓普康测量仪器与微机之间进行双向数据通讯的软件,其版本是2003年的最新版本,可以在Windows 95/98/NT/XP/2000下运行(该软件可在拓普康网站下载、安装)。
T-COM软件的主要功能有:(1)将仪器内的数据文件下载到微机上;(2)将微机上的数据文件与编码库文件传送到仪器内;(3)进行全站仪数据格式GTS-210/220/310与SSS(GTS-600/700/710/800)之间的转换以及数字水准仪原始观测数据格式到文本格式的转换。
一、电脑与全站仪的连接(以我公司GPT-3002LNC仪器为例)1、先在电脑上安装全站仪传输线的驱动程序“PL-2303 Driver ”,然后将传输线连接电脑和全站仪。
2、电脑上设置通讯端口:A、桌面上右键点击“我的电脑”选择“属性”项B、点击“硬件”标签C、点击端口(com和LPT)前的+号展开该项如上右图所示,电脑发现了该传输线硬件,但是端口号是“COM5”(有时可能不是5,是其他的号,若为1或2,后面步骤可省略),因为T_COM软件传输只认“COM1”和“COM2”,所以需要将该“COM5”设置为“COM1”或“COM2”,建议设置为“COM2”。
现在右键点击“Prolific USB-to-Serial Comm Port (COM5)”选择“属性”项:点击端口设置标签点击高级(A)按钮点击COM端口号(P)后的箭头,选择COM2后确定这样就将端口号由“COM5”设置成了“COM2”了。
二、从全站仪上下载数据至电脑的操作1、全站仪上设置通讯参数;在测角模式下,按 MENU 键显示主菜单按F3 [存储管理],进入存储管理1/3菜单按F4 [翻页] 两次,进入存储管理3/3菜单按F1 [数据通讯],进入数据传输菜单按F1 [GTS 格式],进入数据传输菜单按F3 [通讯参数],进入通讯参数设置按F1,进入通讯协议设置界面按F2,将通讯协议设置为“无”,即方括号 [ ] 位于[F2:无]上按F4 [回车],保存设置,页面返回参数设置页面。
拓普康数据通讯T-COM V1.50的功能及其使用方法
T-COM是拓普康测量仪器(GTS/GPT系列全站仪和DL-101/102系列电子水准仪)与微机之间进行双向数据通讯的软件,可以在Windows 95/98/NT/XP/2000下运行。
T-COM软件的主要功能有:
(1)将仪器内的数据文件下载到微机上;
(2)将微机上的数据文件与编码库文件传送到仪器内;
(3)进行全站仪数据格式GTS-210/220/310/GPT-1000与SSS(GTS-600/700/710/800)之间的转换以及数字水准仪原始观测数据格式到文本格式的转换。
T-COM软件的使用方法:首先用F-3 (25针)或F-4 (9针)RS-232 电缆连接计算机和测量仪器(全站仪和数字水准仪),然后在微机上运行T-COM后可显示如下操作界面:
一、T-COM数据通讯的主要步骤
1、全站仪上设置通讯参数;
2、计算机上设置相同的通讯参数;
3、计算机进入接收状态,全站仪发送数据;或全站仪进入接收状态,计算机发送数据。
下面以全站仪为例介绍数据文件下载﹑上装的操作步骤。
二、数据文件下载
以全站仪GTS-210/310/GPT-1000系列为例(仪器内数据格式应设置为GTS,本例为下载坐标数据文件):
(1)在全站仪上选择程序/标准测量/SET UP/JOB/OPEN,选定需要下载的作业文件名;
(2)在全站仪上进入MENU/MEMORY MGR./DA TA TRANSFER(在MEMORY MGR的第三页)/COMM. PARAMETERS,设置通讯参数:ACK/NAK(协议)、9600(波特率)、8/NONE(数据位/奇偶位)、1(停止位);
(3)在全站仪上进入SEND DA TA(发送数据),选择COORD.DA TA (坐标数据),接下来选择11 DIGITS,选择要传输的数据文件,等待计算机设置;
(4) 在计算机上运行T-COM软件,按快捷键将显示通讯参数设置,设为与全站仪相同的通讯参数及正确的串口后,按[开始]键,进入接收等待状态;
(5)在全站仪上按[OK],计算机开始自动接收全站仪发送过来的数据。
(6)传完数据会在T-COM软件的文本框显示如下界面,直接点击【确认】
(7)接着出现下面对话框:去掉【添加GTS-700表头】前面的勾,然后点击【确定】。
(8)这样数据便转换成我们可以编辑的格式,另存为文本文件就可以了;
(9)同时我们还可以导出DXF格式数据,可以直接在CAD、南方CASS等成图软件里直接打开,操作如下:
在上一步的界面中点【转换】--【到DXF(仅对SSS坐标)】,接下来出现的对话框无需修改直接点【确认】,就转成了DXF格式。
如下图:
接下来就可以另存为DXF文件了
到此文件传输完毕。
