拓普康全站仪基本操作

拓普康全站仪使用方法及测量原理拓普康全站仪是一种现代化的测量仪器，可广泛应用于土木工程、建筑工程、道路工程等领域。

全站仪通过高精度的角度和距离测量，可以实现三维空间中的点位测量、曲线测量、坐标测量、角度测量等功能。

下面将详细介绍拓普康全站仪的使用方法及其测量原理。

一、拓普康全站仪的使用方法1.准备工作：在使用全站仪之前，需要先进行准备工作，包括仪器的搭建、校准和设置参数等操作。

(1)仪器搭建：将全站仪放置在三脚架上，并确保仪器处于水平状态。

通过调整三脚架的螺旋腿，使仪器处于水平状态。

(2)校准：在使用全站仪之前，需要进行水平和垂直校准。

水平校准通过调整仪器的水平仪，使其指示在中心位置。

垂直校准通过调整仪器的气泡，使其指示在垂直位置。

(3)设置参数：根据实际需求，设置全站仪的测量模式、单位制、坐标系统等参数。

2.测量操作：全站仪的测量操作主要包括点测量和曲线测量两个过程。

(1)点测量：在点测量过程中，需要对测点进行测量。

首先，朝向测点，并使用全站仪测量该点的水平角度、垂直角度和斜距。

然后，移动到下一个测点进行测量。

(2)曲线测量：曲线测量是通过测量一系列点来确定曲线的形状和位置。

在曲线测量过程中，首先需要设置曲线的起点和终点，并确定曲线的顶点数。

然后，朝向起点，并使用全站仪测量其水平角度、垂直角度和斜距。

接着，移动到下一个顶点，并继续测量，直至测量完所有的顶点。

最后，通过计算和分析测量数据，确定曲线的形状和位置。

3.数据处理：测量完成后，需要对采集到的测量数据进行处理和分析，以获取最终的测量结果。

数据处理主要包括坐标计算、误差修正、曲线拟合等操作。

通过这些操作，可以获得点位的坐标数据、曲线的参数数据等。

二、拓普康全站仪的测量原理1.角度测量原理：全站仪通过两个相互垂直的角度传感器来测量水平角度和垂直角度。

每个角度传感器由一个细长的磁性条、一对线圈和一个检测器组成。

当仪器在水平和垂直方向上旋转时，磁性条和线圈之间的相对位移将改变线圈中的电感，从而测量角度。

拓普康全站仪坐标放样操作手册定向边YX后视点（定向点）DX105放样点（待设点）N_01测站点（DX106）全站仪坐标放样基本操作过程：1、在测站点安置仪器;2、瞄准后视点，进行仪器定向(精确瞄准后视后,将仪器水平度盘示数设置为定向边的坐标方位角值）；3、根据全站仪显示的水平角与水平距离数，确定待定点位置。

全站仪坐标放样操作步骤：全站仪坐标放样操作包括:一）选择放样用坐标文件，二）测站点信息输入,三)输入后视点信息，四）放样实施。

一、选择放样用坐标文件选择坐标文件的目的是将全站仪内保存的需在放样中使用的坐标文件设置为当前文件,以便放样时调用其中的坐标.若事先没有将要使用的坐标以文件的形式存入全站仪，则此项操作可以跳过,而采用直接输入坐标的方式进行放样操作. 在角度模式下，按［MENU]键显示主菜单按F2 ［放样］，进入选择文件界面。

选择文件的目的是将所需的坐标文件设置为当前文件，以供放样时调用其中的坐标值.有四种方式进行“选择文件”的操作（具体操作时，只选择其中之一方式）方式1：F1 ［输入]：按此键表示用输入文件名方式来选择要操作的坐标文件。

按F1 ［输入]后，进入文件名输入界面，输入文件名后，回车，即选择了要操作的坐标文件;F1 [ALP] :数字/字母输入转换键；F2 ［SPC]:空格键；F3 ［CLR]：清除键方式2：F2 [调用］：按此键表示调用仪器内已有的坐标文件。

进入文件列表界面，用光标键移动键“▲、▼”，将光标“＞”移至要选择的文件后（如图中的DEMO 文件)，回车，即选择要了操作的坐标文件；方式3：F3 ［跳过] ：按此键表示不选择坐标文件；直接进入放样界面。

方式4：F4 [回车] :按此键表示选择当前所显示的文件名的文件为操作文件，即不改变原先所选择的文件（如下图中直接回车，则选择了TEST文件）。

文件选择操作也可在“放样"界面中（见下图），按F4 [P↓]（翻页键），进入下一页中按上述方法设定.二、测站点信息输入测站点信息输入的目的一是为了仪器定向,二是为了测出镜站点的坐标.在测站点、后视点、放样点坐标全部输入完成后，全站仪会自动计算出测站点至后视点的坐标方位角以及测站点至放样点的坐标方位角和距离，同时会计算出镜站点与放样点的角度差值和距离差值，根据这些信息，指挥立镜员移动镜站找到放样点。

拓普康全站仪GTS-102N使用说明2方法二、后方交会法一、后方交会法：1.测前准备：参照《拓普康全站仪使用说明1》，选择一个同时可以看见三个点（两个坐标点和需要放样点的点）的位置架全站仪，将仪器三脚架踩入土中，如果是松软土质可以垫上碎石以稳定仪器，调平居中；2.操作仪器：（1）开机，选择文件后进入主菜单选两次放样，翻到下一页选择新点，再选后方交会法，再点跳过，输入坐标点的坐标（可以调用，参照《拓普康全站仪使用说明1》）和卷尺量得的仪器高h；（2）棱镜手在坐标点摆好棱镜，调节仪器，让仪器镜头的十字对准棱镜头后点照准，之后点屏幕上的距离测量，第二个点也是这样操作后，然后在屏幕中选择GF计算，选择后方交会法，仪器会自动生成仪器所在位置的坐标以及误差（误差x、y相加不大于可以进入下一步，否则重新照准），这里为了保险起见，我们会选择坐标测量（参照《拓普康全站仪使用说明1》）第二个照准的坐标点，看所得出的坐标和已知的坐标误差有多少（标准同上）之后回主菜单选择放样；（3）要测量坐标时，跳出主菜单选择角度测量；要放样时，过程参照《拓普康全站仪使用说明1》。

二、注意：1、操作人员有轻微的近视，一定要戴上眼镜；2、尽量不要在大风天气下测量，误差较大；全站仪不可进水，有需要可以临时打雨伞；3、在烈日或严寒天气下，工作人员注意保护好自己和仪器；4、为防止做无用功，对讲机稍微小声了就要充电了，一个全站仪的锂电池没电了也要马上充电；5、测量时除带上仪器，还需要卷尺、喷漆油漆或马克笔（记号）、远距离测量带对机机；6、仪器注意保养，轻拿轻放。

7、此种方法可以尽量离需要放样的点距离短些；测量时两个测站点和需要放样的第三个点不可连成一条直线。

8、相对第一种方法，此种方法比较容易，但所得结果的误差大些，通常只在场地受限及测量部位被遮挡时使用。

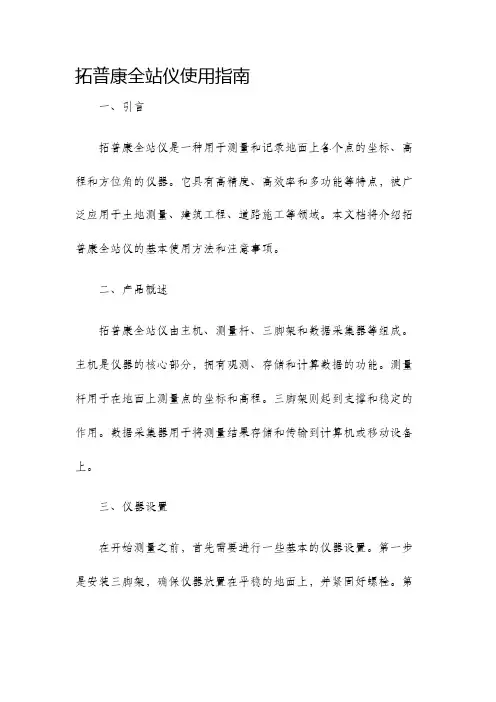

拓普康全站仪使用指南一、引言拓普康全站仪是一种用于测量和记录地面上各个点的坐标、高程和方位角的仪器。

它具有高精度、高效率和多功能等特点，被广泛应用于土地测量、建筑工程、道路施工等领域。

本文档将介绍拓普康全站仪的基本使用方法和注意事项。

二、产品概述拓普康全站仪由主机、测量杆、三脚架和数据采集器等组成。

主机是仪器的核心部分，拥有观测、存储和计算数据的功能。

测量杆用于在地面上测量点的坐标和高程。

三脚架则起到支撑和稳定的作用。

数据采集器用于将测量结果存储和传输到计算机或移动设备上。

三、仪器设置在开始测量之前，首先需要进行一些基本的仪器设置。

第一步是安装三脚架，确保仪器放置在平稳的地面上，并紧固好螺栓。

第二步是调整测量杆的高度，使其与仪器达到水平。

第三步是打开主机，进行校准和设置。

四、测量操作1. 坐标测量坐标测量是全站仪的基本功能之一。

在进行坐标测量之前，需要将测量杆放置在待测点上，并通过主机进行观测。

在观测过程中，应保持测量杆的稳定，并在主机上记录测量结果。

2. 高程测量高程测量是另一个重要的功能。

通过调整测量杆的长度，可以测量不同点的高程差。

在进行高程测量时，应注意测量杆的水平和垂直角度，以确保测量结果的准确性。

3. 方位角测量方位角测量用于确定点与参考方向之间的夹角。

在进行方位角测量时，应选择一个合适的参考方向，并通过测量杆上的角度标尺进行观测。

同时，还需要调整测量杆的位置和角度，以确保测量结果的精确性。

五、数据处理测量完成后，可以通过数据采集器将测量结果传输到计算机或移动设备上进行进一步处理。

在数据处理过程中，可以对坐标、高程和方位角等数据进行计算、分析和绘图，以满足不同的测量需求。

六、注意事项1. 在使用全站仪进行测量时，应选择合适的天气条件。

避免在强风、雨雪或浓雾等恶劣天气下使用，以免影响测量结果的准确性。

2. 在移动仪器或更改测量点时，应注意保持仪器的稳定性。

避免与仪器碰撞或摔落，以免损坏仪器或影响测量结果。

拓普康全站仪使用方法
1. 准备工作：首先需要准确的找到拓普康全站仪需要进行测量的地点，并且准备好需要进行测量的设备和工具。

2. 建立水平基准点：使用拓普康全站仪测量前，需要先建立水平基准点。

具体方法是先确定一个高程点，将全站仪放在该点上，使用自动水平校准仪将全站仪调整为水平状态。

3. 设置仪器参数：打开全站仪电源，进入设置菜单，设置测量模式、坐标系、测点编号等参数。

4. 测量控制点：打开全站仪测量模式，先测量参考控制点的坐标和高程，用于测量后对测量数据进行校正。

5. 测量目标点：选择目标点进行测量，在全站仪上进行目标点定位，并进行坐标和高程测量。

6. 生成测量数据：将测量数据保存在全站仪储存卡中，或通过数据线连接电脑将数据导入计算机。

7. 数据处理：通过计算机软件进行数据处理，生成测量结果。

8. 校验测量结果：对测量结果进行校验和比较，确保测量精度符合要求。

9. 生成报告：根据测量数据和结果生成报告，并提供给测量工程师或客户。

拓普康全站仪简单操作说明
1.准备工作
首先，确保拓普康全站仪的电池电量充足，并检查仪器是否正常工作。

此外，还需要准备一把三脚架、周转盘、水平仪、测量杆等辅助工具。

2.设置测量点
在开始测量之前，需要选择好测量点。

使用地图或其他相关资料确定
测量点的位置，并标注出来。

3.构建仪器基准点
4.设置仪器参数
进入仪器的设置界面，设置坐标系、高度等测量参数。

如果不清楚具
体的坐标系统，可以使用默认的通用坐标系。

5.设置目标点
根据测量需求，在仪器上设置目标点。

可以使用仪器自带的触摸屏或
键盘进行输入。

输入完成后，仪器会自动显示目标点的相关信息，包括坐标、高程等。

6.进行测量
通过触摸屏或键盘，选择进行的测量模式，如水平角测量、垂直角测量、距离测量等。

根据测量需求进行选择，仪器会显示出测量结果。

7.数据处理
测量完成后，可以将测量数据保存到仪器的内部存储器中，或通过连
接电脑进行数据传输。

通过专用的数据处理软件，可以对采集到的数据进
行分析、整理和导出。

总结：拓普康全站仪的操作相对简单，但仍需要注意以下几点。

首先，在进行测量前应进行仪器的准备工作，确保仪器正常工作。

其次，设置好
测量点和仪器的基准点，并进行仪器参数的设置。

最后，根据测量需求进
行测量，并进行数据的处理和保存。

通过掌握以上操作步骤，用户可以快速、准确地使用拓普康全站仪进行各种测量工作。

（1）测量前的准备工作1）电池的安装（注意：测量前电池需充足电）①把电池盒底部的导块插入装电池的导孔。

②按电池盒的顶部直至听到“咔嚓”响声。

③向下按解锁钮，取出电池。

2）仪器的安置。

①在实验场地上选择一点，作为测站，另外两点作为观测点。

②将全站仪安置于点，对中、整平。

③在两点分别安置棱镜。

3）竖直度盘和水平度盘指标的设置。

①竖直度盘指标设置。

松开竖直度盘制动钮，将望远镜纵转一周（望远镜处于盘左，当物镜穿过水平面时），竖直度盘指标即已设置。

随即听见一声鸣响，并显示出竖直角。

②水平度盘指标设置。

松开水平制动螺旋，旋转照准部360，水平度盘指标即自动设置。

随即一声鸣响，同时显示水平角。

至此，竖直度盘和水平度盘指标已设置完毕。

注意：每当打开仪器电源时，必须重新设置和的指标。

4）调焦与照准目标。

操作步骤与一般经纬仪相同，注意消除视差。

（2）角度测量1）首先从显示屏上确定是否处于角度测量模式，如果不是，则按操作转换为距离模式。

2）盘左瞄准左目标A,按置零键，使水平度盘读数显示为0°00′00〃，顺时针旋转照准部，瞄准右目标B，读取显示读数。

3）同样方法可以进行盘右观测。

4）如果测竖直角，可在读取水平度盘的同时读取竖盘的显示读数。

（3）距离测量1）首先从显示屏上确定是否处于距离测量模式，如果不是，则按操作键转换为坐标模式。

2）照准棱镜中心，这时显示屏上能显示箭头前进的动画，前进结束则完成坐标测量，得出距离，HD为水平距离，VD为倾斜距离。

（4）坐标测量1）首先从显示屏上确定是否处于坐标测量模式，如果不是，则按操作键转换为坐标模式。

2）输入本站点O点及后视点坐标，以及仪器高、棱镜高。

3）瞄准棱镜中心，这时显示屏上能显示箭头前进的动画，前进结束则完成坐标测量，得出点的坐标。

拓普康脉冲全站仪简明操作流程⒈全站仪操作基本知识1.1显示符号显示内容显示内容V% 垂直角（坡度显示） E 东向坐标HR 水平角（右角）Z 高程HL 水平角（左角）* EDM（电子测距）正在进行HD 水平距离m 以米为单位VD 高差 f 以英尺/英尺与英寸为单位SD 倾斜Np 切换棱镜/无棱镜模式N 北向坐标※激光发射标志1.2操作键说明键名称功能★星键星键模式用于如下项目的设臵或显示：⒈显示对比度⒉十字丝照明⒊背景光⒋倾斜改正⒌定线点指示器⒍设臵音响模式↑坐标测量键坐标测量模式⊿距离测量键距离测量模式ANG 角度测量键角度测量模式POWER 电源键电源开关MENU 菜单键在菜单模式和正常测量模式之间切换，在菜单模式下可设臵应用测量与照明调节、仪器系统误差改正ESC 退出键⒈返回测量模式或上一层模式⒉从正常测量模式直接进入数据采集模式或放样模式⒊也可用作为正常测量模式下的记录键ENT 确认输入键在输入值末尾按此键F1～F4 软键(功能键) 对应于显示的软键功能信息▲▼方向箭头键⒈移动光标或选择备选项⒉用于调节显示屏对比度或十字丝照明亮度1.3功能键(软键信息显示在屏幕的最底行，各软键的功能见相应的显示信息，P1,P2,P3为翻页键)V：90°10′20〞HR：120°30′40〞臵零锁定臵盘P1↓倾斜复测V% P2↓H-蜂鸣R/L 竖角P3↓[F1] [F2] [F3] [F4]HR：120°30′40〞HR﹡[r] ＜＜mVD：m测量模式NP/P P1↓偏心放样S/A P2↓----- m/f/i ----- P3↓[F1] [F2] [F3] [F4]N：123.456 mE：34.567 mZ：78.912 m测量模式NP/P P1↓镜高仪高测站P2↓偏心m/f/i S/A P3↓角度测量模式距离测量模式坐标测量模式角度测量模式页次软键显示符号功能1 F1 臵零水平角臵0°00′00〞F2 锁定水平角读数锁定F3 臵盘通过键盘输入数字设臵水平角F4 P1↓显示第2页软键功能（显示下一页软键功能）2 F1 倾斜设臵倾斜改正开或关，若选择开，则显示倾斜改正值F2 复测角度重复测量模式F3 V% 垂直角百分比坡度（%）显示F4 P2↓显示第3页软键功能（显示下一页软键功能）3 F1 H-蜂鸣仪器每转动水平角90°是否要发出蜂鸣声的设臵F2 R/L 水平角（右/左）计数方向的转换F3 竖角垂直角显示格式（高度角/天顶角）的切换F4 P3↓显示第1页软键功能（显示下一页软键功能）距离测量模式页次软键显示符号功能1 F1 测量启动测量F2 模式设臵测距模式，精测/粗测/跟踪F3 NP/P 无/有棱镜模式切换F4 P1↓显示第2页软键功能（显示下一页软键功能）2 F1 偏心偏心测量模式F2 放样放样测量模式F3 S/A 设臵音响模式，大气改正设臵等F4 P2↓显示第3页软键功能（显示下一页软键功能）3 F1F2 m/f/i 米—英尺或者英尺—英寸单位的变换F3F4 P3↓显示第1页软键功能（显示下一页软键功能）坐标测量模式页次软键显示符号功能1 F1 测量开始测量F2 模式设臵测距模式，精测/粗测/跟踪F3 NP/P 无/有棱镜模式切换F4 P1↓显示第2页软键功能（显示下一页软键功能）2 F1 镜高输入棱镜高F2 仪高输入仪器高F3 测站输入测站点（仪器站）坐标F4 P2↓显示第3页软键功能（显示下一页软键功能）3 F1 偏心偏心测量模式F2 m/f/i 米—英尺或者英尺—英寸单位的变换F3 S/A 设臵音响模式，大气改正设臵等F4 P3↓显示第1页软键功能（显示下一页软键功能）1.4字母数字输入方法(如仪器高、棱镜高、测站点、后视点和坐标数值等字母数字的输入)[F1] [F2] [F3] [F4]点号→标识符：仪高：1234 5678 90.—[ENT]ABCD EFGH IJKL [ENT]⒈用上下键将箭头移到待输入的条目上。

拓普康全站仪GTS-102N使用说明1一、基本方法：1.测前准备：已知两个或以上能够互相看见的控制点（国家测绘局给出）的坐标，设为A1、A2点，选择其中一个A1为测站点，在在坐标点中心处架立仪器，调节三脚架使仪器的圆水准器居中整平，架好后观察最下方光学对中器（看不清时可以旋转调节直到看清地面），微微移动三脚架，通过目镜找准测站点的中心，大致对准中心就调节仪器下部的三个角螺旋（图一），在误差较大时不需要太精准大致对准就可以，微调仪器下部的三个螺旋时，如图一，先同时调整前方两螺旋（同时内旋或外旋）直到管水准器居中后，将仪器转动90度（一般向着将要放样的方向转，误差较小），调节刚才那未碰过的那第三螺旋到居中，之后转回去重复这两步，直到两个方向上水准点同时居中，且光学对中器对准下方水准点中心（光学对中器对准误差很小时不需要移动三角架，只用微微移动三脚架上方的仪器头再拧紧即可），用尺子量出从水准点到仪器中间标志高度“h”。

棱镜手在另一个已知坐标控制点架好棱镜，棱镜头对准仪器镜头且棱镜杆圆水准器要居中；图一2.操作仪器：（1）使用GTS-102N全站仪，开机power，第一次操作时在主菜单按键盘右边MENU键选数据储存管理f3，f1输入，选择建立文件如“haisan”（ALP数字字母切换，SPC空格，CLR清空,ENT确定），把已知测站点的坐标编号、输入（x、y、z）保存，至少2坐标点，再选择放样；下一次可以直接在MENU选择放样，调用此文件就可以了；（2）回到主菜单，选择放样，输入测站点坐标，也可以选择调用这此点，输入刚才卷尺量得的仪器高“h”，那么全站仪就照准了仪器下方的测站点中心；（3）棱镜手到另一个已知的控制点架好棱镜，先在粗瞄准器下大致对准棱镜，旋转调节全站仪镜头对准棱镜底的针尖，之后垂直方向上对准棱镜，对准后调节水平制动螺旋（前方的为水平制动螺旋，后方为垂直制动螺旋）锁定，再调节望远镜焦距螺旋看到棱镜，微调水平微动螺旋；垂直方向上对准仪器，垂直制动螺旋锁定，微调垂直微动螺旋，直到照准棱镜手手持的棱镜头中心。

拓普康全站仪操作一、仪器准备1.打开全站仪的电源并进行自检。

2.检查仪器附件是否齐全，确保存储卡、电池、蓝牙等配件安装完好。

二、选择合适的工作模式根据实际需求选择仪器的工作模式，包括测量坐标、高程、方位角等。

在选择相应的模式前，需要设置工作的坐标系统和高程基准。

三、设置目标1.设置测量目标点。

2.使用架设铁路或准网绳等方式悬挂反射棱镜，确保其稳定性。

四、建立初始测站1.找到一个较高、较稳定的位置设置初始测站。

2.将全站仪放置在三脚架上，并调整水平仪水平。

五、测量目标点的坐标1.对准目标点，使其在十字线的交点处。

2.按下观测键，全站仪会自动旋转并测量目标点的坐标。

3.测量完毕后，全站仪会自动计算出目标点的X、Y、Z坐标值。

六、测量目标点的高程1.将全站仪的望远镜对准目标点上的反射棱镜。

2.按下高差键，全站仪会自动测量目标点的高程。

3.测量完毕后，全站仪会自动计算出目标点的高程值。

七、测量目标点的方位角1.将全站仪的望远镜对准目标点上的反射棱镜。

2.按下方位角键，全站仪会自动测量目标点的方位角。

3.测量完毕后，全站仪会自动计算出目标点的方位角值。

八、存储数据1.在测量完成后，按下存储键将数据保存到存储卡中。

2.可以通过USB接口将数据传输到电脑上进行后续处理。

九、注意事项1.在使用全站仪前，需要进行校正，以确保其精度和准确性。

2.操作全站仪时，应避免长时间暴露在阳光直射的环境中，以免影响测量结果。

3.全站仪是精密仪器，使用时应避免碰撞和摔落，以免损坏。

4.在测量之前，应先确认目标点的反射棱镜是否能正常反射信号，以免影响测量结果。

5.使用全站仪时，要注意保持仪器和反射棱镜之间的一定距离，以免产生遮挡和干扰。

6.在进行测量时，要保持仪器和反射棱镜之间的视线畅通，以获得准确的测量结果。
