拓普康全站仪操作指南

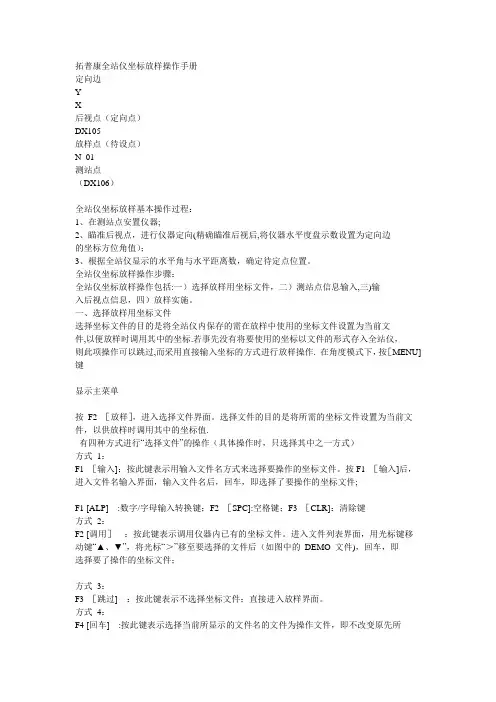

拓普康全站仪坐标放样操作手册定向边YX后视点（定向点）DX105放样点（待设点）N_01测站点（DX106）全站仪坐标放样基本操作过程：1、在测站点安置仪器;2、瞄准后视点，进行仪器定向(精确瞄准后视后,将仪器水平度盘示数设置为定向边的坐标方位角值）；3、根据全站仪显示的水平角与水平距离数，确定待定点位置。

全站仪坐标放样操作步骤：全站仪坐标放样操作包括:一）选择放样用坐标文件，二）测站点信息输入,三)输入后视点信息，四）放样实施。

一、选择放样用坐标文件选择坐标文件的目的是将全站仪内保存的需在放样中使用的坐标文件设置为当前文件,以便放样时调用其中的坐标.若事先没有将要使用的坐标以文件的形式存入全站仪，则此项操作可以跳过,而采用直接输入坐标的方式进行放样操作. 在角度模式下，按［MENU]键显示主菜单按F2 ［放样］，进入选择文件界面。

选择文件的目的是将所需的坐标文件设置为当前文件，以供放样时调用其中的坐标值.有四种方式进行“选择文件”的操作（具体操作时，只选择其中之一方式）方式1：F1 ［输入]：按此键表示用输入文件名方式来选择要操作的坐标文件。

按F1 ［输入]后，进入文件名输入界面，输入文件名后，回车，即选择了要操作的坐标文件;F1 [ALP] :数字/字母输入转换键；F2 ［SPC]:空格键；F3 ［CLR]：清除键方式2：F2 [调用］：按此键表示调用仪器内已有的坐标文件。

进入文件列表界面，用光标键移动键“▲、▼”，将光标“＞”移至要选择的文件后（如图中的DEMO 文件)，回车，即选择要了操作的坐标文件；方式3：F3 ［跳过] ：按此键表示不选择坐标文件；直接进入放样界面。

方式4：F4 [回车] :按此键表示选择当前所显示的文件名的文件为操作文件，即不改变原先所选择的文件（如下图中直接回车，则选择了TEST文件）。

文件选择操作也可在“放样"界面中（见下图），按F4 [P↓]（翻页键），进入下一页中按上述方法设定.二、测站点信息输入测站点信息输入的目的一是为了仪器定向,二是为了测出镜站点的坐标.在测站点、后视点、放样点坐标全部输入完成后，全站仪会自动计算出测站点至后视点的坐标方位角以及测站点至放样点的坐标方位角和距离，同时会计算出镜站点与放样点的角度差值和距离差值，根据这些信息，指挥立镜员移动镜站找到放样点。

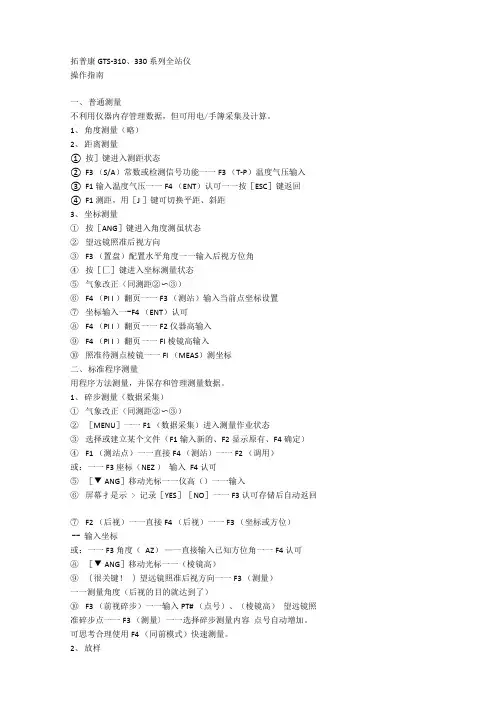

拓普康GTS-310、330系列全站仪操作指南一、普通测量不利用仪器内存管理数据，但可用电/手簿采集及计算。

1、角度测量（略）2、距离测量①按］键进入测距状态②F3 （S/A）常数或检测信号功能一一F3 （T-P）温度气压输入③F1输入温度气压一一F4 （ENT）认可一一按［ESC］键返回④F1测距，用［J ］键可切换平距、斜距3、坐标测量①按［ANG］键进入角度测虽状态②望远镜照准后视方向③F3 （置盘）配置水平角度一一输入后视方位角④按［匚］键进入坐标测量状态⑤气象改正（同测距②〜③）⑥F4 （Pl I ）翻页一一F3 （测站）输入当前点坐标设置⑦坐标输入一-F4 （ENT）认可⑧F4 （Pl I ）翻页一一F2仪器高输入⑨F4 （Pl I ）翻页一一Fl棱镜高输入⑩照准待测点棱镜一一Fl （MEAS）测坐标二、标准程序测量用程序方法测量，并保存和管理测量数据。

1、碎步测量（数据采集）①气象改正（同测距②〜③）②［MENU］一一F1 （数据采集）进入测量作业状态③选择或建立某个文件（F1输入新的、F2显示原有、F4确定）④F1 （测站点）一一直接F4 （测站）一一F2 （调用）或：一一F3座标（NEZ ）输入F4认可⑤［▼ ANG］移动光标一一仪高（）一一输入⑥屏幕扌是示 > 记录［YES］［NO］一一F3认可存储后自动返回⑦F2 （后视）一一直接F4 （后视）一一F3 （坐标或方位）-- 输入坐标或：一一F3角度（AZ）—一直接输入已知方位角一一F4认可⑧［▼ ANG］移动光标一一（棱镜高）⑨｛很关键！｝望远镜照准后视方向一一F3 （测量）一一测量角度（后视的目的就达到了）⑩F3 （前视碎步）一一输入PT# （点号）、（棱镜高）望远镜照准碎步点一一F3 （测量〉一一选择碎步测量内容点号自动增加。

可思考合理使用F4 （同前模式）快速测量。

2、放样气象改正（同测距②〜③）①.②[MENU] —一F2 （放样）进入放样功能③选择或建立某个文件（F1输入新、F2显示原有、F4确定）④ - F1 （测站点）一一F1 （输入点号）或F3座标（NEZ）使用新点输入一一F4认可⑤显示仪器高，如需修改按F1 （输入）---- F4认可⑥F2 （后视点）一一F1 （输入点号）或F3座标（NE/AZ）用新点一一F1输入或F3 （AZ）只输方位角⑦屏幕提示＞照准后视[YES] [NO]照准后视方向一一F3认可⑧F3 （开始放样）一一F1 （输入点号）或F3 （NEZ）新点--- 输入一一F4认可⑨显示棱镜高，如需修改按F1 （输入）---- F4认可⑩显示方位角及平距一一F1 （先放角度）一一指挥棱镜移动到使dHR值为0的目标方向上（ID F1 （放距离）一一指挥棱镜移动使dHD值为0当dHD值在10cm之内时一一F1用精测模式一一细调点位内容简介：本指导书内容分为三个部分：1、TOPCON GTS-300系列全站仪操作使用指南。

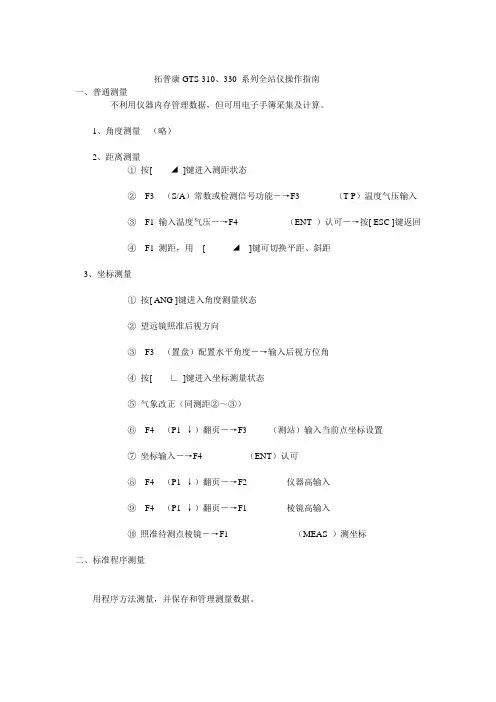

拓普康GTS-310、330 系列全站仪操作指南一、普通测量不利用仪器内存管理数据，但可用电子手簿采集及计算。

1、角度测量（略）2、距离测量①按[ ◢]键进入测距状态②F3 （S/A）常数或检测信号功能－→F3 （T-P）温度气压输入③F1 输入温度气压－→F4 （ENT ）认可－→按[ ESC ]键返回④F1 测距，用[ ◢]键可切换平距、斜距3、坐标测量①按[ ANG ]键进入角度测量状态②望远镜照准后视方向③F3 （置盘）配置水平角度－→输入后视方位角④按[ ∟]键进入坐标测量状态⑤气象改正（同测距②～③）⑥F4 （P1 ↓）翻页－→F3 （测站）输入当前点坐标设置⑦坐标输入－→F4 （ENT）认可⑧F4 （P1 ↓）翻页－→F2 仪器高输入⑨F4 （P1 ↓）翻页－→F1 棱镜高输入⑩照准待测点棱镜－→F1 （MEAS ）测坐标二、标准程序测量用程序方法测量，并保存和管理测量数据。

1、碎步测量（数据采集）①气象改正（同测距②～③）②[ MENU ] －→F1 （数据采集）进入测量作业状态③选择或建立某个文件（F1 输入新的、F2 显示原有、F4 确定）④F1 （测站点）－→直接F4 （测站）－→F2 （调用）或：－→F3 座标（NEZ ）－→输入－→F4 认可⑤[▼ANG ]移动光标－→仪高（INS.HT ）－→输入⑥屏幕提示>记录？[ YES ] [ NO ]－→F3 认可存储后自动返回⑦F2 （后视）－→直接F4 （后视）－→F3 （坐标或方位）－→输入坐标或：－→F3 角度（AZ ）－→直接输入已知方位角－→F4 认可⑧[▼ANG ]移动光标－→R.HT （棱镜高）⑨{ 很关键！} 望远镜照准后视方向－→F3 （测量）－→测量角度（后视的目的就达到了）⑩F3 （前视碎步）－→输入PT# （点号）、R.HT （棱镜高）望远镜照准碎步点－→F3 （测量）－→选择碎步测量内容点号自动增加。

拓普康全站仪使用方法
1. 准备工作：首先需要准确的找到拓普康全站仪需要进行测量的地点，并且准备好需要进行测量的设备和工具。

2. 建立水平基准点：使用拓普康全站仪测量前，需要先建立水平基准点。

具体方法是先确定一个高程点，将全站仪放在该点上，使用自动水平校准仪将全站仪调整为水平状态。

3. 设置仪器参数：打开全站仪电源，进入设置菜单，设置测量模式、坐标系、测点编号等参数。

4. 测量控制点：打开全站仪测量模式，先测量参考控制点的坐标和高程，用于测量后对测量数据进行校正。

5. 测量目标点：选择目标点进行测量，在全站仪上进行目标点定位，并进行坐标和高程测量。

6. 生成测量数据：将测量数据保存在全站仪储存卡中，或通过数据线连接电脑将数据导入计算机。

7. 数据处理：通过计算机软件进行数据处理，生成测量结果。

8. 校验测量结果：对测量结果进行校验和比较，确保测量精度符合要求。

9. 生成报告：根据测量数据和结果生成报告，并提供给测量工程师或客户。

拓普康全站仪简单操作说明
1.准备工作
首先，确保拓普康全站仪的电池电量充足，并检查仪器是否正常工作。

此外，还需要准备一把三脚架、周转盘、水平仪、测量杆等辅助工具。

2.设置测量点
在开始测量之前，需要选择好测量点。

使用地图或其他相关资料确定
测量点的位置，并标注出来。

3.构建仪器基准点
4.设置仪器参数
进入仪器的设置界面，设置坐标系、高度等测量参数。

如果不清楚具
体的坐标系统，可以使用默认的通用坐标系。

5.设置目标点
根据测量需求，在仪器上设置目标点。

可以使用仪器自带的触摸屏或
键盘进行输入。

输入完成后，仪器会自动显示目标点的相关信息，包括坐标、高程等。

6.进行测量
通过触摸屏或键盘，选择进行的测量模式，如水平角测量、垂直角测量、距离测量等。

根据测量需求进行选择，仪器会显示出测量结果。

7.数据处理
测量完成后，可以将测量数据保存到仪器的内部存储器中，或通过连
接电脑进行数据传输。

通过专用的数据处理软件，可以对采集到的数据进
行分析、整理和导出。

总结：拓普康全站仪的操作相对简单，但仍需要注意以下几点。

首先，在进行测量前应进行仪器的准备工作，确保仪器正常工作。

其次，设置好
测量点和仪器的基准点，并进行仪器参数的设置。

最后，根据测量需求进
行测量，并进行数据的处理和保存。

通过掌握以上操作步骤，用户可以快速、准确地使用拓普康全站仪进行各种测量工作。

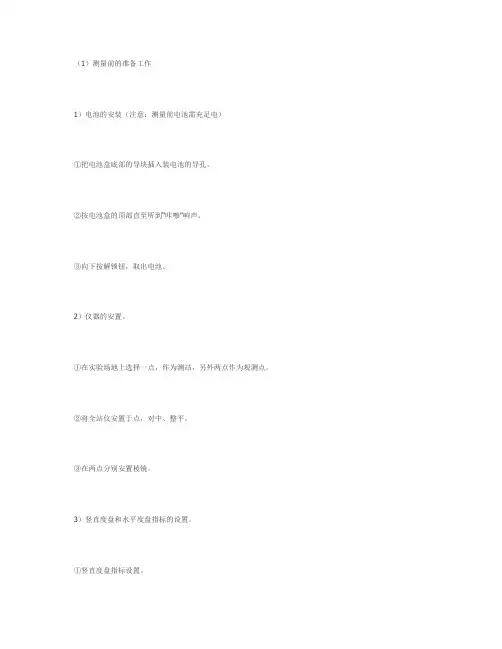

（1）测量前的准备工作1）电池的安装（注意：测量前电池需充足电）①把电池盒底部的导块插入装电池的导孔。

②按电池盒的顶部直至听到“咔嚓”响声。

③向下按解锁钮，取出电池。

2）仪器的安置。

①在实验场地上选择一点，作为测站，另外两点作为观测点。

②将全站仪安置于点，对中、整平。

③在两点分别安置棱镜。

3）竖直度盘和水平度盘指标的设置。

①竖直度盘指标设置。

松开竖直度盘制动钮，将望远镜纵转一周（望远镜处于盘左，当物镜穿过水平面时），竖直度盘指标即已设置。

随即听见一声鸣响，并显示出竖直角。

②水平度盘指标设置。

松开水平制动螺旋，旋转照准部360，水平度盘指标即自动设置。

随即一声鸣响，同时显示水平角。

至此，竖直度盘和水平度盘指标已设置完毕。

注意：每当打开仪器电源时，必须重新设置和的指标。

4）调焦与照准目标。

操作步骤与一般经纬仪相同，注意消除视差。

（2）角度测量1）首先从显示屏上确定是否处于角度测量模式，如果不是，则按操作转换为距离模式。

2）盘左瞄准左目标A,按置零键，使水平度盘读数显示为0°00′00〃，顺时针旋转照准部，瞄准右目标B，读取显示读数。

3）同样方法可以进行盘右观测。

4）如果测竖直角，可在读取水平度盘的同时读取竖盘的显示读数。

（3）距离测量1）首先从显示屏上确定是否处于距离测量模式，如果不是，则按操作键转换为坐标模式。

2）照准棱镜中心，这时显示屏上能显示箭头前进的动画，前进结束则完成坐标测量，得出距离，HD为水平距离，VD为倾斜距离。

（4）坐标测量1）首先从显示屏上确定是否处于坐标测量模式，如果不是，则按操作键转换为坐标模式。

2）输入本站点O点及后视点坐标，以及仪器高、棱镜高。

3）瞄准棱镜中心，这时显示屏上能显示箭头前进的动画，前进结束则完成坐标测量，得出点的坐标。

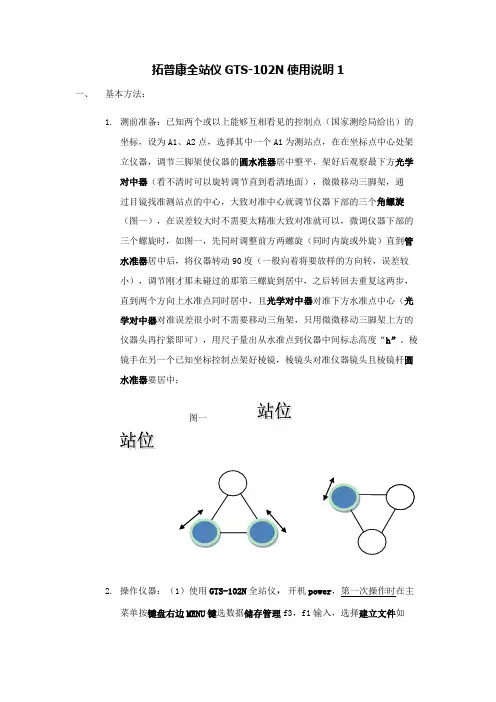

拓普康全站仪GTS-102N使用说明1一、基本方法：1.测前准备：已知两个或以上能够互相看见的控制点（国家测绘局给出）的坐标，设为A1、A2点，选择其中一个A1为测站点，在在坐标点中心处架立仪器，调节三脚架使仪器的圆水准器居中整平，架好后观察最下方光学对中器（看不清时可以旋转调节直到看清地面），微微移动三脚架，通过目镜找准测站点的中心，大致对准中心就调节仪器下部的三个角螺旋（图一），在误差较大时不需要太精准大致对准就可以，微调仪器下部的三个螺旋时，如图一，先同时调整前方两螺旋（同时内旋或外旋）直到管水准器居中后，将仪器转动90度（一般向着将要放样的方向转，误差较小），调节刚才那未碰过的那第三螺旋到居中，之后转回去重复这两步，直到两个方向上水准点同时居中，且光学对中器对准下方水准点中心（光学对中器对准误差很小时不需要移动三角架，只用微微移动三脚架上方的仪器头再拧紧即可），用尺子量出从水准点到仪器中间标志高度“h”。

棱镜手在另一个已知坐标控制点架好棱镜，棱镜头对准仪器镜头且棱镜杆圆水准器要居中；图一2.操作仪器：（1）使用GTS-102N全站仪，开机power，第一次操作时在主菜单按键盘右边MENU键选数据储存管理f3，f1输入，选择建立文件如“haisan”（ALP数字字母切换，SPC空格，CLR清空,ENT确定），把已知测站点的坐标编号、输入（x、y、z）保存，至少2坐标点，再选择放样；下一次可以直接在MENU选择放样，调用此文件就可以了；（2）回到主菜单，选择放样，输入测站点坐标，也可以选择调用这此点，输入刚才卷尺量得的仪器高“h”，那么全站仪就照准了仪器下方的测站点中心；（3）棱镜手到另一个已知的控制点架好棱镜，先在粗瞄准器下大致对准棱镜，旋转调节全站仪镜头对准棱镜底的针尖，之后垂直方向上对准棱镜，对准后调节水平制动螺旋（前方的为水平制动螺旋，后方为垂直制动螺旋）锁定，再调节望远镜焦距螺旋看到棱镜，微调水平微动螺旋；垂直方向上对准仪器，垂直制动螺旋锁定，微调垂直微动螺旋，直到照准棱镜手手持的棱镜头中心。

拓普康全站仪使用指南拓普康全站仪使用指南1、简介1.1 拓普康全站仪概述1.2 主要功能及特点1.3 应用范围2、准备工作2.1 硬件检查2.2 电源连接2.3 初始化设置3、界面介绍3.1 主界面3.2 菜单栏功能介绍3.3 状态栏信息4、测量操作4.1 测量模式选择4.2 坐标系统设置4.3 坐标点测量4.4 直线测量4.5 曲线测量4.6 角度测量4.7 高度测量4.8数据记录与导出5、数据处理5.1 数据传输与存储 5.2 数据处理工具介绍 5.3 数据解析与调整5.4 数据导入导出6、高级功能6.1 坐标系统转换6.2 数据计算与分析 6.3 多站定位6.4 自动测量6.5 坐标转换与变换7、常见问题解答7.1 使用前常见问题解答7.2 使用过程中常见问题解答7.3 故障排除与维修8、附件附件1：拓普康全站仪操作手册附件2：示例数据文件本文档涉及附件：1、拓普康全站仪操作手册：包含了更详细的操作说明和技巧，可作为操作指南的补充。

2、示例数据文件：提供了一些示例数据，可以供用户练习或参考。

本文所涉及的法律名词及注释：1、全站仪：全称为全自动电子式全站仪，是一种用于测量地面坐标的仪器设备。

2、测量模式：指全站仪进行测量时可选择的不同模式，如坐标点测量、直线测量、曲线测量等。

3、坐标系统：一种建立平面或空间中点的坐标体系，用于表示地理位置。

4、数据记录与导出：指将测量数据进行保存或导出到外部设备或软件的操作。

5、坐标系统转换：指将一个坐标系统中的坐标转换到另一个坐标系统的操作。

拓普康全站仪操作一、仪器准备1.打开全站仪的电源并进行自检。

2.检查仪器附件是否齐全，确保存储卡、电池、蓝牙等配件安装完好。

二、选择合适的工作模式根据实际需求选择仪器的工作模式，包括测量坐标、高程、方位角等。

在选择相应的模式前，需要设置工作的坐标系统和高程基准。

三、设置目标1.设置测量目标点。

2.使用架设铁路或准网绳等方式悬挂反射棱镜，确保其稳定性。

四、建立初始测站1.找到一个较高、较稳定的位置设置初始测站。

2.将全站仪放置在三脚架上，并调整水平仪水平。

五、测量目标点的坐标1.对准目标点，使其在十字线的交点处。

2.按下观测键，全站仪会自动旋转并测量目标点的坐标。

3.测量完毕后，全站仪会自动计算出目标点的X、Y、Z坐标值。

六、测量目标点的高程1.将全站仪的望远镜对准目标点上的反射棱镜。

2.按下高差键，全站仪会自动测量目标点的高程。

3.测量完毕后，全站仪会自动计算出目标点的高程值。

七、测量目标点的方位角1.将全站仪的望远镜对准目标点上的反射棱镜。

2.按下方位角键，全站仪会自动测量目标点的方位角。

3.测量完毕后，全站仪会自动计算出目标点的方位角值。

八、存储数据1.在测量完成后，按下存储键将数据保存到存储卡中。

2.可以通过USB接口将数据传输到电脑上进行后续处理。

九、注意事项1.在使用全站仪前，需要进行校正，以确保其精度和准确性。

2.操作全站仪时，应避免长时间暴露在阳光直射的环境中，以免影响测量结果。

3.全站仪是精密仪器，使用时应避免碰撞和摔落，以免损坏。

4.在测量之前，应先确认目标点的反射棱镜是否能正常反射信号，以免影响测量结果。

5.使用全站仪时，要注意保持仪器和反射棱镜之间的一定距离，以免产生遮挡和干扰。

6.在进行测量时，要保持仪器和反射棱镜之间的视线畅通，以获得准确的测量结果。

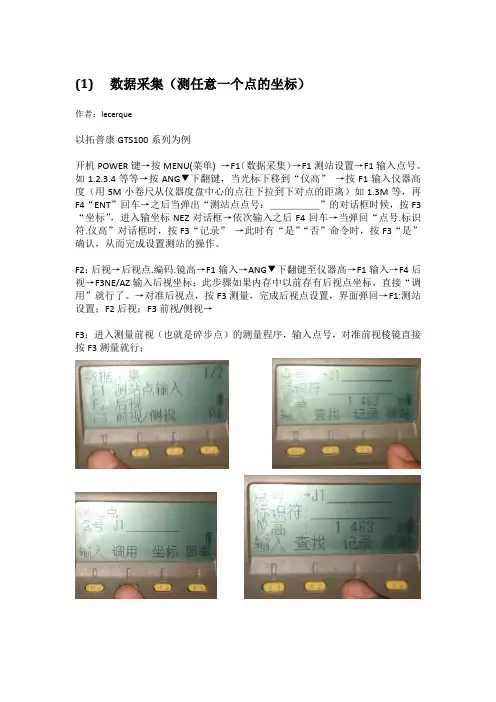

(1)数据采集（测任意一个点的坐标）作者：lecerque以拓普康GTS100系列为例开机POWER键→按MENU(菜单) →F1（数据采集）→F1测站设置→F1输入点号。

如1.2.3.4等等→按ANG▼下翻键，当光标下移到“仪高”→按F1输入仪器高度（用5M小卷尺从仪器度盘中心的点往下拉到下对点的距离）如1.3M等，再F4“ENT”回车→之后当弹出“测站点点号：＿＿＿＿＿”的对话框时候，按F3“坐标”，进入输坐标NEZ对话框→依次输入之后F4回车→当弹回“点号.标识符.仪高”对话框时，按F3“记录”→此时有“是”“否”命令时，按F3“是”确认，从而完成设置测站的操作。

F2：后视→后视点.编码.镜高→F1输入→ANG▼下翻键至仪器高→F1输入→F4后视→F3NE/AZ输入后视坐标；此步骤如果内存中以前存有后视点坐标，直接“调用”就行了。

→对准后视点，按F3测量，完成后视点设置，界面弹回→F1:测站设置；F2后视；F3前视/侧视→F3：进入测量前视（也就是碎步点）的测量程序，输入点号，对准前视棱镜直接按F3测量就行；输入坐标就选NE/AZ(2)后房交会(3)免棱镜，及激光，背光。

背光免棱镜激光(4)放样（将图纸上的点放到实地上）开机POWER键→按MENU(菜单) →F3放样，测站设置和后视点设置步骤同“数据采集”输入NEZ坐标→F4回车→当有“镜高”时，按CLR“清除”键，重新输入镜高→F4回车当有“计算”HR= MHD= M角度距离F1 F2按F1 HR: **°**′**″dHR：**°**′**″距离F1此时转动仪器，把dHR：**°**′**″调到0°0′0″,表示放样的方向正确，再锁紧仪器水平制动。

按F1“距离”，对准棱镜测距，再根据测出的距离的差值来指导棱镜员前/后移动，直到dHD这个值为“0”，表示放样的点正确。

备注；“HD”：放样点还差的距离=实际距离-计算的平距“dHR”：准放样点应该转动的水平角=实际角度-计算的水平角HR：样点水平角计算值HD：器到放样点的水平距离的计算值注：其实大部分全站仪数据采集和放样都和上面的步骤差不多，只是操作时候指令不一样罢了，但是方法原理都一样，所以此资料可供大部分用户查阅，参考数据下载（此方法适用于国产苏，北光，南方和其他仪器，但不适用于徕卡，中纬以及拓普康高端仪器数据同步的下载方式）连接好全站仪和电脑→打开传输软件和全站仪→进入全站仪里面设置（找到通讯设置或者叫通讯参数）→设置通讯协议以及波特率一般苏光选Typetwo双向通讯，拓普康选择“无”；波特率为9600，字符效验为8位无效验停止位1比特然后在传输软件里面设置串口和波特率以及其他，如果用户使用连台式机串口线就直接使用COM1；如果使用全站仪直接USB接口连接线，安装此USB线的SETUP 驱动程序→在“我的电脑”属性里面硬件设备管理器的端口查看其使用的端口，假设使用COM4那么软件里面应该设置COM4，但是如果是拓普康传输软件，则必须把COM4在“高级”选项中改成COM1或者COM2，因为拓普康传输软件只可以设别COM1和2的端口→然后再将波特率设置成9600字符8奇偶效验为无停止位1比特也就是说全站仪设置每一项必须与传输软件一样，这样才可以下载上传数据→当设置好之后点击下载，然后全站仪上按“发送”命令→选择要发送的测量数据文件夹→下载完成之后保存→苏光保存时候可以保存为三种格式，拓普康下载完成之后自动有转换菜单，点击确认就可以了，另外如果要DAT格式，苏光COM600传输软件有一种传输软件菜单有转换成CASS坐标的功能，点击之后选择CASS5.X（PC,PA,Y,X,Z），点下面“转换”命令就行了。

TKS-202全站仪操作简易流程【仪器放在测站已知点上，对中-整平】数据采集流程MENU——F1（数据采集）——F1（输入“文件名”）——输入好之后按F4（ENT）——F1（测站点输入）——F1（输入“点号”）——输入仪器高（如果不需要高程，可以不输入）——F4（测站）——F3（坐标）——依次输入N、E、Z（也即测站点已知坐标）——输入完成按F4（回车）——然后按F3（记录）【测站点输入完成】按F2（后视）——F1（输入“点号”）——输入镜高——【照准后视点棱镜】F4（后视）——F3（NE/AZ）——F1（输入“N、E坐标”）——F4——【后视完成，建站完成，可以继续数据采集测量】F3（前视/侧视）——F1（输入要测量的点的点号）——输入镜高——F3（测量）——F3（坐标）——【点号会逐渐增加，以后每次测量只要照准棱镜，按F4（同前）即可】放样流程MENU——F2（放样）——F1（输入“文件名”）——输入好之后按F4（ENT）——F1（测站点输入）——F3（坐标）——依次输入N、E、Z（也即测站点已知坐标）——输入完成按F4（回车）——输入“仪高”——F4（ENT）【测站点输入完成】按F2（后视）——F3（NE/AZ）——F1（输入“N、E坐标”）——【照准后视点棱镜】——F3（是）——【后视完成，建站完成，可以可以进行放样作业】F3（放样）——F3（坐标）——依次输入NEZ坐标——镜高（如果不需要高程的话，可以不输或输入0）——F1（角度）【水平旋转仪器使得dHR为0，锁定。

你所放样的点就在照准部正前方，指挥拿棱镜的人，在望远镜视线范围内】——F1（距离）【让拿棱镜的人走，直到dHD为0，打木桩，敲钉即可】放下一个点，按F4（继续）——输入NEZ【后面重复上面步骤】备注：NEZ即是我们的XYZ。

内容简介:本指导书内容分为三个部分：1、TOPCON GTS-300系列全站仪操作使用指南.2、PENTAX PTS-V 全站仪操作使用简介.3、TOPCON GTS-312全站仪操作使用简介.一、仪器外观和功能说明1.仪器外观图1：GTS-312全站仪外观及各部件名称2.面板上按键功能——进入坐标测量模式键. ◢——进入距离测量模式键. ANG ——进入角度测量模式键. MENU ——进入主菜单测量模式键.ESC ——用于中断正在进行的操作,退回到上一级菜单. POWER ——电源开关键 ——光标左右移动键▲ ▼ ——光标上下移动、翻屏键F1、F2、F3、F4——软功能键,分别对应显示屏上相应位置显示的命令. 3.显示屏上显示符号的含义V ——竖盘读数 ；HR ——水平读盘读数（右向计数）；HL ——水平读盘读数（左向计数）； HD ——水平距离；VD ——仪器望远镜至棱镜间高差；SD ——斜距；——正在测距； N ——北坐标,相当于x ；E ——东坐标,相当于y ；Z ——天顶方向坐标,相当于高程H.二、角度测量模式功能：按ANG 键进入,可进行水平角、竖直角测量,倾斜改正开关设置.F1 OSET ：设置水平读数为000000'''.F2 HOLD ：锁定水平读数.第1页F3 HSET ：设置任意大小的水平读数.F4 P1↓： 进入第2页.F1 TILT ：设置倾斜改正开关. 第2页F2 REP ： 复测法.F3 V% ：竖直角用百分数显示.F4 P2↓：进入第3页.F1 H-BZ：仪器每转动水平角90°时,是否要蜂鸣声.F2 R/L ：右向水平读数HR/左向水平读数HL切换,一般用HR.第3页F3 CMPS ：天顶距V/竖直角CMPS的切换,一般取V.F4 P3↓：进入第1页.三、距离测量模式功能：先按◢键进入,可进行水平角、竖直角、斜距、平距、高差测量及PSM、PPM、距离单位等设置.F1 MEAS：进行测量.F2 MODE：设置测量模式,Fine/coarse/tragcking（精测/粗测/跟踪）.第1页 F3 S/A：设置棱镜常数改正值（PSM）、大气改正值（PPM）.F4 P1↓：进入第2页.F1 OFSET：偏心测量方式.F2 SO：距离放样测量方式.第2页F3 m/f/i：距离单位米/英尺/英寸的切换.F4 P2↓：进入第1页.四、坐标测量模式功能：按进入,可进行坐标（N,E,H）、水平角、竖直角、斜距测量及PSM、PPM、距离单位等设置.F1 MEAS：进行测量.F2 MODE：设置测量模式,Fine/Coarse/Tracking.第1页F3 S/A：设置棱镜改正值（PSM）,大气改正值（PPM）常数.F4 P1↓：进入第2页.F1 ：输入棱镜高.F2 ：输入仪器高.第2页F3 OCC：输入测站坐标.F4 P2↓：进入第3页.F1 OFSET：偏心测量方式.第3 页 F3 m/f/i: 距离单位米/英尺/ 英寸切换.F4 P3↓：进入第1页.五、主菜单模式功能：按MENU进入,可进行数据采集、坐标放样、程序执行、内存管理、参数设置等.DATA COLLECT(数据采集)第1页LAY OUT(点的放样)MEMORY MGR.(内存管理)PROGRAM(程序)第2页 GRID FACTOR(坐标格网因子)ILLUMINATION(照明)PARAMETRERS(参数设置)第3页CONTRAST ADJ.(显示屏对比度调整)1、MEMORY MGR.(存储管理)STATUS(显示测量数据、坐标数据文件总数)第1页(查找测量数据、坐标数据、编码库)MAINTAIN(文件更名、查找数据、删除文件). INPUT(坐标数据文件的数据输入)第2页C OORD.(删除文件中的坐标数据)INPUT(编码数据输入)TRANSFER(向微机发送数据、接收微机数据、设置通讯参数)第3页(初始化数据文件)2、PROGRAM(程序)(悬高测量)第1页(对边测量)COORD.(设置测站点Z坐标)(计算面积)第2 页TO LINE(相对于直线的目标点测量).3、 PARAMETRERS(参数设置)READING(最小读数)第1页POWER OFF(自动关机)ON/OFF(垂直角和水平角倾斜改正)第 2 页——ERROR CORRECTION(系统误差改正.注：仪器检校后必须进行此项设置)图4：点的坐标放样示意图 存储管理菜单操作可参见图2.图2：存储管理操作菜单六、全站仪的主要功能介绍说明：测量前,要进行如下设置——按◢或,进入距离测量或坐标测量模式,再按第1页的S/A （F3）.1． 棱镜常数PRISM 的设置——一般原配棱镜设置为0,国产棱镜设置为-30mm.（具体见说明书）. 2． 大气改正值PPM 的设置——按“T-P ”,分别在“TEMP.”和“PRES.” 栏,输入测量时的气温、气压.（或者按照说明书中的公式计算出PPM 值后,按“PPM ”直接输入）. 3． PSM 、PPM 设置后,在没有新设置前,仪器将保存现有设置. （一）角度测量按ANG 键,进入测角模式（开机后默认的模式）,其水平角、竖直角的测量方法与经纬仪操作方法基本相同.照准目标后,仪器即可显示水平度盘读数和竖直度盘读数. （二）距离测量先按◢ 键,进入测距模式,瞄准棱镜后,按F1（MEAS ）,即可. （三）坐标测量见图3按键步骤：1、ANG 键,进入测角模式,瞄准后视点A.2、HSET,输入测站O 至后视点的坐标方位角OA α.3、键, 进入坐标测量模式.P1, 进入第2页.4、OCC,输入测站坐标（X 0,Y 0,H 0）. 6、P1,进入第2页.: 输入仪器高. 7、P1,进入第2 页.：输入棱镜高.8、瞄准待测量点B,按MEAS,得B 点的（X B ,Y B ,H B ）. （四）零星点的坐标放样（不选择文件）见图4按键步骤为：1、按MENU ——进入主菜单测量模式.2、按LAYOUT ——进入放样程序,再按SKP ——略过选择文件.3、按（F1）,再按NEZ,输入测站O 点的坐标（x 0,y 0,H 0）；并在一栏,输入仪器高.4、按BACKSIGHT （F2）,再按NE/AZ,输入后视点A 的坐标（x A , y A ）；若不知A 点坐标而已知坐标方位角OA α,则可再按AZ,在HR 项输入OA α的值.瞄准A 点,按YES.图3：坐标测量示意图5、按LAYOUT （F3）：输入待放样点B 的坐标（x B ,y B ,H B ）及测杆单棱镜的镜高后,按ANGLE （F1）.使用水平制动和水平微动螺旋,使显示的dHR=000000''',即找到了OB 方向,指挥持测杆单棱镜者移动位置,使棱镜位于OB 方向上.6、按DIST,进行测量,根据显示的dHD 来指挥持棱镜者沿OB 方向移动,若dHD 为正,则向O 点方向移动；反之若dHD 为负,则向远处移动,直至dHD=0时,立棱镜点即为B 点的平面位置.其所显示的dZ 值即为立棱镜点处的填挖高度,正为挖,负为填. 7、按NEXT ——放样下一个点C. （五）TOPCON 全站仪与电脑的数据通讯 1、电脑中数据文件的上载（UPLOAD ）（1） 在电脑上用文本编辑软件（如Windows 附件的“写字板”程序）,输入点的坐标数据,格式为“点名,Y,X,H ”；保存类型为“文本文档”.具体见图5.（2）用“写字板”程序打开文本格式的坐标数据文件,并打开T-COM 程序,将坐标数据文件复制到T-COM 的编辑栏中.（3）用通讯电缆将全站仪的“SIG ”口与电脑的串口（如COM1）相连,在全站仪上,按MENU —MEMORY MGR.—DATA TRANSFER,进入数据传输,先在“COMM. PARAMETER ”（通讯参数）中分别设置“PROTOCOL ”（议协）为“ACK/NAK ”；“BAUD RATE ”（波特率）为9600；“CHAR./PARITY ”(校检位)为“8/NONE ”；“STOP BITS ”（停止位）为“1”.图5：编辑上载的数据文件（4）再在电脑上的T-COM 软件中点击按钮,出现“Current data are saved as:”对话框时,点“OK ”,出现如下图6的通讯参数设置对话框.按全站仪上的相同配置进行设置并选择“Read text file ”后,点“GO ”后并选择刚才保存的文件,将其打开,出现Point Details （点描述）对话框.图6：上载的数据文件(5)回到全站仪主菜单MENU 中的MEMORY MGR.—DATA TRANSFER —LOAD DATA —COORD. DATA .用INPUT 为上传的坐标数据文件输入一个文件名（如：ZBSJWJ （坐标数据文件））后,点“YES ”使全站仪处于等待数据状态（Waiting Data ）,再在电脑Point Details 对话框中点“OK ”.注：（1）可以直接在T-COM 软件编辑栏中按“点名,Y,X,H ”的格式编辑待上载的坐标数据文件.（2）完成上传后,可在全站仪上查看文件ZBSJWJ 中的各个坐标数据.（3）若通讯不成功,请检查“线缆是否与COM1连接,若是与COM2相连,则要将T-COM 软件对话框中的“Com Port ”改为COM2.（4）若使用“COM-USB 转换器”将线缆与电脑USB 接口相连时,要通过计算机管理中的端口管理,来查看接口是否是COM1或COM2,不是则要将其改为COM1或COM2.具体操作如下图6-1、6-2所示,即：“我的电脑——右键——管理——设备管理器——端口——双击——端口设置（参数与全站仪相同,即9600,8,无,1,无）——高级——选择COM2或COM1”图6-1图6-22、全站仪中数据文件的下载（DOWNLOAD）同上载一样,进行电缆连接和通讯参数的设置.点击按钮,设置通讯参数并选择“Write text file”后,再在全站仪中MEMORY MGR.—DATA TRANSFER—SEND DATA—MEAS. DATA（选择下载数据文件类型中的“测量数据文件”）.先在电脑上按“GO”,处于等待状态,再在全站仪上按“YES”,即可将全站仪中的数据下载至电脑.出现“Current data are saved as ”及“是否转换”时对话框时,点击“Cancel”.点击按钮“”,将下载的数据文件取名后保存,如：“数据采集1班1组.gt6”（保存时下载的测量数据文件及坐标数据文件均要加上扩展名gt6）.（六）批量点的坐标放样1、放样坐标数据文件的编辑及上载.可采用以下两种方法来实现：（1）数据通讯方法.按TOPCON全站仪与电脑的数据通讯中“电脑中数据文件的上载（UPLOAD）”的方法将控制点及待放样点的坐标数据文件（如：ZBSJWJ（坐标数据文件））上载至全站仪.（2）坐标输入方法.按MENU键（进入主菜单模式）——MEMORY MGR.（内存管理）——P↓（翻页）——COORD. INPUT（坐标输入）——INPUT（建立一个文件名,如：ZBSJWJ（坐标数据文件））——ENTER——分别在PT、N、E、Z栏输入第一个点的点名、X、Y、H——输入下一个点的点名、X、Y、H.2、实地放样操作如图7所示,要在控制点D3架仪后视D2点,来放样点K0+040、K0+060、K0+080三点.（1）按MENU,进入主菜单模式,选择LAYOUT（放样）.（2）在“SELECT A FILE”中,用INPUT输入或LIST选择电脑上载的坐标数据文件名（如：ZBSJWJ （坐标数据文件））.（3）在“ INPUT”中用INPUT输入或LIST选择测站点D3,并输入（仪器高）.（4）在“BACKSIGHT”中同样输入或选择后视点的点号D2.（5）瞄准后视点D2,按“YES”.（6）在“LAYOUT”中同样输入或选择待放样点号K0+040及棱镜高,则计算出要仪器旋转的水平角值HR及平距HD.（7）按ANGLE,显示目前望远镜方向与放样方向之差dHR；按DIST,显示目前立镜点与放样点间水平距离之差dHD.反复移动棱镜,当dHR和dHD均为零时,立镜点即为K0+040（8（1（2（3B（4按“（5A则按方可进行下面的数据采集.（6）按几次ESC键返回MENU第一页——再按“DATA COLLECT”—若文件名为SJCJ,按ENTER—,按“FS/SS”—输入碎部点号PT：1,忽略PCODE,移动光标至“”,输入棱镜高.（7）瞄准碎部点1上的棱镜,按MEAS—NEZ（坐标测量方式,若要进行偏心测量时,可按OFSET）,完成了点1的三维坐标采集任务；点号自动加1变为2,并在草图上标出点1.（8）若棱镜高及坐标测量方式不变时,可瞄准碎部点2上的棱镜,直接按“ALL”完成了点2的三维坐标采集任务.并在草图中标出点2.测出几个点后,要在草图上标明点间的连接关系及点所组成的地物.（9）将测量数据文件下载至电脑（方法见TOPCON全站仪与电脑的数据通讯）,将其导入各种数字成图软件（如CASS软件、CSC软件、AutoCAD软件等）.对照草图,在软件中进行编辑,形成数字图. 图10：全站仪数据转换成CASS数据注意：1、若想现场不输入测站点坐标和后视点坐标,而通过选择点号来实现时,就必须为“数据采集文件”（如：SJCJ）选择一个“坐标数据文件”（如：ZBSJWJ）.ZBSJWJ是通过T-COM软件上载或手工输入事先建立的.步骤（3）改为：按F4,翻到数据采集第二页——SELECT A FILE——用LIST或INPUT 选择或输入上载的坐标数据文件ZBSJWJ,按ENTER——按2次F4,翻到数据采集第一页—— INPUT——OCNEZ——LIST——移动光标找到测站点名B,按ENTER,检查B点的坐标后按YES——忽略ID项,移动光标至,按INPUT输入仪器高.步骤（4）改为：按ESC返回数据采集第一页——按BACKSIGHT——BS——LIST——移动光标找到后视点名A,按ENTER,检查A点的坐标后按YES——忽略PCODE项,移动光标至”,输入棱镜高.步骤（5）改为：瞄准后视点A,按MEAS——可再按NEZ 对后视点进行测量——查看测量出的后视点A的坐标和已知的后视点A的坐标是否相同,具体查看方法同上面的第（5）条.2、一旦为“数据采集文件”（如：SJCJ）选择一个“坐标数据文件”（如：ZBSJWJ）后,此关联将保存,即下次开机用LIST选择文件SJCJ后,若坐标数据文件仍用ZBSJWJ,则不用为SJCJ选择ZBSJWJ.3、数字图的形成与编辑,请参阅有关数字成图软件的说明书.将下载的TOPCON测量数据文件（如：数据采集1班1组.gt6）导入数字成图软件（如：）,必须先将扩展名为“gt6”的TOPCON数据文件转换成扩展名为“dat”的CASS数据文件.方法如右图10,打开CASS软件,在菜单“数据处理—读取全站仪数据”.若“gt6”数据是测量数据文件,则在仪器栏选“拓普康GTS-200测量”——取消“联机”——点“选择文件”,找到全站仪内存文件（如：“数据采集1班1组.gt6”）——点“选择文件”,找到CASS坐标文件（如：“数据采集1班1组.dat”）——转换.得到CASS 坐标文件（如：“数据采集1班1组.dat”）后,便可按CASS软件说明书进行数字化成图（具体略）4、当现场需要设转站进行数据采集时,由于采集出的点的坐标存在SJCJ测量文件中,不能象ZBSJWJ坐标数据文件中的点那样进行调用,故采集出的转点i三维坐标后,要手工记下转点i的三维坐标,以便下一步在i点设站时,在“ INPUT”—“OCNEZ”—NEZ中,用INPUT输入测站点i的三维坐标.若在转点i的基础上再转站j,还要记下转点j的三维坐标,以便在j点设站时,输入测点j的坐标及后视点i的坐标.5、若要将纯文本格式的坐标数据文件读入到CASS软件中,需用T-COM软件将纯文本文件转换成TOPCON的坐标数据文件（非测量数据文件）.具体操作是：将纯文本格式的坐标数据文件（格式：点名,Y,X,H）复制到T-COM软件中,点击菜单“coversion —toGTS-210/310/GPT-1000(coords)”,出现对话框后,点击OK（如图11）；再点击菜单“file—save as”,以gt6扩展名保存该文件,该文件即为TOPCON全站仪的坐标数据文件（如图12）,将其可转换成CASS格式的“dat”文件后,即可读入CASS软件中.图11：纯文本数据转换成全站仪坐标数据之一图12：纯文本数据转换成全站仪坐标数据之二数据采集操作菜单见下图13：图13：数据采集操作菜单PENTAX PTS-V全站仪操作使用简介一、宾得PTS-V系列全站仪的功能模式1、A模式和B模式按功能划分为A模式和B模式.A MODE（A模式）包含测角、测距功能；B MODE（B模式）包含多种类型的修正和测量程序的专项菜单.在A模式和B模式下显示屏上各符号的含义如下图1：图1：PENTAX PTS-V 显示屏上各符号的含义2．快捷键操作.在A或B模式下,按“007”后,屏上显示“COMMAND INPUT”,再输入各命令代码,即执行各功能（包含B模式下的功能）操作.命令代码表如下：代码功能代码功能101距离放样(Distance Stake-out)110水平角复测法（ repeat）102抄平测量（Leveling）111断面测量(3D cross section)103对边测量（RDM）112悬高测量(REM)104坐标测量（Coordinates）113后方交会（resection）105偏镜测量（ offset point）114直接距离检查（direct stake check）106等分放样（lot staking）115间接距离检查（remote stake check）107方位角/距离反算（InverseAzimuth/distance）116支距放样(offset station)108导线测量（ Traverse）117面积测量（area）109坐标放样（coordinate stake-out）118边长投影(scaling)401选择棱镜常数402大气补偿PPM改正值501距离选择最小读数504角度选择最小读数502选择断续测量次数505选择竖角模式503选择大气补偿506水平角保持507蜂鸣蜂鸣音量510电能自动断电508测量中鸣响511自动EDM断电509转900鸣响512自动照明关闭513操作标题显示是否601快速设置514EDM符号是否602工具袋515优先模式603程序设置516XYZ转换NEZ701选择温度单位702选择距离单位703选择角度单位801通讯参数二、坐标测量1、后视A点,按MODE键,进入B模式,按 SET.2、按INPUT,并按CLR清屏后,设置水平角HANG为αOA值,回车后回到A模式.3、用小钢尺量取仪器高I ,棱镜高V.4、按MODE进入B模式,按两次,进入专项菜单,在FULL MENU中选COORD.（或用快捷键按007,再按104回车）5、回车,进入STEP1,分别输入O点（X0,Y0,Z0）（此处Z0=H0+I）6、回车,进入STEP2,瞄准B点,按MEAS,得B点（X B,Y B,Z B）,则由H B=Z B-V,可得H B.三、点的坐标放样1、在A或B模式下,按007,再按109回车,进入STEP1回车.2、输入测站（X0,Y,H）回车.3、量取并输入仪器高I ,回车.4、进入STEP2,按1,选择输入后视点A的（X A,Y A,H A）,或按2,选择输入OA的坐标方位角OAα）,回车并瞄准后视点A.5、回车再回车后输入待放样点B的（X B,Y B,H B）,回车.量取并输入棱镜高V,后回车再回车.6、显示计算出的水平角和距离.瞄准B点附近一立镜点,按OK则显示水平角差值；旋转仪器,使水平角差值为零,锁定该方向,把棱镜立到该方向上,按OK再按MEAS,显示出距离差值.根据距离差值在此方向上移动棱镜,直至差值为零.此时立镜点即为要放样的B点.7、按OK,回车,回到步骤5,输入另一待放样点C（X C,Y C,H C）,及其棱镜高.四、导线测量1、按007,108回车,选NEW MEAS.,输入测站B点坐标（X B,Y B,H B）及仪器高.2、选NEZ,输入后视点A的坐标（X A,Y A,H A）,或选AZIMUTH输入坐标方位角BAα3、瞄准A点,回车,再回车,输入C点棱镜高,瞄准C点,按MEAS,显示C点坐标（X C,Y C,H C）.4、按OK出现“MEAS FINISHED NEW P ENTRT OK ”,按NO并回车,输入D点棱镜高,瞄准D点,按MEAS,显示D点,D点坐标（X D,Y D,H D）.注：以上功能与TOPCON的“坐标测量”功能相当.5、若需搬站至D点,在步骤4中,按Yes ,则退回A模式.6、在D点架好仪器后,按007,108回车.选Station PT move,回车,输入D点仪器高.7、瞄准B点,回车,再回车,输入E点棱镜高.8、瞄准E点,按MEAS,得E点坐标.注：第7步瞄准B 点,不用输入B 点坐标或DE 方位角,是因为仪器将上一次最后测量的点D 默认为下一次测量的测站点.TOPCON GTS-312全站仪操作使用简介 一、 仪器面板外观和功能说明1.仪器外观2.面板上按键功能——进入坐标测量模式键. ◢——进入距离测量模式键. ANG ——进入角度测量模式键. MENU ——进入主菜单测量模式键.ESC ——用于中断正在进行的操作,退回到上一级菜单. POWER ——电源开关键 ——光标左右移动键▲ ▼ ——光标上下移动、翻屏键F1、F2、F3、F4——软功能键,其功能分别对应显示屏上相应位置显示的命令.3.显示屏上显示符号的含义V ——竖盘读数 ；HR ——水平读盘读数（右向计数）；HL ——水平读盘读数（左向计数）；HD ——水平距离；VD ——仪器望远镜至棱镜间高差；SD ——斜距；——正在测距；N ——北坐标,相当于x ；E ——东坐标,相当于y ；Z ——天顶方向坐标,相当于高程H.二、全站仪几种测量模式介绍1、角度测量模式功能：按ANG 进入,可进行水平角、竖直角测量,倾斜改正开关设置.F1 OSET ：设置水平读数为000000'''.F2 HOLD ：锁定水平读数.第1页 F3 HSET ：设置任意大小的水平读数.F4 P1↓： 进入第2页.F1 TILT ：设置倾斜改正开关.第2页F2 REP ：复测法.F3 V% ：竖直角用百分数显示.F4 P2↓：进入第3页.F1 H-BZ：仪器每转动水平角90°时,是否要蜂鸣声.F2 R/L ：右向水平读数HR/左向水平读数HL切换,一般用HR.第3页F3 CMPS ：天顶距V/竖直角CMPS的切换,一般取V.F4 P3↓：进入第1页.2、距离测量模式功能：按◢进入,可进行水平角、竖直角、斜距、平距、高差测量及PSM、PPM、距离单位等设置.F1 MEAS：进行测量.F2 MODE：设置测量模式,Fine/coarse/tragcking （精测/粗测/跟踪）.第1页 F3 S/A：设置棱镜常数改正值（PSM）、大气改正值（PPM）.F4 P1↓：进入第2页.F1 OFSET：偏心测量方式.F2 SO：距离放样测量方式.第2页F3 m/f/i：距离单位米/英尺/英寸的切换.F4 P2↓：进入第1页.3、坐标测量模式功能：按进入,可进行坐标（N,E,H）、水平角、竖直角、斜距测量及PSM、PPM、距离单位等设置.F1 MEAS：进行测量.F2 MODE：设置测量模式,Fine/Coarse/Tracking.第1页F3 S/A：设置棱镜改正值（PSM）,大气改正值（PPM）常数.F4 P1↓：进入第2页.F1 ：输入棱镜高.F2 ：输入仪器高.第2页F3 OCC：输入测站坐标.F4 P2↓：进入第3页.F1 OFSET：偏心测量方式.第3 页 F3 m/f/i: 距离单位米/英尺/ 英寸切换.F4 P3↓：进入第1页.4、主菜单模式功能：按MENU进入,可进行数据采集、坐标放样、程序执行、内存管理（数据文件编辑、传输及查询）、参数设置等.（略）三、全站仪功能简介点的坐标放样示意图说明：测量前,要进行如下设置——按◢或,进入距离测量或坐标测量模式,再按第1页的S/A （F3）.1、棱镜常数PRISM 的设置——一般原配棱镜设置为0,国产棱镜设置为-30mm.（具体见说明书）.2、大气改正值PPM 的设置——按“T-P ”,分别在“TEMP.”和“PRES.” 栏,输入测量时的气温、气压.（或者按照说明书中的公式计算出PPM 值后,按“PPM ”直接输入）.3、PSM 、PPM 设置后,在没有新设置前,仪器将保存现有设置.（一） 角度测量按ANG 键,进入测角模式（开机后默认的模式）,其水平角、竖直角的测量方法与经纬仪操作方法基本相同.照准目标后,仪器即可显示水平度盘读数和竖直度盘读数.（二） 距离测量先按◢ 键,进入测距模式,瞄准棱镜后,按F1（MEAS ）,即可.（三） 坐标测量 按键步骤：1、ANG 键,进入测角模式,瞄准后视点A.2、HSET,输入测站O 至后视点的坐标方位角OA α.3、键, 进入坐标测量模式.P1, 进入第2页.4、OCC,输入测站坐标（X 0,Y 0,H 0）. 6、P1,进入第2页.: 输入仪器高. 7、P1,进入第2 页.：输入棱镜高.8、瞄准待测量点B,按MEAS,得B 点的（X B ,Y B ,H B ）.（四） 零星点的坐标放样（不选择文件）按键步骤：1、按MENU ——进入主菜单测量模式.2、按LAYOUT ——进入放样程序,再按SKP ——略过选择文件.3、按（F1）,再按NEZ,输入测站O 点的坐标（x 0,y 0,H 0）；并在一栏,输入仪器高.4、按BACKSIGHT （F2）,再按NE/AZ,输入后视点A 的坐标（x A , y A ）；若不知A 点坐标而已知坐标方位角OA α,则可再按AZ,在HR 项输入OA α的值.瞄准A 点,按YES.坐标测量示意图5、按LAYOUT（F3）：输入待放样点B的坐标（xB ,yB,HB）及测杆单棱镜的镜高后,按ANGLE（F1）.使用水平制动和水平微动螺旋,使显示的dHR=000''',即找到了OB 方向,指挥持测杆单棱镜者移动位置,使棱镜位于OB方向上.6、按DIST,进行测量,根据显示的dHD来指挥持棱镜者沿OB方向移动,若dHD为正,则向O点方向移动；反之若dHD为负,则向远处移动,直至dHD=0时,立棱镜点即为B点的平面位置.其所显示的dZ值即为立棱镜点处的填挖高度,正为挖,负为填.7、按NEXT——放样下一个点C.。

拓普康全站仪使用指南
引言：
拓普康全站仪是一种高精度测量仪器，用于进行土地测量和建筑测量等工程测量任务。

本文档旨在向用户提供关于拓普康全站仪的详细使用指南，包括设备启动、基本操作、测量技巧以及数据处理等方面的内容。

1. 设备启动
1.1 全站仪放置与安装：在使用全站仪之前，请先确保其安全放置在平稳的工作表面上，并连接所需的电源和数据线。

1.2 全站仪开机：按下电源按钮，等待仪器启动完成。

2. 基本操作
2.1 屏幕界面：全站仪的屏幕会显示各类测量参数和操作选项，用户可以根据需要进行选择和设置。

2.2 测量目标设置：选择需要测量的目标点，并通过光学镜头对准目标点。

2.3 操作按钮：在屏幕上的功能区或机身上的按钮可以实现不同的测量功能，如测量距离、角度、高度等。

3. 测量技巧
3.1 测量准备：在进行测量之前，尽量选择平坦的地面，确保全站仪的稳定性。

3.2 测量预处理：进行水平仪调零和仪器校准，以确保测量的准确性。

3.3 测量操作：通过调整全站仪的焦距和放大倍数，准确对准目标点，并观测测量结果。

3.4 水平校正：全站仪可通过水平仪来进行水平校正，保证测量的准确度。

4. 数据处理
4.1 数据读取：将测量数据通过数据线或存储设备传输至计算机。

4.2 数据导入软件：使用相关软件，导入全站仪的测量数据。

TKS-202全站仪操作简易流程【仪器放在测站已知点上，对中-整平】数据采集流程MENU——F1（数据采集）——F1（输入“文件名”）——输入好之后按F4（ENT）——F1（测站点输入）——F1（输入“点号”）——输入仪器高（如果不需要高程，可以不输入）——F4（测站）——F3（坐标）——依次输入N、E、Z（也即测站点已知坐标）——输入完成按F4（回车）——然后按F3（记录）【测站点输入完成】按F2（后视）——F1（输入“点号”）——输入镜高——【照准后视点棱镜】F4（后视）——F3（NE/AZ）——F1（输入“N、E坐标”）——F4——【后视完成，建站完成，可以继续数据采集测量】F3（前视/侧视）——F1（输入要测量的点的点号）——输入镜高——F3（测量）——F3（坐标）——【点号会逐渐增加，以后每次测量只要照准棱镜，按F4（同前）即可】放样流程MENU——F2（放样）——F1（输入“文件名”）——输入好之后按F4（ENT）——F1（测站点输入）——F3（坐标）——依次输入N、E、Z（也即测站点已知坐标）——输入完成按F4（回车）——输入“仪高”——F4（ENT）【测站点输入完成】按F2（后视）——F3（NE/AZ）——F1（输入“N、E坐标”）——【照准后视点棱镜】——F3（是）——【后视完成，建站完成，可以可以进行放样作业】F3（放样）——F3（坐标）——依次输入NEZ坐标——镜高（如果不需要高程的话，可以不输或输入0）——F1（角度）【水平旋转仪器使得dHR为0，锁定。

你所放样的点就在照准部正前方，指挥拿棱镜的人，在望远镜视线范围内】——F1（距离）【让拿棱镜的人走，直到dHD为0，打木桩，敲钉即可】放下一个点，按F4（继续）——输入NEZ【后面重复上面步骤】备注：NEZ即是我们的XYZ。

拓普康全站仪操作指南一、准备工作1.确保全站仪的电池电量充足，或者连接外部电源。

2.检查全站仪的各个部件是否完好无损，如测距杆、三脚架、望远镜等。

3.将全站仪放置在水平的地面上，利用调平脚调整水平。

二、开始测量1.打开全站仪的电源开关，并进行自动校准和陀螺仪校准，根据仪器的要求进行操作。

2.设置测量参数，如测量单位、测量模式、仪器高度等，并进行保存。

3.使用测距杆将全站仪定位在要测量的基准点上，调整测距杆的高度，使其与全站仪的光轴对正。

4.将三脚架放置在稳定的地面上，将全站仪安装在三脚架上，注意不要过分用力，以免损坏全站仪。

5.进行基准点的测量，对准基准点，并按下测量键进行测量。

6.移动全站仪到下一个测点，对准测点，并按下测量键进行测量。

重复此步骤测量多个测点。

7.在测点测量完成后，可以将数据保存到内部存储器或外部存储设备中。

8.如需进行更加精准的测量，可以进行反射镜的使用。

将反射镜安装在测点上，全站仪会发射一束激光，反射镜会接收到激光并反射回来，全站仪会根据接收到的反射信号进行测量。

三、数据处理1.将存储的数据导入到计算机中，使用专业的测量软件进行数据处理和分析。

2.根据需要，可以进行高程、坐标等数据的计算和转换。

3.可以生成测量报告、图表等输出结果，并进行保存和打印。

四、注意事项1.在操作全站仪时，要注意保持仪器的稳定和水平，以确保测量的准确性。

2.在进行测量前，要确保充分了解基本的测量知识和操作方法。

3.在使用全站仪时，要注意避免阳光直射、雨水浸泡等情况，以保护仪器免受损坏。

4.在使用反射镜时，要确保反射镜与全站仪之间没有遮挡物，以确保光线的正常传输。

5.切勿随意拆卸或调整全站仪的内部零件，以免影响其性能和精度。

6.在操作全站仪时，要注意避免碰撞和摔落，以防止其受损。

全站仪放线方法一：按power键打开全站仪。

整平对中。

二：按MENU键如下图；按F1键。

三：坐标输入。

如下图5-1在菜单栏里有个储存管理，按F3如图5-2往下翻页。

图5-1 图5-2图5-3按F1输入坐标，如图5-4选择刚新建的文件按F4确认如图5-5输入点号按F4确认如图5-6分别输入N坐标E坐标按F4确认然后再输入编码以此类推。

图5-3 图5-4图5-5 图5-6四：放样；a按F1键新建文件按F1输入文件名，按F4确定，进入数据采集界面。

b在数据采集界面里进行测站点输入、后视点输入，然后定向。

c再数据采集定向完后检查是否正确（有误重新定向），无误便返回菜单界面如图一按F2键进行放样。

如图1-1、1-2在放样里面选择刚刚新建的文件，注在这里不需要定向直接按F3进行放样。

图一：图1-1 图1-2如图二在这里可以选择直接输入坐标，或调用坐标、或是直接输入点号选择坐标进行放样。

在这里讲解直接输入坐标放样，按F3如图三分别输入N(X)坐标100;E(Y)100;Z（高）二维坐标放样不输高，然后按F4确认。

图二：图三：如图四按F4确认。

图四：如图五按F1角度。

如图六：把dHRT调成0°0′0″.这一步是确定该点的方向（注：角度调完后水平角不可在动，如果对中杆不在十字丝中间，你可以指挥对中杆左右移动，直到对中杆到十字丝中间为止）。

如图六按F1进行距离测量，图五：图六：如图七dDH:-98.18m,需后退98.18m，反之向前走98.18m，直到dDH:0.000m为止。

图七：再按F3查看坐标，如图八在这里只能看到小数点后两位，再按F1模式这样便可以看到小数点后三位。

如果实测坐标大于±10mm于理论坐标需重放。

反之回到前面说的第四步按F3进行数据采集。

完后放下一个点。

图八：。
