拓普康全站仪使用方法及测量原理

拓普康全站仪GTS-102N使用说明2方法二、后方交会法一、后方交会法：1.测前准备：参照《拓普康全站仪使用说明1》，选择一个同时可以看见三个点（两个坐标点和需要放样点的点）的位置架全站仪，将仪器三脚架踩入土中，如果是松软土质可以垫上碎石以稳定仪器，调平居中；2.操作仪器：（1）开机，选择文件后进入主菜单选两次放样，翻到下一页选择新点，再选后方交会法，再点跳过，输入坐标点的坐标（可以调用，参照《拓普康全站仪使用说明1》）和卷尺量得的仪器高h；（2）棱镜手在坐标点摆好棱镜，调节仪器，让仪器镜头的十字对准棱镜头后点照准，之后点屏幕上的距离测量，第二个点也是这样操作后，然后在屏幕中选择GF计算，选择后方交会法，仪器会自动生成仪器所在位置的坐标以及误差（误差x、y相加不大于可以进入下一步，否则重新照准），这里为了保险起见，我们会选择坐标测量（参照《拓普康全站仪使用说明1》）第二个照准的坐标点，看所得出的坐标和已知的坐标误差有多少（标准同上）之后回主菜单选择放样；（3）要测量坐标时，跳出主菜单选择角度测量；要放样时，过程参照《拓普康全站仪使用说明1》。

二、注意：1、操作人员有轻微的近视，一定要戴上眼镜；2、尽量不要在大风天气下测量，误差较大；全站仪不可进水，有需要可以临时打雨伞；3、在烈日或严寒天气下，工作人员注意保护好自己和仪器；4、为防止做无用功，对讲机稍微小声了就要充电了，一个全站仪的锂电池没电了也要马上充电；5、测量时除带上仪器，还需要卷尺、喷漆油漆或马克笔（记号）、远距离测量带对机机；6、仪器注意保养，轻拿轻放。

7、此种方法可以尽量离需要放样的点距离短些；测量时两个测站点和需要放样的第三个点不可连成一条直线。

8、相对第一种方法，此种方法比较容易，但所得结果的误差大些，通常只在场地受限及测量部位被遮挡时使用。

全站仪的使用内容：了解全站仪的分类、等级、主要技术指标；掌握全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法；了解全站仪的对边测量、悬高测量、面积测量等方法。

重点：全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法。

难点：全站仪测三维坐标和三维坐标放样的原理和操作方法。

教学方法：采取演示法教学。

讲解拓普康全站仪使用，在课堂上每讲一项功能后，利用多媒体课室的优点，现场演示一次，并将操作过程通过投影仪投影到屏幕上，起到直观、形象的效果，使学生能迅速掌握全站仪的使用。

§ 7.1 全站仪（total station）的功能介绍随着科学技术的不断发展，由光电测距仪，电子经纬仪，微处理仪及数据记录装置融为一体的电子速测仪（简称全站仪）正日臻成熟，逐步普及。

这标志着测绘仪器的研究水平制造技术、科技含量、适用性程度等，都达到了一个新的阶段。

全站仪是指能自动地测量角度和距离，并能按一定程序和格式将测量数据传送给相应的数据采集器。

全站仪自动化程度高，功能多，精度好，通过配置适当的接口，可使野外采集的测量数据直接进入计算机进行数据处理或进入自动化绘图系统。

与传统的方法相比，省去了大量的中间人工操作环节，使劳动效率和经济效益明显提高，同时也避免了人工操作，记录等过程中差错率较高的缺陷。

全站仪的厂家很多，主要的厂家及相应生产的全站仪系列有：瑞士徕卡公司生产的 TC 系列全站仪；日本 TOPCN （拓普康）公司生产的 GTS 系列；索佳公司生产的 SET 系列；宾得公司生产的 PCS 系列；尼康公司生产的 DMT 系列及瑞典捷创力公司生产的 GDM 系列全站仪。

我国南方测绘仪器公司 90 年代生产的NTS 系列全站仪填补了我国的空白，正以崭新的面貌走向国内国际市场。

全站仪的工作特点：1、能同时测角、测距并自动记录测量数据；2、设有各种野外应用程序，能在测量现场得到归算结果；3、能实现数据流；一、TOPCON 全站仪构造简介图1为宾得全站仪 PTS-V2 ，图2为尼康 C-100 全站仪，图3为智能全站仪GTS-710，图4为蔡司Elta R系列工程全站仪，图5为徕卡TPS1100系列智能全站仪。

拓普康GTS-102N全站仪简明使用教程（点放样篇）⏹需要的人员仪器操作员一名，立杆人员一名，标记人一名⏹需要的设备1.拓普康全站仪一台（箱子内必备卷尺一把，平时卷尺不得随意拿出全站仪箱子，原配电池AB两块，每次出发前，务必检查卷尺和电池，确保电池电量充足，核对仪器内的控制点坐标数据和待放样点数据）2.对中杆、棱镜各一（出发前，检查水准气泡是否完好，棱镜是否完好）3.脚架一副（首选木质脚架）4.对讲机两台（每次出发前，开机对讲测试，确保两台对讲机频道一致，电量充足，完工回到办公室记得充电）5.纸质记事本、笔各一（以便于测量过程中随时记录临时的点位坐标）⏹具体操作步骤设站1.把仪器精确架设在点位上，依次粗平-精平-开机检查电量，对讲机开机测试2.主菜单-数据采集-输入-1012（测量日期）-确定，然后就会进入数据采集功能的主菜单3.F1测站点输入-F4测站-F2调用-F2查找，查找到架设仪器所在的点位名称-回车-是4.按向下箭头，光标移动到仪器高-F1输入-光标移动到仪器高-F3CLR-输入尺子量取的仪器高，比如1.45，按F4ENT，弹出询问界面，按F3是，仪器高输入完毕，又弹出记录询问框，按F3是，记录测站设置，设站完毕后视1.测站点输入完毕后，会回到数据采集主界面，此时按F2后视进入到后视设置窗口2.在后视点窗口中，按F4后视进入后视点选择界面，按上下箭头使光标移动到后视点，按F4回车-检查后视点NEZ各项数据是否准确，准确就点击F3是，如果错误就重新选择或输入，本例假设数据准确。

3.回到后视点界面，光标移动到镜高，按F1输入，进入镜高界面，光标移动到镜高，按F3CLR清除显示值，输入镜高实际值，F4ENT确认4.自动回到后视点界面，按F3测量，进入到后视点测量界面，按F1角度-对准棱镜，数秒后，仪器蜂鸣器会嘀嘀嘀提示，说明后视成功注意：测量之前需要再一次确认全站仪是否架设准确，圆水准和管水准气泡是否居中，控制点是否对中，一切正常后，用对讲机喊立杆人员扶好棱镜，气泡居中，确认棱镜高，棱镜对准全站仪方向，立杆人员原地待命，静候步骤5完成5.后视完毕回到数据采集主界面，按F3前视/侧视进入数据采集界面，此时立杆人员不要动，仍然立杆在后视点上，仪器对准棱镜，点击F3测量，输入点号，比如01，然后按F3坐标，开始测量后视点坐标，测量后视点完成后，点击F2查找-F2最后一个数据，就显示刚才测量的后视点坐标数据，然后跟实际后视点坐标数据比较，如果点位误差在一公分左右，就属于正常，可进行下一步工作；如果误差偏大，则说明仪器架设有问题或者后视有问题，需要重新架站。

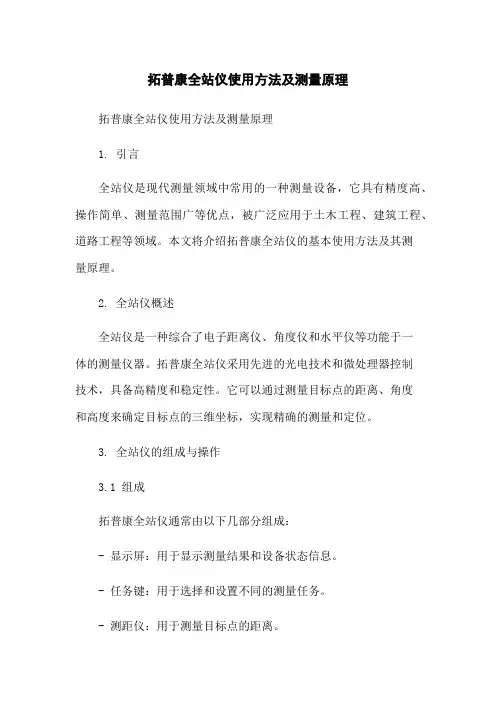

拓普康全站仪使用方法及测量原理拓普康全站仪使用方法及测量原理1. 引言全站仪是现代测量领域中常用的一种测量设备，它具有精度高、操作简单、测量范围广等优点，被广泛应用于土木工程、建筑工程、道路工程等领域。

本文将介绍拓普康全站仪的基本使用方法及其测量原理。

2. 全站仪概述全站仪是一种综合了电子距离仪、角度仪和水平仪等功能于一体的测量仪器。

拓普康全站仪采用先进的光电技术和微处理器控制技术，具备高精度和稳定性。

它可以通过测量目标点的距离、角度和高度来确定目标点的三维坐标，实现精确的测量和定位。

3. 全站仪的组成与操作3.1 组成拓普康全站仪通常由以下几部分组成：- 显示屏：用于显示测量结果和设备状态信息。

- 任务键：用于选择和设置不同的测量任务。

- 测距仪：用于测量目标点的距离。

- 角度仪：用于测量目标点的水平角度和垂直角度。

- 各类传感器：用于收集测量所需的数据。

3.2 操作步骤使用拓普康全站仪进行测量时，可以按照以下步骤进行操作：1. 打开电源并等待设备启动。

2. 设置测量任务：根据测量需要，选择相应的测量任务，如测量距离、测量角度等。

3. 校准仪器：根据需要，进行水平仪和垂直仪的校准。

4. 对准目标点：通过调整仪器的望远镜和平台，对准所需测量的目标点。

5. 进行测量：根据设备显示的指引，进行测量操作，如按下测量键，获取距离和角度数据。

6. 记录和处理测量数据：将测量数据记录下来，并进行相关的数据处理和分析。

4. 拓普康全站仪的测量原理拓普康全站仪是利用光学原理和电子技术实现测量的。

其测量原理如下：1. 距离测量原理：全站仪通过发射一束红外线或激光束，利用光电传感器接收被测物体反射回来的光信号，通过测量光束的时间差和速度，计算出目标点的距离。

2. 角度测量原理：全站仪通过内置的角度传感器测量仪器与目标点之间的水平角度和垂直角度。

角度传感器可以精确地测量仪器的旋转角度并将其转化为数字信号。

3. 高度测量原理：全站仪通常使用接触式或非接触式的高度传感器来测量目标点的高度。

拓普康GTS-102N全站仪简明使用教程（点放样篇）⏹需要的人员仪器操作员一名，立杆人员一名，标记人一名⏹需要的设备1.拓普康全站仪一台（箱子内必备卷尺一把，平时卷尺不得随意拿出全站仪箱子，原配电池AB两块，每次出发前，务必检查卷尺和电池，确保电池电量充足，核对仪器内的控制点坐标数据和待放样点数据）2.对中杆、棱镜各一（出发前，检查水准气泡是否完好，棱镜是否完好）3.脚架一副（首选木质脚架）4.对讲机两台（每次出发前，开机对讲测试，确保两台对讲机频道一致，电量充足，完工回到办公室记得充电）5.纸质记事本、笔各一（以便于测量过程中随时记录临时的点位坐标）⏹具体操作步骤设站1.把仪器精确架设在点位上，依次粗平-精平-开机检查电量，对讲机开机测试2.主菜单-数据采集-输入-1012（测量日期）-确定，然后就会进入数据采集功能的主菜单3.F1测站点输入-F4测站-F2调用-F2查找，查找到架设仪器所在的点位名称-回车-是4.按向下箭头，光标移动到仪器高-F1输入-光标移动到仪器高-F3CLR-输入尺子量取的仪器高，比如1.45，按F4ENT，弹出询问界面，按F3是，仪器高输入完毕，又弹出记录询问框，按F3是，记录测站设置，设站完毕后视1.测站点输入完毕后，会回到数据采集主界面，此时按F2后视进入到后视设置窗口2.在后视点窗口中，按F4后视进入后视点选择界面，按上下箭头使光标移动到后视点，按F4回车-检查后视点NEZ各项数据是否准确，准确就点击F3是，如果错误就重新选择或输入，本例假设数据准确。

3.回到后视点界面，光标移动到镜高，按F1输入，进入镜高界面，光标移动到镜高，按F3CLR清除显示值，输入镜高实际值，F4ENT确认4.自动回到后视点界面，按F3测量，进入到后视点测量界面，按F1角度-对准棱镜，数秒后，仪器蜂鸣器会嘀嘀嘀提示，说明后视成功注意：测量之前需要再一次确认全站仪是否架设准确，圆水准和管水准气泡是否居中，控制点是否对中，一切正常后，用对讲机喊立杆人员扶好棱镜，气泡居中，确认棱镜高，棱镜对准全站仪方向，立杆人员原地待命，静候步骤5完成5.后视完毕回到数据采集主界面，按F3前视/侧视进入数据采集界面，此时立杆人员不要动，仍然立杆在后视点上，仪器对准棱镜，点击F3测量，输入点号，比如01，然后按F3坐标，开始测量后视点坐标，测量后视点完成后，点击F2查找-F2最后一个数据，就显示刚才测量的后视点坐标数据，然后跟实际后视点坐标数据比较，如果点位误差在一公分左右，就属于正常，可进行下一步工作；如果误差偏大，则说明仪器架设有问题或者后视有问题，需要重新架站。

全站仪拓普康G T S-102N使用手册1 -CAL-FENGHAI.-(YICAI)-Company One1拓普康全站仪GTS-102N使用说明1一、基本方法：1.测前准备：已知两个或以上能够互相看见的控制点（国家测绘局给出）的坐标，设为A1、A2点，选择其中一个A1为测站点，在在坐标点中心处架立仪器，调节三脚架使仪器的圆水准器居中整平，架好后观察最下方光学对中器（看不清时可以旋转调节直到看清地面），微微移动三脚架，通过目镜找准测站点的中心，大致对准中心就调节仪器下部的三个角螺旋（图一），在误差较大时不需要太精准大致对准就可以，微调仪器下部的三个螺旋时，如图一，先同时调整前方两螺旋（同时内旋或外旋）直到管水准器居中后，将仪器转动90度（一般向着将要放样的方向转，误差较小），调节刚才那未碰过的那第三螺旋到居中，之后转回去重复这两步，直到两个方向上水准点同时居中，且光学对中器对准下方水准点中心（光学对中器对准误差很小时不需要移动三角架，只用微微移动三脚架上方的仪器头再拧紧即可），用尺子量出从水准点到仪器中间标志高度“h”。

棱镜手在另一个已知坐标控制点架好棱镜，棱镜头对准仪器镜头且棱镜杆圆水准器要居中；图一2.操作仪器：（1）使用GTS-102N全站仪，开机power，第一次操作时在主菜单按键盘右边MENU键选数据储存管理f3，f1输入，选择建立文件如“haisan”（ALP数字字母切换，SPC空格，CLR清空,ENT确定），把已知测站点的坐标编号、输入（x、y、z）保存，至少2坐标点，再选择放样；下一次可以直接在MENU选择放样，调用此文件就可以了；（2）回到主菜单，选择放样，输入测站点坐标，也可以选择调用这此点，输入刚才卷尺量得的仪器高“h”，那么全站仪就照准了仪器下方的测站点中心；（3）棱镜手到另一个已知的控制点架好棱镜，先在粗瞄准器下大致对准棱镜，旋转调节全站仪镜头对准棱镜底的针尖，之后垂直方向上对准棱镜，对准后调节水平制动螺旋（前方的为水平制动螺旋，后方为垂直制动螺旋）锁定，再调节望远镜焦距螺旋看到棱镜，微调水平微动螺旋；垂直方向上对准仪器，垂直制动螺旋锁定，微调垂直微动螺旋，直到照准棱镜手手持的棱镜头中心。

拓普康全站仪使用方法及测量原理
拓普康全站仪使用方法及测量原理
一、引言
二、拓普康全站仪的基本功能
拓普康全站仪是一种高精度的测量仪器，具备以下基本功能：
1. 观测和记录地面点的水平角和垂直角；
2. 通过水平仪和垂直仪进行水平和垂直校准；
3. 确定测量点的水平距离和高程差；
4. 储存和传输测量数据。

三、使用方法
拓普康全站仪的使用方法如下：
1. 设置仪器：在使用全站仪之前，需要进行仪器设置。

将全站仪放置在稳定的三脚架上，调整水平仪和垂直仪，使其保持水平和垂直状态。

2. 定位测量点：使用全站仪的定位功能，将其对准待测点。

3. 观测和记录数据：通过观测目标点的水平角和垂直角，以及测量点的水平距离和高程差，记录测量数据。

4. 数据处理和存储：将测量数据通过电脑或移动设备进行处理和存储，测量报告。

四、测量原理
拓普康全站仪的测量原理主要包括以下内容：
1. 角度测量原理：全站仪通过水平角和垂直角的测量，确定测量点在水平和垂直方向上的位置。

水平角的测量使用水平仪，垂直角的测量使用垂直仪。

2. 距离测量原理：全站仪通过激光和红外线技术，测量测量点与仪器之间的水平距离和高程差。

激光测距仪可以利用激光束测量水平距离，而红外线测高仪可以测量高程差。

3. 数据处理原理：全站仪通过将测量数据传输至电脑或移动设备，利用相应的软件对数据进行处理和存储。

常见的数据处理方法包括坐标转换、图像处理等。

五、。

拓普康全站仪使用方法及测量原理拓普康全站仪使用方法及测量原理1·简介拓普康全站仪是一种用于测量地理空间位置和方位的现代测量仪器。

它结合了全球定位系统（GPS）、全反射棱镜和陀螺仪等技术，能够进行高精度的三维测量。

本文档将介绍拓普康全站仪的使用方法和测量原理。

2·仪器组成拓普康全站仪主要由以下部分组成：●主机：用于控制仪器的各项功能和显示测量结果。

●望远镜：用于观测和瞄准测量目标。

●三轴井座：可以固定全站仪并进行精确调整。

●电池：提供仪器的电力供应。

3·仪器准备在使用拓普康全站仪之前，需要进行以下准备工作：●检查电池电量，确保充足的电力供应。

●校准仪器，确保测量结果的准确性。

●准备测量基准点和目标点，以便测量时进行瞄准。

4·仪器使用方法4·1 设置基准点在测量之前，需要设置基准点，作为测量的参考。

方法如下：●在地面上选择一个稳定的点作为基准点。

●使用全站仪进行准确的定位，并记录基准点的坐标。

4·2 瞄准目标点在进行测量时，需要将全站仪准确地瞄准目标点。

方法如下：●使用全站仪的望远镜进行观测，将目标点对准望远镜的十字线。

●调整望远镜的焦距和放大倍数，以确保观测清晰准确。

4·3 进行测量在完成瞄准后，可以进行测量。

方法如下：●使用全站仪的测量功能，进行水平和垂直的测量。

●根据需要，可以进行多次测量，以提高测量结果的准确性。

5·测量原理拓普康全站仪的测量原理基于三角测量和角度测量的原理。

通过测量目标点和基准点之间的角度和距离，可以确定目标点的空间位置和方位。

6·附件本文档附带以下附件：●拓普康全站仪用户手册：提供更详细的关于仪器使用和维护的说明。

7·法律名词及注释●全球定位系统（GPS）：由美国国防部研发的一套基于卫星定位的全球定位系统。

●全反射棱镜：通过全反射原理，将光线反射回原路，用于测量光线的方向和距离。

内容简介:本指导书内容分为三个部分：1、TOPCON GTS-300系列全站仪操作使用指南。

2、PENTAX PTS-V 全站仪操作使用简介。

3、TOPCON GTS-312全站仪操作使用简介。

一、仪器外观和功能说明1.仪器外观图1：GTS-312全站仪外观及各部件名称2.面板上按键功能——进入坐标测量模式键。

◢——进入距离测量模式键。

ANG ——进入角度测量模式键。

MENU ——进入主菜单测量模式键。

ESC ——用于中断正在进行的操作，退回到上一级菜单。

POWER ——电源开关键 ——光标左右移动键▲ ▼ ——光标上下移动、翻屏键F1、F2、F3、F4——软功能键，分别对应显示屏上相应位置显示的命令。

3.显示屏上显示符号的含义V ——竖盘读数 ；HR ——水平读盘读数（右向计数）；HL ——水平读盘读数（左向计数）；HD ——水平距离；VD ——仪器望远镜至棱镜间高差；SD ——斜距；*——正在测距； N ——北坐标，相当于x ；E ——东坐标，相当于y ；Z ——天顶方向坐标，相当于高程H 。

二、角度测量模式功能：按ANG 键进入，可进行水平角、竖直角测量，倾斜改正开关设置。

F1 OSET ：设置水平读数为000000'''。

F2 HOLD ：锁定水平读数。

第1页F3 HSET ：设置任意大小的水平读数。

F4 P1↓：进入第2页。

F1 TILT ：设置倾斜改正开关。

第2页F2 REP ：复测法。

F3 V% ：竖直角用百分数显示。

F4 P2↓：进入第3页。

F1 H-BZ：仪器每转动水平角90°时，是否要蜂鸣声。

F2 R/L ：右向水平读数HR/左向水平读数HL切换，一般用HR。

第3页F3 CMPS ：天顶距V/竖直角CMPS的切换，一般取V。

F4 P3↓：进入第1页。

三、距离测量模式功能：先按◢键进入，可进行水平角、竖直角、斜距、平距、高差测量及PSM、PPM、距离单位等设置。

拓普康全站仪GTS-3002LN详细使用方法一、仪器面板外观和功能说明面板上按键功能如下：——进入坐标测量模式键。

◢——进入距离测量模式键。

ANG ——进入角度测量模式键。

MENU ——进入主菜单测量模式键。

ESC ——用于中断正在进行的操作，退回到上一级菜单。

POWER ——电源开关键◢◣——光标左右移动键▲ ▼ ——光标上下移动、翻屏键F1 、F2 、F3 、F4 ——软功能键，其功能分别对应显示屏上相应位置显示的命令。

显示屏上显示符号的含义：V ——竖盘读数；HR ——水平读盘读数（右向计数）；HL ——水平读盘读数（左向计数）；HD ——水平距离；VD ——仪器望远镜至棱镜间高差；SD ——斜距；* ——正在测距；N ——北坐标，x ；E ——东坐标，y ；Z ——天顶方向坐标，高程H 。

二、全站仪几种测量模式介绍1、全站仪角度测量模式功能：按ANG进入，可进行水平角、竖直角测量，倾斜改正开关设置。

第1页置零：设置水平读数为：0°00ˊ00"。

F2 HOLD：锁定水平读数。

F3置盘：设置任意大小的水平读数。

F4 P1↓：进入第2页。

第2页F1 倾斜：设置倾斜改正开关。

F2 复测：复测法。

F3 V%：竖直角用百分数显示。

F4 P2↓：进入第3页。

第3页F1 H-蜂鸣：仪器每转动水平角90°时，是否要蜂鸣声。

F2 R/L：右向水平读数HR/左向水平读数HL切换，一般用HR。

F3 竖角：天顶距V/竖直角CMPS的切换，一般取V。

F4 P3↓：进入第1页。

2、距离测量模式功能：按◢进入，可进行水平角、竖直角、斜距、平距、高差测量及PSM、PPM、距离单位等设置。

第1页F1测量：进行测量。

F2模式：设置测量模式，Fine/coarse/tragcking(精测/粗测/跟踪)。

F3 NP/P：设置无/有棱镜模式切换。

F4 P1↓：进入第2页。

第2页F1 偏心：偏心测量方式。

拓普康全站仪使用方法及测量原理拓普康全站仪是一种现代化的测量仪器，可广泛应用于土木工程、建筑工程、道路工程等领域。

全站仪通过高精度的角度和距离测量，可以实现三维空间中的点位测量、曲线测量、坐标测量、角度测量等功能。

下面将详细介绍拓普康全站仪的使用方法及其测量原理。

一、拓普康全站仪的使用方法1.准备工作：在使用全站仪之前，需要先进行准备工作，包括仪器的搭建、校准和设置参数等操作。

(1)仪器搭建：将全站仪放置在三脚架上，并确保仪器处于水平状态。

通过调整三脚架的螺旋腿，使仪器处于水平状态。

(2)校准：在使用全站仪之前，需要进行水平和垂直校准。

水平校准通过调整仪器的水平仪，使其指示在中心位置。

垂直校准通过调整仪器的气泡，使其指示在垂直位置。

(3)设置参数：根据实际需求，设置全站仪的测量模式、单位制、坐标系统等参数。

2.测量操作：全站仪的测量操作主要包括点测量和曲线测量两个过程。

(1)点测量：在点测量过程中，需要对测点进行测量。

首先，朝向测点，并使用全站仪测量该点的水平角度、垂直角度和斜距。

然后，移动到下一个测点进行测量。

(2)曲线测量：曲线测量是通过测量一系列点来确定曲线的形状和位置。

在曲线测量过程中，首先需要设置曲线的起点和终点，并确定曲线的顶点数。

然后，朝向起点，并使用全站仪测量其水平角度、垂直角度和斜距。

接着，移动到下一个顶点，并继续测量，直至测量完所有的顶点。

最后，通过计算和分析测量数据，确定曲线的形状和位置。

3.数据处理：测量完成后，需要对采集到的测量数据进行处理和分析，以获取最终的测量结果。

数据处理主要包括坐标计算、误差修正、曲线拟合等操作。

通过这些操作，可以获得点位的坐标数据、曲线的参数数据等。

二、拓普康全站仪的测量原理1.角度测量原理：全站仪通过两个相互垂直的角度传感器来测量水平角度和垂直角度。

每个角度传感器由一个细长的磁性条、一对线圈和一个检测器组成。

当仪器在水平和垂直方向上旋转时，磁性条和线圈之间的相对位移将改变线圈中的电感，从而测量角度。

拓普康全站仪使用方法及测量原理1. 引言全站仪是测量地面上各种物体位置、高程和角度的一种仪器。

拓普康全站仪是目前市场上比较流行的全站仪之一，具有高精度、高效率和易于使用等优点。

本文将介绍拓普康全站仪的使用方法及测量原理。

2. 使用方法2.1 设置测站在开始使用全站仪进行测量之前，需要设置测站。

选择一个稳定的地点，并使用三脚架将全站仪固定在地面上。

确保三脚架稳固，避免在测量过程中产生不必要的错误。

2.2 校准仪器在开始实际测量之前，需要对全站仪进行校准。

校准的目的是确保全站仪的测量结果准确可靠。

校准包括水平校准和垂直校准。

水平校准主要是调整全站仪的水平度，垂直校准则是保证仪器的垂直度。

校准操作通常由仪器的内部软件引导完成，按照提示进行校准即可。

2.3 设置目标点在测量前需要设置目标点，即测量的目标物体或地点。

可以通过放置反射器或选择地面上的明显特征点作为目标点。

设置好目标点后，确保全站仪的视线能够清晰地对准目标点。

2.4 进行测量测量前，需要设置测量的参数，如测量模式、测量单位等。

根据实际需要选择合适的测量参数。

在测量过程中，通过观察全站仪的显示屏上的数据，可以获取目标点的水平角度、垂直角度和距离等信息。

3. 测量原理拓普康全站仪是基于激光测距原理进行测量的。

激光发射器发出一束激光，经过目标点反射回来后，被接收器接收到。

通过计算激光的传播时间和接收到的强度，可以确定目标点的距离和角度。

全站仪还配备了一台内置的电子四轴平台，可以通过内部陀螺仪和电子罗盘等传感器实现自动水平调整和方向锁定。

这样可以保证测量的准确性和可靠性。

4.拓普康全站仪是一种高精度、高效率和易于使用的测量仪器。

通过正确设置测站、进行校准、设置目标点和进行测量，可以获取目标点的水平角度、垂直角度和距离等信息。

其测量原理是基于激光测距原理，并配备了自动水平调整和方向锁定功能。

在实际使用过程中，需要注意选择合适的测量参数，保持仪器的稳定和准确校准。

拓普康全站仪使用方法及测量原理拓普康全站仪使用方法及测量原理章节一：简介1.1 仪器概述本章将对拓普康全站仪进行简要介绍，包括其主要功能、适用范围以及特点。

1.2 性能参数本节将详细拓普康全站仪的性能参数，包括测角精度、测距精度、工作距离等重要指标。

章节二：仪器准备2.1 准备工作本节将介绍使用拓普康全站仪前需要进行的准备工作，包括电池安装、固定三脚架、调试水平仪等。

2.2 仪器初始化本节将演示如何进行拓普康全站仪的初始化操作，包括打开仪器、校正仪器、设置测量参数等步骤。

章节三：测量操作3.1 观察测量本节将介绍如何进行观察测量，包括测量点的选择、准星对准、读取数据等步骤，以确保测量的准确性。

3.2 快速测量本节将介绍如何使用拓普康全站仪进行快速测量，包括快速观察测量、测量测距等操作，以提高工作效率。

3.3 连续测量本节将演示如何使用拓普康全站仪进行连续测量，适用于测量较大范围的工程项目。

章节四：数据处理4.1 数据传输本节将介绍如何将拓普康全站仪测得的数据传输到计算机或其他设备，以方便后续数据处理和分析。

4.2 数据处理软件使用本节将介绍拓普康全站仪配套的数据处理软件的使用方法，包括数据导入、坐标计算、图形绘制等操作。

章节五：测量原理5.1 角度测量原理本节将详细介绍拓普康全站仪的角度测量原理，包括测角仪、编码器等关键技术的工作原理。

5.2 距离测量原理本节将详细介绍拓普康全站仪的距离测量原理，包括相位测量法、时间测量法等方法的原理解析。

附件：附件一：拓普康全站仪用户手册附件二：拓普康全站仪数据处理软件法律名词及注释：1.观察测量：是指使用全站仪对指定点进行观察、测量并记录数据的过程。

2.快速测量：是指使用全站仪进行快速、迅速的测量操作，以提高测量效率。

3.连续测量：是指使用全站仪在测量过程中保持连续观测的状态，适用于大范围工程的测量。
