电流做功与电功率

物理电功电功率知识点物理电功电功率知识点一、电功1.定义:电流所做的功。

2.电流做功的实质:电流做功的过程是电能转化为其它形式的能的过程，电功是电能转化的量度。

电功是过程量，电流做功时，总伴随着能量状态的变化。

电流通过用电器所做的功的数值与该用电器此时消耗的电能数值完全相同。

3.电功的公式及其变换式:W=UIt(变换式W=U2/Rt，W=I2Rt)，即电流在某段电流上所做的功，等于这段电路两端的电压、电路中的电流和通电时间的乘积。

4.电功的单位;焦耳(J)、千瓦时(kwh)5.电功测量:电能表是测量电功的仪表。

二、电功率1.定义及意义:电流在单位时间内所做的功叫电功率。

电流做功不仅有大小而且有快慢之分。

用电器的功率表示做功的快慢。

电功率大的用电器只能说明用电器电流做功快，并不表示电流做功的多少。

2.公式:P=W/t=UIt=UI，该公式适用于任何电器。

3.单位:瓦特(W)，千瓦(kw)4.额定电压与额定功率:额定电压是用电器正常工作时的电压，额定功率是用电器在额定电压下的功率。

5.测小灯泡的电功率:(1)实验原理;(2)实验电路图;(3)实验步骤;(4)数据处理。

三、焦耳定律1.焦耳定律:电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比。

2.焦耳定律的数学表达式:Q=I2Rt四、熟记电学中基本量的规律和特点，进行电功、电功率和电热的计算物理量(符号)公式单位(符号)串联电路特点并联电路特点电功(W)电功率(P)电热(Q)物理学习方法有哪些1重视定义和公式初中生要想学好物理一定要重视定义和公式。

在学习物理时，我们经常用到的有很多公式，有些公式表面没有什么联系，但是内在是有一些联系的，如果我们经常进行公式的推导，找出这些公式的内在联系，那么我们在做题时就会非常的顺手。

2重视知识点之间的联系初中生学好物理的方法之一就是重视知识点之间的联系，相比其他学科，物理各个知识间的联系性更强，考试卷子试题非常综合，即在同一道题中会考察到多个考点。

电流做功与电功率一1．有两灯如图所示，L1，L2分别标有“15V、1A”、“10V、0.5A”的字样，其中一灯正常发光时，它们的功率之比是（）A．4：3 B．3：4 C．5：3 D．3：22．如图所示，将两只额定电压相同的小灯泡L1，L2串联在电路中，闭合开关后，发现灯L1较暗，灯L2较亮，其原因是（）A．灯L2的电流较小B．灯L2的电阻较小C．灯L2的额定功率较小D．灯L2的额定功率较大3．如图，电源电压恒为4.5V，灯泡L标有“3V 0.9W”字样，在不损害电路元件的情况下，下列判断正确的是（）A．该电路的最大功率是1.35WB．滑动变阻器的阻值可以调到零C．滑片向左移动时，电压表示数变大D．滑片向右移动时，灯泡消耗的功率变大4．如图所示的电路中，电源电压为20V，定值电阻R为20Ω，滑动变阻器标有“30Ω1A”字样，电压表选用的量程是0～15V，在该电路正常使用的情况下，则（）A．电路消耗的最大功率为20WB．电路消耗的最小功率为8WC．电压表的最小示数为5VD．滑动变阻器接入电路的最小阻值为10Ω5．冬天来临，小王给奶奶买了一个“暖手宝”．该“暖手宝”加热过程中所产生的电热与时间的关系如图所示，由此可知该“暖手宝”加热时的功率约为（）A．2400W B．400W C．40W D．24W6．如图所示的电路中，电源电压保持不变，R1=10Ω．当开关S1闭合，S2、S3断开时，电压表的示数为U1．R2消耗的功率为P2；当开关S1、S2、S3都闭合时，电压表的示数为U1′，R2消耗的功率为P2′，且电流表A1的示数为0.9A．已知U1：U1′=1：6，P2：P2′=1：9，下列结论错误的是（）A．开关S1闭合，S2、S3断开时，电流表A2的示数为0.1AB．开关S1闭合，S2、S3断开时，电路消耗的总功率为0.6WC．开关S1、S2、S3都闭合时，电流表A2的示数为1.1AD．开关S1、S2、S3都闭合时，R2和R3消耗的总功率为5.4W7．将灯L1接在电压为6V的电路中，功率为6W，若保持电路电压不变，再在电路中连入电灯L2，其灯泡上标示的数字如图所示，使电路的总功率为9W，在下图所示的电路中，连接正确的是（）A．B．C．D．8．关于“12V 4W”的小灯泡L1和“9V 3W”的小灯泡L2，下列说法正确的是（）A．L l和L2正常工作时的电阻一样大B．L l和L2串联在一起使用时，两灯消耗的功率一样多C．L l和L2并联在一起使用时，两灯消耗的功率一样多D．L2串联一个9Ω的电阻接在12V电路中，也能正常发光9．某白炽灯铭牌上标有“220V 40W”的字样，关于这盏白炽灯的说法正确的是（）A．该灯只能在220V的电压下工作B．该灯工作时的电功率一定为40WC．该灯正常工作时的电流为5.5AD．该灯正常工作时的电阻为1210Ω10．如图所示电路，电源电压恒为6伏，L1标有“6V 7.2W”，L2标有“6V 3.6W”，忽略温度对灯丝电阻的影响，下列说法正确的是（）A．仅闭合S1、S3，L1不亮，L2亮B．仅闭合S2、S3，电流表读数为0.6安C．仅闭合S1、S2，电路总电阻为15欧D．仅闭合S3，电路消耗的总功率为10.8瓦11．如图所示，电源电压恒定，小灯泡L1、L2均标有“12V 6W”字样（设灯丝电阻不变），当S1、S2闭合时，灯L1正常发光，当S1闭合，S2断开时，两盏灯的总功率（）A．3W B．6W C．12W D．1.5W12．如图，两个滑动变阻器并联在电路中，滑动端均位于滑动变阻器的正中间，闭合开关后，两电流表示数相等，现移动滑动端，使两滑动变阻器的电阻改变量相同．若一个滑动变阻器的功率改变量是另一个滑动变阻器的功率改变量的两倍，则（）A．滑动端移动方向相反，滑动变阻器的电阻改变量是其总电阻的三分之一B．滑动端移动方向相反，滑动变阻器的电阻改变量是其总电阻的六分之一C．滑动端移动方向相同，滑动变阻器的电阻改变量是其总电阻的三分之一D．滑动端移动方向相同，滑动变阻器的电阻改变量是其总电阻的六分之一13．如图甲，两个灯泡串联在电路中，电源电压为6V，L1的额定电压为3V，L2的额定电压为2V．通过两个灯泡的电流与其两端电压的关系如图乙所示，闭合开关后，当滑动变阻器的滑片滑至中点时，其中一个灯泡正常发光，另一个不损坏，下列说法中正确的是（）A．正常发光的小灯泡是L2，其额定功率为0.3WB．正常发光的小灯泡是L1，其额定功率为0.45WC．当L2两端电压为1.5V时，通过它的电流为0.15AD．此时滑动变阻器两端电压是1.5V二、填空题（共6小题）14．电能表的表盘标有“5000r/kW•h”的字样，用它来测量某一家用电器的额定功率，把家中的其它用电器都断开，只接入该用电器，电热器在额定电压下工作半小时，电能表的转盘恰好转过300圈，若电路中没有发生漏电现象，则该用电器的额定功率为W，这半小时内消耗的电能是kW•h．15．如图所示，滑动变阻器的最大阻值为9Ω，电源电压保持不变．当滑动变阻器的滑片P在a端，S和S1都闭合时，电流表A的示数为2A，灯泡正常发光；当S闭合，S1断开，滑片P滑到b端时，电压表的示数为4.5V，此时灯泡L的实际功率为W；灯泡L的额定电压为V．16．如图甲所示的两个电流表均为学校实验室里常用的电流表，见图乙．闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯L1和L2的所消耗的电功率P1和P2的比值为．17．如图所示，电阻R与小灯泡连接在电路中，当闭合开关S1、S2时，电阻R被，此时灯泡的电功率为9W．S1闭合S2断开时，灯泡的电功率为1W（不考虑灯泡的电阻随温度而发生变化），则此时电阻R 消耗的电功率为W．18．如图所示，电源电压保持不变，小灯泡L标有“6V 0.6W”的字样，R为定值电阻，闭合S1，断开S2，小灯泡正常发光；若再闭合S2，发现电流表示数变化了0.3A，则R的阻值为Ω，此时灯泡L和电阻R 消耗的功率之比是．19．LED灯具有节能、环保等特点，如图是额定电压为220V、额定功率为4.4W的LED灯泡，该灯泡的额定电流是A，若它每天正常发光5h，一个月（30天）消耗的电能是kW•h，与普通白炽灯相比，在达到相同亮度的条件下，假设LED灯可以节约90%的电能，则这个LED灯与功率为W的白炽灯亮度相当．三、解答题（共11小题）R1为1Ω，则40s内电流通过电动机产生的热量是多少焦？（2）当电吹风吹热风时，电热丝R2的电功率是多少瓦？电热丝R2的电阻值是多少欧？21．如图电路中，电源电压不变．当只闭合S1时，电压表示数为3V，电流表示数为0.2A．（1）1min内电路消耗的电能为多少？（2）把两表的位置互换后．闭合S1、S2，电流表的示数为0.5A，此时R2消耗的电功率P2为多少？22．电吹风是现代家庭常用的电器，图甲所示是小华家中使用的电吹风，使用过程中，他发现电吹风既可以吹热风，又可以吹冷风．根据这个现象他断定，在电吹风中有带有风扇的电动机和可有发热的电热丝；根据电吹风能够单独输出冷风的现象，他认为电动机和电热丝是并联的．图乙和图丙是他根据现象分析后画出的两个电路图．（1）分析图中乙、丙两个电路，你认为哪一个电路更符合实际情况？（2）小华查看说明书得知，该型号电吹风额定电压为220V，吹热风时功率为1000W，吹冷风时功率为120W，求电吹风正常工作且吹热风时，电热丝的功率，电阻及1min内电流通过电热丝所产生的热量．23．如图所示，小灯泡L上标有“8V 8W“字样，闭合开关S后，电流表的示数为0.5A．若不考虑小灯泡电阻随温度的变化，则此时小灯泡的电功率是W，小灯泡在1min内消耗的电能是J．24．如图甲、乙、丙分别是江涛网购的速热式电热水器实物图、说明书部分参数及等效工作电路图（图中R是给水加热的电阻）．则：（1）该电热水器正常工作时电流是多大？（2）该电热水器正常工作10min消耗的电能是多少？（3）用电高峰时，若此电热水器两端的实际电压仅为200V，它的实际功率为多大？（电热水器的电阻恒定，结果保留一位小数）25．如图所示的电路中，电源电压为5V且保持不变，电流表量程为0～0.6A，电压表量程为0～3V，R1为滑动变阻器，R2=20Ω，灯泡L标有“4V1.6W”字样（不考虑温度对灯丝电阻的影响）．在仪表和灯泡安全工作的情况下，求：（1）开关S1断开，S2和S3闭合时，滑动变阻器R1消耗的最大功率；（2）开关S1闭合，S2和S3断开时，滑动变阻器R1允许的取值范围．26．如图是一种老式电饭锅的简化电路原理图，该锅的部分参数如下表，煮饭时，温控开关S是闭合的，℃时，温控开关S自动断开，电饭锅转入保温状态．（1）在通常情况下用这种电饭锅烧水，开关S的自动断电功能不起作用，这是为什么？（2）发热板R1的阻值是多少？（3）保温时，发热板的发热功率是多少？（4）从能量利用率的角度计算说明这种电饭锅的不合理性．27．有一台热水器，内部简化电路如图所示，R1和R2均为电热丝．R1=88Ω，R2=22Ω．（1）如何控制S1和S2，使热水器处于高温档；（2）求中温档正常工作时热水器的功率；（3）低温档正常工作10min内电热丝产生的热量．28．如图所示电路中，电源电压保持不变，灯L标有“6V 0.5A”字样，定值电阻R的阻值为6Ω．闭合开关S时，灯泡L恰好正常发光．求：（1）小灯泡正常发光时灯丝的阻值；（2）此时电路消耗的总功率．29．图甲是用来焊接PVC塑料管道的热熔器外观照片．其内部电路如图乙，S1是手动电源开关．S2是温控开关，作用是完成“加热模式”和“保温模式”之间的切换．L是指示灯（在S1闭合情况下L始终能正常发光），R1是限流电阻．下表是有关元件的物理参数．1（2）求保温功率（不含L和R1的功率）；（3）求该热熔器（全电路）在保温模式下1min消耗的电能．30．如图所示，是某电饭煲的电路原理图，电饭煲有加热和保温两种工作状态，当闭合开关S后，电饭煲锅内温度达到102℃时开关S1自动断开，处于保温状态．己知电源电压保持220V不变，电阻R1的阻值为550Ω，电阻R2的阻值为55Ω．则电饭煲处于保温状态时的电功率是W，电饭煲处于加热状态时电路的总电流是A．沪科新版九年级（上）中考题单元试卷：第16章电流做功与电功率（13）参考答案与试题解析一、选择题（共13小题）1．（2014•黔西南州）有两灯如图所示，L1，L2分别标有“15V、1A”、“10V、0.5A”的字样，其中一灯正常发光时，它们的功率之比是（）A．4：3 B．3：4 C．5：3 D．3：2【解答】解：由欧姆定律得：R1===15Ω，R2===20Ω；∵U1＞U2，∴两灯并联后，L2正常发光，则并联电路电压U=U2=10V；由P=可知：P1：P2=R2：R1=20Ω：15Ω=4：3．故选A．2．（2014•淄博）如图所示，将两只额定电压相同的小灯泡L1，L2串联在电路中，闭合开关后，发现灯L1较暗，灯L2较亮，其原因是（）A．灯L2的电流较小B．灯L2的电阻较小C．灯L2的额定功率较小D．灯L2的额定功率较大【解答】解：将两只额定电压相同的小灯泡L1，L2串联在电路中时，因串联电路中各处的电流相等，所以，通过两灯泡的电流相等，故A不正确；因灯泡的亮暗取决于实际功率的大小，且L1较暗，灯L2较亮，所以，由P=I2R可知，L2的实际功率较大，电阻较大，故B不正确；因两灯泡的额定电压相等，所以，由P=可知，灯L2的额定功率较小，故C正确，D不正确．故选C．3．（2014•扬州）如图，电源电压恒为4.5V，灯泡L标有“3V 0.9W”字样，在不损害电路元件的情况下，下列判断正确的是（）A．该电路的最大功率是1.35WB．滑动变阻器的阻值可以调到零C．滑片向左移动时，电压表示数变大D．滑片向右移动时，灯泡消耗的功率变大【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压．（1）灯泡正常发光时的电压为3V，功率为0.9W，由P=UI得电路最大电流为I===0.3A．∵串联电路中各处的电流相等，∴电路中的最大电流I max=0.3A，电路的最大电功率：P max=UI max=4.5V×0.3A=1.35W，故A正确；∵串联电路总电压等于各分电压之和，∴此时电压表的示数U滑=U﹣U L=4.5V﹣3V=1.5V，∵电压表测滑动变阻器两端的电压．∴此时滑动变阻器接入电路的电阻不能为零；故B错误；（2）滑片向左移动时，此时滑动变阻器接入电路中的电阻变小，根据串联电路电阻越大分得电压越大的特点可知：滑动变阻器两端的电压变小；即电压表的示数变小，故C错误；滑片向右移动时，滑动变阻器接入电路中的电阻变大，电路中的电流变小，根据P=I2R L可知灯泡功率的变小，故D错误．故选A．4．（2014•防城港）如图所示的电路中，电源电压为20V，定值电阻R为20Ω，滑动变阻器标有“30Ω1A”字样，电压表选用的量程是0～15V，在该电路正常使用的情况下，则（）A．电路消耗的最大功率为20WB．电路消耗的最小功率为8WC．电压表的最小示数为5VD．滑动变阻器接入电路的最小阻值为10Ω【解答】解：（1）∵电压表量程为“0～15V”，∴当U R=15V时，I R ===0.75A．∵此时电流小于滑动变阻器的最大电流1A，∴电路中的最大电流为I max=I R =0.75A．电路消耗的最大功率P max=UI max=20V×0.75A=15W，故A错误．根据串联电路的电压特点可知：U滑min=U﹣U R=20V﹣15V=5V，根据欧姆定律得：R滑min===Ω；故D错误；（2）当滑动变阻器全部连入电路时，则根据电阻的串联特点得：R总max=R+R滑=20Ω+30Ω=50Ω，∴I min===0.4A，根据欧姆定律得：电压表的最小示数U Rmin=I min R=0.4A×20Ω=8V，故C错误．电路消耗的最小功率P min=UI min=20V×0.4A=8W，故B正确．故选B．5．（2014•云南）冬天来临，小王给奶奶买了一个“暖手宝”．该“暖手宝”加热过程中所产生的电热与时间的关系如图所示，由此可知该“暖手宝”加热时的功率约为（）A．2400W B．400W C．40W D．24W【解答】解：由图象可知：t=2min=120s，Q=48×103J；∵W=Q，∴功率P===400W．故选B．6．（2014•武汉）如图所示的电路中，电源电压保持不变，R1=10Ω．当开关S1闭合，S2、S3断开时，电压表的示数为U1．R2消耗的功率为P2；当开关S1、S2、S3都闭合时，电压表的示数为U1′，R2消耗的功率为P2′，且电流表A1的示数为0.9A．已知U1：U1′=1：6，P2：P2′=1：9，下列结论错误的是（）A．开关S1闭合，S2、S3断开时，电流表A2的示数为0.1AB．开关S1闭合，S2、S3断开时，电路消耗的总功率为0.6WC．开关S1、S2、S3都闭合时，电流表A2的示数为1.1AD．开关S1、S2、S3都闭合时，R2和R3消耗的总功率为5.4W【解答】解：当开关S1闭合，S2、S3断开时，三只定值电阻串联，电压表测量R1两端电压．此时的电路电流为I串==；电阻R2消耗的功率为P2=I串2R2=（）2R2；当开关S1、S2、S3都闭合时，三只电阻并联，电流表A1测量通过R1+R2的电流，电流表A2测量整个电路电流．通过R1的电流为I1=，通过R2的电流为I2=I1+2﹣I1=0.9A﹣，电阻R2消耗的功率为P2′=I22R2=（0.9A﹣）2R2；已知，，即=，解得U1=1V，U1′=6V；A、当开关S1闭合，S2、S3断开时，电流表A2示数为I==0.1A．此选项正确；B、当开关S1闭合，S2、S3断开时，电路消耗的总功率为P=UI=6V×0.1A=0.6W．此选项正确；C、已知，∴，∴R2+R3=5R1=5×10Ω=50Ω；已知，代入数值得，解得R2=20Ω；∴R3=50Ω﹣20Ω=30Ω；开关S1、S2、S3都闭合时，通过R3的电流为I3==0.2A，∴电流表A2的示数为I总=0.9A+0.2A=1.1A．此选项正确；D、开关S1、S2、S3都闭合时，R2消耗的功率为P2==1.8W，R3消耗的功率为P3==1.2W，所以R2、R3消耗的总功率为P2+P3=UI1+2=1.8W+1.2W=3W．此选项错误．故选D．7．（2014•自贡）将灯L1接在电压为6V的电路中，功率为6W，若保持电路电压不变，再在电路中连入电灯L2，其灯泡上标示的数字如图所示，使电路的总功率为9W，在下图所示的电路中，连接正确的是（）A．B．C．D．【解答】解：A、由R=得：R1=6Ω，R2=3Ω，则两灯串联后，由欧姆定律得：I==A，则功率P=UI=6V×A=4W，A错．B、两灯并联在6V的电源上，则两灯都达到了额定电压，功率也达到额定功率，故P=6W+3W=9W，B正确．C、两灯并联，电压为6V，L1正常发光，L2电压大于额定电压，实际功率大于3W，故总功率大于9W，C错．D、两灯串联，R1=6Ω，R2=12Ω，总功率P==2.4W．故选B．8．（2014•佛山）关于“12V 4W”的小灯泡L1和“9V 3W”的小灯泡L2，下列说法正确的是（）A．L l和L2正常工作时的电阻一样大B．L l和L2串联在一起使用时，两灯消耗的功率一样多C．L l和L2并联在一起使用时，两灯消耗的功率一样多D．L2串联一个9Ω的电阻接在12V电路中，也能正常发光【解答】解：（1）由P=可得，两灯泡的电阻分别为：R1===36Ω，R2===27Ω，则两灯泡的电阻不相等，故A不正确；（2）L l和L2串联在一起使用时，因串联电路中各处的电流相等，所以，由P=I2R可知，两灯泡的电阻不相等时，消耗的功率不相等，故B不正确；（3）L l和L2并联在一起使用时，因并联电路中各支路两端的电压相等，所以，由P=可知，两灯泡的电阻不相等时，消耗的功率不相等，故C不正确；（4）L2串联一个9Ω的电阻时，当灯泡正常发光时电路中的电流：I===A，由I=可得，定值电阻两端的电压：U R=IR=A×9Ω=3V，因串联电路中总电压等于各分电压之和，所以，电源的电压U=U2+U R=9V+3V=12V，故D正确．故选：D．9．（2014•牡丹江）某白炽灯铭牌上标有“220V 40W”的字样，关于这盏白炽灯的说法正确的是（）A．该灯只能在220V的电压下工作B．该灯工作时的电功率一定为40WC．该灯正常工作时的电流为5.5AD．该灯正常工作时的电阻为1210Ω【解答】解：A．该灯泡在220V的电压下正常工作，在低于这一电压下也可以工作，但不是正常工作，故A不正确；B．该灯泡只有在220V的电压下工作时功率为40W，否则不等于40W，故B不正确；C．由P=UI可得，该灯泡正常工作时的电流I==≈0.18A，故C不正确；D．由P=可得，该灯泡正常工作时的电阻R===1210Ω，故D正确．故选D．10．（2014•衢州）如图所示电路，电源电压恒为6伏，L1标有“6V 7.2W”，L2标有“6V 3.6W”，忽略温度对灯丝电阻的影响，下列说法正确的是（）A．仅闭合S1、S3，L1不亮，L2亮B．仅闭合S2、S3，电流表读数为0.6安C．仅闭合S1、S2，电路总电阻为15欧D．仅闭合S3，电路消耗的总功率为10.8瓦【解答】解：（1）仅闭合S1、S3时，灯泡L2被短路，电路为L1的简单电路，所以只有灯泡L1亮，L2不亮，故A不正确；（2）仅闭合S2、S3时，电路为L2的简单电路，电流表测电路中的电流，因L2两端的电压和额定电压相等，所以，由P=UI可得，电流表的示数：I2===0.6A，故B正确；（3）仅闭合S1、S2时，两灯泡并联，由P=可得，两灯泡的电阻：R1===5Ω，R2===10Ω，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，电路中的总电阻：R===Ω，故C不正确；（4）仅闭合S3时，两灯泡串联，因串联电路中总电阻等于各分电阻之和，所以，电路消耗的总功率：P===2.4W，故D不正确．故选B．11．（2014•齐齐哈尔）如图所示，电源电压恒定，小灯泡L1、L2均标有“12V 6W”字样（设灯丝电阻不变），当S1、S2闭合时，灯L1正常发光，当S1闭合，S2断开时，两盏灯的总功率（）A．3W B．6W C．12W D．1.5W【解答】解：根据P=可得：灯泡电阻为R===24Ω，∵当S1、S2闭合时，只有灯L1连入，灯L1正常发光，∴电源电压为U=12V，当S1闭合，S2断开时，两灯泡串联，两盏灯的总功率是P总===3W．故选A．12．（2014•乌鲁木齐）如图，两个滑动变阻器并联在电路中，滑动端均位于滑动变阻器的正中间，闭合开关后，两电流表示数相等，现移动滑动端，使两滑动变阻器的电阻改变量相同．若一个滑动变阻器的功率改变量是另一个滑动变阻器的功率改变量的两倍，则（）A．滑动端移动方向相反，滑动变阻器的电阻改变量是其总电阻的三分之一B．滑动端移动方向相反，滑动变阻器的电阻改变量是其总电阻的六分之一C．滑动端移动方向相同，滑动变阻器的电阻改变量是其总电阻的三分之一D．滑动端移动方向相同，滑动变阻器的电阻改变量是其总电阻的六分之一【解答】解：由电路图可知，两滑动变阻器并联，两电流表分别测两支路的电流，当滑动端均位于滑动变阻器的正中间时，两电流表示数相等，因并联电路中各支路两端的电压相等，所以，由I=可知，两滑动变阻器接入电路中的电阻相等，两滑动变阻器的最大阻值相等；现移动滑动端，使两滑动变阻器的电阻改变量R相同时，（1）若滑动端移动方向相反时，两滑动变阻器接入电路中的电阻仍然相等，由P=可知，两滑动变阻器电功率的变化量相等，故AB不正确；（2）滑动端移动方向相同时，因一个滑动变阻器的功率改变量是另一个滑动变阻器的功率改变量的两倍，所以，﹣=2（﹣），整理可得：R==，故C不正确，D正确．故选D．13．（2014•抚顺）如图甲，两个灯泡串联在电路中，电源电压为6V，L1的额定电压为3V，L2的额定电压为2V．通过两个灯泡的电流与其两端电压的关系如图乙所示，闭合开关后，当滑动变阻器的滑片滑至中点时，其中一个灯泡正常发光，另一个不损坏，下列说法中正确的是（）A．正常发光的小灯泡是L2，其额定功率为0.3WB．正常发光的小灯泡是L1，其额定功率为0.45WC．当L2两端电压为1.5V时，通过它的电流为0.15AD．此时滑动变阻器两端电压是1.5V【解答】解：（1）由图象可知，L1的电压为3V时通过的电流0.15A，L2的电压为2V时通过的电流大于0.15A，因串联电路中各处的电流相等，且其中一个灯泡正常发光，另一个不损坏，所以，正常发光的灯泡是L1，其额定功率P1=U1I1=3V×0.15A=0.45W，故A不正确，B正确；（2）由图象可知，当电路中的电流为0.15A时，灯泡L1两端的电压为3V，灯泡L2两端的电压为1.5V，故C正确；因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：U滑=U﹣U1﹣U2=6V﹣3V﹣1.5V=1.5V，故D正确．故选BCD．二、填空题（共6小题）14．（2014•自贡）电能表的表盘标有“5000r/kW•h”的字样，用它来测量某一家用电器的额定功率，把家中的其它用电器都断开，只接入该用电器，电热器在额定电压下工作半小时，电能表的转盘恰好转过300圈，若电路中没有发生漏电现象，则该用电器的额定功率为120W，这半小时内消耗的电能是0.06 kW•h．【解答】解：（1）转盘转动300转消耗电能：W=kW•h=0.06kW•h=2.16×105J，t=0.5h=1800s，用电器的功率：P===120W，∵电热器在额定电压下工作，∴该用电器的额定功率P额=P=120W．故答案为：120；0.06．15．（2014•贵港）如图所示，滑动变阻器的最大阻值为9Ω，电源电压保持不变．当滑动变阻器的滑片P在a端，S和S1都闭合时，电流表A的示数为2A，灯泡正常发光；当S闭合，S1断开，滑片P滑到b端时，电压表的示数为4.5V，此时灯泡L的实际功率为 2.25W；灯泡L的额定电压为9V．【解答】解：当滑动变阻器的滑片P在a端，S和S1都闭合时，R、L并联，则由题意得：2A=+﹣﹣﹣﹣①当S闭合，S1断开，滑片P滑到b端时，R、L串联，则=﹣﹣﹣﹣﹣﹣②由①②两式联立解得：U=9V，R L=9Ω，因此当S闭合，S1断开，滑片P滑到b端时，电压表的示数为4.5V，I L=I R==0.5A，此时灯泡L的实际功率为P实=I2R L=（0.5A）2×9Ω=2.25W灯泡的额定电压为：9V．故答案为：2.25；9．16．（2014•湖北）如图甲所示的两个电流表均为学校实验室里常用的电流表，见图乙．闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯L1和L2的所消耗的电功率P1和P2的比值为4：1．【解答】解：由电路图可知，两电阻并联，电流表A2测量干路电流，电流表A1测量通过R2的电流；电流表A2的示数大于电流表A1的示数，通过R1的电流为I1，通过R2的电流为I2，根据两电流表的指针偏转角度相同，我们可知=，又因为I A2=I1+I2，I A1=I1，所以=，所消耗的电功率P1和P2的比值为===．故答案为：4：1．17．（2014•桂林）如图所示，电阻R与小灯泡连接在电路中，当闭合开关S1、S2时，电阻R被短路，此时灯泡的电功率为9W．S1闭合S2断开时，灯泡的电功率为1W（不考虑灯泡的电阻随温度而发生变化），则此时电阻R消耗的电功率为2W．【解答】解：（1）由电路图可知，当闭合开关S1、S2时，电阻R被短路，只有灯泡接入电路，灯泡两端电压等于电源电压，则根据P=得：R L=；（2）由电路图可知，当S1闭合、S2断开时，灯泡L与电阻R串联，根据P=得：R L=，∴=，∴===3，U：U L=3：1，∵串联电路的电压等于各分电压之和，∴U R：U L=2：1，∵串联电路的电流处处相等，∴由P=UI可知：P R：P L=U R：U L=2：1，∴P R=2P L=2×1W=2W．故答案为：短路；2．18．（2014•广安）如图所示，电源电压保持不变，小灯泡L标有“6V 0.6W”的字样，R为定值电阻，闭合S1，断开S2，小灯泡正常发光；若再闭合S2，发现电流表示数变化了0.3A，则R的阻值为20Ω，此时灯泡L和电阻R消耗的功率之比是1：3．【解答】解：闭合S1，断开S2，小灯泡正常发光，因此电源电压为6V；再闭合S2，为并联电路，电流表测量的是干路电流，则电流表示数变化了0.3A，即I R=0.3A，由I=得：R===20Ω；功率为P R=UI R=6V×0.3A=1.8W，则P L：P R=0.6W：1.8W=1：3．故答案为：20，1：3．19．（2014•南京）LED灯具有节能、环保等特点，如图是额定电压为220V、额定功率为4.4W的LED灯泡，该灯泡的额定电流是0.02A，若它每天正常发光5h，一个月（30天）消耗的电能是0.66kW•h，与普通白炽灯相比，在达到相同亮度的条件下，假设LED灯可以节约90%的电能，则这个LED灯与功率为44W的白炽灯亮度相当．【解答】解：（1）该灯泡的额定电流是I===0.02A；（2）消耗的电能W=Pt=0.0044kW×5h×30=0.66kW•h（3）设两种灯泡正常发光的时间为t，∵P=，∴LED消耗的电能为W1=P1t=0.0044kW•t，白炽灯消耗的电能为W2=P2t，∵在达到相同亮度的条件下，LED灯可以节约90%的电能，∴=90%，解得：P2=0.044kW=44W．故答案为：0.02；0.66；44三、解答题（共11小题）R1为1Ω，则40s内电流通过电动机产生的热量是多少焦？（2）当电吹风吹热风时，电热丝R2的电功率是多少瓦？电热丝R2的电阻值是多少欧？【解答】解：（1）当吹冷风时，只有电动机工作，P1=110W，由P=UI可得，通过电动机的电流：I1===0.5A；40s内电流通过电动机产生的热量：Q1=I12R1t=（0.5A）2×1Ω×40s=10J；（2）当电吹风吹热风时，电动机和电热丝同时工作，R1与R2并联，电热丝R2的电功率：P2=P﹣P1=990W﹣110W=880W，由P=可得，电热丝R2的电阻值：R2===55Ω．答：（1）当电吹风吹冷风时，通过电动机的电流为0.5A，40s内电流通过电动机产生的热量是10J；（2）当电吹风吹热风时，电热丝R2的电功率是880W，电热丝R2的电阻值是55Ω．。

第十五章 电流做功与电功率第一节 电流做功1、电功：电流所做的功叫电功。

用W 表示。

电流做功的过程，就是电能转化为其他形式能的过程。

电流做了多少功，就有多少电能转化为其他形式的能量。

（1）电功的公式： UIt W =，即电流在某段电路上所做的功，等于这段电路两端的电压、电路中的电流和通电时间的乘积。

（2）电功的单位：电功的国际单位是J ，常用单位h kW ⋅（俗称度），J 103.6h 1kW 6⨯=⋅。

（3）电能表（又叫电度表）是测量电功的仪表。

把电能表接在电路中，电能表的计数器上先后两次读数差，就是这段时间内用电的度数。

（4）概念理解：① 流通过用电器或一段电路时，要消耗电能，将电能转化为其他形式的能，就说电流通过用电器或在该电路上做了功。

例如：电流通过电烙铁、电熨斗，电能转化为内能；电流通过电动机，电能转化为机械能；给蓄电池充电，电能转化为化学能等等。

由此可知，电流做功的过程，实质上是电能转化为其他形式能的过程。

电流做了多少功，就消耗了多少电能，就有多少电能转化为其他形式的能。

②正确使用电功公式UIt W =：电功公式UIt W =是计算电功普遍适用的公式，对于任何类型的用电器（或电路）都适用。

而结合欧姆定律R UI =可以推出电功公式的变换式：t R U W ⋅=2或t R I W ⋅=2。

这两个式子不适用电动机以及蓄电池电路（电能还转换成其他的能），只适用于电烙铁、电炉等纯电阻电路。

③ 在使用电功公式时应注意：a. 电流、电压、电阻和通电时间都必须对同一个用电器而言，不能把不同用电器的电压、电流、电阻和通电时间相混淆b. 公式中各量都必须采用国际单位制。

电流、电压、电阻、时间和电功的基本单位分别是A 、V 、Ω、s 和J 。

c. 读取电能表示数：电能表是测量电功的仪表。

电能表计数器的数字示数盘一共有五位数。

从左到右分别表示千位数、百位数、十位数、个位数和十分位数。

如先给一个数字3268.5度，若过一段时间后，该示数变为3352.7度，那么这段时间中用电度数为3352.7-3268.5＝84.2（度）。

电功、电功率知识点梳理电功、电功率知识点梳理一、电功：1、定义：电流通过某段电路所做的功叫电功。

2、实质：电流做功的过程，实际就是电能转化为其他形式的能（消耗电能）的过程；电流做多少功，就有多少电能转化为其他形式的能，就消耗了多少电能。

电流做功的形式：电流通过各种用电器使其转动、发热、发光、发声等都是电流做功的表现。

3、规定：电流在某段电路上所做的功，等于这段电路两端的电压，电路中的电流和通电时间的乘积。

4、计算公式：W=UIt =Pt（适用于所有电路）对于纯电阻电路可推导出：W= IRt= Ut/R①串联电路中常用公式：W= IRt W1:W2:W3: Wn=R1:R2:R3: :Rn②并联电路中常用公式：W= Ut/R W1:W2= R2:R1③无论用电器串联或并联。

计算在一定时间所做的总功常用公式W= W1+W2+ Wn5、单位：国际单位是焦耳（J）常用单位：度（kwh）1度=1千瓦时=1 kwh=3.6×10J6、测量电功：⑴电能表：是测量用户用电器在某一段时间内所做电功（某一段时间内消耗电能）的仪器。

⑵ 电能表上“220V”“5A”“3000R/kwh”等字样，分别表示：某电能表额定电压220V；允许通过的最大电流是5A；每消耗一度电电能表转盘转3000转。

⑶读数：A、测量较大电功时用刻度盘读数。

①最后一位有红色标记的数字表示小数点后一位。

②电能表前后两次读数之差，就是这段时间内用电的度数。

__如：电能表月月这个月用电度合JB、测量较小电功时，用表盘转数读数。

如：某用电器单独工作电能表（3000R/kwh）在10分钟内转36转则10分钟内电器消耗的电能是J。

二、电功率：1、定义：2、物理意义：。

灯泡的亮度取决于灯泡的。

率越大，亮度越大。

3、电功率计算公式：P=UI=W/t（适用于所有电路）对于纯电阻电路可推导出：P= IR P= U/R①串联电路中常用公式：P= IR P1:P2:P3: Pn=R1:R2:R3: :Rn②并联电路中常用公式：P= U/R P1:P2= R2:R1③无论用电器串联或并联，计算总功率：常用公式P= P1+P2+ Pn4、单位：国际单位常用单位5、额定功率和实际功率：⑴ 额定电压：额定功率：用电器在额定电压下的功率。

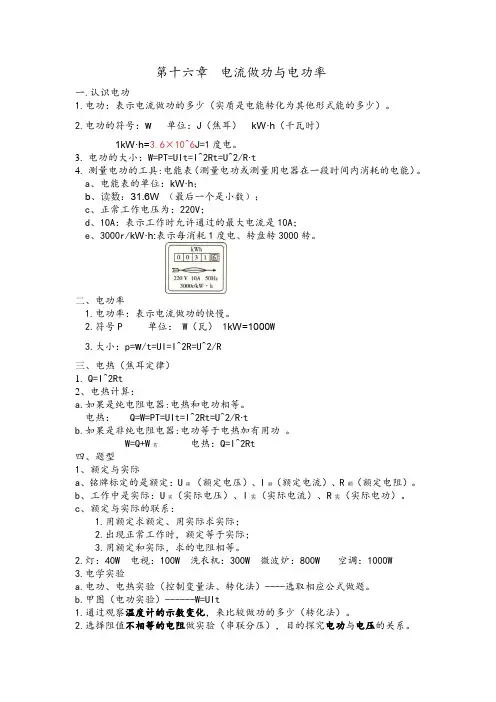

第十六章电流做功与电功率一.认识电功1.电功：表示电流做功的多少（实质是电能转化为其他形式能的多少）。

2.电功的符号：w单位：J（焦耳）kW·h（千瓦时）1kW·h=3.6×10^6J=1度电。

3.电功的大小：W=PT=UIt=I^2Rt=U^2/R·t4.测量电功的工具:电能表（测量电功或测量用电器在一段时间内消耗的电能）。

a、电能表的单位：kW·h；b、读数：31.6W （最后一个是小数）；c、正常工作电压为：220V；d、10A：表示工作时允许通过的最大电流是10A；e、3000r/kW·h:表示每消耗1度电、转盘转3000转。

二、电功率1.电功率：表示电流做功的快慢。

2.符号P 单位： W（瓦） 1kW=1000W3.大小：p=w/t=UI=I^2R=U^2/R三、电热（焦耳定律）1.Q=I^2Rt2、电热计算：a.如果是纯电阻电器:电热和电功相等。

电热： Q=W=PT=UIt=I^2Rt=U^2/R·tb.如果是非纯电阻电器:电功等于电热加有用功。

W=Q+W有电热：Q=I^2Rt四、题型1、额定与实际a、铭牌标定的是额定：U额（额定电压）、I额（额定电流）、R额（额定电阻）。

b、工作中是实际：U实（实际电压）、I实（实际电流）、R实（实际电功）。

c、额定与实际的联系：1.用额定求额定、用实际求实际；2.出现正常工作时，额定等于实际；3.用额定和实际，求的电阻相等。

2.灯：40W 电视：100W 洗衣机：300W 微波炉：800W 空调：1000W3.电学实验a.电功、电热实验（控制变量法、转化法）----选取相应公式做题。

b.甲图（电功实验）------W=UIt1.通过观察温度计的示数变化，来比较做功的多少（转化法）。

2.选择阻值不相等的电阻做实验（串联分压），目的探究电功与电压的关系。

甲：乙：丙：丁：c.乙、丙、丁图（电热实验）-----Q=I^2Rt1.选取加热液体时：选择比热容小的（实验效果更明显）2.乙图通过观察温度计的示数变化，来比较甲、乙液体吸收热量的多少。

电流做功与电功率1．小明帮爷爷在院落装照明灯，为了延长灯的使用寿命，他将两盏标有“220V 60W”的白炽灯串联接在家庭电路中，通电后两灯都比正常发光时暗，原因是（）A．每盏灯的额定电压变小了B．每盏灯的额定功率变小了C．每盏灯的实际功率变小了D．家庭电路的电压变小了2．小林做作业时，电灯突然变暗，其原因可能是（）A．电灯的实际电压变大B．电灯的额定电压变小C．电灯的实际功率变小D．电灯的额定功率变小3．灯的亮度由它实际消耗的功率决定．现有甲、乙两盏电灯，分别标有“220V 36W”和“36V 36W”字样．如果它们都正常发光，则（）A．甲灯亮B．乙灯亮C．一样亮D．无法确定4．如图所示，将甲、乙两灯串联在电路中，闭合开关，发现甲灯发光，乙灯不发光，则乙灯不发光的原因可能是（）A．乙灯灯丝断了B．乙灯的实际功率小C．相同时间内，乙灯消耗的电能远大于甲灯消耗的电能D．通过乙灯的电流小于甲灯的电流5．标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（）A．通过灯L1和L2的电流之比为2：1B．灯L1和L2的电阻之比为2：1C．灯L2比灯L1亮D．灯L1和L2的实际功率之比为2：16．下列四只灯泡，各自在额定电压下正常发光，其中最亮的是（）A．“220V 25W” B．“220V 100W”C．“110V 60W”D．“36V 40W”7．把标有“6V 6W”的灯泡L1和“6V 3W”的灯泡L2串联后接在某电源的两端，其中一只正常发光，另一只没有达到额定功率，假设两灯泡电阻不变，则下列说法正确的是（）A．灯泡L1正常发光B．灯泡L2正常发光C．灯泡L1、L2的实际功率之比为1：2D．灯泡L1、L2的实际功率之比为2：18．如图所示，将标有“12V 6W”的灯泡L1和“6V 6W”的灯泡L2并联后，接在6V的电源上（设灯丝电阻不变），则（）A．两灯的实际功率之和等于12WB．两灯的实际功率之和大于12WC．灯泡L1比灯泡L2亮D．灯泡L2比灯泡L1亮9．把标有“6V 6W”的小灯泡L1和标有“6V 3W”的小灯泡L2串联后接在电源电压为6v的电路中（不考虑灯丝电阻的变化），下列说法正确的是（）A．因为通过它们的电流相等，所以一样亮B．因为灯L2电阻较大，实际功率较大，所以灯L2较亮C．因为灯L1额定功率较大，所以灯L1较亮D．因为灯L1实际功率较大，所以灯L1较亮10．小哲同学用甲、乙两个小灯泡连接如图所示电路，闭合开关S后，甲、乙两灯均正常发光，但甲灯比乙灯亮，下列说法正确的是（）A．两灯均正常发光时，甲灯功率等于乙灯功率B．两灯均正常发光时，甲灯电阻小于乙灯电阻C．若两灯位置对换，甲灯仍比乙灯亮D．如果将两灯串联在该电源上，则乙灯比甲灯亮二、填空题（共1小题）11．小红同学在“测小灯泡额定功率”的实验中，电源电压为3V，小灯泡的额定电压为2.5V．（1）她在连接如图甲所示电路时，导线M的另一端应接在电压表V（选填“3”或“15”）接线柱上．（2）闭合开关前，应将滑动变阻器的滑片P移到（选填“a”或“b”）端．（3）在实验过程中，她根据实验数据绘制了如图乙所示的I﹣U图象，根据图象可知，当电流表示数如图丙所示时，小灯泡的电阻是Ω．小灯泡的额定功率是W．三、解答题（共19小题）12．某实验小组做“测量小灯泡电功率”的实验电路如图甲所示．已知电源电压为3V，小灯泡的额定电压为2.5V．（1）闭合开关前，滑动变阻器的滑片P应置于端（选填“A”或“B”），目的是．（2）试验中，闭合开关，如果小灯泡与灯座接触不良，则会看到电压表示数，电流表示数．（均选填“有”或“无”）（3）排除电路故障后，闭合开关，移动滑片P到某位置时，电压表的时数为2.2V，若想测量小灯泡的额定功率，应将滑片P向（选填“A”或“B”）端移动，使电压表的示数为V，这时电流表的示数如图乙所示，读数为A，则小灯泡的额定功率为W．13．为了测定额定电压为“2.5V”小灯泡的电功率，小明设计了图甲所示的电路图，实验中各元件完好，电源电压保持不变．（1）电路连接完整后，小明闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，接下来他首先应进行的操作是（选填下面字母番号）．A．检查电路是否断路B．检查电路是否短路C．移动滑动变阻器的滑片，观察小灯泡是否发光（2）为了测量小灯泡的额定功率，应调节滑动变阻器，当电压表的示数为V时，灯泡正常发光，此时电流表的示数如图乙所示，则通过小灯泡的电流为A，该灯泡的额定功率为W．14．在“测定小灯泡的电功率”的实验中，小明选取了一个标有“2.5V”的小灯泡和必要的实验器材，连接的实物电路如甲图所示：（1）闭合开关前，老师发现甲图中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线将实物电路连接正确（只改动一根导线）；（2 ）闭合开关S后，发现小灯泡不亮，电流表无示数，电压表示数接近电源电压，则故障原因可能是；（3 ）排除故障后，闭合开关S，移动滑片P，使电压表的示数为2.5V，此时电流表的示数如乙图所示为A，则小灯泡的额定功率为W．15．小华用电压表、电流表、滑动变阻器、导线、开关、及新的干电池等实验器材，测量额定电压为2.5V 小灯泡L的额定功率．（1）小华连接好图甲所示电路，闭合开关S，发现小灯泡L发光暗淡，观察电压表、电流表均有示数，移动滑动变阻器的滑片P，电压表、电流表示数均不变，出现这种现象的原因是．（2）小华改正实验错误后，移动滑动变阻器的滑片P，当电压表示数为2.5V时，发现电流表示数如图乙所示，由此可知，此时通过小灯泡L的电流为A；小灯泡L的额定功率为W．16．在“测定小灯泡的电功率”的实验中，选用如图甲所示的器材，其中电源电压为6V，小灯泡的额定电压为2.5V（灯丝电阻约为12Ω）．（1）为了能够顺利完成实验探究，下列两种规格的滑动变阻器应选用A．“10Ω0.5A”的滑动变阻器B．“50Ω0.5A”的滑动变阻器（2）用笔画线代替导线，将图甲所示的实物电路连接完整．（3）闭合开关前，应将图甲中所示的滑动变阻器的滑片滑到（选填“A”或“B”）端．（4）闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数，若电路只有一处故障，则故障原因是．（5）排除故障后，闭合开关，移动滑片，电压表的示数如图乙所示，其读数是V；为了测量小灯泡的额定功率，应将滑动变阻器的滑片向（选填“A”或“B”）端移动．（6）根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图象（如图丙所示）．分析图象可知：①小灯泡的额定功率为W．②小灯泡灯丝电阻是变化的，主要是受变化的影响．③实验中观察到：当小灯泡两端的电压低于0.5V时，小灯泡不发光，根据图象分析其原因是．（7）完成上述实验后，小华在缺少电压表的情况下，根据绘制出的小灯泡电流与电压关系图象，设计出了一个测未知定值电阻的电路，如图丁所示．请根据电路图写出其中一次测量的实验步骤：①②表达式：R x=．17．在“测定小灯泡的电功率”实验中，选用如下器材：2节干电池、额定电压为2.5V的小灯泡（额定功率小于1W）、电流表、电压表、滑动变阻器（20Ω 1A）、开关和导线．如图甲所示是小明没有连接完整的电路．（1）请你用笔画线代替导线，将电路连接完整．（2）正确连接电路后闭合开关，发现电压表有示数，电流表示数几乎为零，灯泡不发光，导致这一现象的原因可能是．（3）排除故障后，小明通过正确操作，得到多组I、U数据，作出如图乙所示的I﹣U图象，由图可知，灯泡两端电压为2.5V时，通过灯泡的电流为A，灯泡的额定功率为W；灯泡的电阻随电压的增加而（选填“增大”或“减小”），导致灯泡电阻变化的主要因素是．（4）根据（1）问中连接好的电路，排除（2）问中故障，移动变阻器滑片，能否实现灯泡两端电压从零连续变化到2.5V？答：（选填“能”或“不能”），其理由是．18．小鹭利用电流表和电阻箱测量小灯泡的功率，设计并连接了如图1所示的部分实验电路．（1）请你添加一条导线，将图1所示的实物图补充完整，并使滑动变阻器的滑片P向右移时接入电路的阻值变大（2）闭合开关S1，将开关S2板向（选填“1”或“2”），调节滑动变阻器使电流表的示数为I1，如图2所示，I1=A．（3）将开关S2扳向另一端，保持的阻值不变，调节的阻值R，使电流表的示数仍为I1（4）若此时R=7.0Ω，小灯泡的实际功率P1=W（5）若小灯泡的额定电流为I0=2I1，以下关于额定功率P0与实际功率P1的数值关系，你认为最有可能的是A．P0=2P1B．P0=3P1C．P0=4P1D．P0=5P1．19．如图是某兴趣小组测量小灯泡电功率的部分实验电路，电源电压恒为3V，小灯泡额定电压是2.5V，其灯丝电阻为10Ω左右，滑动变阻器标有“20Ω 1A”字样，电流表（0﹣0.6A，0﹣3A），电压表（0﹣3V，0﹣15V）各有两个量程．（1）在图中用笔画线代替导线，使其成为完整的实验电路，要求：滑动变阻器的滑片P向左移动时，小灯泡变亮；（2）连接电路的过程中，开关应，滑动变阻器的滑片P应滑到端（选填“A”或“B”）；检查电路连接无误后，闭合开关，发现小灯泡不亮，电流表无示数，但电压表有示数，分析故障的原因是．小灯泡的额定功率为W两次实验中，灯泡不亮的原因是（答出一个原因即可）．（4）兴趣小组的同学想接着探究电流与电压的关系，于是将图中的小灯泡换成定值电阻，移动滑动变阻器的滑片P，多次改变定值电阻两端的电压，并记录通过定值电阻对应的电流，多次测量的目的是为了，本实验用到的探究方法与下列哪个实验的探究方法相同．A．通过灯泡发光认识电流的存在B．探究摩擦力的大小与哪些因素有关．20．某兴趣小组在测量额定电压为2.5伏小灯泡电功率的实验中，实验电路如图甲所示．（1）闭合开关前，应将滑动变阻器滑片P移到；（2）实验时，电压表和电流表读数记录下表中，实验结束后，同学们想知道小灯泡的额定功率，却发现没有测小灯泡正常工作时的电流，能否利用表中数据求出小灯泡的额定功率？有同学认为可利用表中某组数据求出电阻R，再利用P额=求出小灯泡的额定功率，请判断是否可行并说明理由；曲线，由图可知小灯泡的额定功率为瓦．21．爱思考的小明发现奶奶家里有一个用了很长时间的旧灯泡，在相同电压下，比同样规格的新灯泡发光更暗些，请你运用所学物理知识帮助小明解答这个问题．22．一个小灯泡规格为“6V 3W”，它正常工作时的电阻有多大？如果把它接在3V电压的电路中，它实际消耗的电功率是多少？与接在6V电路上相比，这时它发光的亮度是亮些还是暗些？（设小灯泡电阻不随温度改变）23．图1是测量额定电压为3.8V的小灯泡的电功率的实物电路图，小灯泡的电阻约为10Ω．（1）请在图2的虚线框内画出与实物图对应的电路图．（2）实物电路中连接不合理的是．开关闭合前，滑动变阻器滑片应置于（选填“A”或“B”）端，目的是小灯泡的额定功率为W小灯泡逐渐变亮的原因是实际功率逐渐（选填”）．24．实验：测量小灯泡的电功率【实验器材】额定电压为2.5V的小灯泡（正常发光时电阻约为6Ω）、滑动变阻器（“10Ω 2A”）、新干电池两节、开关、导线若干等．【实验原理】【实验步骤】（1）连接电路时，开关要；如阁甲所示的实物图连接中，连接不妥之处为；时应在此位置基础上将滑片P向（选填“左”或“右”）移动，使电压表的示数为V．此时电流表的示数如图丙所示，则小灯泡的额定功率是W．25．佳佳同学在做“测量小灯泡电功率”的实验时，设计并连接了如图甲、乙所示电路，小灯泡上标有“2.5V”字样．（1）闭合开关，小灯泡不亮，电压表无示数，电流表指针有微小偏转，逐渐移动滑动变阻器滑片，电流表示数逐渐变大，灯泡仍不亮，该电路故障可能是；（2）排除故障后，为了测量小灯泡的额定功率，向左移动滑片P的同时，眼睛应观察表，直到其示数为，再读出表的示数；（3）小灯泡正常发光时，电流表示数如图丙示数I=，则小灯泡的额定功率是W．26．（1）如图1所示，在烧瓶内装入少量水，用气筒往瓶里打气，在瓶塞跳出的瞬间，瓶内出现白雾．该白雾是水蒸气（填物态变化名称）形成的．该实验说明，是改变物体内能的一种方式．（2）在探究“滑动摩擦力的大小与哪些因素有关”某同学提出如下猜想：猜想Ⅰ．与两物体接触面的粗糙程度有关；猜想Ⅱ．与两物体之间压力大小有关．①为了验证上述猜想，他采用了如图2所示的装置进行实验，使固定物体上表面水平，用弹簧测力计水平拉动木块，使木块在固定物体上滑动．为了用弹簧测力计示数表示滑动摩擦力的大小，应让木块沿水平方向做运动．②实验时，他用弹簧测力计测出木块所受重力为1.0N，已知每个钩码质量为50g．通过在木块上面添加钩码来改变木块与固定物体之间的压力大小；通过更换木块下面的固定物体来改变接触面之间的粗糙程度．该同学准备了较长的木板和铁板作为可供选择的固定物体．他做了3次实验，并将实验数据记录在表分析（填写实验序号）两次实验数据，可以初步验证猜想Ⅰ．分析（填写实验序号）两次实验数据，可以初步验证猜想Ⅱ．（3）莉莉利用如图3所示的实验电路测量小灯泡的额定功率，已知待测小灯泡额定电压为4.5V，小灯泡额定功率约为1W，电源电压恒为6V．①闭合开关前，应将滑动变阻器的滑片（选填“A”或“B”）端．②若有三个滑动变阻器，规格分别为R1（5Ω2A）、R2（20Ω1A），R3（100Ω0.1A），则应选择（选填“R1”、“R2”或“R3”）．③将滑动变阻器阻值调到最大，闭合开关，发现小灯泡不亮，电流表无示数，电压表示数接近电源电压，经检查灯泡是完好的，则故障可能是导线（选填“a”、“b”、“c”、“d”、“e”、“f”、“g”）出现断路．④排除故障后，移动滑动变阻器的滑片，当电压表示数为4.5V时，电流表示数如图4所示，则小灯泡额定功率的测量值为W．⑤若该小灯泡被烧坏了，断开开关后，某同学用规格为“4.5V 1.5W”的小灯泡替换已烧坏灯泡．闭合开关后，为使其两端电压达到额定电压，应让滑动变阻器的滑片（选填“位置不变”、“向A端移动”、“向B 端移动”）．27．伏安法测量额定电压为2伏的小灯泡的额定功率，实验时按甲图连接电路，电源电压恒为3伏，移动滑动变阻器滑片，读出电压表和电流表示数绘制成I﹣U的图象如图乙．（1）根据乙图中数据，计算小灯泡的额定功率．（2）当小灯泡正常工作时，滑动变阻器接入电路的电阻为多大？（3）从乙图可知通电灯丝的电阻不恒定，实验中影响灯丝电阻变化的因素是．28．如图所示，实验过程中，闭合开关后，小灯泡不亮，但电流表有示数．艾力同学猜想有可能是小灯泡的实际功率太小，你认为对吗？为了使小灯泡发光，提出你的解决办法．29．一个标着“220V 1100W”的电炉，正常工作时电阻丝的电阻为Ω；当其两端电压为110V时，该电炉的实际功率为W．（不计温度对电阻的影响）30．小明用如图（甲）所示的电路测额定电压为6V的灯泡的功率，保护电阻R0=2Ω．闭合开关S，滑动变阻器的滑动触片从最右端向最左端移动过程中，通过灯泡的电流I与其两端电压U的关系如图（乙）所示．求：（1）灯泡的额定功率；（2）电源的电压；（3）滑动变阻器的最大电阻值．沪科新版九年级（上）中考题单元试卷：第16章电流做功与电功率（17）参考答案与试题解析一、选择题（共10小题）1．（2013•三明）小明帮爷爷在院落装照明灯，为了延长灯的使用寿命，他将两盏标有“220V 60W”的白炽灯串联接在家庭电路中，通电后两灯都比正常发光时暗，原因是（）A．每盏灯的额定电压变小了B．每盏灯的额定功率变小了C．每盏灯的实际功率变小了D．家庭电路的电压变小了【解答】解：因为每盏灯泡的额定电压为220V，当将两盏标有“220V 60W”的白炽灯串联接在家庭电路中时，每盏灯两端的电压为110V，由P=可得，灯泡的实际功率小于灯泡的额定功率，因此比正常发光时暗．故选C．2．（2015•梅州）小林做作业时，电灯突然变暗，其原因可能是（）A．电灯的实际电压变大B．电灯的额定电压变小C．电灯的实际功率变小D．电灯的额定功率变小【解答】解：A、根据P=，若电灯实际电压变大，实际功率也会变大，灯会变亮，故A错误；BD、用电器的额定电压是指其正常工作时的电压，额定功率是在额定电压下工作时的功率．用电器的额定电压和额定功率只有一个，不会改变．故BD错误；C、灯泡的亮度取决于灯泡的实际功率，若实际功率变小；会导致电灯将会变暗．故C正确．故选C．3．（2013•邵阳）灯的亮度由它实际消耗的功率决定．现有甲、乙两盏电灯，分别标有“220V 36W”和“36V 36W”字样．如果它们都正常发光，则（）A．甲灯亮B．乙灯亮C．一样亮D．无法确定【解答】解：由题意知，两只灯泡的额定功率相同，并且都是正常发光状态，所以实际功率都等于额定功率，即两灯亮度相同．故选C．4．（2013•无锡）如图所示，将甲、乙两灯串联在电路中，闭合开关，发现甲灯发光，乙灯不发光，则乙灯不发光的原因可能是（）A．乙灯灯丝断了B．乙灯的实际功率小C．相同时间内，乙灯消耗的电能远大于甲灯消耗的电能D．通过乙灯的电流小于甲灯的电流【解答】解：A、已知甲、乙两灯串联在电路中，闭合开关，发现甲灯发光，乙灯不发光，如果乙灯灯丝断了，电路中无法形成闭合的回路，所以甲灯也不会发光，故A不可能；B、甲灯发光，乙灯不发光，说明甲的实际功率比乙的实际功率大．符合题意．C、根据P=可知，相同时间内，乙灯消耗的电能小于甲灯消耗的电能，故C不可能．D、串联电路中电流处处相等．故D不可能．故选：B．5．（2013•齐齐哈尔）标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（）A．通过灯L1和L2的电流之比为2：1B．灯L1和L2的电阻之比为2：1C．灯L2比灯L1亮D．灯L1和L2的实际功率之比为2：1【解答】解：A、两灯串联，所以电流相等，则通过灯L1和L2的电流之比为1：1，故A错误；B、R1===12Ω，R2===24Ω，则灯L1和L2的电阻之比为1：2；故B错误；C、将它们串联在某电源上，两灯都发光，由P=I2R可知灯L2比灯L1的实际功率大，故灯L2比灯L1亮．D、将它们串联在某电源上，两灯都发光，由P=I2R可知：===，故D错误．故选C．6．（2013•莆田）下列四只灯泡，各自在额定电压下正常发光，其中最亮的是（）A．“220V 25W” B．“220V 100W”C．“110V 60W”D．“36V 40W”【解答】解：下列灯泡都在额定电压下正常发光，其实际功率等于额定功率，而100W灯泡的额定功率最大，因此100W的灯泡最亮．故选B．7．（2015•莱芜）把标有“6V 6W”的灯泡L1和“6V 3W”的灯泡L2串联后接在某电源的两端，其中一只正常发光，另一只没有达到额定功率，假设两灯泡电阻不变，则下列说法正确的是（）A．灯泡L1正常发光B．灯泡L2正常发光C．灯泡L1、L2的实际功率之比为1：2D．灯泡L1、L2的实际功率之比为2：1【解答】解：AB、由P=UI，两灯的正常发光电流分别为：I1===1A，I2===0.5A，由I=，两灯电阻分别为：R1===6Ω，R2===12Ω，根据串联电路中电流处处相等，L2的额定电流小于L1的额定电流，两灯泡串联时，L2正常发光，且电路中电流为I=0.5A，故B正确，A错误；CD、由P=I2R，两灯的实际功率之比为：====，故C正确，D错误．故选BC．8．（2015•临沂）如图所示，将标有“12V 6W”的灯泡L1和“6V 6W”的灯泡L2并联后，接在6V的电源上（设灯丝电阻不变），则（）A．两灯的实际功率之和等于12WB．两灯的实际功率之和大于12WC．灯泡L1比灯泡L2亮D．灯泡L2比灯泡L1亮【解答】解：因为L1和L2并联，则两灯的实际电压为：U1=U2=U=6V，又此时U1＜U1额，而灯丝电阻不变，由公式P=可知，P1＜P1额，因此P1＜6W，U2=U2额，由公式P=可知，P2=P2额，因此P2=6W，P=P1+P2＜12W，故A、B错误；根据P=可得R=，因为U1额＞U2额在额定功率相等时，可知R1＞R2，因此在实际电压相等时，L1的实际电功率小于L2的实际功率，故L2较亮，故C错误，D正确．故选D．9．（2015•黑河）把标有“6V 6W”的小灯泡L1和标有“6V 3W”的小灯泡L2串联后接在电源电压为6v的电路中（不考虑灯丝电阻的变化），下列说法正确的是（）A．因为通过它们的电流相等，所以一样亮B．因为灯L2电阻较大，实际功率较大，所以灯L2较亮C．因为灯L1额定功率较大，所以灯L1较亮D．因为灯L1实际功率较大，所以灯L1较亮【解答】解：根据P=可知：R=，由题两灯额定电压相同，P1＞P2，所以R1＜R2，串联电路中电流处处相等，根据P=I2R，可知P1实＜P2实，因为灯泡的亮度取决于实际功率的大小，因为L2实际功率较大，所以L2较亮．故ACD错误，B正确．故选B．10．（2014•齐齐哈尔）小哲同学用甲、乙两个小灯泡连接如图所示电路，闭合开关S后，甲、乙两灯均正常发光，但甲灯比乙灯亮，下列说法正确的是（）A．两灯均正常发光时，甲灯功率等于乙灯功率B．两灯均正常发光时，甲灯电阻小于乙灯电阻C．若两灯位置对换，甲灯仍比乙灯亮D．如果将两灯串联在该电源上，则乙灯比甲灯亮【解答】解：A、灯泡亮度由灯泡实际功率决定，甲灯比乙灯亮，则甲灯的功率大于乙灯的功率，故A错误；B、两灯泡并联，灯泡两端的电压U相等，甲、乙均正常发光，甲灯比乙灯亮，甲的额定功率大于乙的额定功率，由R=可知，甲灯的电阻小于乙灯的电阻，故B正确；C、两灯泡位置对换时，灯泡的亮暗不变，即甲灯亮度比乙灯亮度大，故C正确；D、当两灯泡串联时，通过它们的电流相等，由于乙的电阻大于甲的电阻，由P=I2R可知，乙灯泡的实际功率较大，乙灯亮，故D正确．故选：BCD．二、填空题（共1小题）11．（2015•邵阳）小红同学在“测小灯泡额定功率”的实验中，电源电压为3V，小灯泡的额定电压为2.5V．（1）她在连接如图甲所示电路时，导线M的另一端应接在电压表3V（选填“3”或“15”）接线柱上．（2）闭合开关前，应将滑动变阻器的滑片P移到b（选填“a”或“b”）端．（3）在实验过程中，她根据实验数据绘制了如图乙所示的I﹣U图象，根据图象可知，当电流表示数如图丙所示时，小灯泡的电阻是7.5Ω．小灯泡的额定功率是0.625W．【解答】解：（1）灯泡额定电压是2.5V，电压表应选择0～3V量程，连接电路时，图中导线M端应与电压表上标有数字“3”的接线柱相连．（2）闭合开关前，应将滑动变阻器的滑片P移阻值最大处，由电路图可知应滑到b端；（3）电流表量程为0～0.6A，分度值为0.02A，示数为0.2A，则小灯泡的电阻为R===7.5Ω，根据图乙可以知道当小灯泡的电压等于额定电压时，电流为0.25A，所以小灯泡的额定功率为：P=UI=2.5V ×0.25A=0.625W．故答案为：（1）3；（2）b；（3）7.5；0.625W．三、解答题（共19小题）12．（2015•兰州）某实验小组做“测量小灯泡电功率”的实验电路如图甲所示．已知电源电压为3V，小灯泡的额定电压为2.5V．（1）闭合开关前，滑动变阻器的滑片P应置于A端（选填“A”或“B”），目的是保护电路，使灯泡两端电压达到额定电压．（2）试验中，闭合开关，如果小灯泡与灯座接触不良，则会看到电压表有示数，电流表无示数．（均选填“有”或“无”）（3）排除电路故障后，闭合开关，移动滑片P到某位置时，电压表的时数为2.2V，若想测量小灯泡的额定功率，应将滑片P向B（选填“A”或“B”）端移动，使电压表的示数为 2.5V，这时电流表的示数如图乙所示，读数为0.32A，则小灯泡的额定功率为0.8W．【解答】解：（1）闭合开关前，应调节滑动变阻器的滑片，使滑动变阻器接入电路的阻值最大，故将滑片放在A端；滑动变阻器在电路中的作用是保护电路、调节灯泡两端电压，使其达到额定电压；（2）闭合开关，小灯泡接触不良，也就是电路断路，所以与灯泡串联的电流表无示数；而电压表与滑动变阻器、电流表串联在电源上，所以有示数，显示电源电压；（3）据串联电路中电阻之比等于电压之比，即想使得小灯泡的电压增大到2.5V，即需要使得滑动变阻器的电压变小，据串联电路中电阻之比等于电压之比，所以应该使得滑动变阻器的有效阻值变小，故需将滑片向B移动；由图乙知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.32A；则小灯泡的额定功率P=UI=2.5V×0.32A=0.8W．故答案为：（1）A；保护电路，使灯泡两端电压达到额定电压；（2）有；无；（3）B；2.5；0.32；0.8．13．（2015•广元）为了测定额定电压为“2.5V”小灯泡的电功率，小明设计了图甲所示的电路图，实验中各元件完好，电源电压保持不变．（1）电路连接完整后，小明闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，接下来他首先应进行的操作是C（选填下面字母番号）．A．检查电路是否断路。

电功和电功率知识点1、电流做功的过程就是电能转化为其它形式能的过程，电流做了多少功，就转变成了多少其它形式的能。

2、能量的转化：电灯亮电能转化为热能，再由一部分热能转为光能电动机转：电能转化为机械能。

电池充电电能转化化学能光电池工作：光能转化为电能。

3、电能沿着输电导经送到各个用电的地方去，当电流通过电器时，电能又转化为我们所需要的能。

4、电流的功是电荷在电路中移动时电场力所做的功。

电场力使电荷从电场中任一点移到另一点时所做的功A,等于电荷的电量Q和这两点间电位的差的乘积。

5、电流在单位时间内所做的功，叫做电功率，用P表示。

（P=U1）6、电功：电流所做的功叫电功。

计算公式：W=Uit电流在某段导体上所做的功，等于这段电路两端的电压、电路中的电流和通电时间的乘积。

功的单位：焦耳度1度=3.6*1（Γ6焦耳7、电能表的作用：电能表是测量电器在某段时间内所消耗电能的千瓦时数。

电能表上"220V5A"的意义是正常工作电压是220伏，最大工作电流是5安8、电功率：电流在单位时间内所做的功叫做电功率。

计算公式：P=U1电功率等于电压与电流的乘积.电功率是用来表示电流做功快慢的物理量。

9、额定电压：用电器正常工作时的电压叫额定电压。

额定功率：用电器在额定电压下的功率叫做额定功率。

在低于额定电压下的电压下工作的用电器不能发挥其实际功率。

在高于额定电压的电压下工作的用电器容易被大电流烧毁。

10、会画用伏安法测定电灯泡功率的实验图11、"PZ220-25”的意思是：普通照明灯泡，额定电压220伏，额定功率：25瓦"PZ220-100”的灯泡在110伏的电压下工作时，电功率是多少？12、1840年英国物理学家焦耳推出了焦耳定律：电流通过导体产生的热量跟电流的平方成正比，跟导体的电阻成正比跟通电时间成正比。

计算公式：Q=IIRt13、电热器的主要部分是发热体，发热体是用电阻率大、熔点高的电阻丝制成。

第十六章电流做功与电功率一、电流做功1、电流所做的功叫电功。

用W表示，国际制单位的主单位是焦耳（J），常用单位：kW•h，俗称“度” 1 kW•h=3.6×106J2、有关电功的计算：W==UIt W=Pt W=UQ (适用任何电路)W =I2Rt=(U2/R)t（只适用于纯电阻电路）3、测量电功大小的仪表叫电能表。

二、电流做功的快慢1、电功率是表示电流做功快慢的物理量，用P表示，国际制单位的主单位是瓦特，简称瓦，符号是W。

常用单位有千瓦（kW）。

1kW = 103W 。

电功率的定义为：单位时间内电流所做的功。

2、电功率的定义式： P=W/t在使用时，单位要统一，单位有两种可用：（1）、电功率用瓦（W），电能用焦耳（J），时间用秒（S）；（2）、电功率用千瓦（kW），电能用千瓦时（kW•h，度），时间用小时（h）。

3、1千瓦时是功率为1kW的用电器使用1h所消耗的电能。

4、电功率的基本计算公式： P=UI 单位：电功率用瓦（W），电流用安（A），电压用伏（V）。

5、用电器在额定电压下工作时的电功率（或者说用电器正常工作时的电功率），叫做额定功率。

用电器实际工作时的电功率叫实际功率，电灯的亮度就取决于灯的实际功率。

6、推导公式：P=I2R P=U2/R W=Pt=UIt=I2Rt=(U2/R)t三、测量电功率1、测量小灯泡电功率的电路图与测电阻的电路图一样。

2、进行测量时，一般要分别测量小灯泡过暗、正常发光、过亮时三次的电功率，但不能用求平均值的方法计算电功率，只能用小灯泡正常发光时的电功率。

四、电流的热效应1、电流通过导体时电能转化成内能的现象叫电流的热效应。

利用电来加热的用电器叫电热器。

2、根据电功率公式和欧姆定律，可以得到： P=I2R 这个公式表示：在电流相同的条件下，电能转化成热时的功率跟导体的电阻成正比。

3、当发电厂电功率一定，送电电压与送电电流成反比，输电时电压越高，电流就越小。

第16章电流做功与电功率期末复习专练一．选择题（共16小题）1．甲、乙两灯并联接入电路，已知两灯泡的电阻之比为3：1，则两灯泡的功率之比为（）A．3：1B．1：3C．1：1D．9：12．小明仔细观察家中的电视机、电风扇、白炽灯和冰箱四种电器，发现它们上面都标有“220V100W”的字样，若它们都在额定电压下工作相同的时间，则产生的热量最多的是（）A．电视机B．电风扇C．白炽灯D．冰箱3．如图甲所示，电源电压恒定，闭合开关S，移动滑动变阻器的滑片P从B端移至A端时，小灯泡恰好正常发光，两电压表示数随电流表示数变化的U﹣I图像如图乙所示，则下列说法错误的是（）A．电源电压为12V B．滑动变阻器的最大阻值为20ΩC．小灯泡的额定功率为3.2W D．整个电路的最大功率为12W4．如图甲所示的电路中，电源电压不变，R0为定值电阻，闭合开关，移动滑动变阻器的滑片，滑动变阻器R消耗的电功率随电流变化的关系如图乙所示，图乙中的a、b两点与图甲中滑动变阻器的滑片在A、B两位置时相对应。

下列说法正确的是（）A．滑动变阻器的滑片在A点与B点时，电路的总功率之比是1：2B．电源电压为10VC．滑动变阻器消耗的最大电功率为3.6WD．电路消耗的最大电功率为7.2W5．如图所示的电路中，电源电压保持不变，灯泡L上标有“3V3W”的字样，不考虑温度对灯丝电阻的影响。

闭合开关S，当滑动变阻器的滑片P移动到中点时，灯泡L正常发光，电压表示数为6V，当滑片P移到阻值最大处时，灯泡L与滑动变阻器的电功率之比为（）A．1：4B．4：1C．1：2D．2：16．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示。

把它们并联在电路中，如图（乙）所示。

闭合开关S，这时电流表的示数为0.3A，则电源电压和元件A的电功率分别是（）A．3V0.9W B．3.5V0.9WC．2.5V 1.0W D．1.0V0.2W7．如图所示，电源电压为4.5V保持不变，电压表量程选择“0～3V”，电流表量程选择“0～0.6A”，滑动变阻器R规格为“20Ω1A”，小灯泡L上标有“3V1.5W”字样（忽略灯丝电阻的变化）。

问题实质1.电功（W）表示电流做的功，电流做了多少功，就有多少电能转化为其他形式的能。

2.电功率（P）表示电流做功速度快慢的物理量。

也就是单位时间内电流做的功。

3.额定功率和实际功率额定电压：用电器正常工作时的电压值为额定电压；额定电压也是用电器上标着的电压。

额定功率：用电器在额定电压下的功率值为额定功率；也就是用电器上标着的电功率为额定功率。

实际功率:用电器在实际电压下的功率值为实际功率。

4.电热（Q）电流通过导体产生的热量，跟通过导体电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比。

（焦耳定律）Q=I2Rt纯电阻电路中（电流通过导体时，电能全部转化为内能的电路），结合欧姆定律还可以推导出下列公式。

推导公式难点突破难点一：利用铭牌数据计算用电器在一段时间内消耗的电能 弄清电能表及常见家用电器上铭牌的物理意义，深刻理解电功公式的含义，注意公式中各物理量单位的统一，解答时还应结合具体题型的物理情景，抓住电功计算的基本公式及导出公式灵活求解。

例一：电能表是测量 的仪表，1kw .H 的电能可供标有“220v 40w ”的灯泡正常工作 h 。

启思1.下表是某水壶的铭牌，从铭牌中可知，在额定电压下通过水壶的电流时 A ，（保启思2.某教室的电能表上标有“220v 5A ”字样，该电能表允许通过的最大电流为 A ；教室内安装有“220V 40W ”的日光灯10盏，如果每天少开一个小时，每月（用电天数按20天计）可节约电能 J 。

难点二：在纯电阻电路或非纯电阻电路中关于电功的计算 在纯电阻电路中，电流通过用电器把电能全部转化为内能，要充分运用串并联电路的特点及欧姆定律综合求解电功，一般采用t t 22RU R I W ==进行计算；但在非纯电阻电路中，电能没有全部转化为内能，大部分转化为机械能（如电动机）或其他形式的能，就要用t UI W =进行计算。

例二：已知带动小风扇的玩具电动机两端电压为1.5V ，通过电动机的电流为0.5A,通电1min 消耗电能为多少?如果所消耗的电能的60%转变为叶轮转动的机械能，则1min 内获得的机械能是多少？启思1一电动机线圈电阻为1Ω，当线圈两端电压为2V时，电流为0.8A,电动机正常工作。

电功和电功率知识点电功和电功率》重难知识点汇总一、电功（W）和电功率（P）：1、电功：指电流做功的过程，即电能转化为其他形式的能的过程。

电功可以简单理解为消耗的电能。

2、常用单位：电功的主单位是XXX（J），常用单位是千瓦时（kWh），也叫“度”。

1度=1kWh=3600kJ。

3、电功的计算公式：基本公式：W=UIt，其中U是电路两端的电压，I是电路中的电流，t是通电时间。

推导公式1：W=I^2Rt（串联电路）推导公式2：W=U^2t/R（并联电路）电功和电功率的关系式：W=Pt。

4、电功的测量工具是电能表，用来测量电路在一段时间内消耗的电能。

5、电功率（P）是表示不同用电器消耗电能速度的物理量。

电功率越大，表明用电器消耗电能的速度越快。

6、电功率的单位是瓦（W），常用单位是千瓦（kW）。

7、电功率的计算公式：定义式：P=W/t，其中W是电功，t是时间。

电路专用式：P=UI，其中U是电路两端的电压，I是电路中的电流。

推导公式：P=IR（常用于串联电路）或P=U^2/R（常用于并联电路）。

8、额定电压和实际电压、额定功率和实际功率的关系：额定电压是指用电器正常工作时所需的电压值，也就是用电器上标明的电压值。

实际电压是指用电器在实际工作中获得的实际电压值，这个电压值可能等于额定电压，但也可能低于或高于额定电压值。

额定功率是指电器在额定电压下的功率值，也就是电器上标着的功率值，具有唯一性。

实际功率指电器在实际电压下工作时实际消耗的功率值。

根据P=UI公式，实际功率值会随着电器两端电压值的变化而变化。

当实际电压等于额定电压时，实际功率等于额定功率，电器正常工作。

当实际电压大于额定电压时，实际功率大于额定功率，电器超负荷工作，可能损坏电器。

当实际电压小于额定电压时，实际功率小于额定功率，电器不能正常工作，但一般不会损坏电器。

对于某个电器而言，额定电压和额定功率只有一个，但实际电压和实际功率有无数个，每一个实际电压都对应一个实际功率值。

第十六章 电流做功与电功率【河南考纲】（1）理解电功率和电流、电压的关系并能进行简单计算。

能区分用电器的额定功率和实际功率。

会测量小灯泡的功率。

（2）会读家用电能表，会通过电能表计算电费。

（3）通过实验探究，知道在电流一定时，导体消耗的电功率与导体的电阻成正比。

（4）知道家庭电路的组成。

知道保险丝的作用，会使用测电笔。

（5）了解安全用电知识。

有安全用电意识。

【知识网格】【热频考点】1．在实例中会运用电功、电功率、电器效率的概念、单位、定义式以及它们之间的关系解题。

2．在实例中会运用电热、电热功率的概念、单位、计算式，以及它们与电功、电功率的异同点解题。

比如：标有“220V 4W ”字样的电风扇、电视机、电烙铁、节能灯正常工作相同时间，产生热量最多是电烙铁。

3．对具体用电器，能区分（实际和额定）电压、电流、电功率，以及它们的差别（一般来说，这是用电器的电阻不变）。

家庭电路电路组成电流过大原因 安全用电火线和零线电能表保险盒和空气开关电路发生短路 用电器功率过大 安全电压 安全用电常识电功率 电能 电功 电功率焦耳定律电功的物理意义电功的公式和单位电功的测量 电能表电功率的物理意义和定义电功率的公式和单位 用电器的额定功率和实际功率 用电压表、电流表测小灯泡的功率焦耳定律的内容和公式 电热器4．会用“PUIR ”之间的关系式及串并联电路特点解决具体问题。

5．科学探究：（1）电流做功与什么因素有关；（2）电热的多少与哪些因素有关（焦耳定律的实验基础）；（3）测小灯泡的电功率；（4）会用电能表和钟表测家用用电器的实际功率；6． 家庭电路的组成、每个元件的作用、安全用电常识、电流过大的原因以及故障检测方法。

7．会做家庭电路图。

（1）开关必须接火线；（2）保险丝必须接火线；（3）螺纹灯泡中心接线柱接火线；（4）三孔插座：左零右火上接地；（5）大功率插座接保险丝；（6）同时起作用的开关应串联（声光控制开关）。
