第十六章电流做功与电功率测试题

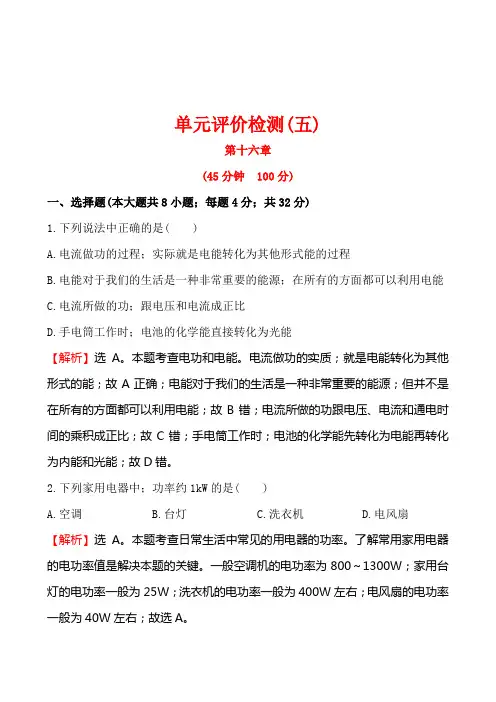

单元评价检测(五)第十六章(45分钟100分)一、选择题(本大题共8小题；每题4分；共32分)1.下列说法中正确的是( )A.电流做功的过程；实际就是电能转化为其他形式能的过程B.电能对于我们的生活是一种非常重要的能源；在所有的方面都可以利用电能C.电流所做的功；跟电压和电流成正比D.手电筒工作时；电池的化学能直接转化为光能【解析】选A。

本题考查电功和电能。

电流做功的实质；就是电能转化为其他形式的能；故A正确；电能对于我们的生活是一种非常重要的能源；但并不是在所有的方面都可以利用电能；故B错；电流所做的功跟电压、电流和通电时间的乘积成正比；故C错；手电筒工作时；电池的化学能先转化为电能再转化为内能和光能；故D错。

2.下列家用电器中；功率约1kW的是( )A.空调B.台灯C.洗衣机D.电风扇【解析】选A。

本题考查日常生活中常见的用电器的功率。

了解常用家用电器的电功率值是解决本题的关键。

一般空调机的电功率为800～1300W；家用台灯的电功率一般为25W；洗衣机的电功率一般为400W左右；电风扇的电功率一般为40W左右；故选A。

3.(·)如图所示电路；电源电压保持不变。

只闭合开关S；电流表的示数为0.2A；再闭合开关S1；电流表的示数变化了0.3A。

那么闭合S、S1后；R1与R2的电功率之比是( )A.2∶3B.3∶2C.5∶2D.1∶2【解析】选A。

本题考查动态电路分析和电功率知识。

由题和图可知；闭合开关S后；闭合开关S1前后R1两端电压始终等于电源电压；则通过R1的电流不变；当闭合S、S1后；R1与R2并联；电流表测通过R1与R2的总电流；通过R1与R2的电流分别为0.2A和0.3A；根据P=UI得；电压一定；电功率跟电流成正比；故R1与R2的电功率之比等于电流之比；故选A。

4.(·湛江中考)如图所示；电源电压不变；当滑动变阻器的滑片向b端移动的过程中；下列说法正确的是( )A.电流表的示数变大B.电压表的示数变大C.小灯泡的亮不变D.电路中的总功率变大【解析】选C。

2023年九年级物理第十六章【电流做功与电功率】复习测试卷一、填空题(每空2分，共20分)1．如图所示，电热膜是在绝缘聚酯薄膜表面，用金属导线将经过特殊工艺加工形成的一条条薄的粗细均匀的导电墨线连接形成网状结构的发热器件。

某电热膜的总功率为4 400 W，正常工作2小时消耗电能________kW·h。

(第1题)(第2题)2. 闭合开关，发现灯泡甲比灯泡乙亮，则甲、乙两灯泡消耗的电功率大小关系是P甲________(填“＞”“＜”或“＝”)P乙。

3. 某平板电脑的充电器上标有“5 V 2 A”，表示充电电压是5 V，最大输出电流为2 A，该平板电脑的电池充满电时所储存的电能是1.8×105 J，若该平板电脑以最大输出电流充电，要将空电池充满电需要________h。

4．绿色生态理念要求人们注重环保节能。

如图所示是额定功率为5 W的LED灯与额定功率为60 W的白炽灯，LED灯直接把电能转化为光能，白炽灯由灯丝通电加热发光，正常工作时，它们亮度相同。

两灯都正常工作时，相等时间内通过LED灯和白炽灯的电流所做的功之比为________。

(第4题)(第5题)5. 在如图所示的电路中，电源电压为3 V，电流表A的示数为0.5 A，A1的示数为0.3 A，此时R1的功率为________W。

6. 一个铭牌上标有“220 V 1 000 W”的电炉，接入实际电压为198 V的电路中，若电阻丝的电阻恒定，这时电炉的实际功率为________W。

7. 如图甲所示，将一个额定电压为2 V的小灯泡和电动机串联，电动机线圈的电阻为0.5 Ω，灯泡的I­U图像如图乙所示。

当小灯泡正常发光时，通电1 min电动机线圈产生的热量为________J。

,(第7题) (第8题)8. 如图所示是某款电热水龙头的电路原理图，R1、R2为电热丝，通过旋转手柄可使开关S同时接触两个相邻触点，实现冷水、温水、热水挡之间的切换。

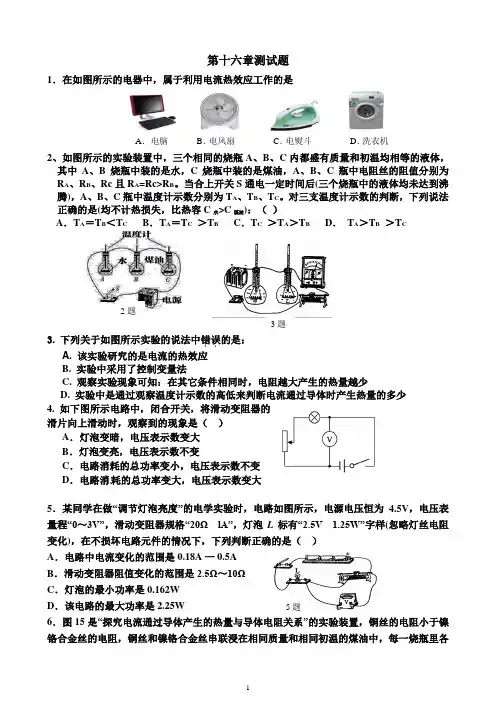

第十六章测试题1．在如图所示的电器中，属于利用电流热效应工作的是2、如图所示的实验装置中，三个相同的烧瓶A、B 、C内都盛有质量和初温均相等的液体，其中A 、B烧瓶中装的是水，C烧瓶中装的是煤油，A、B、C瓶中电阻丝的阻值分别为R A、R B、Rc且R A=Rc>R B。

当合上开关S通电一定时间后(三个烧瓶中的液体均未达到沸腾)，A、B、C瓶中温度计示数分别为T A、T B、T C。

对三支温度计示数的判断，下列说法正确的是(均不计热损失，比热容C水>C煤油)：（）A．T A＝T B＜T C B．T A＝T C＞T B C．T C＞T A＞T B D．T A＞T B＞T C3. 下列关于如图所示实验的说法中错误．．的是：A. 该实验研究的是电流的热效应B. 实验中采用了控制变量法C. 观察实验现象可知：在其它条件相同时，电阻越大产生的热量越少D. 实验中是通过观察温度计示数的高低来判断电流通过导体时产生热量的多少4. 如下图所示电路中，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是（）A．灯泡变暗，电压表示数变大B．灯泡变亮，电压表示数不变C．电路消耗的总功率变小，电压表示数不变D．电路消耗的总功率变大，电压表示数变大5．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω lA”，灯泡L标有“2.5V 1.25W”字样(忽略灯丝电阻变化)，在不损坏电路元件的情况下，下列判断正确的是（）A．电路中电流变化的范围是0.18A一0.5AB．滑动变阻器阻值变化的范围是2.5Ω～10ΩC．灯泡的最小功率是0.162WD．该电路的最大功率是2.25W6．图15是“探究电流通过导体产生的热量与导体电阻关系”的实验装置，铜丝的电阻小于镍铬合金丝的电阻，铜丝和镍铬合金丝串联浸在相同质量和相同初温的煤油中，每一烧瓶里各A．电脑B．电风扇C．电熨斗D．洗衣机3题5题2题插入一支温度计．通电一定时间后，可以看到 瓶中（填A 或B ）煤油温度升得高，这表明在相同时间内，电流相同的情况下，电阻越 ，电流通过导体时产生的热量越多．7．如图所示，甲、乙两只烧瓶中装有质量相同，初温相同的煤油。

2022学年九年级物理复习第16章《电流做功与电功率》综合测试卷[分值70分]一、单选题1．下面的几种说法中，正确的是（）A．电流通过电风扇做功时，电能全部转化为内能B．电流通过白炽灯做功时，电能全部转化为光能C．电流通过电风扇做功时，电能的一部分转化为机械能D．电流通过白炽灯做功时，电能全部转化为内能2．下列仪器是用来测量电功的是A．电流表B．电压表C．电能表D．秒表3．小华用标有“12V60W”的甲灯和标有“24V30W”的乙灯做实验，若灯丝电阻不变，则关于两个灯的比较，下列说法正确的是（）A．将两灯并联接入电压为12V的电路中，甲灯消耗电能比乙灯快B．若消耗相同的电能，则甲灯正常工作的时间一定比乙灯正常工作时间长C．将两灯串联接入电压为24V的电路中，甲灯可能正常发光D．电流通过甲灯所做的功一定比通过乙灯所做的功多4．下列说法中正确的是（）A．标有“220V，40W”字样的电烙铁，正常工作25h，耗电1kWB．标有“220V，40W”字样的灯泡，只有接在220V的电压下，灯泡才能正常发光C．电能表上标有“220V，3A”的字样，说明此表所在电路最多可接40W的灯17盏D．标有“220V，40W”字样的灯泡比正常时亮，说明它的额定功率变大了5．同学们用如图所示电路图探究“电功率与电压的关系”．以下说法正确的是()A．通过两灯泡的电流相同B．两灯泡两端的电压一定相等C．实验要选取规格相同的小灯泡D．将题中串联电路改为并联电路也可以完成实验6．图是某款电子测温仪及它内部的原理图，电源电压保持不变，显示仪由电压表改装而成，R为热敏电阻，其阻值随温度的升高而减小，R0为定值电阻。

下列说法正确的是（）A．被测者体温越高，电路中的电流越小B．被测者体温越高，定值电阻R0两端电压越大C．被测者体温越低，整个电路消耗的功率越大D．将R0换为阻值更大的电阻，测相同温度时，显示仪示数变小7．家用洗衣机的主要部件就是电动机，若一台洗衣机在220V电路中正常工作时通过的电流为2A，电动机线圈电阻为2Ω，则每分钟电流通过线圈产生的热量为（）A．480J B．1.452×106J C．2.64×104J D．880J8．将两电热丝R1、R2串联起来接在电路中，如图所示的电路．若R1>R2，则先被点燃的火柴是A．电热丝R1上的火柴B．电热丝R2上的火柴C．两电热丝上的火柴同时被点燃D．无法确定9．如图是一款迷你暖手宝，内置锂电池，用USB接口充电，下列说法正确的是（）A．暖手宝充电是电流做功的过程B．暖手宝发热是机械能转化成内能的过程C．用暖手宝取暖时，手因为含有的热量增加而感到暖和D．暖手宝无论充电还是发热，锂电池在电路中都是电源10．把标有“110V25W”和“110V100W”的甲、乙两盏电灯接到220V的电路上，下列图所示的设计电路中，通过调节变阻器，不能实现使它们都能正常发光的是A．B．C．D．11．如图所示，小亮做实验时，把甲、乙两只灯泡并联后接在电源上．闭合开关后，发现甲灯发光，乙灯不发光．经检查，电路连接正确，两只灯泡都完好无损．则乙灯不发光的原因最有可能是()A．乙灯的实际功率太大B．乙灯的实际功率太小C．通过乙灯的电流远大于通过甲灯的电流D．乙灯两端的电压远小于甲灯两端的电压12．有甲、乙两灯，甲灯上标有“”，乙灯上标有“”的字样．若只将这两个灯泡接入同一电路中，两灯均未烧毁且不考虑温度对灯丝电阻的影响．则下列说法中正确的是：A．乙灯一定比甲灯亮B．若两灯都能正常发光，则两灯一定是串联C．两灯消耗的总功率一定为D．两灯并联时，通过干路的总电流最大为13．两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙并联后接在电压为6V的电源两端，下列分析正确的是A．乙消耗的电功率为3.6W B．甲消耗的电功率为3.6WC．甲中的电流小于乙中的电流D．甲的电阻值大于乙的电阻值14．把标有“24V36W”的灯泡L1和“8V16W”的灯泡L2串联后接在电源的两端，其中一只灯泡正常发光，另一只灯泡没有达到额定功率，则下列选项正确的是（）A．该电源的电压为24V B．灯L1实际电压大于灯L2的实际电压C．两灯泡的总功率为16W D．电路中的电流为2A15．标有“6V6W”和“6V3W”的灯泡L1和L2串联接在电源上，设灯丝电阻不变，则A．灯L1、L2通过的电流之比为2：1B．灯L1、L2的实际功率之比为2：1C．电源电压为18V时，L1、L2均正常发光D．电源电压为9V时，L2正常发光二、填空题16．豆浆机的机头主要由一个电热器和一个电动机带动的打浆器组成，制作豆浆的过程是先加热，再打浆，再加热煮熟，即加热和打浆交替进行．由此可知，豆浆机中的电动机和电热器是____联的．在加热过程中，电能转化为____能．17．某学校共有“220V60W”的灯泡500盏，平均每天工作5h．这种灯泡正常工作电压为______V．如果改用40W的日光灯，不但可以省电，而且比原来更亮了，则该校一年（365天）可节约用电______度．18．为了测量家中暖风机的功率，小金关闭了家里的其他用电器只让暖风机正常工作，发现电能表的转盘在1min内转过50r，电能表的铭牌和暖风机工作前电能表上的示数如图所示。

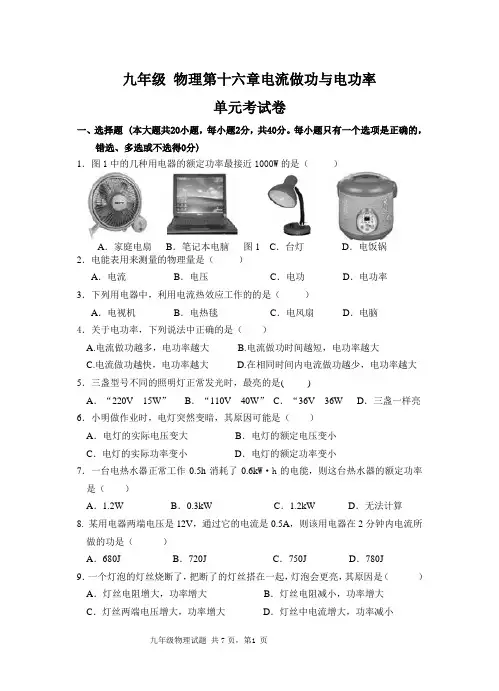

A ．家庭电扇B ．笔记本电脑 图1C ．台灯D ．电饭锅 九年级 物理第十六章电流做功与电功率单元考试卷一、选择题 (本大题共20小题，每小题2分，共40分。

每小题只有一个选项是正确的，错选、多选或不选得0分)1．图1中的几种用电器的额定功率最接近1000W 的是（ ）2．电能表用来测量的物理量是（ ）A ．电流B ．电压C ．电功D ．电功率 3．下列用电器中，利用电流热效应工作的的是（ ）A ．电视机B ．电热毯C ．电风扇D ．电脑 4．关于电功率，下列说法中正确的是（ ）A.电流做功越多，电功率越大B.电流做功时间越短，电功率越大C.电流做功越快，电功率越大D.在相同时间内电流做功越少，电功率越大 5．三盏型号不同的照明灯正常发光时，最亮的是( )A ．“220V 15W ”B ．“110V 40W ”C ．“36V 36WD ．三盏一样亮 6．小明做作业时，电灯突然变暗，其原因可能是（ ）A ．电灯的实际电压变大B ．电灯的额定电压变小C ．电灯的实际功率变小D ．电灯的额定功率变小7．一台电热水器正常工作0.5h 消耗了0.6k W ·h 的电能，则这台热水器的额定功率是（ ）A ．1.2WB ．0.3kWC ．1.2kWD ．无法计算 8. 某用电器两端电压是12V ，通过它的电流是0.5A ，则该用电器在2分钟内电流所做的功是（ ）A ．680JB ．720JC ．750JD ．780J9．一个灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡会更亮，其原因是（ ） A ．灯丝电阻增大，功率增大 B ．灯丝电阻减小，功率增大 C ．灯丝两端电压增大，功率增大 D ．灯丝中电流增大，功率减小10．如图2所示，闭合开关S ，发现灯泡L1比灯泡L2亮．在该电路 中，关于电流、电压、电阻和消耗的电功率大小的判断正确的是（ ）A ．12I I =B ．12U U =C ．12R R =D ．12P P =图2 11．将一个标有“220V 40W ”的灯泡接入某电路时，测得通过它的电流是0.15A ，则灯泡的实际功率是（ ）A ．大于40WB ．小于40WC ．等于40WD ．无法判定 12．如图所示的四个电路，电源电压相同，R 1和R 2是阻值不同的两段电阻丝，R 1＜R 2，则电路消耗的总功率由大到小的顺序是（ ）A ．甲、乙、丙、丁B ．丁、丙、乙、甲C ．丁、乙、丙、甲D ．丁、甲、乙、丙13. 将两只额定电压相同的小灯泡L 1、L 2串联在电路中，如图3所示，闭合开关后，发现灯L 1较亮，灯L 2较暗，其原因是( )A ．灯L 1额定功率较大B ．灯L 2两端电压较大C ．灯L 1的电阻较大D ．通过灯L 1的电流较大图3 14．标有“6V 6W ”、“3V 3W ”的灯泡L 1和L 2 （假设灯丝电阻不变），若将它们并联接在某电源上，两灯都发光，下列说法正确的是（ ） A ．灯L 1比灯L 2亮 B ．灯L 1、L 2的实际功率之比为2:1 C ．电源为3V 时，L 2正常发光 D ．电源为9V 时，L 1、L 2都正常发光15．一只电阻R ，当它接入电压为U 的电路中，功率为P ；若把它接入电压2U 的电路中，它的电功率为（ ）A ．2PB ．4PC ．2PD ．4P16．如图4所示，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是（ ）A ．灯泡变暗，电压表示数变大B ．灯泡变亮，电压表示数不变C ．灯泡变暗，电压表示数不变D ．灯泡变亮，电压表示数变大 图417．分别“6V 9W ”和“6V 3W ”的两个灯泡L 1、L 2串联接在12V 电源上，则（ ） A ．两灯都能正常发光 B ．两灯都不能正常发光C ．只有L 1能正常发光D ．只有L 2能正常发光18. 在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V ，秀秀同学通过正确实验得到的数据如下表．分析数据得到的下列结论，正确的是（ ） A ．灯丝的电阻随电压增大而减小 B ．小灯泡的额定功率为0.8WC ．小灯泡的额定功率为四次功率的平均值D ．通过小灯泡的电流与它两端的电压成正比19．由电压为220V 的电源向远处某工地的一盏标着“PZ 220-60”的电灯供电，于导线有电阻，灯泡消耗的实际功率为55W ．则导线消耗的功率（ ）A ．小于5WB ．等于5WC ．大于5WD ．不能确定 20．如图5所示，是探究电流产生的热量与哪些因素有 关的实验电路，甲电阻丝的阻值小于乙电阻丝的阻值。

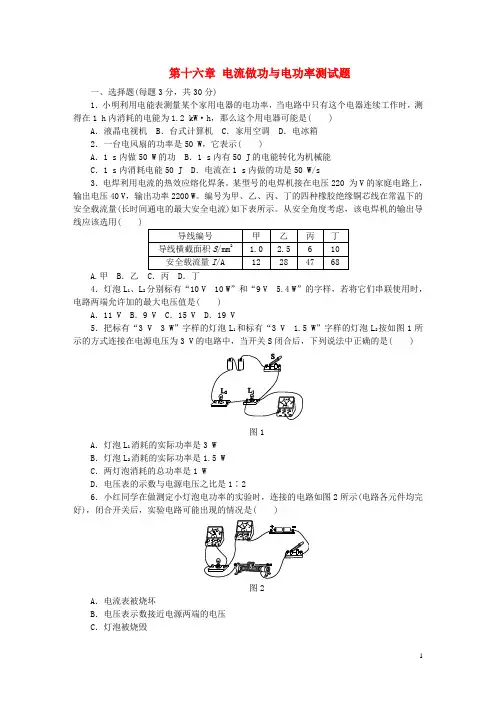

第十六章电流做功与电功率测试题一、选择题(每题3分，共30分)1．小明利用电能表测量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在1 h内消耗的电能为1.2 kW·h，那么这个用电器可能是( )A．液晶电视机 B．台式计算机 C．家用空调 D．电冰箱2．一台电风扇的功率是50 W，它表示( )A．1 s内做50 W的功 B．1 s内有50 J的电能转化为机械能C．1 s内消耗电能50 J D．电流在1 s内做的功是50 W/s3．电焊利用电流的热效应熔化焊条。

某型号的电焊机接在电压220 为V的家庭电路上，输出电压40 V，输出功率2200 W。

编号为甲、乙、丙、丁的四种橡胶绝缘铜芯线在常温下的安全载流量(长时间通电的最大安全电流)如下表所示。

从安全角度考虑，该电焊机的输出导线应该选用(A.甲 B．乙 C．丙 D．丁4．灯泡L1、L2分别标有“10 V 10 W”和“9 V 5.4 W”的字样，若将它们串联使用时，电路两端允许加的最大电压值是( )A．11 V B．9 V C．15 V D．19 V5．把标有“3 V 3 W”字样的灯泡L1和标有“3 V 1.5 W”字样的灯泡L2按如图1所示的方式连接在电源电压为3 V的电路中，当开关S闭合后，下列说法中正确的是( )图1A．灯泡L1消耗的实际功率是3 WB．灯泡L2消耗的实际功率是1.5 WC．两灯泡消耗的总功率是1 WD．电压表的示数与电源电压之比是1∶26．小红同学在做测定小灯泡电功率的实验时，连接的电路如图2所示(电路各元件均完好)，闭合开关后，实验电路可能出现的情况是( )图2A．电流表被烧坏B．电压表示数接近电源两端的电压C．灯泡被烧毁D．电流表指针有明显偏转7．图3中“＋”“－”分别表示电表的正、负接线柱，可以测量R消耗的电功率的电路图是( )图38．如图4所示，在四个相同的水槽中盛有质量和温度都相同的水，现将电阻丝R1、R2(R1＜R2)分别按如图所示的四种方法连接并放入水槽，接入相同的电源，通电相同时间后，水槽中水温最高的是( )图49．灯泡L标有“2.5 V”字样，它的电阻R随它两端电压U变化的关系图像如图5甲所示。

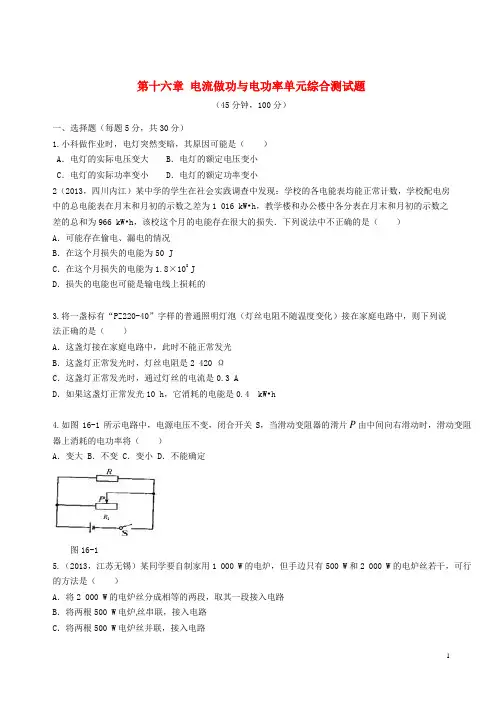

第十六章 电流做功与电功率单元综合测试题（45分钟，100分）一、选择题（每题5分，共30分）1.小科做作业时，电灯突然变暗，其原因可能是（ ） A ．电灯的实际电压变大 B ．电灯的额定电压变小 C ．电灯的实际功率变小 D ．电灯的额定功率变小2（2013，四川内江）某中学的学生在社会实践调查中发现：学校的各电能表均能正常计数，学校配电房中的总电能表在月末和月初的示数之差为1 016 kW•h，教学楼和办公楼中各分表在月末和月初的示数之差的总和为966 kW•h，该校这个月的电能存在很大的损失．下列说法中不正确的是（ ） A ．可能存在偷电、漏电的情况 B ．在这个月损失的电能为50 J C ．在这个月损失的电能为1.8×108J D ．损失的电能也可能是输电线上损耗的3.将一盏标有“PZ220-40”字样的普通照明灯泡（灯丝电阻不随温度变化）接在家庭电路中，则下列说法正确的是（ ）A ．这盏灯接在家庭电路中，此时不能正常发光B ．这盏灯正常发光时，灯丝电阻是2 420 ΩC ．这盏灯正常发光时，通过灯丝的电流是0.3 AD ．如果这盏灯正常发光10 h ，它消耗的电能是0.4 kW •h4.如图16-1所示电路中，电源电压不变，闭合开关S ，当滑动变阻器的滑片P 由中间向右滑动时，滑动变阻器上消耗的电功率将（ ）A ．变大B ．不变C ．变小D ．不能确定图16-15.（2013，江苏无锡）某同学要自制家用1 000 W 的电炉，但手边只有500 W 和2 000 W 的电炉丝若干，可行的方法是（ ）A ．将2 000 W 的电炉丝分成相等的两段，取其一段接入电路B ．将两根500 W 电炉丝串联，接入电路C ．将两根500 W 电炉丝并联，接入电路1RD ．将两根2 000 W 电炉丝并联，接入电路6.（2013，江西）如图16-2所示是某电器内部的电路结构图，1R 、2R 为阻值相同的电热丝，不同的连接方式其发热功率不同．下列说法正确的是（ ）图16-2A ．甲的发热功率与丙的发热功率相等B ．丁的发热功率是丙的发热功率的2倍C ．丙的发热功率是乙的发热功率的2倍D ．丁的发热功率是乙的发热功率的4倍二、填空题（每空3分，共30分）7.（2013，湖北荆门）某次雷电的电流是2×104A ，电压约为1×108V ，放电时间约为0.001 s ，这次雷电释放的能量是________J ，电功率约________W.8.（2013，福州）近日福州闽江两岸灯光夜景改造工程完工，使江滨夜景更加美丽，又节能环保.其中尤溪洲大桥换上了约3 000盏新型LED 灯，灯的功率由原来的28 W 变成了13 W ，若这些夜景灯每天工作3 h ，则一个月(按30天计算)节省的电能为__________kW·h，节省下的电能可使额定功率为1 000 W 的电热水壶正常工作_____h.9.（2013，四川南充）已知1R ︰2R =3︰4，当电阻1R 、2R 串联在电路中时，1R 、2R 两端的电压之比1U ︰2U = ；当电阻1R 、2R 并联在电路中时，在相同的时间内电流通过1R 、2R 所产生的热量之比1Q ︰2Q = .10．（2013，江苏扬州）我国空调“能效比”实行了新的等级标准，空调制冷“能效比”EER 是指空调制冷量与制冷时消耗的电功率的比.小明家需要一台制冷量为3 200 W 的空调，若选“能效比”为3.2的空调，则制冷消耗的电功率为________W ；若选“能效比”为4.0的空调，工作1 h 将比原空调节约电能_______kW·h .11.（2013，江苏连云港）如图16-3所示为某款电吹风的内部电路图，正常工作时电热丝的电阻R ＝44 Ω,通过它的电流为5 A.电动机工作时主要将电能转化为 能.若电吹风吹热风时的总功率为1 200 W ，则吹冷风时的总功率为 W.图16-3三、实验探究题（10分）12.（2013，四川资阳）初三某班同学到实验室做“测量小灯泡功率”的分组实验．待测小灯泡的额定电压为2.5 V ，电阻约为10 Ω．实验室有如下器材：A ．电源E （电压为6 V ）B ．电流表A （0～0.6 A ，0～3 A ）C ．电压表（0～3 V ，0～15 V ）D ．滑动变阻器1R （5 Ω，0.3 A ）E ．滑动变阻器2R （50 Ω，0.5 A ）F ．滑动变阻器3R （500 Ω，1A ）G ．开关S ，导线若干图16-4（1）在图16-4甲的虚线框内画出本实验应该采用的实验电路图； （2）实验应该选用的最合适的滑动变阻器是 _____（填器材代号）；（3）经检查无误后，闭合开关，调节滑动变阻器的滑片到某一位置，电流表和电压表的示数如图乙所示，则小灯泡两端电压为_____V ，流过小灯泡的电流是_____A ，此时小灯泡的电阻是_____Ω（结果保留两位小数）；（4）改变滑动变阻器的阻值，多次测量通过小灯泡的电流和它两端的电压，根据记录的数据，小明画出小灯泡中电流随其两端电压变化的关系图像如图丙所示，根据图像提供的信息，小灯泡的额定功率为_____W ．四、解答题（每题10分，共30分）13.（2012，江苏镇江改编）学校运动场安装了一盏规格为“220 V l kW ”的碘钨灯．已知电控室的输出电压恒为220 V ，电控室到碘钨灯之间的距离为100 m ，所用电线为某个品牌的铜芯橡皮绝缘线．下表所列是该品牌的不同横截面积的铜芯橡皮绝缘线在常温下的安全载流量（即长时间通电时的最大安全电流）．（1）要求所选铜线符合适用和经济的原则，请你通过计算说明，所用电线选用的是哪一种铜芯导线？（2）若所使用的铜芯导线每米长电阻为1.7×10-2Ω，求使用碘钨灯时，输电线路上损失的电功率导线横截面积S /mm 20.5 1 1.5 2.5 4 6 10铜芯橡皮绝缘线的安全载流量I /A 4 8 12 20 25 32 5014.小明同学自制了一个简易电热器，有高、低两个挡位，如图16-5是其内部电路简化图．图中1R 和2R 是两条电热丝，阻值均为100 Ω．（1）小明想在电路中加一个“倾倒开关”，电热器被碰倒时“倾倒开关”会自动断开，以免引起火灾．“倾倒开关”宜安装在图5中A 、B 、C 、D 、E 中的哪一点处？简要说明这样选择的理由．（2）当旋钮开关接静触点“1”时，该电热器处于什么挡位？此时通过该电热器的电流多大？（3）旋钮开关接静触点“2”时，电热器消耗的电功率是多少？图16-5 15.（2013，广东湛江）（应用题）寒冷的冬天，小明给住在农村的奶奶买了一个如图6所示的“暖手宝”，铭牌如下表所示，请回答下列问题：（1）该“暖手宝”正常工作时通过的电流和电阻各是多少？（2）该“暖手宝”正常工作3分钟产生的热量是多少？（3） 小明奶奶家离变电站较远（变电站输出的电压为220 V ），输电导线的总电阻为11 Ω，当小明在奶奶家断开其他用电器只使用该“暖手宝”时，“暖手宝”消耗的实际功率是多少？（小数后面保留一位小数，不考虑温度对电阻的影响）产品名称 暖手宝 产品货号 QB32(大号) 额定功率 440 W 额定电压 220 W 通电储热 5～8分钟 电源线长 约80 cm 暖手宝直径 约200 mm第十六章测试卷答案一．1．C点拨:电灯的亮度取决于电灯的实际功率.2.B 点拨:配电房中总电能表在月末和月初的示数之差减去教学楼和办公楼中各分表在月末和月初的示数之差的总和，即为损失的电能，这个月损失的电能：W =1 016 kW•h—966 kW•h=50 kW•h=50×3.6×106 J=1.8×108 J ，故B 说法不正确，符合题意，C 说法正确，不符合题意；这个月的电能存在着很大的损失，可能存在偷电、漏电的情况，也可能是输电线上的损耗，故A 、D 说法正确，不符合题意．3．D 点拨：A 、该灯的额定电压为220 V ，因此接在家庭电路中，能正常发光，故A 错误； B 、这盏灯正常发光时，灯丝电阻：Ω==40)22022（P U R =1 210 Ω，故B 错误；C 、这盏灯正常发光时，通过灯丝的电流：V220W40==U P I ≈0.18 A,故C 错误；D 、如果这盏灯正常发光10 h ，它消耗的电能：Pt W = =0.04kW×10 h=0.4 kW•h．故D 正确．4．C 点拨:由题图可知：定值电阻R 和滑动变阻器1R 是并联在一起的,滑动变阻器两端电压等于电源电压，当滑动变阻器的滑片P 由中间向右滑动时，电源电压不变，所以滑动变阻器两端的电压也是不变的；滑动变阻器的滑片由中间向右滑动时，滑动变阻器接入电路中的电阻变大，根据欧姆定律，通过滑动变阻器的电流变小；根据UI P =，滑动变阻器上消耗的电功率将变小． 5.C点拨:A 、将2 000 W 的电炉丝分成相等的两段，取其一段，其电阻必然变为原来的一半，根据R U P 2=可知，其功率变为4 000 W ，不符合题意．B 、将两根500 W 电炉丝串联后，各自分压110 V ，由RU P 2=得，R P 2V 110）（实=，而RP 2V 220）（额==500 W ，解得实P =125 W ，两根电炉丝的总功率为250 W ，不符合题意．C 、将两根500 W 电炉丝并联后，各自在额定电压下工作，额定功率为500 W ，两根电炉丝并联的总功率为1 000 W ，符合题意．D 、将两根2 000 W 电炉丝并联后，各自在额定电压下工作，额定功率为2 000 W ，两根电炉丝并联的总功率为4 000 W ，不符合题意．故选C ．6. B 、C 、D 点拨：先分析题图的连接方式，求出四种连接的电阻大小，电源电压不变，根据公式RU P 2=求出各自的电功率，从而判断各个选项的对错．由题知，1R 、2R 为阻值相同的电热丝，设1R =2R =R ，分析各连接方式可知：题中甲图为开路，甲P =0 W ，题中乙图为两电阻串联，R R 2=乙，RU R U P 222==乙乙，题中丙图只有电阻1R 工作，丙R =R ，RU R U P 22==丙丙，题中丁图为两电阻并联，2R R =丁，R U R U R U P 22222===丁丁，可见，甲的发热功率与丙的发热功率不相等，故A 错；丁的发热功率是丙的发热功率的2倍，故B 正确；丙的发热功率是乙的发热功率的2倍，故C 正确；丁的发热功率是乙的发热功率的4倍，故D 正确． 二．7．2×109;2×1012点拨：本题考查电功和电功率的计算.雷电释放的能量为：UIt W ==1×108V×2×104A×0.001 s=2×109J ；电功率约为：UI P ==1×108V×2×104A=2×1012W.8. 4.05×103 ；4 050 点拨:节约电能Pt W ∆= =（0.028 kW —0.013 kW ）×3 000×30×3 h=4.05×103kW·h . h 40501kWhkW 104.053//=⋅⨯==P W t .9. 3︰4 ； 4︰3 点拨:当电阻R 1、R 2串联在电路中时，两电阻中通过的电流相等.又因为U IR =，所以其两端的电压之比为：121212:::3:4U U IR IR R R ===；当电阻R 1、R 2并联在电路中时，两电阻两端的电压相等.又因为22U Q I Rt t R==，所以，在相同时间内电能通过R 1、R 2所产生的热量之比为：22122112:::4:3U U Q Q t t R R R R ===.10. 1 000;0.2 点拨:根据题干所述：能效比=制冷量/电功率，所以电功率=制冷量/能效比，即“能效比”为3.2的空调的电功率P =3 200 W/3.2=1 000 W ，而“能效比”为4.0的空调的电功率为1P =3 200 W/4.0=800 W ，两台空调消耗的电能差为W =(P -1P )t =0.2 kW×1 h=0.2 kW·h.11. 机械 ；100 点拨：电动机工作时，消耗了电能，主要转化为机械能；当两个开关都闭合时，电吹风吹热风，此时电动机与R 并联，总功率为M 2P R U + =44)220(2W +M P =1 200 W ，则M P =100 W ；当只闭合开关S 1时，电吹风吹冷风，此时电路中只有电动机工作，总功率即为电动机的功率M P =100 W.三．12.（1）如答图1所示；（2）E ；（3）1.8；0.22；8.18（4）0.625点拨：（1）要测量小灯泡的额定功率，需测出额定电压和额定电流，所以还要有滑动变阻器调节灯泡两端的电压，电路图如答图16-1所示：答图16-1（2）由已知条件知，电源电压为6 V ，小灯泡的额定电压为2.5 V ，所以小灯泡正常发光时滑动变阻器两端的电压为U =6 V —2.5 V=3.5 V,灯泡正常发光时的电流大约为Ω==10V5.2L R U I 额=0.25 A ； 所以滑动变阻器进入电路的阻值约为A25.0V5.3==I U R =14 Ω，由滑动变阻器的规格知，可选择规格为(50 Ω，0.5 A)的滑动变阻器；（3）根据题意，电流表的量程为0～0.6 A ，由题中图乙知，分度值为0.02 A ，所以电流表示数为0.22 A ； 电压表量程应为0～3 V ，分度值为0.1 V ，电压表示数为1.8 V ； 则R =U/I =1.8 V /0.22 A ≈8.18 Ω；（4）由题中图丙可知，当电压为2.5 V 时，电流为0.25 A ，所以小灯泡的额定功率UI P = =2.5 V×0.25 A=0.625 W ．四．13.解：（1）碘钨灯正常工作的电流是：V220W1000==U P I ≈4.55 A ；选用的铜芯橡皮绝缘线的安全载流量应略大于正常工作电流，所以应选横截面积为1 mm 2的导线； （2）导线电阻为：R =1.7×210-Ω/m ×100 m ×2=3.4 Ω；输电线损失电功率为：R I P 2==（4.55 A ）2×3.4 Ω≈70 W ； （3）碘钨灯消耗电能为：t P W 灯==1 kW ×1 h=1 kW •h .14.解：（1）为了防止短路现象和触电事故，在电热器被碰倒时，切断火线，“倾倒开关”要接在C 点． （2）旋钮开关接静触点“1”时，电阻1R 和2R 串联接入电路，该电热器处于低挡位， 由欧姆定律得，通过该电热器的电流)100100(V22021Ω+Ω=+=R R U I =1.1 A ．（3）旋钮开关接静触点“2”时，只有电阻1R 接入电路，电热器消耗的电功率Ω==100)V 220(212R U P =484 W ．15．解：（1）从题表中可以读出额P ＝440 W ，额U ＝220 V ，所以额额额U P I =＝V 220W440＝2 A ，额额I U R =＝A2V220＝110 Ω. （2）由焦耳定律得Rt I Q 2额==(2 A)2×110 Ω×3×60 s ＝79 200 J. （3）=总R 11 Ω+110 Ω＝121 Ω，总实R U I =＝Ω121V 220＝1120 A ，R I P 2)(实实=＝（1120A ）2×110 Ω≈363.6 W.。

第十六章电流做功与电功率单元测试题一、单选题1．以下用电器中，工作时能量转化的主要形式与其他三件不同的是A．电风扇B．电炉C．电熨斗D．电水壶2．额定功率为800W的用电器可能是A．家用微波炉B．电子手表C．电视机D．家用照明灯3．如果电视机，电烙铁和电风扇上都标有“220V，60W”的字样，它们都在额定电压下，工作相同的时间，三个用电器产生的热量是（）A．电视机最多B．电烙铁最多C．电风扇最多D．一样多4．在物理学的发展过程中，许多物理学家做出了杰出的贡献，历史上最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系的物理学家是A．安培B．欧姆C．伏特D．焦耳5．下列单位中，不属于电功的单位的是A．J B．V•A C．W•s D．kW•h6．如果电烙铁、电视机和电风扇上都标有“220V 150W”字样，它们都在额定电压下工作相同时间，则三个用电器产生的热量最多的是A．电烙铁B．电视机C．电风扇D．一样多7．如图所示，为小乐同学老家用的机械式电能表的示意图，下列说法不正确的是（）A．如图中时刻所示，电能表的读数为8633.5kW•hB．家中干路中的总电流为20A时，该电能表可以工作C．每消耗1kW•h的电能，电能表的转盘转3600圈D．这种电能表，读数数字的单位是kW•h8．如图所示的电路中，电源电压恒为18V，纯电阻用电器R1标有“10V 4W”字样，滑动变阻器R2的规格为“200Ω 1A”，电流表的量程为0~0.6A，电压表的量程为0~15V。

在保证各电路元件安全使用的情况下，下列说法正确的是（）A．电流表示数的最小值为0.08AB．电压表的示数变化范围为0~15VC．滑动变阻器的阻值变化范围为20~125ΩD．整个电路总功率的最大值为10.8W9．有两根电热丝、，且，若单独用烧开一壶水，所需时间为。

若将这两根电热丝分别串联和并联在同一电源中烧开同一壶水，则所需的时间分别为（不计热损失）（）A．、B．、C．、D．、10．小刚利用电能表测量某家用电器的电功率。

2022学年九年级物理复习第16章《电流做功与电功率》综合训练卷一、单选题1．下列不是电功率单位的是（）A．瓦特B．焦耳/秒C．伏特·安培D．千瓦时2．甲、乙两个灯串联在电路中，甲灯较亮，乙灯较暗，则通过两灯的电流（）A．甲灯的电流大B．乙灯的电流大C．两灯电流相等D．无法比较3．标有“220V24W”的甲灯和标有“220V40W”的乙灯铭牌如图所示，下列说法中正确的是（）A．两灯均正常发光时，甲灯的电阻小于乙灯的电阻B．串联后接在220V的电路中，因为通过它们的电流相等，所以一样亮C．串联后接在220V的电路中，因为甲灯实际功率较大，所以甲灯较亮D．串联后接在220V的电路中，因为乙灯额定功率较大，所以乙灯较亮4．对于图中的各种数据，下列说法不正确的是（）A．电能表正常工作时的电压一定为220V，电流一定为10AB．每消耗1kW·h的电能，电能表的转盘转3000转C．同时使用的用电器总功率不能超过2200WD．电能表读数的单位是kW·h5．某灯泡的额定电压为220V，为了确定它的额定功率，下述方案最佳的是（）A．直接与其他额定电压为220V且标有额定功率的灯泡从外观上比较确定B．将该灯泡接入220V电路中，测出流过灯泡的电流，用公式P=UI进行计算C．将它与额定电压为220V且标有额定功率的另一灯泡并联，接入220V电路中，比较两只灯泡的亮度来判断D．在实验室用伏安法测出灯丝电阻，用公式P=进行计算6．下列的家用电器中，利用电流热效应工作的是（）A．电饭锅B．笔记本电脑C．电风扇D．电视机7．下列家用电器正常工作时，功率约为100W的是（）A．电视机B．空调C．吸尘器D．电吹风机8．小明观察家中的电风扇、白炽灯和电烙铁几种电器，发现它们上面都标有“220V40W”的字样，若它们都在额定电压下工作相同的时间，消耗电能最多的是（）A．电风扇B．白炽灯C．电烙铁D．一样多9．两个定值电阻，甲标有“10Ω1A”，乙标有“15Ω0.6A”，现把它们连入由一个开关和电源组成的电路，以下说法正确的是（）A．甲、乙并联时允许干路最大电流为1.6AB．甲、乙并联时允许乙的最大功率为9WC．甲、乙串联时允许电源最大电压为19VD．甲、乙串联时允许甲的最大功率为3.6W10．标有“220V，40W”和“220V，60W”的两只灯泡L1、L2串联在电路中时，两灯泡均发光，实际消耗的功率分别为P1和P2，则（）A．P1＞P2B．P1＝P2C．P1＜P2D．无法确定11．小明家的电能表的盘面标有“”，他要用这个电能表来测一台电冰箱的实际功率．为此他在其他用电器都关闭的条件下，测得电冰箱启动工作0.5h后自动停机的过程中，电能表转盘转300r，则该电冰箱在此时间工作时的实际功率为（）A．0.12kW B．1.2kw C．53kW D．350kW12．如图所示，电源两端电压恒定，闭合开关，发现灯泡比暗，则（）A．的实际功率比的大B．通过的电流比的小C．的电阻比的小D．若烧断，则两端的电压变大13．在相同的时间内甲电阻丝放出的热量比乙电阻丝放出的热量多，那么（）A．甲电阻丝的电阻一定比乙电阻丝的电阻大B．通过甲电阻丝的电流一定比通过乙电阻丝的电流大C．甲电阻丝的额定功率一定比乙电阻丝的额定功率大D．甲电阻丝的实际功率一定比乙电阻丝的实际功率大14．有一只电烙铁，如果在同一个照明电路里，要使其电功率小些，下列改装方法可行的是（）A．把电阻丝剪去一小段B．更换一根较粗的电阻丝C．与电阻丝串联一个电阻D．与电阻丝并联一个电阻15．如图所示的电路中，电源电压恒定，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动的过程中，电压表与电流表示数的变化关系如图乙所示。

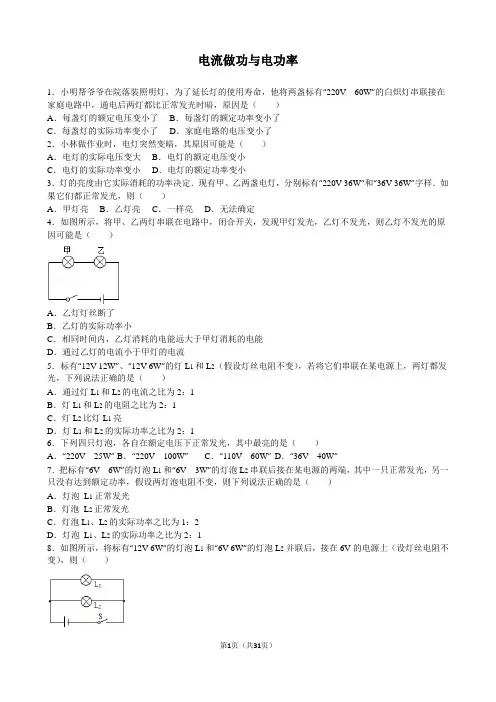

电流做功与电功率1．小明帮爷爷在院落装照明灯，为了延长灯的使用寿命，他将两盏标有“220V 60W”的白炽灯串联接在家庭电路中，通电后两灯都比正常发光时暗，原因是（）A．每盏灯的额定电压变小了B．每盏灯的额定功率变小了C．每盏灯的实际功率变小了D．家庭电路的电压变小了2．小林做作业时，电灯突然变暗，其原因可能是（）A．电灯的实际电压变大B．电灯的额定电压变小C．电灯的实际功率变小D．电灯的额定功率变小3．灯的亮度由它实际消耗的功率决定．现有甲、乙两盏电灯，分别标有“220V 36W”和“36V 36W”字样．如果它们都正常发光，则（）A．甲灯亮B．乙灯亮C．一样亮D．无法确定4．如图所示，将甲、乙两灯串联在电路中，闭合开关，发现甲灯发光，乙灯不发光，则乙灯不发光的原因可能是（）A．乙灯灯丝断了B．乙灯的实际功率小C．相同时间内，乙灯消耗的电能远大于甲灯消耗的电能D．通过乙灯的电流小于甲灯的电流5．标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（）A．通过灯L1和L2的电流之比为2：1B．灯L1和L2的电阻之比为2：1C．灯L2比灯L1亮D．灯L1和L2的实际功率之比为2：16．下列四只灯泡，各自在额定电压下正常发光，其中最亮的是（）A．“220V 25W” B．“220V 100W”C．“110V 60W”D．“36V 40W”7．把标有“6V 6W”的灯泡L1和“6V 3W”的灯泡L2串联后接在某电源的两端，其中一只正常发光，另一只没有达到额定功率，假设两灯泡电阻不变，则下列说法正确的是（）A．灯泡L1正常发光B．灯泡L2正常发光C．灯泡L1、L2的实际功率之比为1：2D．灯泡L1、L2的实际功率之比为2：18．如图所示，将标有“12V 6W”的灯泡L1和“6V 6W”的灯泡L2并联后，接在6V的电源上（设灯丝电阻不变），则（）A．两灯的实际功率之和等于12WB．两灯的实际功率之和大于12WC．灯泡L1比灯泡L2亮D．灯泡L2比灯泡L1亮9．把标有“6V 6W”的小灯泡L1和标有“6V 3W”的小灯泡L2串联后接在电源电压为6v的电路中（不考虑灯丝电阻的变化），下列说法正确的是（）A．因为通过它们的电流相等，所以一样亮B．因为灯L2电阻较大，实际功率较大，所以灯L2较亮C．因为灯L1额定功率较大，所以灯L1较亮D．因为灯L1实际功率较大，所以灯L1较亮10．小哲同学用甲、乙两个小灯泡连接如图所示电路，闭合开关S后，甲、乙两灯均正常发光，但甲灯比乙灯亮，下列说法正确的是（）A．两灯均正常发光时，甲灯功率等于乙灯功率B．两灯均正常发光时，甲灯电阻小于乙灯电阻C．若两灯位置对换，甲灯仍比乙灯亮D．如果将两灯串联在该电源上，则乙灯比甲灯亮二、填空题（共1小题）11．小红同学在“测小灯泡额定功率”的实验中，电源电压为3V，小灯泡的额定电压为2.5V．（1）她在连接如图甲所示电路时，导线M的另一端应接在电压表V（选填“3”或“15”）接线柱上．（2）闭合开关前，应将滑动变阻器的滑片P移到（选填“a”或“b”）端．（3）在实验过程中，她根据实验数据绘制了如图乙所示的I﹣U图象，根据图象可知，当电流表示数如图丙所示时，小灯泡的电阻是Ω．小灯泡的额定功率是W．三、解答题（共19小题）12．某实验小组做“测量小灯泡电功率”的实验电路如图甲所示．已知电源电压为3V，小灯泡的额定电压为2.5V．（1）闭合开关前，滑动变阻器的滑片P应置于端（选填“A”或“B”），目的是．（2）试验中，闭合开关，如果小灯泡与灯座接触不良，则会看到电压表示数，电流表示数．（均选填“有”或“无”）（3）排除电路故障后，闭合开关，移动滑片P到某位置时，电压表的时数为2.2V，若想测量小灯泡的额定功率，应将滑片P向（选填“A”或“B”）端移动，使电压表的示数为V，这时电流表的示数如图乙所示，读数为A，则小灯泡的额定功率为W．13．为了测定额定电压为“2.5V”小灯泡的电功率，小明设计了图甲所示的电路图，实验中各元件完好，电源电压保持不变．（1）电路连接完整后，小明闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，接下来他首先应进行的操作是（选填下面字母番号）．A．检查电路是否断路B．检查电路是否短路C．移动滑动变阻器的滑片，观察小灯泡是否发光（2）为了测量小灯泡的额定功率，应调节滑动变阻器，当电压表的示数为V时，灯泡正常发光，此时电流表的示数如图乙所示，则通过小灯泡的电流为A，该灯泡的额定功率为W．14．在“测定小灯泡的电功率”的实验中，小明选取了一个标有“2.5V”的小灯泡和必要的实验器材，连接的实物电路如甲图所示：（1）闭合开关前，老师发现甲图中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线将实物电路连接正确（只改动一根导线）；（2 ）闭合开关S后，发现小灯泡不亮，电流表无示数，电压表示数接近电源电压，则故障原因可能是；（3 ）排除故障后，闭合开关S，移动滑片P，使电压表的示数为2.5V，此时电流表的示数如乙图所示为A，则小灯泡的额定功率为W．15．小华用电压表、电流表、滑动变阻器、导线、开关、及新的干电池等实验器材，测量额定电压为2.5V 小灯泡L的额定功率．（1）小华连接好图甲所示电路，闭合开关S，发现小灯泡L发光暗淡，观察电压表、电流表均有示数，移动滑动变阻器的滑片P，电压表、电流表示数均不变，出现这种现象的原因是．（2）小华改正实验错误后，移动滑动变阻器的滑片P，当电压表示数为2.5V时，发现电流表示数如图乙所示，由此可知，此时通过小灯泡L的电流为A；小灯泡L的额定功率为W．16．在“测定小灯泡的电功率”的实验中，选用如图甲所示的器材，其中电源电压为6V，小灯泡的额定电压为2.5V（灯丝电阻约为12Ω）．（1）为了能够顺利完成实验探究，下列两种规格的滑动变阻器应选用A．“10Ω0.5A”的滑动变阻器B．“50Ω0.5A”的滑动变阻器（2）用笔画线代替导线，将图甲所示的实物电路连接完整．（3）闭合开关前，应将图甲中所示的滑动变阻器的滑片滑到（选填“A”或“B”）端．（4）闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数，若电路只有一处故障，则故障原因是．（5）排除故障后，闭合开关，移动滑片，电压表的示数如图乙所示，其读数是V；为了测量小灯泡的额定功率，应将滑动变阻器的滑片向（选填“A”或“B”）端移动．（6）根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图象（如图丙所示）．分析图象可知：①小灯泡的额定功率为W．②小灯泡灯丝电阻是变化的，主要是受变化的影响．③实验中观察到：当小灯泡两端的电压低于0.5V时，小灯泡不发光，根据图象分析其原因是．（7）完成上述实验后，小华在缺少电压表的情况下，根据绘制出的小灯泡电流与电压关系图象，设计出了一个测未知定值电阻的电路，如图丁所示．请根据电路图写出其中一次测量的实验步骤：①②表达式：R x=．17．在“测定小灯泡的电功率”实验中，选用如下器材：2节干电池、额定电压为2.5V的小灯泡（额定功率小于1W）、电流表、电压表、滑动变阻器（20Ω 1A）、开关和导线．如图甲所示是小明没有连接完整的电路．（1）请你用笔画线代替导线，将电路连接完整．（2）正确连接电路后闭合开关，发现电压表有示数，电流表示数几乎为零，灯泡不发光，导致这一现象的原因可能是．（3）排除故障后，小明通过正确操作，得到多组I、U数据，作出如图乙所示的I﹣U图象，由图可知，灯泡两端电压为2.5V时，通过灯泡的电流为A，灯泡的额定功率为W；灯泡的电阻随电压的增加而（选填“增大”或“减小”），导致灯泡电阻变化的主要因素是．（4）根据（1）问中连接好的电路，排除（2）问中故障，移动变阻器滑片，能否实现灯泡两端电压从零连续变化到2.5V？答：（选填“能”或“不能”），其理由是．18．小鹭利用电流表和电阻箱测量小灯泡的功率，设计并连接了如图1所示的部分实验电路．（1）请你添加一条导线，将图1所示的实物图补充完整，并使滑动变阻器的滑片P向右移时接入电路的阻值变大（2）闭合开关S1，将开关S2板向（选填“1”或“2”），调节滑动变阻器使电流表的示数为I1，如图2所示，I1=A．（3）将开关S2扳向另一端，保持的阻值不变，调节的阻值R，使电流表的示数仍为I1（4）若此时R=7.0Ω，小灯泡的实际功率P1=W（5）若小灯泡的额定电流为I0=2I1，以下关于额定功率P0与实际功率P1的数值关系，你认为最有可能的是A．P0=2P1B．P0=3P1C．P0=4P1D．P0=5P1．19．如图是某兴趣小组测量小灯泡电功率的部分实验电路，电源电压恒为3V，小灯泡额定电压是2.5V，其灯丝电阻为10Ω左右，滑动变阻器标有“20Ω 1A”字样，电流表（0﹣0.6A，0﹣3A），电压表（0﹣3V，0﹣15V）各有两个量程．（1）在图中用笔画线代替导线，使其成为完整的实验电路，要求：滑动变阻器的滑片P向左移动时，小灯泡变亮；（2）连接电路的过程中，开关应，滑动变阻器的滑片P应滑到端（选填“A”或“B”）；检查电路连接无误后，闭合开关，发现小灯泡不亮，电流表无示数，但电压表有示数，分析故障的原因是．小灯泡的额定功率为W两次实验中，灯泡不亮的原因是（答出一个原因即可）．（4）兴趣小组的同学想接着探究电流与电压的关系，于是将图中的小灯泡换成定值电阻，移动滑动变阻器的滑片P，多次改变定值电阻两端的电压，并记录通过定值电阻对应的电流，多次测量的目的是为了，本实验用到的探究方法与下列哪个实验的探究方法相同．A．通过灯泡发光认识电流的存在B．探究摩擦力的大小与哪些因素有关．20．某兴趣小组在测量额定电压为2.5伏小灯泡电功率的实验中，实验电路如图甲所示．（1）闭合开关前，应将滑动变阻器滑片P移到；（2）实验时，电压表和电流表读数记录下表中，实验结束后，同学们想知道小灯泡的额定功率，却发现没有测小灯泡正常工作时的电流，能否利用表中数据求出小灯泡的额定功率？有同学认为可利用表中某组数据求出电阻R，再利用P额=求出小灯泡的额定功率，请判断是否可行并说明理由；曲线，由图可知小灯泡的额定功率为瓦．21．爱思考的小明发现奶奶家里有一个用了很长时间的旧灯泡，在相同电压下，比同样规格的新灯泡发光更暗些，请你运用所学物理知识帮助小明解答这个问题．22．一个小灯泡规格为“6V 3W”，它正常工作时的电阻有多大？如果把它接在3V电压的电路中，它实际消耗的电功率是多少？与接在6V电路上相比，这时它发光的亮度是亮些还是暗些？（设小灯泡电阻不随温度改变）23．图1是测量额定电压为3.8V的小灯泡的电功率的实物电路图，小灯泡的电阻约为10Ω．（1）请在图2的虚线框内画出与实物图对应的电路图．（2）实物电路中连接不合理的是．开关闭合前，滑动变阻器滑片应置于（选填“A”或“B”）端，目的是小灯泡的额定功率为W小灯泡逐渐变亮的原因是实际功率逐渐（选填”）．24．实验：测量小灯泡的电功率【实验器材】额定电压为2.5V的小灯泡（正常发光时电阻约为6Ω）、滑动变阻器（“10Ω 2A”）、新干电池两节、开关、导线若干等．【实验原理】【实验步骤】（1）连接电路时，开关要；如阁甲所示的实物图连接中，连接不妥之处为；时应在此位置基础上将滑片P向（选填“左”或“右”）移动，使电压表的示数为V．此时电流表的示数如图丙所示，则小灯泡的额定功率是W．25．佳佳同学在做“测量小灯泡电功率”的实验时，设计并连接了如图甲、乙所示电路，小灯泡上标有“2.5V”字样．（1）闭合开关，小灯泡不亮，电压表无示数，电流表指针有微小偏转，逐渐移动滑动变阻器滑片，电流表示数逐渐变大，灯泡仍不亮，该电路故障可能是；（2）排除故障后，为了测量小灯泡的额定功率，向左移动滑片P的同时，眼睛应观察表，直到其示数为，再读出表的示数；（3）小灯泡正常发光时，电流表示数如图丙示数I=，则小灯泡的额定功率是W．26．（1）如图1所示，在烧瓶内装入少量水，用气筒往瓶里打气，在瓶塞跳出的瞬间，瓶内出现白雾．该白雾是水蒸气（填物态变化名称）形成的．该实验说明，是改变物体内能的一种方式．（2）在探究“滑动摩擦力的大小与哪些因素有关”某同学提出如下猜想：猜想Ⅰ．与两物体接触面的粗糙程度有关；猜想Ⅱ．与两物体之间压力大小有关．①为了验证上述猜想，他采用了如图2所示的装置进行实验，使固定物体上表面水平，用弹簧测力计水平拉动木块，使木块在固定物体上滑动．为了用弹簧测力计示数表示滑动摩擦力的大小，应让木块沿水平方向做运动．②实验时，他用弹簧测力计测出木块所受重力为1.0N，已知每个钩码质量为50g．通过在木块上面添加钩码来改变木块与固定物体之间的压力大小；通过更换木块下面的固定物体来改变接触面之间的粗糙程度．该同学准备了较长的木板和铁板作为可供选择的固定物体．他做了3次实验，并将实验数据记录在表分析（填写实验序号）两次实验数据，可以初步验证猜想Ⅰ．分析（填写实验序号）两次实验数据，可以初步验证猜想Ⅱ．（3）莉莉利用如图3所示的实验电路测量小灯泡的额定功率，已知待测小灯泡额定电压为4.5V，小灯泡额定功率约为1W，电源电压恒为6V．①闭合开关前，应将滑动变阻器的滑片（选填“A”或“B”）端．②若有三个滑动变阻器，规格分别为R1（5Ω2A）、R2（20Ω1A），R3（100Ω0.1A），则应选择（选填“R1”、“R2”或“R3”）．③将滑动变阻器阻值调到最大，闭合开关，发现小灯泡不亮，电流表无示数，电压表示数接近电源电压，经检查灯泡是完好的，则故障可能是导线（选填“a”、“b”、“c”、“d”、“e”、“f”、“g”）出现断路．④排除故障后，移动滑动变阻器的滑片，当电压表示数为4.5V时，电流表示数如图4所示，则小灯泡额定功率的测量值为W．⑤若该小灯泡被烧坏了，断开开关后，某同学用规格为“4.5V 1.5W”的小灯泡替换已烧坏灯泡．闭合开关后，为使其两端电压达到额定电压，应让滑动变阻器的滑片（选填“位置不变”、“向A端移动”、“向B 端移动”）．27．伏安法测量额定电压为2伏的小灯泡的额定功率，实验时按甲图连接电路，电源电压恒为3伏，移动滑动变阻器滑片，读出电压表和电流表示数绘制成I﹣U的图象如图乙．（1）根据乙图中数据，计算小灯泡的额定功率．（2）当小灯泡正常工作时，滑动变阻器接入电路的电阻为多大？（3）从乙图可知通电灯丝的电阻不恒定，实验中影响灯丝电阻变化的因素是．28．如图所示，实验过程中，闭合开关后，小灯泡不亮，但电流表有示数．艾力同学猜想有可能是小灯泡的实际功率太小，你认为对吗？为了使小灯泡发光，提出你的解决办法．29．一个标着“220V 1100W”的电炉，正常工作时电阻丝的电阻为Ω；当其两端电压为110V时，该电炉的实际功率为W．（不计温度对电阻的影响）30．小明用如图（甲）所示的电路测额定电压为6V的灯泡的功率，保护电阻R0=2Ω．闭合开关S，滑动变阻器的滑动触片从最右端向最左端移动过程中，通过灯泡的电流I与其两端电压U的关系如图（乙）所示．求：（1）灯泡的额定功率；（2）电源的电压；（3）滑动变阻器的最大电阻值．沪科新版九年级（上）中考题单元试卷：第16章电流做功与电功率（17）参考答案与试题解析一、选择题（共10小题）1．（2013•三明）小明帮爷爷在院落装照明灯，为了延长灯的使用寿命，他将两盏标有“220V 60W”的白炽灯串联接在家庭电路中，通电后两灯都比正常发光时暗，原因是（）A．每盏灯的额定电压变小了B．每盏灯的额定功率变小了C．每盏灯的实际功率变小了D．家庭电路的电压变小了【解答】解：因为每盏灯泡的额定电压为220V，当将两盏标有“220V 60W”的白炽灯串联接在家庭电路中时，每盏灯两端的电压为110V，由P=可得，灯泡的实际功率小于灯泡的额定功率，因此比正常发光时暗．故选C．2．（2015•梅州）小林做作业时，电灯突然变暗，其原因可能是（）A．电灯的实际电压变大B．电灯的额定电压变小C．电灯的实际功率变小D．电灯的额定功率变小【解答】解：A、根据P=，若电灯实际电压变大，实际功率也会变大，灯会变亮，故A错误；BD、用电器的额定电压是指其正常工作时的电压，额定功率是在额定电压下工作时的功率．用电器的额定电压和额定功率只有一个，不会改变．故BD错误；C、灯泡的亮度取决于灯泡的实际功率，若实际功率变小；会导致电灯将会变暗．故C正确．故选C．3．（2013•邵阳）灯的亮度由它实际消耗的功率决定．现有甲、乙两盏电灯，分别标有“220V 36W”和“36V 36W”字样．如果它们都正常发光，则（）A．甲灯亮B．乙灯亮C．一样亮D．无法确定【解答】解：由题意知，两只灯泡的额定功率相同，并且都是正常发光状态，所以实际功率都等于额定功率，即两灯亮度相同．故选C．4．（2013•无锡）如图所示，将甲、乙两灯串联在电路中，闭合开关，发现甲灯发光，乙灯不发光，则乙灯不发光的原因可能是（）A．乙灯灯丝断了B．乙灯的实际功率小C．相同时间内，乙灯消耗的电能远大于甲灯消耗的电能D．通过乙灯的电流小于甲灯的电流【解答】解：A、已知甲、乙两灯串联在电路中，闭合开关，发现甲灯发光，乙灯不发光，如果乙灯灯丝断了，电路中无法形成闭合的回路，所以甲灯也不会发光，故A不可能；B、甲灯发光，乙灯不发光，说明甲的实际功率比乙的实际功率大．符合题意．C、根据P=可知，相同时间内，乙灯消耗的电能小于甲灯消耗的电能，故C不可能．D、串联电路中电流处处相等．故D不可能．故选：B．5．（2013•齐齐哈尔）标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（）A．通过灯L1和L2的电流之比为2：1B．灯L1和L2的电阻之比为2：1C．灯L2比灯L1亮D．灯L1和L2的实际功率之比为2：1【解答】解：A、两灯串联，所以电流相等，则通过灯L1和L2的电流之比为1：1，故A错误；B、R1===12Ω，R2===24Ω，则灯L1和L2的电阻之比为1：2；故B错误；C、将它们串联在某电源上，两灯都发光，由P=I2R可知灯L2比灯L1的实际功率大，故灯L2比灯L1亮．D、将它们串联在某电源上，两灯都发光，由P=I2R可知：===，故D错误．故选C．6．（2013•莆田）下列四只灯泡，各自在额定电压下正常发光，其中最亮的是（）A．“220V 25W” B．“220V 100W”C．“110V 60W”D．“36V 40W”【解答】解：下列灯泡都在额定电压下正常发光，其实际功率等于额定功率，而100W灯泡的额定功率最大，因此100W的灯泡最亮．故选B．7．（2015•莱芜）把标有“6V 6W”的灯泡L1和“6V 3W”的灯泡L2串联后接在某电源的两端，其中一只正常发光，另一只没有达到额定功率，假设两灯泡电阻不变，则下列说法正确的是（）A．灯泡L1正常发光B．灯泡L2正常发光C．灯泡L1、L2的实际功率之比为1：2D．灯泡L1、L2的实际功率之比为2：1【解答】解：AB、由P=UI，两灯的正常发光电流分别为：I1===1A，I2===0.5A，由I=，两灯电阻分别为：R1===6Ω，R2===12Ω，根据串联电路中电流处处相等，L2的额定电流小于L1的额定电流，两灯泡串联时，L2正常发光，且电路中电流为I=0.5A，故B正确，A错误；CD、由P=I2R，两灯的实际功率之比为：====，故C正确，D错误．故选BC．8．（2015•临沂）如图所示，将标有“12V 6W”的灯泡L1和“6V 6W”的灯泡L2并联后，接在6V的电源上（设灯丝电阻不变），则（）A．两灯的实际功率之和等于12WB．两灯的实际功率之和大于12WC．灯泡L1比灯泡L2亮D．灯泡L2比灯泡L1亮【解答】解：因为L1和L2并联，则两灯的实际电压为：U1=U2=U=6V，又此时U1＜U1额，而灯丝电阻不变，由公式P=可知，P1＜P1额，因此P1＜6W，U2=U2额，由公式P=可知，P2=P2额，因此P2=6W，P=P1+P2＜12W，故A、B错误；根据P=可得R=，因为U1额＞U2额在额定功率相等时，可知R1＞R2，因此在实际电压相等时，L1的实际电功率小于L2的实际功率，故L2较亮，故C错误，D正确．故选D．9．（2015•黑河）把标有“6V 6W”的小灯泡L1和标有“6V 3W”的小灯泡L2串联后接在电源电压为6v的电路中（不考虑灯丝电阻的变化），下列说法正确的是（）A．因为通过它们的电流相等，所以一样亮B．因为灯L2电阻较大，实际功率较大，所以灯L2较亮C．因为灯L1额定功率较大，所以灯L1较亮D．因为灯L1实际功率较大，所以灯L1较亮【解答】解：根据P=可知：R=，由题两灯额定电压相同，P1＞P2，所以R1＜R2，串联电路中电流处处相等，根据P=I2R，可知P1实＜P2实，因为灯泡的亮度取决于实际功率的大小，因为L2实际功率较大，所以L2较亮．故ACD错误，B正确．故选B．10．（2014•齐齐哈尔）小哲同学用甲、乙两个小灯泡连接如图所示电路，闭合开关S后，甲、乙两灯均正常发光，但甲灯比乙灯亮，下列说法正确的是（）A．两灯均正常发光时，甲灯功率等于乙灯功率B．两灯均正常发光时，甲灯电阻小于乙灯电阻C．若两灯位置对换，甲灯仍比乙灯亮D．如果将两灯串联在该电源上，则乙灯比甲灯亮【解答】解：A、灯泡亮度由灯泡实际功率决定，甲灯比乙灯亮，则甲灯的功率大于乙灯的功率，故A错误；B、两灯泡并联，灯泡两端的电压U相等，甲、乙均正常发光，甲灯比乙灯亮，甲的额定功率大于乙的额定功率，由R=可知，甲灯的电阻小于乙灯的电阻，故B正确；C、两灯泡位置对换时，灯泡的亮暗不变，即甲灯亮度比乙灯亮度大，故C正确；D、当两灯泡串联时，通过它们的电流相等，由于乙的电阻大于甲的电阻，由P=I2R可知，乙灯泡的实际功率较大，乙灯亮，故D正确．故选：BCD．二、填空题（共1小题）11．（2015•邵阳）小红同学在“测小灯泡额定功率”的实验中，电源电压为3V，小灯泡的额定电压为2.5V．（1）她在连接如图甲所示电路时，导线M的另一端应接在电压表3V（选填“3”或“15”）接线柱上．（2）闭合开关前，应将滑动变阻器的滑片P移到b（选填“a”或“b”）端．（3）在实验过程中，她根据实验数据绘制了如图乙所示的I﹣U图象，根据图象可知，当电流表示数如图丙所示时，小灯泡的电阻是7.5Ω．小灯泡的额定功率是0.625W．【解答】解：（1）灯泡额定电压是2.5V，电压表应选择0～3V量程，连接电路时，图中导线M端应与电压表上标有数字“3”的接线柱相连．（2）闭合开关前，应将滑动变阻器的滑片P移阻值最大处，由电路图可知应滑到b端；（3）电流表量程为0～0.6A，分度值为0.02A，示数为0.2A，则小灯泡的电阻为R===7.5Ω，根据图乙可以知道当小灯泡的电压等于额定电压时，电流为0.25A，所以小灯泡的额定功率为：P=UI=2.5V ×0.25A=0.625W．故答案为：（1）3；（2）b；（3）7.5；0.625W．三、解答题（共19小题）12．（2015•兰州）某实验小组做“测量小灯泡电功率”的实验电路如图甲所示．已知电源电压为3V，小灯泡的额定电压为2.5V．（1）闭合开关前，滑动变阻器的滑片P应置于A端（选填“A”或“B”），目的是保护电路，使灯泡两端电压达到额定电压．（2）试验中，闭合开关，如果小灯泡与灯座接触不良，则会看到电压表有示数，电流表无示数．（均选填“有”或“无”）（3）排除电路故障后，闭合开关，移动滑片P到某位置时，电压表的时数为2.2V，若想测量小灯泡的额定功率，应将滑片P向B（选填“A”或“B”）端移动，使电压表的示数为 2.5V，这时电流表的示数如图乙所示，读数为0.32A，则小灯泡的额定功率为0.8W．【解答】解：（1）闭合开关前，应调节滑动变阻器的滑片，使滑动变阻器接入电路的阻值最大，故将滑片放在A端；滑动变阻器在电路中的作用是保护电路、调节灯泡两端电压，使其达到额定电压；（2）闭合开关，小灯泡接触不良，也就是电路断路，所以与灯泡串联的电流表无示数；而电压表与滑动变阻器、电流表串联在电源上，所以有示数，显示电源电压；（3）据串联电路中电阻之比等于电压之比，即想使得小灯泡的电压增大到2.5V，即需要使得滑动变阻器的电压变小，据串联电路中电阻之比等于电压之比，所以应该使得滑动变阻器的有效阻值变小，故需将滑片向B移动；由图乙知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.32A；则小灯泡的额定功率P=UI=2.5V×0.32A=0.8W．故答案为：（1）A；保护电路，使灯泡两端电压达到额定电压；（2）有；无；（3）B；2.5；0.32；0.8．13．（2015•广元）为了测定额定电压为“2.5V”小灯泡的电功率，小明设计了图甲所示的电路图，实验中各元件完好，电源电压保持不变．（1）电路连接完整后，小明闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，接下来他首先应进行的操作是C（选填下面字母番号）．A．检查电路是否断路。

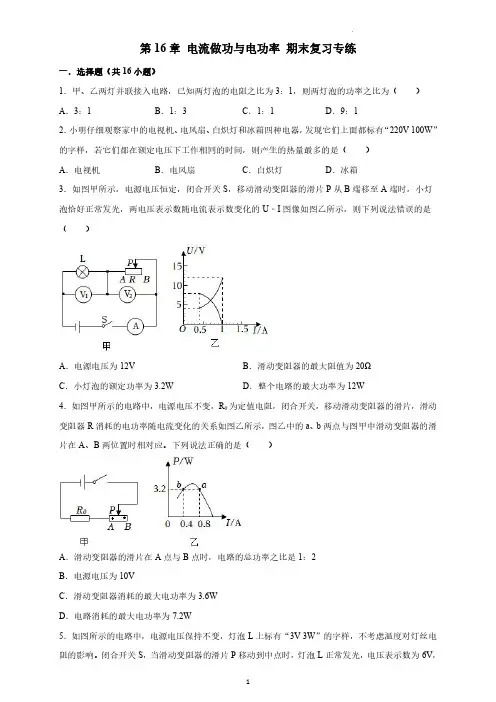

第16章电流做功与电功率期末复习专练一．选择题（共16小题）1．甲、乙两灯并联接入电路，已知两灯泡的电阻之比为3：1，则两灯泡的功率之比为（）A．3：1B．1：3C．1：1D．9：12．小明仔细观察家中的电视机、电风扇、白炽灯和冰箱四种电器，发现它们上面都标有“220V100W”的字样，若它们都在额定电压下工作相同的时间，则产生的热量最多的是（）A．电视机B．电风扇C．白炽灯D．冰箱3．如图甲所示，电源电压恒定，闭合开关S，移动滑动变阻器的滑片P从B端移至A端时，小灯泡恰好正常发光，两电压表示数随电流表示数变化的U﹣I图像如图乙所示，则下列说法错误的是（）A．电源电压为12V B．滑动变阻器的最大阻值为20ΩC．小灯泡的额定功率为3.2W D．整个电路的最大功率为12W4．如图甲所示的电路中，电源电压不变，R0为定值电阻，闭合开关，移动滑动变阻器的滑片，滑动变阻器R消耗的电功率随电流变化的关系如图乙所示，图乙中的a、b两点与图甲中滑动变阻器的滑片在A、B两位置时相对应。

下列说法正确的是（）A．滑动变阻器的滑片在A点与B点时，电路的总功率之比是1：2B．电源电压为10VC．滑动变阻器消耗的最大电功率为3.6WD．电路消耗的最大电功率为7.2W5．如图所示的电路中，电源电压保持不变，灯泡L上标有“3V3W”的字样，不考虑温度对灯丝电阻的影响。

闭合开关S，当滑动变阻器的滑片P移动到中点时，灯泡L正常发光，电压表示数为6V，当滑片P移到阻值最大处时，灯泡L与滑动变阻器的电功率之比为（）A．1：4B．4：1C．1：2D．2：16．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示。

把它们并联在电路中，如图（乙）所示。

闭合开关S，这时电流表的示数为0.3A，则电源电压和元件A的电功率分别是（）A．3V0.9W B．3.5V0.9WC．2.5V 1.0W D．1.0V0.2W7．如图所示，电源电压为4.5V保持不变，电压表量程选择“0～3V”，电流表量程选择“0～0.6A”，滑动变阻器R规格为“20Ω1A”，小灯泡L上标有“3V1.5W”字样（忽略灯丝电阻的变化）。

【最新版】沪科版九年级全一册物理第十六章《电流做功与电功率》测试卷（含答案）一、选择题(本题共10小题，每小题3分，共30分。

在每小题给出的四个选项中，只有一项是符合题目要求的)题序 1 2 3 4 5 6 7 8 9 10答案1．利用电流的热效应工作的家用电器是()A．电风扇B．笔记本电脑C．电视机D．电饮水机2．电灯的亮度由以下哪个因素决定()A．灯泡的电阻B．灯泡的额定电压C．灯泡的额定功率D．灯泡的实际功率3．如图所示，对比图中白炽灯和LED灯将电能转化为其他形式能的情况，可得()(第3题)A．白炽灯发光时，电能主要转化为光能B．白炽灯发光时，灯丝会凝华C．LED灯可以把电能全部转化为光能D．LED灯发光的效率较高4．安装在小亮家中的电能表如图所示，下列说法正确的是()(第4题)A．小亮家已经消耗的电能为25 086 JB．此电能表转盘每小时最多能转过3 600转C．此电能表的标定电流是10 AD．此电能表可以在4节干电池串联做电源的电路中使用5．在四个相同水槽中盛有质量相等和温度相同的纯水，现将阻值为R1、R2的电阻丝(R1＜R2)分别按选项中的四种方式连接放入水槽，并接入相同电源。

通电相同时间后，水温最高的是()A BC D6．科研人员设计了如图所示的输液提示器，让护士在护士站就能观察到药液量的变化。

当袋中药液量减少时()A．接到电路中滑动变阻器电阻变大B．电压表示数减小C．灯泡的亮度变暗D．电路总功率变小(第6题)(第7题)7．已知甲、乙两灯的额定电压分别是12 V和6 V，两灯的U-I关系如图所示。

在确保电路安全的前提下，下列说法正确的是()A．两灯正常发光时，甲灯的电阻较小B．两灯并联，只能使甲灯正常发光C．两灯并联，电路消耗的最大功率为14．4 WD．两灯串联在16 V的电路中，甲、乙两灯消耗的功率之比为3 18．如图所示，将标有“3 V 3 W”的灯泡L1和标有“6 V 3 W”的灯泡L2串联在电路中，闭合开关S，只有一个灯泡正常发光，假设灯泡电阻不变，则L1两端的电压及通过L1的电流分别是()。

沪科版九年级物理全册第十六章电流做功与电功率课堂测验题（有答案）第十六章电流做功与电功率课堂测验题（时间：45分钟满分：100分）一、选择题（每小题5分，共50分）1．下列关于电能转化的叙述中，正确的是( )A.电脑，电能转化为化学能B.电吹风机，电能转化为动能和热能C.太阳能电池板，电能转化为化学能D.电冰箱，电能转化为热能2．小明同学在家中拍到一张电能表照片，如图所示他仔细观察照片后，得到了以下结论，你认为正确的是( )A．电能表的标定电流是20AB．电能表工作时的额定最大电流是10AC．电能表的转盘转过3000转，表明接在这个电能表上的用电器消耗了1kW·h的电能D．拍照片时，家中已消耗的电能为2818.7J3．如图所示，R1＜R2，通电时间相同，R1支路电流做功W1，R2支路电流做功W2。

则( )A.W1>W2B.W1=W2C.W1<W2D.无法判断4．分别标有“220V 25 W”“110 V 25 W”和“36 V40 W”字样的三只白炽灯，它们各自在额定电压下使用时( )A．“220 V 25 W”最亮B．“36 V 40 W”最亮C．“110 V 25 W”最亮D．三只白炽灯一样亮5．如图所示是甲、乙两用电器并联在电路中时，每个用电器的I-U 图像。

则它们消耗电功率大小的关系为( )A.P甲＞P乙B.P甲＜P乙C.P甲=P乙D.不能确定6．如图所示，将标有“3V 3W”的灯泡L1和标有“6V 3W”的灯泡L2串联在电路中，闭合开关S，其中只有一只灯泡正常发光，设小灯泡电阻不变，则L1两端的电压及通过L1的电流分别是( )A.3V 1AB.1.5V 1AC.3V 0.5AD.1.5V 0.5A7．有两个电路元件A、B，把它们串联在电路中，如图乙所示，流过元件的电流与其两端的电压的关系图像如图甲所示。

闭合开关S，这时电流表的示数为0.4A，则A、B两元件的电功率之比为( )A.4:5B.5:4C.2:3D.1:38．在如图所示的电路中，电源电压恒定，L1、L2均标有“6V6W”字样（设灯丝的电阻不变）。

沪科版九年级物理（上）第十六章电流做功与电功率单元测试题一．选择题（共12小题）1．如图所示的用电器中，利用电流热效应工作的是（）2．有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1800W，乙的额定功率为1200W．两个电热水壶都正常工作时，下列说法中正确的是（）A．甲电热水壶两端的电压较高 B．电流通过甲电热水壶做功较快C．通过两个电热水壶的电流相等 D．相同时间内，两个电热水壶消耗的电能一样多3．两个定值电阻R1、R2并联在电路中，如图甲所示，它们的电流与其两端的电压关系如图乙所示，闭合开关S，则R1，R2产生的热量之比为（）A．2：1 B．1：2C．4：1 D．1：44．现有L1“6V 3W”和L2“6V 9W”两只小灯泡，若将两灯串联接入电源电压为12V的电路中，假设灯泡电阻不变。

下列说法正确的是（）A．两灯均能正常发光B．两灯的额定电流相同C．灯L1可能被烧毁D．灯L2可能被烧毁5．图是课本“探究电流通过导体产生的热量与导体电阻间关系”的实验装置，两个透明容器中封闭着等量的空气，电路正确连接后，通电进行实验过程中，下列说法正确的是（）A．左边容器电阻丝中的电流比右边容器电阻丝中的电流大B．U形管中液面高度的变化反映电阻丝产生热量的多少C．要保持两个电阻丝两端电压相等D．通电时间相同，两个容器中空气吸收的热量相同6．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示，下列说法正确的是（）A．A的电阻值为6.25ΩB．A和B串联，电路中电流为0.4A时，A、B的电功率之比为5：4C．A和B并联在电压为2.5v的电源两端，A、B的电功率之比为5：4D．当A和B串联，两者电阻相同时，电源电压为3V7．如图所示，电源电压保持不变，R1=15Ω，闭合开关S1，断开开关S2，电流表示数为0.2A；同时闭合开关S1、S2，电流表示数为0.5A，此时R1、R2的电功率分别为P1、P2．下列判断正确的是（）A．P1：P2=2：3 R1：R2=2：5B．P1：P2=2：3 R1：R2=3：2C．P1：P2=3：2 R1：R2=2：5D．P1：P2=3：2 R1：R2=3：28．如图所示电路中，电源电压不变，只闭合开关S1，电流表的示数为0.3A，再闭合开关S2，电流表示数变化了0.4A，则同时闭合S1、S2后，相同时间内R1、R2消耗的电能之比是（）A．3：4 B．4：3 C．7：3 D．4：79．如图所示电路，电源电压不变。

第十六章电流做功与电功率单元测试【满分：100分时间：45分钟】一、选择题(每题4分，共40分)1、下列家用电器中，功率最接近1kW的是（）A．台灯B．液晶电视C．笔记本电脑D．空调【答案】D【解析】台灯的电功率在10～60W左右，所以A不符合实际；25寸液晶电视它的电功率在100～125W左右，所以B不符合实际；笔记本的电功率在100～125W左右，所以C不符合实际；空调的电功率在1000～1500W左右，所以D符合实际。

选D。

2、关于电功和电功率说法不正确的是（）A．用电器消耗的电能越多，电功率越大B．功率是表示电流做功快慢的物理量C．单位时间内，电流做功越多，电功率越大D．千瓦时是电功的单位，千瓦是电功率的单位【答案】A【解析】电功率的大小与电能多少和通电时间都有关系，时间不确定，功率大小不能确定，A说法错误；电功率是表示电流做功快慢的物理量，功率越大，做功越快，B说法正确；时间一定，电流做功越多，用电器功率越大,C说法正确；D千瓦时也就是“度”是电功的单位，千瓦是电功率的单位,D说法正确。

所以选A。

3、可调节台灯的电路是由一只灯泡和一个电位器（滑动变阻器）串联组成的。

调节电位器的旋钮使灯由亮变暗的过程中，电路的总功率将（）A．变小B．变大C．不变D．无法确定【答案】A【解析】灯泡变暗，电位器的电阻变大，总电阻变大，电压不变，所以总功率变小。

4、如图所示电路中，电源电压不变，开关S由断开到闭合，下列说法正确的是（）A.电路总电阻变大B.电路总功率变小C.电压表示数变小D.电流表示数变大【答案】D【解析】电源电压不变，则各支路互不影响。

5、（多选）灯L1和L2分别标有“4V8W”和“8V32W”，把它们与“4A10Ω”的滑动变阻器串联后接在12伏的电源上，如图所示，当滑片P由b向a滑动时，若电阻不随温度变化，则（）A．两灯都变亮，且一样亮B．两灯都变亮，因为L2的额定功率大，所以比L1更亮C．两灯都变亮，且L1首先正常发光D．两灯都变亮，且L1可能先烧毁【答案】ACD【解析】灯L1的电阻22111(4)28U VRP W===Ω，灯L2的电阻22222(8)232U VRP W===Ω，所以在串联电路中，因为电流相等，由P=I2R可知，两灯泡的实际功率相等，所以两灯泡一样亮；当滑片P由b向a滑动时，滑动变阻器阻值变小，总电阻变小，电源电压不变，电路中电流变大，所以灯泡变亮，A正确，B错误。

第一节电流做功知能·提升训练知能提升1.(2022·山东青岛中考)下列电流做功的过程中,电能主要转化为机械能的是()A.电风扇吹风B.电灯发光C.电饭锅煮饭D.电解水制氧2.下图是一个电能表,对其中的重要参数,下列说法错误的是()A.“220 V”是说这个电能表应该在220伏的电路中使用B.“10(20) A”是说这个电能表使用时允许通过的电流为20安C.“50 Hz”是说这个电能表应在50 Hz的交流电路中使用D.“600 r/(kW·h)”是说,接在这个电能表上的用电器,每消耗1千瓦时的电能,电能表上的转盘转过600转3.在如图所示电路中,导体A、B是由同种材料做成的,A和B等长,但A比B的横截面积大,当S闭合后,在相同时间内,下列叙述正确的是()A.电流通过A、B所做的功是W A>W BB.电流通过A、B所做的功是W A<W BC.电流通过A、B所做的功是W A=W BD.无法比较电流通过A、B时做功的大小4.电流通过一个用电器,在1 s内产生的内能是150 J,光能是100 J,机械能是50 J,则电流做功为()A.100 JB.150 JC.250 JD.300 J5.小玲家有额定电压相同的电烤箱、电饭锅和电视机各一个,按照每度电0.5元的计费标准,将这三个用电器正常工作1小时的用电费用绘制成了如图所示的柱状图。

则下列四个选项中,判断正确的是()A.在这三个用电器中,电烤箱正常工作时的电压最高B.在这三个用电器中,电视机正常工作时的电压最低C.正常工作时,通过电烤箱的电流大于通过电视机的电流D.在一个月内,小玲家电烤箱的用电费用一定比电饭锅的用电费用多6.家庭中的电灯、电视机、电风扇等用电器都是联在电路中的。

小林家4月底电能表读数为2 708.7 kW·h,5月底电能表读数如图所示,那么5月份他家消耗了kW·h的电能。

7.下图是家用白炽灯发光时的电流与电压关系图像,根据图像求出白炽灯正常发光时的电阻为Ω,正常工作5 min消耗的电能为J。

《电流做功与电功率》一．选择题（共10小题）1．如图所示的四种家用电器中，利用电流热效应工作的是（）A．抽油烟机B．电热水壶C．电视机D．电风扇2．下列生活实例中，属于利用电流热效应工作的是（）A．利用排气扇通风换气B．给电脑显示器安装散热窗C．利用抽油烟机吸油烟D．定期给家用电器通电驱潮3．下列家用电器中，利用电流热效应工作的是（）A．电风扇B．电饭锅C．电冰箱D．电视机4．下列用电器中，利用电流热效应工作的是（）A．电暖气B．计算器C．电视机D．笔记本电脑5．如图所示机器工作时应用电流热效应的是（）A．电热水壶B．电风扇C．刷卡机D．太阳能玩具车6．在国际单位制中，电功的单位是（）A．伏特B．安培C．焦耳D．欧姆7．如图中的用电器，工作时电能转化为机械能的是（）A．电暖炉B．电饭锅C．电热水壶D．电动自行车8．已知一台直流电动机两端的电压为6V，通过电动机的电流为2A，线圈的电阻为0.5Ω．则在1min 内电动机消耗的电能及产生的热量分别为（）A．720 J，120 J B．720 J，720 JC．720 J，600 J D．600 J，120 J9．下列说法中正确的是（）A．通电的时间越长，电流所做的功越多B．通过用电器的电流越大，电流所做的功越多C．用电器两端的电压越大，电流所做的功越多D．电流做功越多，消耗的电能就越多10．小明同学在家中拍到一张电能表照片，他仔细观察照片后，得到下列结论，你认为正确的是（）A．电能表的额定功率为2500 WB．电能表的标定电流为5AC．拍照片时，小明家已消耗的电能为9316 kW•hD．拍照片时，小明家已消耗的电能为931.6 J二．多选题（共5小题）11．如图所示的用电器中，利用电流热效应工作的是（）A．电风扇B．台灯C．电饭锅D．笔记本电脑12．下列利用电热工作的用电器是（）A．电饭锅B．电风扇C．电暖器D．电脑13．如图所示，两个工作原理相间的电暖器甲和乙。
