海康报警主机操作简介

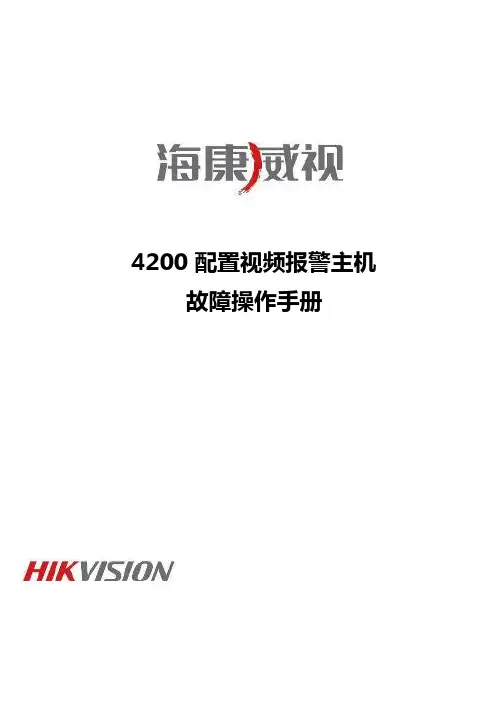

4200 配置视频报警主机故障操作手册目录一、问题现象 (3)二、问题排查流程 (3)三、具体排查方法 (4)四、适用型号 (8)五、变更记录 (8)六、关于海康威视 (9)一、问题现象4200 配置视频报警主机录像不生效二、问题排查流程三、具体排查方法第一步：检查通道是否添加进入视频报警主机远程配置，选择“通道”，点击“添加”，对IPC参数进行配置，完成配置后点击“保存”和“应用”第二步：检查远程配置中是否有存储选项若远程配置中没有存储选项，则确认硬盘是否安装，断电安装并重新上电；若有存储选项，则检查相关配置是否正确第三步：确认存储模式是否配置进入视频报警主机远程配置，选择“存储”，勾选硬盘号，对硬盘进行格式化处理，配置存储模式，完成配置后点击“应用”第四步：确认存储模式是否配置进入视频报警主机远程配置，选择“事件”-“计划”，对监控点的录像进行配置，注意要勾选“设置本地录像”，完成配置后点击“应用”4、验证并查看录像回放进入控制面板，点击进入远程回放界面，勾选视频报警主机监控点，选择时间范围，点击搜索，选择对应视频即可查看录像回放四、适用型号五、变更记录六、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。

海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。

海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。

海康威视拥有视音频编解码、视频图像处理、视音频数据存储等核心技术，及云计算、大数据、深度学习等前瞻技术，针对公安、交通、司法、文教卫、金融、能源和智能楼宇等众多行业提供专业的细分产品、IVM智能可视化管理解决方案和大数据服务。

报警主机 DDNS 配置操作手册目录一、操作流程（配置流程） (1)二、操作步骤（配置步骤） (1)三、适用型号 (3)四、变更记录 (3)五、关于海康威视 (1)一、操作流程（配置流程）1)获取本机DNS 服务器地址2)4200 客户端配置报警主机DNS 服务器地址3)萤石官网注册设备二、操作步骤（配置步骤）1.获取本机DNS服务器地址：cmd输入ipconfig，找到DNS服务器地址图1：DNS服务器地址示意图2.4200客户端，添加报警主机，远程配置-网络-高级设置，配置DNS服务器地址。

图2：4200客户端配置示意图3.进入萤石官网https://，登录萤石账号，配置管理-设备域名管理-添加，设置域名并填写设备序列号。

（端口映射自行设置）三、适用型号五、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。

海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。

海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。

海康威视拥有视音频编解码、视频图像处理、视音频数据存储等核心技术，及云计算、大数据、深度学习等前瞻技术，针对公安、交通、司法、文教卫、金融、能源和智能楼宇等众多行业提供专业的细分产品、IVM智能可视化管理解决方案和大数据服务。

在视频监控行业之外，海康威视基于视频技术，将业务延伸到智能家居、工业自动化和汽车电子等行业，为持续发展打开新的空间。

海康威视在中国大陆拥有32家省级业务中心/一级分公司，在境外有38 个分支机构（截止2018年9月30日）。

海康威视产品和解决方案应用在150 多个国家和地区，在G20杭州峰会、北京奥运会、上海世博会、APEC会议、德国纽伦堡高铁站、韩国首尔平安城市等重大项目中发挥了极其重要的作用。

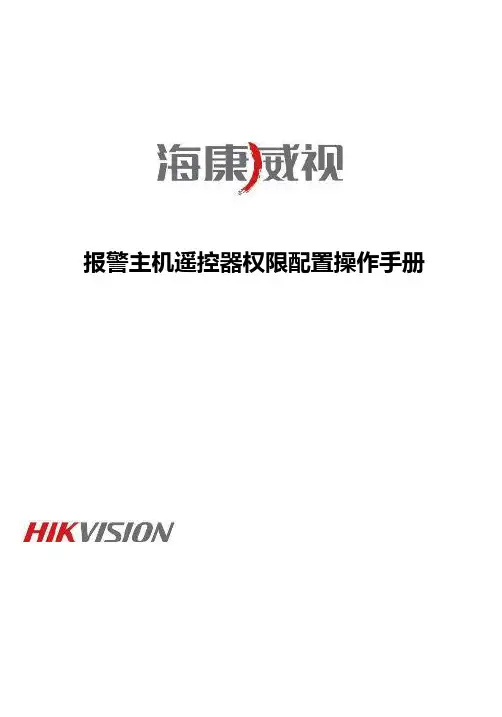

报警主机遥控器权限配置操作手册目录一、4200 配置 (1)1、操作流程 (1)2、操作步骤 (1)二、适用型号 (5)三、变更记录 (5)四、关于海康威视 (1)一、4200 配置1、操作流程1)将报警主机添加到4200客户端2)远程配置报警主机3)遥控器权限配置4)遥控器和主机对码2、操作步骤1.将报警主机添加到4200客户端图1：添加到4200示意图2.远程配置-报警-遥控器权限，进入遥控器权限配置界面图2：4200客户端远程配置示意图3.①选择对应遥控器编号-设置图3：遥控器参数设置示意图②勾选启用-填写遥控器序列号（序列号随遥控器可查）-选择对应子系统-勾选所需权限-保存图4：遥控器参数设置示意图4.遥控器和主机对码操作步骤如下：①RF键盘输入指令【密码】+【*】+【91】+【遥控器编号】+【#】，使主机进入对码模式；②按下遥控器的任意按键，对码成功，键盘退出对码模式。

二、适用型号三、变更记录四、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。

海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。

海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。

海康威视拥有视音频编解码、视频图像处理、视音频数据存储等核心技术，及云计算、大数据、深度学习等前瞻技术，针对公安、交通、司法、文教卫、金融、能源和智能楼宇等众多行业提供专业的细分产品、IVM智能可视化管理解决方案和大数据服务。

在视频监控行业之外，海康威视基于视频技术，将业务延伸到智能家居、工业自动化和汽车电子等行业，为持续发展打开新的空间。

海康威视在中国大陆拥有32家省级业务中心/一级分公司，在境外有38 个分支机构（截止2018年9月30日）。

报警主机警号配置操作手册目录一、4200 配置 (1)1、操作流程 (1)2、操作步骤 (1)二、报警主机警号键盘配置 (4)1、警号使能设置: (4)2、警号联动设置: (4)三、适用型号 (6)四、变更记录 (6)五、关于海康威视 (1)一、4200 配置1、操作流程1)将报警主机添加到4200 客户端2)远程配置报警主机3)警号配置2、操作步骤1.将报警主机添加到4200客户端图1：添加到4200示意图2.远程配置-报警-警号，进入警号配置界面图2：4200客户端远程配置示意图3.可针对不同子系统进行配置图3：警号配置不同子系统示意图图4：警号配置全局事件示意图二、报警主机警号键盘配置1、警号使能设置:首先进入编程模式: 012345*0#.进行警号使能设置,指令编程为:471 1 # //0为关闭,1为开启2、警号联动设置:例如,2号子系统报警联动警号编程如下:输入012345*0#509 1 01 01 02 #四、变更记录五、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。

海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。

海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。

海康威视拥有视音频编解码、视频图像处理、视音频数据存储等核心技术，及云计算、大数据、深度学习等前瞻技术，针对公安、交通、司法、文教卫、金融、能源和智能楼宇等众多行业提供专业的细分产品、IVM智能可视化管理解决方案和大数据服务。

在视频监控行业之外，海康威视基于视频技术，将业务延伸到智能家居、工业自动化和汽车电子等行业，为持续发展打开新的空间。

海康威视在中国大陆拥有32家省级业务中心/一级分公司，在境外有38 个分支机构（截止2018年9月30日）。

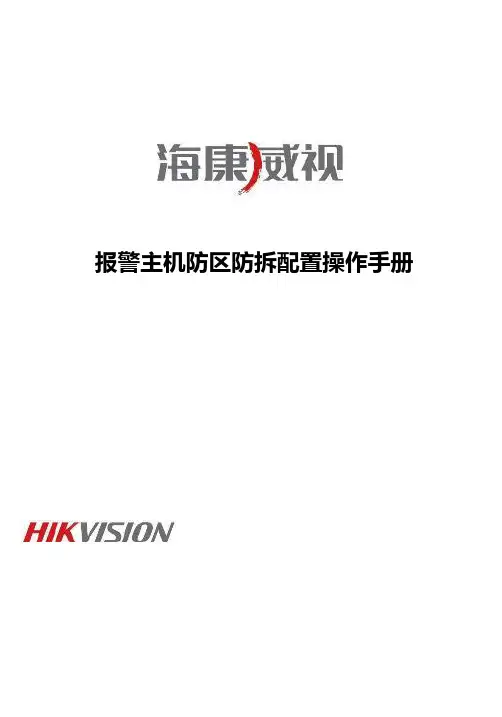

报警主机防区防拆配置操作手册目录一、操作流程（配置流程） (1)二、操作步骤（配置步骤） (1)三、适用型号 (5)四、变更记录 (5)五、关于海康威视 (1)一、操作流程（配置流程）1)将报警主机添加到4200 客户端2)远程配置报警主机3)防区防拆配置二、操作步骤（配置步骤）1.将报警主机添加到4200客户端图1：添加到4200示意图2.远程配置-报警-防区防拆，进入防区防拆配置界面图2：4200客户端远程配置示意图3.①选择对应防区号图3：防区号选择示意图②选择防拆类型图4：防拆类型选择示意图③选择关联警号或触发器-保存图5：关联警号或触发器示意图三、适用型号五、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。

海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。

海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。

海康威视拥有视音频编解码、视频图像处理、视音频数据存储等核心技术，及云计算、大数据、深度学习等前瞻技术，针对公安、交通、司法、文教卫、金融、能源和智能楼宇等众多行业提供专业的细分产品、IVM智能可视化管理解决方案和大数据服务。

在视频监控行业之外，海康威视基于视频技术，将业务延伸到智能家居、工业自动化和汽车电子等行业，为持续发展打开新的空间。

海康威视在中国大陆拥有32家省级业务中心/一级分公司，在境外有38 个分支机构（截止2018年9月30日）。

海康威视产品和解决方案应用在150 多个国家和地区，在G20杭州峰会、北京奥运会、上海世博会、APEC会议、德国纽伦堡高铁站、韩国首尔平安城市等重大项目中发挥了极其重要的作用。

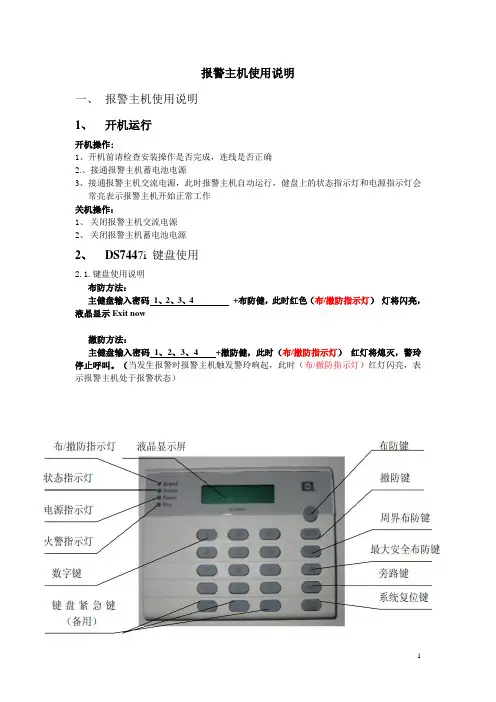

报警主机使用说明
一、报警主机使用说明
1、开机运行
开机操作:
1、开机前请检查安装操作是否完成，连线是否正确
2.、接通报警主机蓄电池电源
3、接通报警主机交流电源，此时报警主机自动运行，健盘上的状态指示灯和电源指示灯会
常亮表示报警主机开始正常工作
关机操作：
1、关闭报警主机交流电源
2、关闭报警主机蓄电池电源
2、DS7447i 键盘使用
2.1.键盘使用说明
布防方法：
主健盘输入密码1、2、3、4 +布防健，此时红色（布/撤防指示灯）灯将闪亮，液晶显示Exit now
撤防方法：
主健盘输入密码1、2、3、4 +撤防健，此时（布/撤防指示灯）红灯将熄灭，警玲停止呼叫。

（当发生报警时报警主机触发警玲响起，此时（布/撤防指示灯）红灯闪亮，表示报警主机处于报警状态）
键盘蜂鸣器的音量控制：同时按“1”和“*”音量增大；同时按“4”和“*”音量减小。

2、故障现象分析及排除
当 DS7400XI 的系统有故障时，电源指示灯灯会闪亮，检查均用指令1234+#87 。

此时DS7447i 键盘将显示系统具体的故障内容。

下面列举一些常见的故障现象及处理方法。

2.1. 键盘故障
2.2. 系统故障
当键盘上电源指示灯绿灯闪亮，并显示 时，表示主机有故障。

此时应按1234+#87来查阅故障事件。

参见下表：。

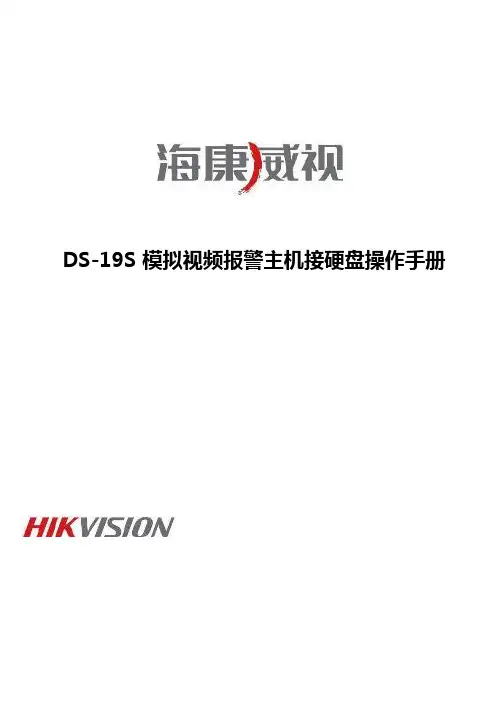

DS-19S 模拟视频报警主机接硬盘操作手册目录一、操作流程（配置流程） (1)二、操作步骤（配置步骤） (1)三、适用型号 (3)四、变更记录 (3)五、关于海康威视 (1)一、操作流程（配置流程）1)确认硬盘SATA 接口、硬盘供电接口位置2)完成接线3)测试效果二、操作步骤（配置步骤）1.确认硬盘SATA接口、硬盘供电接口位置，以DS-19S08-04S/GW为例图1：硬盘SATA接口、电源接口实物图2.完成接线，硬盘电源接到硬盘电源接口，将硬盘数据线接到SATA硬盘接口。

图2：硬盘接口示意图3.测试效果，报警主机添加到4200客户端，远程配置-存储-常用，更新页面，查看硬盘信息。

三、适用型号五、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。

海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。

海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。

海康威视拥有视音频编解码、视频图像处理、视音频数据存储等核心技术，及云计算、大数据、深度学习等前瞻技术，针对公安、交通、司法、文教卫、金融、能源和智能楼宇等众多行业提供专业的细分产品、IVM智能可视化管理解决方案和大数据服务。

在视频监控行业之外，海康威视基于视频技术，将业务延伸到智能家居、工业自动化和汽车电子等行业，为持续发展打开新的空间。

海康威视在中国大陆拥有32家省级业务中心/一级分公司，在境外有38 个分支机构（截止2018年9月30日）。

海康威视产品和解决方案应用在150 多个国家和地区，在G20杭州峰会、北京奥运会、上海世博会、APEC会议、德国纽伦堡高铁站、韩国首尔平安城市等重大项目中发挥了极其重要的作用。

网络报警主机用户手册UD07465B版权所有©杭州海康威视数字技术股份有限公司2017。

保留一切权利。

本手册的任何部分，包括文字、图片、图形等均归属于杭州海康威视数字技术股份有限公司或其子公司（以下简称“本公司”或“海康威视”）。

未经书面许可，任何单位和个人不得以任何方式摘录、复制、翻译、修改本手册的全部或部分。

除非另有约定，本公司不对本手册提供任何明示或默示的声明或保证。

关于本手册本手册描述的产品仅供中国大陆地区销售和使用。

本手册作为指导使用。

手册中所提供照片、图形、图表和插图等，仅用于解释和说明目的，与具体产品可能存在差异，请以实物为准。

因产品版本升级或其他需要，海康威视可能对本手册进行更新，如您需要最新版手册，请您登录公司官网查阅（）。

海康威视建议您在专业人员的指导下使用本手册。

商标声明为海康威视的注册商标。

本手册涉及的其他商标由其所有人各自拥有。

责任声明●在法律允许的最大范围内，本手册所描述的产品（含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵、错误或故障，海康威视不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的、不侵犯第三方权利等保证；亦不对使用本手册或使用本公司产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、数据或文档丢失产生的损失。

●若您将产品接入互联网需自担风险，包括但不限于产品可能遭受网络攻击、病毒感染等，海康威视不对因此造成的产品工作异常、信息泄露等问题承担责任，但本公司将及时为您提供产品相关技术支持。

●使用本产品时，请您严格遵循适用的法律。

若本产品被用于侵犯第三方权利或其他不当用途，海康威视概不承担任何责任。

●如本手册内容与适用的法律相冲突，则以法律规定为准。

前言本节内容的目的是确保用户通过本手册能够正确使用产品，以避免操作中的危险或财产损失。

在使用此产品之前，请认真阅读产品手册并妥善保存以备日后参考。
