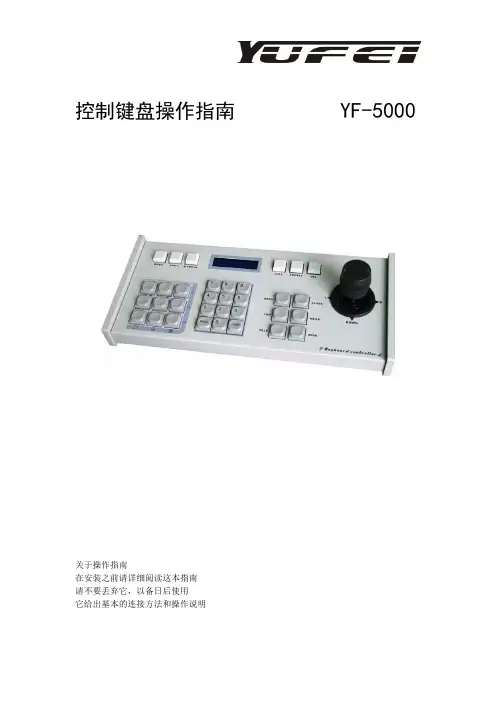

控制键盘操作指南
指令2.1版本
关于操作指南
在安装之前请详细阅读这本指南
请不要丢弃它,以备日后使用它给出基本的连接方法和操作说明
功能及技术参数
1.可控制摄像机(或云台)转动、变焦、光圈、聚焦及摄像机参数设置
2.RS485控制信号,最多可接255个一体化球和摄像机
3.LCD显示菜单、三维控制杆、DVR及报警控制
4.通信速率:2400/4800/9600/19200 BIT/S
5.通信距离:1200M(0.5MM 双绞线)
6.供电电源:9-12VDC 5W
7.环境温度:0--+40℃
8.相对湿度:小于90%
键盘安装说明
运输及储存:
键盘在运输过程中应小心轻放,避免滚动碰撞、跌落。
键盘应储存在通风、温度-10--+50℃、湿度低于90%,无酸碱性的环境中
注意事项:
不要擅自打开机壳,如有问题,向专业维修人员咨询
不要在潮湿的环境中使用,以免引起危险
不要剧烈碰撞控制杆和键盘
控制键盘连接
Rs485P OW ER
电源接口:接DV9V/400MA的电源,
通信接口:RS485-/RS485+为RS485通
信总线,接线时注意极性,接线盒的3、
4为RS485-,接线盒的5、6为RS485+。
键盘的操作说明:
1、按键说明:
MENU:菜单键,按下进入摄像机菜单,在DVR模式下,用于调用DVR菜单。
SET-PRE:设置预置点键,数字键+SET-PRE
CLEAR-PRE:清除预置点键,数字键+CLEAR-PRE
Preset/Search:调用预置点,数字键+Preset /DVR中的搜索
ALARM:报警功能键,没有使用
花样扫描----记录开始;在DVR控制状态下为“录像”键
花样扫描----记录停止;在DVR控制状态下为“停止”键
花样扫描----记录回放;在DVR控制状态下为“回放”键
ON:辅助开关开,数字键+ON
OFF :辅助开关关,数字键+OFF
CLEAR/F4:清除键
MON:监示器切换键,数字键+MON
CAM:摄像机切换键,数字键+CAM
Preset:调用预置点,数字键+Preset
HOME:看守位键,DVR回放图像放大
A F:自动光圈键
OPEN/REW :光圈开/快倒
CLOSE/FF:光圈关/快进
FAR/REV:聚焦远/倒放录像
NEAR/PAUSE:聚焦近/DVR回放暂停
TELE/SEQ:变倍近/DVR顺序画面切换
WIDE/TV:变倍远/DVR视频切换输出
AUTOFOCUS:自动聚焦:
2、监示器切换:
○1按数字键
○2按MON键
3、摄像机切换:
○1按数字键
○2按CAM键
4、DVR模式:DVR控制
①在进入CAM控制模式下:按下数字’999’+MENU键,进入PTZ,DVR协议、波特率设置菜单(协
议波特详细设置见16),在如下图的状态下时,设置好键盘号KBID。
例:通过查询硬盘录像机的键盘号(Keyboard No.)是8号时,必须设置键盘的键盘号为8。在上图显示状态下,按键盘数字键’8’,然后按’MENU’退出即可,LCD在退出前显示如下:
MENU
设置步骤:
1、输入密码:999
2、按MENU键
﹕
﹕
3、进入键盘号KBID选择项:输入数字0-255的键盘号。(默认为0)
4、按MENU键退出设置
②进入DVR控制模式:按下DVR键
③所有的DVR控制要在DVR模式下才能生效,否则为PTZ控制
④在DVR模式下,不能进行PTZ控制,只有退出DVR模式才能进行PTZ控制
⑤最多可控制255个DVR
○6退出DVR控制模式:按下DVR键
⑴、单画面画面切换显示:
数字键+键,数字为0-16,例如屏幕显示1通道画面:先按数字1,再按键
⑵、四画面或分割画面:按键,顺序显示设置好的分割画面模式
⑶、全画面分割显示:
按键,所有的输入通道画面全部在一个屏上显示或多个分割画面切换显示
⑷、录像/停止/回放:
录像:
停止:
全录/全停//
选择通道录/停/放操作:
当LCD输入的数字为(不为0)
例如2通道画面回放:
⑹、常用DVR操作:
画面放大:“”键
画面缩小:“”键
画面时序切换:按“SEQ”键
快进:按“”键
快倒:按“”键
暂停/帧放:按“”键
帧倒放:按“”键
图像抓拍:按“CATCH”键
图像冻结:按“FREEZE”键
搜索:按“SEARCH”键
数字键:按相应的数字键
方向控制:控制杆的“上、下、左、右”方向,用于在菜单中光标的同方向控制
报警设防:按“ALARM”键
不同厂家的硬盘录像机(DVR),上面的功能键的功能略有不同,详见后面的19、20
5、MON模式:摄像机控制
监视器切换:数字+“MON”最多控制99个监视器
在这个模式下可以控制矩阵、摄像机及前端的设备
6、PTZ控制:
控制杆的上下左右控制球机的方向;控制杆手柄的旋转控制镜头的变倍;CLOSE 、OPEN 、FAR 、NEAR键控制镜头光圈及聚焦。
7、设置预置位
○1把摄像机调节到要定位的位置,调整好所需的镜头位置
数字键+SET-PRE
例如设置1号预置点:1+SET-PRE,先按数字键1(LCD显示001)再按SET-PRE。
8、调用预置位:
数字键+ Preset。
9、清除预置位:
数字键+CLEAR-PRE。
10、LCD背光控制
显示屏上数字区的数字为0时,按ON键打开LCD背景灯;按OFF键关闭LCD背景灯
