可控硅控制器和电磁振动给料机配套使用，用来控制给料机的产量。

由于电磁振动给料机的给料机随振幅的大小而相应变化，振幅又随通过电磁振动器线圈电流大小而变化，因此，可以控制通过电磁振动器的电流来调节给料量。

这目的是通过改变可控硅整流器的导通角（1）料仓或漏斗出口的布置，应尽可能的不使料仓的负荷直接压在给料机的槽体上。

为此，在料仓和漏斗出口与槽体之间应加一溜。

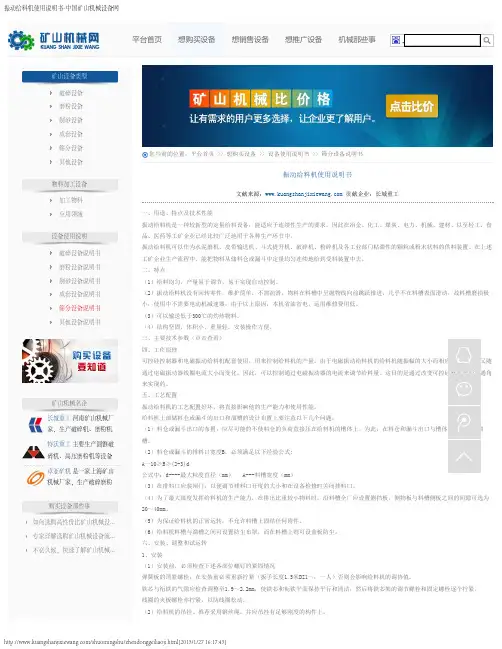

振动给料机使用说明书一、用途、特点及技术性能振动给料机是一种较新型的定量给料设备，能适应于连续性生产的要求。

因此在冶金、化工、煤炭、电力、机械、建材、以至轻工、食品、医药等工矿企业已经比较广泛地用于各种生产环节中。

振动给料机可以作为水泥磨机、皮带输送机、斗式提升机、破碎机、粉碎机及各工业部门粘滞性的颗粒或粉末状料的供料装置。

在上述工矿企业生产流程中，能把物料从储料仓或漏斗中定量均匀连续地给到受料装置中去。

二、特点（1）给料均匀，产量易于调节，易于实现自动控制。

（2）振动给料机没有回转零件，维护简单，不需润滑，物料在料槽中呈抛物线向前跳跃推进，几乎不在料槽表面滑动，故料槽磨损极小，使用中不需要电动机减速器，由于以上原因，本机省油省电，运用维修费用低。

（3）可以输送低于300℃的灼热物料。

（4）结构坚固，体积小，重量轻，安装操作方便。

三、主要技术参数（点击查看）四、工作原理可控硅控制器和电磁振动给料机配套使用，用来控制给料机的产量。

由于电磁振动给料机的给料机随振幅的大小而相应变化，振幅又随通过电磁振动器线圈电流大小而变化，因此，可以控制通过电磁振动器的电流来调节给料量。

这目的是通过改变可控硅整流器的导通角来实现的。

五、工艺配置振动给料机的工艺配置好坏，将直接影响他的生产能力和使用性能。

给料机上部储料仓或漏斗的出口和溜槽的设计布置上要注意以下几个问题。

（1）料仓或漏斗出口的布置，应尽可能的不使料仓的负荷直接压在给料机的槽体上。

为此，在料仓和漏斗出口与槽体之间应加一溜槽。

（2）料仓或漏斗的排料口宽度B，必须满足以下经验公式:A—10≥B≥(2-3)d公式中：d----最大粒度直径（mm）A---料槽宽度（mm）（3）在排料口应装闸门，以便调节排料口开度的大小和在设备检修时关闭排料口。

（4）为了最大限度发挥给料机的生产能力，在排出比重较小物料时，沿料槽全厂应设置侧挡板，侧物板与料槽侧板之间的间隙可选为20～40mm。

ISO9001国际质量体系认证GZG系列电机振动给料机潍坊华跃磁电有限公司地址：山东临朐东城开发区黄山路中段电话：传真：网址：邮编：262600尊敬的用户：如果您选择了本设备，请先详细阅读本说明书后，再安装、调试。

谢谢合作！目录一、设备的用途及特点二、结构及工作原理三、设备的选型及主要技术参数四、设备的安装、工艺配置及使用维护GZG系列自同步惯性振动给料机使用说明书一、设备的用途及特点1、GZG系列自同步惯性振动给料机广泛用于矿山、冶金、煤炭、建材、轻工、化工、电力、粮食等行业，用以把块状、颗粒及粉状物料从贮料仓或漏斗中均匀连续或定量地给到受料装置中。

例如：向破碎机、选别机械、筛分设备、运输及包装机械给料、配料等。

2、GZG系列自同步惯性振动给料机是一种经济技术指标先进的给料设备，与其它给料设备相比具有以下特点；1）体积小、重量轻，结构简单紧凑；2）安装维修方便运行费用低；3）效率高，给料能力大；4）噪音低，有利于改善工作环境；5）耗电少、功率因数高；6）因本设备在超共振状态下工作，所以在运行中振幅稳定，运行可靠对各种物料适应性较强。

二、结构及工作原理1、GZG系列自同步惯性振动给料机主要由2台ZG型惯性振动器、减振器、给料槽等三部分组成。

2、GZG系列自同步惯性振动给料机是利用装在特制的双出轴三相异步电动机两轴端的偏心块提供振动力的振动驱动装置。

根据平面单质体振动机同步理论，当两台惯性振动器以角速度ω作反向同步运转时，其惯性力在两振动器旋转中心连线方向的分力大小相等，且方向相反并互相抵消；而与中心线连线方向的分力相互迭加，在该惯性力的作用下，由于2台惯性振动器对称安装在给料槽体上，给料槽体则沿合力方向作简谐振动。

3、给料机的给料过程是以给料槽沿倾斜方向作往复直线振动来实现的。

即当槽体振动加速度在垂直槽底方向的分量大于重力加速度在垂直槽低方向的分量时，槽体中的物料被抛起，并按抛物线的轨迹向前作跳跃运动，槽体每振动一次，物料将被抛起一次。

GZG（GZGF）系列自同步惯性振动给料机说明书一、概述GZG系列惯性振动给料机广泛用于矿山、冶金、煤炭、建材、电力、公路、轻工、化工等各部门中，用以把块状、颗粒状及粉状物料从贮料仓或漏斗中均匀连续或定量地给到受料装置中去。

如向破碎机、筛分机械、皮带运输机械或包装机等给料。

GZG系列惯性振动给料机是一种经济指标先进的给料设备，和其它给料设备相比有以下的特点：1)体积小，重量轻，结构简化紧凑。

2)安装维修方便，运行费用低。

3)噪音低，效率高，给料能力大。

4)本设备在远超共振状态下工作，振幅稳定，运行可靠，对各种物料适应性较强。

5)可以配套反接控制箱，使给料机在短时间内迅速停机，同时具有过流、过压、断相保护作用。

6)可应客户要求，增加快慢加料、远程控制及无级变频调速等功能。

二、主要技术参数、外形及安装尺寸详见安装总图三、安装和调试1、安装：（1）惯性振动给料机推荐下倾10°安装使用，最大下倾可增至15°，可根据给料料量的大小而定。

（2）安装后的给料机应留有不小于20mm的游动间隙，使给料料机完全处于自由状态。

（3）安装后的给料机横向应水平，以免给料时物料向一侧偏移。

（4）按电气原理图接线，并进行接地保护。

2、调试：1)开车前应检查两振动电机两端固定偏心块和可调偏心块的夹角是否完全相同（出厂前已调好）；检查各紧固件是否完全紧固牢靠；检查电气接线及绝缘是否良好。

2)试起动观察两台振动电机是否作反向等速运转，若是同方向运转，则调换其中一台振动电机的任意两相的接线。

3)开车观察振幅，跳料方向，电流是否在额定电流以内；料槽横向摆动大小，各吊挂松紧是否一致，声音是否正常，给料量是否符合要求。

如不符合要求，可调整可调偏心块与固定偏心块之间的夹角。

四、使用和维护：1、振幅的测量：振幅指示牌见给料机槽体上所贴实物，其指示部分为一直角三角形，当批示牌与槽体一起振动时，由于视觉暂留，则直角边与斜边形成一个交点，其交点所对应的标尺数即为被测槽体的双振幅值。

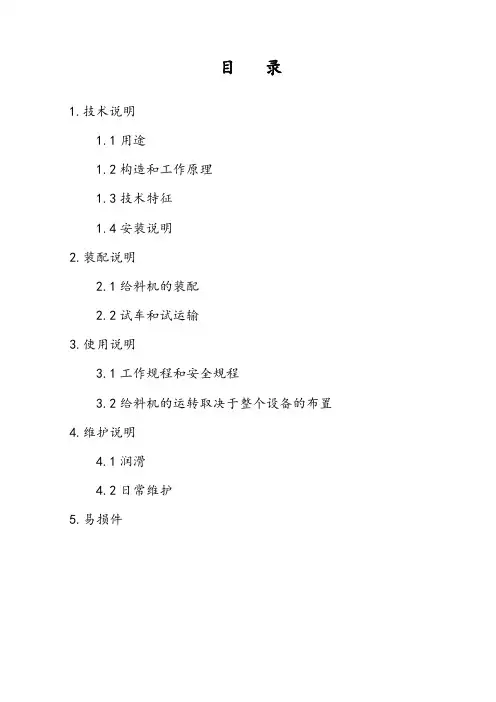

目录1.技术说明1.1用途1.2构造和工作原理1.3技术特征1.4安装说明2.装配说明2.1给料机的装配2.2试车和试运输3.使用说明3.1工作规程和安全规程3.2给料机的运转取决于整个设备的布置4.维护说明4.1润滑4.2日常维护5.易损件1、技术说明1.1用途GZT棒条式振动给料机适用于破碎机前大块物料的均匀给料。

特别适合于黑色或有色金属矿石、建筑石料粗碎前的给料。

该系列给料机由于在出料端装有缝隙可调的棒条，所以在进行给料的同时能将物料中泥土及细碎粒级的物料分离出去使其后面的破碎机更有效地发挥功能。

1.2构造和工作原理1.2.1给料槽作输送用的给料槽采用高强度螺栓联接结构，由钢板槽箱、横梁和肋板组成刚性的槽体。

在给料槽端及出料端均有支承托架。

给料机衬板分：进料段为盲板（倾角为0-5°）和出料段为棒条（倾角为15-20°）两种。

1.2.2振动器本系列振动给料机使用箱式振动器，振动器采用偏心块外置式整体结构，振动器与工字型主梁通过螺栓联接。

振动器主要由箱体、传动轴、传动齿轮、滚动轴承和偏心块等组成。

传动轴有主动、从动之分，主动轴端装有皮带轮通过皮带与电机相联。

齿轮副采用直齿，滚动轴承采用带退卸套的圆锥调心滚子轴承，安装拆卸极为方便，传动轴油封采用骨架油封，外设毛毡密封防尘，齿轮浸油润滑，滚动轴承靠齿轮甩油润滑，振幅调整可通过加减配重块实现。

在起动和停车时，振动给料机将通过瞬间的共振频率，因此给料机的振幅将有明显增加。

1.2.3给料机的传动装置振动给料机备有一套传动组件。

包括安装在支架上的电机，通过三角皮带与振动器联接，电机架调节装置使给料机能够平滑起动和运转，避免将振动传给电机。

1.2.4给料机的支承在出料、入料端用刚性弹簧支承。

1.2.5给料机的支架在给料机的入料端用两组在上、下两块钢板之间有合适的支座的弹簧组件支承。

1.2.6起吊部位：前、后支座上φ60孔为设备起吊点。

1.3技术特征处理能力：150-600t/h振次：750、790、800r/m等双振幅：7、8、9、10mm不等本系列棒条给料机共有五种规格，各规格给料机对应的运动参数与各工艺环节给定的额定能力应一致，详情请参照对应总图中提供的技术参数。

电机振动给料机使用说明书一、D Z系列电机振动给料机产品概述：DZ型系列电机振动给料机是我公司工程技术人员精主研制成功的新型给料设备,广泛应用于矿山、冶金、煤炭、建材、化工、电力、粮食等行业，用于把块状、颗粒状及粉状物料从贮料仓或其它贮料设备中均匀、连续或定量地给到受料设备中，适应于自动配料、定量包装和自动控制。

该产品体积小、噪音低、重量轻、耗电少、安装维修方便。

二、DZ系列电机振动给料机主要特点:本系列振动给料机在使用过程中，可以调节激振力来改变和控制流量，因而调节方便，流量稳定，噪音低，耗电小，无冲料现象，同时本机具有重量轻，体积小，保养方便等特点，如采用封闭式结构，可防止粉尘外溢及环境污染。

三、电机振动给料机工作原理:给料机的给料过程是利用特制的振动电机或两台电动机带动激振器驱动给料槽沿倾斜方向作周期直线往复振动来实现,当给料槽振动的加速度垂直分量大于重力加速度时,槽中的料被抛起,并按照抛物线的轨迹向前跳跃运动,抛起和下落在瞬间完成,由于激振源的连续激振,给料槽连续振动,槽中的煤连续向前跳跃,以达到给料的目的。

四、DZ系列振动给料机安装示意图:五、DZ系列电机振动给料机主要技术参数：六、DZ系列电机振动给料机外型尺寸表:七、电机振动给料机使用方法介绍7.1启动与停车: DZ系列电机振动给料机允许在满负荷、全电压条件下直接起动和停车,但一般不要在满负荷条件下起动。

7.2试运行：在空载试车时已调到了最佳位置。

设备现场安装调试完毕后,应进行一小时以上试运行,如无异常便可投入正常生产。

7.3产量调节：1、可调节给料机的倾角来调节产量,以给料机水平放置时的产量为基数,如果给料机前端下倾,倾角为10～12°,视物料不同,产量可提高30～50%。

2、停机调节振动电机偏心块夹角,以减小或增大激振立来达到产量的无级调节,调整方法如下:当可动偏心和固定偏心块重和时,夹角为0,激振力最大;当可动偏心块与固定偏心块相对反方向安装时,夹角180°,激振力为零。

一、用途、特点及技术性能（一）用途电磁振动给料机（简称电振机）是一种先进的给料装置，它适用于连续性生产的要求。

我公司生产的电振机与本公司生产的各类型电子秤配套使用，可构成一个闭环调节的自动给料、称量和配料设备。

因此，电振机可广泛用于水泥、矿山、冶金、煤场、化工、基建、码头以及制药、茶叶加工、瓷业等工业部门，在生产流程中能把非粘滞性的颗料或粉末物料从储料仓或料斗中定量、均匀、连续地送到受料装置中去。

（二）特点GZ系列电磁振动给料机特点：（1）体积小，重量轻，结构简单，安装方便，无转动、滑动零部件，不需进行润滑。

故障少，维护运行费用低。

（2）电磁振动给料机运用机械振动学的共振原理，使其工作在低临界近共振状态，低耗电。

（3）电磁振动给料机采用可控硅半波整流控制方式，流量调节方便，可实现集中控制和自动控制。

（4）工作时物料按抛物线轨迹连续跳跃向前运动，料槽磨损较小。

注：给料能力系指料槽水平安装时，物料假密度为1.6吨/m3设计指标；料槽下倾10度，给料能力将会增加。

附：根据用户的要求，我公司给料机主体配用筛槽的振动筛可满足冶金粉末物料的筛选和瓷业筛选，可筛200目内的粉末状物料。

其筛网由用户自己配备。

（三）技术性能二、机器结构和工作原理GZ型可控硅电磁振动给料机由电磁振动给料机和可控硅控制器两部分组成。

（一）GZ系列电磁振动给料机的结构和工作原理。

1、结构电磁振动给料机由以下主要部份组成（见图一）；图一电振机简图Ⅰ料槽Ⅱ电磁振动器Ⅲ减振器2、工作原理如图二所示，它是一个双质定向强迫振动的弹性系统，由槽体（料槽）、连接叉和槽体中部分物料的质量组成质点M1；振动器壳体、铁芯、线圈等组成质点M2。

而M1和M2这两质点用一束弹簧板联系在一起，形成一个双质点定向强迫振动的弹性系统。

电磁振动器的线圈由单向交流电经可控硅整流所供电。

当可控硅在交流电的正半周触发导通时，线圈流过脉动电流，铁芯与衔铁之间产生脉电磁力，铁芯吸引衔铁。

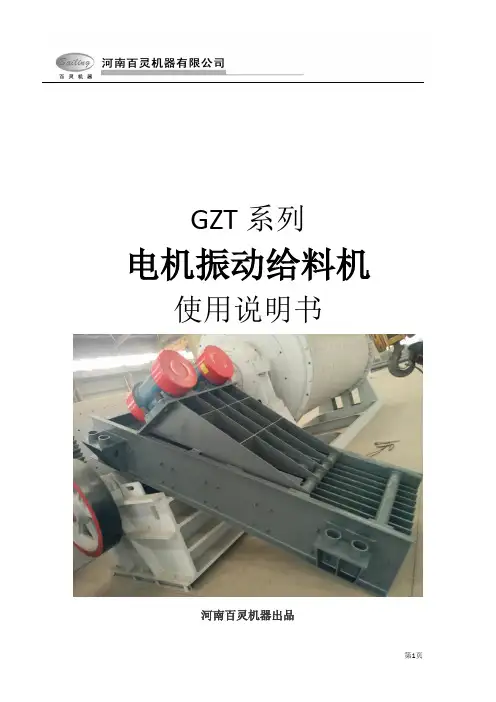

GZT系列电机振动给料机使用说明书河南百灵机器出品前言河南百灵机器有限公司，总部位于郑州高新技术开发区，占地2.8万平方米。

是中国矿山设备生产基地的一支优秀企业。

公司率先通过ISO9001:2008国际质量管理体系认证，并且控制系统通过3C认证。

并先后被省市评为重合同守信用单位，质量信得过单位。

十几年探索，十几年发展，百灵人一直追求自尊、自立、自强，提倡奉献与敬业、坚持诚实和正直、鼓励进取与创新、重视品质、追求卓越、紧紧依靠团队力量和集体智慧不断营造百灵公司的新形象。

百灵人坚信：敬业精神是维护企业、个人和社会共同利益的基本条件，永远将不敬业行为视为堕落和愚昧。

我们坚守诚信经营。

永远保持我们与客户、供应商及所有伙伴的公平关系。

我们信奉顾客至上的商业道德，不断开发和满足顾客的需求是我们永恒的追求，以过硬的产品质量，灵活、及时、完善的售后服务赢得用户的信赖。

“质量为先,诚信守约”.全体“百灵”人将不断努力,精益求精,竭诚为国内外客户提供优秀的产品和服务.我们永远坚持""追求卓越，自强不息""的信条，决不自大和守旧。

我们将满腔热情投入到百灵的成长壮大中，使自己的精神境界和经济实力一天比一天进步。

百灵的明天要靠我们的努力，更需要您的支持！再次感谢您的光临！请在使用和操作设备前认真阅读此说明书！目录一、产品介绍 4二、安全操作规程 5三、规格、技术参数 8四、主要结构和工作原理 9五、设备安装与调试10六、使用及维护11一、产品介绍GZT系列电机振动给料机系消化吸收瑞典设计技术，同时采用引进日本技术生产的振动电机为激振源的新一代高效给料机。

该系列产品结构简单、操作简便、耗电量小、给料均匀，同时由于使用了篦条，又能除掉泥土等细碎物料，达到预筛分功能，能够提高粗碎能力，广泛应用于矿山、碎石厂、冶金、建材、化工、选矿、煤炭等行业的破碎、筛分生产线中。

二、安全操作规程1、一般规则1）在机器周围不穿宽松的衣服2）穿戴适当的防护用品（防护眼镜、耳塞、防护头盔、呼吸器和安全鞋袜）3）个人只能在工厂的安全通道上走动4)安全通道应保持清洁、整齐并且完好5)不得穿越于起吊的负载之下，不得站立在吊起的负荷和其他物品之间6)检查卷扬机、起重机和提升装置的提升能力是否大于起吊负荷的重量7)不要试图提升过重的负荷，以免损伤你的身体，应该使用提升装置提升重物8)未经许可不要进入其他工作区域9)阅读并且留意所有设备的上的危险标记10)在确认所有人员均远离机器后，才能启动设备11)在设备操作期间不要移动、接触护板12)电控箱以及所有的电动机都必须适当的接地，切断电源前不要维修任何电器元件13)启动前从机器上拿走所有不必要的物品14)特别是雨天要当心不要滑倒在楼梯上或者过道上15)远离输送石料设备和下料区，下落的石块可能使人伤亡16)不要遮盖紧急停止按钮，在紧急按钮周围不要设置障碍2、维修规则1）在操作或保养设备之前，确定你已经学习过手册并接受过安全操作培训。

GZY系列振动给料机产品使用说明书GZY系列振动给料机产品使用说明书唐山矿山设备厂GZY系列振动给料机产品使用说明书目录1. 用途 ........................................................................................................................................ .. 12. 基本参数及主要尺寸 (1)3. 结构特征 (1)4. 安装 ........................................................................................................................................ .. 45. 试运转 (5)6. 润滑 ........................................................................................................................................ .. 67. 设备的维护 (7)8. 易损件 (7)GZY系列振动给料机产品使用说明书1. 用途GZY系列振动给料机主要用于0～500mm粒级的煤炭输送给料，也可用于矿石、砂石等其它散状物料的输送给料。

广泛用于煤炭、冶金、电力、化工、建材、交通等行业。

2. 基本参数及主要尺寸基本参数及主要尺寸见表1。

3. 结构特征给料机由给料槽体、激振器、弹簧吊挂装置、弹簧支座、传动装置等主要部件组成。

3.1 给料槽体给料槽体是输送和给料的部件，它是钢板焊接结构。

槽体的两侧和底部焊有加强筋板及主梁。

两侧的前端和后端均焊有吊耳或端轴，以适应不同安装方式的要求。

3.2 激振器激振器是给料机的关键部件，是给料机的振动源。

电机振动给料机使用说明书新乡师大振动机械有限公司联系电话：0373-*******一、代号说明D Z G XX XX送槽长度(mm)输送槽宽度(mm)给料机振动型电机二、用途适用于把块状、颗粒状及粉状物料从贮料仓或漏斗中均匀连续地给到受料装置中去，主要用于矿山、冶金、煤炭、建材、电力、化工、机械、轻工、粮食等各行业。

三、技术参数技术参数表型号生产率t/h粒度mmL L2H L1B B1功率KW重量KgDZG30-80(DZG0308)8508002001508603003362×0.25120 DZG40-100(DZG0410)255010003502009504004362×0.4160 DZG50-100(DZG0510)6080100030020010005006022X0.55290 DZG80-14(DZG8014)200100140025040016508008482X0.75500四、主机结构五、安装与调试1、如图所示，前后吊钩挂起，安装后要求给料机横向水平，上接口漏斗中心线对准给料机进口中心线，给料机出料对中下接口，保证整个给料机处于自由状态；2、振动电机和输送槽的连接要牢固；3、给料机可水平安装，也可在0～－10°范围内（“—”号表示出料端下降）；4、开机前应检查两台振动电机的可调偏心块与固定偏心块夹角是否一致，如不一致，调到一致，并将其固定螺栓拧紧；5、试起动观察两台振动电机是否转向相反，若不是转向相反，则调换任意一台振动电机的任意两相接线；6、开机后观察机体不得有横向摆动，电机电流要符合要求。

整机无异常声响。

六、使用与维护1、起动与停车DZG系列电机振动给料机允许在满负荷、全电压条件下直接起动和停车，但一般不要在满负荷条件下起动。

2、试运行在设备出厂前，机体各部分在空载试车时已调整到了最佳位置。

设备现场安装调试完毕后，应进行一小时以上试运行后如无异常便可投入正常生产。

GZY系列电磁振动给料机说明书一、用途GZY电磁振动给料机是一种新型给料设备，它是DZ系列电磁振动给料机的换代产品（DZ系列已于1992年国家列入淘汰产品）它比DZ系列电振机节能60%。

在采矿、冶金、煤炭、化工、建材、电力、机械制造以及粮食、轻工等工矿企业中，已被广泛地应用，把块状及粉末物料从储料仓或漏斗中均匀连续或定量地给到受料装置中去，例如向带式输送机、斗式提升机、筛分设备等给料向破碎机、粉碎机等喂料，以及用于自动、配料定量包装等，此外还可以与电子称或微机控制等设备配套，用于自动控制的流程实现生产自动化。

二、特点GZY电磁振动给料机与机械式的给料机（如圆盘给料机.、摆式给料机、板式给料机等）相比具有以下特点：1、无转动零件不需要轴承减速机构，不需润滑加油等。

2、结构简单，外形尺寸小，重量轻维修方便。

3、所需驱动功率小耗电量少，机器在启动时没有大的启动电流，噪音低。

4、由于物料在给料过程中被连续抛起，并按抛物线的轨迹向前跳跃运动，因此给料槽磨损小适用于输送磨损性大和较高温度（300℃以下）的物料。

5、输送量或给料量调节方便，若与电子称或微机控制等设备配套，实现自动控制。

6、激振器启动后，振幅瞬间即可达到工作稳定值，同样在停车时，它的振幅瞬时即可消失，这样可提高自动控制的准确度，同时给料机可在满负荷的情况下直接启动。

我厂生产GZY系列电磁振动给料机，由于采用螺旋弹簧激振器，其性能好，优于板簧式激振器的电振机，比相同规格的设备重量约轻40%，振幅也略有提高。

三、结构和工作原理1、结构：电磁振动给料机一般由四个主要部分组成（见图一）（1）料槽（2）电磁激振器（3）减振器（4）电源控制箱图一电磁激振器由八个主要部分构成（见图二）（1）减振器（2）槽体（3）铁（4）底座（5）铁心（6）弹簧（7）质体（8）配重图二2、工作原理图二是电磁振动给料机的结构示意图，由槽体、底座、衔铁、以及槽体中10—20%的物料等质量构成质点ml,质体、铁芯、线圈、配重铁等构成质点m2，m1和m2这两个质点用螺旋弹簧连接在一起，形成一个双质点定向振动系统。

GZ系列电磁振动给料机说明书河南·新乡市第一振动机械厂有限公司GZ系列电磁振动给料机（一）用途和特点1、用途GZ系列电磁振动给料机广泛应用于矿山、冶金、煤炭、建材、轻工、化工、电力、机械、粮食等各行各业中，用于把块状、颗粒状及粉状物料从贮料仓或漏斗中均匀连续或定量地给到受料装置中去。

例如，向带式输送机、斗式提升机，筛分设备等给料；向破碎机、粉碎机等喂料，以及用于自动配料，定量包装等，并可用于自动控制的流程中，实现生产流程的自动化。

2、特点电磁振动给料机是一种新型的给料设备，它和其它给料设备相比具有以下特点：(1)体积小，重量轻，结构简单，安装方便，无转动部件不需润滑，维修方便，运行费用低。

(2)电磁振动给料机由于运用了机械振动学的共振原理，双质体在低临界近共振状态下工作，因而消耗电能少。

(3)由于可以瞬时地改变和启闭料流，所以给料量有较高的精度。

(4)本系列电振机的控制设备采用了可控硅半波整流线路，因此在使用过程中可以通过调节可控硅开放角的办法方便地无级地调节给料量，并可以实现生产流程的集中控制和自动控制。

(5)由于给料槽中的物料在给料过程中连续地被抛起，并按抛物线的轨迹向前进行跳跃运动，因此给料槽的摩损较小。

(6)本系列电振机不适用于具有防爆要求的场合。

(7)电气控制装置使用条件：Ａ、海拔高度不超过1000米。

Ｂ、周围介质温度不超过-20℃～+4℃的范围。

Ｃ、周围介质温度为25℃时相对湿度不大于85％。

Ｄ、周围没有严重腐蚀性及影响电气绝缘性能的介质。

本系列电振机均为悬挂式安装，其中振动器的悬挂杠杆应垂直吊挂，为了减少给料机的横向摆动，给料槽悬挂吊杆应向外张开10°布置。

四个悬挂吊杆吊挂在具有足够刚度的结构上，对于大型给料机为了维修和更换料槽方便，应布置移动滑架悬挂吊杆。

(1)安装时一般不要拆卸安装，安装后的给料机周围应有一定的游动间隙，使给料机处于自由状态。

(2)安装后的给料机横向应水平，以免给料机工作时物料向一侧偏移。

振动给料机说明巩义义利机械有限公司一、用途本机是利用振动原理进行给料的设备.适用于选矿、建材、硅酸盐和化学工业，为下道工序递给（带筛分）粒度不大于580mm的矿石和岩石二、型号及说明三、主要技术参数四、工作原理及结构特征振动喂料机主要由振动机架、弹簧、振动器、电机振架及电机组成。

激振器是由二个特定位置的偏心轴以齿轮相啮合组成，装配时必须使两齿轮按标记相啮合，通过电机驱动，使两偏心轴旋转，从而产生巨大合成的直线激振力，使机体在支承弹簧上作强制振动，物料则以此振动为动力，在料槽上作滑支及抛掷运动，从而使物料前移而达到给料的目的。

当物料通过槽体上的筛条时，较小料可通过筛条间隙而落下，可不经过下道的破碎工序，起了筛分的效果。

五、安装调试与运转本机由制造厂装配后成台供应，并经过空车试验，用户收货后，应仔细检查，以便发现和排除在运输中可能带来的问题。

机器的安装，调整和试运转应注意：1.由于本机振动较大，故建议将机器安装在混凝土基础上，基础高度、深度和面积应按土质条件，单独进行计算，建议基础重量大致为机器重量的1.5倍，机器的安装尺寸可参阅图。

喂料机基础高度及出料形式根据地形条件采用钢结构或混凝土台增减高度以适用下道工序的要求。

（用户自定）2.本机的排料溜槽和筛下溜槽均属机器的附属固定装置，与喂料机体的竖直方向间隙应保持90㎜，水平方向的间隙应保持30㎜。

3.安装电机及支架、应使电机槽轮与与激振器槽轮中心线与水平线约成45°，电机支承板与电机支架底板成15°～20°，并注意符合图中振动器的旋转方向。

4.清除激振器中的防锈油，注入润滑油，润滑油型号见七中的1（1），油面高于油标高度。

5.机器安装和调整妥后，进行试运转。

空载试车应达到：（1）连续运转2小时；（2）所有紧固件应牢固，无松动现象；（3）所有摩擦部位无擦伤，掉屑和研磨现象，无不正常的响声，震动稳定。

负载试车除达到空载试车要求外，还应满足如下要求：（1）在为喂料机送料时，不能使物料强烈冲击机器槽体，不许偏载加料和堆满加料，以免损坏机体，支承弹簧及影响机器稳定振动。

GZ系列电磁振动给料机说明书河南·新乡市第一振动机械厂有限公司GZ系列电磁振动给料机（一）用途和特点1、用途GZ系列电磁振动给料机广泛应用于矿山、冶金、煤炭、建材、轻工、化工、电力、机械、粮食等各行各业中，用于把块状、颗粒状及粉状物料从贮料仓或漏斗中均匀连续或定量地给到受料装置中去。

例如，向带式输送机、斗式提升机，筛分设备等给料；向破碎机、粉碎机等喂料，以及用于自动配料，定量包装等，并可用于自动控制的流程中，实现生产流程的自动化。

2、特点电磁振动给料机是一种新型的给料设备，它和其它给料设备相比具有以下特点：(1)体积小，重量轻，结构简单，安装方便，无转动部件不需润滑，维修方便，运行费用低。

(2)电磁振动给料机由于运用了机械振动学的共振原理，双质体在低临界近共振状态下工作，因而消耗电能少。

(3)由于可以瞬时地改变和启闭料流，所以给料量有较高的精度。

(4)本系列电振机的控制设备采用了可控硅半波整流线路，因此在使用过程中可以通过调节可控硅开放角的办法方便地无级地调节给料量，并可以实现生产流程的集中控制和自动控制。

(5)由于给料槽中的物料在给料过程中连续地被抛起，并按抛物线的轨迹向前进行跳跃运动，因此给料槽的摩损较小。

(6)本系列电振机不适用于具有防爆要求的场合。

(7)电气控制装置使用条件：Ａ、海拔高度不超过1000米。

Ｂ、周围介质温度不超过-20℃～+4℃的范围。

Ｃ、周围介质温度为25℃时相对湿度不大于85％。

Ｄ、周围没有严重腐蚀性及影响电气绝缘性能的介质。

（二）结构电磁振动给料机由以下主要部件组成（见图1）：对于大型给料机为了维修和更换料槽方便，应布置移动滑架悬挂吊杆。

(1)安装时一般不要拆卸安装，安装后的给料机周围应有一定的游动间隙，使给料机处于自由状态。

(2)安装后的给料机横向应水平，以免给料机工作时物料向一侧偏移。

(3)按控制原理图进行接线，并进行接地保护。

(4)安装完的给料机在试运转前必须松开检修时用的联接叉定位螺栓，然后用螺母锁紧。

GZ系列电磁振动给料机说明书(一)用途和特点1、用途GZ系列电磁振动给料机广泛应用于矿山、冶金、煤炭、建料、轻工、化工、电力、机械、粮食等各行各业中，用于把块状、颗粒状及粉状物料从贮料仓或漏斗中均匀连续或定量地给到受料装置中去。

例如，向带式输送机、斗式提升机、筛分设备等给料；向破碎机、粉碎机等喂料，以及用于自动配料，定量包装等，并可用于自动控制的流程中，实现生产流程的自动化。

2、特点电磁振动给料机是一种新型的给料设备，它和其它给产设备相比具有以下特点：（1）体积小，重量轻，结构简单，安装方便，无转动部件不需润滑，维修方便，运行费用低。

（2）电磁振运给料机由于运用了机械振动学的共振原理?双质体在低临界近共振状态下工作，因而消耗电能少。

（3）由于可以瞬时地改变和启闭料流，所以给料量有较高的精度。

（4）本系列电振机的控制设备采用了可控硅半波整流线路；，因此在使用过程中可以通过调节可控硅开放角的办法方便地无给地调节给料量，并可以实现生产流程的集中控制和自动控制。

（5）由于给料槽中的物料在给料过程中连续地被抛起，并按抛物线的轨迹向前进行跳跃运动，因此给料槽摩损较小。

（6）本系列电振机不适用于具有防爆要求的场合。

(二)结构电磁振动给料机由以下产要部件组成(见图1)I、料槽Ⅱ、电磁振动器(详见图2)Ⅲ、减振器Ⅳ、控制箱图1 电振机简图(三)安装和调整l、安装（1）本系列电振机均为悬挂式安装，其中振动器的悬挂杠杆应垂直吊挂，为了减少给料机的横向摆动，给料槽悬挂吊杆应向外张开10。

布置。

四个悬挂吊杆吊挂在具有足够刚度的结构上，对于大型给料机为了维修和更换料槽方便，应布置移动滑架悬挂吊杆。

（2）安装时一般不受拆卸安装，安装后的给料要周围应有一定的游动间隙，使给料机处于自由状态。

（3）安装后的给料机横向应水平，以免给料机工作时物料向一侧偏移。

（4）按控制原理图进行接线，并进行接地保护。

（5）安装完的给料机在试运转前必须松开检修时用的联接叉定位螺栓，然后用螺母锁紧，参看图2。

GZ 系列电磁振动给料机使用说明书XX环保科技有限公司目录1、用途及特点 (1)2、基本技术参数 (1)3、外形及安装尺寸 (2)4、安装与调整…………………………………………………………………2-35、使用与维修…………………………………………………………………3-51. 用途及特点1.1 适用场合GZG 型振动给料机适用于冶金、煤炭、磨料、粮食、建材、电力及化工等行业，将块状、颗粒状、粉状物料均匀连续地送至受料设备中。

1.2 结构特点该机采用振动电机作为激振源，结构简单，易于维修。

吊挂装置采用橡胶弹簧，减振效果好，噪音小，工作可靠。

1.3 工作电压本机电机工作电压400V,频率50Hz。

2.基本技术参数3. 外形及安装尺寸（见下图）4. 安装与调整4.1 安装就位4.1.1 将给料机吊挂装置挂在事先准备好的挂钩上,将给料机机体挂在吊挂装置的挂钩上,机体倾斜角10～12 度。

4.1.2 给料机机体应左右水平，不得歪斜。

4.1.3 拆除机体与外界所有的刚性连接。

4.2 给料机试运转本机出厂前已进行过运行检查,在现场用户可按以下步骤进行试运转。

4.2.1 给料机安装完成后，应检查各部螺栓的紧固情况，检查各进料、出（接）料等辅件与给料机的相对位置，确保给料机机运行后无碰撞的可能。

4.2.2 检查电气接线正确无误。

4.2.3 接入电源，两振动电机转向应相反。

通电试运转，给料机应平稳起振。

4.2.4 加入物料后，物料应向出料端行进。

4.2.5 检查给料机所有螺栓的紧固情况。

4.2.6 检查给料机是否有异常噪声。

4.2.7 经以上检查运转正常，给料机安装即告完成。

4.3 给料机的调整4.3.1 振幅的调整在操作过程中如发现激振力的大小不能满足给料要求时,可以通过调整振动电机的偏心块夹角来改变给料机的激振力。

应注意四组偏心块应做相同调整。

4.3.2 还可以改变给料机机体的前倾角来调整其给料量。

5. 使用与维修5.1 给料机的起动和停车给料机一般情况下不允许带料开车，停机前不应有存留物料。

XZG(XZGL)型双质体振动给料机使用说明书山东华煤创昊设备制造公司XZG（XZGL）型双质体振动给料机使用说明书一，用途及特点XZG(XZGL)型系列双质体振动给料机可广泛用于冶金、建材、煤炭、化工、轻工等各行业对块状、粒状、粉状不同物料的给料系统，以实现连续、均匀、自动供料。

本机处于近共振状态下工作，主振弹簧为剪切橡胶弹簧，其特点为：1、冲击力小，运行平稳，振幅稳定。

2、与国内相同生产率给料机相比，能耗少，电机容量可减1/3。

3、槽体倾角，激振力均可通过调节机构进行调整。

4、适应性强、应用范围广。

可适应粉状或快度<500毫米，各种物料的输送，并连续和频繁间断性工作。

5、启动、停机迅速，振动给料时不漏料。

6、与其它给料机相比可降低维修量50％以上。

7、可通过称量和变频调速系统实现生产率的自动控制。

二、工作原理:安装在平衡架上的振动电机通过主振弹簧与槽体相连，主振弹簧牵制激振部平衡架与槽体在工作时产生的惯性力，使给料机在近共振情况下振动，激振力小，避免了槽体承受过大的动应力及传动部承受过大的作用力，使用寿命延长，能量消耗较小、噪音小，起动停车迅速平稳；另外空车能平稳运转，可避免因漏斗放空或卡料造成电机烧坏。

三、结构形式结构形式如下图（图1）。

四、XZG系列振动给料机技术性能及参数:下列参数仅供选型使用五、安装示意图安装见示意图2。

1、槽体卸矿最佳角α应在12º－14º˚2、眉线高H与矿石块度d H=1.6d-2.2d3、为保证侧面既不卡料块，又不冒仓，槽体在空载时h≥10mm4、为保证槽体正常振动：槽体与漏斗两侧间隙a1≈30mm 槽体与漏斗后面间隙a2≈50mm (5)悬吊β<10º˚六、安装与试车注意事项:给料机安装与振动电机接线后，必须进行全面安全检查，以避免开机后发生人身与设备事故。

1、电源的电压与频率是否与铭牌所规定参数相符，设备必须可靠接地。

GZGF803振动给料机使用说明书一、用途与特点GZG系列电机振动给料机是利用两台偏心振动电机的同步原理，产生与水平面成60°角的合力，通过周期振动，从而推动给料槽内的物料作抛掷或滑行运动，达到把颗粒状，小块状及粉状物料从贮料仓中均匀、定量，连续地给到受料设备中。

该机广泛应用于冶金、煤炭、化工建材、陶瓷、粮食、机械轻工业等行业的需定量给料，自动配料，定量包装及自动控制给料环节上。

二、型号说明GZG □ □□┬ ┬ ┬ ┬│ │ │ └──────────振动频率│ │ └───────────- 给料槽宽mm│ └─────────────型式代号（重型Ｚ）└──────────────- 惯性振动给料机三、技术参数1、槽型尺寸（长x宽x高）：800x1700x2502、生产率：150t/h3、最大给料粒度：80mm4、振动频率：1450次/分5、双振幅：4mm6、额定电压：400v7、电源频率：50Hz8、功率：2x0.75KW四、安装和调试1、该机适宜于向下倾斜10-15度安装使用，也可水平使用。

2、安装时仓口须设置斜溜以减少物料对槽体的压力。

规定压在槽体上的料柱面积小于仓口面积的1/43、接线时必须使两台电动振动器的旋转方向相反。

4、停车时采用制动方法减少停车时间，使给料机迅速通过共振区，避免过大振幅对机器造成损害。

五、给料机使用条件：1、环境温度不超过+40℃；2、在环境温度为20±5℃时，周围介质相对湿度不大于85%；3、周围没有严重腐蚀及影响电气绝缘的介质。

六、注意事项：振动器上每一个紧固件必须紧固可靠，尤其是机壳与支承座间的联结螺栓及可调偏心块的锁紧螺栓，每一次使用前一定要仔细检查，如有松动，必须紧固牢靠后方可开车使用。

振动器在使用过程中，应充分保证轴承有良好的润滑条件。

其轴承的润滑脂采用二氧化钼2#，使用中应定期对轴承加润滑脂。

一般每两个月一次，高温季节每一个月加注一次。

电磁振动给料机GZ系列电磁振动给料机产品概述GZ系列电磁振动给料机广泛应用于冶金、矿山、煤炭、建材、化工、电力、粮食、机械等行业，可将颗粒状、粉状物料均匀、连续、定量地送至受料装置。

特别适用于自动配料、定量包装、生产流程自动化、给料精度要求高的场合。

GZ系列电磁振动给料机主要特点:1.由于可以瞬时地改变和启闭料流，所以给料量有较高的精度。

2.体积小，重量轻，结构简单，安装方便，无转动部件不需润滑，维修方便，运行费用低。

3.电磁振动给料机由于运用了机械振动学的共振原理，双质体在低临界近共振状态下工作，因而消耗电能少。

4.由于给料槽中的物料在给料过程中连续地被抛起，并按抛物线的轨迹向前进行跳跃运动，因此给料槽的磨损较小。

5.本系列电振机的控制设备采用了可控硅半波整流线路，因此在使用过程中可以通过调节可控硅开放角的办法方便地无级地调节给料量，并可以实现生产流程的集中控制和自动控制。

GZ系列电磁振动给料机主要用途:电磁振动给料机广泛使用在冶金、煤炭、电子、机械、化工、建材、轻工、粮食等行业中，在生产流程中，用于把块状、颗粒状、粉状物料从贮料仓或漏斗中定量、均匀、连续地给到受料装置中去。

GZ系列电磁振动给料机工作原理:电磁振动给料机的激振器电磁线圈的电流是经过单相半波整流的，当线圈接通后在正半周内有电流通过，衔铁与铁芯之间便产生了一脉冲电磁力互相吸引，这时槽体向后运动，激振器的主弹簧发生变形储存了一定的势能，在负半周线圈中无电流通过，电磁力消失，主弹簧释放能量，使衔铁和铁芯朝反方向离槽体向前运动，于是电磁振动给料机以交流电源的频率作每分钟3000次的往复振动，由于槽体的底平面与激振力作用线有一定的夹角，因此槽体中的物料沿抛物线的轨迹连续不断地向前运动。

调节整流电压的高低，即可控制电磁振动给料机的送料量。

给料机采用可控硅整流供电。

改变可控硅的导通角，即可控制输出电压的高低。

根据使用条件，可取不同信号来控制可控硅导通角的大小以达到自动定量送料的目的。
