可控硅控制器和电磁振动给料机配套使用，用来控制给料机的产量。

由于电磁振动给料机的给料机随振幅的大小而相应变化，振幅又随通过电磁振动器线圈电流大小而变化，因此，可以控制通过电磁振动器的电流来调节给料量。

这目的是通过改变可控硅整流器的导通角（1）料仓或漏斗出口的布置，应尽可能的不使料仓的负荷直接压在给料机的槽体上。

为此，在料仓和漏斗出口与槽体之间应加一溜。

振动给料机使用说明书一、用途、特点及技术性能振动给料机是一种较新型的定量给料设备，能适应于连续性生产的要求。

因此在冶金、化工、煤炭、电力、机械、建材、以至轻工、食品、医药等工矿企业已经比较广泛地用于各种生产环节中。

振动给料机可以作为水泥磨机、皮带输送机、斗式提升机、破碎机、粉碎机及各工业部门粘滞性的颗粒或粉末状料的供料装置。

在上述工矿企业生产流程中，能把物料从储料仓或漏斗中定量均匀连续地给到受料装置中去。

二、特点（1）给料均匀，产量易于调节，易于实现自动控制。

（2）振动给料机没有回转零件，维护简单，不需润滑，物料在料槽中呈抛物线向前跳跃推进，几乎不在料槽表面滑动，故料槽磨损极小，使用中不需要电动机减速器，由于以上原因，本机省油省电，运用维修费用低。

（3）可以输送低于300℃的灼热物料。

（4）结构坚固，体积小，重量轻，安装操作方便。

三、主要技术参数（点击查看）四、工作原理可控硅控制器和电磁振动给料机配套使用，用来控制给料机的产量。

由于电磁振动给料机的给料机随振幅的大小而相应变化，振幅又随通过电磁振动器线圈电流大小而变化，因此，可以控制通过电磁振动器的电流来调节给料量。

这目的是通过改变可控硅整流器的导通角来实现的。

五、工艺配置振动给料机的工艺配置好坏，将直接影响他的生产能力和使用性能。

给料机上部储料仓或漏斗的出口和溜槽的设计布置上要注意以下几个问题。

（1）料仓或漏斗出口的布置，应尽可能的不使料仓的负荷直接压在给料机的槽体上。

为此，在料仓和漏斗出口与槽体之间应加一溜槽。

（2）料仓或漏斗的排料口宽度B，必须满足以下经验公式:A—10≥B≥(2-3)d公式中：d----最大粒度直径（mm）A---料槽宽度（mm）（3）在排料口应装闸门，以便调节排料口开度的大小和在设备检修时关闭排料口。

（4）为了最大限度发挥给料机的生产能力，在排出比重较小物料时，沿料槽全厂应设置侧挡板，侧物板与料槽侧板之间的间隙可选为20～40mm。

ISO9001国际质量体系认证GZG系列电机振动给料机潍坊华跃磁电有限公司地址：山东临朐东城开发区黄山路中段电话：传真：网址：邮编：262600尊敬的用户：如果您选择了本设备，请先详细阅读本说明书后，再安装、调试。

谢谢合作！目录一、设备的用途及特点二、结构及工作原理三、设备的选型及主要技术参数四、设备的安装、工艺配置及使用维护GZG系列自同步惯性振动给料机使用说明书一、设备的用途及特点1、GZG系列自同步惯性振动给料机广泛用于矿山、冶金、煤炭、建材、轻工、化工、电力、粮食等行业，用以把块状、颗粒及粉状物料从贮料仓或漏斗中均匀连续或定量地给到受料装置中。

例如：向破碎机、选别机械、筛分设备、运输及包装机械给料、配料等。

2、GZG系列自同步惯性振动给料机是一种经济技术指标先进的给料设备，与其它给料设备相比具有以下特点；1）体积小、重量轻，结构简单紧凑；2）安装维修方便运行费用低；3）效率高，给料能力大；4）噪音低，有利于改善工作环境；5）耗电少、功率因数高；6）因本设备在超共振状态下工作，所以在运行中振幅稳定，运行可靠对各种物料适应性较强。

二、结构及工作原理1、GZG系列自同步惯性振动给料机主要由2台ZG型惯性振动器、减振器、给料槽等三部分组成。

2、GZG系列自同步惯性振动给料机是利用装在特制的双出轴三相异步电动机两轴端的偏心块提供振动力的振动驱动装置。

根据平面单质体振动机同步理论，当两台惯性振动器以角速度ω作反向同步运转时，其惯性力在两振动器旋转中心连线方向的分力大小相等，且方向相反并互相抵消；而与中心线连线方向的分力相互迭加，在该惯性力的作用下，由于2台惯性振动器对称安装在给料槽体上，给料槽体则沿合力方向作简谐振动。

3、给料机的给料过程是以给料槽沿倾斜方向作往复直线振动来实现的。

即当槽体振动加速度在垂直槽底方向的分量大于重力加速度在垂直槽低方向的分量时，槽体中的物料被抛起，并按抛物线的轨迹向前作跳跃运动，槽体每振动一次，物料将被抛起一次。

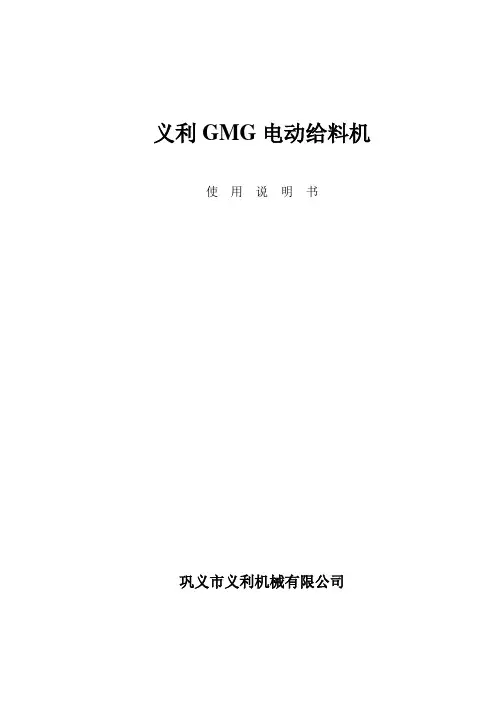

义利GMG电动给料机使用说明书巩义市义利机械有限公司目录■安全教育提示关于警告符号的说明关于作业人员的不安全行为■概要各部功能任选项目■安装搬运安装无负荷运转■定期维修每月的定期维修每年的定期维修■分解与组装方法分解方法（BVS、BPS、BVST、BPST）组装方法（BV、BP、BVT、BPT）■故障及对策■构造与名称■润滑油一览表■零部件一览表■通讯地址安全教育■提示向设计人员及实际使用本产品的人员的提示：○请把本使用说明书交给实际使用本产品的人员手中。

向作业负责人及设备维修人员提示：○请您在进行任何一种作业的时候，都必须戴安全头盔和穿安全靴。

○请您遵守本使用说明书中叙述的注意事项。

○在自动运转的条件下，为避免设备停机状态下作业人员误操作，请您作出注意提示。

向与本产品有关的所有人员的提示：○在对本产品实施改造以前，请同本公司协商。

○在改变运转条件以前，请同本公司协商。

○如果发生了对作业人员的安全或作业环境有恶劣影响的事故，请同本公司联系。

■关于警告符号的说明本使用说明书规定，为了保证作业人员的安全和制品的性能，使用以下符号进行人身伤害财物损失如果不注意本符号的提示，则可能发生不能发挥产品性能，对产品造成损伤，有关设备停止运转等故障。

本符号提示作业人员注意，不可使用错误的作业方法。

▇关于作业人员的不安全行为请不要脚踏旋转供料器.在运转过程中，请不要进行分解作业.任何维修、分解，都须在下述情况下进行：（1）降低内部压力，使之与大气压同。

（2）气体清洗停止供气。

（3）断开运转电源。

▆各部功能○侧面丝堵如果粉粒体容易融化，请务必实施气体清洗。

堆积的粉体融化以后，形成过载，可能导致停转。

BP型旋转供料器，有时从此处进行气体清洗。

○轴的清洗在不进行气体清洗的情况下，有时粉体会向大气泄漏。

另外，还会由此增加压盖密封的磨损，请务必实施轴的清洗。

▆任选项目本公司生产的旋转供料器的主要任选项目叙述如下：（关于其详细情况，请向本公司咨询）○ 抽气室○ 通风管请不要拆卸通风管。

GZG（GZGF）系列自同步惯性振动给料机说明书一、概述GZG系列惯性振动给料机广泛用于矿山、冶金、煤炭、建材、电力、公路、轻工、化工等各部门中，用以把块状、颗粒状及粉状物料从贮料仓或漏斗中均匀连续或定量地给到受料装置中去。

如向破碎机、筛分机械、皮带运输机械或包装机等给料。

GZG系列惯性振动给料机是一种经济指标先进的给料设备，和其它给料设备相比有以下的特点：1)体积小，重量轻，结构简化紧凑。

2)安装维修方便，运行费用低。

3)噪音低，效率高，给料能力大。

4)本设备在远超共振状态下工作，振幅稳定，运行可靠，对各种物料适应性较强。

5)可以配套反接控制箱，使给料机在短时间内迅速停机，同时具有过流、过压、断相保护作用。

6)可应客户要求，增加快慢加料、远程控制及无级变频调速等功能。

二、主要技术参数、外形及安装尺寸详见安装总图三、安装和调试1、安装：（1）惯性振动给料机推荐下倾10°安装使用，最大下倾可增至15°，可根据给料料量的大小而定。

（2）安装后的给料机应留有不小于20mm的游动间隙，使给料料机完全处于自由状态。

（3）安装后的给料机横向应水平，以免给料时物料向一侧偏移。

（4）按电气原理图接线，并进行接地保护。

2、调试：1)开车前应检查两振动电机两端固定偏心块和可调偏心块的夹角是否完全相同（出厂前已调好）；检查各紧固件是否完全紧固牢靠；检查电气接线及绝缘是否良好。

2)试起动观察两台振动电机是否作反向等速运转，若是同方向运转，则调换其中一台振动电机的任意两相的接线。

3)开车观察振幅，跳料方向，电流是否在额定电流以内；料槽横向摆动大小，各吊挂松紧是否一致，声音是否正常，给料量是否符合要求。

如不符合要求，可调整可调偏心块与固定偏心块之间的夹角。

四、使用和维护：1、振幅的测量：振幅指示牌见给料机槽体上所贴实物，其指示部分为一直角三角形，当批示牌与槽体一起振动时，由于视觉暂留，则直角边与斜边形成一个交点，其交点所对应的标尺数即为被测槽体的双振幅值。

GZY系列振动给料机产品使用说明书唐山矿山设备厂目录1.用途 (1)2.基本参数及主要尺寸 (1)3.结构特征 (1)4.安装 (4)5.试运转 (5)6.润滑 (6)7.设备的维护 (7)8.易损件 (7)1.用途GZY系列振动给料机主要用于0～500mm粒级的煤炭输送给料，也可用于矿石、砂石等其它散状物料的输送给料。

广泛用于煤炭、冶金、电力、化工、建材、交通等行业。

2.基本参数及主要尺寸基本参数及主要尺寸见表1。

3.结构特征给料机由给料槽体、激振器、弹簧吊挂装置、弹簧支座、传动装置等主要部件组成。

3.1给料槽体给料槽体是输送和给料的部件，它是钢板焊接结构。

槽体的两侧和底部焊有加强筋板及主梁。

两侧的前端和后端均焊有吊耳或端轴，以适应不同安装方式的要求。

3.2激振器激振器是给料机的关键部件，是给料机的振动源。

它与给料机槽体用高强度螺栓紧固在槽底的主梁上。

激振器的两根轴上装有相同质量的重块和齿轮副，由电动机通过弹性联轴器带动主传动轴，再由主动轴上的齿轮传动给被动轴，使两根轴同时反向旋转，而使槽体振动。

给料机的振幅可调，但出厂的给料机激振器均在制造厂调试好，一般用户在使用中不需再调整。

3.3给料机的传动装置振动给料机在电动机和激振器主传动轴上各安装一个半联轴器，两个半联轴器之间采用四块橡胶输送带组成挠性联接。

这种联接方式便于安装而且不会将振动传给电动机。

（根据用户要求了可采用三角带传动）因此电机不参振也正是本机最大特点。

3.4给料机的支撑与悬挂方式安装方式见图1、图2、图3、图4。

图1 I型支承图2 II型支承GZY系列振动给料机I型安装为悬挂式。

给料槽体两侧的前后均有吊耳或吊钩。

钢丝绳在吊耳的小轴上或吊钩上，上部与U型螺栓和弹簧联接，弹簧的底座固定在支架上。

电动机另设一支架固定。

图3 III型支承图4 IV型支承II型为座式安装，给料槽体两侧前后均有支承端轴，弹簧支座与端轴夹紧，支座紧固在平台上，电动机也安装在平台支架上。

一、用途、特点及技术性能（一）用途电磁振动给料机（简称电振机）是一种先进的给料装置，它适用于连续性生产的要求。

我公司生产的电振机与本公司生产的各类型电子秤配套使用，可构成一个闭环调节的自动给料、称量和配料设备。

因此，电振机可广泛用于水泥、矿山、冶金、煤场、化工、基建、码头以及制药、茶叶加工、瓷业等工业部门，在生产流程中能把非粘滞性的颗料或粉末物料从储料仓或料斗中定量、均匀、连续地送到受料装置中去。

（二）特点GZ系列电磁振动给料机特点：（1）体积小，重量轻，结构简单，安装方便，无转动、滑动零部件，不需进行润滑。

故障少，维护运行费用低。

（2）电磁振动给料机运用机械振动学的共振原理，使其工作在低临界近共振状态，低耗电。

（3）电磁振动给料机采用可控硅半波整流控制方式，流量调节方便，可实现集中控制和自动控制。

（4）工作时物料按抛物线轨迹连续跳跃向前运动，料槽磨损较小。

注：给料能力系指料槽水平安装时，物料假密度为1.6吨/m3设计指标；料槽下倾10度，给料能力将会增加。

附：根据用户的要求，我公司给料机主体配用筛槽的振动筛可满足冶金粉末物料的筛选和瓷业筛选，可筛200目内的粉末状物料。

其筛网由用户自己配备。

（三）技术性能二、机器结构和工作原理GZ型可控硅电磁振动给料机由电磁振动给料机和可控硅控制器两部分组成。

（一）GZ系列电磁振动给料机的结构和工作原理。

1、结构电磁振动给料机由以下主要部份组成（见图一）；图一电振机简图Ⅰ料槽Ⅱ电磁振动器Ⅲ减振器2、工作原理如图二所示，它是一个双质定向强迫振动的弹性系统，由槽体（料槽）、连接叉和槽体中部分物料的质量组成质点M1；振动器壳体、铁芯、线圈等组成质点M2。

而M1和M2这两质点用一束弹簧板联系在一起，形成一个双质点定向强迫振动的弹性系统。

电磁振动器的线圈由单向交流电经可控硅整流所供电。

当可控硅在交流电的正半周触发导通时，线圈流过脉动电流，铁芯与衔铁之间产生脉电磁力，铁芯吸引衔铁。

ISO9001国际质量体系认证GZG系列电机振动给料机潍坊华跃磁电有限公司地址：山东临朐东城开发区黄山路中段电话：传真：网址：邮编：262600尊敬的用户：如果您选择了本设备，请先详细阅读本说明书后，再安装、调试。

谢谢合作！目录一、设备的用途及特点二、结构及工作原理三、设备的选型及主要技术参数四、设备的安装、工艺配置及使用维护GZG系列自同步惯性振动给料机使用说明书一、设备的用途及特点1、GZG系列自同步惯性振动给料机广泛用于矿山、冶金、煤炭、建材、轻工、化工、电力、粮食等行业，用以把块状、颗粒及粉状物料从贮料仓或漏斗中均匀连续或定量地给到受料装置中。

例如：向破碎机、选别机械、筛分设备、运输及包装机械给料、配料等。

2、GZG系列自同步惯性振动给料机是一种经济技术指标先进的给料设备，与其它给料设备相比具有以下特点；1）体积小、重量轻，结构简单紧凑；2）安装维修方便运行费用低；3）效率高，给料能力大；4）噪音低，有利于改善工作环境；5）耗电少、功率因数高；6）因本设备在超共振状态下工作，所以在运行中振幅稳定，运行可靠对各种物料适应性较强。

二、结构及工作原理1、GZG系列自同步惯性振动给料机主要由2台ZG型惯性振动器、减振器、给料槽等三部分组成。

2、GZG系列自同步惯性振动给料机是利用装在特制的双出轴三相异步电动机两轴端的偏心块提供振动力的振动驱动装置。

根据平面单质体振动机同步理论，当两台惯性振动器以角速度ω作反向同步运转时，其惯性力在两振动器旋转中心连线方向的分力大小相等，且方向相反并互相抵消；而与中心线连线方向的分力相互迭加，在该惯性力的作用下，由于2台惯性振动器对称安装在给料槽体上，给料槽体则沿合力方向作简谐振动。

3、给料机的给料过程是以给料槽沿倾斜方向作往复直线振动来实现的。

即当槽体振动加速度在垂直槽底方向的分量大于重力加速度在垂直槽低方向的分量时，槽体中的物料被抛起，并按抛物线的轨迹向前作跳跃运动，槽体每振动一次，物料将被抛起一次。

电机振动给料机使用说明书一、D Z系列电机振动给料机产品概述：DZ型系列电机振动给料机是我公司工程技术人员精主研制成功的新型给料设备,广泛应用于矿山、冶金、煤炭、建材、化工、电力、粮食等行业，用于把块状、颗粒状及粉状物料从贮料仓或其它贮料设备中均匀、连续或定量地给到受料设备中，适应于自动配料、定量包装和自动控制。

该产品体积小、噪音低、重量轻、耗电少、安装维修方便。

二、DZ系列电机振动给料机主要特点:本系列振动给料机在使用过程中，可以调节激振力来改变和控制流量，因而调节方便，流量稳定，噪音低，耗电小，无冲料现象，同时本机具有重量轻，体积小，保养方便等特点，如采用封闭式结构，可防止粉尘外溢及环境污染。

三、电机振动给料机工作原理:给料机的给料过程是利用特制的振动电机或两台电动机带动激振器驱动给料槽沿倾斜方向作周期直线往复振动来实现,当给料槽振动的加速度垂直分量大于重力加速度时,槽中的料被抛起,并按照抛物线的轨迹向前跳跃运动,抛起和下落在瞬间完成,由于激振源的连续激振,给料槽连续振动,槽中的煤连续向前跳跃,以达到给料的目的。

四、DZ系列振动给料机安装示意图:五、DZ系列电机振动给料机主要技术参数：六、DZ系列电机振动给料机外型尺寸表:七、电机振动给料机使用方法介绍7.1启动与停车: DZ系列电机振动给料机允许在满负荷、全电压条件下直接起动和停车,但一般不要在满负荷条件下起动。

7.2试运行：在空载试车时已调到了最佳位置。

设备现场安装调试完毕后,应进行一小时以上试运行,如无异常便可投入正常生产。

7.3产量调节：1、可调节给料机的倾角来调节产量,以给料机水平放置时的产量为基数,如果给料机前端下倾,倾角为10～12°,视物料不同,产量可提高30～50%。

2、停机调节振动电机偏心块夹角,以减小或增大激振立来达到产量的无级调节,调整方法如下:当可动偏心和固定偏心块重和时,夹角为0,激振力最大;当可动偏心块与固定偏心块相对反方向安装时,夹角180°,激振力为零。

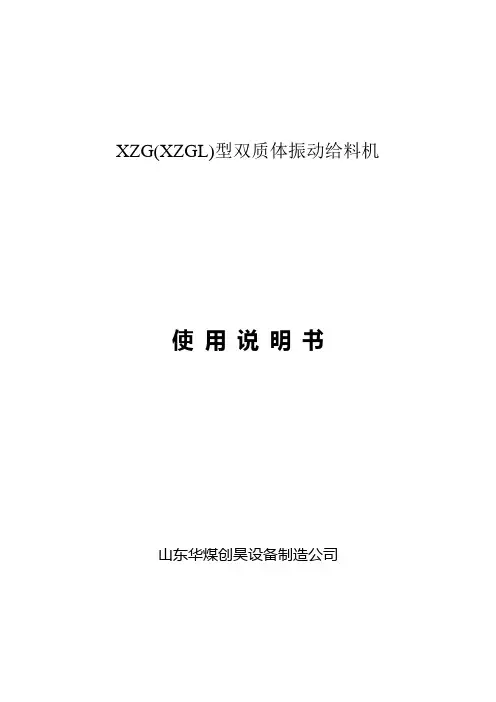

XZG(XZGL)型双质体振动给料机使用说明书山东华煤创昊设备制造公司XZG（XZGL）型双质体振动给料机使用说明书一，用途及特点XZG(XZGL)型系列双质体振动给料机可广泛用于冶金、建材、煤炭、化工、轻工等各行业对块状、粒状、粉状不同物料的给料系统，以实现连续、均匀、自动供料。

本机处于近共振状态下工作，主振弹簧为剪切橡胶弹簧，其特点为：1、冲击力小，运行平稳，振幅稳定。

2、与国内相同生产率给料机相比，能耗少，电机容量可减1/3。

3、槽体倾角，激振力均可通过调节机构进行调整。

4、适应性强、应用范围广。

可适应粉状或快度<500毫米，各种物料的输送，并连续和频繁间断性工作。

5、启动、停机迅速，振动给料时不漏料。

6、与其它给料机相比可降低维修量50％以上。

7、可通过称量和变频调速系统实现生产率的自动控制。

二、工作原理:安装在平衡架上的振动电机通过主振弹簧与槽体相连，主振弹簧牵制激振部平衡架与槽体在工作时产生的惯性力，使给料机在近共振情况下振动，激振力小，避免了槽体承受过大的动应力及传动部承受过大的作用力，使用寿命延长，能量消耗较小、噪音小，起动停车迅速平稳；另外空车能平稳运转，可避免因漏斗放空或卡料造成电机烧坏。

三、结构形式结构形式如下图（图1）。

四、XZG系列振动给料机技术性能及参数:下列参数仅供选型使用五、安装示意图安装见示意图2。

1、槽体卸矿最佳角α应在12º－14º˚2、眉线高H与矿石块度d H=1.6d-2.2d3、为保证侧面既不卡料块，又不冒仓，槽体在空载时h≥10mm4、为保证槽体正常振动：槽体与漏斗两侧间隙a1≈30mm 槽体与漏斗后面间隙a2≈50mm (5)悬吊β<10º˚六、安装与试车注意事项:给料机安装与振动电机接线后，必须进行全面安全检查，以避免开机后发生人身与设备事故。

1、电源的电压与频率是否与铭牌所规定参数相符，设备必须可靠接地。

振动给料机安全操作规程一、操作前的准备1.操作人员应熟悉振动给料机的结构、性能和工作原理，了解操作规程和安全注意事项。

2.检查振动给料机的工作环境是否符合要求，确保设备周围无杂物，地面平整。

3.检查振动给料机的电源、传动装置和润滑系统是否正常运行。

二、操作时的注意事项1.在操作振动给料机前，应按规定佩戴劳动防护用品，如安全帽、工作服、防护眼镜等。

2.操作前应确认振动给料机电源已切断，并将机器贴有“禁止启动”标志牌。

3.操作人员应站在机器侧面，用手推动转子，观察转子是否平稳、无卡死现象。

4.操作人员不得穿过带有输送物料的振动给料机下方，不得在振动给料机上行走或站立。

5.在操作振动给料机时，应保持清晰的头脑，注意观察振动给料机的工作状态，及时发现异常情况并立即停机检修。

6.在检修振动给料机时，应先切断电源，确保设备停止运行后方可进行维修、保养等工作。

7.在清理振动给料机堆积的物料时，应先停机，并使用工具进行操作，禁止用手直接接触物料以防止伤害。

8.操作人员应定期对振动给料机进行巡视、检查，及时清理振动给料机内部的积料，保持设备的整洁。

9.操作人员应定期对振动给料机的传动装置进行润滑，并更换磨损严重的零部件。

三、紧急情况的处理1.若在操作过程中遇到异常响声、异味、异震等情况，应立即停机，并查明原因进行排除。

2.若在操作过程中发现振动给料机有异常漏电现象，应立即切断电源，并报告维修人员进行排查。

3.在发现设备发生故障、损坏或工作不正常时，应立即停机并及时通知上级进行维修。

四、设备的保养与维修1.操作人员应按规定周期对振动给料机进行定期保养，包括清理积料、检查油位、清洗滤网等。

2.在设备保养时，应根据设备的具体情况选择合适的润滑油，进行润滑油加注和更换。

3.设备保养过程中，应注意安全，切勿在设备运行时进行保养操作。

4.定期对设备的传动装置、轴承等关键部位进行检查，发现问题应及时维修或更换。

以上是振动给料机的安全操作规程，操作人员应严格遵守操作规程，确保设备的安全运行，减少事故的发生。

GZY系列振动给料机产品使用说明书GZY系列振动给料机产品使用说明书唐山矿山设备厂GZY系列振动给料机产品使用说明书目录1. 用途 ........................................................................................................................................ .. 12. 基本参数及主要尺寸 (1)3. 结构特征 (1)4. 安装 ........................................................................................................................................ .. 45. 试运转 (5)6. 润滑 ........................................................................................................................................ .. 67. 设备的维护 (7)8. 易损件 (7)GZY系列振动给料机产品使用说明书1. 用途GZY系列振动给料机主要用于0～500mm粒级的煤炭输送给料，也可用于矿石、砂石等其它散状物料的输送给料。

广泛用于煤炭、冶金、电力、化工、建材、交通等行业。

2. 基本参数及主要尺寸基本参数及主要尺寸见表1。

3. 结构特征给料机由给料槽体、激振器、弹簧吊挂装置、弹簧支座、传动装置等主要部件组成。

3.1 给料槽体给料槽体是输送和给料的部件，它是钢板焊接结构。

槽体的两侧和底部焊有加强筋板及主梁。

两侧的前端和后端均焊有吊耳或端轴，以适应不同安装方式的要求。

3.2 激振器激振器是给料机的关键部件，是给料机的振动源。

电机振动给料机使用说明书新乡师大振动机械有限公司联系电话：0373-*******一、代号说明D Z G XX XX送槽长度(mm)输送槽宽度(mm)给料机振动型电机二、用途适用于把块状、颗粒状及粉状物料从贮料仓或漏斗中均匀连续地给到受料装置中去，主要用于矿山、冶金、煤炭、建材、电力、化工、机械、轻工、粮食等各行业。

三、技术参数技术参数表型号生产率t/h粒度mmL L2H L1B B1功率KW重量KgDZG30-80(DZG0308)8508002001508603003362×0.25120 DZG40-100(DZG0410)255010003502009504004362×0.4160 DZG50-100(DZG0510)6080100030020010005006022X0.55290 DZG80-14(DZG8014)200100140025040016508008482X0.75500四、主机结构五、安装与调试1、如图所示，前后吊钩挂起，安装后要求给料机横向水平，上接口漏斗中心线对准给料机进口中心线，给料机出料对中下接口，保证整个给料机处于自由状态；2、振动电机和输送槽的连接要牢固；3、给料机可水平安装，也可在0～－10°范围内（“—”号表示出料端下降）；4、开机前应检查两台振动电机的可调偏心块与固定偏心块夹角是否一致，如不一致，调到一致，并将其固定螺栓拧紧；5、试起动观察两台振动电机是否转向相反，若不是转向相反，则调换任意一台振动电机的任意两相接线；6、开机后观察机体不得有横向摆动，电机电流要符合要求。

整机无异常声响。

六、使用与维护1、起动与停车DZG系列电机振动给料机允许在满负荷、全电压条件下直接起动和停车，但一般不要在满负荷条件下起动。

2、试运行在设备出厂前，机体各部分在空载试车时已调整到了最佳位置。

设备现场安装调试完毕后，应进行一小时以上试运行后如无异常便可投入正常生产。

振动给料机说明巩义义利机械有限公司一、用途本机是利用振动原理进行给料的设备.适用于选矿、建材、硅酸盐和化学工业，为下道工序递给（带筛分）粒度不大于580mm的矿石和岩石二、型号及说明三、主要技术参数四、工作原理及结构特征振动喂料机主要由振动机架、弹簧、振动器、电机振架及电机组成。

激振器是由二个特定位置的偏心轴以齿轮相啮合组成，装配时必须使两齿轮按标记相啮合，通过电机驱动，使两偏心轴旋转，从而产生巨大合成的直线激振力，使机体在支承弹簧上作强制振动，物料则以此振动为动力，在料槽上作滑支及抛掷运动，从而使物料前移而达到给料的目的。

当物料通过槽体上的筛条时，较小料可通过筛条间隙而落下，可不经过下道的破碎工序，起了筛分的效果。

五、安装调试与运转本机由制造厂装配后成台供应，并经过空车试验，用户收货后，应仔细检查，以便发现和排除在运输中可能带来的问题。

机器的安装，调整和试运转应注意：1.由于本机振动较大，故建议将机器安装在混凝土基础上，基础高度、深度和面积应按土质条件，单独进行计算，建议基础重量大致为机器重量的1.5倍，机器的安装尺寸可参阅图。

喂料机基础高度及出料形式根据地形条件采用钢结构或混凝土台增减高度以适用下道工序的要求。

（用户自定）2.本机的排料溜槽和筛下溜槽均属机器的附属固定装置，与喂料机体的竖直方向间隙应保持90㎜，水平方向的间隙应保持30㎜。

3.安装电机及支架、应使电机槽轮与与激振器槽轮中心线与水平线约成45°，电机支承板与电机支架底板成15°～20°，并注意符合图中振动器的旋转方向。

4.清除激振器中的防锈油，注入润滑油，润滑油型号见七中的1（1），油面高于油标高度。

5.机器安装和调整妥后，进行试运转。

空载试车应达到：（1）连续运转2小时；（2）所有紧固件应牢固，无松动现象；（3）所有摩擦部位无擦伤，掉屑和研磨现象，无不正常的响声，震动稳定。

负载试车除达到空载试车要求外，还应满足如下要求：（1）在为喂料机送料时，不能使物料强烈冲击机器槽体，不许偏载加料和堆满加料，以免损坏机体，支承弹簧及影响机器稳定振动。

GZ 系列电磁振动给料机使用说明书XX环保科技有限公司目录1、用途及特点 (1)2、基本技术参数 (1)3、外形及安装尺寸 (2)4、安装与调整…………………………………………………………………2-35、使用与维修…………………………………………………………………3-51. 用途及特点1.1 适用场合GZG 型振动给料机适用于冶金、煤炭、磨料、粮食、建材、电力及化工等行业，将块状、颗粒状、粉状物料均匀连续地送至受料设备中。

1.2 结构特点该机采用振动电机作为激振源，结构简单，易于维修。

吊挂装置采用橡胶弹簧，减振效果好，噪音小，工作可靠。

1.3 工作电压本机电机工作电压400V,频率50Hz。

2.基本技术参数3. 外形及安装尺寸（见下图）4. 安装与调整4.1 安装就位4.1.1 将给料机吊挂装置挂在事先准备好的挂钩上,将给料机机体挂在吊挂装置的挂钩上,机体倾斜角10～12 度。

4.1.2 给料机机体应左右水平，不得歪斜。

4.1.3 拆除机体与外界所有的刚性连接。

4.2 给料机试运转本机出厂前已进行过运行检查,在现场用户可按以下步骤进行试运转。

4.2.1 给料机安装完成后，应检查各部螺栓的紧固情况，检查各进料、出（接）料等辅件与给料机的相对位置，确保给料机机运行后无碰撞的可能。

4.2.2 检查电气接线正确无误。

4.2.3 接入电源，两振动电机转向应相反。

通电试运转，给料机应平稳起振。

4.2.4 加入物料后，物料应向出料端行进。

4.2.5 检查给料机所有螺栓的紧固情况。

4.2.6 检查给料机是否有异常噪声。

4.2.7 经以上检查运转正常，给料机安装即告完成。

4.3 给料机的调整4.3.1 振幅的调整在操作过程中如发现激振力的大小不能满足给料要求时,可以通过调整振动电机的偏心块夹角来改变给料机的激振力。

应注意四组偏心块应做相同调整。

4.3.2 还可以改变给料机机体的前倾角来调整其给料量。

5. 使用与维修5.1 给料机的起动和停车给料机一般情况下不允许带料开车，停机前不应有存留物料。

GZGF803振动给料机使用说明书一、用途与特点GZG系列电机振动给料机是利用两台偏心振动电机的同步原理，产生与水平面成60°角的合力，通过周期振动，从而推动给料槽内的物料作抛掷或滑行运动，达到把颗粒状，小块状及粉状物料从贮料仓中均匀、定量，连续地给到受料设备中。

该机广泛应用于冶金、煤炭、化工建材、陶瓷、粮食、机械轻工业等行业的需定量给料，自动配料，定量包装及自动控制给料环节上。

二、型号说明GZG □ □□┬ ┬ ┬ ┬│ │ │ └──────────振动频率│ │ └───────────- 给料槽宽mm│ └─────────────型式代号（重型Ｚ）└──────────────- 惯性振动给料机三、技术参数1、槽型尺寸（长x宽x高）：800x1700x2502、生产率：150t/h3、最大给料粒度：80mm4、振动频率：1450次/分5、双振幅：4mm6、额定电压：400v7、电源频率：50Hz8、功率：2x0.75KW四、安装和调试1、该机适宜于向下倾斜10-15度安装使用，也可水平使用。

2、安装时仓口须设置斜溜以减少物料对槽体的压力。

规定压在槽体上的料柱面积小于仓口面积的1/43、接线时必须使两台电动振动器的旋转方向相反。

4、停车时采用制动方法减少停车时间，使给料机迅速通过共振区，避免过大振幅对机器造成损害。

五、给料机使用条件：1、环境温度不超过+40℃；2、在环境温度为20±5℃时，周围介质相对湿度不大于85%；3、周围没有严重腐蚀及影响电气绝缘的介质。

六、注意事项：振动器上每一个紧固件必须紧固可靠，尤其是机壳与支承座间的联结螺栓及可调偏心块的锁紧螺栓，每一次使用前一定要仔细检查，如有松动，必须紧固牢靠后方可开车使用。

振动器在使用过程中，应充分保证轴承有良好的润滑条件。

其轴承的润滑脂采用二氧化钼2#，使用中应定期对轴承加润滑脂。

一般每两个月一次，高温季节每一个月加注一次。
