对S5012塔机电路设计缺陷的分析与改进实例

塔式起重机存在的问题与解决方式塔式起重机在现代各行业中是重要的垂直运输装备，起着巨大的作用。

可是，因为塔式起重机的特性、外界环境的影响和操作人员的技术等问题，导致塔式起重机在实际投入使用时出现多种故障。

文章将主要分析塔式起重机存在的问题，并找出造成问题的原因，最后提出解决策略。

标签：塔式起重机；问题；解决方式塔式起重机是建筑施工中非常重要的设备，具有起升度高、覆盖面积大等优点，同时又具有重心高、危险系数高的缺点，导致在操作中经常发生安全事故，给人们的生命及财产安全带来损害。

因此，非常有必要分析塔式起重机存在的问题，找出问题的原因，再针对性进行解决，保障塔式起重机的操作安全。

1 塔式起重机在设计时存在的问题1.1 设计刚度不够在设计塔式起重机时，一般情况下都要结合企业的成本费用，因而在选材阶段，就会考虑选择经济适用的原材料。

设计的塔式起重机投入使用时，就会发现材料的刚度不够，与设计标准和要求不相符合，就会导致其重臂的根部部位出现变位情况，塔式起重机的可靠性和安全性不能够得到保证。

1.2 设计变幅机构时，经常运用蜗轮蜗杆装置依靠自锁制动许多事实已经证明，塔式起重机在出厂时，自锁功能还勉强能够使用，经过使用一段时间后，这种作用就无法发挥。

这主要是在起初使用时，蜗轮蜗杆幅很新，没有被大量破损，当使用一段时间后，蜗轮蜗杆幅就会被极大磨坏，塔臂处经常会发生倾斜，如果在小车停电后，受到惯性的作用，就会持续往前滑行，最终导致发生事故。

1.3 没有使用可靠的限位装置一些塔式起重机运用力矩、重量和幅度[1]三线一体的限位装置，主要使用刹车钢丝绳测量结构的负载变形，尽管比较创新，可是经过实际使用检验以后，发现这种限位装置结构不稳固，一个月后就会发生损坏。

1.4 采用的钢丝绳过渡滑轮直径不够在设计塔式起重机时，采用的滑轮使钢丝绳弯曲的半径太小，而且容易弯曲破坏[2]。

另外，选用的滑轮材质磨耐性不够好，导致滑轮多次更换，这是钢丝绳使用周期无法延长的最根本原因。

建筑塔式起重机的故障分析和结构改进方法摘要：自塔式起重机问世以来，凭借着起升高度高、工作空间大、作业效率高、操作方便、反应灵活和便于维修等特点，在各种建筑施工中得到了广泛的应用。

但伴随而来的是各类安全事故不断发生，塔式起重机事故大体可分为倾翻，断(折)臂，脱、断钩，断绳4种类型。

本文对塔式起重机事故风险因素分析和安全管理进行探讨。

关键词：塔式起重机；事故险因素；安全管理一、塔式起重机事故的主要原因1、塔机基础不符合要求塔机基础不符合要求容易导致事故发生，常见塔机基础不符合要求包括以下3种：一是由于塔机地基靠近边坡，在浇灌地基前未打桩或加固，因压力或风雨冲刷边坡而导致基础滑坡、塔机倾翻。

二是由于有的塔机基础未严格按使用说明书要求施工，塔机地基太小不能满足塔式起重机的稳定性要求而导致倾翻。

三是由于打塔机基础时混凝土配比不对，基础浇灌后不注意对混凝土的养护以及浇灌时间太短，基础未达到规定强度，导致地脚螺栓在塔式起重机吊载时松脱而导致塔机倾翻。

2、安拆作业不符合要求（1）塔机安装作业人员未经过相关专业培训、未取得操作证无证上岗；应严格按照规定配置足够的人员。

（2）施工作业前，塔机安装单位未按照要求制订施工方案和安全技术交底。

（3）施工作业过程中，塔机安装单位未安排专人负责检查，防止工作疏忽和操作不当造成事故。

二是由于塔机安装单位施工过程中未严格执行规范，容易导致事故发生，常见以下几种情况：（1）塔机安装前未对整机进行全面检查，未对焊缝、结构外形等进行重点排查。

因焊缝裂纹、结构变形未发现而导致在安装、拆卸或使用过程中发生事故。

（2）塔机安装时标准节、大臂等主要受力部位的销轴未安装或用铁丝代替开口销。

三是由于塔机附着安装不符合要求，容易导致事故发生，常见以下几种情况：（1）超过独立高度没有安装附着，或是最高一道附着点以上塔式起重机的独立高度超出使用说明书要求。

（2）未经计算，随意加大附着杆、附着间距。

（3）附着支点强度未达到设计要求或使用自制的附着杆、附着架，在受力的情况下由于强度不足而发生变形、断裂，从而造成事故。

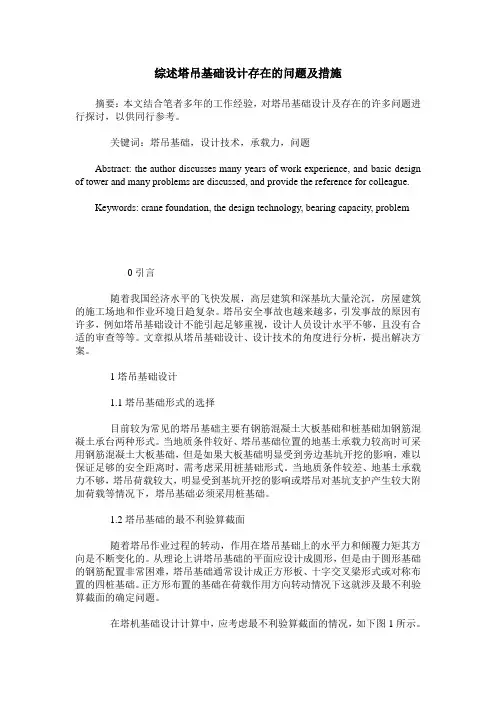

综述塔吊基础设计存在的问题及措施摘要：本文结合笔者多年的工作经验，对塔吊基础设计及存在的许多问题进行探讨，以供同行参考。

关键词：塔吊基础，设计技术，承载力，问题Abstract: the author discusses many years of work experience, and basic design of tower and many problems are discussed, and provide the reference for colleague.Keywords: crane foundation, the design technology, bearing capacity, problem0引言随着我国经济水平的飞快发展，高层建筑和深基坑大量沦沉，房屋建筑的施工场地和作业环境日趋复杂。

塔吊安全事故也越来越多，引发事故的原因有许多，例如塔吊基础设计不能引起足够重视，设计人员设计水平不够，且没有合适的审查等等。

文章拟从塔吊基础设计、设计技术的角度进行分析，提出解决方案。

1塔吊基础设计1.1塔吊基础形式的选择目前较为常见的塔吊基础主要有钢筋混凝土大板基础和桩基础加钢筋混凝土承台两种形式。

当地质条件较好、塔吊基础位置的地基土承载力较高时可采用钢筋混凝土大板基础，但是如果大板基础明显受到旁边基坑开挖的影响，难以保证足够的安全距离时，需考虑采用桩基础形式。

当地质条件较差、地基土承载力不够，塔吊荷载较大，明显受到基坑开挖的影响或塔吊对基坑支护产生较大附加荷载等情况下，塔吊基础必须采用桩基础。

1.2塔吊基础的最不利验算截面随着塔吊作业过程的转动，作用在塔吊基础上的水平力和倾覆力矩其方向是不断变化的。

从理论上讲塔吊基础的平面应设计成圆形，但是由于圆形基础的钢筋配置非常困难，塔吊基础通常设计成正方形板、十字交叉梁形式或对称布置的四桩基础。

正方形布置的基础在荷载作用方向转动情况下这就涉及最不利验算截面的确定问题。

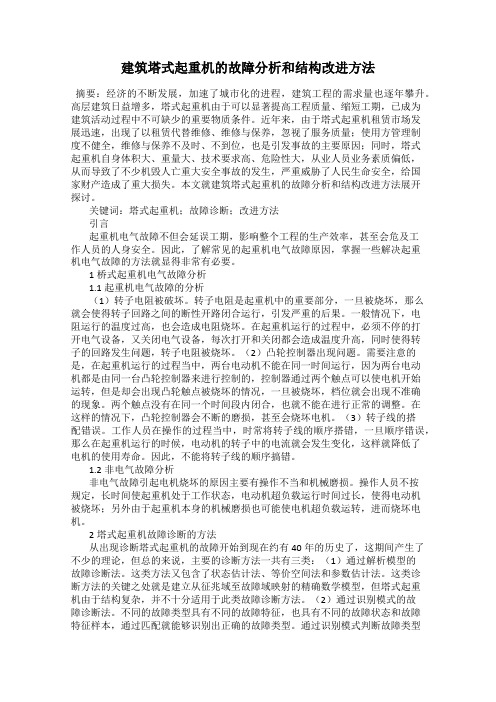

建筑塔式起重机的故障分析和结构改进方法摘要：经济的不断发展，加速了城市化的进程，建筑工程的需求量也逐年攀升。

高层建筑日益增多，塔式起重机由于可以显著提高工程质量、缩短工期，已成为建筑活动过程中不可缺少的重要物质条件。

近年来，由于塔式起重机租赁市场发展迅速，出现了以租赁代替维修、维修与保养，忽视了服务质量；使用方管理制度不健全，维修与保养不及时、不到位，也是引发事故的主要原因；同时，塔式起重机自身体积大、重量大、技术要求高、危险性大，从业人员业务素质偏低，从而导致了不少机毁人亡重大安全事故的发生，严重威胁了人民生命安全，给国家财产造成了重大损失。

本文就建筑塔式起重机的故障分析和结构改进方法展开探讨。

关键词：塔式起重机；故障诊断；改进方法引言起重机电气故障不但会延误工期，影响整个工程的生产效率，甚至会危及工作人员的人身安全。

因此，了解常见的起重机电气故障原因，掌握一些解决起重机电气故障的方法就显得非常有必要。

1桥式起重机电气故障分析1.1起重机电气故障的分析（1）转子电阻被破坏。

转子电阻是起重机中的重要部分，一旦被烧坏，那么就会使得转子回路之间的断性开路闭合运行，引发严重的后果。

一般情况下，电阻运行的温度过高，也会造成电阻烧坏。

在起重机运行的过程中，必须不停的打开电气设备，又关闭电气设备，每次打开和关闭都会造成温度升高，同时使得转子的回路发生问题，转子电阻被烧坏。

（2）凸轮控制器出现问题。

需要注意的是，在起重机运行的过程当中，两台电动机不能在同一时间运行，因为两台电动机都是由同一台凸轮控制器来进行控制的，控制器通过两个触点可以使电机开始运转，但是却会出现凸轮触点被烧坏的情况，一旦被烧坏，档位就会出现不准确的现象。

两个触点没有在同一个时间段内闭合，也就不能在进行正常的调整。

在这样的情况下，凸轮控制器会不断的磨损，甚至会烧坏电机。

（3）转子线的搭配错误。

工作人员在操作的过程当中，时常将转子线的顺序搭错，一旦顺序错误，那么在起重机运行的时候，电动机的转子中的电流就会发生变化，这样就降低了电机的使用寿命。

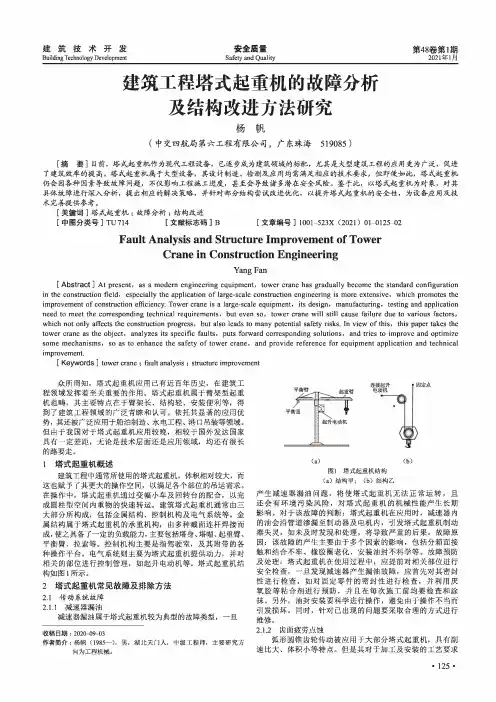

建筑技术开发Building Technology Development安全质量第48卷第1期Safety and Quality2021年1月建筑工程塔式起重机的故障分析及结构改进方法研究杨帆(中交四航局第六工程有限公司，广东珠海519085)［摘要］目前，塔式起重机作为现代工程设备，已逐步成为建筑领域的标配，尤其是大型建筑工程的应用更为广泛，促进了建筑效率的提高。

塔式起重机属于大型设备，其设计制造、检测及应用均需满足相应的技术要求，但即便如此，塔式起重机仍会因各种因素导致故障问题，不仅影响工程施工进度，甚至会导致诸多潜在安全风险。

鉴于此，以塔式起重机为对象，对其具体故障进行深入分析，提出相应的解决策略，并针对部分结构尝试改进优化，以提升塔式起重机的安全性，为设备应用及技术完善提供参考。

［关键词］塔式起重机；故障分析；结构改进［中图分类号］TU714［文献标志码］B［文章编号］1001-523X(2021)01-0125-02Fault Analysis and Structure Improvement of TowerCrane in Construction EngineeringYang Fan［Abstract］At present,as a modem engineering equipment,tower crane has gradually become the standard configuration in the construction field,especially the application of large-scale construction engineering is more extensive,which promotes the improvement of construction efficiency.Tower crane is a large-scale equipment,its design,manufacturing,testing and application need to meet the corresponding technical requirements,but even so,tower crane will still cause failure due to various factors, which not only affects the construction progress,but also leads to many potential safety risks.In view of this,this paper takes the tower crane as the object,analyzes its specific faults,puts forward corresponding solutions,and tries to improve and optimize some mechanisms,so as to enhance the safety of tower crane,and provide reference for equipment application and technical improvement.［Keywords］tower crane；fault analysis；structure improvement众所周知，塔式起重机应用已有近百年历史，在建筑工程领域发挥着至关重要的作用。

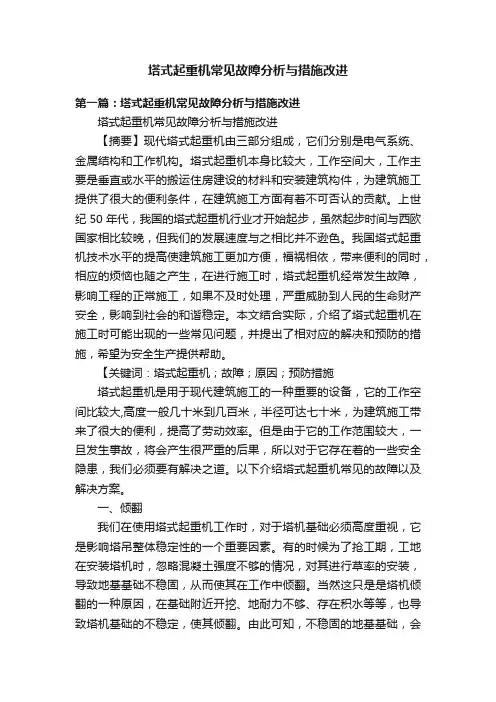

塔式起重机常见故障分析与措施改进第一篇：塔式起重机常见故障分析与措施改进塔式起重机常见故障分析与措施改进【摘要】现代塔式起重机由三部分组成，它们分别是电气系统、金属结构和工作机构。

塔式起重机本身比较大，工作空间大，工作主要是垂直或水平的搬运住房建设的材料和安装建筑构件，为建筑施工提供了很大的便利条件，在建筑施工方面有着不可否认的贡献。

上世纪50年代，我国的塔式起重机行业才开始起步，虽然起步时间与西欧国家相比较晚，但我们的发展速度与之相比并不逊色。

我国塔式起重机技术水平的提高使建筑施工更加方便，福祸相依，带来便利的同时，相应的烦恼也随之产生，在进行施工时，塔式起重机经常发生故障，影响工程的正常施工，如果不及时处理，严重威胁到人民的生命财产安全，影响到社会的和谐稳定。

本文结合实际，介绍了塔式起重机在施工时可能出现的一些常见问题，并提出了相对应的解决和预防的措施，希望为安全生产提供帮助。

【关键词：塔式起重机；故障；原因；预防措施塔式起重机是用于现代建筑施工的一种重要的设备，它的工作空间比较大,高度一般几十米到几百米，半径可达七十米，为建筑施工带来了很大的便利，提高了劳动效率。

但是由于它的工作范围较大，一旦发生事故，将会产生很严重的后果，所以对于它存在着的一些安全隐患，我们必须要有解决之道。

以下介绍塔式起重机常见的故障以及解决方案。

一、倾翻我们在使用塔式起重机工作时，对于塔机基础必须高度重视，它是影响塔吊整体稳定性的一个重要因素。

有的时候为了抢工期，工地在安装塔机时，忽略混凝土强度不够的情况，对其进行草率的安装，导致地基基础不稳固，从而使其在工作中倾翻。

当然这只是是塔机倾翻的一种原因，在基础附近开挖、地耐力不够、存在积水等等，也导致塔机基础的不稳定，使其倾翻。

由此可知，不稳固的地基基础，会使塔机发生倾翻的可能性加大，所以，在搭建塔机时，地基基础的稳定性是非常重要的。

塔机基础的稳定性非常重要，不能有一丝马虎。

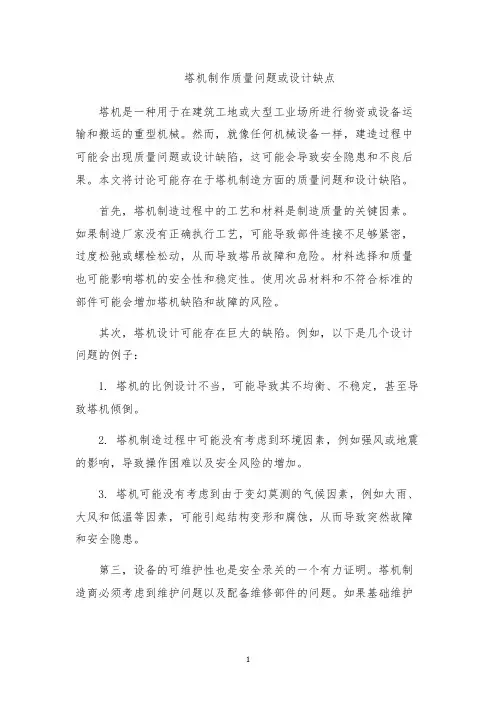

塔机制作质量问题或设计缺点塔机是一种用于在建筑工地或大型工业场所进行物资或设备运输和搬运的重型机械。

然而，就像任何机械设备一样，建造过程中可能会出现质量问题或设计缺陷，这可能会导致安全隐患和不良后果。

本文将讨论可能存在于塔机制造方面的质量问题和设计缺陷。

首先，塔机制造过程中的工艺和材料是制造质量的关键因素。

如果制造厂家没有正确执行工艺，可能导致部件连接不足够紧密，过度松弛或螺栓松动，从而导致塔吊故障和危险。

材料选择和质量也可能影响塔机的安全性和稳定性。

使用次品材料和不符合标准的部件可能会增加塔机缺陷和故障的风险。

其次，塔机设计可能存在巨大的缺陷。

例如，以下是几个设计问题的例子：1. 塔机的比例设计不当，可能导致其不均衡、不稳定，甚至导致塔机倾倒。

2. 塔机制造过程中可能没有考虑到环境因素，例如强风或地震的影响，导致操作困难以及安全风险的增加。

3. 塔机可能没有考虑到由于变幻莫测的气候因素，例如大雨、大风和低温等因素，可能引起结构变形和腐蚀，从而导致突然故障和安全隐患。

第三，设备的可维护性也是安全录关的一个有力证明。

塔机制造商必须考虑到维护问题以及配备维修部件的问题。

如果基础维护部件不易获得，操作者可能会忽略保养和检修，从而增加故障和失火的风险。

最后，如果塔架或载重装置没有受到良好的维护或只是接受了肤浅的检查，则会增加塔机故障和失火的风险。

例如，塔架和悬臂臂的松懈可以导致结构不稳定，从而影响操作者安全。

载重装置损坏可能导致不良的信号和对载荷的误读，从而导致塔机倾斜、掉落并引发火灾事故。

在制作、运输和组装塔机的过程中，可能存在许多质量问题和设计缺陷。

因此，在购买和操作塔机之前，必须高度关注这些问题，并确保我们使用的塔机是正确制作并符合所有安全标准的塔机。

固定塔式起重机的设计优化与性能改进摘要：固定塔式起重机作为一种常用的起重设备，广泛应用于各个领域。

设计优化和性能改进是提高固定塔式起重机工作效率和安全性的关键。

本文通过对固定塔式起重机设计原理、结构、控制系统以及关键部件进行分析，提出了一些设计优化和性能改进的方法，旨在提高固定塔式起重机的安全性、稳定性和工作效率。

一、问题分析固定塔式起重机在实际使用中存在一些问题，主要表现为以下几个方面：1. 安全性问题：固定塔式起重机在高空作业时存在一定的安全风险，如风力大、结构不稳定等因素可能引发起重机的倾覆或坠落。

2. 稳定性问题：固定塔式起重机在工作过程中容易出现晃动、共振等稳定性问题，影响起重机的准确性和稳定性。

3. 吊绳系统设计不合理：固定塔式起重机的吊绳系统设计不合理，操作起重物时容易产生晃动和摆动，降低了起重机的工作效率。

4. 控制系统不完善：固定塔式起重机在操纵和控制方面还存在一定的不足，需要进一步优化和改进。

二、设计优化与性能改进方法1. 结构优化：通过对固定塔式起重机结构进行优化设计，增加塔身的刚度和稳定性，减少起重机的晃动和共振问题。

在设计中可以采用更加合理的材料和结构方式，提高起重机的整体性能。

2. 吊绳系统改进：对起重机的吊绳系统进行改进，采用新型的吊绳结构和承重装置，减少晃动和摆动，提高起重机的工作效率。

可以使用自动平衡装置，实现吊绳的自动调整，提高起重物的准确性和稳定性。

3. 控制系统优化：对固定塔式起重机的控制系统进行优化，提高起重机的自动化程度和操控性。

可以采用先进的传感器技术和控制算法，实现起重机的智能化控制。

同时，加强对控制系统的监测和维护，确保起重机的安全性和稳定性。

4. 安全措施加强：为了提高固定塔式起重机的安全性，可以增加安全防护装置，如起重机倾覆预警装置、重物下落预警装置等，及时发现并处理潜在的安全风险。

此外，必须严格遵守起重机使用和操作规范，加强对操作人员的培训和安全意识教育。

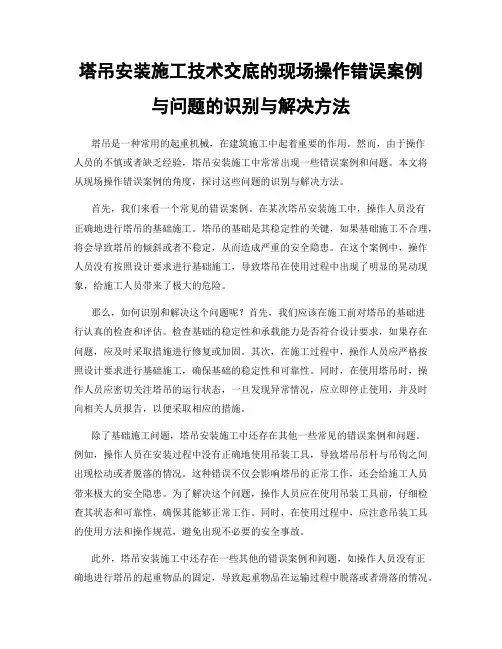

塔吊安装施工技术交底的现场操作错误案例与问题的识别与解决方法塔吊是一种常用的起重机械，在建筑施工中起着重要的作用。

然而，由于操作人员的不慎或者缺乏经验，塔吊安装施工中常常出现一些错误案例和问题。

本文将从现场操作错误案例的角度，探讨这些问题的识别与解决方法。

首先，我们来看一个常见的错误案例。

在某次塔吊安装施工中，操作人员没有正确地进行塔吊的基础施工。

塔吊的基础是其稳定性的关键，如果基础施工不合理，将会导致塔吊的倾斜或者不稳定，从而造成严重的安全隐患。

在这个案例中，操作人员没有按照设计要求进行基础施工，导致塔吊在使用过程中出现了明显的晃动现象，给施工人员带来了极大的危险。

那么，如何识别和解决这个问题呢？首先，我们应该在施工前对塔吊的基础进行认真的检查和评估。

检查基础的稳定性和承载能力是否符合设计要求，如果存在问题，应及时采取措施进行修复或加固。

其次，在施工过程中，操作人员应严格按照设计要求进行基础施工，确保基础的稳定性和可靠性。

同时，在使用塔吊时，操作人员应密切关注塔吊的运行状态，一旦发现异常情况，应立即停止使用，并及时向相关人员报告，以便采取相应的措施。

除了基础施工问题，塔吊安装施工中还存在其他一些常见的错误案例和问题。

例如，操作人员在安装过程中没有正确地使用吊装工具，导致塔吊吊杆与吊钩之间出现松动或者脱落的情况。

这种错误不仅会影响塔吊的正常工作，还会给施工人员带来极大的安全隐患。

为了解决这个问题，操作人员应在使用吊装工具前，仔细检查其状态和可靠性，确保其能够正常工作。

同时，在使用过程中，应注意吊装工具的使用方法和操作规范，避免出现不必要的安全事故。

此外，塔吊安装施工中还存在一些其他的错误案例和问题，如操作人员没有正确地进行塔吊的起重物品的固定，导致起重物品在运输过程中脱落或者滑落的情况。

为了解决这个问题，操作人员应在起重物品运输前，仔细检查其固定状态和可靠性，确保其能够安全地运输。

同时，在运输过程中，应注意起重物品的固定方法和操作规范，避免出现安全事故。

塔吊安装施工技术交底的操作错误案例与事故分析塔吊是在建筑施工中常见的大型起重设备，它能够高效地完成各种吊装作业。

然而，塔吊的安装施工过程中存在一些操作错误，这些错误往往导致事故的发生。

本文将通过分析一些塔吊安装施工技术交底的操作错误案例，来探讨这些错误背后的原因，并提出相应的改进措施，以期减少类似事故的发生。

首先，我们来看一个塔吊安装施工中的典型错误案例。

某施工现场的一台塔吊在安装过程中，由于没有正确地进行地基处理，导致塔吊的稳定性受到了影响。

在施工过程中，由于地基不牢固，塔吊发生了倾斜，最终导致了塔吊的倒塌，造成了严重的人员伤亡和财产损失。

那么，为什么会出现这样的错误呢？首先，施工单位在进行地基处理时没有按照设计要求进行，没有充分考虑到地基的承载能力和稳定性。

其次，施工单位在进行塔吊安装时没有进行充分的检查和测试，没有发现地基存在问题。

再次，施工单位在进行塔吊安装时没有按照标准操作规程进行，没有进行必要的调整和修正。

针对这一错误案例，我们可以提出一些改进措施。

首先，施工单位在进行地基处理时应该严格按照设计要求进行，确保地基的承载能力和稳定性。

其次，在进行塔吊安装前，施工单位应该进行充分的检查和测试，确保地基没有问题。

再次，施工单位在进行塔吊安装时应该按照标准操作规程进行，确保调整和修正的准确性。

除了地基处理错误外，塔吊安装施工中还存在其他一些常见的操作错误。

例如，施工单位在进行塔吊安装时没有正确地使用安全设备，没有进行必要的安全防护措施。

这种错误往往会导致工人的人身安全受到威胁，甚至造成严重的伤害。

针对这一错误，我们可以提出一些改进措施。

首先，施工单位应该加强对工人的安全培训，提高他们的安全意识和技能。

其次，在进行塔吊安装时，施工单位应该正确地使用安全设备，如安全带、安全网等，确保工人的人身安全。

再次，施工单位应该进行必要的安全防护措施，如设置警示标志、划定安全区域等，确保施工现场的安全。

综上所述，塔吊安装施工技术交底的操作错误案例与事故分析是我们不可忽视的问题。

宜都换流站5012断路器故障原因分析本文介绍了一起换流站GIS断路器故障，对故障原因进行了分析，并提出来相应的措施。

标签：换流站;断路器;故障0 前言宜都换流站是三峡电站电力外送配套工程“三—沪直流输电工程”的送端站，位于宜都市红花套镇蔡家冲，处于三峡电站与华中电网的功率交汇处，是一个大型交、直流枢纽换流站。

宜都换流站500kV交流场GIS设备是由新东北电气和瑞士ABB公司成套提供，采用一倍半接线方式，共6个完整串。

断路器型号为ELK SP3（带合闸电阻），电压等级500kV，2006年12月投入运行。

GIS设备结构紧凑、占地面积小、日常运维工作量小，对无线电干扰、电磁干扰等有较强的屏蔽性。

满足了现场对场地、环境的要求。

1 故障情况现场5011、5012断路器热备用，5013断路器运行带第一大组交流滤波器#61母线，5611、5612、5613、5614小組滤波器热备用。

天气多云，环境温度10℃，无雷电。

在2015年3月11日，按照调度的指令，针对5011断路器对极I换流变采取充电，其中5011断路器是属于正常合上状态。

在23：43：33，也就是合上5011断路器在87秒之后，针对极I换流变交流引线差动保护、换流变交流引线零序差动保护，第一大组交流滤器中61母母线差动保护动作，其中5011和5013断路器是属于跳开状态，这个过程5012断路器正在处于热备用状态。

2 故障原因的具体分析从保护动作情况以及保护取量的角度采取分析，交流滤波器母差保护电流都是取用500kV，其中第一串T3以及T6之间没有差流存在，换流变引线差动保护电流取用自500kV，其中第一串T4以及CT之间没有差流，这两个都属于保护工作，要进行前期的判断，也就是断路器5012B以及两侧的CT位置。

2.1 现场检查情况（1）外观检查正常，无放电痕迹。

（2）试验人员要针对5012B的断路器、隔离开关室以及电流互感器采取气体分解物的有效测试，结果是断路器气室内有SO2，含量在249ul/L，同时还有H2S，含量是13.8ul/L，这两项的含量都已经严重超过规定数值。

对S5012塔机电路设计缺陷的分析与改进实例
?小设计缺陷大安全隐患?
?
???
???1
???
???
升降、变幅、制动，吊物有几次险些撞到施工人员和散装水泥罐等临时设施上。

为了安全起见，我们只有派一名操作工在塔机上面开机，一名电工在塔机下面随时准备送电。

（对于操作工来说也不安全，应先解决好问题，再派人上去。

——编者）???该集团公司先后派出2名电工，4次到现场修理。

每次修理后，跳闸频次降低，但二、三天后又恢复原样。

该集团公司修理人员先是说操作人员的操作问题，后又
认为电器元件容量小。

这些可能性均排除后修理人员表示已无能为力，因别的用户也存在这一问题，该问题只好交集团公司处理。

而该集团公司却迟迟未拿出处理方案。

???在此情况之下，我们只有依靠自身的力量，研究解决这一问题，列为我公司在全国安全月活动中必须解决的第一安全隐患。

???2
???，
，接法
档（4
???
处于
电机处于6极的低速工作状态。

LKM3与LKM4、LKM5绝对不能处于同时闭合状态，否则线路将产生短路故障。

对S5012塔机电路设计缺陷的分析与改进实例概述S5012塔机是一种高空作业设备，其安全性与可靠性是至关重要的。

然而，在实际使用中，我们发现该型号塔机存在一些电路设计缺陷，导致其使用过程中出现故障或安全事故的风险加大。

本文将对S5012塔机电路设计缺陷进行分析，并提出改进措施，以确保其安全可靠地运作。

问题分析电气控制系统设计缺陷S5012塔机的电气控制系统是其关键部件之一。

然而，在实际使用中，我们发现该塔机的电气控制系统存在一些缺陷，如电路板连接不牢、继电器接触不良等，导致其出现了如下问题：•经常出现控制失灵的情况，无法实现正常的起升、移动等功能。

•经常出现电路短路的情况，导致电气部件受损，进而影响塔机的使用寿命。

以上问题的出现主要是由于电气控制系统设计缺陷所导致的，需要进行相应的改进处理。

安全防护系统设计缺陷除了电气控制系统外，S5012塔机的安全防护系统也存在着一些设计缺陷。

具体表现在：•安全门、防坠器等安全防护装置常常不能正常启动，增加了使用者的安全风险。

•安全防护器件的精度不高，易出现误报情况，进而引发误操作或误判。

以上问题与S5012塔机的安全防护系统设计缺陷密切相关，需要进行进一步的分析与改进。

改进措施电气控制系统改进为了改善S5012塔机电气控制系统存在的问题，我们可以采用以下措施：1.更换耐用性更高、连接更可靠的电路板和零部件，提高电气系统的稳定性和可靠性。

2.设计防护装置，增强电气控制系统的安全性，防止电路短路等问题的出现。

3.对继电器和其他关键部件进行定期检查和维护，及时发现和解决故障。

安全防护系统改进为了改善S5012塔机安全防护系统的问题，我们可以采用以下措施：1.选用更为精密、性能更稳定的安全防护装置，提高其误操作率和误判率。

2.加强安全防护装置的接线和连接，确保它们能够正常启动，防止发生安全事故。

3.对所有安全防护系统进行全面检查和维护，及时判别和解决故障。

结论通过对S5012塔机电路设计缺陷的分析与改进措施的提出，可以充分改善其安全性和可靠性，确保其能够安全可靠地进行高空作业。

分析塔式起重机日常检查中存在的问题及处理措施1 引言起重机械的广泛使用一方面提高了劳动生产率、降低了劳动强度，另一方面由于起重机械在安装和使用过程中相关人员的马虎大意，常常出现起重机械安装不规范问题，引发各类安全隐患、甚至直接导致建筑起重机械安全事故，严重威胁人民的生命、财产安全。

本文引用塔式起重机相关标准，结合日常检查中发现塔式起重机存在的安全隐患，提出正确的处理方式，以利于更好地消除安全隐患、保障安全、高效生产。

2 塔式起重机存在的问题分析及处理( 由于文章篇幅有限，仅抽取一些关键部位进行分析)2. 1 主要承载结构件( 1) 存在现象: 起重臂横腹杆缺失、起重臂腹杆开裂; ( 2) 设置要求: ①塔机主要承载结构件及其焊缝应无可见裂纹，结构件无整体或局部塑形变形; ②结构件母材不应出现严重的腐蚀或磨损; ( 3) 处理措施:①设备进场安装前进行全面检查，对设备进行维修保养;②对已存在缺陷的结构件进行更换，不方便更换的需厂家安排技术员进行修复后使用。

2. 2 爬升系统( 1) 存在现象: 顶升导向轮销轴固定不可靠、顶升踏步变形开裂;( 2) 设置要求: ①顶升支承梁、爬爪、爬升支承座应无变形、可见裂纹等缺陷; ②顶升套架导向滚轮应齐全，安全位置正确可靠; ( 3) 处理措施:①设备安装前进行全面检查，对设备进行维修保养; ②对已存在的问题，安排技术员落实整改后使用，不能整改的需更换后才能使用。

2. 3 作业环境( 1) 存在现象: 起重臂覆盖变压器、高压线，防护不完善; 相邻塔机间安全距离不符合要求; ( 2) 设置要求: ①塔机任何部位与架空输电线的距离应符合表中的规定，否则必须采取有效安全防护措施; ②塔机尾部与周围建筑物及外围施工设施之间的距离在非工作状态，塔机回转部分应能在360自由旋转; ③低位塔机臂架端部与高位塔机与另一台塔机塔身间水平距离2m，高位塔机的最低位置与低位塔机的最高位置部件的垂直距离 ( 3) 处理措施: ①起重臂投影范围覆盖有变压器、高压线的防护措施: a. 增加动力备用电源，预防突然停电时能够提供动力塔吊卸载、完成收钩动作。

塔式起重机故障处理实例封志明(泰兴市第一建筑安装工程有限公司塔式起重机因其具有起重高度高,工作幅度大等特点,在建筑施工现场被广泛使用。

但由于各施工企业在使用和日常维修、保养中存在缺陷和不足而导致的事故时有发生,给国家和人民生命财产带来严重损失。

所以加强日常维护,不让设备带病工作是确保塔机安全使用的前提。

现将平时维护工作中遇到的故障处理实例与大家交流:1、塔机平衡臂与回转支承节连接销轴窜动,剪切开口销1.1、原因:徐工产QTZ40塔机平衡臂与回转支承节采用4根销轴连接。

由于塔机拆装频繁加之长时间正反转使用,导致销轴与轴孔配合不紧密,销轴沿着有挡板一端做轴向窜动,发生剪切开口销现象。

这是一很危险的运动,因为该型号塔机销轴结构采用开口销防窜,一旦开口销切断,销轴窜出轴孔将会发生平衡臂脱落倒塔事故。

1.2、处理:沿着销轴有挡板一端用榔头将销轴打进再更换开口销。

(注意:打击销轴时由于销轴窜动,开口销卡进轴孔内引起开口销实体使销轴与轴孔之间很紧密,打不进。

此时只要用吊钩吊物做上升运动,在上升过程中做停止动作使起重臂与平衡臂产生晃动,同时就能将销轴轻松打进轴孔内。

1.3、预防措施:为防止销轴窜动,杜绝发生剪切开口销现象。

在塔机平衡臂与回转支承节连接处插入一挡板套利用两侧面板阻止销轴窜动。

挡板套采用δ10钢板三块焊接成“∏”型,其中一块侧面板割除一部分以便销轴穿过,为防止挡板套脱出在套下方横穿两根φ12螺栓。

(见下图经使用观察效果很好。

图1 图21.4、注意事项:①、注重对连接销轴的检查,以便及时发现问题。

②、连接销轴上使用的开口销必须一次性使用不能重复。

③、开口销的选用必须与销轴上的销孔相匹配,不允许以小替大或用其它金属条代替。

④、开口销插入销轴后要打开呈450∽600为宜。

2、塔机吊钩钢丝绳脱槽2.1、原因:大部分是由于塔机驾驶员操作不当,上升、下降动作频繁急促或吊钩碰撞钢管脚手架、建筑物,也有时下降判断失误,吊钩坠地或吊钩上的防脱装置损坏,吊物突然落地等因素导致钢丝绳脱出吊钩滑轮槽外,产生钢丝绳卡扁、断丝甚至切断引发事故。
