交流接触器和继电器的区别

交流接触器和中间继电器的区别交流接触器是一种用于交流供电电源控制回路中的器件。

常见的有AC220V、380V等。

交流接触器的三对主触头额定容量是10~630A。

交流接触器型号种类繁多，但工作原理一样。

它广泛用于自动化的控制系统中。

主要用于频繁接通或分断交、流电路，控制容量大，可远距离操作，配合中间继电器或时间继电器，可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护。

其主要控制对象是三相异步电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。

交流接触器利用主接点来开闭电路，用辅助接点来执行控制指令。

主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。

交流接触器的接点由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

交流接触器主要有四部分组成：①电磁系统，包括吸引线圈、动E铁芯和静E铁芯；②触头系统，包括三副主触头和两个常开、两个常闭辅助触头，它和动铁芯是连在一起互相联动的；③灭弧装置，一般容量较大的交流接触器都设有灭弧装置，以便迅速切断电弧，免于烧坏主触头；(④绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

交流接触器工作原理：当线圈通电时，静铁芯产生电磁吸力，将动铁芯吸合，由于触头系统是与动铁芯联动的，因此动铁芯带动三条动触片同时运行，触点闭合，从而接通电源。

当线圈断电时，吸力消失，动铁芯联动部分依靠弹簧的反作用力而分离，使主触头断开,切断电源中间继电器种类也多，常用的有AC、DC两种。

它们有一个共同特点，触点工作电流都小于5A，常在控制电路中起二传手的作用，故称它为“中间”。

但工作原理与交直流接触器一样。

常用的静态导轨中间继电器，为继电保护类静态中间继电器的一种。

它具有体积较小，动作灵敏，插接方便等特点。

它的主要参数为：①电压额定值：额定电压DC:12V、24V、48V、110V、220V;AC:110V、220V、380V。

图文认识交流接触器、继电器、变压器、的应用交流接触器是一种自动的电磁式开关，他是用线圈通电来控制触头的导通和分段，静铁芯磁化产生电磁吸力，吸引动铁芯带动触头动作，线圈失去电力后，动铁芯在弹簧的反作用力下释放，从而带动触头恢复到原位。

因为这些电器的种类比较多，所以只介绍几种常见的交流接触器给大家认识，其实只要把图形、符号、懂得如何接线这些学会，差不多的都会用第一种CJX2―1210交流接触器为例，它的结构由控制线圈触点a1、a2，控制线圈工作电压（220V―50HZ）、接触点、主触点组成。

接法图如下:第二种CJX2S ―1210交流接触器为例:它的结构主要有主触点、辅触点、控制线圈触点A1、A2、控制线圈工作电压（220V/230V―50HZ）。

接法如下:第三种NXC－12交流接触器为例:它的结构主触头、线圈接点a1、a2，线圈电压标识，辅触头常开、常闭，接法如下:下面分别是、中间继电器、热继电器、时间继电器的使用（也是种类较多，举例个别的接法）介绍:中间继电器是用于控制在电路中传递中间信号，中间继电器于交流接触器的区别在于中间继电器的触头只能通过小电流(一般不超过5A)，当其它电器接触器数量不够或者容量不够时，可借助中间继电器作为中间转换，以增加触点数量，控制多个器件或回路。

热继电器是由发热原件和辅助触点组成，它的作用是保护电动机，防止电动机过载烧毁。

热继电器一般配合接触器使用，将热继电器发热元件串接在主电路上，常闭触点串接在控制电路中，电动机过载时电流升高，流过发热元件电流增加，超过热继电器整定电流，双金属片弯曲变形，通过内部机械转动结构，使热继电器常闭触点分段，切断控制电路，接触器主触点分断，电机停止工作，辅助触点需要复位在热继电器动作后。

时间继电器是使用在较低的电压或电流的电路上，用来切断或接通较高电压、电流的电路。

时间继电器也可以理解为定时器，当到达设定的时间后，它的延时触点会闭合或分开，常见的有晶体管式、数显式、空气阻尼式控制变压器是适用于50/60HZ的交流电路，比较常用的地方机床、机器设备等等一些电器。

空开断路器中间继电器交流接触器区别1 断路器：不仅能够断开额定电流，还能够断开短路电流后再正常运行，用来开断电气设备的供电回路；2 空气开关：断路器中的一种型式，其灭弧原理采用空气综吹或横吹方式，所以称为空气开关。

不仅可以开断额定电流，也能开断回路的短路电流；3 交流接触器：只能开断回路的额定电流，不能开断回路的短路电流。

由于其操作寿命在30万次，一般用其作为回路的操作元件，而将空气开关作为回路的保护元件；4 中间继电器：继电器的一种，带有多对常开和常闭接点，可以将一个信号转换为多个相同的信号。

使用在二次回路中。

电气设备常用文字符号新旧对照表名称文字符号新旧(一)常用基本文字符号电桥 AB DQ晶体管放大器 AD DF集成电路放大器 AJ印刷电路板 AP抽屉柜 AT旋转变压器(测速发电机) TG CF电容器 C C发热器件 EH RJ照明灯 EL ZD空气调节器 EV过电压放电器件避雷器 F BL具有瞬时动作的限流保护器件 FA SX具有延时动作的限流保护器件 FR YX具有延时和瞬时动作的限流保护器件 FS YSX熔断器 FU RD限压保护器件 FV RD同步发电机 GS TF异步发电机 GA YF蓄电池 GB XC声响指示器 HA YS光指示器 HL GS指示灯 HL SD瞬时有或无继电器，交流继电器 KA J接触器 KM C极化继电器 KP JJ簧片继电器 KP延时有或无继电器 KT SJ电感器 L L电抗器 L DK电动机 M D同步电动机 MS TD异步电动机 MA YD电流表 PA I电压表 PV U电能表 PJ Wh断路器 QF DL电动机保护开关 QM隔离开关 QS GLK电阻器 R R电位器 RP W控制开关 SA KK选择开关 XK按钮开关 SB AK电流互感器 TA LH控制变压器 TC KB电力变压器 TM LB电压互感器 TV YH整流器 U ZL二极管 V D晶体管 B晶闸管 KG电子管 VE G控制电路用电源的整流器 VC KZ 连接片 XB LP测试插孔 XJ插头 XP CT插座 XS CZ端子板 XT JX电磁铁 YA DT电磁制动器 YB ZD电磁离合器 YV CLH电磁吸盘 YH CX电动阀 YM电磁阀 YV(二)常用辅助文字符号电流 A L交流 AC JL自动 A，AUT Z加速 ACC JS附加 ADD F可调 ADJ T辅助 AUX FZ异步 ASY Y制动 B，BRK ZD 黑 BK蓝 BL A向后 BW H控制 C K直流 DC ZL紧急 EM低 L D正，向前 FW Q 绿 GN L高 H G输入 IN SR感应 IND Y左 L ZU主，中 M Z手动 M，MAN S 断开 OFF DK闭合 ON BH输出 OUT SC记录 R JL右 R YO反 R F红 RD H复位 R，RST F 备用 RES BY信号 S X起动 ST Q停止 STP T同步 SYN T温度 T W时间 T S速度 V SD电压速度 V Y 白 WH B黄 YE U。

继电器和接触器的区别是什么？2016-06-12继电器和接触器都是电磁式开关电器，但前者属于工作在控制回路中的开关电器，而后者属于工作在主回路中的开关电器。

我们先看两者的共同特征：第一个概念，叫做转换深度：式中的叫做断开或者截止时的电阻，叫做接通或者导通时的电阻，h叫做转换深度对于有触点的开关电器，；对于无触点的电器，。

正是由于有触点的开关电器，它的转换深度比较高，从而保证在接通电路时，开关电器的执行电流电能损耗小，对被控电路的影响也小；断开电路时，有触点的开关电器，其执行电路ide电阻非常高，从而可以保证电器的耐压水平。

相比之下，无触点电器在开断后，它不会产生电弧。

但无触点电器的转换深度比较低，因此其损耗较大，且发热相对要严重得多。

第二个概念，关于电磁式电器的结构电磁式电器的结构包括触头部件、操动系统和线圈等部件，还有灭弧系统及部件。

电磁式电器分为三类，有电压继电器、电流继电器和其它专门功能的继电器（例如温度继电器、时间继电器和热继电器等等）。

接触器也具有这些结构特征。

简单描述：（1）当电磁式继电器的激磁线圈通电后，激磁线圈电流逐渐增加并在电磁系统中产生磁通，其中衔铁与铁心之间气隙中的磁通将作用于衔铁。

随着工作磁通逐渐增加，作用于衔铁上的电磁吸力（转矩）也越来越大。

当电磁吸力大于系统反力时，衔铁将绕其转动轴转动带动其执行部分（触头系统）的动触头C0运动，从而实现常开触头和常闭触头变位。

（2）激磁线圈断电后，激磁线圈电流逐渐减小，电磁系统中的磁通也逐渐降低，工作气隙磁通也随之降低，作用于衔铁上的电磁吸力越来越小。

当电磁吸力小于衔铁反力时，衔铁在系统反力的作用下开始向其初始位置返回，带动动触点C0向其初始位置运动，直至常开触点和常闭触头复位。

第三个概念，叫做电磁式电器的返回特性返回系数是电磁式继电器共同具有的特性，它反应了电器的继电特性明显程度。

通常返回系数小于1。

将继电器的激磁线圈输入端X看成是元件的输入，将触头系统中触点的变位Y 看成是元件的输出，则继电器输入—输出特性就包括返回系数。

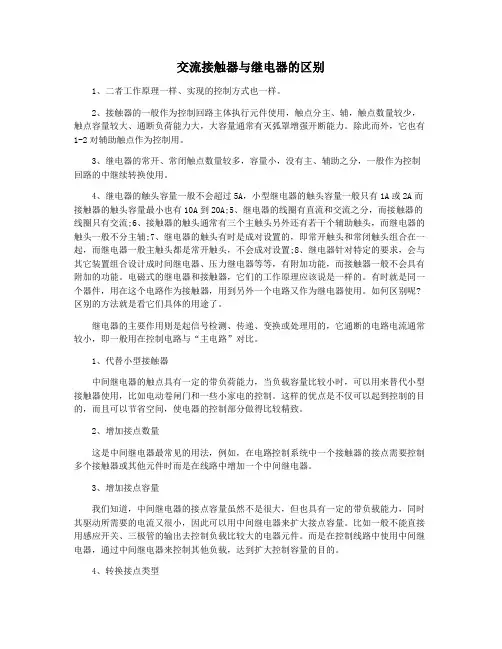

交流接触器与继电器的区别交流接触器跟继电器的区别1、二者工作原理一样、实现的控制方式也一样。

2、接触器的一般作为控制回路主体执行元件使用，触点分主、辅，触点数量较少，触点容量较大、通断负荷能力大，大容量通常有灭弧罩增强开断能力。

除此而外，它也有1-2对辅助触点作为控制用。

3、继电器的常开、常闭触点数量较多，容量小，没有主、辅助之分，一般作为控制回路的中继续转换使用。

4、继电器的触头容量一般不会超过5A，小型继电器的触头容量一般只有1A或2A而接触器的触头容量最小也有10A到20A;5、继电器的线圈有直流和交流之分，而接触器的线圈只有交流;6、接触器的触头通常有三个主触头另外还有若干个辅助触头，而继电器的触头一般不分主辅;7、继电器的触头有时是成对设置的，即常开触头和常闭触头组合在一起，而继电器一般主触头都是常开触头，不会成对设置;8、继电器针对特定的要求，会与其它装置组合设计成时间继电器、压力继电器等等，有附加功能，而接触器一般不会具有附加的功能。

电磁式的继电器和接触器，它们的工作原理应该说是一样的。

有时就是同一个器件，用在这个电路作为接触器，用到另外一个电路又作为继电器使用。

如何区别呢?区别的方法就是看它们具体的用途了。

继电器的主要作用则是起信号检测、传递、变换或处理用的，它通断的电路电流通常较小，即一般用在控制电路(与主电路对比)。

交流接触器跟继电器的区别在哪里?1、代替小型接触器中间继电器的触点具有一定的带负荷能力，当负载容量比较小时，可以用来替代小型接触器使用，比如电动卷闸门和一些小家电的控制。

这样的优点是不仅可以起到控制的目的，而且可以节省空间，使电器的控制部分做得比较精致。

2、增加接点数量这是中间继电器最常见的用法，例如，在电路控制系统中一个接触器的接点需要控制多个接触器或其他元件时而是在线路中增加一个中间继电器。

3、增加接点容量我们知道，中间继电器的接点容量虽然不是很大，但也具有一定的带负载能力，同时其驱动所需要的电流又很小，因此可以用中间继电器来扩大接点容量。

一、中间继电器和交流接触器有何异同点中间继电器将一个信号变成多个输出信号或将信号放大，起到信号中转作用，通常用于传递信号和同时控制多个电路，也可直接用它来控制小容量电动机或其他电气执行元件。

交流接触器特点：交流线圈、有短路环、常采用双断口桥式触点。

交流接触器的主要部分是：电磁系统、触点系统、灭弧装置。

中间继电器和接触器的结构和工作原理大致相同，主要区别在于：接触器：用于主电路、电流大，触电数量较多，动作灵敏，一般只能在一定的电压作用下动作。

中间继电器：用于控制电路，电流小（继电器触头容头量较小，不大于5A ），无灭弧装置，可在各种电量或非电量的作用下动作。

二、热继电器有何作用？如何选用热继电器？如何整定热继电器的保护值热继电器用途：热继电器是利用电流的热效应原理工作的保护电器，在电路中用作电动机的过载保护和断相保护。

热继电器的选用：1星形联结的电动机可选用两相或三相结构的热继电器；三角形联结的电动机应选用带断相保护的三相结构热继电器。

2在长期工作制或间断长期工作制下，按电动机的额定电流来确定热继电器的型号及热元件的额定电流等级。

3在不频繁起动的场合，要保证热继电器在电动机起动过程中不产生误动作。

4对于正反转和通断频繁的特殊工作制电动机，不宜采用热继电器作为过载保护装置，必要时可选用埋入电动机绕组的温度继电器或热敏电阻来保护整定保护值：额定电流应接近或略大于电动机的额定电流，电动机启动频繁或电动机启动时间超过5s，额定电流为1.1-1.5倍。

先将电流调至比电动机额定电流小，然后让电动机正常负载运行，待热继电器过载保护以后，再将整定电流调大一些，直到电动机正常负载运行，刚好不动作位置。

三、单相交流接触器线圈得电后如果出现异响，有可能是什么原因四、交流接触器的铁心为什么要加短路环由于交流电磁铁的磁通是交变的，线圈磁场对衔铁的吸引力也是交变的。

当交流电流过零时，线圈磁通为零，对衔铁的吸引力也为零，衔铁在复位弹簧作用下将产生释放趋势，这就使动、静铁心之间的吸引力随着交流电的变化而变化，从而产生振动和噪音，加速动、静铁心接触面积的磨损，引起结合不良，严重时还会使触点烧蚀。

交流接触器与继电器的区别1、二者工作原理一样、实现的控制方式也一样。

2、接触器的一般作为控制回路主体执行元件使用，触点分主、辅，触点数量较少，触点容量较大、通断负荷能力大，大容量通常有灭弧罩增强开断能力。

除此而外，它也有1-2对辅助触点作为控制用。

3、继电器的常开、常闭触点数量较多，容量小，没有主、辅助之分，一般作为控制回路的中继续转换使用。

4、继电器的触头容量一般不会超过5A，小型继电器的触头容量一般只有1A或2A而接触器的触头容量最小也有10A到20A;5、继电器的线圈有直流和交流之分，而接触器的线圈只有交流;6、接触器的触头通常有三个主触头另外还有若干个辅助触头，而继电器的触头一般不分主辅;7、继电器的触头有时是成对设置的，即常开触头和常闭触头组合在一起，而继电器一般主触头都是常开触头，不会成对设置;8、继电器针对特定的要求，会与其它装置组合设计成时间继电器、压力继电器等等，有附加功能，而接触器一般不会具有附加的功能。

电磁式的继电器和接触器，它们的工作原理应该说是一样的。

有时就是同一个器件，用在这个电路作为接触器，用到另外一个电路又作为继电器使用。

如何区别呢?区别的方法就是看它们具体的用途了。

继电器的主要作用则是起信号检测、传递、变换或处理用的，它通断的电路电流通常较小，即一般用在控制电路与“主电路”对比。

1、代替小型接触器中间继电器的触点具有一定的带负荷能力，当负载容量比较小时，可以用来替代小型接触器使用，比如电动卷闸门和一些小家电的控制。

这样的优点是不仅可以起到控制的目的，而且可以节省空间，使电器的控制部分做得比较精致。

2、增加接点数量这是中间继电器最常见的用法，例如，在电路控制系统中一个接触器的接点需要控制多个接触器或其他元件时而是在线路中增加一个中间继电器。

3、增加接点容量我们知道，中间继电器的接点容量虽然不是很大，但也具有一定的带负载能力，同时其驱动所需要的电流又很小，因此可以用中间继电器来扩大接点容量。

一、什么是接触器
接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电场合。

接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

二、什么是继电器
继电器是一种自动电器，它适用于远距离接通和分断交、直流小容量控制电路，并在电力驱动系统中供控制、保护及信号转换用。

控制继电器的输入量通常是电流、电压等电量，也可以是温度、压力、速度等非电量，输出量则是触点动作时发出的电信号或输出电路的参数变化。

继电器的特点是当其输入量的变化达到一定程序时，输出量才会发生阶跃性的变化。

三、接触器和继电器的区别
1、触点容量不同
接触器的触点容量大于继电器，接触器的触头没有低于10A的，而继电器的容量则最高不会超过5A。

2、触点数设计不同
接触器的触点数不是成对设计，三组常开触点为主触点，再加上辅助触点常开和常闭。

继电器的触点数是成对设计，且没有辅助触点的。

3、作用不同
继电器的作用是起到信号的检测、转换以及传送等作用，而且它的触点通断电流比较小，常用在控制电路中。

接触器的作用就是起到接通或是切断主电路的作用，其通断电流较大常用在主电路中，使大功率负载得电或失电。

4、灭弧装置不同
接触器和继电器一个最重要的区别就是接触器都有灭弧装置，而继电器没有的。

5、附加产品不同
继电器衍生品多也就是附加产品多，接触器比较单一且没有什么额外附加产品。

继电器能设计成时间继电器、速度继电器、计数器等，接触器就没有。

6、使用不同
接触器有时可以当继电器使用，但继电器往往不能当接触器使用。

中间继电器与交流接触器的区别
中间继电器是我们常见的一种继电器产品，它的用途非常广泛，凡是用到继电器的地方，都会用到中间继电器！它主要用于继电爱护与自动掌握系统中，以增加触点的数量及容量。

在使用中间继电器的时候，我们经常会遇到接触器，它的功能和用途与中间继电器几乎完全一样，那么他们之间究竟有什么区分呢？中间继电器的结构和原理与沟通接触器基本相同，与接触器的主要区分在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。

所以，它只能用于掌握电路中。

它一般是没有主触点的，由于过载力量比较小。

所以它用的全部都是帮助触头，数量比较多。

新国标对中间继电器的定义是K，老国标是KA。

中间继电器可作为爱护用，也可作为自动装置掌握用，以增加爱护的掌握回路的触点数量及容量、扩大掌握范围的提高掌握力量等。

然而面对纷繁简单的现代化电气产品，如何合理选择、正确使用，是掌握系统操作、管理人员亲密关注并且必需优选解决的实际问题。

由于我单位的作业场所限制，则更加强了电力系统自动扮装置在运行过程中的特别性。

要做到合理选择，正确使用，就必需充分分析掌握系统相应的实际使用条件与实际技术参数要求，恰如其分地提出选择中间继电器以满意必需达到的技术性能要求。

1。

接触器和继电器一．接触器和继电器的组成1.接触器的组成电磁接触器由主触点、辅助触点组成的触点部和由电磁线圈、铁心组成的操作电磁铁部两部分组成。

交流接触器主要由电磁机构、触点系统、灭弧装置及辅助部件等组成。

2.继电器的组成检测机构、中间机构和执行机构。

低压控制系统中的控制继电器大部分为电磁式结构，由电磁铁、衔铁、簧片、触点（静触点、动触点）组成。

二．接触器和继电器的作用1.接触器的作用交流接触器是一种中间控制元件，其优点是可频繁的通、断线路，以小电流控制大电流。

2.继电器的作用继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。

继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。

作为控制元件，概括起来，继电器有如下几种作用：1）扩大控制范围：例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。

2）放大：例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。

3）综合信号：例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。

4）自动、遥控、监测：例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。

三．接触器和继电器的维护与检修1.继电器的维护与检修接触器外观检查1)、清除灰尘，可用棉布沾少量汽油擦去油污，然后用布擦干;2)、拧紧所有压接导线的螺丝，防止松动脱落、引起连接部分发热。

接触器触点系统检查1)、检查动静触点是否对准，三相是否同时闭合，并调节触点弹簧使三相一致。

继电器：用于控制电路、电流小，没有灭弧装置，可在电量或非电量的作用下动作。

接触器：用于主电路、电流大，有灭弧装置，一般只能在电压作用下动作。

其实原理都一样，主要是触点容量不同，继电器触点容量较小，触头只能通过小电流，主要用于控制，接触器容量大，触头可以通过大电流，用于主回路较多。

接触器与继电器的主要区别: 接触器原理与电压继电器相同，只是接触器控制的负载功率较大，故体积也较大。

交流接触器广泛用作电力的开断和控制电路。

一、继电器（relay）的工作原理和特性当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。

可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。

具有动作快、工作稳定、使用寿命长、体积小等优点。

广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。

继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。

故在电路中起着自动调节、安全保护、转换电路等作用。

1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。

只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。

这样吸合、释放，从而达到了在电路中的导通、切断的目的。

对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。

继电器：用于控制电路、电流小，没有灭弧装置，可在电量或非电量的作用下动作。

接触器：用于主电路、电流大，有灭弧装置，一般只能在电压作用下动作。

其实原理都一样，主要是触点容量不同，继电器触点容量较小，触头只能通过小电流，主要用于控制，接触器容量大，触头可以通过大电流，用于主回路较多。

接触器与继电器的区别: 接触器原理与电压继电器相同，只是接触器控制的负载功率较大，故体积也较大。

交流接触器广泛用作电力的开断和控制电路。

一、继电器（relay）的工作原理和特性当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。

可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。

具有动作快、工作稳定、使用寿命长、体积小等优点。

广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。

继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。

故在电路中起着自动调节、安全保护、转换电路等作用。

1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。

只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。

这样吸合、释放，从而达到了在电路中的导通、切断的目的。

对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。

接触器与继电器的区别一、结构区别：1、接触器由触头装置、传动装置及灭弧装置组成，而继电器一般不带灭弧装置。

2、接触器有主触头和辅助触头之分，主触头较大，有多种接触形式，辅助触头比较小,多为点接触;而继电器只有一种触头,采用点接触形式，且较小。

3、继电器一般重量轻、体积小，接触器一般比继电器大，有的还非常笨重。

4、接触器的传动装置无论是电磁式、电空式或液压式，其输入量只能是电量；而继电器的传动装置有两种：电磁式和机械式，也决定了继电器的输入量非常广泛，可以是电量，也可以是非电量。

二、工作原理区别1、电磁式接触器与电磁式继电器工作原理类似，都是电磁线圈通电带动触点进行分、合动作。

2、机械式继电器则与电空式或液压式接触器工作原理完全不同，机械式继电器是通过压力、温度、速度、光、声、热等各种物理量，转换成对控制电路的通断控制；电空式和液压式接触器是利用电量控制压缩空气或高压液体带动触头动作，以实现对负载电路的通断控制。

三、用途区别：1、接触器由于有主触点和灭弧罩，且主触点容量较大、通断能力强，因此接触器主触点是用来断开和接通主电路、辅助电路或大容量的控制电路，触头工作电压通常是380V及以上；而继电器触点容量相对较小，只应用在控制回路和保护回路中，起控制和保护作用，触头通常工作在220V以下。

2、接触器通断能力较强，可以带电机负载，而同样电流的继电器则不能带电机负载。

四、作用区别：1、交流接触器主要用作开关元件以控制电机等负载的大电路中；继电器作为电路控制元件，具有承上启下的功能，以低电压控制高电压、小电流控制大电流。

2、在接点容量和数量不足时，继电器具有扩容的作用。

3、继电器可利用电压、电流、温度、压力、速度等信号源作为电气保护；接触器只具有一定的失压保护功能。

一、接触器、断路器和继电器的区别：1、作用不一样：继电器的首要作用是信号检测、传递、转换或处置用的，它通断的电路电流一般较小，一般用在控制电路里，控制弱信号。

接触器首要作用是用来接通或断开主电路的。

主电路是指一个电路工作与否是由该电路是不是接通为标志。

主电路概念与控制电路相对应。

一般主电路通过的电流比控制电路大。

而继电器的触头一般不分主辅；继电器的触头有时是成对设置的，即常开触头和常闭触头组合在一起，而接触器不成对设置;继电器关于特定的需要，会与其它设备组合规划成时间继电器、计数器，压力继电器等等，有附加功用，而接触器一般没有。

2、触头开闭不一样：另外接触器用来接通或断开功率较大的负载，用在(功率)主电路中，主触头可以带有连锁接点以表明主触头的开闭情况。

而继电器一般用在电器控制电路中，用来扩展微型或小型继电器的触点容量，以驱动较大的负载。

如可以用继电器的触点去接通或断开接触器的线圈。

一般继电器都有较多的开闭触点，当然继电器通过恰当的接法还可以完结某些格外功用，如逻辑运算等。

二、接触器、断路器和继电器三者从结构和工作原理上无任何联系。

扩展资料：接触器电性能测试技术现状对接触器等有触点开关电器动态检测技术研究主要集中在以下几个方面：1、以计算机作为上位机，A/D 采样板或DSP 作为下位机的触头参数自动检测系统采用自行研制的继电器电寿命计算机检测与控制装置在继电器电寿命试验的开始、中间、结尾三个不同的时段对过电压信号进行采集。

采用自行研制的A/D采样板或以DSP为核心的高速数据采集卡，对触头接触压降、断开触头间电压、主回路电流等触头电气参数进行采样。

控制部分采用数字I/O板通过控制固态继电器来驱动接触器或继电器通断。

软件方面采用VB编程，中断处理程序实现数据采样、逻辑控制等功能。

文献中的数据处理方面主要针对电网频率、功率因数的计算。

通过对采集到的电压信号的分析，利用快速傅里叶变换将时域信号变换为频域信号，将变换的结果分别放在实部与虚部的数组中，出现峰值的位置为电网频率，利用公式计算出电网频率。

交流接触器与继电器的区别说明交流接触器一般有主触点和辅助触点之分，主触点是用来接通和断开低压电气设备主电源回路中的，相对来说触点容量较大。

而辅助触点则是用在控制回路中，有常开和常闭之分，由于控制回路中的电流相对要小，因此相对于主触点来说其容量要小许多。

而继电器则只应用在控制回路和保护回路中，但可以在回路中实现用小电流、低电压来控制大电流、高电压设备的功能，在接点容量和数量不足时还能起到扩容的作用。

根据继电器功能不同，在控制回路中可以起到不同的作用，如：时间继电器、电流继电器、电压继电器、中间继电器、信号继电器等等。

继电器的线圈有电压、电流、直流、交流等之分，根据回路的要求分别用于不同的回路中，由于这些回路的电流一般都比较小因此继电器的接点容量也都相对较小，因此不能直接用于主电源回路中。

1工作原理：接触器的线圈是接于低压设备的控制回路中，当线圈两端电压达到额定值的70%以上时，使铁心磁饱和吸合衔铁，同时带动其主触点接通主电源至电气设备，当接触器的线圈失电后衔铁释放，主触点断开切断设备主电源。

继电器的线圈根据直流、交流、电流、电压的不同接于相应的回路中，当满足线圈吸合的条件时，吸合衔铁，带动其常开常闭接点相应动作，在回路中起到不同的作用，有些继电器可长期带电，有些则不能，所以回路中有些继电器即便失电也不会造成电气设备的停运，而有些继电器即便得电业不会造成设备的启动运转。

2继电器主要用于控制回路中,电流比较小,动作比较频繁的场所.一般继电器的体积比较小.接触器大多用于主回路中,用来控制功率比较大的设备的运行.继电器也常作为接触器的辅助触点延伸元件,比如接触器触点不够,加装继电器, 接触器继电器都分交流直流.主要指线圈.接触器主要用在主电路当中,触点容量大,但辅助触点少,继电器主要用在控制回路当中,或者当接触器辅触点用,线圈都有不同的电压等级,有的中间继电器可以代替小容量的接触器用.交流继电器接触器铁芯用硅钢片组装,有短路环,直流铁心可用整块钢无短路环.短路环起降低噪音的作用在一个控制回路中是离不开接触器和继电器的，接触器主要是用于一次回路的，可以通过较大的电流（可达几百到一千多A），继电器是用于二次回路的只能通过小电流（几A到十几A），实现各种控制功能，继电器的触点较多，种类也很多，有时间继电器，交流继电器，电磁式继电器等分类很细，主要用于二次保护用接触器电流较大，一次为铁磁线圈和主触头。
