高应变试桩桩帽图(10吨锤)

桩帽图施工说明（10吨锤）
1、本图尺寸均以毫米为单位，D为桩径。

2、桩帽高度H取值：
桩径D≤600mm，H取1200mm；桩径Ｄ>600mm，Ｈ取两倍直径；Ｈ最大取值１.5m
3、试验时，桩帽砼等级必须达到C40。

4、浇注桩帽砼前，必须要凿去桩头浮浆等松散部分至砼坚硬面，应保证砼振捣密实，且应留一组同条件砼试压件做试压用。

应保证桩帽顶面水平且平整，桩帽应与桩同轴且垂直，桩帽截面尺寸必须与基桩保持一致。

若因桩头不符设计要求而击坏桩头，不能接收到信号或信号很差，不能计算测试结果，应由委托方负责。

5、若试桩工期很紧，可在浇注桩帽砼时提高混凝土强度等级或者加早强剂，但试验时其强度等级必须达到以上要求。

6、现场应提供220V交流电源至试桩位置。

7、现场应平整吊机和平板车至试桩位置6米范围内所需便道。

8、待以上准备工作完毕，即可通知本中心进场试验。

联系电话：(020)26095489；26095191
广州建设工程质量安全检测中心有限公司。

桩基检测试验（静载）⽅案桩基检测试验⽅案桩基检测试验⽅案⼀、⼯程概况：本⼯程的桩基测试内容包括单桩竖向抗压静载测试、单桩竖向抗拔静载测试、低应变动测、⾼应变动测、声波透射法及桩⾝桩底位移检测、桩⾝轴⼒、桩侧侧摩阻⼒检测等：⼆、检测⽅案编制说明：1、检测数量、⽅法：《中国2010上海世博会公共活动中⼼⼯程》及本⼯程的桩基施⼯说明、桩位平⾯图及抗压桩抗拔桩详图。

《建筑基桩检测技术规范》（JGJ106-2003）《地基基础设计规范》（ DGJ08-11-1999 ）三、现场要求：（1）⼀般要求：现场场地平整，道路通畅，便于吊、卡车进出场及起吊设备；提供220V和380V交流电⽤以照明和设备⽤电。

临时⽤房⼀间（2）试桩期间，试桩静载设备2倍桩长范围内不得有重型机械或将产⽣振动设备的作业，确保检测数据的正确和检测⼯作的正常进⾏。

（3）低应变检测前须将每⼯程桩全部开挖且将桩顶处理后进⾏。

（4）⼯程桩⾼应变检测应将需检测的试桩按本⽅案的要求进⾏加固处理。

四、检测时间：抗压静载检测速度为4天/ 组（包括设备安装及检测）；抗拔检测检测速度为2天 /组（包括设备安装及检测）低应变动测、⾼应变动测、成孔检测、声波透射检测待测试条件具备。

检测时间由委托单位提前⼀天通知。

⼀般在⼀天即可完成现场检测⼯作。

桩⾝、桩底位移检测及桩⾝轴⼒、测摩阻⼒检测在静载试验进⾏时同时检测。

五、测试成果及期限1、静载确定实测单桩竖向抗压（拔）极限承载⼒。

提供单桩竖向抗压（拔）静载荷试验的Q—s曲线和s—lgt曲线以及成果汇总表。

2、低应变所测桩桩⾝完整性曲线和判断及缺陷描述。

3、试成孔检测提供连续12⼩时的孔径、、孔深、垂直度、及沉渣厚度的检测数据以判定孔壁稳定性能，评价施⼯机械和⼯艺是否满⾜灌注桩成桩的质量要求。

4、成孔检测提供孔径、、孔深、垂直度、及沉渣厚度的检测数据。

5、⾼应变检测提供抗压桩的实测承载⼒及桩⾝完整性。

6、声波透射法检测提供桩⾝完整性并判定桩⾝缺陷程度并确定其位置。

表3.1.2 检测方法及检测目的低应变法检测桩身缺陷及其位置，判定桩身完整性类别高应变法判定单桩竖向抗压承载力是否满足设计要求；检测桩身缺陷及其位置，判定桩身完整性类别分析桩侧和桩端土阻力《建筑基桩检测技术规范》( JGJ106―2003)9.2.3 高应变检测用重锤应材质均匀、形状对称、锤底平整。

高径（宽）比不得小于1，并采用铸铁或铸钢制作。

当采取自由落锤安装加速度传感器的方式实测锤机力时，重锤应整体铸造。

且高径（宽）比应在1.0～1.5范围内。

9.2.4 进行高应变承载力检测时，锤的重量应大干预估单桩极限承载力的1.0%～1.5%，混凝土桩的桩径大于600mm或桩长大于30m时取高值。

（强规）管桩桩径600mm单桩极限承载力4000kN锤的重量50kN3.1.1 工程桩应进行单桩承载力和桩身完整性抽样检测。

（强规）《建筑基桩检测技术规范》( JGJ106―2003)3.2.7 施工后，宜先进行工程桩的桩身完整性检测，后进行承载力检测。

当基础埋深较大时，桩身完整性检测应在基坑开挖至基底标高后进行。

高应变承载力检测桩顶情况前后比较的照片（放心：有垫板保护，对桩头的质量没有影响）高应变承载力检测桩顶情况后的照片2.1 检测目的高应变检测目的是检测工程桩的竖向抗压承载力和桩身结构完整性，并对基桩的质量进行评价。

2.2 检测标准及数量规定本次试验按照中华人民共和国行业标准《建筑基桩检测技术规范》（JGJ106-2003），根据规范规定，高应变检测数量不少于总桩数的5%，且不少于5根。

2.3 仪器设备及基本原理本次检测仪器采用美国桩基动力学公司生产的PDA打桩分析仪(PAL型)，检测示意图如图3。

图4 高应变动力试桩示意图高应变动力试桩的基本原理是：用重锤冲击桩顶，使桩-土产生足够的相对位移，以充分激发桩周土阻力和桩端支承力，通过安装在桩顶以下桩身两侧的力和加速度传感器接收桩的应力波信号，应用应力波理论分析处理力和速度时程曲线，从而判定桩的承载力和评价桩身质量完整性。

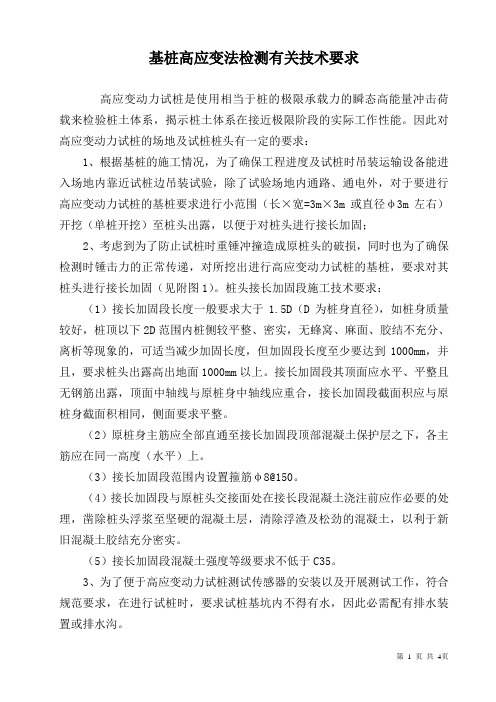

基桩高应变法检测有关技术要求高应变动力试桩是使用相当于桩的极限承载力的瞬态高能量冲击荷载来检验桩土体系，揭示桩土体系在接近极限阶段的实际工作性能。

因此对高应变动力试桩的场地及试桩桩头有一定的要求：1、根据基桩的施工情况，为了确保工程进度及试桩时吊装运输设备能进入场地内靠近试桩边吊装试验，除了试验场地内通路、通电外，对于要进行高应变动力试桩的基桩要求进行小范围（长×宽=3m×3m或直径φ3m左右）开挖（单桩开挖）至桩头出露，以便于对桩头进行接长加固；2、考虑到为了防止试桩时重锤冲撞造成原桩头的破损，同时也为了确保检测时锤击力的正常传递，对所挖出进行高应变动力试桩的基桩，要求对其桩头进行接长加固（见附图1）。

桩头接长加固段施工技术要求：（1）接长加固段长度一般要求大于1.5D（D为桩身直径），如桩身质量较好，桩顶以下2D范围内桩侧较平整、密实，无蜂窝、麻面、胶结不充分、离析等现象的，可适当减少加固长度，但加固段长度至少要达到1000mm，并且，要求桩头出露高出地面1000mm以上。

接长加固段其顶面应水平、平整且无钢筋出露，顶面中轴线与原桩身中轴线应重合，接长加固段截面积应与原桩身截面积相同，侧面要求平整。

（2）原桩身主筋应全部直通至接长加固段顶部混凝土保护层之下，各主筋应在同一高度（水平）上。

（3）接长加固段范围内设置箍筋φ8@150。

（4）接长加固段与原桩头交接面处在接长段混凝土浇注前应作必要的处理，凿除桩头浮浆至坚硬的混凝土层，清除浮渣及松劲的混凝土，以利于新旧混凝土胶结充分密实。

（5）接长加固段混凝土强度等级要求不低于C35。

3、为了便于高应变动力试桩测试传感器的安装以及开展测试工作，符合规范要求，在进行试桩时，要求试桩基坑内不得有水，因此必需配有排水装置或排水沟。

4、试验结束后可将接长加固段破除至设计桩顶高程。

基桩低应变法检测桩头处理要求1、基桩低应变法检测对于被检测桩应凿除桩头浮浆，清除桩头浮渣及松动的混凝土，凿平修平桩顶，桩顶要求必须平整。

平整后场地
D（桩径）

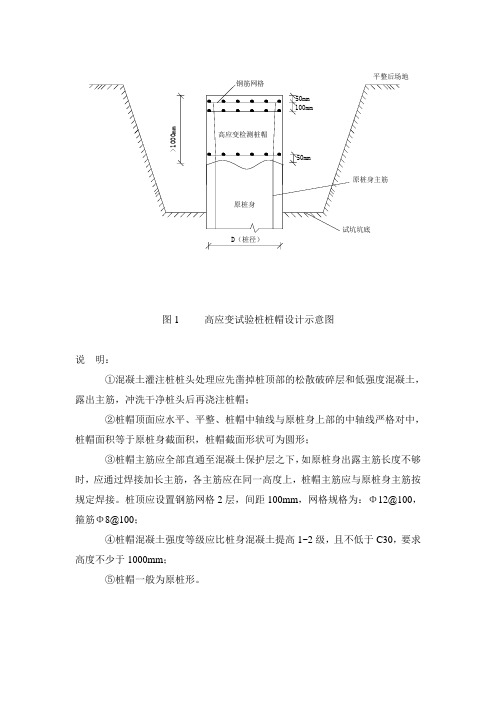

图1 高应变试验桩桩帽设计示意图
说明：
①混凝土灌注桩桩头处理应先凿掉桩顶部的松散破碎层和低强度混凝土，露出主筋，冲洗干净桩头后再浇注桩帽；
②桩帽顶面应水平、平整、桩帽中轴线与原桩身上部的中轴线严格对中，桩帽面积等于原桩身截面积，桩帽截面形状可为圆形；
③桩帽主筋应全部直通至混凝土保护层之下，如原桩身出露主筋长度不够时，应通过焊接加长主筋，各主筋应在同一高度上，桩帽主筋应与原桩身主筋按规定焊接。

桩顶应设置钢筋网格2层，间距100mm，网格规格为：Φ12@100，箍筋Φ8@100；
④桩帽混凝土强度等级应比桩身混凝土提高1~2级，且不低于C30，要求高度不少于1000mm；
⑤桩帽一般为原桩形。

高应变检测桩顶加固的要求为了获得合格的动力检测信号，安装传感器的混凝土桩头必须经过专门的处理。

其基本做法如图1所示，整个处理过程应遵循以下各项具体要求：①原有桩头顶面若不够平整，或存在浮浆、软弱层或破碎层时，必须先予以凿掉整平。

②在清理合格的桩顶上加做接长段，接长段的截面尺寸应该和原有桩身相同，避免在两者的结合面处产生显著的阻抗变化。

接长段的钢套筒内径与桩身直径尺寸相同。

接长段的混凝土顶面应高出钢套筒上缘约10mm，以保证锤体下落时不直接接触钢套筒。

③对于外径1300mm的桩，接长段的长度不应小于1.5m。

④接长段顶部附近应增设Ø6钢筋网片3～4层，层间距60～100mm。

⑤检测时，接长段外部应有薄钢板筒围裹，钢板厚度3～5mm，接缝焊牢，以保护接长段不致在锤击下因侧向膨胀而劈裂；这个钢板筒可以兼作浇筑时的模板，浇筑完成后不得拆除，其顶部不得高出混凝土顶面。

⑥如果不能按上述要求在接长段外保留钢板筒，必须在整个接长段范围内设置加密的箍筋，间距不宜大于100mm；同时应该把混凝土等级提高1～2级（不低于C30）。

⑦接长段的中轴线必须与原桩头的中轴线重合，顶面在浇筑结束时及时抹平，主筋顶部距离混凝土表面不得小于100mm。

⑧为了在接长段上安装传感器，检测前在接长段钢套筒的中下部位两侧对称开出一对窗口。

窗口的尺寸400mm见方，其中心线与顶面的距离不得小于1.3m，与接缝的距离为400mm。

窗口内的混凝土表面应该平整而无明显缺陷。

⑨为了缩短接长段的养护时间，允许加入适当的混凝土早强剂。

内蒙古自治区建设工程质量检测中心。

桩帽处理对灌注桩高应变检测的影响摘要：文章结合了实际工程经验来对灌注桩的高应变检测过程安全性准确性影响进行评价，与此同时讨论了桩帽的尺寸和传感器安装情况对于信号强度等的影响，对于高应变检测过程中经常会出现的信号质量问题进行讨论并提出对策。

关键词：桩帽处理；灌注桩；高应变检测1.前言高应变法是经过了十几年的研究完善检验的便捷有效的桩身完整性的测试方法，现在已经充分应用到了基桩检测的各个领域当中。

高应变法在一开始的时候主要是应用在钢管桩或者预应力管的检测过程当中，但是后来国内外学者对于高应变发进行理论和实践方面的深入研究将高应变法逐渐深入到了灌注桩的检测过程当中且取得了不错的结果，高应变发成为了静载法意外的比较科学的测试灌注桩承载力的方法。

2.灌注桩应变测试当中桩帽起到的作用预应力管桩因为其单桩具有相当低的涉及承载力，而桩身具有比较高的混凝土强度，且桩顶具有法兰盘进行锚固作用，因而仅需要在桩顶和重锤之间设置一定的木板就可以满足高应变测试的要求。

灌注桩的桩身具有较低的混凝土强度和相当大质量的重锤，因而如果冲击的何在直接作用在桩顶上就很容易导致桩顶的混凝土连带着传感器一同损坏，进而产生无用信号甚至设备安全问题。

高应变试验具有较高的成本和较长的准备周期，因而要确保信号质量试验的安全性，经常会通过桩顶制作混凝土桩帽来实现高应变测试前期工作的完善。

在这一过程中，混凝土桩帽可以有效代替桩顶的混凝土来承受荷载，与此同时灌注桩的混凝土具有较低的抗压强度和比较差的均匀性，如果桩顶的混凝土直接承受冲击力则会产生应力集中的问题，很容易导致混凝土局部破坏，而且横向箍筋具有小密度布设的情况，因而就会导致桩顶的混凝土具有较低的抗剪强度，表现在桩顶很难进行切割磨平过程，冲击荷载作用的过程中桩顶混凝土很容易被劈裂。

桩帽因为应用的是高标号混凝土，浇筑过程中就能充分保证混凝土的均匀性和抗压强度，同时驳接桩帽当中设置了竖向钢筋和水平钢筋网片来确保了混凝土抗剪强度，确保桩帽即使承受了较大的在和也不会被破坏，进而确保信号质量。

基于灌注桩测试方法的三种保护帽的设计摘要：线路工程中，灌注桩单桩设计越来越普遍，本文综合介绍了灌注桩测桩方法；工程过程中，桩基质量必须进行抽查试验，在测试过程中既能保证测试准确，又能经济有效的选择出一种保护帽是值得探讨的。

本文基于这种单桩试验，设计三种保护帽进行试验比较，最终选择出一种经济合理的保护帽方案，对以后工程中保护帽的浇筑提供理论和数据参考。

关键词：线路工程；灌注桩；高应变；试验保护帽浇筑桩基试验是检测灌注桩质量和验证灌注桩质量浇制方法的决定性标准。

本文就通过对桩基进行高应变实验，确定一种保护帽形式，确保将基础和地脚螺栓在实验完成后，既能测出桩的实际情况，又能对桩有保护作用。

1、灌注桩测桩方法灌注桩基础检测方法多种多样，对于线路灌注桩基础而言，一般的测桩方法有以下几种：1）静载试验，即在桩顶部逐级施加竖向压力、竖向上拔力和水平推力，观测桩顶部随时间产生的沉降、上拔位移和水平位移，以确定相应的单桩竖向抗压承载力、单桩竖向抗拔承载力和单桩水平承载力的试验方法。

2）钻芯法，即用钻机钻取芯样以检测桩长、桩身缺陷、桩底沉渣厚度以及桩身混凝土的强度、密实性和连续性，判定桩底岩土性状的方法。

3）低应变法就是用低能量瞬态或稳态激振方式在桩顶激振，实测桩顶部的速度时程曲线或速度导纳曲线，通过波动理论分析或频域分析，对桩身完整性进行判定的检测方法。

4）高应变法即用重锤冲击桩顶，实测桩顶部的速度和力时程曲线，通过波动理论分析，对单桩竖向抗压承载力和桩身完整性进行判定的检测方法。

5）声波透射法是在预埋声测管之间发射并接收声波，通过实测声波在混凝土介质中传播的声时、频率和波幅衰减等声学参数的相对变化，对桩身完整性进行检测的方法。

6）机械阻抗法有稳态激振和瞬态激振两种方式，适用于检测桩身混凝土的完整性，推定缺陷类型及其在桩身中的部位。

本方法的有效测试范围为桩长与桩径之比值应小于30；对于摩擦端承桩或端承桩其比值可小50。

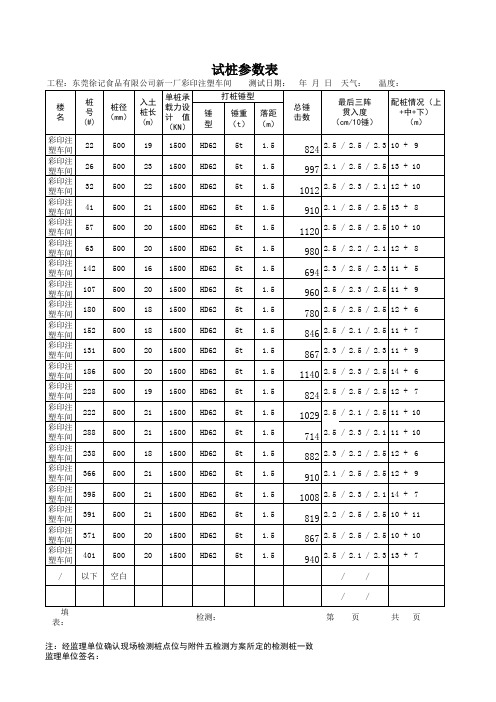

（CMA章）基桩高应变法试验检测报告工程名称：※工程地点：※委托单位：※（盖骑缝章）检测日期：※年※月※日报告总页数：※（含此页）报告编号：※合同编号：※（报告专用章）※※※※※※※※※※检测站※年※月※日※※※※※※※※※※※※工程基桩高应变法检测报告现场检测人员：※※※上岗证号:※报告编写：※上岗证号:※校核：上岗证号:※审核：上岗证号:※技术负责人：声明: 1、本检测报告涂改、错页、换页无效；2、检测单位名称与检测报告专用章名称不符者无效；3、本报告无我单位“技术资格证书章”无效；4、本报告无检测、审核、技术负责人签字无效；5、如对本检测报告有异议，可在报告发出后20 天内向本检测单位书面提请复议。

（报告专用章）••••• ※年※月※日••地址：邮政编码：••电话：联系人：目录一项目概况…………………………………………※二工程地质概况……………………………………※三成桩工艺及桩位图………………………………※四现场检测…………………………………………※五计算方法…………………………………………※六检测结果…………………………………………※七结论与建议………………………………………※八附图表……………………………………………※网址：e_mail：－项目概况1方桩应为桩横截面尺寸，管桩应加壁厚。

2可为标准值或极限值。

二、工程地质概况•••注：可从简，表述方式虽不限，但仍以图表结合为宜，基本情况亦应说明清楚，如资料溯源，各层尤其持力层性状，桩顶桩底位置描述等。

以下为一参考描述根据由武汉市勘测设计研究院提供的《武汉长虹房地产建筑开发有限公司西北湖广场东方国际公寓岩土工程勘察报告》（2001-K-117），东方国际公寓场地所在部位为次级背斜，场地外围有三条断层（系推测），对场地的稳定性没有影响。

拟建场地地势较平坦，岩土层概况、相关岩土物理力学性质指标、桩周土概况详见表2。

注：依据岩土工程勘察报告16-16’剖面绘制。
