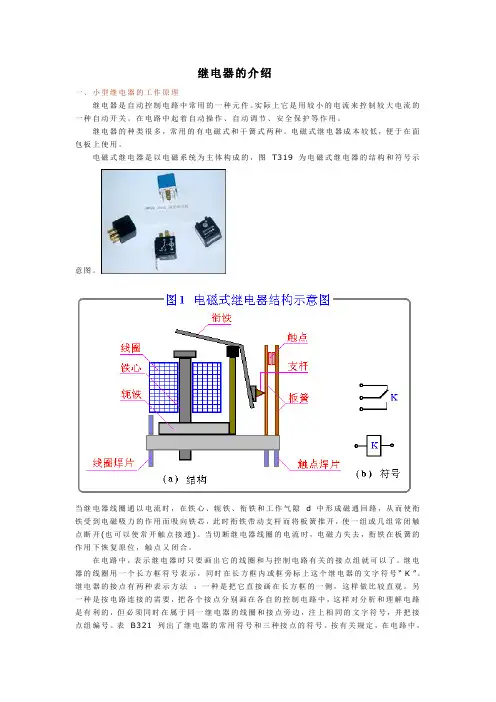

继电器的介绍一、小型继电器的工作原理继电器是自动控制电路中常用的一种元件。
实际上它是用较小的电流来控制较大电流的一种自动开关。
在电路中起着自动操作、自动调节、安全保护等作用。
继电器的种类很多，常用的有电磁式和干簧式两种。
电磁式继电器成本较低，便于在面包板上使用。
电磁式继电器是以电磁系统为主体构成的，图T319 为电磁式继电器的结构和符号示意图。
当继电器线圈通以电流时，在铁心、轭铁、衔铁和工作气隙 d 中形成磁通回路，从而使衔铁受到电磁吸力的作用而吸向铁芯，此时衔铁带动支杆而将板簧推开，使一组或几组常闭触点断开(也可以使常开触点接通)。
当切断继电器线圈的电流时，电磁力失去，衔铁在板簧的作用下恢复原位，触点又闭合。
在电路中，表示继电器时只要画出它的线圈和与控制电路有关的接点组就可以了。
继电器的线圈用一个长方框符号表示，同时在长方框内或框旁标上这个继电器的文字符号“ K ”。
继电器的接点有两种表示方法：一种是把它直接画在长方框的一侧，这样做比较直观。
另一种是按电路连接的需要，把各个接点分别画在各自的控制电路中，这样对分析和理解电路是有利的，但必须同时在属于同一继电器的线圈和接点旁边，注上相同的文字符号，并把接点组编号。
表B321 列出了继电器的常用符号和三种接点的符号。
按有关规定，在电路中，接点组的画法应按线圈不通电时的原始状态画出。
图T320是一个简单实用的自动关灯电路。
当按下按钮开关S后，晶体管VT立即饱和导通，电源电压(6 V)加在继电器线圈的两端，使它吸合，动合触点闭合，“ 220 V、40 W ”的灯泡电源被接通而发光。
同时，电容C被迅速充电，使它的两端电压也达 6 V。
当放开按钮后，由电源提供电流IB的电路被切断，但电容C两端存在电压，还能维持晶体管工作，随着时间的延迟，电容中的电荷经过电阻R与晶体管的发射结泄放，电容两端的电压逐渐下降，当晶体管UBE<0.5 V以后，VT截止，继电器线圈失去电压而释放，触点被打开，“ 220 V、40 W ”灯泡的电源被切断而熄灭。
继电器基本知识继电器是组成继电保护装置的最基本元件。
每一套保护装置，都可以看成由若干个继电器按一定的性能及要求连接在一起而组成的整体。
在机电型、整流型保护装置中，继电器是确确实实存在的，而在晶体管型、集成型及微机保护装置中，继电器通常是抽象的，因为晶体管型、集成型保护装置是由若干个功能元件和基本电路所组成的一个整体，因而一般不再将它分成分散的继电器，而在微机保护中，主要继电器的功能都由程序实现。
下面以电磁式继电器为例做介绍：一、定义继电器作为继电保护、自动装置及其它工业控制电路的最基本组成元件，它是一种输入量达到某一给定值，或者加入某一输入量时，其输出量就产生预定跃变的自动器件。
二、种类保护装置的种类很多，因而作为组成它的基本元件－—继电器的种类也有很多，下面是几种常用的归类方法。
1、按动作原理不同归类：有电磁型、感应型、整流型、晶体管型（静态型）、集成型及微机型等几种。
由电磁型、感应型继电器所构成的保护装置，通称为机电型保护装置。
2、按作用不同归类：有测量继电器和辅助继电器两大类。
其中，测量继电器根据测量参数的不同有电流继电器、电压继电器、功率方向继电器、阻抗继电器、瓦斯继电器等多种；而辅助继电器根据用途的不同有时间继电器、中间继电器及信号继电器等三种。
3、按反应物理量增大或减小动作归类：有过量继电器和欠量继电器两大类。
三、触点（也称接点）上述定义中所言继电器的输出量，指的是继电器触点的状态。
所谓的继电保护装置实际上是一种控制装置，它控制了断路器是否要跳闸，或者信号回路是否要接通，而保护装置的这种控制作用是通过继电器触点断开和闭合这两种状态来实现的。
1、作用：具有开关控制作用。
2、种类：有很多，但若按继电器不带电时的触点状态归类，只有动合触点和动断触点两大类，前者俗称为常开触点，后者为常闭触点。
3、表示符号：在二次回路图中，目前的情况是新旧表示符号暂时同时使用。
在新国标中，无论是动合触点还是动断触点，其可动触点的表示方法是，在水平布置的电路中其动作方向总是向上，在垂直布置的电路中则一律向右，而在旧国标中，其表示方法刚好相反。
继电器的介绍一、小型继电器的工作原理继电器是自动控制电路中常用的一种元件。
实际上它是用较小的电流来控制较大电流的一种自动开关。
在电路中起着自动操作、自动调节、安全保护等作用。
继电器的种类很多，常用的有电磁式和干簧式两种。
电磁式继电器成本较低，便于在面包板上使用。
电磁式继电器是以电磁系统为主体构成的，图T319 为电磁式继电器的结构和符号示意图。
当继电器线圈通以电流时，在铁心、轭铁、衔铁和工作气隙 d 中形成磁通回路，从而使衔铁受到电磁吸力的作用而吸向铁芯，此时衔铁带动支杆而将板簧推开，使一组或几组常闭触点断开(也可以使常开触点接通)。
当切断继电器线圈的电流时，电磁力失去，衔铁在板簧的作用下恢复原位，触点又闭合。
在电路中，表示继电器时只要画出它的线圈和与控制电路有关的接点组就可以了。
继电器的线圈用一个长方框符号表示，同时在长方框内或框旁标上这个继电器的文字符号“ K ”。
继电器的接点有两种表示方法：一种是把它直接画在长方框的一侧，这样做比较直观。
另一种是按电路连接的需要，把各个接点分别画在各自的控制电路中，这样对分析和理解电路是有利的，但必须同时在属于同一继电器的线圈和接点旁边，注上相同的文字符号，并把接点组编号。
表B321 列出了继电器的常用符号和三种接点的符号。
按有关规定，在电路中，接点组的画法应按线圈不通电时的原始状态画出。
图T320是一个简单实用的自动关灯电路。
当按下按钮开关S后，晶体管VT立即饱和导通，电源电压(6 V)加在继电器线圈的两端，使它吸合，动合触点闭合，“ 220 V、40 W ”的灯泡电源被接通而发光。
同时，电容C被迅速充电，使它的两端电压也达 6 V。
当放开按钮后，由电源提供电流IB的电路被切断，但电容C两端存在电压，还能维持晶体管工作，随着时间的延迟，电容中的电荷经过电阻R与晶体管的发射结泄放，电容两端的电压逐渐下降，当晶体管UBE<0.5 V以后，VT截止，继电器线圈失去电压而释放，触点被打开，“ 220 V、40 W ”灯泡的电源被切断而熄灭。

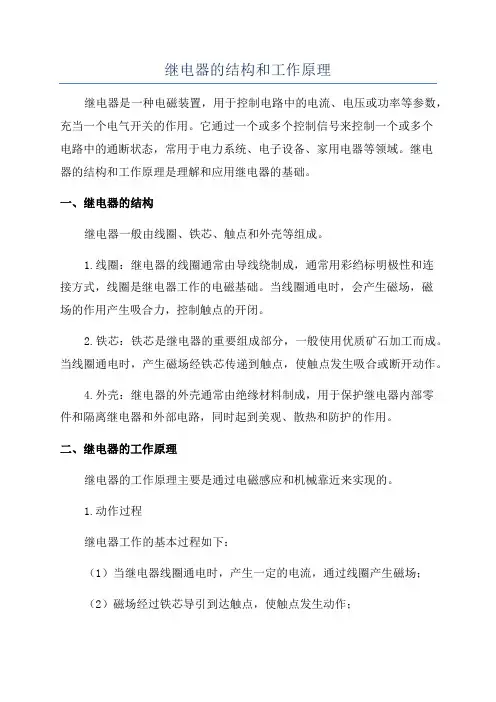

继电器的结构和工作原理继电器是一种电磁装置，用于控制电路中的电流、电压或功率等参数，充当一个电气开关的作用。
它通过一个或多个控制信号来控制一个或多个电路中的通断状态，常用于电力系统、电子设备、家用电器等领域。
继电器的结构和工作原理是理解和应用继电器的基础。
一、继电器的结构继电器一般由线圈、铁芯、触点和外壳等组成。
1.线圈：继电器的线圈通常由导线绕制成，通常用彩绉标明极性和连接方式，线圈是继电器工作的电磁基础。
当线圈通电时，会产生磁场，磁场的作用产生吸合力，控制触点的开闭。
2.铁芯：铁芯是继电器的重要组成部分，一般使用优质矿石加工而成。
当线圈通电时，产生磁场经铁芯传递到触点，使触点发生吸合或断开动作。
4.外壳：继电器的外壳通常由绝缘材料制成，用于保护继电器内部零件和隔离继电器和外部电路，同时起到美观、散热和防护的作用。
二、继电器的工作原理继电器的工作原理主要是通过电磁感应和机械靠近来实现的。
1.动作过程继电器工作的基本过程如下：（1）当继电器线圈通电时，产生一定的电流，通过线圈产生磁场；（2）磁场经过铁芯导引到达触点，使触点发生动作；（3）触点的动作导致继电器的输入电路和输出电路发生通断或换位；（4）当线圈断电时，磁场消失，触点回到原始状态。
2.工作原理（1）激磁部分：继电器的激磁部分由线圈和铁芯组成。
当线圈通电时，会在继电器中产生磁场，磁场的作用力使线圈产生机械运动，进而使铁芯靠近或远离触点。
当线圈通电时，线圈中的电流会产生磁场。
根据电磁感应的原理，磁场经过铁芯导引到达触点，使触点发生吸合或断开动作。
触点动作后，触点的状态会产生变化，从而改变外部电路的通断状态或工作状态。
继电器的输出电路通常由这些触点来控制。
当继电器的线圈通电时，触点发生动作，常开触点闭合，常闭触点断开，或反之。
三、继电器的应用继电器作为一种广泛应用的电气设备，被广泛应用于电气控制、自动化设备、保护系统等领域，如电力系统的保护继电器、自动化控制中的计算机继电器、家用电器中的继电器开关等。
继电器的基础知识————————————————————————————————作者: ————————————————————————————————日期：继电器的基础知识一.继电器的历史发展过程继电器在电力系统中起着非常重要的作用，它是保证供电可靠性的基础。
历史上，它经历了三个阶段,即电磁（式）继电器,静态型继电器,微机型继电保护。
ﻫ电磁（式)继电器（ｅlｅctromａgneｔiｃrelaｙ)ﻫ是利用输入电路内电流在电磁铁铁心与衔铁间产生的吸力作用而工作的一种电气继电器。
他的主要工作原理是靠机械部件的运动产生预定响应,主要结构部件有线圈(电流流过形成电磁铁)、可动铁片、弹簧、触点等构成。
国际上,对于电气继电器标准的需求可追朔到十九世纪四十年代，当时继电器仅有机电式继电器,直观的机械动作原理，简单的试验方法，工艺、设计和制造水平成为继电气动作特性的主要决定因素。
随着动作原理的设计形式不同,分为电磁式继电器、磁电式继电器、感应式继电器、电动机式继电器等。
又根据功能不同,分为差动继电器、跳闸继电器、阻抗继电器、电抗继电器等。
ﻫ50年代，我国工程技术人员创造性地吸收、消化、掌握了国外先进的继电保护设备性能和运行技术,建成了一支具有深厚继电保护理论造诣和丰富运行经验的继电保护技术队伍，对全国继电保护技术队伍的建立和成长起了指导作用。
阿城继电器厂引进消化了当时国外先进的继电器制造技术,建立了我国自己的继电器制造业。
因而6０年代是我国机电式继电保护繁荣的时代。
ﻫ静态型继电器(statｉｃrｅlay)ﻫ静态型继电器是相对于电磁(式）继电器那样靠机械部件运动的有触点继电器来说，它是由电子(电模拟量例如电流或电压）、磁（磁通量)、光（光通量）、或其它无机械运动的元件产生预定响应的一种电气继电器。
随着半导体器件(二极管、晶体管、电阻及电容等分离元件）和60年代初级规模的集成电路的出现,并且这些元件愈来愈多的应用于继电器中，为了区别能用肉眼判断机械动作的电磁型继电器才引入了“静态继电器”的概念。

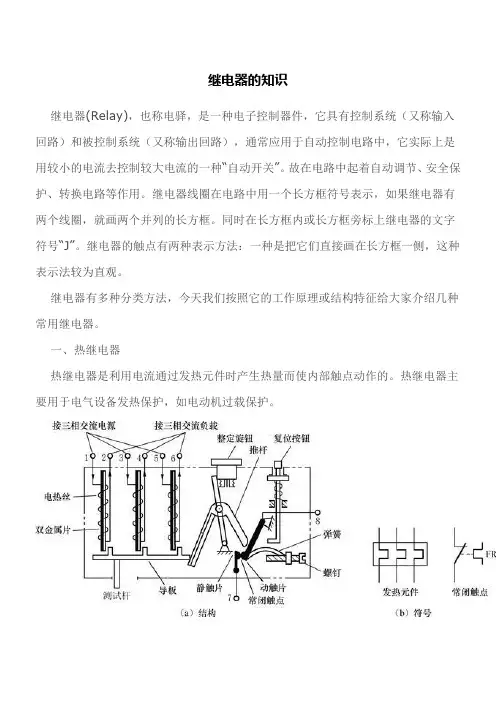

继电器的知识继电器(Relay)，也称电驿，是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
继电器线圈在电路中用一个长方框符号表示，如果继电器有两个线圈，就画两个并列的长方框。
同时在长方框内或长方框旁标上继电器的文字符号“J”。
继电器的触点有两种表示方法：一种是把它们直接画在长方框一侧，这种表示法较为直观。
继电器有多种分类方法，今天我们按照它的工作原理或结构特征给大家介绍几种常用继电器。
一、热继电器热继电器是利用电流通过发热元件时产生热量而使内部触点动作的。
热继电器主要用于电气设备发热保护，如电动机过载保护。
热继电器由电热丝、双金属片、导板、测试杆、推杆、动触片、静触片、弹簧、螺钉、复位按钮和整定旋钮等组成。
只有流过发热元件的电流超过一定值（发热元件额定电流值）时，内部机构才会动作，使常闭触点断开（或常开触点闭合），电流越大，动作时间越短。
热继电器的发热元件额定电流可以通过整定旋钮来调整。
1.外形与接线端2.铭牌参数的识读热、电磁和固态继电器的脱扣级别与时间控制电路的电器开关元件的使用类型3.型号与参数4.选用热继电器在选用时，可遵循以下原则：①在大多数情况下，可选用两相热继电器（对于三相电压，热继电器可只接其中两相）。
对于三相电压均衡性较差、无人看管的三相电动机，或与大容量电动机共用一组熔断器的三相电动机，应该选用三相热继电器。
②热继电器的额定电流应大于负载（一般为电动机）的额定电流。
③热继电器的发热元件的额定电流应略大于负载的额定电流。
④热继电器的整定电流一般与电动机的额定电流相等。
对于过载容易损坏的电动机，整定电流可调小一些，为电动机额定电流的60%～80%；对于启动时间较长或带冲击性负载的电动机，所接热继电器的整定电流可稍大于电动机的额定电流，为其1.1～1.15倍。
继电器概述和工作原理
继电器是一种电控制器件，用于在电气输出电路中使被控量发生预定的阶跃变化。
继电器是当输入激励达到一定要求时，会在输出电路中引起相应的变化，它是一种能够通过小电流控制大电流的电器设备。
继电器通常由控制系统（输入回路）和被控制系统（输出回路）构成。
它们之间的互动关系使得继电器可以应用于自动化控制电路中，实现对电路的控制和保护作用。
作为开关电器的一种，继电器广泛应用于遥控、遥测、通讯、自动控制等领域，并且是非常重要的控制元件之一。
继电器的工作原理主要基于电磁效应。
继电器的核心组成部分包括线圈、磁路、反力弹簧和触点。
当线圈通电后，它会产生电磁吸力，吸引磁路中的衔铁，导致触点产生位移动作，从而实现常闭和常开触点的状态改变。
断电后，反力弹簧帮助衔铁复位，触点也随之恢复至初始状态。
这个基本的原理使得继电器能够在电路中起到自动开关的作用，进而实现用较小的电流控制较大电流的目的。
继电器的作用和原理
继电器是一种电控开关装置，常用于控制大功率电路，通过小电流控制大电流的开启和关闭。
其主要作用是将低电压或小电流信号转换成高电压或大电流信号，实现电路的自动化控制。
继电器的基本原理是利用电磁感应产生的继电器磁场来吸引或释放触点，进而控制电路的通断。
继电器由线圈、铁芯和触点组成。
当通过线圈通入电流时，会在铁芯中形成磁场，磁场会将触点吸引，使触点闭合；当线圈中断电流时，磁场会消失，触点则会弹开，使触点断开。
继电器可以分为常开型和常闭型。
常开型继电器在断电状态下触点处于闭合状态，通电时触点打开；常闭型继电器则相反，在断电状态下触点处于打开状态，通电时触点闭合。
通过将继电器与其他电气元件（如传感器、开关等）相连，即可实现对电路的控制。
继电器广泛应用于各个领域，如家电控制、自动化设备、通信系统、能源管理等。
它们可用于实现定时控制、循环控制、远程控制以及保护和安全控制等功能。
通过继电器的使用，可以提高电路的安全性和可靠性，实现设备的智能化操作。
各种继电器工作原理及特性继电器是一种电器元件，是由电磁铁和机械开关组成的电器开关装置，可用来控制电路中的大电流和高压。
它的工作原理是通过电磁铁的吸合和脱离来控制机械开关的闭合和断开。
常见的继电器有电磁继电器、固态继电器和热继电器等。
1.电磁继电器电磁继电器是最常见的一种继电器，具有较高的开关容量和较长的使用寿命。
它由电磁线圈和机械触点构成。
当通过电磁线圈通入电流时，线圈产生磁场，吸引机械触点闭合，使电流通过，控制外部的电路。
当电磁线圈通电关闭时，机械触点则断开。
电磁继电器的特点：-开关容量大，适用于大电流和高压的电路控制。
-可靠性高，寿命长。
-操作响应速度较慢。
2.固态继电器固态继电器是一种使用半导体元件代替机械触点的继电器。
它使用电子器件（如晶体管和三极管）来控制外部电路的开闭。
当电子元件通电时，控制电压可以引发开关电压。
相比于电磁继电器，固态继电器的响应速度更快，寿命更长，能耗更低。
固态继电器的特点：-响应速度快，开关时间短。
-寿命长，没有机械磨损。
-无噪音，免维护。
3.热继电器热继电器是利用温度的变化来控制开关状态的继电器。
它通常由热敏电阻、选择器和电磁继电羸构成。
当温度升高时，电阻的阻值减小，电流增大，通过选择器使电流通入电磁继电器，将机械触点吸合，控制外部电路。
当温度下降时，电磁继电器解除吸合状态，机械触点断开。
热继电器的特点：-适用于需要根据温度变化来控制电路的场景。
-控制精度高，响应速度较慢。
-使用方便，可根据实际需求进行调整。
无论是电磁继电器、固态继电器还是热继电器，它们都有各自独特的特点和应用场景。
继电器是电路中常见的控制元件，广泛应用于自动化控制系统、通信设备、计算机设备等领域。
不同类型的继电器根据需求选择合适的工作原理和特性，以实现对电路的准确控制。
继电器的用途和工作原理一、继电器的工作原理和特性继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。
按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。
继电器应用领域按外形尺寸分类定义微型继电器最长边尺寸不大于10mm 的继电器超小型继电器最长边尺寸大于10mm ，但不大于25mm 的继电器小型继电器最长边尺寸大于25mm ，但不大于50mm 的继电器按触点负载分类定义微功率继电器小于0.2A 的继电器。
继电器培训资料一、继电器概述继电器属于开关类，它是利用电磁原理、机电原理使接点闭合或断开来驱动或控制相关电路的。
继电器为一种控制器件，它有受控系统（输入回路）和控制系统（输出回路）两部分。
当输入量（电、磁、光、热等物理量）达到某一定值时，输出量跃变式地由零变化到一定值（或由一定值跳变到零），从而实现对电路的控制、保护、调节和传递信息等目的。
继电器的另一种定义：继电器是当输入量（或激励量）满足某些规定条件时，能在一个或多个电气输出电路中产生预定跃变的一种器件。
二、继电器的分类1、电磁继电器电磁式继电器是继电器中应用最早、最广泛的一种产品。
电磁式继电器主要由电磁系统、返回系统等部分组成。
它由电流继电器和电压继电器2种结构形式。
电流继电器的线圈与电源回路串联，以电流为输入量；电压继电器的线圈与电源并联，以电压为输入量。
通常，电压继电器使用较多。
无线电设备用电磁继电器又可分为极化继电器和非极化继电器。
极化继电器在磁路内有永久磁铁，衔铁的动作具有方向性，随着输入量极性的不同，衔铁的运动方向也不同。
电磁继电器的工作原理很简单，它利用电磁感应原理，当线圈中通过直流时，线圈产生磁场，动铁被吸动带动接触簧片，使静接点分开，动接点闭合。
当电磁线圈电流被切断后，铁芯失去磁性，动铁芯在弹簧力的作用下复位，动接点打开，静接点闭合。
继电器线圈在没通电时处于断开位置的接点为常开接点，处于接通位置的接点为常闭接点。
在一个常开接点和一个常闭接点的中间，有一个动接点被称作转换接点。
在同一个继电器中，可以具有一个或数个常开接点、常闭接点和转换接点。
电磁继电器中一般只有一个线圈。
为了在电路上清楚而简便地把继电器表示出来，通常用一个文字符号表示继电器线圈和属于它的接点，各组接点则标以角标注明。
2、舌簧继电器3、小型密封继电器4、双金属片温度继电器5、热过载继电器6、热敏干簧继电器7、固态继电器8、湿簧管继电器9、时间继电器10、中间继电器11、其他继电器：机械保持继电器、同轴继电器、真空继电器、高压继电器、磁电式继电器、仪表式继电器、气压继电器、光继电器、声继电器、压电陶瓷继电器、霍尔效应继电器、玻璃半导体继电器、谐振继电器、差动继电器、振动继电器、步进继电器二、继电器的结构及工作原理1.继电器的作用：主要是通过控制低压线路的电流来控制高压线路的电流，起着电流开关的作用。
