汽车电气设备故障常用检测方法分析摘要：现如今，我国的经济在迅猛发展，社会在不断进步，汽车作为一种现代化的代步交通工具，为我们的日常生活工作带来了极大的便利，使我们可以充分享受现代化的便捷生活。
文章通过对汽车专用电气设备的性能特点以及电气故障发生原因问题进行深入分析，并在此基础上对常用的电气检测原理方法特点进行了深入研究，以期能供大家参考借鉴。
关键词：汽车；电气设备故障；故障原因；检测方法引言汽车的出现为人们的出行提供了更多的便利，但由于汽车使用次数的增多，会出现相应的电气故障，影响汽车的综合性能，甚而会严重危害到驾驶者的人身安全。
而现在，大部分驾驶人员缺乏对汽车电气设备检修的习惯，对电子设备检修不是非常重视，导致许多汽车没有做及时的电气检修。
然而作为寻常百姓带来便利的一种交通工具，对汽车电气设备故障的检修，应该受到驾驶人员的重视。
而对于汽车电气设备检修技术的更优化，也应该引起相应企业的重视。
1汽车电气设备在应用中产生故障的原因1.1汽车电气设备零件质量和磨损存在差异汽车中所包含的零部件都具有不同的寿命和应用质量，汽车中部分零部件在使用中极容易受到磨损，例如汽车离合器摩擦片、火花塞等，这些零部件使用中的寿命较短，因此使用者需要对这些电气设备零部件进行定期更换和检查，避免出现由于检查不及时，导致零部件磨损过度发生电气设备故障。
此外汽车电气设备中的零部件非常复杂，不同功能的零部件通常是由不同厂家生产，这便可能造成零部件自身存在质量不一的问题，对汽车电气设备的使用造成影响。
1.2湿度以及温度汽车在实际运行中，常常会受到温度以及湿度因素的影响，从而进一步引发汽车电气设备故障问题。
例如，有很多电气设备由于运行过程中会由于温度过高的原因而加速设备的损耗，从而引起电气设备发生故障，还有就是必须要科学合理的控制湿度，才能保证电子设备的绝缘性能，尽可能的避免由于湿度过大造成的漏电以及短路现象引发汽车电气设备故障。
1.3线路故障线路故障一般是指汽车线路发生短路、断路以及接触不良等现象。
电源负载能力的测试方法
电源负载能力的测试方法主要包括以下步骤：
1. 测试准备：准备所需的测试设备，如电源、负载电阻、测量仪表等。
确保测试环境符合要求，例如温度、湿度等。
2. 测试设置：将电源和负载电阻连接起来，调整电源的输出电压和电流，使其达到预设值。
同时，设置负载电阻的阻值，以满足所需的测试条件。
3. 数据记录：在电源的不同输出电压和电流条件下，记录负载电阻的电压和电流值。
可以使用测量仪表进行实时测量和记录。
4. 数据分析：根据记录的数据，分析电源在不同输出电压和电流条件下的负载能力。
可以计算电源的效率、功率因数等参数，并绘制相应的图表。
5. 判定标准：根据测试标准和要求，判断电源的负载能力是否符合要求。
如果符合要求，则认为电源的负载能力合格；如果不符合要求，则需要进行调整和改进。
需要注意的是，在进行电源负载能力测试时，要确保电源的安全性和稳定性。
同时，要遵循相关的测试标准和规范，确保测试结果的准确性和可靠性。

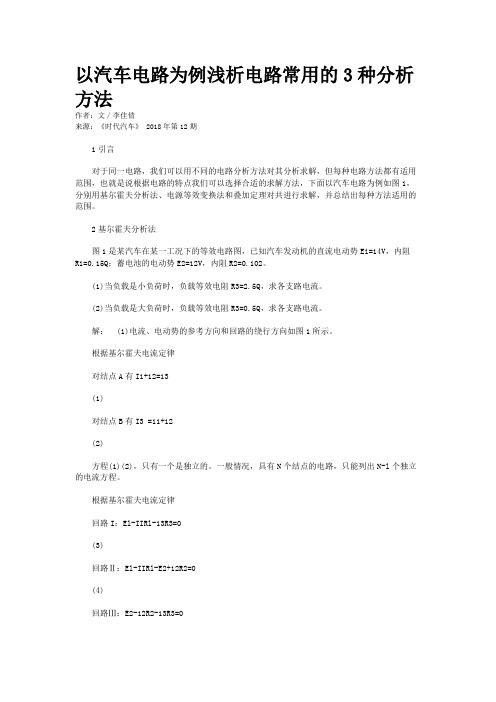

以汽车电路为例浅析电路常用的3种分析方法作者：文／李佳倩来源：《时代汽车》 2018年第12期1引言对于同一电路，我们可以用不同的电路分析方法对其分析求解，但每种电路方法都有适用范围，也就是说根据电路的特点我们可以选择合适的求解方法，下面以汽车电路为例如图1，分别用基尔霍夫分析法、电源等效变换法和叠加定理对共进行求解，并总结出每种方法适用的范围。
2基尔霍夫分析法图1是某汽车在某一工况下的等效电路图，已知汽车发动机的直流电动势Ei=14V，内阻Ri=0.15Q；蓄电池的电动势E2=12V，内阻R2=0.102。
(1)当负载是小负荷时，负载等效电阻R3=2.5Q，求各支路电流。
(2)当负载是大负荷时，负载等效电阻R3=0.5Q，求各支路电流。
解： (1)电流、电动势的参考方向和回路的绕行方向如图1所示。
根据基尔霍夫电流定律对结点A有I1+12=13(1)对结点B有I3 =11+12(2)方程(1)(2)，只有一个是独立的。
一般情况，具有N个结点的电路，只能列出N-l个独立的电流方程。
根据基尔霍夫电流定律回路I：El-IIRl-13R3=0(3)回路Ⅱ：El-IIRl-E2+12R2=0(4)回路Ⅲ：E2-12R2-13R3=0(5)方程(3) (4)(5)只有两个是独立的，方程是否独立与选择的回路有关，在选择独立方程时，不要选择被包含的回路。
一般情况，独立方程的个数等于网孔数。
将已知量代入(1) (3) (5)，可得11_lOA，I2=-5A，I3=5A12=-5A，说明I2的方向与标定方向相反，发电机在向负载供电的同时还在向蓄电池充电，充电电流为5A。
(2)当负载是大负荷时，负载等效电阻R3=0.50，依然用上述方法求解，可得11_17.143A, 12=5.714A, 13=22.857A12=5.714A为正值，与标定方向相同，说明蓄电池向负载供电，也就是说发电机和蓄电池同时向负载供电。
3电源等效变换法用电源等效变换法来求解图1电路，将图1简化为图2，汽车发电机的直流电动势视为电压源Usi=14V，内阻Ri=0.15Q；蓄电池的电动势视为电压源U S2=12V，内阻R2=O.lQ；负载电阻R3=2.5Q，求各支路电流。
汽车电路的检测及维修方案分析
汽车电路是汽车中至关重要的一部分，它影响着整个汽车的运行和性能。
因此，正确
的检测和维修汽车电路对于保障驾驶者的安全和延长汽车寿命至关重要。
本文将介绍汽车
电路的检测和维修方案分析。
一、电路的检测方法
1.多用表
多用表是电工们最常用的仪表之一，用于测量电压、电流和电阻等参数。
在检测汽车
电路时，多用表是必不可少的工具。
2.电路测试笔
电路测试笔是一种用于检测电路是否通电的工具，它能够快速准确地检测电路是否有电。
在检测汽车电路时，电路测试笔是非常重要的工具。
3.示波器
示波器是一种用于显示电压随时间变化的测量仪器，它能够提供更详细、更精确的电
路波形信息。
在检测汽车电路时，示波器能够提供更准确的数据和更精细的电路分析。
1.查找故障源
首先需要查找电路故障的原因所在，这一过程需要通过仪器进行检测。
在检测过程中，需要逐一排查电路故障点，查找出电路中存在的故障源。
2.修理故障源
在查找到电路故障的原因所在之后，需要进行修理。
修理过程中，需要对故障部件进
行更换或修理。
在更换或修理过程中，需要仔细操作，尽可能避免对其他电路部件造成影响。
3.测试修复后的电路
修理完成之后，需要对电路进行测试，确保修理后的电路正常运行。
在测试过程中，
需要使用仪器进行测试，确保检测结果准确可靠。
总之，正确的检测和维修汽车电路能够有效保障汽车启动和行驶的安全性。
需要注意
的是，对于复杂的电路故障，最好请专业技术人员进行修理。
汽车电路故障的检测维修方法汽车电路断路断路是指电流通道的机械性断开。
在串联电路中, 如电流中断, 则电路停止工作。
在并联电路中, 如果一条支路断开, 则这条支路停止运行, 其它支路照常工作。
使用电阻计进行导通性检测时, 可发现电路断路。
在一个断开的电路中，由于没有一个完整的电流出入电源的回路，电流就无法在电路中流动。
断路有两种可能：一种是持续性断路，另一种是间断性断路。
最麻烦的一种是间断性断路。
间断性断路往往是绝缘层内的导线已断，但导线内的断开处在停车时仍保持接触。
汽车在行驶中由于振动，就会产生间断性断路。
要查找此类断路，你可用手摆动所怀疑的导线，看是否可产生间断性断路。
以下是断路的一些例子：导线断开或接头松脱。
保险烧断或电路断路器跳开。
部件如开关、灯泡等内部断路。
电阻极高，往往表现出与断路一样的症状。
导线断开造成的断路往往是由于意外损坏或振动造成。
损坏造成的断路一般较容易被观察到；振动造成的断路往往导线绝缘层还完整，所以不易查找。
一般只能用测试仪器查到，这种断路很有可能是间断性的。
接头松动也可能由振动或组装不当造成。
保险烧断和电路断路器跳开都表现为断路。
这类断路是由于电路超负荷造成。
此时，为了保护电路和部件，保险装置会主动切断电路。
通过观察保险是否烧断可确定其好坏。
这类断路往往是电路中短路或超负荷的症状。
一些部件的正常耗损会造成部件（如灯泡）的内部断路（烧断）。
正常耗损也同样发生在其他长期使用后的部件上，如开关和电动机。
但如果这类部件在较短时间内就耗损，你就应该寻找造成这些部件提前损坏的原因。
电阻过高如同断路一样，因为过高的电阻使电流无法通过电路。
电阻过高往往是由于接线端和地线接头的腐蚀造成的。
对汽车电路断路的诊断首先要寻找明显的起因，如断开或绞缠的导线、磨损的绝缘体和腐蚀的接头等。
在简单的串联电路中，断路会阻止电流的流通，造成这一电路中所有负载不工作，如电动机不转、灯不亮等。
在断路点之前，电路与地线之间还存在电压，断路点另一侧，电压就不存在了。
汽车电路的检测及维修方案分析汽车电路是指汽车内部的电力系统，包括发动机电路、照明电路、仪表电路等。
由于汽车电路的复杂性，一旦出现故障，往往需要专业的技术人员进行检测和维修。
本文将针对汽车电路的检测及维修方案进行分析。
1. 检测方法1.1 使用诊断工具：现代汽车配备了诊断仪和故障码读取器，可以帮助快速诊断电路故障的原因。
通过读取故障码，技术人员可以定位故障点，并进行修复。
1.2 使用测试仪器：对于一些复杂的电路故障，例如发动机电路和传感器电路，技术人员可以使用多功能测试仪器，如万用表、电路测试仪等，进行电压、电流、电阻的检测，以确定故障点。
1.3 使用线路图：汽车的线路图是汽车电路检测的基础。
技术人员可以根据线路图的指引，逐一检查电路中的各个零部件，以确定故障点。
2. 维修方案2.1 更换损坏的零部件：一旦确定了故障点，技术人员需要将损坏的零部件更换为正常的零部件。
如果发动机传感器损坏，需要将其更换为全新的传感器。
2.2 修复断开的线路：有时，汽车电路中的线路可能会因为多种原因（如老化、折断等）而断开。
技术人员需要检查并修复这些断开的线路，以保证电路的正常工作。
2.3 清洁腐蚀的接触点：在汽车电路中，接触点的腐蚀会导致电信号传输不畅，影响电路的正常工作。
技术人员可以使用清洁剂和研磨布清洁腐蚀的接触点，恢复电路的正常传输。
2.4 优化电路设计：对于一些常见的故障，技术人员可以优化电路设计，以提高电路的稳定性和可靠性。
可以增加保险丝和电路隔离器的数量，避免电路受到外部干扰。
汽车电路的检测及维修需要使用诊断工具、测试仪器和线路图等进行详细的检查和定位故障点。
在修复时，需要更换损坏的零部件、修复断开的线路、清洁腐蚀的接触点，并进行电路设计的优化。
通过以上的检测和维修方案，可以有效地解决汽车电路故障，保证汽车的正常工作。
汽车电路短路检测方法
汽车电路短路是一种常见的故障，容易导致车辆无法启动或者出现其他问题。
因此，及时发现和排除汽车电路短路故障至关重要。
以下是汽车电路短路检测方法：
1. 使用万用表：将万用表设置为电阻测量模式，在电路两端逐一测量电阻值。
如果电路中存在短路，电阻值会很小或者为零，需要进一步找出短路点。
2. 按照电路图检查：根据车辆的电路图，逐一检查电路中的元件是否有接触不良、损坏或者短路的情况。
需要注意的是，汽车电路中有些元件是并联的，如果一个元件短路就会影响整个电路。
3. 使用电路测试仪：电路测试仪可以快速检测整个车辆的电路状态，包括短路和断路。
使用电路测试仪需要按照说明书进行操作和设置，确保准确性和安全性。
4. 使用电路短路查找器：电路短路查找器可以通过发出一个特定频率的信号，快速找出电路中的短路点。
使用电路短路查找器需要按照说明书进行操作和设置，确保准确性和安全性。
总之，检测汽车电路短路需要有一定的专业知识和技能，建议在车辆维修保养中由专业技师进行操作。
同时，平时我们还需注意车辆的保养和维护，避免电路短路等故障的发生。
- 1 -。
汽车电路的常见故障和解决办法探析摘要:汽车是现代社会的主要代步工具之一，为人们提供了许多便利。
现代汽车通常具有电气化和自动化等特点。
根据相关行业的统计，汽车电路故障的可能性很高。
维修人员要对于汽车电气系统的电路部件、工作原理和性能进行，具备相关的专业知识，进行故障排除过程。
文章结合实际工作，对汽车电路的常见故障进行具体分析，并提出了解决措施。
关键词：汽车电路；故障；解决办法引言近年来，越来越多的电器在汽车中使用，汽车电路已经发展成为更加完善的系统。
因此，做好汽车电路的检测和维修工作对汽车自身性能具有非常重要的实际意义，可以极大地保证人的生命和财产安全，以下对汽车电路的维修进行了详细分析。
1汽车电路系统的常见故障1.1元件问题汽车电路系统故障的主要问题之一是电路系统中的任何元件故障。
维修工作中，有关人员应当对各种电子元件有更全面的了解，做好充分的工作准备，根据其特点，有系统地检查电路中的各种电子元件，修理继电器和电容器时，容易释放电子元件，避免对电子元件造成损害。
1.2线路问题汽车电路系统故障中，线路问题是十分常见原因的，当相关线路接触不良、潮湿、腐蚀等时。
汽车电路系统不能继续正常运行，其故障可能导致汽车电路系统短路，可能损坏大型电子元件，但此类电路故障等问题会引发汽车电路系统故障。
1.3使用问题由于人为使用导致汽车电路系统故障的问题也相当常见，汽车电气系统与其他系统一样，具有使用上限、长时间使用或高负荷使用汽车电路，这可能会损坏公路系统中的一些电气设备。
会对汽车电路的使用寿命产生影响，造成电路密集的使用，造成汽车电力系统发生瘫痪，进而引发严重问题。
2汽车电路故障检修及故障处理方法2.1故障检修要点一是分析电路原理，掌握电路的一般规律。
根据不同类型的车辆，原则要求等，分析电路状态，测量电路，找出电路故障点。
在此过程中，维修人员应对电气系统进行全面分析和了解，确保故障点及时准确定位。
二是汽车电力替代品的可行性规律。
