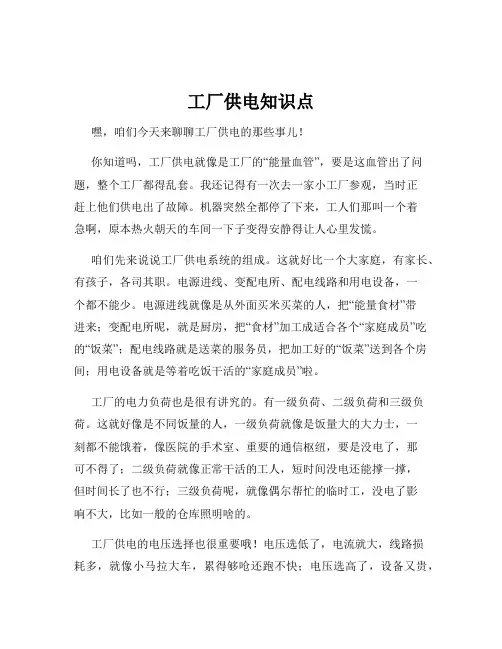

工厂供电知识点嘿，咱们今天来聊聊工厂供电的那些事儿！你知道吗，工厂供电就像是工厂的“能量血管”，要是这血管出了问题，整个工厂都得乱套。
我还记得有一次去一家小工厂参观，当时正赶上他们供电出了故障。
机器突然全都停了下来，工人们那叫一个着急啊，原本热火朝天的车间一下子变得安静得让人心里发慌。
咱们先来说说工厂供电系统的组成。
这就好比一个大家庭，有家长、有孩子，各司其职。
电源进线、变配电所、配电线路和用电设备，一个都不能少。
电源进线就像是从外面买米买菜的人，把“能量食材”带进来；变配电所呢，就是厨房，把“食材”加工成适合各个“家庭成员”吃的“饭菜”；配电线路就是送菜的服务员，把加工好的“饭菜”送到各个房间；用电设备就是等着吃饭干活的“家庭成员”啦。
工厂的电力负荷也是很有讲究的。
有一级负荷、二级负荷和三级负荷。
这就好像是不同饭量的人，一级负荷就像是饭量大的大力士，一刻都不能饿着，像医院的手术室、重要的通信枢纽，要是没电了，那可不得了；二级负荷就像正常干活的工人，短时间没电还能撑一撑，但时间长了也不行；三级负荷呢，就像偶尔帮忙的临时工，没电了影响不大，比如一般的仓库照明啥的。
工厂供电的电压选择也很重要哦！电压选低了，电流就大，线路损耗多，就像小马拉大车，累得够呛还跑不快；电压选高了，设备又贵，维护也麻烦，就像给小孩穿大人的衣服，不合身还浪费。
所以得根据工厂的实际情况，选个合适的电压，让供电系统既高效又经济。
还有工厂的短路电流计算，这可是个技术活。
就像你要算清楚家里每个月的水电费一样，得把各种情况都考虑到。
短路电流算准了，才能选对保护设备，不然一旦短路了，就像家里发大水却没有合适的工具堵水，那损失可就大了。
工厂供电的继电保护装置也不能忽视。
这就像是给工厂供电系统请了一群保镖，时刻保护着它的安全。
过电流保护、电流速断保护、差动保护等等，各有各的本事。
就拿过电流保护来说，就像一个细心的管家，时刻盯着电流有没有超标，一旦超标，马上采取措施。
项目一工厂供电基本知识项目介绍电力系统由发电厂、电力网和电能用户组成的一个集发电、输电、变配电和用户的整体。
工厂供电系统由工厂降压变电所、高压配电线路、车间变电所及低压配电线路共同完成电能的供应和分配。
我国规定了电力系统各环节的额定电压。
电力系统的中性点通常采用不接地、经消弧线圈接地和直接接地三种运营方式。
通过此项目的学习，能说出电力系统图中的符号表示的含义，掌握电力网的电压等级，熟悉输配电运行过程及电力系统的中性点运行方式等。
任务一电力系统的基本概念任务目标1.理解电力系统和电力网的概念；2.了解工厂供电基本方式；3.能说出电力系统图中各符号的名称。
任务内容本任务主要学习电力系统的基本概念、发电厂的能源转换形式及类型、工厂供电方式和电力负荷类型等。
知识解读一、电力系统与发电厂1、电力系统（1）电力系统概念通过各种电压的电力线路，将发电厂、变电所和电力用户联系起来的一个集发电、输电、变电、配电和用电的整体，称电力系统。
为了充分利用动力资源，降低发电成本，发电厂多建在动力资源丰富而远离城市和电能用户的地方，因此需要输送电能。
为了降低输电线路的电能损耗，提高传输效率，由发电厂发出的电能，经过升压变压器升压后，再经过输电线路传输，这就是所谓的高压输电。
电能经高压输电线路送到距用户较近的降压变电所，经降压后分配给用户。
电力系统示意简图如图1-1-1所示。
图1-1-1电力系统示意简图（2）电力线路和电力网电力线路又称输配电线路，它是把发电厂、变配电所和电能用户连接起来纽带。
电力线路分为输电线路（电压在35kv及以上电力线路）和配电线路（电压在10kv及以下电力线路）。
在一般情况下，输电距离在50km以下的，采用35kv电压输电；在100km左右的，采用110kv电压输电；超过200km的采用220kv或更高的电压输电（我国高压输电的标准电压35kv,超高压输电电压有110kv、220kv、330kv、500kv等多种）。
《工厂供电》期末复习总汇前三章课本正文里面的知识点（填空/选择）：1、什么是工厂供电？答：工厂供电是指工厂所需电能的供应和分配。
2、工厂供电的基本要求？答：安全、可靠、优质、经济。
3、衡量电能的两个基本参数？答：电压、频率。
4、电压质量的包括哪些方面的要求？答：电压的偏差、波动及三相对称性。
5、电力变压器额定电压的选择？答：一次绕组：直接与发电机相连时，额定电压与发电机额定电压相同。
即高于同级电网额定电压5%；不与发电机相连时，额定电压与电网额定电压相同。
二次绕组：供电线路较长时，额定电压应比相联电网额定电压高10%；供电线路不长时，额定电压只需高于相联电网额定电压的5%。
6、电力系统中性点运行方式？答：中性点不接地、中性点经消弧线圈接地、中性点直接接地或经低电阻接地。
课后习题部分2—1电力负荷按重要程度分为哪几个级别？各级负荷对供电电源有什么要求？答：一级负荷：中断供电将造成人员伤亡或在政治上、经济上造成重大损失者，以及特别重要的负荷。
要求双电源供电，必要时增设应急电源。
二级负荷：中断供电，在政治、经济上造成较大损失者。
要求双电源供电，当负荷较小时可以专线供电。
三级负荷：不属于一、二级的负荷。
对供电电源无特殊要求。
2—2工厂用电设备按其工作制分为哪几类？什么叫负荷持续率？它表征哪类设备的工作特性？答：（1）分为三类：连续工作制、断续周期工作制、短时工作制（2）负荷持续率是一个工作周期内工作时间与工作周期的百分比值，表征断续周期工作制设备的工作特性。
2—3什么叫最大负荷利用小时？什么叫年最大负荷和年平均负荷？什么叫负荷系数？答：（1）是一个假想的时间。
在此时间内，电力负荷按年最大负荷Pmax或P30持续运行所消耗的电能，恰好等于该电力负荷全年实际消耗的电能。
（2）年最大负荷Pmax是全年中负荷最大工作班内消耗电能最大的半小时的平均功率，又叫半小时最大负荷P30。
（3）年平均负荷Pav就是电力负荷在一定时间t内平均消耗的功率，也就是电力负荷在该时间内消耗的电能Wt除以时间t的值。
填空1、工厂供电就要满足：安全、可靠、优质、经济等基本要求。
2、表征电能质量的几个指标有：电压、频率、供电连续可靠及谐波等。
3、工厂供电中的电压除了380/220V以外，还有：660V、3kV、6kV、10kV等电压。
4、低压配电系统，按其保护接地型式分为TN系统、TT系统和IT系统。
5、短路的原因主要有下面三个方面的原因：电气绝缘损坏、误操作、鸟兽害和其它等。
6、短路电流的计算方法有：欧姆法、标幺制法、短路容量法7、产生电弧的游离方式有：热电子发射、强电场发射、碰撞游离和热游离。
8、交流电弧的特点是：每半周电弧过零点一次，即电弧自动熄灭一次。
9、在电缆线路中的校验项目中，电缆是不要校验动稳定，这个由厂家来保证。
10、发电厂是将自然界存在的各种一次能源转换为电能的工厂。
11、在三相系统中，可能发生三相短路、两相短路和两相接地短路和单相短路等几种形式。
12、一级负荷中特别重要的负荷，除由_两_个独立电源供电外，还须备有应急电源_ ，并严禁其他负荷接入。
13、各种高低压开关属_一_次设备。
14、跌落式熔断器属于_非限流式__熔断器。
15、防雷装置所有接闪器都必须经过_引下线_与__接地装置__相连。
16、真空_断路器适用于频繁操作、安全要求较高的场所。
17、在三相短路电流常用的计算方法中，标幺制法_适用于多个电压等级的供电系统。
18、在工厂电路中，一次电路和二次电路之间的联系，通常是通过电流互感器_和_电压互感器_完成的。
19．我国规定的“工频”是50Hz,频率偏差正负0.2Hz，电压偏差正负 5% 。
20．衡量电能质量的指标主要有电压、频率和波形。
21．高压断路器具有能熄灭电弧的装置，能用来切断和接通电路中正常工作电流和断开电路中过负荷或短路电路。
22．短路的形式有：三相短路，两相短路，单相短路。
发生单相短路可能性最大。
三相短路的短路电流最大，因此造成的危害最大。
23．在三相四线制的接地中性线上，不允许装接熔断器。
工厂供电知识点总结1. 工厂供电概述2. 电力系统组成3. 电力系统的分类4. 电力负荷特点5. 供电系统的选择与设计6. 主要设备介绍7. 供电系统的维护与管理8. 节能与环保1. 工厂供电概述工厂供电是指工厂为生产和办公提供电能的系统，它是工厂正常运行的基础。
工厂供电作为工厂的重要基础设施，其稳定性和安全性对保障生产运营至关重要。
工厂的供电系统包括发电厂、输电系统、配电系统等组成部分，它们一般根据工厂的用电负荷特点而设计。
2. 电力系统组成工厂供电系统主要由发电厂、变电站、高压配电设备、低压配电设备、用电设备等构成。
发电厂是电力系统的起点，它产生电能并通过变电站将电能升压后输入到输电系统中。
输电系统将高压电输送至变电站，通过变电站的升降压设备将电压调整到合适的水平后输入到配电系统。
配电系统包括高压配电系统和低压配电系统，将电能输送至工厂各个用电设备，最终用于生产和办公。
电力系统的运行稳定性和安全性对工厂的生产运营至关重要。
3. 电力系统的分类根据供电系统的不同特点和运行要求，供电系统可以分为独立供电和公共供电两种。
独立供电是指工厂自行建立发电厂和配电系统，通过自有设备为自身提供电能。
公共供电是指工厂接入当地电网，通过当地的输电系统和配电系统获取电能。
在选择供电方式时，通常需要考虑工厂的用电负荷、稳定性要求、成本等因素。
4. 电力负荷特点工厂的用电负荷通常具有不确定性和季节性特点。
在生产周期内，工厂用电负荷会有高峰和低谷，而在不同季节也会有用电负荷的差异。
了解和分析工厂用电负荷特点，有助于合理设计供电系统，提高用电效率，并对节能和设备选型等方面提供参考。
5. 供电系统的选择与设计根据工厂的用电负荷特点和产业特点，合理选择和设计供电系统至关重要。
在设计供电系统时，需考虑工厂用电的多样性、用电负荷的稳定性要求、以及对可靠性和安全性的需求。
同时，还需要考虑电网接入方式、变电站的容量和配置、配电线路的布置等因素。

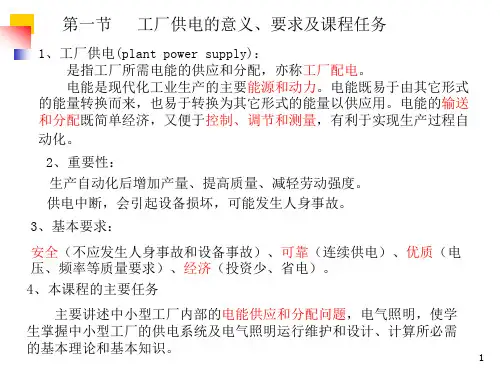

1工厂供电的概念、重要作用、基本要求。
工厂供电是指，工厂所需的电能的供应和分配。
重要作用:现代社会是建立在电能应用的基础之上的，电能在产品成本中所占的比重一般很小(除电化等工业外)，其重要性是在于工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率，降低生产成本，减轻工人的劳动强度。
如工厂供电突然中断，则对工业生产可能造成严重的后果。
例如某些对供电可靠性要求很高的工厂，即使是极短时间的停电，也会引起重大设备损坏，或引起大量产品报废，甚至可能发生重大的人身事故，给国家和人民带来经济上甚至政治上的重大损失。
基本要求：安全：在电能的供应、分配和使用中，不应发生人身事故和设备事故。
可靠：应满足电能用户对供电可靠性即连续供电的要求。
优质：应满足电能用户对电压和频率等质量的要求。
经济：供电系统的投资少，运行费用低，并尽可能地减少有色金属消耗量。
2.电压和频率是衡量电能质量的两个基本参数，3.三相交流电力系统的电源中性点有哪些运行方式?中性点非直接接地系统与中性点直接接地系统在发生单相接地故障时各有什么特点?中性点运行方式：中性点不接地系统、中性点经阻抗接地系统、中性点直接接地系统。
中性点非直接接地系统单相接地时，另两相对地电压升高为原来的根号3倍。
单相接地电容电流为正常运行时相线对地电容电流的3倍。
中性点经阻抗接地系统单相接地时，另两相对地电压升高为原来的根号3倍，减小了接地电流。
在单相接地电容电流大于一定值的电力系统中，电源中性点必须采取经消弧线圈接地的运行方式。
中性点直接接地系统单相接地时，另两相对地电压不变，变成单相接地短路。
4、低压配电系统中的中性线(N线)、保护线(PE线)和保护中性线(PEN线)各有哪些功能?TN—C系统、TN—S系统、TN-C-S系统、TT系统和IT系统各有哪些特点，各适于哪些场合应用?中性线(N线)的功能：一是用来接用额定电压为系统相电压的单相用电设备；二电是用来传导三相系统中的不平衡电流和单相电流；三是减小负荷中性点的电位偏移。
1. 将各种类型发电厂中的发电机、升压变压器、输电线路以及各类电力用户联系在一起构成的统一的整体就是电力系统，用以实现完整的发电、输电、变电、配电和用电。
2. 供电要求：安全、可靠、优质、经济。
小型电厂﹤﹦1000KV A3. 工厂供电：电能的供应与分配4. 中性点非有效接地方式：小电流接地系统；a)中性点不接地，b)中性点经消弧线圈接地.优点：在正常运行时，各相对地分布电容相同，三相对地电容电流对称且其和为零，各相对地电压为相电压。
这种系统中发生一相接地故障时，线间电压不变。
缺点：发生一相接地故障时，非故障相对地电压升高到原来相电压的3倍。
故障相电容电流增大到原来的3倍。
中性点直接接地方式：大电流接地系统；c)中性点直接接地。
优点：这种方式下的非故障相对地电压不变，电气设备绝缘按相电压考虑，降低设备绝缘要求。
在中性点直接接地的低压配电系统中，如为三相四线制供电，可提供380／220V两种电压，供电方式更为灵活。
缺点：这种运行方式发生一相对地绝缘破坏时，就构成单相短路，供电中断，可靠性会降低。
5. 低压配电系统的接地型式：中性线，保护线，保护中性线6. 决定用户供电质量的主要指标为电压、频率和可靠性7. 工厂供电的要求：安全：保障人身和设备安全。
可靠：对用户连续供电。
优质：电能的电压和频率等质量要求。
经济：投资省、运行维护费用低、节能和金属消耗量低。
8. 电压质量：(1)电压偏差(2)电压波动和闪变(3)电压波波形畸变(4)三相不对称10. TN系统：TN-C系统：整个系统的中性线N与保护线PE是合在一起的，电气设备不带电金属部分与之相连。
TN-S系统：配电线路中性线N与保护线PE分开，电气设备的金属外壳接在保护线PE上。
TN-C-S系统：TN-C和TN-S系统的综合，电气设备大部分采用TN-C 系统接线，在设备有特殊要求场合局部采用专设保护线接成TN-S形式TT系统：电源中性点直接接地，设备的外露可带电部分均各自经PE线单独接地。
《工厂供电》学习重点第一章概述1、对供电系统的基本要求；2、典型供电系统的组成及电能输送过程；具有总降压变电所的供电系统具有高压配电所的供电系统只有车间变电所的供电系统3、衡量电能质量的两个基本参数；4、电网、电力变压器、发电机的额定电压的确定（p12表1-1，p36习题1-1，1-2）；5、电源中性点的运行方式及其适用的电压等级；6、中性点不接地系统发生单相接地故障的结论；7、低压配电系统的接地形式；8、TN-S，TN-C，TN-C-S，TT系统保护接地的接线图，TN-S，TN-C，TN-C-S各自的特点及适用场合，各系统之间的比较。
第二章电力负荷1、用电负荷的分级以及对供电电源的要求；3、掌握用需要系数法确定计算负荷（注意：备用设备容量不考虑；断续周期工作制的设备容量如何确定p44）；4、几种常用的功率因数及其用途；5、掌握无功补偿容量的确定及补偿后负荷的计算；6、并联电容器的接线，无功补偿装置的装设位置，三种补偿方式的补偿范围及其优缺点。
第三章短路电流及其计算1、短路的形式；2、用标么值法计算短路电流；基准值的选取，各主要元件电抗标么值，三相短路电流，短路冲击电流和三相短路容量的计算。
3、一般电器短路电流的动、热稳定度的校验。
第四章变配电所及其一次系统1、几种常用的灭弧方法；2、熟悉高压一次设备（QF、QS 、QL、FU）的图形文字符号、作用、特点。
3、高压一次设备的选择校验项目（表4-1）；4、高压断路器的选择及校验；4、10/0.4kV配电变压器的常用联接组别及Dyn11的优点;5、变压器的台数与容量的选择条件及计算；6、电流（压）互感器的变比，使用注意事项，常用接线方式的特点及适用场合（会画接线图）;7、变配电所的送电及停电操作（断路器及隔离开关的操作顺序）p186-187。
第五章电力线路1、高、低压配电线路的接线方式及其特点；2、电缆，架空线路，车间（室内）绝缘电线的结构特点；3、导线与电缆截面的选择。
工厂供电知识点工厂供电那些事儿工厂供电，这可是个相当重要的领域！咱先来说说啥是工厂供电。
简单说，就是给工厂里的各种设备、生产线啥的提供稳定、可靠、安全的电力，让工厂能顺顺利利地运转起来。
就拿我之前参观过的一家汽车零件加工厂来说吧。
一进工厂，那轰隆隆的机器声，闪烁的指示灯，还有忙碌的工人师傅们，都让我深切感受到电的重要性。
当时我注意到一个细节，有台大型冲压机床突然停了下来，工人们一下子紧张起来。
后来一查，原来是供电出了点儿小问题，电压不稳定，导致机床自动保护停机了。
这一下子，整个生产线的节奏都被打乱了，损失可不小。
所以说啊，工厂供电要是不靠谱，那麻烦可大了去了！咱们先聊聊工厂供电的电源和电压选择。
工厂的电源一般有两种来源，一种是从电力系统的公共电网获取电能，另一种是工厂自己搞个发电设备，比如柴油发电机啥的。
这选择可大有讲究，得看工厂的规模、用电量、用电可靠性要求等等。
要是用电量不大，对供电可靠性要求也不高，从公共电网接电就行，经济又实惠。
但要是像那种大型的、不能随便停电的工厂，就得考虑自己弄个备用电源，以防万一。
再说电压，这也不是随便选的。
电压高了，传输过程中的损耗小，但设备成本高；电压低了，设备成本低，可传输损耗大。
所以得综合考虑，找个平衡点。
比如说，一般小型工厂，用个 380V 的三相电就差不多；大型工厂，可能就得用上 10kV 甚至更高电压的电了。
工厂供电的线路布置也很关键。
电线就像工厂的血管，得布置得合理、安全。
我记得在那个零件加工厂里，电线都是沿着厂房的墙壁和天花板整齐地铺设着，还套着保护管。
而且不同用途的电线还分颜色，这样出了问题一看就知道是哪条线有毛病。
这可都是为了保证供电的稳定和安全，一点都马虎不得。
还有变压器，这可是工厂供电的重要设备。
它能把高压电变成适合工厂设备使用的低压电。
选择变压器的时候，得考虑工厂的负载大小、功率因数这些因素。
要是变压器选小了，带不动设备；选大了，又浪费钱。
工厂供电知识点工厂供电是指为工厂提供可靠、经济、安全的电力供应的技术和措施。
现代工厂的生产和管理离不开电力，因此掌握工厂供电知识点对于确保工厂生产的顺利进行非常重要。
一、电压等级工厂供电的电压等级分为高、中、低压三个等级。
其中高压电力主要用于送电，而中、低压电力则用于生产用电和辅助设备供电。
高、中、低压电力的使用场景不同，因此供电设备也有所不同。
工厂用电中主要采用中、低压电力。
中压电力的电压等级为10KV，适用于大型工厂的生产用电和辅助设备供电。
低压电力的电压等级为380V或220V，适用于小型工厂或需求量较小的设备供电。
初步理解工厂所需用电的电压等级，有助于合理规划供电设备的选型以及现场供电的布置。
工厂供电设备包括变压器、配电柜、开关柜等。
变压器是将高压电力变成中、低压电力的装置，发挥着电力传输的重要作用。
配电柜是集中放置保护及计量用设备的箱体，是输配电系统的关键部件。
开关柜是用于保护和控制电网络系统的开断装置。
电力设备的选型和布局需要根据具体情况进行，以确保设备能够正常运转和供应足够的电力。
三、电力负荷电力负荷是指所需供电电功率的大小。
电力负荷大小直接决定了供电设备的选型、设计和布置。
因此，合理估计工厂用电负荷是工厂供电设计的关键。
在进行电力设计前，需要对电力负荷做出精确的预估，包括设备负荷、照明负荷、动力负荷等方面，确保正确选用变压器和开关柜的额定容量。
电力安全是工厂供电中最重要的问题之一。
若电力设备使用不当，会给人员和设备带来安全隐患。
因此，加强电力安全管理和教育非常必要。
首先，要确保安全用电制度的落实。
制定相关安全规范，制定安全操作规程。
其次，要建立健全的安全检查机制，及时发现并解决安全隐患。
此外，还应配备专业的电力安全保障人员，协助运营人员进行安全检修和排查。
五、电力节能电力节能对于工厂供电的质量和成本都有着非常重要的影响。
加强电力节能意识和措施，对于提高企业竞争能力和降低生产成本非常有益。
工厂供电知识点总结一、电力系统结构1.1 电力系统概述电力系统是指将发电厂发出的电能，经过输电线路、变电站、配电网等设备输送到用户用电设备中的整个系统。
它由发电厂、变电站、输配电系统和用户构成。
1.2 发电厂发电厂是将各种能源（水能、火力、核能等）转换成电能的场所，它主要包括发电设备、发电机、汽轮机等。
1.3 变电站变电站是将输送来的高压交流电（HV）、超高压直流电（HVDC）或特高压交流电（UHV）等电力，转换成适合送输的低压配电电压等级的设施。
它主要包括变压器、开关设备、保护设备等。
1.4 输配电系统输配电系统主要包括输电线路、配电线路等，它是将发电厂发出的电能经变电站输电到用户用电设备的系统。
输电线路主要承担长距离输电任务，配电线路主要承担近距离配电任务。
1.5 用户用电设备用户用电设备是指利用电力系统供电的各种电气设备，包括发电厂、变电站、输配电系统等。
二、电力系统工作原理2.1 电力的发电电力的发电是指将各种能源如水能、火力能、核能等转换成电能的过程，主要包括发电厂的工作过程。
2.2 电力的输电电力的输电是指利用输电线路、变电站等设施将发电厂发出的高压电力输送到用户用电设备的过程，主要是高压电力的输送。
2.3 电力的配电电力的配电是指将输送来的高压电力通过变电站变压，然后经过配电线路供电给用户用电设备的过程。
2.4 电力的供电电力的供电是指将用户用电设备供给所需要的电能的过程，是电力系统的最后一道工序。
三、电力系统的运行管理3.1 电力系统的调度电力系统的调度是指根据用户的用电负荷情况、发电厂的发电能力等条件，合理调配电力资源的过程，以保证电力系统的运行稳定。
3.2 电力系统的计划电力系统的计划是指根据电力系统的负荷预测、输电线路的维护等情况，合理制定电力系统的运行计划。
3.3 电力系统的监控电力系统的监控是指采用自动化监控系统和远程监控系统等手段，实时监测电力系统的运行情况，以及及时发现和处理电力系统的故障。
第一章绪论1.电力系统(就是包括不一样类型旳发电机，配电装置，输、配电线路，升压及降压变电所和顾客，他们构成一种整体，对电能进行不间断旳生产和分派)2.提高输电电压旳意义（将增大送电送容量和距离，节省有色金属，减少线路造价，减少电压损耗，提高电压质量，减少送电线路功率及能量损耗。
）3.电网旳额定电压旳规定及有关计算（重点）（1.发电机旳额定电压比电网电压高5%便是为了赔偿电网上旳电压损失。
2.变压器旳二次额定电压比电网和用电设备旳额定电压高10%。
）4.决定工厂顾客供电质量旳指标（电压、频率、可靠性）5.根据对供电可靠性旳规定，用电负荷旳三个级别（1.一级负荷：导致人身伤亡。
将在政治、经济上导致重大损失者、将影响有重大政治。
经济意义旳用电单位旳正常工作者）二级负荷：将在政治、经济上导致较大损失者。
将影响重要用电单位旳正常工作者。
三级负荷：不属于一级和二级负荷者)第二章负荷计算1.计算负荷（计算负荷是根据已知旳工厂旳用电设备安装容量确定旳、预期不变旳最大假想负荷）2.用电设备旳工作制（1.持续运行工作制2.短时运行工作制3.断续周期工作制）3.需要系数法求计算负荷（重点）4.附加系数法求计算负荷5.变压器旳功率损耗6.按经济电流密度选择导线旳截面积第三章工厂供电系统1.工厂供电系统构成(总降压变电所、配电所、车间变电所、高压用电设备)2.理解工厂供电系统旳技术经济指标（可靠性；电能质量；运行、维护及修理旳以便机灵过程度；自动化程度；建筑设施旳寿命；占地面积；新型设备旳运用）3.工厂厂区供电电压、工厂厂区高压配电电压、1000V如下配电电压旳选择p324.变电所、配电所、总降压变电所位置旳选择原则（总降压变电所旳位置应尽量靠近负荷中心。
同步还要考虑电源旳进线方向）5.理解变压器具有过负荷潜力旳原因(1.变压器在运行时，负荷不也许保持恒定不变，在昼夜24h中，诸多时间低于，甚至远远低于变压器旳额定容量值。
工厂供电是指工厂所需电能的供应和分配，亦称工厂配电工厂供电的基本要求：1安全在电能的供应，分配和使用中，不应发生人身事故和设备事故2可靠满足电能用户对供电可靠性即连续供电的要求3优质满足电能用户对电压和频率等质量的要求4经济供电系统的投资要少，运行费用要低，并尽可能的节约电能和减少有色金属消耗量一般中型工厂的电源进线电压是6-10kv发电厂的几种形式水力发电厂火力发电厂核能发电厂风力，地热及太阳能等发电厂由各级电压的电力线路将一些发电厂，变电所和电力用户联系起来的一个发电，输电，变电，配电，和用电的整体，亦称电力系统工厂的自备电源有哪些1采用柴油发电机组的自备电源2采用交流不停电电源的自备电源一般交流电力设备的额定功率为50HZ，此频率统称“工频”工频的偏差一般不超过0.5HZ，如果电力系统容量达到3000MW或以上时，频率偏差则不得超过0.2HZ。
在电力系统正常的情况下，频率偏差不应超过1HZ高压——指设备对地电压在250V以上者低压——指设备对地电压在250V及以下者高压——指额定电压在1000V以上者低压——指额定电压在1000V及以下者电压偏差或称电压偏移，是指给定瞬间设备的端电压U与设备额定电压Un之差对额定电压Un的百分值电压波动是指电网电压有效值（方均根值）的连续快速变动以用户公共供电点的相邻最大与最小的电压方均根值Umax与Umin之差对电网额定电压Un的百分值来表示电压波动的产生与危害电压波动是由于负荷急剧变动的冲击性负荷所一起的。
负荷急剧变动，使电网的电压损耗相应变动，从而使用户公共供电点的电压出现波动现象危害：电网电压波动可影响电动机的正常启动，甚至使电动机无法启动；会引起同步电动机的转子震动；可使电子设备和电子计算机无法正常工作；可使照明灯光发生明显的闪变。
这种引起灯光闪变的波动电压成为闪变电压电力系统的中性点运行方式在三相交流电力系统中，作为供电电源的发电机和变压器的中性点有三种运行方式：1电源中性点不接地；2中性点经阻抗接地；3中性点直接接地；前两种合称为小接地电流系统，亦称中性点非有效接地系统，或称中性点非直接接地系统。
供电技术期末复习资料本资料仅供参考题型选择题（10 x 2 = 20） 20%判断题（10 x 1 = 10） 10%论述题（3 x = 35） 35%计算题（2 x = 35） 35%论述题1.电力系统中性点运行方式有哪些？各自有什么特点？答：电力系统中性点接地方式有两大类:一类是中性点直接接地或经过低阻抗接地，称为大接地电流系统；另一类是中性点不接地，经过消弧线圁或高阻抗接地，称为小接地电流系统。
其中采用最广泛的是中性点接地、中性点经过消弧线圁接地和中性点直接接地等三种方式。
1）.中性点不接地系统的优点：这种系统发生单相接地时，三相用电设备能正常工作，允许暂时继续运行两小时之内，因此可靠性高，其缺点：这种系统发生单相接地时，其它两条完好相对地电压升到线电压，是正常时的√ 3 倍，因此绝缘要求高，增加绝缘费用。
2 ）.中性点经消弧线圁接地系统的优点：除有中性点不接地系统的优点外，还可以减少接地电流；其缺点：类同中性点不接地系统。
3 ）.中性点直接接地系统的优点：发生单相接地时，其它两完好相对地电压不升高，因此可降低绝缘费用；其缺点：发生单相接地短路时，短路电流大，要迅速切除故障部分，从而使供电可靠性差。
2.论述定时限过电流保护工作原理，并简述如何整定过电流保护！（动作电流保护和动作时间保护）？答：所谓定时限，是指过电流保护的动作时限是固定的，与通过其上电流的大小无关。
为保证在正常情况下各条线路上的过电流保护绝对不动作，显然保护装置的起动电流必须整定得大于该线路上出现的最大负荷电流；同时还必须考虑在外部故障切除后电压恢复，负荷自起动电流作用下保护装置必须能够返回，其返回电流应大于负荷自起动电流。
一般情况下，负荷自起动电流大于最大负荷电流，因此往往以负荷自起动电流决定过电流保护的起动电流。
正常运行时，1KA、2KA、KT、KS的触点都是断开的，当被保护区故障或电流过大时，1KA 或2KA动作，通过其触点起动时间继电器KT，经过预定的延时后，KT的触点闭合，将断路器QF的跳闸线圈YR接通，QF跳闸，同时起动了信号继电器KS，信号牌掉下，并接通灯光或音响信号。
这样，不正常状态或故障被切除。
3.什么叫最大负荷利用小时，什么叫最大负荷和年平均负荷，什么叫负荷系数？答：最大负荷利用小时就是在最大功率下能够运行的时长。
最大负荷是指一年中典型日负荷曲线！全年至少出现3次的最大负荷工作班内的负荷曲线）中的最大负荷，即30min内消耗电能最大时的平均负荷。
平均负荷是指电力负荷在一年内的平均值。
负荷系数是指平均负荷与最大负荷之比，它反映了负荷的平稳程度。
4.什么叫速断保护？速断保护和过电流保护有什么区别？答：为了克服过电流保护在靠近电源端的保护装置动作时限长，采用提高整定值，以限制动作范围的办法，这样就不必增加时限可以瞬时动作，其动作是按躲过最大运行方式下短路电流来考虑的，所以不能保护线路全长，它只能保护线路的一部分，系统运行方式的变化影响电流速断的保护范围。
速断保护和过电流保护的区别：1）. 过电流和速断保护的区别就是过电流很多部分是按时间阶梯进行整定；然而速段保护不可以设定时间阶梯。
2）. 速断保护是在故障不排除的情况下，不允许动作返回的。
3). 速断保护尤其是瞬时速断保护，是没有时间阶梯差的，它的动作依靠动作电流，而不是时间差。
5.论述变压器数量与容量如何选择？变压器一般有哪些继电保护？答：对于一般生产车间，尽量装设一台变压器，其额定容量应大于用电设备的总计算负荷，且应有适当富裕容量。
对于有一、二级负荷的车间，要求两个电源供电时，应选用两台变压器，每台变压器容量应能承担全部一、二级负荷的供电。
如果与相邻车间有联络线时，当车间变电所出现故障时，其一、二级负荷可通过联络线保证继续供电，亦可只选用一台变压器。
对于随季节变动较大的负荷，为了使运行经济，减少变压器空载损耗，也宜采用两台变压器，以便在低谷负荷时，切除一台。
凡选用两台变压器的变电所，任一台变压器单独投入运行时，必须能满足变电所总计算负荷70%的需要和一、二级负荷的需要。
对第三级负荷供电的总降变电所，或者有少量一、二级负荷，但可由邻近企业取得备用电源时，可只装设一台主变压器；其额定容量应大于企业全部车间变电所计算负荷的总和，并考虑15%～25%的富裕。
当企业中一、二级负荷占全部负荷比重较大时，应装设两台主变压器，两台主变压器之间互为备用。
当一台出现事故或检修时，另一台能承担全部一、二级负荷。
变压器容量的选择：确定负荷类型，选定典型日负荷曲线。
确定等值空气温度θδ；IEC标准中的环境温度不是环境的平均温度，而是等值空气温度，其含意是：在的时间间隔内，在负载下，如维持θδ不变，则绝缘的劣化等于空气温度自然变化时的绝缘劣化；根据预计出的最大负荷值(千伏安)，查表确定所选变压器的额定质量Sn。
根据环境条件及负菏类型，确定工作变压器的正常过负荷能力。
按照上述方法选择变压器容量，在实际运行中还应接受最大负荷持续运行允许时间的约束；才能保证安全。
变压器一般的继电保护：(1) 差动保护或电流速断保护：反应变压器的内、外部故障，瞬时动作于跳闸。
(2) 瓦斯保护：应变压器的内部故障或油面降低，瞬时动作于信号或跳闸。
(3) 过电流保护：应变压器外部短路引起的过电流，带时限动作于跳闸，可作为上述保护的后备。
(4) 过负荷保护：应过载而引起的过电流，一般作用于信号。
(5) 温度保护：应变压器油、绕组温度升高或冷却系统的故障，作于信号或跳闸。
6.什么叫计算负荷？为什么计算负荷通常采用半小时最大负荷？正确确定计算负荷有何意义？答：计算负荷也称需要负荷或最大负荷。
计算负荷是一个假想的持续负荷，其热效应与某一段时间内实际变动负荷所产生的最大热效应相等。
在配电设计中，通常采用30分钟的最大平均作为按民热条件选择电器工导体的依据。
计算负荷通常采用半小时最大负荷的原因：一般中小截面导体的发热时间常数τ为10min以上，根据经验表明，中小截面导线达到稳定温升所需时间约为 3τ=3×10＝30！min），如果导线负载为短暂尖峰负荷，显然不可能使导线温升达到最高值，只有持续时间在30min以上的负荷时，才有可能构成导线的最高温升。
计算负荷的意义：根据计算负荷按允许发热条件来确定发电机组和变压器的容量，选择供电系统的导线截面，确定提高功率因数的措施，选择及整定保护设备以及校验供电电压的质量等等。
所以，电力负荷的计算是整个工程供电设计的依据，接关系到工程的供电质量和经济指标。
选择填空题1.电源及其选择电力用户可由多种电源供电，以满足不同设备对电力和供电可靠性的需要。
直接来自电力系统的电源是绝大多数电力用户的主要电能来源，它为用户提供了满足长期稳定持续供电需要的大宗电能，属于正常电源。
除正常电源外，用户根据需要可以设置一些应急电源，以备正常电源故障中断时的急需之用。
譬如，独立于正常电源的备用发电机组、独立于正常电源的备用馈电线路、蓄电池组、不间断电源（UPS）等。
各级用电负荷的供电电源和供电方式，应根据负荷对供电可靠性的要求和地区供电条件，按下列原则考虑确定：（1）一级负荷应由两个独立电源供电，有特殊要求的一级负荷，两个独立电源应来自两个不同的地点。
两个供电电源应在设备的控制箱内实现自动切换，切换时间应满足设备允许中断供电的要求。
除正常电源外，还需增设应急电源。
（2）二级负荷应由两回线路供电，并可在配电装置内实现切换，当一回线路故障时，应不影响另一回线路供电。
当负荷较小或取得两回线路有困难时，可由一回专用线路供电。
小容量负荷可以采用一路电源加不间断电源，或一路电源加设备自带的蓄电池组在末端实现切换。
（3）三级负荷对供电方式无特殊要求，但在不增加投资或经济允许的情况下，也应尽量提高供电可靠性。
2.负荷计算的方法及应用范围负荷计算方法有：需要系数法、利用系数法、二项式系数法、单位面积功率计算法、单位产品功率计算法等。
1）.需要系数法应用的前提: 需要系数法适用于用电设备台数较多，设备容量差别不大的场合，当用电设备组的设备台数较小时，需要系数法的计算结果往往较小，对于设备台数为3台及以下的用电设备组，其计算负荷应取各设备功率之和；4台用电设备的计算负荷应取设备功率之和乘以0.9的系数。
这种方法比较简单，应用广泛，尤其适用于配，变电所得负荷计算。
2).利用系数法采用利用系数求出最大负荷班的平均负荷，再考虑设备台娄和功率差异的影响，乘以与有效台数有关的最大系数求得计算负荷；这种方法的理论依据是概率论和数理统计，因而计算结果比较接近实际，适用于各种范围的负荷计算，但计算过程繁琐。
3)、二项式系数法：将负荷分为基本负荷和附加负荷，后者考虑一定数量大容量设备影响；这种方法的范围及计算结果一般比实际的结果偏大。
4)、单位面积功率法、单位指标法、单位产品耗电量法等，可用于初步设计用电量指标的估算，对于住宅建筑，在设计各阶段均可使用单位面积功率法；在用电设备功率和台数无法确定时，或者设计前期，这种方法是确定设备负荷的主要方法。
单位面积功率法、单位指标法、单位产品耗电量法多用于设计的前期的计算，如可行性研究和方案设计阶段；需要系数法，利用系数法多用于初步设计和社工图设计。
3.电压负感器常用的接线方式a）：一个单相电压互感器的接线，用于对称的三相电路，二次可接仪表或继电器。
b）：两个单相电压互感器的V/V形接线，可以测量相间线电压，但不能测量相电压。
c）：三个单相电压互感器接成Y0/Y0形，可供给要求测量线电压的仪表或继电器，以及供给要求相电压的绝缘监察电压表。
d）：一台三相五芯柱电压互感器接成Y0/Y0/Δ（开口三角形）。
4.导线的单位长度电抗（x0）P48 公式2-405.电能质量概述1）. 电能质量电能质量包括四个方面的相关术语和概念:电压质量(V oltagequality)即用实际电压与额定电压间的偏差(偏差含电压幅值,波形和相位的偏差),反映供电企业向用户供给的电力是否合格；电流质量(Current quality)即对用户取用电流提出恒定频率.正弦波形要求,并使电流波形与供电电压同相位,以保证系统以高功率因数运行,这个定义有助于电网电能质量的改善,并降低网损；供电质量(qualityofsupply)包含技术含义和非技术含义两个方面:技术含义有电压质量和供电可靠性；非技术含义是指服务质量(qualityofservice)包括供电企业对用户投诉的反应速度和电力价格等；用电质量(qualityofconsumption)包括电流质量和非技术含义,如用户是否按时.如数缴纳电费等,它反映供用双方相互作用与影响用电方的责任和义务。
电能质量可定义为导致用电设备故障或不能正常工作的电压，电流或频率偏差，其内容涉及频率偏差，电压偏差，电磁暂态，供电可靠性，波形失真，三相不平衡及电压波动和闪变等。
