输电线路的防雷保护

输电线路防雷措施在输电线路遭受雷击时，雷电会对输电线路造成过电压冲击，破坏输电线路的绝缘层使其出现闪络或产生涉漏电弧的现象，严重时可能会导致输电线路发生相间短路或者对地短路的故障，进而导致事故跳闸，如果不能在受到雷击的输电线路进行有效的处理措施，则会导致电力系统的供电中断，影响人们的日常生产和生活。

输电线路的防雷措施有：（1）避雷线（架空地线）：沿全线装设避雷线是目前为止110KV及其以上架空线最重要和最有效的防雷措施。

35KV及以下一般不全线架设避雷器，因为其绝缘水平较低，即使增加绝缘水平仍很难防止直击雷，可以靠增加绝缘水平使线路在短时间故障情况运行，主要靠消弧线圈和自动重合闸装置。

（2）降低杆塔接地电阻：这是提高线路耐雷水平和减少反击概率的主要措施，措施有采用多根放射状水平接地体、降阻模块等。

反击是当雷电击到避雷针时，雷电流经过接地装置通入大地。

若接地装置的接地电阻过大，它通过雷电流时电位将升的很高，作用在线路或设备的绝缘体，可使绝缘发生击穿。

接地导体由于地电位升高可以反过来向带电导体放电的这种现象叫“雷电反击”。

（3）加强线路的绝缘：如增加绝缘子的片数、改用大爬距悬式绝缘子、增大塔头空气距离。

在实施上有很大的难度，一般为提高线路的耐雷水平，均优先采用降低杆塔接地电阻的方法。

（4）耦合地线：在导线的下方加装一条耦合地线，具有一定的分流作用和增大导地线之间的耦合系数，可提高线路的耐雷水平和降低雷击跳闸率。

（5）消弧线圈：能使雷电过电压所引起的单相对地冲击闪络不转变为稳定的工频电弧，即大大减少建弧率和断路器的跳闸次数。

（6）避雷器：不作密集安装，仅用作线路上雷电过电压特别大或绝缘薄弱的防雷保护。

能免除线路的冲击闪络，使建弧率降为零。

（7）不平和绝缘：为了避免线路落雷时双回路同事闪络跳闸而造成的完全停电的严重局面，当采用通常的防雷措施都不能满足要求时，在雷击线路时绝缘水平较低的线路首先跳闸，保护了其他线路。

输电线路的防雷措施输电线路防雷设计的目的是提高线路的防雷性能，降低线路的雷击跳闸率。

在确定线路防雷的方式时，应综合考虑系统的运行方式、线路电压等级和重要程度、线路经过地区雷电活动的强弱、地形地貌特点、土壤电阻率等自然条件，并参考当地原有线路的运行阅历，经过技术经济比较，实行合理的爱护措施。

除架设避雷线措施之外，还应留意做好以下几项措施。

1.接地装置的处理(1)高压输电线路耐雷水平随杆塔接地电阻的增加而降低。

电压等级越高，降低杆塔接地电阻的作用将变得更加重要。

对土壤电阻率较高地区，应选择更换接地网形式和置换土壤的方法，达到降阻。

在雷击多发区域，主网线路杆塔接地电阻应保证小于10Ω，山区也应小于15Ω。

在雷雨季节前，对雷击多发区域线路应按规程要求的方法，进行杆塔接地电阻测量。

(2)接地装置埋深，要求大干0.6 m，采纳增大截面的接地引下线，引下线(热镀锌)表面要进行防腐处理。

严格根据规程执行接地装置的开挖检查制度。

重点检查接地装置的埋深、接头和截面的测量，对不合格的准时进行处理。

(3)降低杆塔接地电阻，还需要确保架空地线、接地引下线、地网相互之间的良好连接。

2.减小外边相避雷线的爱护角或者采纳负角爱护在以往进行防雷设计时，只要求遵照规程规定满意杆塔避雷线爱护角的要求就行了，忽视了山坡对防雷爱护角的影响，则造成了杆塔防雷爱护角不能满意防雷设计的实际要求，增加了线路闪络次数，影响了电网平安运行。

针对山区运行线路简单受绕击的状况，建议采纳有效屏蔽角公式计算校验杆塔有效爱护角，以便设计时针对爱护角偏大状况实行相应措施削减雷电绕击概率。

3.加强绝缘和采纳不平衡绝缘方式在雷电活动剧烈地段、大跨越高杆塔及进线段，应增加绝缘子片数。

由于这些地方落雷机会较多，塔顶电位高，感应过电压大，受绕击的概率也较大，通过适当增加绝缘子片数，增大导线和避雷线间的距离，达到加强绝缘的目的。

规程规定:全超群过40m的有地线杆塔，每增高10m应增加一片绝缘子。

线路防雷四原则和具体措施
线路防雷的四原则如下：
1. 保护导线不受或少受雷直击。

2. 雷击塔顶或避雷线时不使或少使绝缘发生闪络。

3. 当绝缘发生冲击闪络时，尽量减小由冲击闪络转变为稳定电力电弧的概率，从而减少雷击跳闸率次数。

4. 即使跳闸也不中断电力的供应。

具体措施如下：
1. 合理选择输电线路路径，避开易遭受雷击的地段，如雷暴走廊、潮湿盆地、土壤电阻率突变地带等。

2. 降低杆塔接地电阻、提高耦合系数、减小分流系数、加强高压输电线路绝缘等，以提高高压输电线路的耐雷水平。

3. 根据地区的地貌、地形、地质以及土壤状况与接地电阻的合理水平，找出可能存在薄弱环节或缺陷，因地制宜地采取措施。

请注意，上述措施并不能保证线路完全不受雷击，雷电活动具有复杂性和随机性，因此应综合考虑各种因素，采取多种措施，以最大程度地减少雷击对线路的危害。

第八章电力系统雷电防护本章分析输电线路、发电厂和变电所以及旋转电机的防雷保护原理及措施。

§8-1 输电线路的防雷保护输电线路分布面积广,易受雷击,所以雷击是引起线路跳闸的主要起因。

同时,雷击以后雷电波将沿输电线侵入变电所,给电力设备带来危害, 因此对线路防雷保护应予以充分重视和研究。

根据过电压的形成过程,一般将线路发生的雷击过电压分为两种,一种是雷击线路附近地面, 由于电磁感应所引起的,称为感应雷过电压。

另一种是雷击于线路引起的称为直击雷过电压。

运行经验表明,直击雷过电压对高压电力系统的危害更为严重。

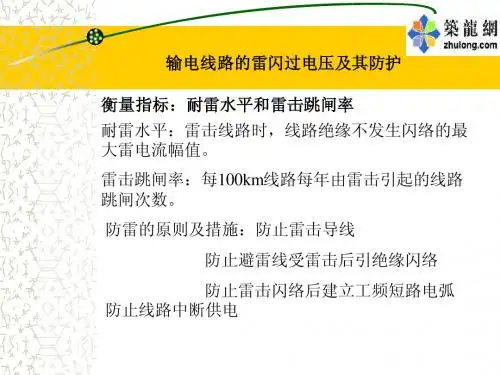

输电线路的耐雷性能和所采用防雷措施的效果在工程计算中用耐雷水平和雷击跳闸率来衡量。

耐雷水平是指雷击线路时线路绝缘不发生闪络的最大雷电流幅值。

线路的耐雷水平较高,就是防雷性能较好。

雷击跳闸率是指折算为统一的条件下,因雷击而引起的线路跳闸的次数, 此统一条件规定为每年40个雷暴日和100km的线路长度。

应该指出,由于雷电放电的复杂性,通过工程分析得到的计算结果可以作为衡量线路防雷性能的相对指标,而运行经验的积累和实施对策的分析则应是十分重视的。

输电线路防雷一般采取下列措施 :1 .防止雷直击导线沿线架设避雷线,有时还要装避雷针与其配合。

在某些情况下可改用电缆线路,使输电线路免受直接雷击。

2 .防止雷击塔顶或避雷线后绝缘闪络输电线路的闪络是指雷击塔顶或避雷线时,使塔顶电位升高。

为此,降低杆塔的接地电阻,增大耦合系数,适当加强线路绝缘,在个别杆塔上采用线路型避雷器等,是提高线路耐雷水平,减少绝缘闪络的有效措施。

3 .防止雷击闪络后转化为稳定的工频电弧当绝缘子串发生闪络后,应尽量使它不转化为稳定的工频电弧,不建立这一电弧,则线路就不会跳闸。

适当增加绝缘子片数,减少绝缘子串上工频电场强度,电网中采用不接地或经消弧线圈接地方式,防止建立稳定的工频电弧。

4 .防止线路中断供电可采用自动重合闸,或双回路、环网供电等措施,即使线路跳闸,也能不中断供电。

输电线路的防雷措施
1.架设避雷线使雷直接击在避雷线上，保护输电导线不受雷击。

减少流入杆塔的雷电流，对输电导线有耦合作用，抑制感应过电压。

2.增加绝缘子串的片数加强绝缘。

3.减低杆塔的接地电阻可快速将雷电流引泄入地。

4.装设管型避雷器或放电间隙以限制雷击形成过电压。

5.装设自动重合闸预防雷击造成的外绝缘闪络使断路器跳闸后的停电现象。

6.采用消弧圈接地方式。

7.架设耦合地线增加对雷电流的分流。

8.不同电压等级输电线路，避雷线的设置：
（1）500KV及以上送电线路，应全线装设双避雷线，且输电线路愈高，保护角愈小（有时小于20°）。

在山区高雷区，甚至可以采用负保护角。

（2）220～330KV线路，一般同样应全线装设双避雷线，一般杆塔上避雷线对导线的保护角为20～30°。

（3）110KV线路一般沿全线装设避雷线，在雷电特别强烈地区采用双避雷线。

在少雷区或运行经验证明雷电活动轻微的地区，可不沿线架设避雷线，但杆塔仍应随基础接地。

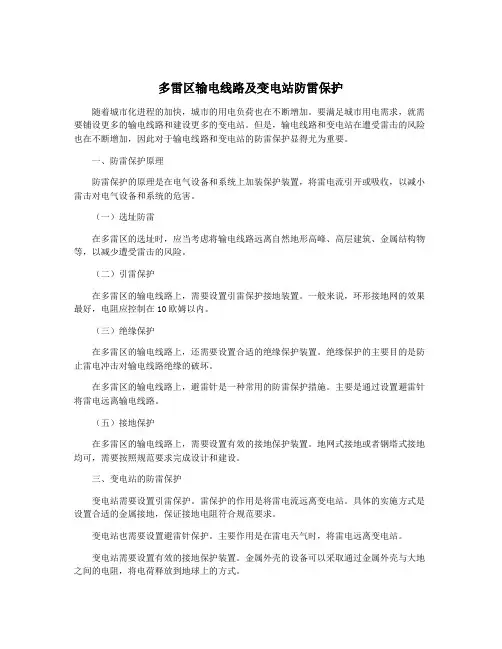

多雷区输电线路及变电站防雷保护随着城市化进程的加快，城市的用电负荷也在不断增加。

要满足城市用电需求，就需要铺设更多的输电线路和建设更多的变电站。

但是，输电线路和变电站在遭受雷击的风险也在不断增加，因此对于输电线路和变电站的防雷保护显得尤为重要。

一、防雷保护原理防雷保护的原理是在电气设备和系统上加装保护装置，将雷电流引开或吸收，以减小雷击对电气设备和系统的危害。

（一）选址防雷在多雷区的选址时，应当考虑将输电线路远离自然地形高峰、高层建筑、金属结构物等，以减少遭受雷击的风险。

（二）引雷保护在多雷区的输电线路上，需要设置引雷保护接地装置。

一般来说，环形接地网的效果最好，电阻应控制在10欧姆以内。

（三）绝缘保护在多雷区的输电线路上，还需要设置合适的绝缘保护装置。

绝缘保护的主要目的是防止雷电冲击对输电线路绝缘的破坏。

在多雷区的输电线路上，避雷针是一种常用的防雷保护措施。

主要是通过设置避雷针将雷电远离输电线路。

（五）接地保护在多雷区的输电线路上，需要设置有效的接地保护装置。

地网式接地或者钢塔式接地均可，需要按照规范要求完成设计和建设。

三、变电站的防雷保护变电站需要设置引雷保护。

雷保护的作用是将雷电流远离变电站。

具体的实施方式是设置合适的金属接地，保证接地电阻符合规范要求。

变电站也需要设置避雷针保护。

主要作用是在雷电天气时，将雷电远离变电站。

变电站需要设置有效的接地保护装置。

金属外壳的设备可以采取通过金属外壳与大地之间的电阻，将电荷释放到地球上的方式。

四、总结随着城市化进程的加快，输电线路和变电站的建设和使用将越来越广泛。

在多雷区，设计合理的防雷保护措施至关重要。

选址防雷、引雷保护、避雷针保护、绝缘保护、接地保护等都是防雷保护的重要手段。

在进行建设时，需要根据实际情况选择合适的防雷保护措施，达到保障设备和人员安全的目的。

输电线路雷击原因与防雷措施一、雷击原因雷电是一种自然现象，由于地球表面和云层之间电位差的存在，当电位差达到一定程度时，空气中的电荷会产生强烈的电弧放电。

输电线路在这种强电场的作用下，可能发生雷击。

1.1 天气因素天气是导致输电线路雷击的一个主要原因。

当遇到雷暴天气时，地球表面电势将会产生明显的变化，同时云层中的电荷分布也会非常不稳定，这些天气因素都可能造成雷电现象的发生，对输电线路带来影响。

1.2 空气湿度当空气湿度较大时，空气中的氧分子与水分子往往会被电场电离，释放出自由电子和空穴，这会导致电势在输电线路上的不均匀分布，从而容易引发雷击。

1.3 输电线路结构和形状输电线路的结构和形状对雷电的感应也有很大的影响。

若线路较长且周边的杂物较少，那么雷电流就比较容易进入导线内部，此时输电线路就比较容易受到雷击。

二、防雷措施为了防止输电线路发生雷击，可以采取以下几种防雷措施。

2.1 安装避雷针在输电线路上方安装避雷针是防雷措施的一种有效方法。

避雷针能够分散雷暴电流，减轻雷击对输电线路的影响。

2.2 使用雷电保护器在输电线路中安装雷电保护器可将雷电感应的电荷导向地线，最大程度保护输电线路的安全。

2.3 增加地网通过在输电线路安装大规模的地网，可以有效将雷击感应电荷导向地面，避免对输电线路造成过大影响。

2.4 降低线路电位通过在输电线路上引入降压变压器等装置，减缓输电线路的电位差，有效避免线路雷击。

总的来说，输电线路防雷措施涉及到许多领域，这需要广泛的基础知识和实践经验。

只要掌握了相关技术和方法，就能够有效地防止输电线路发生雷击现象，保证人们生活和工作的正常进行。
