输电线路防雷保护

输电线路防雷措施随着电力工业的发展，输电线路的建设越来越普及，但雷击事故也时有发生，给人们的生活和生产带来了很大的困扰。

为了保障输电线路的安全运行，我们必须采取一系列的防雷措施。

要合理选择输电线路的走向。

在选择线路走向时，应尽量避免穿越雷区或高雷电活动区域，减少雷击的风险。

同时，还要考虑地形地貌等因素，选择相对安全的地带进行线路布置。

要加强对输电线路的绝缘保护。

绝缘设备是防止雷电进入输电线路的重要设备，其作用是将雷电击中的线路与地之间的电压差保持在安全范围内，防止电流过大而损坏设备。

因此，必须保证绝缘设备的可靠性和完整性，定期进行绝缘检测和维护工作，及时发现并解决绝缘故障。

要安装合适的避雷装置。

避雷装置是防止输电线路被雷电击中的主要手段，可分为直接避雷和间接避雷两种方式。

直接避雷是指通过在输电线路上安装避雷针等设施，将雷电直接引入地下，从而保护线路不被雷电击中。

间接避雷是通过在输电线路附近的高处安装避雷网，将雷电引入地下，进而保护线路的安全。

在选择避雷装置时，要根据具体情况进行合理选择，并定期检查和维护，确保其正常运行。

还要加强对输电线路周边环境的治理。

由于雷电是自然现象，难以完全避免，因此在输电线路周边的环境治理工作至关重要。

首先，要及时清理线路周围的树木、电线杆等高大物体，减少雷电击中的机会。

其次，要加强对输电线路周边的排水工作，避免因积水而导致雷电击中线路。

同时，还要加强对线路周边的绿化工作，增加植被覆盖，形成自然的避雷屏障，减少雷电的侵害。

要加强对输电线路的监测和预警。

建立完善的监测系统，及时掌握输电线路的工作状态和周围环境的变化，发现线路故障和雷电风险，采取及时措施进行处理。

同时，要加强预警工作，利用现代科技手段，提前预测雷电的发生，及时发布预警信息，引导人们做好防护措施，降低雷电事故的发生率。

输电线路防雷措施是保障电力传输安全的重要环节。

通过合理选择线路走向、加强绝缘保护、安装避雷装置、治理线路周边环境以及加强监测和预警工作，可以有效降低雷击风险，保障输电线路的安全运行。

输电线路的防雷措施输电线路防雷设计的目的是提高线路的防雷性能，降低线路的雷击跳闸率。

在确定线路防雷的方式时，应综合考虑系统的运行方式、线路电压等级和重要程度、线路经过地区雷电活动的强弱、地形地貌特点、土壤电阻率等自然条件，并参考当地原有线路的运行阅历，经过技术经济比较，实行合理的爱护措施。

除架设避雷线措施之外，还应留意做好以下几项措施。

1.接地装置的处理(1)高压输电线路耐雷水平随杆塔接地电阻的增加而降低。

电压等级越高，降低杆塔接地电阻的作用将变得更加重要。

对土壤电阻率较高地区，应选择更换接地网形式和置换土壤的方法，达到降阻。

在雷击多发区域，主网线路杆塔接地电阻应保证小于10Ω，山区也应小于15Ω。

在雷雨季节前，对雷击多发区域线路应按规程要求的方法，进行杆塔接地电阻测量。

(2)接地装置埋深，要求大干0.6 m，采纳增大截面的接地引下线，引下线(热镀锌)表面要进行防腐处理。

严格根据规程执行接地装置的开挖检查制度。

重点检查接地装置的埋深、接头和截面的测量，对不合格的准时进行处理。

(3)降低杆塔接地电阻，还需要确保架空地线、接地引下线、地网相互之间的良好连接。

2.减小外边相避雷线的爱护角或者采纳负角爱护在以往进行防雷设计时，只要求遵照规程规定满意杆塔避雷线爱护角的要求就行了，忽视了山坡对防雷爱护角的影响，则造成了杆塔防雷爱护角不能满意防雷设计的实际要求，增加了线路闪络次数，影响了电网平安运行。

针对山区运行线路简单受绕击的状况，建议采纳有效屏蔽角公式计算校验杆塔有效爱护角，以便设计时针对爱护角偏大状况实行相应措施削减雷电绕击概率。

3.加强绝缘和采纳不平衡绝缘方式在雷电活动剧烈地段、大跨越高杆塔及进线段，应增加绝缘子片数。

由于这些地方落雷机会较多，塔顶电位高，感应过电压大，受绕击的概率也较大，通过适当增加绝缘子片数，增大导线和避雷线间的距离，达到加强绝缘的目的。

规程规定:全超群过40m的有地线杆塔，每增高10m应增加一片绝缘子。

线路防雷四原则和具体措施
线路防雷的四原则如下：
1. 保护导线不受或少受雷直击。

2. 雷击塔顶或避雷线时不使或少使绝缘发生闪络。

3. 当绝缘发生冲击闪络时，尽量减小由冲击闪络转变为稳定电力电弧的概率，从而减少雷击跳闸率次数。

4. 即使跳闸也不中断电力的供应。

具体措施如下：
1. 合理选择输电线路路径，避开易遭受雷击的地段，如雷暴走廊、潮湿盆地、土壤电阻率突变地带等。

2. 降低杆塔接地电阻、提高耦合系数、减小分流系数、加强高压输电线路绝缘等，以提高高压输电线路的耐雷水平。

3. 根据地区的地貌、地形、地质以及土壤状况与接地电阻的合理水平，找出可能存在薄弱环节或缺陷，因地制宜地采取措施。

请注意，上述措施并不能保证线路完全不受雷击，雷电活动具有复杂性和随机性，因此应综合考虑各种因素，采取多种措施，以最大程度地减少雷击对线路的危害。

输电线路的防雷措施
1.架设避雷线使雷直接击在避雷线上，保护输电导线不受雷击。

减少流入杆塔的雷电流，对输电导线有耦合作用，抑制感应过电压。

2.增加绝缘子串的片数加强绝缘。

3.减低杆塔的接地电阻可快速将雷电流引泄入地。

4.装设管型避雷器或放电间隙以限制雷击形成过电压。

5.装设自动重合闸预防雷击造成的外绝缘闪络使断路器跳闸后的停电现象。

6.采用消弧圈接地方式。

7.架设耦合地线增加对雷电流的分流。

8.不同电压等级输电线路，避雷线的设置：
（1）500KV及以上送电线路，应全线装设双避雷线，且输电线路愈高，保护角愈小（有时小于20°）。

在山区高雷区，甚至可以采用负保护角。

（2）220～330KV线路，一般同样应全线装设双避雷线，一般杆塔上避雷线对导线的保护角为20～30°。

（3）110KV线路一般沿全线装设避雷线，在雷电特别强烈地区采用双避雷线。

在少雷区或运行经验证明雷电活动轻微的地区，可不沿线架设避雷线，但杆塔仍应随基础接地。

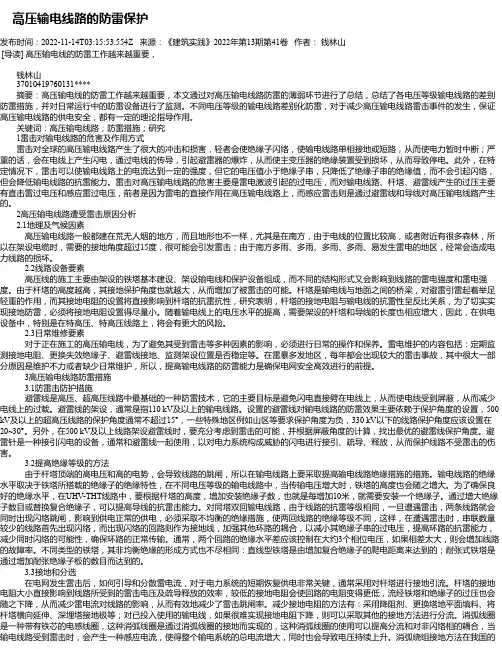

高压输电线路的防雷保护发布时间：2022-11-14T03:15:53.554Z 来源：《建筑实践》2022年第13期第41卷作者：钱林山[导读] 高压输电线的防雷工作越来越重要，钱林山37010419760131****摘要：高压输电线的防雷工作越来越重要，本文通过对高压输电线路防雷的薄弱环节进行了总结，总结了各电压等级输电线路的差别防雷措施，并对日常运行中的防雷设备进行了监测。

不同电压等级的输电线路差别化防雷，对于减少高压输电线路雷击事件的发生，保证高压输电线路的供电安全，都有一定的理论指导作用。

关键词：高压输电线路；防雷措施；研究1雷击对输电线路的危害及作用方式雷击对全球的高压输电线路产生了很大的冲击和损害，轻者会使绝缘子闪络，使输电线路单相接地或短路，从而使电力暂时中断；严重的话，会在电线上产生闪电，通过电线的传导，引起避雷器的爆炸，从而使主变压器的绝缘装置受到损坏，从而导致停电。

此外，在特定情况下，雷击可以使输电线路上的电流达到一定的强度，但它的电压值小于绝缘子串，只降低了绝缘子串的绝缘值，而不会引起闪络，但会降低输电线路的抗雷能力。

雷击对高压输电线路的危害主要是雷电激波引起的过电压，而对输电线路、杆塔、避雷线产生的过压主要有直击雷过电压和感应雷过电压，前者是因为雷电的直接作用在高压输电线路上，而感应雷击则是通过避雷线和导线对高压输电线路产生的。

2高压输电线路遭受雷击原因分析2.1地理及气候因素高压输电线路一般都建在荒无人烟的地方，而且地形也不一样，尤其是在南方，由于电线的位置比较高，或者附近有很多森林，所以在架设电缆时，需要的接地角度超过15度，很可能会引发雷击；由于南方多雨、多雨、多雨、多雨、易发生雷电的地区，经常会造成电力线路的损坏。

2.2线路设备要素高压线的施工主要由架设的铁塔基本建设、架设输电线和保护设备组成，而不同的结构形式又会影响到线路的雷电强度和雷电强度。

由于杆塔的高度越高，其接地保护角度也就越大，从而增加了被雷击的可能。
