架空输电线路的防雷

输电线路防雷措施在输电线路遭受雷击时，雷电会对输电线路造成过电压冲击，破坏输电线路的绝缘层使其出现闪络或产生涉漏电弧的现象，严重时可能会导致输电线路发生相间短路或者对地短路的故障，进而导致事故跳闸，如果不能在受到雷击的输电线路进行有效的处理措施，则会导致电力系统的供电中断，影响人们的日常生产和生活。

输电线路的防雷措施有：（1）避雷线（架空地线）：沿全线装设避雷线是目前为止110KV及其以上架空线最重要和最有效的防雷措施。

35KV及以下一般不全线架设避雷器，因为其绝缘水平较低，即使增加绝缘水平仍很难防止直击雷，可以靠增加绝缘水平使线路在短时间故障情况运行，主要靠消弧线圈和自动重合闸装置。

（2）降低杆塔接地电阻：这是提高线路耐雷水平和减少反击概率的主要措施，措施有采用多根放射状水平接地体、降阻模块等。

反击是当雷电击到避雷针时，雷电流经过接地装置通入大地。

若接地装置的接地电阻过大，它通过雷电流时电位将升的很高，作用在线路或设备的绝缘体，可使绝缘发生击穿。

接地导体由于地电位升高可以反过来向带电导体放电的这种现象叫“雷电反击”。

（3）加强线路的绝缘：如增加绝缘子的片数、改用大爬距悬式绝缘子、增大塔头空气距离。

在实施上有很大的难度，一般为提高线路的耐雷水平，均优先采用降低杆塔接地电阻的方法。

（4）耦合地线：在导线的下方加装一条耦合地线，具有一定的分流作用和增大导地线之间的耦合系数，可提高线路的耐雷水平和降低雷击跳闸率。

（5）消弧线圈：能使雷电过电压所引起的单相对地冲击闪络不转变为稳定的工频电弧，即大大减少建弧率和断路器的跳闸次数。

（6）避雷器：不作密集安装，仅用作线路上雷电过电压特别大或绝缘薄弱的防雷保护。

能免除线路的冲击闪络，使建弧率降为零。

（7）不平和绝缘：为了避免线路落雷时双回路同事闪络跳闸而造成的完全停电的严重局面，当采用通常的防雷措施都不能满足要求时，在雷击线路时绝缘水平较低的线路首先跳闸，保护了其他线路。

架空输电线路防雷
架空线路长度大，且暴露在旷野，极易受雷击，因此电网的事故中以线路雷害占大部分。

雷击线路的直接后果是线路绝缘子闪络，导致线路跳闸，使供电中断。

雷击线路时沿线路入侵变电站的雷电波又是造成变电站雷害事故的重要因素。

北通常线路耐受雷电过电压的能力(称线路的冲击绝缘水平)用线路绝缘子串的50%冲击放电电压Us来表示。

其值由绝缘子串的片数n 决定，即Uso%=100+84.5np雷击线路时，作用在线路上的雷电过电压是和雷电流的大小直接相关的。

当雷电流足够大而使作用在线路绝缘上的雷电过电压超过线路的冲击绝缘水平时，线路绝缘子就会闪络。

在线路防雷设计中把线路绝缘不发生闪络的最大雷电流幅值叫耐雷水平。

我国规程所规定的各级电压线路应有的耐雷水平值见表12-1。

这是在进行技术-经济比较后选定的。

表中还列出了雷电流超过该耐雷水平的概率。

可见线路防雷只要求有相对的安全，即可以允许有一部分雷击引起绝缘闪络。

背景介绍•高压架空输电线路的防雷措施是保证电力系统安全运行的重要环节。

采取科学合理的防雷措施，可以减少雷电对高压架空输电线路的损害，降低线路跳闸率，提高电力系统的稳定性和可靠性。

同时，防雷措施还可以保护周边环境和人民生命财产安全，对于维护社会稳定和促进经济发展具有重要意义。

防雷措施的重要性安装避雷线避雷线的作用避雷线通常沿着导线或杆塔进行安装，其安装角度和高度需根据具体的地理环境和气象条件进行设计。

避雷线的安装方式避雷线的优点降低杆塔接地电阻降低接地电阻的方法降低接地电阻的优点接地电阻的作用安装避雷器030201强化绝缘避雷线的应用避雷线的应用可以有效地将雷电电流引导到架空线上，避免雷电直接击中线路或设备。

避雷线的安装位置和数量需根据线路的具体情况和环境进行设计，一般在线路的关键部位和易受雷击的区域应加强避雷线的布置。

避雷线的材料和结构也需根据线路的具体情况和环境进行选择，一般要求具有较高的耐压和耐腐蚀性能。

接地电阻的应用接地电阻是将雷电电流引入大地的关键设备，其阻值大小直接影响到电流的引入效果。

接地电阻的安装位置和数量需根据线路的具体情况和环境进行设计，一般要求在易受雷击的区域应加强接地电阻的布置。

接地电阻的材料和结构也需根据线路的具体情况和环境进行选择，一般要求具有较高的导电性能和耐腐蚀性能。

避雷器的应用避雷器的安装位置和数量需根据线路的具体情况和环境进行设计，一般要求在易受雷击的区域应加强避雷器的布置。

避雷器的材料和结构也需根据线路的具体情况和环境进行选择，一般要求具有较高的耐压和耐腐蚀性能。

避雷器是一种将雷电电流引入地下的设备，其作用是在雷电电流过大时将其引入地下，避免对线路或设备造成损坏。

强化绝缘的应用强化绝缘是通过加强线路或设备的绝缘材料来提高其耐压能力，从而减少雷电电流对线路或设备的损坏。

强化绝缘的措施包括采用高性能的绝缘材料、增加绝缘层的厚度、添加绝缘涂层等。

强化绝缘的应用需根据线路的具体情况和环境进行设计，一般要求在易受雷击的区域应加强绝缘材料的强化。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改架空输电线路的防雷(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes架空输电线路的防雷(标准版)1架设避雷线架设避雷线是输电线路防雷保护的最基本和最有效的措施。

避雷线的主要作用是防止雷直击导线，同时还具有以下作用：①分流作用，以减小流经杆塔的雷电流，从而降低塔顶电位；②通过对导线的耦合作用可以减小线路绝缘子的电压；③对导线的屏蔽作用还可以降低导线上的感应过电压。

通常来说，线路电压愈高，采用避雷线的效果愈好，而且避雷线在线路造价中所占的比重也愈低。

因此规程规定，220kV及以上电压等级的输电线路应全线架设避雷线，110kV线路一般也应全线架设避雷线。

同时，为了提高避雷线对导线的屏蔽效果，减小绕击率。

避雷线对边导线的保护角应做得小一些，一般采用20°～30°。

220kV及330kV双避雷线线路应做到20°左右，500kV及以上的超高压、特高压线路都架设双避雷线，保护角在15°及以下。

为了起到保护作用，避雷线应在每基杆塔处接地。

在双避雷线的超高压输电线路上，正常的工作电流将在每个档距中两根避雷线所组成的闭合回路里感应出电流并引起功率损耗。

为了减小这一损耗，同时为了把避雷线兼作通讯及继电保护的通道，可将避雷线经过一个小间隙对地(杆塔)绝缘起来。

雷击时，间隙被击穿，使避雷线接地。

2降低杆塔接地电阻降低杆塔接地电阻可以减小雷击杆塔时的电位升高，这是配合架设避雷线所采取的一项有效措施。

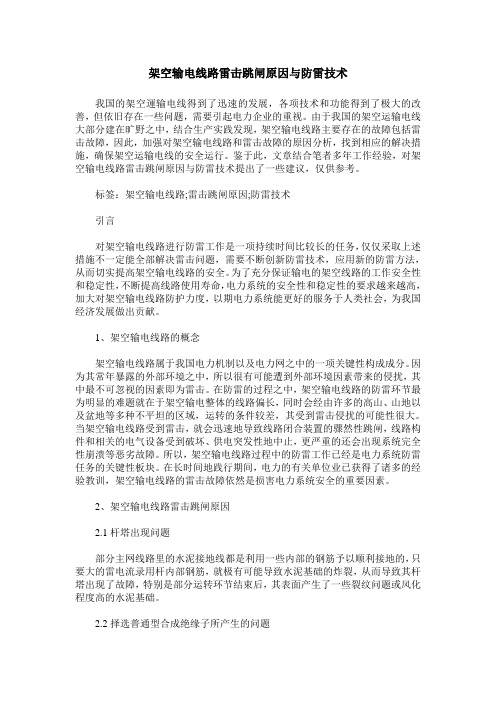

架空输电线路雷击跳闸原因与防雷技术我国的架空運输电线得到了迅速的发展，各项技术和功能得到了极大的改善，但依旧存在一些问题，需要引起电力企业的重视。

由于我国的架空运输电线大部分建在旷野之中，结合生产实践发现，架空输电线路主要存在的故障包括雷击故障，因此，加强对架空输电线路和雷击故障的原因分析，找到相应的解决措施，确保架空运输电线的安全运行。

鉴于此，文章结合笔者多年工作经验，对架空输电线路雷击跳闸原因与防雷技术提出了一些建议，仅供参考。

标签：架空输电线路;雷击跳闸原因;防雷技术引言对架空输电线路进行防雷工作是一项持续时间比较长的任务，仅仅采取上述措施不一定能全部解决雷击问题，需要不断创新防雷技术，应用新的防雷方法，从而切实提高架空输电线路的安全。

为了充分保证输电的架空线路的工作安全性和稳定性，不断提高线路使用寿命，电力系统的安全性和稳定性的要求越来越高，加大对架空输电线路防护力度，以期电力系统能更好的服务于人类社会，为我国经济发展做出贡献。

1、架空输电线路的概念架空输电线路属于我国电力机制以及电力网之中的一项关键性构成成分。

因为其常年暴露的外部环境之中，所以很有可能遭到外部环境因素带来的侵扰，其中最不可忽视的因素即为雷击。

在防雷的过程之中，架空输电线路的防雷环节最为明显的难题就在于架空输电整体的线路偏长，同时会经由许多的高山、山地以及盆地等多种不平坦的区域，运转的条件较差，其受到雷击侵扰的可能性很大。

当架空输电线路受到雷击，就会迅速地导致线路闭合装置的骤然性跳闸，线路构件和相关的电气设备受到破坏、供电突发性地中止，更严重的还会出现系统完全性崩溃等恶劣故障。

所以，架空输电线路过程中的防雷工作已经是电力系统防雷任务的关键性板块。

在长时间地践行期间，电力的有关单位业已获得了诸多的经验教训，架空输电线路的雷击故障依然是损害电力系统安全的重要因素。

2、架空输电线路雷击跳闸原因2.1杆塔出现问题部分主网线路里的水泥接地线都是利用一些内部的钢筋予以顺利接地的，只要大的雷电流录用杆内部钢筋，就极有可能导致水泥基础的炸裂，从而导致其杆塔出现了故障，特别是部分运转环节结束后，其表面产生了一些裂纹问题或风化程度高的水泥基础。

架空线路遭雷击原因及防雷措施架空线路是指在空中悬挂的输电线路，它是电力系统中非常重要的一部分，负责输送电力到各个地方。

架空线路常常容易遭到雷击，造成电力系统的故障，给人们的生产生活带来很大的影响。

那么，架空线路遭雷击的原因是什么？我们又该如何采取防雷措施呢？一、架空线路遭雷击的原因1. 大气环境当大气中出现局部电荷分离，形成雷云时，就会产生雷电。

雷电的产生是由于云层中的冰晶和水滴之间发生碰撞，使云层内各处带电，产生了电场。

2. 架空线路高度架空线路一般都建立在高处，比如山顶、高层建筑等地方，而雷电会比较容易袭击高处的物体。

3. 气候一般来说，夏季是雷电活动的高发期，因为夏季大气湿度大，云层构成较多。

架空线路所采用的金属或者合金等材料，特别是高张力、高性能的导线，很容易成为雷电袭击的目标。

二、防雷措施1. 防雷装置在架空线路上安装防雷装置是最常见的预防措施。

这些装置一般采用封闭式避雷器，其原理是在雷电侵击时，将其引入大地，分散电流，保护线路和设备不受雷击影响。

2. 避雷线为了减少雷电对架空线路的影响，可以在线路上方安装一根金属绳——避雷线。

这样可以将雷电引向地下，减少对线路本身的影响。

3. 架设钢塔架设钢塔是确保架空线路安全运行的关键。

钢塔具有良好的导电性和耐腐蚀性，可以降低雷电对架空线路的影响。

4. 专业巡检定期对架空线路进行巡检，及时发现线路的损坏和老化情况，进行维护和修复，可以减少线路遭雷击的可能性。

5. 提高设备的耐雷水平对于电力设备，提高其耐雷水平也是很重要的防雷措施。

采用抗雷冲击能力强的设备替代易受雷电影响的设备，可以保障电力系统的安全运行。

通过以上防雷措施，我们可以有效地减少架空线路遭雷击的可能性，保障电力系统的正常供电。

还需要注意的是，在架空线路遭雷击后，需要及时对设备和线路进行维护和修复，确保电力系统的安全和稳定。

提升防雷意识，加强防雷设备的维护与更新，对于保障电力系统正常运行具有非常重要的意义。

架空输电线路防雷导则架空输电线路防雷导则是为了确保电力系统的安全运行而制定的一系列指导原则。

雷电是自然界一种常见的天气现象，其可以造成电力系统的瞬时过电压，导致设备损坏、电压失控以及线路中断等问题。

为了减少雷电造成的危害，架空输电线路防雷导则制定了以下一些相关参考内容：1. 防雷系统的规划：架空输电线路防雷导则需要对电力系统中的设备进行分析和评估，确定其防雷保护要求。

根据线路的特点和周围环境，制定适当的防雷系统规划。

2. 导线选材：架空输电线路防雷导则鼓励选用钢芯铝绞线或钢芯铝包钢线等带有钢芯的导线，以增加其对雷电的耐受能力。

3. 防雷装置的选择：架空输电线路防雷导则建议在电力系统的适当位置安装避雷针、避雷带或雷电接地装置等防雷设备，以将雷电集中引入地下或大地中。

4. 避雷针的布置：架空输电线路防雷导则要求避雷针的规划和布置应符合国家相关标准，避雷针应安装在架空塔顶或高处，以提供更好的防雷保护效果。

5. 地线系统的设置：架空输电线路防雷导则鼓励设置完善的地线系统，包括接地线、接地块、接地极等，以提供低阻抗的雷电接地路径。

6. 绝缘的保护：架空输电线路防雷导则要求对设备和连接点进行绝缘保护，避免雷电造成的电弧和漏电事故。

7. 定期检测和维护：架空输电线路防雷导则强调对防雷系统的定期检测和维护，包括检查避雷针的完好性、地线系统的接地情况以及设备的绝缘状态等。

8. 人员培训和安全意识：架空输电线路防雷导则建议对电力系统的工作人员进行防雷知识的培训，并提高其对雷电危害的安全意识，以降低事故的发生率。

以上是关于架空输电线路防雷导则的一些相关参考内容。

制定和遵守这些指导原则，可以有效减少雷电对电力系统造成的危害，提高电力系统的可靠性和安全性。

阐述架空输电线路的防雷接地措施1 雷害概况青岛地区2012年第三季度220kV及110kV架空线路共跳闸90次，前者跳38次闸，后者跳52次闸，相比于上一年同期，其频率多43次。

评价输电线路防雷性能的两个重要指标即是耐雷水平及雷击跳闸率。

相关研究表明，杆塔耐雷水平一般需要超过进线段耐雷水平的2/3，所以接地电阻值需保证比较低。

对于220kV输电线路，一般线段耐雷水平需控制在75kA之上，进线段为110kA；对于110kV输电线路，一般线段耐雷水平需控制在40kA之上，进线段为75kA。

2 线路防雷接地电阻因素及接地装置影响因素2.1 线路防雷接地电阻因素经过双地线保护，确保耐雷达到要求的水平，所有线路的进线段接地电阻都需要保证在5～10Ω的范围内，对一般线段通常需保证在5～20Ω范围内，按照耐雷水平的需要，110～220kV输电线路对接地电阻的要求很高。

表1为110kV、220kV输电线路对接地电阻的要求。

如果输电线路是对单地线，耐雷水平在接地电阻不变的前提下低25%左右，这是因为架空地线耦合系数比较小。

实际上，即便满足了上表的基本要求，却很难达到满意的耐雷水平。

输电线路接地电阻值在很大程度上左右着线路的耐雷水平。

所以，必须对接地装置进行改进并尽量控制接地电阻。

2.2 接地装置影响因素接地体与接地引下线统称为防雷接地装置，包括地体散流电阻、接地引下线电阻和接触电阻，这也是架空输电线路的一个重要部分。

防雷接地装置的作用主要是使雷电流能够可靠流经引线、保护线路设备绝缘、减少雷击跳闸几率、消除跨步电压对人体的威胁等。

从另一个角度分，接地装置包括了自然接地体以及人工接地装置，人工接地装置的作用在于对自然接地体的补充，使得接地电阻达到保护要求。

和接地装置的冲击特性相关的几个参数有装置的结构、尺寸、埋深、土壤电阻率及雷电流等。

当土壤电阻率在500Ω·m以内时，其导电性能比较好，而土壤电阻率上升会引起接地电阻快速增大，二者大体为一次线性相关；如果土壤电阻率为1000Ω·m，接地电阻就很难下降，如果要达到5Ω的要求，就需使用770m的射线；如果土壤电阻率为2000Ω·m，接地电阻最理想的也只能确保在10～20Ω范围内，极难再降低。

架空输电线路的防雷及接地措施架空输电线路一直以来都是电力行业中的重要组成部分，它们将电力从发电厂输送到各个用电单位，承载着人们日常生活和各行各业的发展。

然而，架空输电线路在运作过程中也会遭受各种天气影响，如雷电天气会对架空输电线路造成破坏，危及电网的正常运行。

因此，防雷及接地措施的重要性不言而喻。

一、架空输电线路的特点架空输电线路是由一系列电线、电缆、线杆和附属设备组成的，其主要特点包括以下几点：1.线杆的高度往往在10米以上，电线从高空悬挂，因此容易受到雷电影响。

2.电线之间的距离比较短，面积大，容易形成较强的电荷场，也容易被雷电击中。

3.电线由金属材料构成，易于导电，雷电一旦击中，容易引起电线或设备的损坏。

二、防雷措施1.避雷针避雷针是一种用于保护建筑物或其他大型设施免受雷击的装置，其原理是将大气中的自然电荷引到高处，形成电位差，从而避免雷电击中。

同样的道理，对于架空输电线路，也可以设置避雷针来保护电线或设备不受雷电影响。

2.避雷网避雷网是用金属网构成的，通常被安装在建筑物的屋顶或高处，可以有效地抵御雷电攻击。

对于架空输电线路，避雷网同样可以起到保护作用。

一般情况下，避雷网需要与接地网相连接，以便将蓄电荷等电荷引导到地下。

3.接地线接地线是将设备与大地相连的一种导线，通过进行接地，可以将电压和电流引入地下，以地下的土壤和其他材料来分散和吸收电能。

对于架空输电线路，通过铺设接地线并与电线或设备相连接，当雷电击中时，可以将电流引入地下，保证电线或设备的安全。

三、接地措施1.接地网接地网是一个基本的电气安装，主要是为了将设备的金属构件连接到地下，使其与地面保持相同的电位。

对于架空输电线路，首先需要建造一个良好的接地网，这样可以避免雷电攻击造成的电势差，确保系统的稳定运行。

2.接地极接地极是一种地下导电材料，作为接地系统的一部分，其主要功能是将电荷引入地下，以达到保护设备的目的。

对于架空输电线路，需要建立接地极，在架空线路的某些关键位置，如变电站、变压器、柱塞、配电盘等地方进行安装，以形成一个完整的接地系统。
