有关输电线路防雷保护技术与措施论文

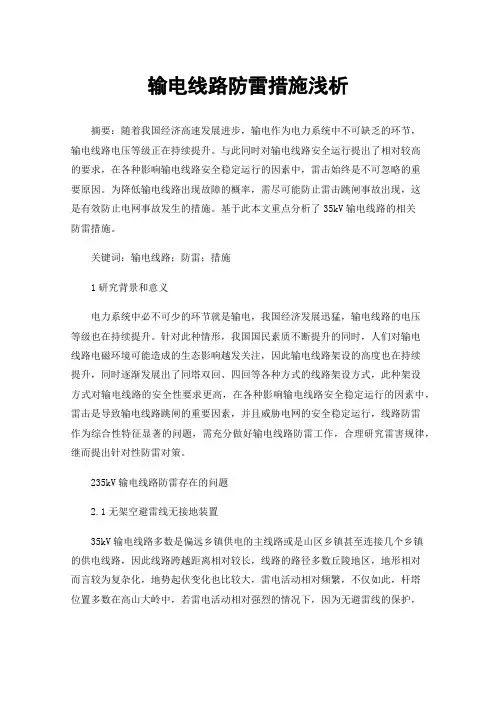

输电线路防雷措施浅析 摘要：随着我国经济高速发展进步，输电作为电力系统中不可缺乏的环节，输电线路电压等级正在持续提升。与此同时对输电线路安全运行提出了相对较高的要求，在各种影响输电线路安全稳定运行的因素中，雷击始终是不可忽略的重要原因。为降低输电线路出现故障的概率，需尽可能防止雷击跳闸事故出现，这是有效防止电网事故发生的措施。基于此本文重点分析了35kV输电线路的相关防雷措施。

关键词：输电线路；防雷；措施 1研究背景和意义 电力系统中必不可少的环节就是输电，我国经济发展迅猛，输电线路的电压等级也在持续提升。针对此种情形，我国国民素质不断提升的同时，人们对输电线路电磁环境可能造成的生态影响越发关注，因此输电线路架设的高度也在持续提升，同时逐渐发展出了同塔双回、四回等各种方式的线路架设方式，此种架设方式对输电线路的安全性要求更高，在各种影响输电线路安全稳定运行的因素中，雷击是导致输电线路跳闸的重要因素，并且威胁电网的安全稳定运行，线路防雷作为综合性特征显著的问题，需充分做好输电线路防雷工作，合理研究雷害规律，继而提出针对性防雷对策。

235kV输电线路防雷存在的问题 2.1无架空避雷线无接地装置 35kV输电线路多数是偏远乡镇供电的主线路或是山区乡镇甚至连接几个乡镇的供电线路，因此线路跨越距离相对较长，线路的路径多数丘陵地区，地形相对而言较为复杂化，地势起伏变化也比较大，雷电活动相对频繁，不仅如此，杆塔位置多数在高山大岭中，若雷电活动相对强烈的情况下，因为无避雷线的保护，线路会完全暴露在云层和雷电下，雷击发生时又不存在任何泄流接地装置，因此不管是感应雷或直击雷，都可能导致线路故障问题。

2.2土壤电阻率高 以山地丘陵地貌为例，这一区域主要以石头为主，土壤层相对稀薄，土壤的电阻率较高，多数都不能达到1000Ω▪m以上。随着城区和各县区城市不断扩容发展，输电线路走廊也变得更加紧张，部分地区多数架空输电线路杆塔都在高山之上；在进行线路架设之时，会考虑路障带来的影响，令多数单线单供35kV输电线路的路径经过此类土壤电阻率高的地区。

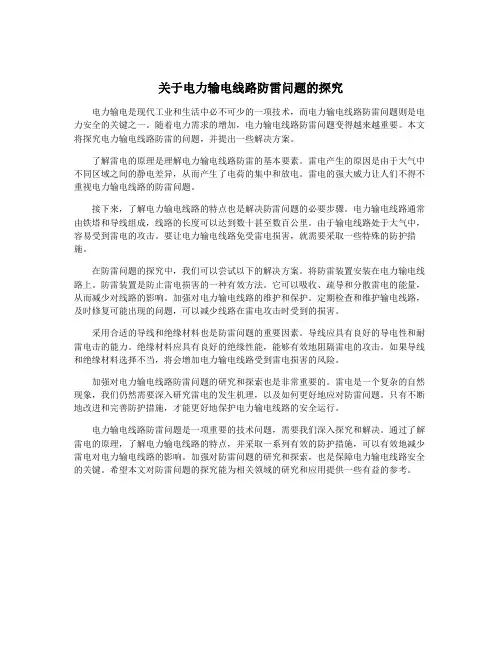

关于电力输电线路防雷问题的探究电力输电是现代工业和生活中必不可少的一项技术，而电力输电线路防雷问题则是电力安全的关键之一。

随着电力需求的增加，电力输电线路防雷问题变得越来越重要。

本文将探究电力输电线路防雷的问题，并提出一些解决方案。

了解雷电的原理是理解电力输电线路防雷的基本要素。

雷电产生的原因是由于大气中不同区域之间的静电差异，从而产生了电荷的集中和放电。

雷电的强大威力让人们不得不重视电力输电线路的防雷问题。

接下来，了解电力输电线路的特点也是解决防雷问题的必要步骤。

电力输电线路通常由铁塔和导线组成，线路的长度可以达到数十甚至数百公里。

由于输电线路处于大气中，容易受到雷电的攻击。

要让电力输电线路免受雷电损害，就需要采取一些特殊的防护措施。

在防雷问题的探究中，我们可以尝试以下的解决方案。

将防雷装置安装在电力输电线路上。

防雷装置是防止雷电损害的一种有效方法。

它可以吸收、疏导和分散雷电的能量，从而减少对线路的影响。

加强对电力输电线路的维护和保护。

定期检查和维护输电线路，及时修复可能出现的问题，可以减少线路在雷电攻击时受到的损害。

采用合适的导线和绝缘材料也是防雷问题的重要因素。

导线应具有良好的导电性和耐雷电击的能力。

绝缘材料应具有良好的绝缘性能，能够有效地阻隔雷电的攻击。

如果导线和绝缘材料选择不当，将会增加电力输电线路受到雷电损害的风险。

加强对电力输电线路防雷问题的研究和探索也是非常重要的。

雷电是一个复杂的自然现象，我们仍然需要深入研究雷电的发生机理，以及如何更好地应对防雷问题。

只有不断地改进和完善防护措施，才能更好地保护电力输电线路的安全运行。

电力输电线路防雷问题是一项重要的技术问题，需要我们深入探究和解决。

通过了解雷电的原理，了解电力输电线路的特点，并采取一系列有效的防护措施，可以有效地减少雷电对电力输电线路的影响。

加强对防雷问题的研究和探索，也是保障电力输电线路安全的关键。

希望本文对防雷问题的探究能为相关领域的研究和应用提供一些有益的参考。

浅议220kV输电线路防雷措施摘要：在电力体系中，220kV输电线路占据着关键的位置，这种线路受雷击的危害非常大，是所以，防雷工作具备关键的意义。

雷害出现时常常会对设备和线路导致影响，发生大区域的停电事故，导致严重的损失，针对这一定要把防雷接地技术的研究做好。

本文对220kv输电线路防雷接地技术实施了分析。

关键词：220 kV 输电线路防雷引言：输电线路作为电力体系的大动脉，是连接每一个变电站、电力用户的纽带。

输电线路可不可以安全运行，直接关系着电网的稳定与用户供电的可靠性。

所以，在电网中输电线路的安全运行占据至关重要的位置，是完成强电强网的需要，同时也是向工农业生产和广大人民生活供应持续电力的需要。

对220kv输电线路故障状况进行分析统计，能够看出雷击灾害占有非常大的比例，所以，防雷措施的研究和运用具备特别关键的意义。

1、在防雷上输电线路的意义和原则输电线路大部分通过空旷与非空旷区，部分线路还处于雷击、雷暴的高发时间与区域，高压线一旦被击中，输电线路容易因此导致跳闸故障，导致电力体系不能预计的电力损失。

另外，假如设备的绝缘性与抗压力预设不达标，雷击还会导致电流问题，带来经济损失与人身安全的危害。

所以，在高压输电线路上使用各种防雷措施不可或缺，在防雷技术上实施深入分析与研究，并从实际出发加以合理运用，能最大化的减少在人力、物力、财力损失和安全上的事故概率和频率，确保电网的安全正常运行与运行效率。

高压输电线路防雷的基本原则大同小异，然而都需要依据地区地形、气候等条件特征，因地制宜，拟定出一套综合有效方案，保护与确保高压线路的安全运行。

2、我国高压输电线路防雷研究现状现阶段，中国输电线路防雷设计关键从下面几个方面开展：（1）选取科学的高压输电线路路径；（2）架设避雷线；（3）杆塔接地电阻降低；（4）避雷器装设在一些地段；（5）提升线路整体绝缘水平。

上述几种技术在现阶段的输电线路防雷设计中应用相对多，在线路路径受地形与投资限制，选取区域不大的状况下，架设避雷器、杆塔接地电阻降低、装设避雷器、提升线路绝缘水平变成防雷设计的关键方法。

220kv输电线路防雷保护措施探究实践摘要：220kv的输电线路运行状态能够直接影响到人们的日常生活和生产，所以必须做好输电线路的相关维护工作，其中非常关键的就是防雷研究。

本文主要分析220kv输电线路产生雷击的危害，以及具体的防雷措施，希望能够为相关的工作人员提供帮助。

关键词：220kv输电线路；雷击危害；防雷保护；具体措施随着社会的进步以及经济的飞速发展，各种各样的高新技术应用到电脑运行当中。

针对220kv的高压线路进行安全保护工作也得到了一定的成就。

但是，因为输电线路的特殊性，容易受到外界自然环境的影响，所以产生雷击事故，针对这种现象采取措施具有非常重要的意义。

一、输电线路雷击危害概述输电线路一旦遭到雷击，会产生一定的危害，促使输电线路发生短路接地故障。

另外，遭受到雷击的危害时间越长，导线发生闪络故障之后，会不断地放电，导致继电装置动作，影响整个系统的正常运行。

与此同时，雷电波不断地侵入变电站，导致一些机械设备所承受较高的电压，破坏绝缘装置，形成停电事故。

二、220kv输电线路的具体防雷保护措施（一）架设避雷线对输电线路采取防雷保护措施是非常必要的，可以通过假设避雷线来完成保护目标。

与此同时，能够有效防止雷直接击中导线，并且对电流具有一定的分解作用，能够在很大程度上减少流入杆塔的雷电流，降低电压。

另外，通过产生耦合作用减小电压。

与此同时，也起到一定的屏蔽作用，降低导线上的电压。

值得注意的是，在架设专业避雷线的过程当中，必须按照一定的原则和规范进行施工，线路的电压越高，避雷线的效果越好，另外避雷线的性价比比较高，所以应该投入使用。

（二）架设耦合地线除了上文所提到的方法之外，可以通过架设耦合地线的方式来做好防雷保护工作。

在导线的下方架设地线，这样能够增强耦合作用，在很大程度上降低绝缘子串上的电压。

与此同时，通过假设耦合地线也能够做好雷电流的分流，与此同时，可以有效降低雷击跳闸的几率，起到很好的防雷效果。

110kV高压电网输电线路防雷技术措施摘要：由于高压电网处于架空环境中，遭受雷击的概率较其他系统高，雷击输电线路事故给国民经济带来极大的损失，为减少此类事故的发生，本文对110kV架空输电线路雷害原因进行了分析，并提出了相关防雷技术措施，以供参考。

关键词：高压电网；雷击原因；防雷措施随着社会经济快速发展，对输电线路供电安全要求越来越严格，对于架空高压输电线路而言，影响最大的因素就是雷击，由于雷击导致的跳闸、停电的事故发生率高，给国民经济带来了极大的影响。

因此，为了确保电力系统的安全稳定运行，采取有效的防雷保护措施，对110kV架空电力线路的防雷保护和接地进行分析和研究，找出雷害事故频发的原因，寻求改进和完善的措施是非常有必要的。

1 雷害发生的成因及主要形式1.1 雷害发生的成因雷电是一种雷云放电的自然现象。

雷云放电的大部分是在云间或云内进行，只有小部分是对地发生的。

当雷云较低、周围又没有带异性电荷的云层，就会对地面突出物如架空线路铁塔或导线放电，产生很大的雷电流，可达几十甚至几百千安。

雷电流能在几个μs内达到最大值，然后在几十μs内衰减下去，它为2.6/40μs的冲击波。

表征雷电流的参数主要是雷电流幅值和雷电流波头的陡度（即雷电流变化的速度）。

雷云对地放电时，不但会在受雷电直击的线路上产生直击雷过电压，也会在雷击点附近未受雷击的线路上形成感应雷过电压。

当雷击过电压高于线路绝缘50%冲击耐受电压U50%时，线路绝缘击穿发生跳闸事故，严重时会发生电网大面积停电事故，威胁电网安全。

1.2 雷害发生的主要形式110kV架空线路发生雷害的主要形式是雷电的反击和绕击。

感应雷对110kV架空线路没有危害，但会对35kV及以下架空线路造成损害。

（1）雷电击中架空地线或杆塔顶时，雷电流下泄中会引起塔头电位升高，其电位大于绝缘子串U50%时，雷电流沿绝缘子串对导线放电，造成架空线路雷电反击闪络跳闸。

若遭受雷击架空线某杆塔高度h为24m，雷电强度I为40kA，杆塔接地电阻R为10Ω。

试论电力输电线路防雷接地技术摘要：电力输电线路的防雷接地技术是预防和减少雷击危害的重要手段之一，通过合理设计和实施接地系统，能够将雷电的能量分散到地下，从而降低雷击对电力设备和系统的影响。

在电力输电线路的防雷接地技术中，主要包括杆塔接地、导线接地、防雷装置接地等。

本文主要分析电力输电线路防雷接地技术。

关键词：电力；输电线路；防雷技术引言电力输电线路是现代社会中不可或缺的重要基础设施，但由于天气原因如雷电等因素的存在，电力输电线路经常面临着雷击带来的威胁。

雷击不仅容易造成设备损坏、停电等问题，还可能对用户的生活和工作产生严重影响。

因此，为了保障电力系统的安全稳定运行，防雷接地技术成为了不可忽视的关键环节。

1、电力输电线路遭受雷击的危害分析雷击会引发电力设备的故障或损坏，如变压器、断路器等，导致供电中断或者设备需要维修或更换，增加了电网运行的成本和风险。

雷击会产生瞬态过电压，导致电力系统中的电压波动和谐波等问题，进而影响设备的正常运行，甚至对用户设备造成损害。

雷击可能导致发生火灾，尤其是在电力设备周围可能引发火灾，威胁人身安全和财产安全。

雷击引起的瞬态过电压会传递到电力系统的其他部分，导致系统不稳定，甚至可能引发电力系统的连锁故障。

雷击可能给线路上的工作人员和周边居民带来安全隐患。

2、传统防雷接地技术的局限性传统防雷接地技术往往需要大面积的接地系统，包括金属杆塔接地和土壤接地，这对于一些场地受限或城市区域来说可能会面临空间限制的问题。

传统防雷接地技术需要大量的材料和工程投入，包括金属杆塔、导线和铜排等，增加了工程成本。

此外，现场施工的复杂性和人力资源的需求也增加了成本。

传统防雷接地技术的性能很大程度上取决于地质和土壤条件。

对于土壤电阻率较高的地区，传统接地系统的效果有限，因而需要采用更复杂的接地措施。

传统防雷接地技术一旦安装完成，维护起来较为困难。

例如，杆塔接地需要定期清洁和检查，土壤接地可能会受到水分和化学物质的影响，需要定期检测和保养。

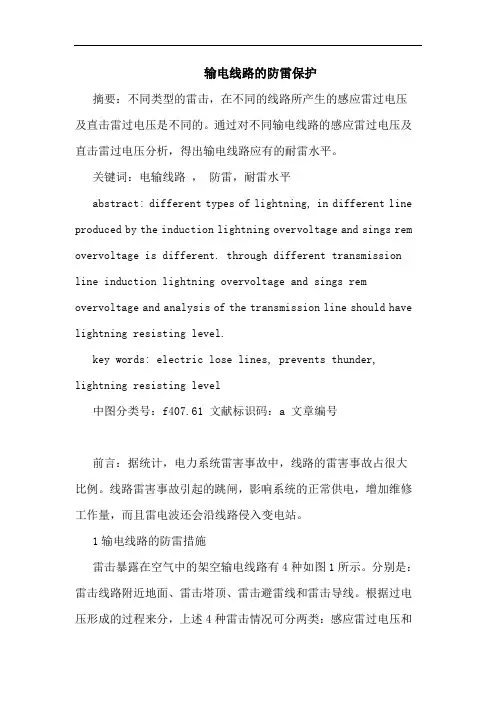

输电线路的防雷保护摘要：不同类型的雷击，在不同的线路所产生的感应雷过电压及直击雷过电压是不同的。

通过对不同输电线路的感应雷过电压及直击雷过电压分析，得出输电线路应有的耐雷水平。

关键词：电输线路，防雷，耐雷水平abstract: different types of lightning, in different line produced by the induction lightning overvoltage and sings rem overvoltage is different. through different transmission line induction lightning overvoltage and sings rem overvoltage and analysis of the transmission line should have lightning resisting level.key words: electric lose lines, prevents thunder, lightning resisting level中图分类号：f407.61 文献标识码：a 文章编号前言：据统计，电力系统雷害事故中，线路的雷害事故占很大比例。

线路雷害事故引起的跳闸，影响系统的正常供电，增加维修工作量，而且雷电波还会沿线路侵入变电站。

1输电线路的防雷措施雷击暴露在空气中的架空输电线路有4种如图1所示。

分别是：雷击线路附近地面、雷击塔顶、雷击避雷线和雷击导线。

根据过电压形成的过程来分，上述4种雷击情况可分两类：感应雷过电压和直击雷过电压。

雷击线路附近地面属感应雷过电压，另外3类属直击雷过电压。

1.1 防止雷击导线沿线架设避雷线，雷击严重段可考虑避雷线与避雷针同时架设。

1.2 防止雷击塔顶或避雷线后引起闪络输电线路的闪络是逆闪络（即受雷击后的塔顶或壁雷线，电位升高，不再是原来接地的零电位，此时处于高点位的塔顶或避雷线向导线放电，使过电压加到线路上）。

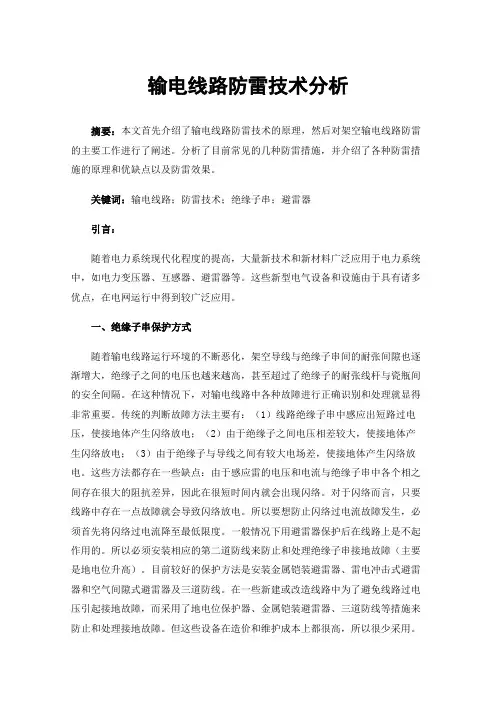

输电线路防雷技术分析摘要：本文首先介绍了输电线路防雷技术的原理，然后对架空输电线路防雷的主要工作进行了阐述。

分析了目前常见的几种防雷措施，并介绍了各种防雷措施的原理和优缺点以及防雷效果。

关键词：输电线路；防雷技术；绝缘子串；避雷器引言：随着电力系统现代化程度的提高，大量新技术和新材料广泛应用于电力系统中，如电力变压器、互感器、避雷器等。

这些新型电气设备和设施由于具有诸多优点，在电网运行中得到较广泛应用。

一、绝缘子串保护方式随着输电线路运行环境的不断恶化，架空导线与绝缘子串间的耐张间隙也逐渐增大，绝缘子之间的电压也越来越高，甚至超过了绝缘子的耐张线杆与瓷瓶间的安全间隔。

在这种情况下，对输电线路中各种故障进行正确识别和处理就显得非常重要。

传统的判断故障方法主要有：（1）线路绝缘子串中感应出短路过电压，使接地体产生闪络放电；（2）由于绝缘子之间电压相差较大，使接地体产生闪络放电；（3）由于绝缘子与导线之间有较大电场差，使接地体产生闪络放电。

这些方法都存在一些缺点：由于感应雷的电压和电流与绝缘子串中各个相之间存在很大的阻抗差异，因此在很短时间内就会出现闪络。

对于闪络而言，只要线路中存在一点故障就会导致闪络放电。

所以要想防止闪络过电流故障发生，必须首先将闪络过电流降至最低限度。

一般情况下用避雷器保护后在线路上是不起作用的。

所以必须安装相应的第二道防线来防止和处理绝缘子串接地故障（主要是地电位升高）。

目前较好的保护方法是安装金属铠装避雷器、雷电冲击式避雷器和空气间隙式避雷器及三道防线。

在一些新建或改造线路中为了避免线路过电压引起接地故障，而采用了地电位保护器、金属铠装避雷器、三道防线等措施来防止和处理接地故障。

但这些设备在造价和维护成本上都很高，所以很少采用。

二、感应雷电法和感应式过电压保护感应雷电流是雷击时，雷击点附近的金属导体或大地上的其它物体受到感应而产生的电流。

其形式可分为：感应雷流起电点在雷电先导到达线路后，在线路上引起感应电压，这种电压称为“雷击电弧”；在线路上也产生“感应雷电”，称为雷电电弧。

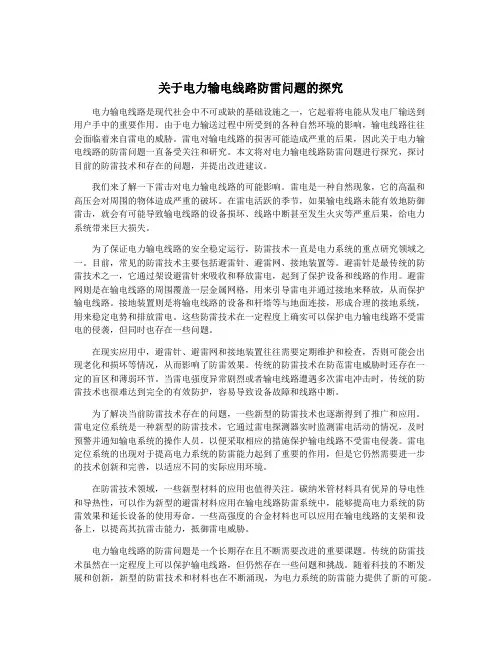

关于电力输电线路防雷问题的探究电力输电线路是现代社会中不可或缺的基础设施之一，它起着将电能从发电厂输送到用户手中的重要作用。

由于电力输送过程中所受到的各种自然环境的影响，输电线路往往会面临着来自雷电的威胁。

雷电对输电线路的损害可能造成严重的后果，因此关于电力输电线路的防雷问题一直备受关注和研究。

本文将对电力输电线路防雷问题进行探究，探讨目前的防雷技术和存在的问题，并提出改进建议。

我们来了解一下雷击对电力输电线路的可能影响。

雷电是一种自然现象，它的高温和高压会对周围的物体造成严重的破坏。

在雷电活跃的季节，如果输电线路未能有效地防御雷击，就会有可能导致输电线路的设备损坏、线路中断甚至发生火灾等严重后果，给电力系统带来巨大损失。

为了保证电力输电线路的安全稳定运行，防雷技术一直是电力系统的重点研究领域之一。

目前，常见的防雷技术主要包括避雷针、避雷网、接地装置等。

避雷针是最传统的防雷技术之一，它通过架设避雷针来吸收和释放雷电，起到了保护设备和线路的作用。

避雷网则是在输电线路的周围覆盖一层金属网格，用来引导雷电并通过接地来释放，从而保护输电线路。

接地装置则是将输电线路的设备和杆塔等与地面连接，形成合理的接地系统，用来稳定电势和排放雷电。

这些防雷技术在一定程度上确实可以保护电力输电线路不受雷电的侵袭，但同时也存在一些问题。

在现实应用中，避雷针、避雷网和接地装置往往需要定期维护和检查，否则可能会出现老化和损坏等情况，从而影响了防雷效果。

传统的防雷技术在防范雷电威胁时还存在一定的盲区和薄弱环节。

当雷电强度异常剧烈或者输电线路遭遇多次雷电冲击时，传统的防雷技术也很难达到完全的有效防护，容易导致设备故障和线路中断。

为了解决当前防雷技术存在的问题，一些新型的防雷技术也逐渐得到了推广和应用。

雷电定位系统是一种新型的防雷技术，它通过雷电探测器实时监测雷电活动的情况，及时预警并通知输电系统的操作人员，以便采取相应的措施保护输电线路不受雷电侵袭。

浅谈输电线路的防雷保护及措施摘要:本文介绍了输电线路防雷改造原则,阐述了输电线路防雷保护,提出了输电线路防雷的主要措施。

关键词:输电线路防雷保护措施随着电网规模的不断发展,雷击引起输电线路跳闸故障也逐年增多,严重影响线路设备安全运行,架空输电线路的雷击跳闸一直是困扰安全供电的一个难题。

因此,寻求更有效的线路防雷保护措施,一直是供电企业工作者关注的课题。

1、输电线路防雷改造原则(1)可控放电避雷针造价较避雷器低,保护效果好,维护工作量小。

但其保护范围有限,适用于档距小线路段。

可控放电避雷针对接地电阻的要求比较宽松,一般10欧姆以下即可,对于土壤电阻率高的地方,可以放宽到30欧姆。

(2)可控放电避雷针安装完成以后不需要定期维护,针对有的地区交通不便的实际情况具有重要意义,可以大大减轻巡视人员的工作量。

(3)根据运行经验,消雷器的防雷能力存在一定问题,故需对已加装消雷器的部分杆塔进行改造。

(4)避雷器虽造价较高,但保护效果好,杆塔、导线被雷击时,能迅速动作,适用于大档距线路段,能有效的弥补可控放电避雷针保护范围不足的盲点。

2、输电线路防雷保护(1)装设自动重合闸。

由于雷击造成的闪络多数能在跳闸后自行恢复绝缘性能,所以重合闸成功率较高。

重合闸装置作为线路防雷的一项重要措施,可有效地保证雷击跳闸后的供电可靠性。

(2)采用消弧线圈接地方式。

对于雷电活动强烈,接地电阻又难以降低的地区,可采用中性点不接地或经消弧线圈接地的方式,绝大多数的单相闪络着雷接地故障能被消弧线圈所消除。

而在两相或三相着雷时,雷击引起第一相导线闪络并不会造成跳闸,闪络后的导线相当于地线,增加了耦合作用,使未闪络相绝缘子串上的电压下降,从而提高了耐雷水平。

(3)加装氧化锌避雷器。

这种方法造价高,效果最好,可以防止各种过电压,但避雷器本身需要定期检查试验,运行成本较高,对于交通不便的地方不适宜,一般用于35kV线路。

(4)采用不平衡绝缘方式。

输电线路及变电站防雷保护措施浅析摘要:在变电站遍布于国内的背景下，对于日常生活中所常见的输电线及变电站来说，对其正常运行威胁最大的就是雷电，因此如何做好相应的防护措施是现今最需要解决的问题。

本文说明了雷电对输电线及变电站所产生的危害，并通过分析变电站的基本工作原理来研究出最适合的方法去防范雷电对变电站的威胁。

希望本文的研究结果对以后的工作有一定的积极意义。

关键词:变电站雷电安全防护；二次系统雷电灾害防护；基本技术措施引言雷击是引起架空输电线路故障的首要原因。

尽管雷击跳闸大概率能够重合（再启动）成功，但随着人们对供电可靠性要求的提高，运维单位在降低雷击跳闸方面投入仍在不断加强，如采用负保护角设计、石墨等新型接地体、线路避雷器等。

其中线路避雷器因防雷效果良好，近年来在南方大规模使用，在提高供电可靠性方面起到了一定积极作用。

1，输电线路防雷现状问题1.1，雷击特性雷击类型主要有磁感应雷击和直接雷击。

直接雷击是指雷云和道路物体的充放电之间的直接关系；磁感应雷是指雷电云对道路输电线路周围物体的充放电，但电流的磁效应也会使输电线路受到感应电动势的影响；雷电侵入波是指当雷电击中输电线路时，输电线路中的雷电会迅速传播到两侧。

近年来，从农村电网的更新改造中可以看出，加强防雷措施可以使农村供电系统越来越可靠。

1.2，防雷问题对于输电线路的雷击破坏，在世界范围内很难确定影响因素。

此外，绝大多数输电线路位于室外，更容易受到雷击；此外，现阶段输电线路的观测技术存在很大局限性。

因此，无法有效保证相关技术在输电线路上捕捉和准确测量雷击参数的准确性。

例如，无论输电线路功率跳闸和其他故障的原因是屏蔽还是报复，上述问题都是缺乏防雷对策目的的最重要原因之一。

1.3，设计难点35～110kV输电线路建于20世纪80年代。

在设计其输电线路时，专业技术人员没有考虑土壤电阻率，并且在设计接地线电阻时缺乏严格的数值。

对于一些跨度和落差较大的地区，如山区和山区，过大的保护角度也会导致这些地方出现问题，导致输电线路的避雷带效果较差。

高压输电线路的雷电防护论文高压输电线路的雷电防护论文合理选择高压输电线路的路径在某些地区，高压输电线路会非常容易遭受雷击，如果在确定高压输电线路的路径时能够有意避开雷击高压区，或者是加强这些地区高压输电线路的防雷措施，那么就可以极大地提高气耐雷水平。

一般说来，易击区主要是以下地段：（1）雷暴走廊，如顺风的河谷、顺风的峡谷和山区风口等；（2）四周都是山丘的潮湿盆地，如铁塔周围有水库、鱼塘、沼泽地或灌木，附近又有蜿蜒起伏的山丘等处；（3）地下有导电性矿的地面和低位较高处；（4）土壤电阻率有突变的地带，如稻田和山坡的交界处、地质断层地带、岩石与土壤的交界处、岩石山脚下有小河的山谷等地；（5）土壤电阻率差别不大（如有良好土层和植被的山丘）时，突出的山顶或山的向阳坡等地。

架设避雷线架设避雷线是高压输电线路雷电防护的最基本措施，旨在当雷电直击高压输电线路时，通过分流一部分雷电流来降低流入杆塔的雷电流和导线上的感应过电压。

在实际操作中，为了提高避雷线对高压输电线路的保护作用，保证雷电不致绕过避雷线而直接击中导线，应该减小绕击率，并且避雷线对边导线的保护角宜在20~30°。

一般说来，输电线路的电压越高，那么采用避雷线的效果愈好，当输电线路电压等级逐渐下降时，架设避雷线的效果会逐渐减弱。

装设自动重合闸自动重合闸对于提高瞬时性故障时供电的连续性、双侧电源线路系统并列运行的稳定性，以及纠正由于断路器或继电保护误动作引起的误跳闸，都显得十分重要。

作为高压输电线路雷电防护的重要措施，装设自动重合闸能够使得雷电直击高压输电线路时所造成的闪络和工频电弧在线路跳闸后迅速去电离，通过确保线路绝缘的完整性来降低线路雷击所造成的停电事故。

在高压输电线路的安全和稳定运行中，装设自动重合闸发挥着举足轻重的作用，但是巡检人员要加强对瞬时故障的巡查和分析，一旦发现瞬时故障要及时进行处理，防止故障的蔓延和扩大。

采用消弧线圈接地方式在多雷地区，或接地电阻难以降低的地区，经常采用中性点经消弧线圈接地的方式，这样做可以使消弧线圈消除单相雷击闪络接地故障。

论输电线路防雷保护及新方式近年来，在我国广大地区，配网线路防雷性能薄弱，配电线路接线形式多样，线路地处环境复杂，针对不同外界环境、杆塔结构等条件下的配电线路防雷措施技术水平参差不齐。

随着防雷设备厂家的技术进步，防雷装置的种类和安装方式也多种多样，各种防雷措施缺乏针对性及经济技术指标的合理评价，其雷电防护效果并未得到充分发挥，雷击引起的线路跳闸事故日渐增多。

标签：输电线路;防雷保护;新方式引言在电网运行中，雷电是导致电网故障主要自然因素，而且输电线路有着较长里程，作为电力空中运输通道，更易因雷击而触发保护跳闸，严重破坏供电可靠性，同时变电站内设备也会受到雷电的损害，因此，供电企业应意识到防雷防护的重要性，有效降低雷电对输变电设备运行安全的影响。

1自然界雷电概述雷电是自然界常见的集声、光、电为一体的现象，往往伴有闪电和雷鸣而出现，对人类的活动有重大影响，能够产生有机物质孕育农作物，还可以补充大气中电离层的电荷，防止太阳和宇宙中的射线进入地球表面，但是雷电也是导致高压输配电线路故障的重要因素。

当输配电线路被雷电击中时，会产生泄入大地的雷电流，引起巨大的电磁效应、机械效应和热效应，从而影响输配电线路的正常运行。

雷电作为一种特殊电脉冲波，产生时会伴随着强大的脉冲磁场，其中直击雷和感应雷这两种雷电形式对输配电线路的危害尤为严重。

直击雷能够在很短的时间内放出大量的电荷，会对设施和设备造成直接破坏，破坏能力十分巨大。

而感应雷分为电磁感应雷和静电感应雷，雷电放电时，雷电流在附近空间中剧烈变化而产生强磁场可以引起电磁感应雷，若不能及时引入地下，极可能发生安全事故;架空线路的导线被积云所感应上大量电荷生成静电感应雷，使电压倍增，影响输配电线路。

2输电线路防雷保护及新方式2.1合理配置避雷器为降低线路雷电侵入波的影响，避雷器是最为常见的措施，可显著提高站内设备抗雷电干扰的能力，然而其对于安装环境有要求，要严格依据有关电力设施安装规定进行布置，起到分摊雷电冲击电流的作用。
