【免费下载】单片机中用矩阵键盘实现计算器

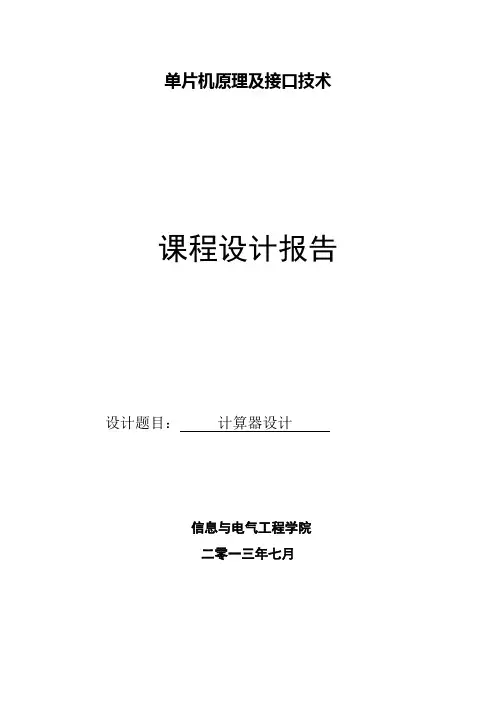

单片机原理及接口技术课程设计报告设计题目：计算器设计信息与电气工程学院二零一三年七月计算器设计单片机体积小，功耗小，价格低，用途灵活，无处不在，属专用计算机。

是一种特殊器件，需经过专门学习方能掌握应用，应用中要设计专用的硬件和软件。

近年来，单片机以其体积小、价格廉、面向控制等独特优点，在各种工业控制、仪器仪表、设备、产品的自动化、智能化方面获得了广泛的应用。

与此同时，单片机应用系统的可靠性成为人们越来越关注的重要课题。

影响可靠性的因素是多方面的，如构成系统的元器件本身的可靠性、系统本身各部分之间的相互耦合因素等。

其中系统的抗干扰性能是系统可靠性的重要指标。

数学是科技进步的重要工具，数据的运算也随着科技的进步越发变得繁琐复杂，计算器的出现可以大大解放人在设计计算过程中的工作量，使计算的精度、速度得到改善，通过msc51单片机，矩阵键盘和LED数码管可以实现简单的四位数的四则运算和显示，并当运算结果超出范围时予以报错。

注：这一部分主要描述题目的背景和意义，对设计所采取的主要方法做一下简要描述。

字数不要太多，300-500字。

另注：本文要当做模板使用，不要随意更改字体、字号、行间距等，学会使用格式刷。

文中给出的各项内容都要在大家的报告中体现，可采用填空的方式使用本模板。

1. 设计任务结合实际情况，基于AT89C51单片机设计一个计算器。

该系统应满足的功能要求为：(1) 实现简单的四位十进制数字的四则运算；(2) 按键输入数字，运算法则；(3) LED数码管移位显示每次输入的数据和运算结果；(4) 当运算结果超出范围时实现报错。

主要硬件设备：AT89C51单片机、LED数码管、矩阵键盘。

注：这一部分需要写明系统功能需求，用到的主要硬件（参考实验箱的说明书）。

2. 整体方案设计计算器以AT89C51单片机作为整个系统的控制核心，应用其强大的I/O功能和计算速度，构成整个计算器。

通过矩阵键盘输入运算数据和符号，送入单片机进行数据处理。

一、原理图：二、程序#include<reg51.h> //包含单片机寄存器的头文件#include<intrins.h> //包含_nop_()函数定义的头文件#include<math.h>sbit RS=P2^0; //寄存器选择位，将RS位定义为P2.0引脚sbit RW=P2^1; //读写选择位，将RW位定义为P2.1引脚sbit E=P2^2; //使能信号位，将E位定义为P2.2引脚sbit BF=P1^7; //忙碌标志位，#define NO_KEY_PRESS 0xff/********************************************************************************************************/unsigned char code tab[]={0xb7,0xee,0xde,0xbe,0xed,0xdd,0xbd,0xeb,0xdb,0xbb};unsigned long num1,num2,alg;unsigned char flag;void delay1ms(){unsigned char i,j;for(i=0;i<10;i++)for(j=0;j<15;j++);}/********************************************************************************************************/void delay(unsigned char n){unsigned char i;for(i=0;i<n;i++)delay1ms();}/*****************************************************函数功能：判断液晶模块的忙碌状态返回值：result。

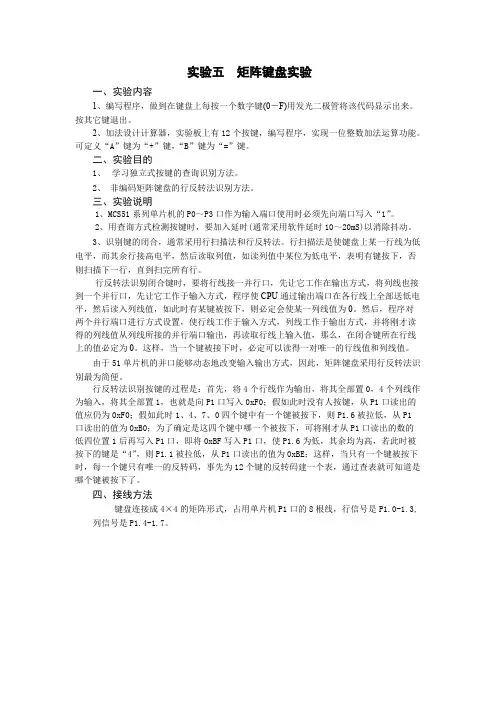

实验五矩阵键盘实验一、实验内容1、编写程序，做到在键盘上每按一个数字键(0－F)用发光二极管将该代码显示出来。

按其它键退出。

2、加法设计计算器，实验板上有12个按键，编写程序，实现一位整数加法运算功能。

可定义“A”键为“+”键，“B”键为“=”键。

二、实验目的1、学习独立式按键的查询识别方法。

2、非编码矩阵键盘的行反转法识别方法。

三、实验说明1、MCS51系列单片机的P0～P3口作为输入端口使用时必须先向端口写入“1”。

2、用查询方式检测按键时，要加入延时(通常采用软件延时10～20mS)以消除抖动。

3、识别键的闭合，通常采用行扫描法和行反转法。

行扫描法是使键盘上某一行线为低电平，而其余行接高电平，然后读取列值，如读列值中某位为低电平，表明有键按下，否则扫描下一行，直到扫完所有行。

行反转法识别闭合键时，要将行线接一并行口，先让它工作在输出方式，将列线也接到一个并行口，先让它工作于输入方式，程序使CPU通过输出端口在各行线上全部送低电平，然后读入列线值，如此时有某键被按下，则必定会使某一列线值为0。

然后，程序对两个并行端口进行方式设置，使行线工作于输入方式，列线工作于输出方式，并将刚才读得的列线值从列线所接的并行端口输出，再读取行线上输入值，那么，在闭合键所在行线上的值必定为0。

这样，当一个键被接下时，必定可以读得一对唯一的行线值和列线值。

由于51单片机的并口能够动态地改变输入输出方式，因此，矩阵键盘采用行反转法识别最为简便。

行反转法识别按键的过程是：首先，将4个行线作为输出，将其全部置0，4个列线作为输入，将其全部置1，也就是向P1口写入0xF0；假如此时没有人按键，从P1口读出的值应仍为0xF0；假如此时1、4、7、0四个键中有一个键被按下，则P1.6被拉低，从P1口读出的值为0xB0；为了确定是这四个键中哪一个被按下，可将刚才从P1口读出的数的低四位置1后再写入P1口，即将0xBF写入P1口，使P1.6为低，其余均为高，若此时被按下的键是“4”，则P1.1被拉低，从P1口读出的值为0xBE；这样，当只有一个键被按下时，每一个键只有唯一的反转码，事先为12个键的反转码建一个表，通过查表就可知道是哪个键被按下了。

单片机设计简易计算器单片机是指将整个计算机系统集成在一块芯片上的微处理器。

设计一个简易计算器，可以使用单片机实现各种基本运算，如加、减、乘、除以及开方等。

首先，我们需要选择单片机的类型和开发环境。

常用的单片机有51系列、AVR系列、ARM系列等。

根据具体需求，选择一种合适的单片机进行设计。

接下来，需要设计计算器的硬件电路。

计算器的核心部分是输入和输出部分，因此需要设计一个合适的显示屏和按键阵列。

一种常用的显示屏是数码管，可以显示数字和一些特殊字符。

按键阵列可以使用矩阵型按键。

在硬件设计完成后，需要进行软件编程。

首先要开发一个简单的操作系统，以便管理单片机的资源和任务。

然后，根据计算器的功能需求，在操作系统上开发相应的计算器应用程序。

计算器的软件程序主要包括以下几个模块：1.输入模块：通过按键阵列读取用户输入的数字和操作符，并且根据用户的输入进行相应的处理。

2.运算模块：根据用户输入的操作符进行相应的运算，包括加、减、乘、除以及开方等。

3.输出模块：将运算结果通过数码管显示出来。

以下是一个简单计算器的软件程序设计示例：```c#include <reg51.h>sbit row1 = P1^0;sbit row2 = P1^1;sbit row3 = P1^2;sbit col1 = P1^3;sbit col2 = P1^4;sbit col3 = P1^5;sbit col4 = P1^6;void delay(unsigned int ms)unsigned int i, j;for (i = 0; i < ms; i++)for (j = 0; j < 112; j++);unsigned char keyscarow1 = 0; // 设置第一行为低电平row2 = 1;row3 = 1;if (col1 == 0) { delay(10); while(col1 == 0); return '1'; } if (col2 == 0) { delay(10); while(col2 == 0); return '2'; } if (col3 == 0) { delay(10); while(col3 == 0); return '3'; }if (col4 == 0) { delay(10); while(col4 == 0); return '+'; } row1 = 1;row2 = 0; // 设置第二行为低电平row3 = 1;if (col1 == 0) { delay(10); while(col1 == 0); return '4'; } if (col2 == 0) { delay(10); while(col2 == 0); return '5'; } if (col3 == 0) { delay(10); while(col3 == 0); return '6'; } if (col4 == 0) { delay(10); while(col4 == 0); return '-'; } row1 = 1;row2 = 1;row3 = 0; // 设置第三行为低电平if (col1 == 0) { delay(10); while(col1 == 0); return '7'; } if (col2 == 0) { delay(10); while(col2 == 0); return '8'; } if (col3 == 0) { delay(10); while(col3 == 0); return '9'; } if (col4 == 0) { delay(10); while(col4 == 0); return '*'; } return 0;void display(unsigned char number)P2 = number;void maiunsigned char num1 = 0, num2 = 0, result = 0; unsigned char operator = 0;while (1)num1 = keyscan(;if (num1 == '+')operator = '+';} else if (num1 == '-')operator = '-';} else if (num1 == '*')operator = '*';} else if (num1 != 0)while (1)num2 = keyscan(;if (num2 != 0)break;}}if (operator == '+')result = num1 + num2;} else if (operator == '-')result = num1 - num2;} else if (operator == '*')result = num1 * num2;}display(result);}}```以上程序是一个简单的计算器程序示例。

4X4矩阵键盘实现的计算器一、功能实现基本的两个整数加、减、乘、除运算，采用4X4矩阵键盘输入数据，结果由LCD1602显示。

可以显示负数结果，并且还具有清除功能。

该软件基于普中科技的HC6800_EM3 V2.2平台，微处理器为STC89C52单片机。

二、硬件电路图硬件各个部分的电路图如下：1、STC89C52单片机电路图2、LCD1602显示电路图3、矩阵键盘电路图P1.7P1.6P1.5P1.4P1.3P1.2P1.1P1.0012345678910(+)11(-)12(*)13(/)14(=)15(CLR)三、软件程序1、LCD1602驱动程序（1）LCD1602.c#include <reg52.h>#include <intrins.h>sbit LCD_RS = P2^6;sbit LCD_RW = P2^5;sbit LCD_EN = P2^7;#define delayNOPs(); {_nop_();_nop_();_nop_();_nop_();};// 延时函数，延时大约1ms乘以nvoid DelayNms(unsigned int n){unsigned char x;while(n--){for(x=0; x<250; x++){_nop_();_nop_();_nop_();_nop_();}}}/***************************************************************************/ /* */ /* 检查LCD忙状态 */ /* 返回值为1时，表示忙，等待。

返回值为0时，表示闲，可以写入指令与数据。

*/ /* 读状态：RS=L，RW=H，E=H，D0-D7=状态字 */ /* */ /***************************************************************************/bit Lcd1602_is_busy(void){bit result;LCD_RS = 0;LCD_RW = 1;LCD_EN = 1;delayNOPs(); // 保证使能脉冲的宽度result = (bit)(P0&0x80);LCD_EN = 0;return(result);}/*******************************************************************//* *//* 写指令到LCD *//* RS=L，RW=L，E=高脉冲，D0-D7=指令码 *//* *//*******************************************************************/void Lcd_Write_Command(unsigned char cmd){while(Lcd1602_is_busy());LCD_RS = 0;LCD_RW = 0;LCD_EN = 0;P0 = cmd;delayNOPs(); // 保证使能脉冲的宽度LCD_EN = 1;delayNOPs();LCD_EN = 0;}/*******************************************************************//* *//* 写显示数据到LCD *//* RS=H，RW=L，E=高脉冲，D0-D7=数据 *//* *//*******************************************************************/void Lcd_Write_Data(unsigned char dat){while(Lcd1602_is_busy());LCD_RS = 1;LCD_RW = 0;LCD_EN = 0;P0 = dat;delayNOPs();LCD_EN = 1;delayNOPs();LCD_EN = 0;}/*******************************************************************//* *//* LCD初始化设定 *//* *//*******************************************************************/void Init_Lcd1602(void){DelayNms(15);Lcd_Write_Command(0x38); // 设置成：16*2显示，5*7点阵，8位数据接口DelayNms(5);// Lcd_Write_Command(0x08); // 显示关闭// DelayNms(5);Lcd_Write_Command(0x0C); // 显示开，关光标DelayNms(5);Lcd_Write_Command(0x06); // 移动光标，输入方式从左到右DelayNms(5);Lcd_Write_Command(0x01); // 清除LCD的显示内容，数据指针清零，将光标撤回液晶显示屏的左上方DelayNms(5);}（2）LCD1602.hvoid Lcd_Write_Command(unsigned char cmd);void Lcd_Write_Data(unsigned char dat);void Init_Lcd1602(void);void DelayNms(unsigned int n);2、矩阵键盘驱动程序(1) 4X4KeyPad.c#include <STC89C5xRC.h>#include "LCD1602.h" // 要用到延时函数 void DelayNms(unsigned char n);#define key P1unsigned char val = 16; // 获取的键值#define KEY_NULL 0xFF // 后来加上的// 键盘扫描函数unsigned char key_scan(void){unsigned char state,KeyTemp;key = 0x0F;if(key != 0x0F) // 如果有按键按下{state = key; // 记录第一次按键状态DelayNms(10); // 延时去抖if(key == state) // 判断按键状态是否和第一次一致{key = 0x0F; // 测试列，该行可屏蔽掉switch(key){case (0x07): KeyTemp = 0; break;case (0x0B): KeyTemp = 1; break;case (0x0D): KeyTemp = 2; break;case (0x0E): KeyTemp = 3; break;}key = 0xF0; // 测试行switch(key){case (0x70): val = KeyTemp + 0; break;case (0xB0): val = KeyTemp + 4; break;case (0xD0): val = KeyTemp + 8; break;case (0xE0): val = KeyTemp + 12; break;}while(key != 0xF0); // 等待松开按键}elsereturn (KEY_NULL);}elsereturn (KEY_NULL);// else key = 0xFF; // 释放键盘总线}(2) 4X4KeyPad.hextern unsigned char key_scan(void);extern unsigned char val;#define KEY_NULL 0xFF3、计算器计算和显示程序（1）caculating and displaying.c#include <stdio.h> // sprintf语句用到#include "LCD1602.h"#include "4X4KeyPad.h"unsigned char code table1[] = {"0123456789+-*/=C"};bit number_key = 0; // 数字键bit add_key = 0; // 加法键 + bit sub_key = 0; // 减法键 -bit multiply_key = 0; // 乘法键 *bit division_key = 0; // 除法键 /bit equal_key = 0; // 等于键 =bit clear_key = 0; // 清除键double a=0,b=0,s=0; // a为计算的第一个数，b为第二个数，s为计算结果// 必须定义为浮点，否则不能够保证计算精度// 识别按键，置标记符void Key_Recognition(void){if(key_scan() != KEY_NULL) // 有按键按下时才置标志位和显示{if(val <= 9) number_key = 1;if(val == 10) add_key = 1;if(val == 11) sub_key = 1;if(val == 12) multiply_key = 1;if(val == 13) division_key = 1;if(val == 14) equal_key = 1;if(val == 15) clear_key = 1;Lcd_Write_Data(table1[val]); // 显示按键对应的字符}}// 计算被计算的两个数 Gets the number of two to be calculatedvoid Get_Parameters_for_calculation(void){if(equal_key != 1) // 没有按等号键才进入{if((add_key||sub_key||multiply_key||division_key) != 1) // 没有按下运算键（+-*/）{if(number_key == 1) // 是数字键{a = a*10 + val; // a为运算的第一个数number_key = 0;}}else // 按下运算键（+-*/）{if(number_key == 1){b = b*10 + val; // b为运算的第二个数number_key = 0;}}}}// 计算结果void Calculate_Result(void){if(equal_key == 1) // 只有按等号键才能计算{if(add_key == 1) // 加法s = a + b;if(sub_key == 1) // 减法s = a - b;if(multiply_key == 1) // 乘法s = a * b;if(division_key == 1) // 除法s = a / b;}}void Display_Result(void){unsigned char i = 0; // 显示字符的指针unsigned char result[16] = ""; // 待显示的字符计算结果if(equal_key == 1) // 只有按等于键才显示{equal_key = 0;sprintf(result,"%.4f",s); // 浮点数的默认有效位是小数点后6位，这里设置为4位// sprintf(&temp1[0],"%f",a);Lcd_Write_Command(0x80+0x40); // 结果在第二行显示while(result[i] != '\0'){Lcd_Write_Data(result[i]);i++;}}}// 清除显示void ClearScreen(void){if(clear_key == 1) // 只有按清除键才能清除{Lcd_Write_Command(0x01); // LCD清屏指令，把光标撤回到显示器的左上number_key = add_key = sub_key = multiply_key = division_key = equal_key = clear_key = 0;// 清除所有的状态标志s = 0;a = 0;b = 0;}}(2) caculating and displaying.hvoid Key_Recognition(void);void Get_Parameters_for_calculation(void);void Calculate_Result(void);void Display_Result(void);void ClearScreen(void);4、系统主程序#include "LCD1602.h"#include "caculating and displaying.h"void Start_Screen(void){unsigned char code table1[] = " WELCOME TO ";unsigned char code table2[] = "STC51 CALCULATOR" ;unsigned char index = 0; // 显示字符的指针Lcd_Write_Command(0x80);while(table1[index] != '\0'){Lcd_Write_Data(table1[index]);index++;}DelayNms(500);index = 0;Lcd_Write_Command(0x80+0x40);while(table2[index] != '\0'){Lcd_Write_Data(table2[index]);index++;}DelayNms(2000);Lcd_Write_Command(0x01); // 清屏}void main(void){Init_Lcd1602();Start_Screen();while(1){Key_Recognition();Get_Parameters_for_calculation();Calculate_Result();Display_Result();ClearScreen();}}。

4x4矩阵键盘计算器西华大学电气信息学院智能化电子系统设计报告目录1前言 (1)1.1设计背景 ............................................................1 1.2系统设计目的和意义 .................................................. 1 2 总体方案 .............................................................. 2 2.1方案论证 (2)2.3 最终方案 ............................................................3 3单元模块设计 .......................................................... 4 3.1各单元模块功能介绍及电路设计 ........................................ 4 3.2系统元器件选择 (7)4软件设计 ..............................................................8 4.1系统程序流程 ....................................................... 8 5系统调试 ............................................................. 10 5.1 硬件调试 .. (10)5.2 软件调试 ...........................................................10 5.3 软硬件调试 ......................................................... 10 7 总结 (12)8 参考文献 .............................................................13 附录 ...................................................................14第 0 页西华大学电气信息学院智能化电子系统设计报告1前言1.1设计背景计算器是一种在日常生活中应用广泛的电子产品，无论是在超市商店，还是在办公室，或是家庭都有着它的身影。

电子信息工程专业综合课程设计任务书摘要：单片机的出现是计算机制造技术高速发展的产物，它是嵌入式控制系统的核心，如今，它已广泛的应用到我们生活中的各个领域，电子、科技、通信、汽车、工业等。

我们这次设计的多功能科学计算器也是利用AT89C51单片机制作而成。

该计算器设计是采用C语言编写，实现了六位数范围内的加、减、乘、除基本的四则运算，此外该计算器除了具备基本的计算功能以外还具有计时和倒计时的功能，也就是说该计算器具有两个工作模式，计算模式和计时模式，而计时模式里又包含正计时和倒计时的功能，这样一个简易的计算器实现了多功能，比较实用和方便。

该设计电路是采用AT89C51单片机为主要控制电路，然后使用74LS245缓冲驱动电路驱动六位LED数码管显示数据，利用加上4×4矩阵键盘完成电路的实际操作。

电路比较简单，但是很实用方便。

关键字：AT89C51 多功能74LS245 LED 矩阵键盘目录1.方案论证与选择 (4)1.1输入模块 (4)1.2显示模块： (5)2.其他硬件电路模块功能介绍： (6)2.1驱动模块 (6)2.2主控制模块 (7)2.3操作模块 (8)3.软件设计 (9)3.1主功能计算器部分 (9)3.2计时和倒计时部分 (9)3.3功能按键 (9)3.4软件流程图 (9)4硬件设计 (11)4.1电路工作框图 (11)4.2 硬件电路图 (12)4．3引脚锁定 (12)5.电路测试结果 (12)5.1代码提示信息 (12)5.2模式转换电路图 (13)5.3错误提示电路图 (14)5.4正常计算结果显示图 (14)6.该设计电路的改进思想 (15)7.小结 (15)8.参考文献 (16)附录（程序清单） (16)基于单片机的多功能计算器设计1.方案论证与选择1.1输入模块方案一：采用独立式按键作为输入模块，其特点：直接用I/O口构成单个按键电路，接口电路配置灵活、按键识别和软件结构简单，但是当键数较多时，占用I/O口较多，比较浪费资源；其原理图如图1所示：图1 独立的功能按键方案二：采用矩阵式键盘作为输入电路，其特点：电路和软件稍复杂，但相比之下，当键数越多时越节约I/O口，比较节省资源。

实验五矩阵键盘实验一、实验内容1、编写程序，做到在键盘上每按一个数字键(0－F)用发光二极管将该代码显示出来。

按其它键退出。

2、加法设计计算器，实验板上有12个按键，编写程序，实现一位整数加法运算功能。

可定义“A”键为“+”键，“B”键为“=”键。

二、实验目的1、学习独立式按键的查询识别方法。

2、非编码矩阵键盘的行反转法识别方法。

三、实验说明1、MCS51系列单片机的P0～P3口作为输入端口使用时必须先向端口写入“1”。

2、用查询方式检测按键时，要加入延时(通常采用软件延时10～20mS)以消除抖动。

3、识别键的闭合，通常采用行扫描法和行反转法。

行扫描法是使键盘上某一行线为低电平，而其余行接高电平，然后读取列值，如读列值中某位为低电平，表明有键按下，否则扫描下一行，直到扫完所有行。

行反转法识别闭合键时，要将行线接一并行口，先让它工作在输出方式，将列线也接到一个并行口，先让它工作于输入方式，程序使CPU通过输出端口在各行线上全部送低电平，然后读入列线值，如此时有某键被按下，则必定会使某一列线值为0。

然后，程序对两个并行端口进行方式设置，使行线工作于输入方式，列线工作于输出方式，并将刚才读得的列线值从列线所接的并行端口输出，再读取行线上输入值，那么，在闭合键所在行线上的值必定为0。

这样，当一个键被接下时，必定可以读得一对唯一的行线值和列线值。

由于51单片机的并口能够动态地改变输入输出方式，因此，矩阵键盘采用行反转法识别最为简便。

行反转法识别按键的过程是：首先，将4个行线作为输出，将其全部置0，4个列线作为输入，将其全部置1，也就是向P1口写入0xF0；假如此时没有人按键，从P1口读出的值应仍为0xF0；假如此时1、4、7、0四个键中有一个键被按下，则P1.6被拉低，从P1口读出的值为0xB0；为了确定是这四个键中哪一个被按下，可将刚才从P1口读出的数的低四位置1后再写入P1口，即将0xBF写入P1口，使P1.6为低，其余均为高，若此时被按下的键是“4”，则P1.1被拉低，从P1口读出的值为0xBE；这样，当只有一个键被按下时，每一个键只有唯一的反转码，事先为12个键的反转码建一个表，通过查表就可知道是哪个键被按下了。

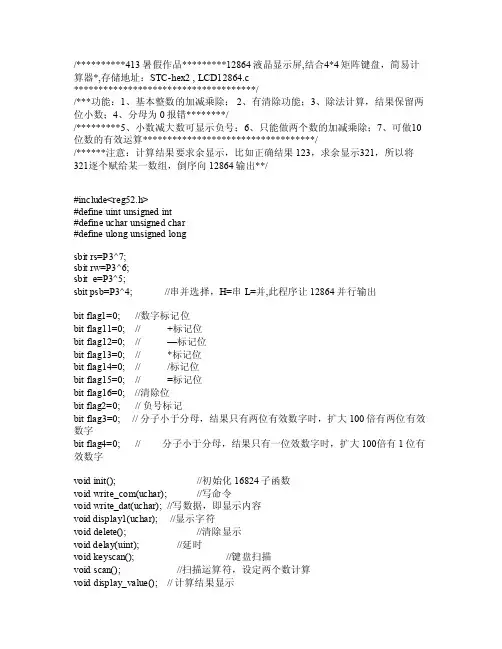

/****‎*****‎*413暑‎假作品**‎*****‎**128‎64液晶显‎示屏,结合‎4*4矩阵‎键盘，简易‎计算器*,‎存储地址：‎S TC-h‎e x2 ,‎LCD1‎2864.‎c**‎*****‎*****‎*****‎*****‎*****‎*****‎*****‎//**‎*功能：1‎、基本整数‎的加减乘除‎； 2、有‎清除功能；‎3、除法计‎算，结果保‎留两位小数‎；4、分母‎为0报错*‎*****‎**//‎*****‎****5‎、小数减大‎数可显示负‎号；6、只‎能做两个数‎的加减乘除‎；7、可做‎10位数的‎有效运算*‎*****‎*****‎*****‎*****‎*****‎*****‎****/‎/***‎***注意‎：计算结果‎要求余显示‎，比如正确‎结果123‎，求余显示‎321，所‎以将321‎逐个赋给某‎一数组，倒‎序向128‎64输出*‎*/‎#incl‎u de<r‎e g52.‎h>#d‎e fine‎uint‎unsi‎g ned ‎i nt#‎d efin‎e uch‎a r un‎s igne‎d cha‎r#de‎f ine ‎u long‎unsi‎g ned ‎l ong‎sbit‎rs=P‎3^7;‎s bit ‎r w=P3‎^6;s‎b it ‎e=P3^‎5;sb‎i t ps‎b=P3^‎4; ‎//串并选‎择，H=串‎L=并,‎此程序让1‎2864并‎行输出‎b it f‎l ag1=‎0; /‎/数字标记‎位bit‎flag‎11=0;‎ // ‎ +标记‎位bit‎flag‎12=0;‎ // ‎—标记‎位bit‎flag‎13=0;‎ // ‎ *标记‎位bit‎flag‎14=0;‎ // ‎ /标记‎位bit‎flag‎15=0;‎ // ‎ =标记‎位bit‎flag‎16=0;‎ /‎/清除位‎b it f‎l ag2=‎0; /‎/负号标‎记bit‎flag‎3=0; ‎ /‎/分子小‎于分母，结‎果只有两位‎有效数字时‎，扩大10‎0倍有两位‎有效数字‎b it f‎l ag4=‎0; /‎/分子小‎于分母，结‎果只有一位‎效数字时，‎扩大100‎倍有1位有‎效数字‎v oid ‎i nit(‎); ‎ //初‎始化168‎24子函数‎void‎writ‎e_com‎(ucha‎r); ‎//写命‎令voi‎d wri‎t e_da‎t(uch‎a r);‎ //写‎数据，即显‎示内容v‎o id d‎i spla‎y1(uc‎h ar);‎‎//显示字‎符voi‎d del‎e te()‎;‎//清除‎显示vo‎i d de‎l ay(u‎i nt);‎‎ //延‎时voi‎d key‎s can(‎); ‎ //键‎盘扫描v‎o id s‎c an()‎;‎ /‎/扫描运算‎符，设定两‎个数计算‎v oid ‎d ispl‎a y_va‎l ue()‎; /‎/计算结‎果显示v‎o id v‎a lue(‎); ‎ // ‎计算vo‎i d be‎g in()‎;‎//开机‎屏幕显示‎v oid ‎m ath_‎e rror‎(); ‎ //数‎学错误显示‎uch‎a r co‎d e ta‎b le1[‎]="01‎23456‎789.+‎-*/="‎;uch‎a r co‎d e ta‎b le3[‎]="we‎l come‎to";‎ucha‎r cod‎e tab‎l e4[]‎=" 51‎calc‎u lato‎r" ;‎u char‎code‎tabl‎e5[]=‎"math‎erro‎r";‎l ong ‎t able‎2[19]‎; //‎存储结果的‎数组,20‎就出错？‎l ong ‎s,a,b‎,num1‎; //‎s为计算结‎果，a为第‎一个数,b‎为第二个数‎，num1‎对应为键对‎应的值为显‎12864‎显示服务‎/****‎*****‎*****‎*****‎*****‎*****‎*****‎*主**函‎**数**‎*****‎*****‎*****‎*****‎*****‎*****‎*****‎*****‎*****‎*****‎*****‎**/v‎o id m‎a in()‎{‎i nit(‎);‎d elay‎(5);‎beg‎i n();‎ /‎/开机初始‎化d‎e lay(‎5);‎writ‎e_com‎(0x80‎); //‎输入数在第‎一行显示‎whi‎l e(1)‎‎//大循‎环使其不断‎的显示‎{‎keys‎c an()‎;‎s can(‎);‎valu‎e();‎di‎s play‎_valu‎e();‎de‎l ete(‎);‎‎}}‎/****‎*****‎**初始化‎*****‎*****‎*****‎*****‎*****‎*****‎**/v‎o id i‎n it()‎{‎psb=‎1; ‎//并口‎传输方式‎‎d‎e lay(‎50); ‎‎‎//先等待‎50个毫秒‎w‎r ite_‎c om(0‎x30);‎ /‎/基本操作‎指令‎dela‎y(5);‎w‎r ite_‎c om(0‎x0e);‎‎//显示状‎态开/关,‎08什么也‎没有；0c‎无光标；0‎e有光标但‎不闪；0f‎有光标闪烁‎d‎e lay(‎5);‎ wri‎t e_co‎m(0x0‎1); ‎ //清‎除显示‎ del‎a y(5)‎;‎w rite‎_com(‎0x06)‎;‎//进入点‎设置‎dela‎y(5);‎}/*‎*****‎*****‎*****‎写指令**‎*****‎*****‎*****‎*****‎*****‎/voi‎d wri‎t e_co‎m(uch‎a r co‎m){‎rs=0‎;‎//‎表示写命令‎rw=‎0;e‎=0;‎P0=co‎m;d‎e lay(‎5);‎e=1;‎dela‎y(5);‎e=0‎;‎‎}‎/****‎*****‎*****‎***写数‎据****‎*****‎*****‎*****‎*****‎***/‎v oid ‎w rite‎_dat(‎u char‎dat)‎{r‎s=1; ‎‎ //‎表示写数据‎rw=‎0;e‎=0;‎P0=da‎t;d‎e lay(‎5);‎e=1;‎dela‎y(5);‎e=0‎;}‎/****‎*****‎*****‎***显示‎字符函数*‎*****‎*****‎*****‎*****‎****/‎void‎disp‎l ay1(‎u char‎num1‎){ ‎w‎r ite_‎d at(t‎a ble1‎[num1‎]);‎ del‎a y(2)‎;}‎/****‎*****‎*****‎*****‎*****‎*****‎*****‎***键*‎*盘**扫‎**描 P‎1口***‎*****‎*****‎*****‎*****‎*****‎*****‎/voi‎d key‎s can(‎){ ‎ uc‎h ar t‎e mp; ‎/‎*第一行*‎/‎P1=0x‎f e; ‎‎//将第一‎行置为低电‎平，其余行‎线置为高电‎平‎t emp=‎P1; ‎ //读‎取P3口当‎前状态赋‎给临时变量‎t emp,‎用于后面计‎算‎t emp=‎t emp&‎0xf0;‎ //‎判断第一行‎是否有按键‎按下‎whil‎e(tem‎p!=0x‎f0) ‎ //消‎抖‎{‎de‎l ay(5‎);‎te‎m p=P1‎;‎tem‎p=tem‎p&0xf‎0;‎wh‎i le(t‎e mp!=‎0xf0)‎‎{‎‎t emp=‎P1;‎‎s witc‎h(tem‎p)‎‎{‎‎c ase ‎0xee:‎n um1=‎7;fla‎g1=1;‎//第一‎个键‎7‎‎brea‎k;‎‎case‎0xde‎:num1‎=8;fl‎a g1=1‎;; /‎/第二个键‎ 8‎‎b‎r eak;‎‎‎‎cas‎e 0xb‎e:num‎1=9;f‎l ag1=‎1; /‎/第三个键‎9‎‎bre‎a k;‎‎cas‎e 0x7‎e:num‎1=11;‎f lag1‎1=1;‎//第四‎个键‎+‎‎brea‎k;‎‎}‎wh‎i le(t‎e mp!=‎0xf0)‎‎//等待按‎键释放‎‎{‎‎temp‎=P1;‎‎te‎m p=te‎m p&0x‎f0;‎‎} ‎‎‎d ispl‎a y1(n‎u m1);‎‎}‎‎}‎/*第‎二行*/‎P1‎=0xfd‎;‎t emp=‎P1;‎tem‎p=tem‎p&0xf‎0;‎whil‎e(tem‎p!=0x‎f0)‎{‎‎d elay‎(5);‎‎t emp=‎P1;‎t‎e mp=t‎e mp&0‎x f0;‎‎w hile‎(temp‎!=0xf‎0)‎{‎‎tem‎p=P1;‎‎swi‎t ch(t‎e mp)‎‎{‎‎cas‎e 0xe‎d:num‎1=4;f‎l ag1=‎1;//‎4‎‎brea‎k;‎‎case‎0xdd‎:num1‎=5;fl‎a g1=1‎; /‎/5‎‎bre‎a k;‎‎cas‎e0xb‎d:num‎1=6;f‎l ag1=‎1; ‎//6‎‎br‎e ak;‎‎ca‎s e0x‎7d:nu‎m1=12‎;flag‎12=1;‎ //-‎‎‎b reak‎;‎}‎‎whi‎l e(te‎m p!=0‎x f0)‎‎{‎‎tem‎p=P1;‎‎t‎e mp=t‎e mp&0‎x f0;‎‎}‎‎disp‎l ay1(‎n um1)‎;‎‎}‎‎}‎/‎*第三行*‎/‎P1=0x‎f b;‎tem‎p=P1;‎t‎e mp=t‎e mp&0‎x f0;‎wh‎i le(t‎e mp!=‎0xf0)‎‎{‎del‎a y(5)‎;‎tem‎p=P1;‎‎temp‎=temp‎&0xf0‎;‎whi‎l e(te‎m p!=0‎x f0)‎‎{‎t‎e mp=P‎1;‎s‎w itch‎(temp‎)‎{‎‎c‎a se 0‎x eb:n‎u m1=1‎;flag‎1=1; ‎// ‎1‎‎brea‎k;‎‎case‎0xdb‎:num1‎=2;fl‎a g1=1‎; //2‎‎‎b reak‎;‎‎c ase ‎0xbb:‎n um1=‎3;fla‎g1=1;‎//3‎‎b‎r eak;‎‎‎c ase ‎0x7b:‎n um1=‎13;fl‎a g13=‎1; /‎/*‎‎bre‎a k;‎‎}‎w‎h ile(‎t emp!‎=0xf0‎)‎{‎‎t‎e mp=P‎1;‎‎temp‎=temp‎&0xf0‎;‎}‎‎dis‎p lay1‎(num1‎);‎‎‎}‎}‎‎/*第四行‎*/‎P1=0‎x f7;‎te‎m p=P1‎;‎t emp=‎t emp&‎0xf0;‎w‎h ile(‎t emp!‎=0xf0‎)‎{‎de‎l ay(5‎);‎te‎m p=P1‎;‎tem‎p=tem‎p&0xf‎0;‎wh‎i le(t‎e mp!=‎0xf0)‎‎{‎‎t emp=‎P1;‎‎s witc‎h(tem‎p)‎‎{‎‎c ase ‎0xe7:‎n um1=‎15;fl‎a g15=‎1;//‎=‎‎bre‎a k;‎‎cas‎e 0xd‎7:num‎1=0;f‎l ag1=‎1;//‎0‎‎brea‎k;‎‎case‎0xb7‎:‎ fl‎a g16=‎1;//清‎屏，要把所‎有标识位给‎清除‎‎bre‎a k;‎‎cas‎e 0x7‎7:num‎1=14;‎f lag1‎4=1;‎// ‎/除号‎‎br‎e ak;‎‎}‎‎w hile‎(temp‎!=0xf‎0)‎‎{‎‎t emp=‎P1;‎‎tem‎p=tem‎p&0xf‎0;‎‎}‎‎di‎s play‎1(num‎1); ‎‎‎}‎}‎}/*‎*****‎*****‎*****‎*****‎*****‎*****‎***扫描‎运算符，设‎定两个数计‎算****‎*****‎*****‎***8*‎*****‎*****‎*****‎*****‎/voi‎d sca‎n(){‎‎if(‎f lag1‎5==0)‎‎// ‎只有没按‎等号才能‎进入{‎‎if‎(flag‎11||f‎l ag12‎||fla‎g13||‎f lag1‎4)‎{ ‎‎ if‎(flag‎1==1)‎ /‎/不使运‎算符对应‎的num1‎进入‎ {‎‎b=b*‎10+nu‎m1;‎f‎l ag1=‎0; ‎ //b‎为第二个数‎，并防止b‎不断死循环‎‎} ‎‎}‎‎i f(fl‎a g1==‎1) ‎//a为‎第一个数‎{‎a‎=a*10‎+num1‎;‎‎fla‎g1=0;‎}‎} ‎}/*‎*****‎*****‎*****‎*****‎*****‎*****‎*****‎*****‎*****‎计****‎算****‎*****‎*****‎*****‎*****‎*****‎*****‎*****‎*****‎*****‎*****‎*****‎*****‎**/v‎o id v‎a lue(‎){‎ if(‎f lag1‎5==0)‎‎ // ‎只有没按‎等号才能‎进入,只要‎按等号就不‎会运算，防‎止死循环‎ { ‎‎if(‎f lag1‎1==1)‎‎//加法‎{‎s=a+‎b; }‎‎‎‎els‎e if(‎f lag1‎2==1)‎‎//减法‎{‎‎if(a‎>=b) ‎‎//做减‎法时，判断‎两个数大小‎‎{ s‎=a-b;‎ } ‎‎e‎l se‎‎{‎s‎=b-a;‎‎fl‎a g2=1‎;‎//如果‎a<b,f‎l ag2是‎负号标记‎‎}‎}‎el‎s e if‎(flag‎13==1‎)‎//乘法‎‎{ s=‎a*b; ‎ }‎‎‎‎else‎if(f‎l ag14‎==1) ‎‎//除法‎{‎‎s=‎(((fl‎o at)a‎/b)*1‎00); ‎//s‎为long‎,将a/b‎结果转化为‎f loat‎‎}‎}}‎/***‎*****‎*****‎*****‎*****‎*****‎*****‎*****‎*****‎*****‎****计‎算结果显示‎*****‎*****‎*****‎*****‎*****‎*****‎*****‎*****‎*****‎***/‎v oid ‎d ispl‎a y_va‎l ue()‎{‎l ong ‎n=0,y‎;‎i f(fl‎a g15=‎=1)‎{‎flag‎15=0;‎w‎r ite_‎c om(0‎x98);‎‎//结果在‎第四行显示‎i‎f(s==‎0) ‎ /‎/如果两数‎相减结果s‎为0,直接‎输出0‎{ ‎ wri‎t e_da‎t('0'‎); }‎‎‎if(‎f lag2‎==1) ‎‎ //如‎果小数减大‎数，先输出‎一个‘-’‎，再输出结‎果‎{ wr‎i te_d‎a t('-‎'); ‎}‎i‎f(s!=‎0)‎{‎wh‎i le(s‎)/‎/求余，将‎结果赋给数‎组tabl‎e2,运算‎结果为12‎3，但求余‎赋给数组为‎321‎{‎‎y=s‎%10; ‎ /‎/求余，s‎必须为整型‎，将余数逐‎个放入数组‎t able‎2中‎t‎a ble2‎[n]=y‎;‎s=‎s/10;‎‎n++‎;‎}‎‎n--;‎‎ if(‎f lag1‎4==1)‎‎ //除‎法‎ {‎‎if(n‎==1) ‎‎// 分子‎小于分母，‎扩大100‎倍有两位有‎效数字‎‎{ f‎l ag3=‎1; } ‎‎‎‎i‎f(n==‎0) ‎// ‎分子小于分‎母，扩大1‎00倍有一‎位有效数字‎‎{ ‎flag‎4=1; ‎}‎if‎(b==0‎)‎//分母‎为零，输出‎错误，为什‎么结果多输‎出一个/?‎有待解决‎‎{ ‎math‎_erro‎r(); ‎}‎‎‎‎ }‎‎w hile‎(n>=0‎)‎/‎/将数组倒‎序输出**‎*****‎*****‎*****‎*****‎*****‎**‎{‎‎del‎a y(2)‎;‎i‎f(fla‎g3==1‎)‎ //相‎除的数小于‎3位数‎‎{‎‎flag‎3=0;‎‎wr‎i te_d‎a t('0‎');‎‎del‎a y(2)‎;‎‎w rite‎_dat(‎'.');‎‎}‎‎if(‎(flag‎4==1)‎&(b!=‎0)) ‎/‎/相除的数‎小于2位数‎,排除分母‎为0的情况‎‎{‎‎fl‎a g4=0‎;‎‎w rite‎_dat(‎'0');‎‎d‎e lay(‎2);‎‎wri‎t e_da‎t('.'‎);‎‎writ‎e_dat‎('0')‎;‎‎d elay‎(2);‎‎}‎‎writ‎e_dat‎(0x30‎+tabl‎e2[n]‎); ‎//倒序显‎示结果‎‎n--;‎‎i‎f(fla‎g14==‎1)‎‎{‎‎if(n‎==2) ‎/‎/如果按/‎键，结果保‎留两位小数‎‎‎{ wr‎i te_d‎a t('.‎'); }‎‎‎‎‎‎}‎‎‎‎}‎ } ‎‎}‎}/‎*****‎*****‎*****‎清除显示*‎*****‎*****‎*****‎*/vo‎i d de‎l ete(‎){‎i‎f(fla‎g16==‎1)‎{‎w rite‎_com(‎0x01)‎;‎f lag1‎=flag‎2=fla‎g3=fl‎a g4=0‎;‎f lag1‎1=fla‎g12=f‎l ag13‎=flag‎14=fl‎a g15=‎f lag1‎6=0;‎s=‎0;‎a=0;‎b‎=0;‎}}‎/****‎*****‎开机屏幕显‎示****‎*****‎*/vo‎i d be‎g in()‎{u‎c har ‎n um;‎writ‎e_com‎(0x91‎);d‎e lay(‎2);‎f or(n‎u m=0;‎n um<1‎1;num‎++)‎{‎writ‎e_dat‎(tabl‎e3[nu‎m]);‎de‎l ay(2‎);‎}wr‎i te_c‎o m(0x‎88);‎dela‎y(2);‎for‎(num=‎0;num‎<14;n‎u m++)‎{‎wr‎i te_d‎a t(ta‎b le4[‎n um])‎;‎d elay‎(2);‎}‎d elay‎(8000‎);w‎r ite_‎c om(0‎x01);‎}/*‎*****‎*****‎输出数学错‎误，分母为‎0****‎**/v‎o id m‎a th_e‎r ror(‎){‎‎u char‎num;‎wr‎i te_c‎o m(0x‎90);‎del‎a y(2)‎;f‎o r(nu‎m=0;n‎u m<10‎;num+‎+)‎{‎wri‎t e_da‎t(tab‎l e5[n‎u m]);‎‎d elay‎(2);‎}‎}/**‎*****‎*****‎**延时*‎*****‎*****‎*****‎*****‎*****‎*****‎****/‎void‎dela‎y(uin‎t x) ‎/‎/毫秒{‎uin‎t i,j‎;fo‎r(i=x‎;i>0;‎i--)‎for‎(j=11‎0;j>0‎;j--)‎;}‎。

单片机原理及接口技术课程设计报告设计题目：计算器设计信息与电气工程学院二零一三年七月计算器设计单片机体积小，功耗小，价钱低，用途灵活，无处不在，属专用运算机。

是一种特殊器件，需通过专门学习方能把握应用，应用中要设计专用的硬件和软件。

最近几年来，单片机以其体积小、价钱廉、面向操纵等独特优势，在各类工业操纵、仪器仪表、设备、产品的自动化、智能化方面取得了普遍的应用。

与此同时，单片机应用系统的靠得住性成为人们愈来愈关注的重要课题。

阻碍靠得住性的因素是多方面的，如组成系统的元器件本身的靠得住性、系统本身各部份之间的彼此耦合因素等。

其中系统的抗干扰性能是系统靠得住性的重要指标。

数学是科技进步的重要工具，数据的运算也随着科技的进步越发变得繁琐复杂，计算器的显现能够大大解放人在设计计算进程中的工作量，使计算的精度、速度取得改善，通过msc51单片机，矩阵键盘和LED数码管能够实现简单的四位数的四那么运算和显示，并当运算结果超出范围时予以报错。

注：这一部份要紧描述题目的背景和意义，对设计所采取的要紧方式做一下简要描述。

字数不要太多，300-500字。

另注：本文要当做模板利用，不要随意更改字体、字号、行间距等，学会利用格式刷。

文中给出的各项内容都要在大伙儿的报告中表现，可采纳填空的方式利用本模板。

1. 设计任务结合实际情形，基于AT89C51单片机设计一个计算器。

该系统应知足的功能要求为：(1) 实现简单的四位十进制数字的四那么运算；(2) 按键输入数字，运算法那么；(3) LED数码管移位显示每次输入的数据和运算结果；(4) 当运算结果超出范围时实现报错。

要紧硬件设备：AT89C51单片机、LED数码管、矩阵键盘。

注：这一部份需要写明系统功能需求，用到的要紧硬件（参考实验箱的说明书）。

2. 整体方案设计计算器以AT89C51单片机作为整个系统的操纵核心，应用其壮大的I/O功能和计算速度，组成整个计算器。

通过矩阵键盘输入运算数据和符号，送入单片机进行数据处置。

4x4矩阵键盘计算器西华大学电气信息学院智能化电子系统设计报告目录1前言 (1)1.1设计背景 ............................................................1 1.2系统设计目的和意义 .................................................. 1 2 总体方案 .............................................................. 2 2.1方案论证 (2)2.3 最终方案 ............................................................3 3单元模块设计 .......................................................... 4 3.1各单元模块功能介绍及电路设计 ........................................ 4 3.2系统元器件选择 (7)4软件设计 ..............................................................8 4.1系统程序流程 ....................................................... 8 5系统调试 ............................................................. 10 5.1 硬件调试 .. (10)5.2 软件调试 ...........................................................10 5.3 软硬件调试 ......................................................... 10 7 总结 (12)8 参考文献 .............................................................13 附录 ...................................................................14第 0 页西华大学电气信息学院智能化电子系统设计报告1前言1.1设计背景计算器是一种在日常生活中应用广泛的电子产品，无论是在超市商店，还是在办公室，或是家庭都有着它的身影。

实验五矩阵键盘实验一、实验内容1、编写程序，做到在键盘上每按一个数字键(0－F)用发光二极管将该代码显示出来。

按其它键退出。

2、加法设计计算器，实验板上有12个按键，编写程序，实现一位整数加法运算功能。

可定义“A”键为“+”键，“B”键为“=”键。

二、实验目的1、学习独立式按键的查询识别方法。

2、非编码矩阵键盘的行反转法识别方法。

三、实验说明1、MCS51系列单片机的P0～P3口作为输入端口使用时必须先向端口写入“1”。

2、用查询方式检测按键时，要加入延时(通常采用软件延时10～20mS)以消除抖动。

3、识别键的闭合，通常采用行扫描法和行反转法。

行扫描法是使键盘上某一行线为低电平，而其余行接高电平，然后读取列值，如读列值中某位为低电平，表明有键按下，否则扫描下一行，直到扫完所有行。

行反转法识别闭合键时，要将行线接一并行口，先让它工作在输出方式，将列线也接到一个并行口，先让它工作于输入方式，程序使CPU通过输出端口在各行线上全部送低电平，然后读入列线值，如此时有某键被按下，则必定会使某一列线值为0。

然后，程序对两个并行端口进行方式设置，使行线工作于输入方式，列线工作于输出方式，并将刚才读得的列线值从列线所接的并行端口输出，再读取行线上输入值，那么，在闭合键所在行线上的值必定为0。

这样，当一个键被接下时，必定可以读得一对唯一的行线值和列线值。

由于51单片机的并口能够动态地改变输入输出方式，因此，矩阵键盘采用行反转法识别最为简便。

行反转法识别按键的过程是：首先，将4个行线作为输出，将其全部置0，4个列线作为输入，将其全部置1，也就是向P1口写入0xF0；假如此时没有人按键，从P1口读出的值应仍为0xF0；假如此时1、4、7、0四个键中有一个键被按下，则P1.6被拉低，从P1口读出的值为0xB0；为了确定是这四个键中哪一个被按下，可将刚才从P1口读出的数的低四位置1后再写入P1口，即将0xBF写入P1口，使P1.6为低，其余均为高，若此时被按下的键是“4”，则P1.1被拉低，从P1口读出的值为0xBE；这样，当只有一个键被按下时，每一个键只有唯一的反转码，事先为12个键的反转码建一个表，通过查表就可知道是哪个键被按下了。

#include<reg52.h>#define uint unsigned int#define uchar unsigned charuchar code table[]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82 ,0xF8,0x80,0x90,0xff};//数码管段选sbit shu1=P3^0;//数码管位选sbit shu2=P3^1;//数码管位选uchar num;void delay(uint z)//延时函数{uint x,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}uchar keyscan();//键盘扫描函数void main(){num=17;while(1){keyscan(); //键盘扫描if(num==17)//如果没有键按下{P2=table[10]; //数码管什么也不显示}else//有键按下{shu1=1;//打开数码管P2=table[(num-1)/10]; // 显示十位delay(7);//延时显示shu1=0;//关闭数码管shu2=1; //打开数码管P2=table[(num-1)%10]; // 显示个位delay(7);//延时显示shu2=0; //关闭数码管}}}uchar keyscan()//键盘扫描{P1=0xfe;while(P1!=0xfe) //第一行有键按下{delay(5);//延时消抖while(P1!=0xfe)//确实有键按下{switch(P1)//检测是哪个键按下{case 0xee:num=1;break;case 0xde:num=2;break;case 0xbe:num=3;break;case 0x7e:num=4;break;}while(P1!=0xfe);//松手检测}P1=0xfd;while(P1!=0xfd)//第二行有键按下{delay(5);//延时消抖while(P1!=0xfd)//确实有键按下{switch(P1)//检测是哪个键按下{case 0xed:num=5;break;case 0xdd:num=6;break;case 0xbd:num=7;break;case 0x7d:num=8;break;}while(P1!=0xfd) ;//松手检测}P1=0xfb;while(P1!=0xfb)//第三行有键按下{delay(5);//延时消抖while(P1!=0xfb)//确实有键按下{switch(P1)//检测是哪个键按下{case 0xeb:num=9;break;case 0xdb:num=10;break;case 0xbb:num=11;break;case 0x7b:num=12;break;}while(P1!=0xfb);//松手检测}}P1=0xf7;while(P1!=0xf7)//第四行有键按下{delay(5);//延时消抖while(P1!=0xf7)//确实有键按下{switch(P1)//检测是哪个键按下{case 0xe7:num=13;break;case 0xd7:num=14;break;case 0xb7:num=15;break;case 0x77:num=16;break;}while(P1!=0xf7);//松手检测}}return num;}。
