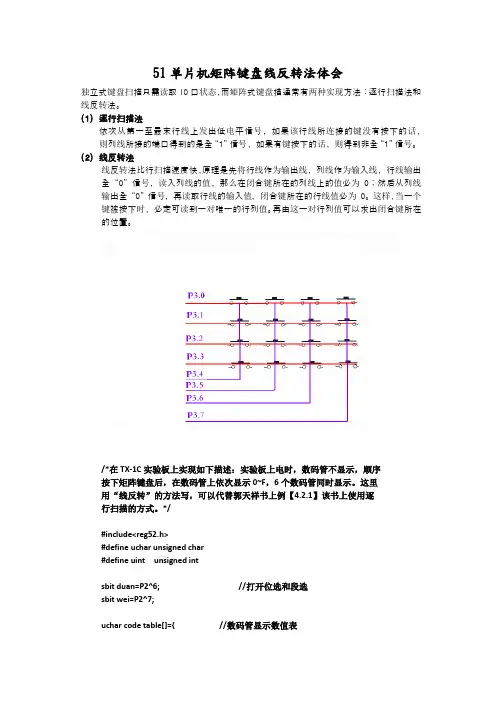

51单片机矩阵键盘线反转法体会独立式键盘扫描只需读取IO口状态,而矩阵式键盘描通常有两种实现方法：逐行扫描法和线反转法。
(1)逐行扫描法依次从第一至最末行线上发出低电平信号, 如果该行线所连接的键没有按下的话, 则列线所接的端口得到的是全“1”信号, 如果有键按下的话, 则得到非全“1”信号。
(2)线反转法线反转法比行扫描速度快,原理是先将行线作为输出线, 列线作为输入线, 行线输出全“0”信号, 读入列线的值, 那么在闭合键所在的列线上的值必为0；然后从列线输出全“0”信号，再读取行线的输入值，闭合键所在的行线值必为 0。
这样,当一个键被按下时, 必定可读到一对唯一的行列值。
再由这一对行列值可以求出闭合键所在的位置。
/*在TX-1C实验板上实现如下描述：实验板上电时，数码管不显示，顺序按下矩阵键盘后，在数码管上依次显示0~F，6个数码管同时显示。
这里用“线反转”的方法写，可以代替郭天祥书上例【4.2.1】该书上使用逐行扫描的方式。
*/#include<reg52.h>#define uchar unsigned char#define uint unsigned intsbit duan=P2^6; //打开位选和段选sbit wei=P2^7;uchar code table[]={ //数码管显示数值表0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};void delay(uint x) //毫秒级延时函数{uint i,j;for(i=x;i>0;i--)for(j=110;j>0;j--);}void xianshi(uchar num) //段选显示函数{P0=table[num];duan=1;duan=0;}uchar keyscan(void) //矩阵键盘扫描函数{uchar h,l; //定义行、列值中间变量P3=0x0f; //列线输出全为0h=P3&0x0f; //读入行线if(h!=0x0f) //检测有无按键按下{ delay(10); //延时去抖if(h!=0x0f) //如果确实按下{h=P3&0x0f; //再次读入行线P3=0xf0; //输出当前列线值，行线反转l=P3&0xf0; //读入列线值return (h+l); //键盘最后组合编码值，也就是键值}}return 0xff; //其余情况返回该值}void main(){uchar key;P0=0; //关闭所有数码管段选，实验板上电数码管不显示duan=1;duan=0;P0=0xc0; //选中6位数码管wei=1;wei=0;while(1){key=keyscan(); //用key读取keyscan()的值switch(key){case 0xee: key=0; while(keyscan()!=0xff); xianshi(key); break;//while(keyscan()!=0xff)是松手检测语句，松手时检测case 0xde: key=1; while(keyscan()!=0xff); xianshi(key); break; //keyscan()函数会得到返回值0xff，!=oxff时表示按下去了case 0xbe: key=2; while(keyscan()!=0xff); xianshi(key); break;case 0x7e: key=3; while(keyscan()!=0xff); xianshi(key); break;case 0xed: key=4; while(keyscan()!=0xff); xianshi(key); break;case 0xdd: key=5; while(keyscan()!=0xff); xianshi(key); break;case 0xbd: key=6; while(keyscan()!=0xff); xianshi(key); break;case 0x7d: key=7; while(keyscan()!=0xff); xianshi(key); break;case 0xeb: key=8; while(keyscan()!=0xff); xianshi(key); break;case 0xdb: key=9; while(keyscan()!=0xff); xianshi(key); break;case 0xbb: key=10; while(keyscan()!=0xff); xianshi(key); break;case 0x7b: key=11; while(keyscan()!=0xff); xianshi(key); break;case 0xe7: key=12; while(keyscan()!=0xff); xianshi(key); break;case 0xd7: key=13; while(keyscan()!=0xff); xianshi(key); break;case 0xb7: key=14; while(keyscan()!=0xff); xianshi(key); break;case 0x77: key=15; while(keyscan()!=0xff); xianshi(key); break;default: break;}}}/*后记*//*刚开始写这个程序时我把主函数里面的switch—case语句这样写的，while(1){key=keyscan(); //用key读取keyscan()的值switch(key){case 0xee: key=0; break;case 0xde: key=1; break;case 0xbe: key=2; break;case 0x7e: key=3; break;case 0xed: key=4; break;case 0xdd: key=5; break;case 0xbd: key=6; break;case 0x7d: key=7; break;case 0xeb: key=8; break;case 0xdb: key=9; break;case 0xbb: key=10; break;case 0x7b: key=11; break;case 0xe7: key=12; break;case 0xd7: key=13; break;case 0xb7: key=14; break;case 0x77: key=15; break;default: break;}xianshi(key);}运行程序后发现当手按下按键时会有数码的显示，但是一旦放开按键数码管就什么都不显示了。
