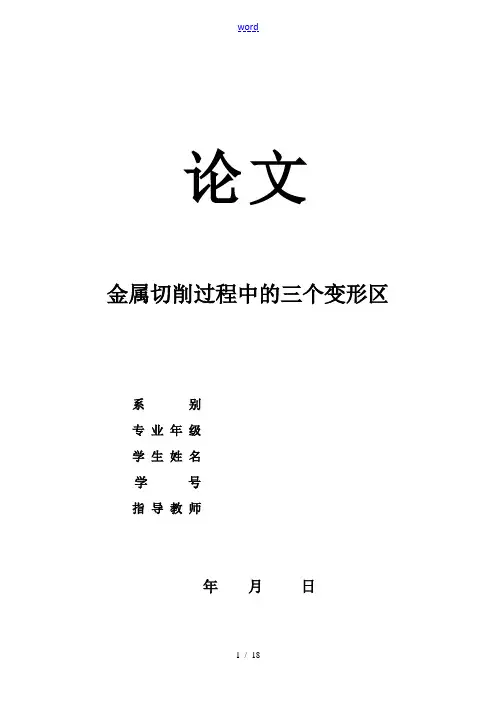

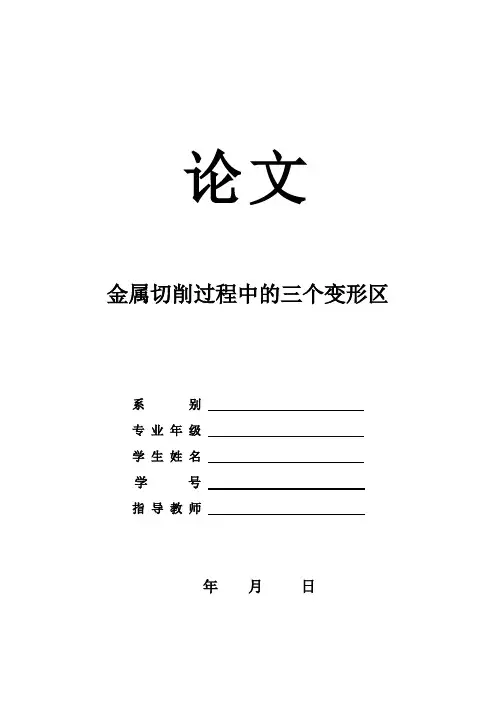

论文金属切削过程中的三个变形区系别专业年级学生姓名学号指导教师年月日金属切削过程中的三个变形区摘要：金属切削过程是指道具与工件相互作用形成切屑的过程，本文主要叙述了金属切削加工过程中的三个变形区的形成及相互联系，并分析了与这三个变形区有关的反映金属变形程度的相关参数，同时加以总结。
关键词：金属切削，三个变形区，金属变形程度Abstract: the process of metal cutting refers to tools and the workpiece interact to form a cutting process, this paper mainly describes the process of metal machining three deformation zone was formed and interconnected, and analyzed and the three deformation zone related to reflect the extent of metal distortion of the relevant parameters, at the same time to sum up.Keywords：metal cutting, three deformation zone, extent of metal distortion引言金属切削过程是机械制造过程的一个重要组成部分。
金属切削过程是指将工件上多余的金属层，通过切削加工被刀具切除而形成切屑并获得几何形状、尺寸精度和表面粗糙度都符合要求的零件的过程。
在这一过程中，始终存在着刀具切削工件和工件材料抵抗切削的矛盾，从而产生一系列现象，如切削变形、切削力、切削热与切削温度以及有关刀具的磨损与刀具寿命、卷屑与断屑等。
对这些现象进行研究，揭示其在的机理，探索和掌握金属切削过程的基本规律，从而主动地加以有效的控制，对保证加工精度和表面质量，提高切削效率，降低生产成本和劳动强度具有十分重大的意义。
总之，金属切削过程的优劣，直接影响机械加工的质量、生产率与生产成本。
因此，必须进行深入的研究。
一、切屑形成过程及变形区的划分1、切削变形金属的切削过程与金属的挤压过程很相似。
金属材料受到刀具的作用以后，开始产生弹性变形；虽着刀具继续切入，金属部的应力、应变继续加大，当达到材料的屈服点时，开始产生塑性变形，并使金属晶格产生滑移；刀具再继续前进，应力进而达到材料的断裂强度，便会产生挤裂。
2、变形区的划分大量的实验和理论分析证明，塑性金属切削过程中切屑的形成过程就是切削层金属的变形过程。
切削层的金属变形大致划分为三个变形区：第一变形区（剪切滑移）、第二变形区（纤维化）、第三变形区（纤维化与加工硬化）。
3、切屑的形成及变形特点1）第一变形区（近切削刃处切削层产生的塑性变形区）金属的剪切滑移变形切削层受刀具的作用，经过第一变形区的塑性变形后形成切屑。
切削层受刀具前刀面与切削刃的挤压作用，使近切削刃处的金属先产生弹性变形，继而塑性变形，并同时使金属晶格产生滑移。
在下图中，切削层上各点移动至AC线均开始滑移、离开AE线终止滑移，在沿切削宽度围，称AC是始滑移面，AE是终滑移面。
AC、AE之间为第—变形区。
由于切屑形成时应变速度很快、时间极短，故AC、AE面相距很近，一般约为0.02一0.2mm，所以常用AB滑移面来表示第—变形区，AB面亦称为剪切面。
剪切面AB与切削速度Vc之间的夹角称为剪切角。
作用力Fr与切削速度Vc之间的夹角ω称为作用角。
第一变形区就是形成切屑的变形区，其变形特点是切削层产生剪切滑移变形。
2）第二变形区（与前刀面接触的切屑层产生的变形区）金属的挤压磨擦变形经过第一变形区后，形成的切屑要沿前刀面方向排出，还必须克服刀具前刀面对切屑挤压而产生的摩擦力。
此时将产生挤压摩擦变形。
应该指出，第一变形区与第二变形区是相互关联的。
前刀面上的摩擦力大时，切屑排出不顺，挤压变形加剧，以致第一变形区的剪切滑移变形增大。
3）第三变形区（近切削刃处已加工表面产生的变形区）金属的挤压磨擦变形已加工表面受到切削刃钝圆部分和后刀面的挤压摩擦，造成纤维化和加工硬化。
需要指出的是，由于刀刃有钝圆半径rb，整个切削层厚度ac中，将有一层金属 a无法沿OM方向滑移，而是从刀刃钝园部分O点下面挤压过去，即切削层金属在O点处分离为两部分。
已加工表面的形成过程二、切削变形程度的度量方法1、相对滑移ε相对滑移ε是用来量度第1变形区滑移变形的程度。
如下图，设切削层中A'B'线沿剪切面滑移至A"B"时的距离为△y，事实上△y很小，故可认为滑移是在剪切面上进行，其滑移量为△s。
则相对滑移ε表示为：ε=△s△y=cotφ+tan（φ-γ0）2、变形系数∧h变形系数∧h是表示切屑的外形尺寸变化大小的一个参数。
如下图所示，切屑经过剪切变形、又受到前刀面摩擦后，与切削层比较，它的长度缩短、厚度增加，这种切屑外形尺寸变化的变形现象称为切屑的收缩。
变形系数∧h表示切屑收缩的程度，即∧h=lclch =hchhD>1lc\hD————切削层长度和厚度；lch\hch————切屑长度和厚度。
从上图可知，剪切角 变化对切屑收缩的影响， 增大剪切面AB 减短，切屑厚度hch 减小，故∧h 变小。
它们之间的关系如下：∧h=hch hD=cot φcos γ0+sin γ0从上面两个公式可知，剪切角与前角γ0是影响切削变形的两个主要因素。
如果增大前角γ0和剪切角，使相对滑移ε、变形系数∧h 减小，则切削变形减小。
注意：由于切削过程是一个非常复杂的物理过程，切削变形除了产生滑移变形外，还有挤压、摩擦等作用，而ε值主要从剪切变形考虑；而∧h 主要从塑性压缩方面分析。
所以，ε与∧h 都只能近似地表示切削变形程度。
三、剪切角的确定剪切角是影响切削变形的一个重要因素。
若能预测剪切角的值，则对了解与控制切削变形具有重要意义。
为此，许多学者进行了大量研究，并推荐了若干剪切角的计算式。
按最少能量原则来确定剪切角φ的计算式为：φ=450+γ02 -β2按最大剪应力的理论，求出剪切角φ的计算式为：φ=π4+γ0-β0从上面公式可看出：与γ0、β有关。
增大前角γ0、减小摩擦角β，使剪切角增大，切削变形减小，这一规律已被普遍用于生产实践中。
从上面公式也可看出：第2变形区产生的摩擦对第1变形区剪切变形的影响规律。
四、总结切削加工过程中刀具与工件之间的关系十分复杂，如果将三个变形区联系起来，当切削层金属进入第一变形区时，晶粒因压缩而变长，因剪切滑移而倾斜。
当切削层金属逐渐接近刀刃时，晶粒更伸长，成为包围刀刃周围的纤维层，最后在O 点断裂，一部分金属成为切屑沿前刀面流出，另一部分金属绕过刀刃沿后刀面流出，并继续经受变形而成为已加工表面的表层。
因此，已加工表面表层的金属纤维被拉伸得更长更细，其纤维方向平行于已加工表面。
这个表层的金属具有与基体组织不同的性质，所以称为加工变质层。
由此可见，三个变形区是要联系地去进行分析的，只单独研究其中一个区是无法了解它们在金属切削过程中所体现出来的研究价值的。
一、切屑形成过程及变形区的划分1、切削变形金属的切削过程与金属的挤压过程很相似。
金属材料受到刀具的作用以后，开始产生弹性变形；虽着刀具继续切入，金属部的应力、应变继续加大，当达到材料的屈服点时，开始产生塑性变形，并使金属晶格产生滑移；刀具再继续前进，应力进而达到材料的断裂强度，便会产生挤裂。
2、变形区的划分大量的实验和理论分析证明，塑性金属切削过程中切屑的形成过程就是切削层金属的变形过程。
切削层的一、切屑形成过程及变形区的划分1、切削变形 金属的切削过程与金属的挤压过程很相似。
金属材料受到刀具的作用以后，开始产生弹性变形；虽着刀具继续切入，金属部的应力、应变继续加大，当达到材料的屈服点时，开始产生塑性变形，并使金属晶格产生滑移；刀具再继续前进，应力进而达到材料的断裂强度，便会产生挤裂。
2、变形区的划分 大量的实验和理论分析证明，塑性金属切削过程中切屑的形成过程就是切削层金属的变形过程。
切削层的金属变形大致划分为三个变形区：第一变形区（剪切滑移）、第二变形区（纤维化）、第三变形区（纤维化与加工硬化）。
三个变形区3、切屑的形成及变形特点1）第一变形区（近切削刃处切削层产生的塑性变形区）金属的剪切滑移变形切削层受刀具的作用，经过第一变形区的塑性变形后形成切屑。
切削层受刀具前刀面与切削刃的挤压作用，使近切削刃处的金属先产生弹性变形，继而塑性变形，并同时使金属晶格产生滑移。
切屑形成过程在图(a)中，切削层上各点移动至AC线均开始滑移、离开AE线终止滑移，在沿切削宽度围，称AC是始滑移面，AE是终滑移面。
AC、AE之间为第一变形区。
由于切屑形成时应变速度很快、时间极短，故AC、AE面相距很近，一般约为0.02－0.2mm，所以常用AB滑移面来表示第一变形区，AB面亦称为剪切面。
nextpage剪切面AB与切削速度Vc之间的夹角φ称为剪切角。
作用力Fr与切削速度Vc之间的夹角ω称为作用角。
第一变形区就是形成切屑的变形区，其变形特点是切削层产生剪切滑移变形。
2）第二变形区（与前刀面接触的切屑层产生的变形区）金属的挤压磨擦变形经过第一变形区后，形成的切屑要沿前刀面方向排出，还必须克服刀具前刀面对切屑挤压而产生的摩擦力。
此时将产生挤压摩擦变形。
应该指出，第一变形区与第二变形区是相互关联的。
前刀面上的摩擦力大时，切屑排出不顺，挤压变形加剧，以致第一变形区的剪切滑移变形增大。
3）第三变形区（近切削刃处已加工表面产生的变形区）金属的挤压磨擦变形已加工表面受到切削刃钝圆部分和后刀面的挤压摩擦，造成纤维化和加工硬化。
二、切削变形程度的度量方法相对滑移1、相对滑移ε相对滑移ε是用来量度第1变形区滑移变形的程度。
如上图，设切削层中A'B'线沿剪切面滑移至A"B"时的距离为△y，事实上△y很小，故可认为滑移是在剪切面上进行，其滑移量为△s。
则相对滑移ε表示为：2、变形系数∧h变形系数∧h是表示切屑的外形尺寸变化大小的一个参数。
如下图所示，切屑经过剪切变形、又受到前刀面摩擦后，与切削层比较，它的长度缩短、厚度增加，这种切屑外形尺寸变化的变形现象称为切屑的收缩。
变形系数∧h表示切屑收缩的程度，即nextpage从上图可知，剪切角φ变化对切屑收缩的影响，φ增大剪切面AB减短，切屑厚度h ch 减小，故∧h变小。
它们之间的关系如下：从上面两个公式可知，剪切角φ与前角γ0是影响切削变形的两个主要因素。
如果增大前角γ0和剪切角φ，使相对滑移ε、变形系数∧h减小，则切削变形减小。
