系统的频率响应

频率响应
频率响应是指一个系统（例如放大器、滤波器或扬声器）响应不同频率输入信号的方式。

它通常以图表的形式表示，其中频率（横轴）与信号的幅度或功率（纵轴）的关系。

频率响应范围
频率响应范围是指系统能够有效传递信号的频率范围。

通常使用三个频率点来定义范围：
•低频截止频率：系统开始明显衰减低频信号的最低频率。

•高频截止频率：系统开始明显衰减高频信号的最高频率。

•平坦响应频率范围：系统在低频截止频率和高频截止频率之间具有相对平坦的响应。

影响频率响应的因素
频率响应受到系统设计的许多因素的影响，包括：
•元件值：电容、电阻和电感等元件的值会影响系统的响应。

•拓扑结构：电路中元件的连接方式也会影响响应。

•反馈：反馈机制可以用于扩展或限制系统的频率响应范围。

•共振：某些系统会在特定频率下发生共振，从而导致响应峰值。

应用
频率响应在许多应用中都很重要，例如：
•音频设备：确保扬声器和放大器能够准确再现音频信号的整个频率范围。

•通信系统：滤除不需要的频率，并确保信号在预定的频率范围内清晰传输。

•控制系统：设计反馈回路，以实现所需的系统动态性能。

系统的频率响应函数
频率响应函数通常用H(ω)表示，其中ω为角频率。

频率响应函数
可以分为振幅响应和相位响应两个部分。

振幅响应函数H(ω)的模值，H(ω)，表示系统对不同频率的输入信
号的放大或衰减程度。

振幅响应函数通常使用分贝（dB）单位表示。

若，
H(ω)，为0dB，则表示系统对该频率的信号不进行放大或衰减；若，
H(ω)，为正值，则表示系统对该频率的信号进行放大；若，H(ω)，为负值，则表示系统对该频率的信号进行衰减。

相位响应函数H(ω)的角度表示系统对不同频率的输入信号的相位差。

相位响应函数通常使用角度（°）单位表示。

相位响应可以告诉我们系统
对不同频率信号的相位差，尤其对于时域信号的传输和滤波具有重要的意义。

系统的频率响应函数可以通过多种方法来得到，比如频率域采样、离
散傅里叶变换、Z变换等。

对于线性时不变系统，频率响应函数H(ω)可
以通过系统的冲激响应函数h(t)和冲激函数δ(t)之间的关系求得，即
H(ω) = ∫h(t)e^(-jωt)dt。

频率响应函数对于系统分析和设计具有重要的意义。

在系统控制和滤
波方面，我们可以通过频率响应函数对系统的频率特性进行评估和优化。

在通信系统中，频率响应函数可以帮助我们了解系统对不同频率的信号的
传输特性，从而对系统进行调整和改进。

总结起来，系统的频率响应函数是系统对不同频率信号的放大或衰减
程度以及相位差的表征。

通过频率响应函数，我们可以对系统的频率特性
进行评估和优化，从而在系统分析和设计中起到重要的作用。

传递函数和频率响应函数的概念1. 传递函数与频率响应函数的定义传递函数和频率响应函数是在控制系统分析中经常被使用的两个重要概念。

传递函数表示了系统的输入和输出之间的关系，通常用于描述线性时不变系统的动态特性。

而频率响应函数则是描述系统对不同频率信号的响应特性，帮助我们分析系统对于输入信号频率的衰减或放大情况。

2. 传递函数的深入理解传递函数通常用 H(s) 或 G(s) 表示，其中 s 是复数变量。

传递函数可以表示为系统的输出与输入的比值，其实际上是系统的冲激响应与冲激输入的拉普拉斯变换。

通过传递函数，我们可以分析系统对于各种输入信号的时域和频域响应，从而更好地理解系统的动态特性。

3. 频率响应函数的广度分析频率响应函数通常可以表示为H(jω)，其中ω 是频率变量。

它可以描述系统对于不同频率输入信号的幅度和相位特性，通过频率响应函数，我们可以清晰地了解系统在不同频率下的放大或者衰减情况，从而更好地设计控制系统并进行频域分析。

4. 传递函数和频率响应函数间的关系传递函数和频率响应函数之间存在着密切的关系。

事实上，频率响应函数可以通过传递函数来得到，通过传递函数的极点和零点，我们可以清晰地了解系统对于不同频率信号的响应情况，从而利用频率响应函数来优化系统的控制性能。

5. 个人观点和理解对于传递函数和频率响应函数的理解，我认为它们是控制系统分析和设计中非常重要的概念。

通过对传递函数和频率响应函数的深入理解，我们可以更好地了解系统的动态特性，在控制系统设计中更加灵活地选择合适的控制策略。

频率响应函数还可以帮助我们进行系统的稳定性分析和频域设计，对于系统的性能指标如稳定裕度、相位裕度等有着重要的指导意义。

总结回顾传递函数和频率响应函数作为控制系统分析中的重要概念，对于系统的动态特性和频域特性有着深刻的影响。

通过对传递函数和频率响应函数的分析，我们可以更好地理解系统的动态响应和频率特性，从而更好地设计和优化控制系统。

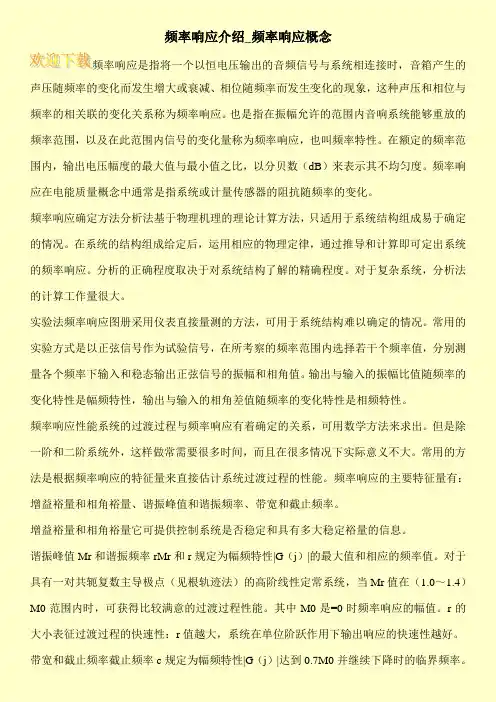

频率响应介绍_频率响应概念频率响应是指将一个以恒电压输出的音频信号与系统相连接时，音箱产生的声压随频率的变化而发生增大或衰减、相位随频率而发生变化的现象，这种声压和相位与频率的相关联的变化关系称为频率响应。

也是指在振幅允许的范围内音响系统能够重放的频率范围，以及在此范围内信号的变化量称为频率响应，也叫频率特性。

在额定的频率范围内，输出电压幅度的最大值与最小值之比，以分贝数（dB）来表示其不均匀度。

频率响应在电能质量概念中通常是指系统或计量传感器的阻抗随频率的变化。

频率响应确定方法分析法基于物理机理的理论计算方法，只适用于系统结构组成易于确定的情况。

在系统的结构组成给定后，运用相应的物理定律，通过推导和计算即可定出系统的频率响应。

分析的正确程度取决于对系统结构了解的精确程度。

对于复杂系统，分析法的计算工作量很大。

实验法频率响应图册采用仪表直接量测的方法，可用于系统结构难以确定的情况。

常用的实验方式是以正弦信号作为试验信号，在所考察的频率范围内选择若干个频率值，分别测量各个频率下输入和稳态输出正弦信号的振幅和相角值。

输出与输入的振幅比值随频率的变化特性是幅频特性，输出与输入的相角差值随频率的变化特性是相频特性。

频率响应性能系统的过渡过程与频率响应有着确定的关系，可用数学方法来求出。

但是除一阶和二阶系统外，这样做常需要很多时间，而且在很多情况下实际意义不大。

常用的方法是根据频率响应的特征量来直接估计系统过渡过程的性能。

频率响应的主要特征量有：增益裕量和相角裕量、谐振峰值和谐振频率、带宽和截止频率。

增益裕量和相角裕量它可提供控制系统是否稳定和具有多大稳定裕量的信息。

谐振峰值Mr和谐振频率rMr和r规定为幅频特性|G（j）|的最大值和相应的频率值。

对于具有一对共轭复数主导极点（见根轨迹法）的高阶线性定常系统，当Mr值在（1.0～1.4）M0范围内时，可获得比较满意的过渡过程性能。

其中M0是=0时频率响应的幅值。

系统的频率响应函数系统的频率响应函数是描述系统输入与输出之间的频率关系的数学函数。

它通常表示为H(ω)，其中H是频率响应函数的符号，ω表示频率。

频率响应函数可以是连续时间系统的拉普拉斯变换，也可以是离散时间系统的Z变换。

在以下的讨论中，我们将主要关注连续时间系统的频率响应函数。

频率响应函数对系统的稳态性能和滤波特性具有重要的影响，因此对于系统的设计和分析来说是非常关键的。

下面我们将介绍一些关于系统频率响应函数的重要概念和性质。

1.频率响应函数的定义：频率响应函数是系统的输出与输入之间的幅度和相位关系的数学表示。

在连续时间系统中，频率响应函数H(ω)可以表示为系统的拉普拉斯变换：H(ω)=G(jω)其中，G(s)是系统的传递函数，s是复变量，j是虚数单位。

2. 幅频特性：系统的幅频特性是频率响应函数的幅度分布关系。

它决定了系统对不同频率的输入信号的放大或衰减程度。

通常用幅度特性曲线表示，可以是Bode图、奈奎斯特图等。

幅频特性的分析可以帮助我们了解系统的增益衰减情况和频率选择性能。

3.相频特性：系统的相频特性是频率响应函数的相位分布关系。

它决定了系统对不同频率的输入信号的相位变化。

相频特性也通常用相位特性曲线表示。

相频特性的分析可以帮助我们了解系统的相位延迟和相位失真情况。

4.幅相特性的分离：频率响应函数可以分解为幅度响应函数和相位响应函数的乘积形式：H(ω)=，H(ω)，*ϕ(ω)其中，H(ω)，表示幅度响应函数，ϕ(ω)表示相位响应函数。

幅相特性的分离可以使系统的分析更加方便和直观。

5.系统的稳定性：频率响应函数对系统的稳态性能具有重要影响。

当频率响应函数在所有ω值处有界时，系统是稳定的。

稳态性能的分析可以通过频率响应函数的幅值来进行，以确定系统的增益补偿。

6.频率响应函数的设计：频率响应函数的设计可以通过选择适当的系统传递函数来实现。

通常，需要根据特定的系统要求和设计目标来选择合适的传递函数，以达到所需的频率响应特性。

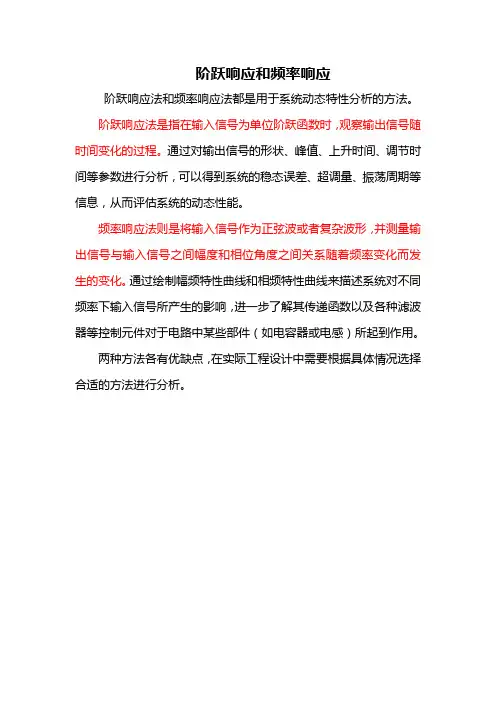

阶跃响应和频率响应
阶跃响应法和频率响应法都是用于系统动态特性分析的方法。

阶跃响应法是指在输入信号为单位阶跃函数时，观察输出信号随时间变化的过程。

通过对输出信号的形状、峰值、上升时间、调节时间等参数进行分析，可以得到系统的稳态误差、超调量、振荡周期等信息，从而评估系统的动态性能。

频率响应法则是将输入信号作为正弦波或者复杂波形，并测量输出信号与输入信号之间幅度和相位角度之间关系随着频率变化而发生的变化。

通过绘制幅频特性曲线和相频特性曲线来描述系统对不同频率下输入信号所产生的影响，进一步了解其传递函数以及各种滤波器等控制元件对于电路中某些部件（如电容器或电感）所起到作用。

两种方法各有优缺点，在实际工程设计中需要根据具体情况选择合适的方法进行分析。

第四章系统的频率特性分析第四章系统的频率特性分析时间响应分析：主要用于分析线性系统的过渡过程，以时间t为独立变量，通过阶跃或脉冲输入作用下系统的瞬态时间响应来研究系统的性能；依据的数学模型为G(s)频率特性分析：以频率ω为独立变量，通过分析不同的谐波输入时系统的稳态响应来研究系统的性能；依据的数学模型为G(jω)频域分析的基本思想：把系统输入看成由许多不同频率的正弦信号组成，输出就是系统对不同频率信号响应的总和。

4.1频率特性概述1.频率响应与频率特性（1）频率响应：线性定常系统对谐波输入的稳态响应。

（frequencyresponse）对稳定的线性定常系统输入一谐波信号xi(t)=Xisin?t稳态输出（频率响应）:xo(t)=Xo(?)sin[ωt+?(ω)]【例】设系统的传递函数为输入谐波信号xi(t)=Xisin?t 则稳态输出（频率响应）与输入信号的幅值成正比与输入同频率，相位不同进行laplace逆变换，整理得同频率?幅值比A(?)相位差?(?)ω的非线性函数(揭示了系统的频率响应特性)输入:xi(t)=Xisinωt稳态输出（频率响应）:xo(t)=XiA(?)sin[ωt+?(ω)]幅频特性：稳态输出与输入谐波的幅值比相频特性：稳态输出与输入谐波的相位差?(?)[s]A(?)?(?)（2）频率特性：对系统频率响应特性的描述(frequencycharacteristic)频率特性定义为ω的复变函数，幅值为A(?)，相位为?(?)。

输入谐波函数xi(t)=Xisin?t，其拉式变换为2.频率特性与传递函数的关系设系统的微分方程为:则系统的传递函数为:则由数学推导可得出系统的稳态响应为根据频率特性定义，幅频特性和相频特性分别为故G(j?)=?G(j?)?ej?G(j?)就是系统的频率特性如例1，系统的传递函数为所以3.频率特性的求法(1)频率响应→频率特性稳态输出（频率响应）故系统的频率特性为或表示为(2)传递函数→频率特性将传递函数G(s)中的s换成jω，得到频率特性G(jω)。

控制系统频率响应应用控制系统频率响应是指在不同频率下，控制系统对输入信号的响应情况。

频率响应特性是评价和设计控制系统性能的重要指标之一，它可以描述系统在不同频率下的稳定性、灵敏度以及相位延迟等特性。

掌握控制系统频率响应应用的方法和技巧，对于系统设计和控制算法的优化至关重要。

一、控制系统频率响应的基本概念在控制系统中，频率响应是指系统对输入信号的不同频率成分所产生的输出响应。

频率响应通常以振幅和相位的形式来表达。

振幅响应描述了系统对不同频率输入信号的衰减或增益程度，相位响应描述了系统输出与输入信号之间的相位差。

二、Bode图在频率响应分析中的应用Bode图是一种常用的频率响应分析工具，它以对数坐标形式绘制系统的振幅响应和相位响应。

Bode图可以直观地展示系统在不同频率下的特性，并且便于分析和设计控制系统。

在Bode图上，可以通过读取曲线的斜率和截距来估计系统的稳定性和相位特性。

三、控制系统校正与补偿技术控制系统频率响应应用的一个重要目标是对系统进行校正和补偿，以满足所需的控制要求。

校正和补偿技术可以通过调整系统的频率响应特性来改善系统的稳定性、减小误差和提高控制性能。

常用的校正和补偿技术包括PI控制器、PD控制器、PID控制器、滤波器设计等。

四、频率域系统辨识方法频率域系统辨识是指通过对系统输入输出信号的频率特性进行分析和测量，来确定系统的数学模型和参数。

频率域系统辨识方法可以通过实验数据直接获得系统的频率响应特性，并进一步用于控制系统的设计和分析。

常用的频率域系统辨识方法包括频率扫描法、频率响应函数法和信号分析法等。

五、控制系统频率响应应用举例在实际工程中，控制系统频率响应应用广泛。

以电力系统为例，控制系统的频率响应特性直接关系到系统稳定性和动态性能。

在电力系统中，通过对系统频率响应的分析和优化，可以实现电网的准确控制和稳定运行。

此外，在通信系统、机械系统、自动化控制系统等领域，控制系统频率响应应用也发挥着重要的作用。

电力系统中的频率响应及稳定性分析原理电力系统是由发电厂、输电线路和负荷端组成的复杂网络。

在这个系统中，频率响应和稳定性是非常重要的概念。

频率响应指的是系统在面对外界扰动时，系统频率的变化程度。

稳定性则是指电力系统在扰动后能否恢复到稳定的状态。

本文将介绍电力系统中频率响应及稳定性分析的原理。

一、频率响应原理在电力系统中，频率响应是指系统对外部扰动如负荷变化、故障等所作出的频率变化响应。

频率响应的理念和原理中有以下几个重要的要素：1. 惰性电力系统具有惰性，即在发生负荷和故障变化时，并不会立即改变其频率。

这是因为电力系统具有惯性，需要一定的时间来适应变化。

这种惰性是由系统的惰性负载、转子惯量等因素决定的。

2. 动态响应频率响应的核心概念是动态响应。

在电力系统中，各种元件例如发电机、变压器和传动装置等都存在一定的动态特性。

这些动态特性在面对负荷、故障等变化时会对频率响应产生影响。

3. 衡量指标频率偏差和频率控制是衡量频率响应的指标。

频率偏差指的是系统实际频率与额定频率之间的差异，通过对频率偏差的监测可以判断系统的频率稳定性。

频率控制是指对系统频率进行调节，保持系统的稳态运行。

二、频率稳定性分析原理频率稳定性是指电力系统在面对外界扰动后，能够迅速恢复到稳定的频率状态。

频率稳定性分析是评估电力系统稳定性性能的一种方法，其原理包括以下几个方面：1. 负荷-发电机动态平衡在电力系统中，负荷和发电机之间存在动态平衡关系。

负荷的变化会引起发电机频率的变化，而发电机频率的变化又会反过来影响负荷。

通过分析负荷-发电机动态平衡，可以评估系统的频率稳定性。

2. 功率平衡原理功率平衡原理是指系统中各个元件之间功率平衡的要求。

在电力系统中，发电机所提供的功率必须与负荷所需的功率相匹配，以保持系统的稳态运行。

通过对功率平衡原理的分析，可以判断系统的频率稳定性。

3. 频率阻尼频率阻尼是指系统中各个元件对频率的调节能力。

具有良好频率阻尼的系统能够更快地恢复到稳定的频率状态。

振动系统的频率响应分析振动系统是指由质点、弹簧、阻尼器等构成的一种物理系统，它可以发生振动。

频率响应分析是对振动系统在不同频率下的响应情况进行研究和分析的方法。

通过频率响应数据，我们可以了解到振动系统在不同频率下的振幅、相位等信息，从而对振动系统的性能进行评估和改进。

1. 引言振动系统广泛应用于机械工程、土木工程、航空航天等领域，对于系统的性能评估和优化具有重要意义。

频率响应分析是研究振动系统的一种常用方法，可以帮助我们了解系统的固有频率、共振情况以及系统对外界激励的响应等。

2. 振动系统的动力学方程对于一个简谐振动系统，可以根据牛顿第二定律建立其动力学方程。

考虑弹簧的力和阻尼器的阻力，动力学方程可以表示为：\[ m\frac{d^2x}{dt^2} + c\frac{dx}{dt} + kx = F \]其中，m是质量，x是位移，t是时间，c是阻尼系数，k是刚度，F是外力。

该方程描述了振动系统在外力作用下的运动规律。

3. 频率响应函数频率响应函数是描述振动系统对外界激励响应的函数。

它是系统的输入和输出之间的传递函数。

在频域中，频率响应函数可以表示为：\[ H(\omega) = \frac{X(\omega)}{F(\omega)} \]其中，H表示频率响应函数，X表示输出的频谱，F表示输入的频谱，ω表示角频率。

频率响应函数可以通过实验或数学模型求得，它可以描述系统在不同频率下的振幅、相位等响应情况。

4. 振动系统的传递函数通过对动力学方程进行拉普拉斯变换，可以得到振动系统的传递函数。

传递函数是振动系统输入和输出之间的关系函数，可以用于分析系统在时域和频域中的响应情况。

传递函数可以表示为：\[ H(s) = \frac{X(s)}{F(s)} \]其中，H表示传递函数，X表示输出，F表示输入，s表示复频率。

通过求解传递函数的零点和极点，可以得到系统的固有频率和阻尼比等参数。

5. 频率响应分析方法频率响应分析常用的方法有频率扫描法和信号迭加法。

频率响应和幅频响应的关系
频率响应和幅频响应是信号处理中经常提到的两个概念，它们之间存在着紧密的关系。

频率响应是指系统对不同频率信号的响应情况，通常是指系统的传递函数在复平面上的幅度和相位随频率变化的情况。

而幅频响应则是指系统在不同频率下输出信号的幅度响应情况，通常是指系统的传递函数模长随频率变化的情况。

可以看出，幅频响应是频率响应的一种特殊形式。

通过幅频响应和频率响应可以得到系统对不同频率信号的响应
情况，从而确定系统的性能和特性。

例如，对于一个低通滤波器，我们可以通过观察其幅频响应和频率响应得知它的截止频率和阻带带
宽等参数。

在实际应用中，我们也经常会根据系统的频率响应和幅频响应进行系统设计和参数调节。

总的来说，频率响应和幅频响应是信号处理中非常重要的概念，它们在确定系统性能和特性方面具有重要作用。

理解它们的关系和应用方法，可以帮助我们更好地进行信号处理和系统设计。
