型号比较全的贴片LED尺寸封装及参数分解

0603贴片led灯珠参数，0603贴片led灯珠厂家0603贴片led灯珠参数，0603贴片led灯珠厂家0603灯珠系列：0603白光、0603红光、0603橙光、0603黄光、0603翡翠绿光、0603黄绿光、0603蓝色、0603红绿双色灯珠、0603RGB三色全彩灯珠、0603侧发光珠，这些灯珠应用广泛。

一、0603贴片led灯珠参数1、0603灯珠尺寸：1.6mm*0.8mm*0.6mm；2、0603灯珠白光色温：正白光（冷白色温）：6000-9000K-15000K以上。

3、0603LED灯珠应用：0603灯珠系列用于电子产品、汽车仪表盘、家用小电器、电子配件、消费电子、LED背光显示、电子电器数码指示、电脑手机数码配件等众多产品上。

4、可靠性高，亮度高，发光角度大，外形尺寸体积小。

产品经过严格的可靠性试验，0603系列LED灯珠在市场上有着广泛的应用。

5、单色0603珠子包括0603白色、0603红色、0603橙色、0603黄色、0603翡翠绿、0603黄绿色、0603蓝色、0603双色、0603三色和全彩等。

6、0603灯珠每盘包装：4000PCS。

二、0603贴片led灯珠颜色波长、电流，电压参数0603白色：暖白色温：2800-3200k ，正白光（冷白色温）：6000-8000K-50000K以上。

0603红色：常规波长：620-630nm, 电压：1.9-2.3V, 功率0.06w, 电流：20mA。

0603橙色：常规波长：600-610nm，电压：1.9-2.3V, 功率0.06w, 电流：20mA。

0603黄色：常规波长：585-595nm，电压：1.9-2.3V, 功率0.06w, 电流：20mA。

0603翠色：常规波长：515-525nm，电压：1.9-2.3V, 功率0.06w, 电流：20mA。

0603黄绿色：常规波长：565-575nm，电压：1.9-2.3V, 功率0.06w, 电流：20mA。

各种贴片封装尺寸解说贴片元件封装SMT(Surface Mount T echnology)是电子业界一门新兴的工业技术，它的兴起及迅猛发展是电子组装业的一次革命，被誉为电子业的”明日之星”，它使电子组装变得越来越快速和简单，随之而来的是各种电子产品更新换代越来越快，集成度越来越高，价格越来越便宜。

为IT（Information T echnology）产业的飞速发展作出了巨大贡献。

SMT零件SMT所涉及的零件种类繁多，样式各异，有许多已经形成了业界通用的标准，这主要是一些芯片电容电阻等等；有许多仍在经历着不断的变化，尤其是IC 类零件，其封装形式的变化层出不穷，令人目不暇接，传统的引脚封装正在经受着新一代封装形式（BGA、FLIP CHIP等等）的冲击，在本章里将分标准零件与IC类零件详细阐述。

一、标准零件标准零件是在SMT发展过程中逐步形成的，主要是针对用量比较大的零件，本节只讲述常见的标准零件。

目前主要有以下几种：电阻(R)、排阻(RA或RN)、电感(L)、陶瓷电容(C)、排容(CP)、钽质电容(C)、二极管(D)、晶体管(Q)【括号内为PCB（印刷电路板）上之零件代码】，在PCB上可根据代码来判定其零件类型，一般说来，零件代码与实际装着的零件是相对应的。

1、零件规格:(1)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。

标准零件之尺寸规格有英制与公制两种表示方法，如下表公制表示法英制表示法含义1206 3216 L:1.2inch(3.2mm)W:0.6inch(1.6mm)0805 2125 L:0.8inch(2.0mm)W:0.5inch(1.25mm) 0603 1608 L:0.6inch(1.6mm)W:0.3inch(0.8mm)0402 1005 L:0.4inch(1.0mm)W:0.2inch(0.5mm)注：a、L（Length）：长度；W（Width）：宽度；inch：英寸b、1inch=25.4mm（2）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。

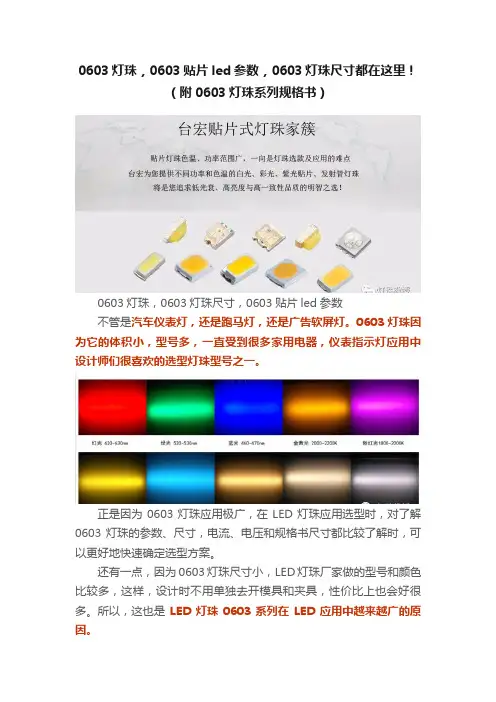

0603灯珠，0603贴片led参数，0603灯珠尺寸都在这里！（附0603灯珠系列规格书）0603灯珠，0603灯珠尺寸，0603贴片led参数不管是汽车仪表灯，还是跑马灯，还是广告软屏灯。

0603灯珠因为它的体积小，型号多，一直受到很多家用电器，仪表指示灯应用中设计师们很喜欢的选型灯珠型号之一。

正是因为0603灯珠应用极广，在LED灯珠应用选型时，对了解0603灯珠的参数、尺寸，电流、电压和规格书尺寸都比较了解时，可以更好地快速确定选型方案。

还有一点，因为0603灯珠尺寸小，LED灯珠厂家做的型号和颜色比较多，这样，设计时不用单独去开模具和夹具，性价比上也会好很多。

所以，这也是LED灯珠0603系列在LED应用中越来越广的原因。

我们先来看看LED灯珠0603参数型号和尺寸。

— 1 —0603灯珠参数0603灯珠参数：1、0603灯珠尺寸：1.6mm*0.8mm*0.6mm；（0603灯珠厚度有三种要供选择0.4mm/0.6mm/0.8mm,选型时可咨询客服看哪款更适合你）2、0603灯珠白光：色温：6000-9000K, 显色指数：70-80-90RA (高显指需订做)，其它冷白色温或暖白色温均可根据客户需求定做；3、0603灯珠应用：0603灯珠系列主要应用在汽车仪表、家用电器、电子消费、LED背光源、电子电器指示及应用、电脑、手机数码产品等。

4、0603灯珠特性：贴片led灯珠0603可靠性高，亮度一致性高、发光角度大，外观体积及尺寸小，灯珠经过严格的信赖性实验，市场已经大批量产使用，是目前市场上使用很广泛的一款微型LED灯珠。

5、单色0603灯珠包括：0603白光，0603红光，0603橙光，0603黄光，0603翠绿，0603黄绿，0603蓝光、0603双色灯珠、0603三色、全彩灯珠等。

6、0603灯珠常规包装：4000PCS每盘。

— 2 —0603灯珠型号一、0603灯珠型号：（单色）0603白光：暖白色温：2800-3200k ，正白光（冷白色温）：6000-9000K-15000K以上。

贴片led灯珠型号对照表，led贴片灯珠型号一览表都在这里！贴片led灯珠型号对照表和LED贴片灯珠型号一览表。

贴片led 灯珠型号对照表主要包括的型号有：一、0201灯珠，0402灯珠，0603灯珠，0805灯珠和1206灯珠。

二、3014灯珠，4014灯珠，3528灯珠，5730灯珠，5050灯珠，2835灯珠，3030灯珠，3535灯珠，7030灯珠等。

今天，我们继续分享led贴片灯珠型号一览表照明系列（二）。

3014灯珠，4014灯珠，3528灯珠，5730灯珠，5050灯珠，2835灯珠，3030灯珠，3535灯珠，7030灯珠等。

— 1 —led贴片灯珠型号一览表（2）3014贴片led灯珠型号对照表3528贴片led灯珠型号对照表3020&2016贴片led灯珠型号对照表3535贴片led灯珠型号对照表5730贴片led灯珠型号对照表335侧发灯珠3010侧发灯珠以上这些，都是我们比较常用的3014系列贴片LED灯珠型号规格参数。

3528贴片led灯珠参数一览表：（单色，双色，三色全彩）5730灯珠型号参数一览表（白光，彩光系列）其它：像4014，3030，5630，7030灯珠这些型号，因为参数和接近尺寸的功率，电流电流参数都差不多，所以，就没有特别列举。

更多的型号参数一览表，每个常用的型号都有。

如果你有具体的型号，可以直接咨询索取。

比如：像020侧发光灯珠，因为功率较小，现在慢慢地被3014侧发光系列取代，是因为3014侧发灯珠功率可以做0.1W,0.2W。

所以，一般对侧发功率较高的用户，也会优先选择3014侧发灯珠，亮度高，尺寸也相对较小。

总的来说贴片led灯珠型号对照表，给大家主要也是做一个参考的作用，其实这些款的型号规格参数相差不是很大，主要是功率，亮度和尺寸的差别。

很多工程师和采购用户，也会根据部分型号，咨询LED灯珠厂家。

这样，大家在新品选型或者找替代以前LED灯珠型号时，会有更好的选择。

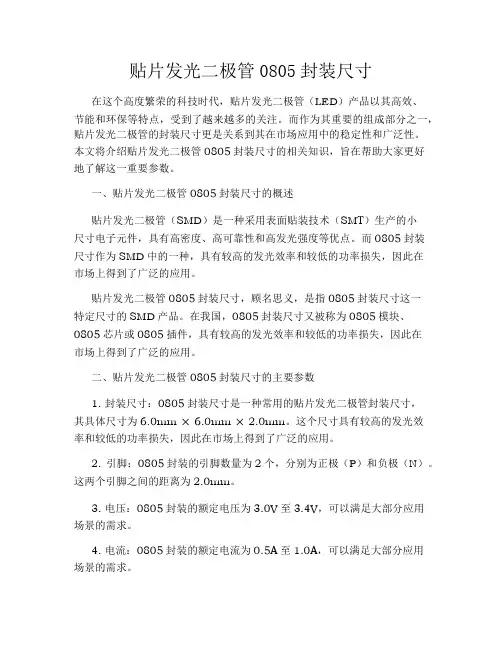

贴片发光二极管0805封装尺寸在这个高度繁荣的科技时代，贴片发光二极管（LED）产品以其高效、节能和环保等特点，受到了越来越多的关注。

而作为其重要的组成部分之一，贴片发光二极管的封装尺寸更是关系到其在市场应用中的稳定性和广泛性。

本文将介绍贴片发光二极管0805封装尺寸的相关知识，旨在帮助大家更好地了解这一重要参数。

一、贴片发光二极管0805封装尺寸的概述贴片发光二极管（SMD）是一种采用表面贴装技术（SMT）生产的小尺寸电子元件，具有高密度、高可靠性和高发光强度等优点。

而0805封装尺寸作为SMD中的一种，具有较高的发光效率和较低的功率损失，因此在市场上得到了广泛的应用。

贴片发光二极管0805封装尺寸，顾名思义，是指0805封装尺寸这一特定尺寸的SMD产品。

在我国，0805封装尺寸又被称为0805模块、0805芯片或0805插件，具有较高的发光效率和较低的功率损失，因此在市场上得到了广泛的应用。

二、贴片发光二极管0805封装尺寸的主要参数1. 封装尺寸：0805封装尺寸是一种常用的贴片发光二极管封装尺寸，其具体尺寸为6.0mm × 6.0mm × 2.0mm。

这个尺寸具有较高的发光效率和较低的功率损失，因此在市场上得到了广泛的应用。

2. 引脚：0805封装的引脚数量为2个，分别为正极（P）和负极（N）。

这两个引脚之间的距离为2.0mm。

3. 电压：0805封装的额定电压为3.0V至3.4V，可以满足大部分应用场景的需求。

4. 电流：0805封装的额定电流为0.5A至1.0A，可以满足大部分应用场景的需求。

三、贴片发光二极管0805封装尺寸的应用场景0805封装的贴片发光二极管因其高发光效率、低功率消耗和较小的尺寸等优点，在众多应用场景中具有广泛的应用。

以下是一些常见的应用场景：1. 显示屏：如手机显示屏、平板电脑显示屏等。

2. 照明：如家居照明、商业照明等。

3. 广告：如户外广告、室内广告等。

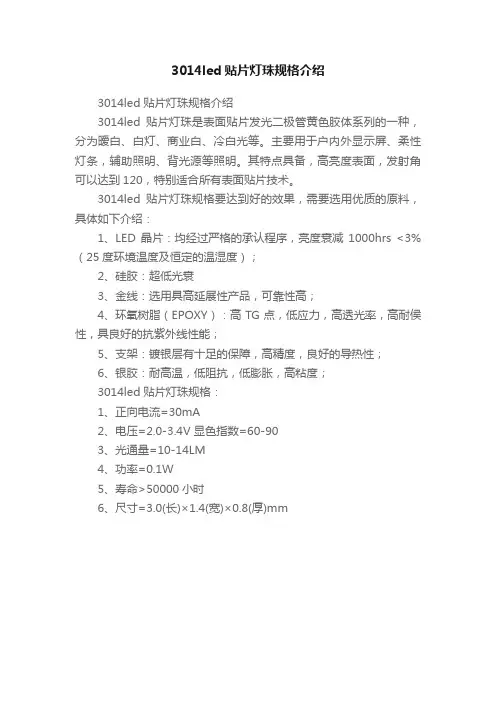

3014led贴片灯珠规格介绍
3014led贴片灯珠规格介绍
3014led贴片灯珠是表面贴片发光二极管黄色胶体系列的一种，分为暧白、白灯、商业白、冷白光等。

主要用于户内外显示屏、柔性灯条，辅助照明、背光源等照明。

其特点具备，高亮度表面，发射角可以达到120，特别适合所有表面贴片技术。

3014led贴片灯珠规格要达到好的效果，需要选用优质的原料，具体如下介绍：
1、LED晶片：均经过严格的承认程序，亮度衰减1000hrs <3%（25度环境温度及恒定的温湿度）；
2、硅胶：超低光衰
3、金线：选用具高延展性产品，可靠性高；
4、环氧树脂（EPOXY）：高TG点，低应力，高透光率，高耐侯性，具良好的抗紫外线性能；
5、支架：镀银层有十足的保障，高精度，良好的导热性；
6、银胶：耐高温，低阻抗，低膨胀，高粘度；
3014led贴片灯珠规格：
1、正向电流=30mA
2、电压=2.0-3.4V 显色指数=60-90
3、光通量=10-14LM
4、功率=0.1W
5、寿命>50000小时
6、尺寸=3.0(长)×1.4(宽)×0.8(厚)mm。

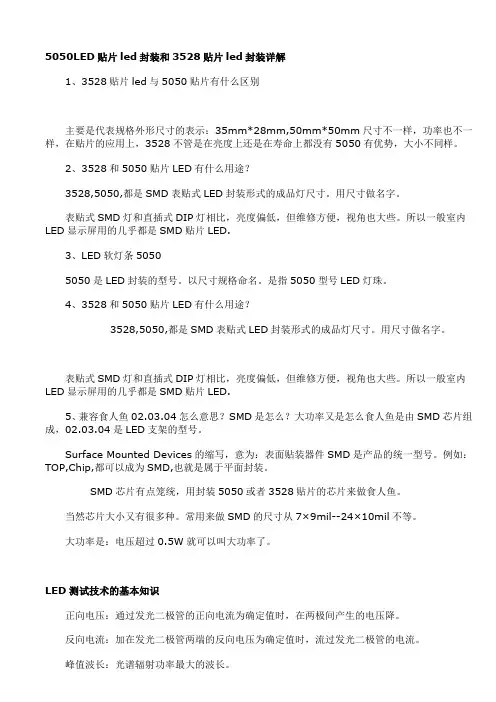

5050LED贴片led封装和3528贴片led封装详解1、3528贴片led与5050贴片有什么区别主要是代表规格外形尺寸的表示：35mm*28mm,50mm*50mm尺寸不一样，功率也不一样，在贴片的应用上，3528不管是在亮度上还是在寿命上都没有5050有优势，大小不同样。

2、3528和5050贴片LED有什么用途？3528,5050,都是SMD表贴式LED封装形式的成品灯尺寸。

用尺寸做名字。

表贴式SMD灯和直插式DIP灯相比，亮度偏低，但维修方便，视角也大些。

所以一般室内LED显示屏用的几乎都是SMD贴片LED.3、LED软灯条50505050是LED封装的型号。

以尺寸规格命名。

是指5050型号LED灯珠。

4、3528和5050贴片LED有什么用途？3528,5050,都是SMD表贴式LED封装形式的成品灯尺寸。

用尺寸做名字。

表贴式SMD灯和直插式DIP灯相比，亮度偏低，但维修方便，视角也大些。

所以一般室内LED显示屏用的几乎都是SMD贴片LED.5、兼容食人鱼02.03.04怎么意思？SMD是怎么？大功率又是怎么食人鱼是由SMD芯片组成，02.03.04是LED支架的型号。

Surface Mounted Devices的缩写，意为：表面贴装器件SMD是产品的统一型号。

例如：TOP,Chip,都可以成为SMD,也就是属于平面封装。

SMD芯片有点笼统，用封装5050或者3528贴片的芯片来做食人鱼。

当然芯片大小又有很多种。

常用来做SMD的尺寸从7×9mil--24×10mil不等。

大功率是：电压超过0.5W就可以叫大功率了。

LED测试技术的基本知识正向电压：通过发光二极管的正向电流为确定值时，在两极间产生的电压降。

反向电流：加在发光二极管两端的反向电压为确定值时，流过发光二极管的电流。

峰值波长：光谱辐射功率最大的波长。

半强度角：在发光（或辐射）强度分布中，发光（或辐射）发光强度大于等于最大强度一半构成的角度。

常用贴片元件封装1 电阻：最为常见的有0201、0402、0805、0603、1206、1210、1812、2010、2512几类1）贴片电阻的封装与尺寸如下表：英制(mil) 公制(mm) 长(L)(mm) 宽(W)(mm) 高(t)(mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.050402 1005 1.00±0.10 0.50±0.10 0.30±0.100603 1608 1.60±0.15 0.80±0.15 0.40±0.100805 2012 2.00±0.20 1.25±0.15 0.50±0.101206 3216 3.20±0.20 1.60±0.15 0.55±0.101210 3225 3.20±0.20 2.50±0.20 0.55±0.101812 4832 4.50±0.20 3.20±0.20 0.55±0.102010 5025 5.00±0.20 2.50±0.20 0.55±0.102512 6432 6.40±0.20 3.20±0.20 0.55±0.102）贴片电阻的封装、功率与电压关系如下表：英制(mil)公制(mm)额定功率@ 70°C 最大工作电压(V)0201 0603 1/20W 250402 1005 1/16W 500603 1608 1/10W 500805 2012 1/8W 1501206 3216 1/4W 2001210 3225 1/3W 2001812 4832 1/2W 2002010 5025 3/4W 2002512 6432 1W 2003）贴片电阻的精度与阻值贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，J －表示精度为5％、F－表示精度为1％。

led灯片型号大全，贴片led灯珠型号对照表大全，led灯珠规格型号一览led灯片型号大全，贴片led灯珠型号对照表大全，led灯珠规格型号一览表，贴片led灯珠型号及尺寸led灯珠规格大全，贴片led灯珠型号对照表，贴片led灯珠型号对照表，是很多从事LED灯珠应用行业的工程师和采购，以及电子元器件平台的销售，都很想知道的问题。

很多时候，LED行业的设计公司或照明公司，比如采用了美国欧司朗灯珠应用出了一款新方案，推向市场，火了之后。

那么，国内很多的封装厂家，或者方案公司，就会参考欧司朗灯片的参数，结构，做重新的设计，或改善芯片方案，或优化支架散热，来提高LED灯片的性能。

特别是随着现在照明市场中LED灯片的封装技能提升，LED灯片的流明值也在上升，所以，对照明LED灯片的亮度，参数越了解，越容易选型及找到性价比更高的LED灯具设计方案。

只是，由于LED灯珠型号数量很多，比如，3014灯片，4014灯片，2835灯片，3030灯片，5050灯片，3535灯片，3535灯片，5730灯片，7030灯片的型号，单色，双色型号上会比较多，如果你想直接了解这些LED灯片型号大全，或LED灯珠规格大全。

可以直接咨询客服要这些具体型号规格书或型号参数表。

led灯片型号大全，贴片led灯珠型号对照表大全，led灯珠规格型号一览，都是比较常见的问题。

led灯片型号大全，贴片led灯珠型号对照表大全，常规的就那些贴片型号，出现变动主要有2种：一种是市场出现新的LED灯片型号，这种型号改变了原有的灯片结构或体积，从而让选型的选择变得多了起来。

比如，0201灯片的出现，让原有市场中最薄的灯珠从0402灯片变成了0201灯片，制造工艺的改变和生产技术的提升，都会让原有LED灯片应用体积越来越小变成了可能。

特别是像内窥镜等医疗设备上的使用，体积小是设计上优先要考虑的因素。

另外一种原因主要是亮度上的提升，比如3030灯片的高亮度芯片，采用EMC支架，会把原来的5730灯片或2835灯片上的亮度高很多。
