SMT常见贴片元器件封装类型和尺寸

SMT贴片元器件封装类型的识别封装类型是元件的外观尺寸和形状的集合，它是元件的重要属性之一。

相同电子参数的元件可能有不同的封装类型。

厂家按照相应封装标准生产元件以保证元件的装配使用和特殊用途。

由于封装技术日新月异且封装代码暂无唯一标准，本指导只给出通用的电子元件封装类型和图示，与SMT工序无关的封装暂不涉及。

1、常见SMT封装以公司内部产品所用元件为例，如下表：通常封装材料为塑料，陶瓷。

元件的散热部分可能由金属组成。

元件的引脚分为有铅和无铅区别。

2、SMT 封装图示索引以公司内部产品所用元件为例，如下图示：名称 图示常用于 备注Chip电阻，电容，电感MLD钽电容，二极管CAE铝电解电容Melf圆柱形玻璃二极管,电阻（少见）SOT三极管，效应管JEDEC(TO) EIAJ(SC)TO电源模块 JEDEC(TO)OSC晶振Xtal晶振SOD 二极管JEDEC SOIC 芯片，座子SOP 芯片前缀：S：Shrink T：ThinSOJ 芯片PLCC 芯片含LCC座子（SOCKET）DIP 变压器，开关QFP 芯片BGA 芯片塑料：P 陶瓷：CQFN 芯片SON芯片3、常见封装的含义1、BGA(ball grid array)：球形触点陈列表面贴装型封装之一。

在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。

也称为凸点陈列载体(PAC)。

引脚可超过200，是多引脚LSI用的一种封装。

封装本体也可做得比QFP(四侧引脚扁平封装)小。

例如，引脚中心距为1.5mm 的360 引脚BGA 仅为31mm 见方；而引脚中心距为0.5mm的304 引脚QFP 为40mm 见方。

而且BGA 不用担心QFP 那样的引脚变形问题。

该封装是美国Motorola公司开发的，首先在便携式电话等设备中被采用。

2、DIL(dual in-line)：DIP的别称(见DIP)。

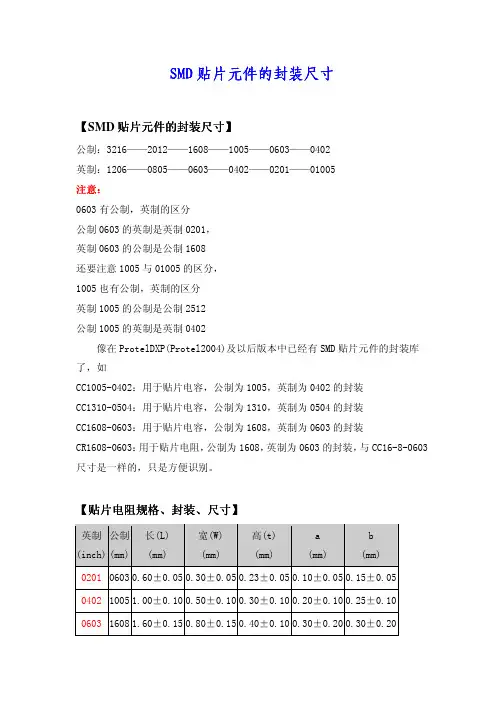

【SMD 贴片元件的封装尺寸】公制：3216——2012——1608——1005——0603——0402 英制：1206——0805——0603——0402——0201——01005 注意：0603有公制，英制的区分公制0603的英制是英制0201， 英制0603的公制是公制1608 还要注意1005与01005的区分， 1005也有公制，英制的区分 英制1005的公制是公制2512 公制1005的英制是英制0402像在ProtelDXP(Protel2004)及以后版本中已经有SMD 贴片元件的封装库了，如CC1005-0402：用于贴片电容，公制为1005，英制为0402的封装 CC1310-0504：用于贴片电容，公制为1310，英制为0504的封装 CC1608-0603：用于贴片电容，公制为1608，英制为0603的封装 CR1608-0603：用于贴片电阻，公制为1608，英制为0603的封装，与CC16-8-0603尺寸是一样的，只是方便识别。

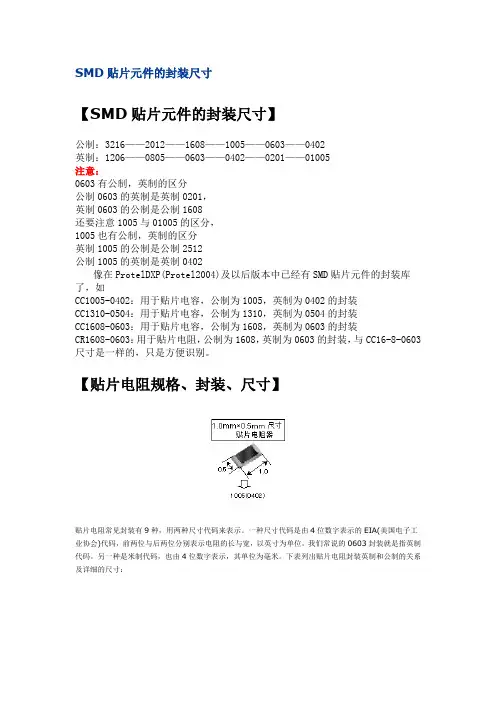

【贴片电阻规格、封装、尺寸】英制 (inch) 公制 (mm) 长(L) (mm)宽(W) (mm)高(t)(mm)a(mm)b (mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.05 0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.10 0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.20 0805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.20 1206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.20 1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.20 1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.20 2010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.20 2512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FT R －表示电阻S －表示功率0402是1/16W 、0603是1/10W 、0805是1/8W 、1206是1/4W 、 1210是Un Re gi st er ed1/3W 、1812是1/2W 、2010是3/4W 、2512是1W 。

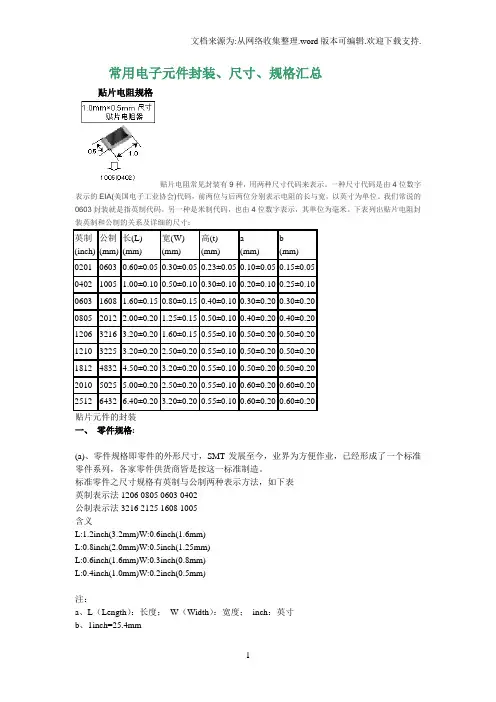

常用电子元件封装、尺寸、规格汇总贴片电阻规格贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：贴片元件的封装一、零件规格:(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。

标准零件之尺寸规格有英制与公制两种表示方法，如下表英制表示法1206 0805 0603 0402公制表示法3216 2125 1608 1005含义L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)注：a、L（Length）：长度；W（Width）：宽度；inch：英寸b、1inch=25.4mm（b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。

（c）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。

（d）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。

二、常用元件封装1）电阻：最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。

注：ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.5（公制表示法）1206具体尺寸：3.0 X 1.5 0X 0.5（公制表示法）2）电阻的命名方法1、5%精度的命名：RS – 05 K 102 JT2、1％精度的命名：RS – 05 K 1002 FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

SMT贴片电子元器件封装尺寸汇总贴片电子元器件是一种常见的表面安装技术（SMT）组装之外，广泛应用于各种电子产品中。

贴片电子元器件封装尺寸的选择对于组装和排布电路板具有重要的影响。

在这篇文章中，我们将汇总常见的贴片电子元件封装尺寸，并对其应用领域和特点进行简要介绍。

1.贴片电阻（0805、0603、0402、0201等）：贴片电阻是最常见的贴片电子元件之一，尺寸包括0805（2.0mm x1.25mm）、0603（1.6mm x 0.8mm）、0402（1.0mm x 0.5mm）和0201（0.6mm x 0.3mm）等等。

较大尺寸的贴片电阻通常用于电源线路和信号线路，较小尺寸的贴片电阻适用于高密度电子产品。

2.贴片电容（0805、0603、0402、0201等）：贴片电容与贴片电阻类似，尺寸也包括0805、0603、0402和0201等等。

贴片电容主要用于储存和释放电荷，广泛应用于电源滤波、信号耦合和信号处理等电路。

3.贴片二极管（SOD-323、SOD-523等）：贴片二极管是一种小尺寸的电子元件，尺寸包括SOD-323（1.8mm x 1.25mm）和SOD-523（1.0mm x 0.6mm）等等。

它们通常用于电路的整流、保护和信号处理等方面。

4.贴片三极管（SOT-23、SOT-323等）：贴片三极管是一种常用的功率放大器，尺寸包括SOT-23（3.0mm x1.78mm）和SOT-323（1.3mm x 1.0mm）等等。

它们通常用于音频放大、电源管理和电压调节等应用中。

5.贴片集成电路（SOT-23、SOT-363、QFN等）：贴片集成电路是封装了多个功能的电子组件，尺寸和引脚布局因不同的集成电路类型而异。

常见的尺寸包括SOT-23、SOT-363和QFN等等。

它们广泛应用于数据处理、通信系统、嵌入式系统和功率管理等领域。

6.贴片场效应管（SOT-23、SOT-223、QFN等）：贴片场效应管是一种广泛应用于功率开关、电源管理和放大器等应用的电子元件，尺寸包括SOT-23、SOT-223和QFN等等。

SMT贴片元器件封装类型的识别封装类型是元件的外观尺寸和形状的集合，它是元件的重要属性之一。

相同电子参数的元件可能有不同的封装类型。

厂家按照相应封装标准生产元件以保证元件的装配使用和特殊用途。

由于封装技术日新月异且封装代码暂无唯一标准，本指导只给出通用的电子元件封装类型和图示，与SMT工序无关的封装暂不涉及。

1、常见SMT封装以公司内部产品所用元件为例，如下表:通常封装材料为塑料，陶瓷。

元件的散热部分可能由金属组成。

元件的引脚分为有铅和无铅区别。

2、SMT封装图示索引以公司内部产品所用元件为例，如下图示:SOD 二极管JEDEC SOIC 芯片，座子SOP SOJ PLCC DIP -H- LJL心片-H- LJL心片-H- LJL心片变压器，开关QFP -H- LJL心片BGA QFN SON -H- LJL 心片-H- LJL 心片-H- LJL 心片3、常见封装的含义前缀：S: Shrink T: Thin含LCC座子(SOCKET )塑料：P陶瓷：C1、BGA(ball grid array) :球形触点陈列表面贴装型封装之一。

在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。

也称为凸点陈列载体（PAC）。

弓I脚可超过200，是多引脚LSI用的一种封装。

封装本体也可做得比QFP（四侧引脚扁平封装）小。

例如，引脚中心距为1.5mm 的360弓I脚BGA仅为31mm 见方；而引脚中心距为0.5mm 的304引脚QFP为40mm 见方。

而且BGA不用担心QFP那样的引脚变形问题。

该封装是美国Motorola公司开发的，首先在便携式电话等设备中被采用。

2、DIL（dual in-line）: DIP的别称（见DIP）。

欧洲半导体厂家多用此名称。

3、DIP（dual in-line Package）:双列直插式圭寸装引脚从封装两侧引出，封装材料有塑料和陶瓷两种。

贴片元件封装规格介绍贴片元件封装规格介绍一、零件规格:(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。

标准零件之尺寸规格有英制与公制两种表示方法，如下表英制表示法1206 0805 0603 0402公制表示法3216 2125 1608 1005含义L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)注：a、L（Length）：长度； W（Width）：宽度； inch：英寸b、1inch=25.4mm（b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。

（c）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。

（d）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。

二、常用元件封装1）电阻：最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。

注：A\B\C\D四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.5（公制表示法）1206具体尺寸：3.0 X 1.5 0X 0.5（公制表示法）2）电阻的命名方法1、5%精度的命名： RS – 05 K 102 JT2、1％精度的命名：RS – 05 K 1002 FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

SMD贴片元件的封装尺寸【SMD贴片元件的封装尺寸】公制：3216——2012——1608——1005——0603——0402英制：1206——0805——0603——0402——0201——01005注意：0603有公制，英制的区分公制0603的英制是英制0201，英制0603的公制是公制1608还要注意1005与01005的区分，1005也有公制，英制的区分英制1005的公制是公制2512公制1005的英制是英制0402像在ProtelDXP(Protel2004)及以后版本中已经有SMD贴片元件的封装库了，如CC1005-0402：用于贴片电容，公制为1005，英制为0402的封装CC1310-0504：用于贴片电容，公制为1310，英制为0504的封装CC1608-0603：用于贴片电容，公制为1608，英制为0603的封装CR1608-0603：用于贴片电阻，公制为1608，英制为0603的封装，与CC16-8-0603尺寸是一样的，只是方便识别。

【贴片电阻规格、封装、尺寸】贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：英制(inch) 公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm)a(mm)b(mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.050402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.100603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.200805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.201206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.201210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.201812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.202010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.202512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20【0201元器件的焊盘图形和间距】0201元器件的焊盘图形和间距℃/秒。

【S MD 贴片元件的封装尺寸】公制： 3216 —— 2012 —— 1608 —— 1005 —— 0603 ——0402 英制： 1206 —— 0805 —— 0603 —— 0402 —— 0201 —— 01005 注意：0603 有公制，英制的区分公制 0603 的英制是英制 0201 ，英制 0603 的公制是公制 1608还要注意 1005 与01005 的区分，1005 也有公制，英制的区分英制 1005 的公制是公制 2512公制 1005 的英制是英制 0402像在 ProtelDXP(Protel2004) 及以后版本中已经有SMD 贴片元件的封装库了，如CC1005-0402 ：用于贴片电容，公制为1005 ，英制为 0402 的封装CC1310-0504 ：用于贴片电容，公制为1310 ，英制为 0504 的封装CC1608-0603 ：用于贴片电容，公制为1608 ，英制为 0603 的封装CR1608-0603 ：用于贴片电阻，公制为 1608 ，英制为 0603 的封装，与 CC16-8-0603 尺寸是一样的，只是方便识别。

【贴片电阻规格、封装、尺寸】英制公制长 (L) 宽(W) 高 (t) a b(inch) (mm) (mm) (mm) (mm) (mm) (mm)0201 0603 0.60 ±0.05 0.30 ±0.05 0.23 ±0.05 0.10 ±0.05 0.15 ±0.050402 1005 1.00 ±0.10 0.50 ±0.10 0.30 ±0.10 0.20 ±0.10 0.25 ±0.100603 1608 1.60 ±0.15 0.80 ±0.15 0.40 ±0.10 0.30 ±0.20 0.30 ±0.200805 2012 2.00 ±0.20 1.25 ±0.15 0.50 ±0.10 0.40 ±0.20 0.40 ±0.201206 3216 3.20 ±0.20 1.60 ±0.15 0.55 ±0.10 0.50 ±0.20 0.50 ±0.201210 3225 3.20 ±0.20 2.50 ±0.20 0.55 ±0.10 0.50 ±0.20 0.50 ±0.201812 4832 4.50 ±0.20 3.20 ±0.20 0.55 ±0.10 0.50 ±0.20 0.50 ±0.202010 5025 5.00 ±0.20 2.50 ±0.20 0.55 ±0.10 0.60 ±0.20 0.60 ±0.202512 6432 6.40 ±0.20 3.20 ±0.20 0.55 ±0.10 0.60 ±0.20 0.60 ±0.20国内贴片电阻的命名方法：1、 5%精度的命名： RS-05K102JT2、 1％精度的命名：RS-05K1002FTR－表示电阻S－表示功率 0402 是1/16W 、0603 是1/10W 、0805 是1/8W 、1206 是1/4W 、 1210 是1/3W 、1812 是 1/2W 、2010 是3/4W 、2512 是 1W 。

SMD 贴片元件的封装尺寸贴片元件的封装尺寸【SMD 贴片元件的封装尺寸贴片元件的封装尺寸】】公制：3216——2012——1608——1005——0603——0402英制：1206——0805——0603——0402——0201——01005注意注意：：0603有公制，英制的区分公制0603的英制是英制0201，英制0603的公制是公制1608还要注意1005与01005的区分，1005也有公制，英制的区分英制1005的公制是公制2512公制1005的英制是英制0402像在ProtelDXP(Protel2004)及以后版本中已经有SMD 贴片元件的封装库了，如CC1005-0402：用于贴片电容，公制为1005，英制为0402的封装 CC1310-0504：用于贴片电容，公制为1310，英制为0504的封装 CC1608-0603：用于贴片电容，公制为1608，英制为0603的封装CR1608-0603：用于贴片电阻，公制为1608，英制为0603的封装，与CC16-8-0603尺寸是一样的，只是方便识别。

【贴片电阻规格贴片电阻规格、、封装封装、、尺寸尺寸】】 英制 (inch) 公制(mm) 长(L) (mm) 宽(W) (mm) 高(t) (mm) a (mm) b (mm) 0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.05 0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.10 0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.20英制 (inch) 公制(mm) 长(L) (mm) 宽(W) (mm) 高(t) (mm) a (mm) b (mm) 0805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.20 1206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.20 1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.20 1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.20 2010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.20 2512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

SMT贴片元器件封装类型的识别封装类型是元件的外观尺寸和形状的集合，它是元件的重要属性之一。

相同电子参数的元件可能有不同的封装类型。

厂家按照相应封装标准生产元件以保证元件的装配使用和特殊用途。

由于封装技术日新月异且封装代码暂无唯一标准，本指导只给出通用的电子元件封装类型和图示，与SMT工序无关的封装暂不涉及。

1、常见SMT封装以公司内部产品所用元件为例，如下表：通常封装材料为塑料，陶瓷。

元件的散热部分可能由金属组成。

元件的引脚分为有铅和无铅区别。

2、SMT封装图示索引以公司内部产品所用元件为例，如下图示：1、BGA(ball grid array)：球形触点陈列表面贴装型封装之一。

在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。

也称为凸点陈列载体(PAC)。

引脚可超过200，是多引脚LSI用的一种封装。

封装本体也可做得比QFP(四侧引脚扁平封装)小。

例如，引脚中心距为1.5mm 的360 引脚BGA 仅为31mm 见方；而引脚中心距为0.5mm的304 引脚QFP 为40mm 见方。

而且BGA 不用担心QFP 那样的引脚变形问题。

该封装是美国Motorola公司开发的，首先在便携式电话等设备中被采用。

2、DIL(dual in-line)：DIP的别称(见DIP)。

欧洲半导体厂家多用此名称。

3、DIP(dual in-line Package)：双列直插式封装引脚从封装两侧引出，封装材料有塑料和陶瓷两种。

DIP应用范围包括标准逻辑IC，存贮器LSI，微机电路等。

引脚中心距2.54mm，引脚数从6到64。

封装宽度通常为15.2mm。

有的把宽度为7.52mm和10.16mm 的封装分别称为skinny DIP 和slimDIP(窄体型DIP)。

但多数情况下并不加区分，只简单地统称为DIP。

4、Flip-Chip：倒焊芯片裸芯片封装技术之一，在LSI芯片的电极区制作好金属凸点，然后把金属凸点与印刷基板上的电极区进行压焊连接。

贴片元器件封装尺寸汇总示意图一．电阻电容系列 (1)1. 英制0201 公制0603 (1)2. 英制0402 公制1005 (1)3. 英制0603 公制1608 (2)4. 英制0805 公制2012 (2)5. 英制01005 公制0402 (3)6. 英制1008 公制2520 (3)7. 英制1206 公制3216 (4)8. 英制1210 公制3225 (4)9. 英制1406 (5)10. 英制1808 公制4520 (5)11. 英制1812 公制4632 (6)12. 英制1825 (6)13. 英制2010 (7)14. 英制2225 (7)15. 英制2308 (8)16. 英制2512 (8)二．钽电容系列 (9)1. A-3216钽电容耐压10V (9)2. B-3528 钽电容耐压16V (9)3. C-6032 钽电容耐压25V (10)4. D-7343 钽电容耐压35V (10)三．二极管系列 (11)1.DO-213AA (11)2.DO-213AB (11)3.DO-214 (12)4.DO-214AA (12)5.DO-214AB (13)6.DO-214AC (13)7.DO-215AA (14)8.DO-215AB (14)9.SOD106 (15)10.SOD110 (15)11.SOD123 (16)12.SOD123F (16)13.SOD123H (17)14.SOD323 (17)15.SOD523 (18)16.SOD723 (18)四．LDO系列 (19)1.SOT23-5 (19)2.SOT23-6 (19)3.SOT23-8 (20)4.SOT23 (20)5.SOT89 (21)6.SOT143 (21)7.SOT223 (22)8.SOT233 (22)9.SOT323 (23)10.SOT343 (23)11.SOT346 (24)12.SOT353 (24)13.SOT363 (25)14.SOT416 (25)15.SOT428 (26)16.SOT457 (26)17.SOT490 (27)18.SOT505-1 (27)19.SOT523 (28)20.SOT552-1 (28)21.SOT663 (29)22.SOT666 (29)23.SOT753 (30)24.SOT883 (30)五．TO系列 (31)1.TO-252(DPAK) (31)2.TO-252-5 (31)3.TO-252-3 (32)4.TO-263-3 (32)5.TO-263-5 (33)6.TO-263-7 (33)7.TO-263 (34)8.TO-268AA (34)一．电阻电容系列1. 英制0201 公制06032. 英制0402 公制10054. 英制0805 公制20126. 英制1008 公制25208. 英制1210 公制32259. 英制140610. 英制1808 公制452011. 英制1812 公制463212. 英制182513. 英制201014. 英制222515. 英制230816. 英制2512二．钽电容系列1. A-3216钽电容耐压10V2. B-3528 钽电容耐压16V3. C-6032 钽电容耐压25V4. D-7343 钽电容耐压35V三．二极管系列1.DO-213AA2.DO-213AB4.DO-214AA.6.DO-214AC8.DO-215AB10.SOD11012.SOD123F14.SOD32316.SOD723四．LDO系列1.SOT23-52.SOT23-64.SOT236.SOT1438.SOT23310.SOT34312.SOT35314.SOT41616.SOT45718.SOT505-120.SOT552-122.SOT66624.SOT8831.TO-252(DPAK)2.TO-252-54.TO-263-36.TO-263-78.TO-268AA。

1、S M T表面封装元器件图示索引完善2、SMT物料基础知识一.常用电阻、电容换算：1.电阻R：电阻：定义：导体对电流的阻碍作用就叫导体的电阻;无方向,用字母R表示,单位是欧姆Ω,分：欧Ω、千欧KΩ、兆欧MΩ1MΩ=1000KΩ=1000000Ω1.换算方法：①.前面两位为有效数字照写,第三位表示倍数10n次方即“0”的个数103=10103=10000Ω=10KΩ471=47101=470Ω100=10100=10Ω101=10×101=100Ω120=12×100=12Ω②.前面三位为有效数字照写,第四位表示倍数倍数10n次方即“0”的个数.1001=100101=1000Ω=1KΩ1632=163102=16300Ω=16.3KΩ1470=147×100=147Ω1203=120×103Ω=120KΩ4702=470×102Ω=47KΩ电容的特性是可以隔直流电压,而通过交流电压;它分为极性和非极性,用C表示;2.1三种类型：电解电容钽质电容有极性,贴片电容无极性;用字母C表示,单位是法F,毫法MF,微法UF,纳法NF皮法PF1F=103MF=106UF=109NF=1012PF2.2换算方法:前面两位为有效数字照写,第三位倍数10n次方即“0”的个数104=10104=100000PF=0.1UF100=10100=10PF473=47×103=47000pF=47nF=0.047uF103=10×103=10000pF=10nF=0.01uF104=10×104=100000pF=10nF=0.1uF221=22×101=220pF330=33×100=33pF2.3钽电容：它用金属钽或者铌做正极,用稀流酸等配液做负极,用钽或铌表面生成的氧化膜做成介质制成,其特点是体积小、容量大、性能稳定、寿命长、绝缘电阻大、温度特性好,用在要求较高的设备中;钽电容表面有字迹表明其方向、容值,通常有一条横线的那边标志钽电容的正极;钽电容规格通常有：A型、B型、C型、P型;2.4电容的误差表示2.4.1常用钽电容代换参照表.1UF：105、A6、CA62.2UF：2253.3UF：335、AN6、CN6、JN6、CN694.7UF：475、JS610UF：106、JA7、AA7、GA722UF：226、GJ7、AJ7、JJ747UF：4763.电感L电感的单位：亨H、毫享MH、微享μH、纳享NH,其中：1H=103MH=106μH=109NH 片状电感电感量：10NH～1MH材料：铁氧体绕线型陶瓷叠层精度：J=±5%K=±10%M=±20%尺寸：04020603080510081206121018121008=2.5mm2.0mm1210=3.2mm2.5mm个别示意图：贴片绕线电感贴片叠层电感1H=1000MH1MH=1000UH1UH=1000NH电感量与无件代码对照表：电感量元件代码电感量元件代码4.7UH4R71MH1023.3UH3R3820UH8212.7UH2R7680UH6811.0UH1R0470UH471820NHR82330UH331750NHR75220UH221680NHR68100UH1014.元件尺寸公英制换算CHIP元件 1inch=25.4mm规格02010402060308051206英制inch0.02X0.0102010.04X0.0204020.06X0.0306030.08X0.0508050.12X0.061206公制mm0.6X0.306031.0X0.510051.6X0.816082.0X1.220123.2X1.63216。

常用电子元件封装、尺寸、规格汇总贴片电阻规格贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：贴片元件的封装一、零件规格:(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。

标准零件之尺寸规格有英制与公制两种表示方法，如下表英制表示法1206 0805 0603 0402公制表示法3216 2125 1608 1005含义L:W:L:W:L:W:L:W:注：a、L（Length）：长度；W（Width）：宽度；inch：英寸b、1inch=（b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。

（c）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。

（d）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。

二、常用元件封装1）电阻：最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。

注：ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：X X （公制表示法）1206具体尺寸：X 0X （公制表示法）2）电阻的命名方法1、5%精度的命名：RS – 05 K 102 JT2、1％精度的命名：RS – 05 K 1002 FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

1、SMT 表面封装元器件图示索引（完善）名称 图示 常用于备注Chip电阻，电容，电感 片式元件MLD ：Molded Body钽电容，二极管模制本体元件CAE ：Aluminum Electrolytic Capacitor铝电解电容有极性Melf ：MetalElectrode Face圆柱形玻璃二极管,电阻（少见）二个金属电极SOT ：Small Outline Transistor三极管，效应管小型晶体管JEDEC(TO) EIAJ(SC)TO ：Transistor Outline电源模块晶体管外形的贴片元件 JEDEC(TO)OSC ： Oscillator晶振 晶体振荡器Xtal ：Crystal晶振 二引脚晶振SOD：SmallOutlineDiode二极管小型二极管（相比插件元件）JEDEC SOIC：SmallOutline IC芯片，座子小型集成芯片SOP：SmallOutlinePackage芯片小型封装，也称SO，SOIC引脚从封装两侧引出呈海鸥翼状(L字形)前缀：S：ShrinkT：Thin SOJ：SmallOutlineJ-Lead芯片J型引脚的小芯片【也成丁字形】LCC：LeadlessChipcarrier芯片无引脚芯片载体：指陶瓷基板的四个侧面只有电极接触而无引脚的表面贴装型封装。

也称为陶瓷QFN 或QFN-C PLCC：plasticleadedChipcarrier芯片引脚从封装的四个侧面引出，呈丁字形或J型，是塑料制品。

DIP：Dual In-linePackage变压器，开关,芯片双列直插式封装：引脚从封装两侧引出QFP：QuadFlat Package芯片四方扁平封装：引脚从四个侧面引出呈海鸥翼(L)型。

基材有陶瓷、金属和塑料三种。

BGA：BallGrid Array 芯片塑料：P陶瓷：C球形栅格阵列：在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚QFN：Quad FlatNo-lead 芯片四方扁平无引脚器件SON：Small Outline No-Lead芯片小型无引脚器件2、SMT物料基础知识一. 常用电阻、电容换算：1.电阻（R）：电阻：定义：导体对电流的阻碍作用就叫导体的电阻。

【SMD贴片元件的封装尺寸】公制：3216——2012——1608——1005——0603——0402英制：1206——0805——0603——0402——0201——01005注意：0603有公制，英制的区分公制0603的英制是英制0201，英制0603的公制是公制1608还要注意1005与01005的区分，1005也有公制，英制的区分英制1005的公制是公制2512公制1005的英制是英制0402像在ProtelDXP(Protel2004)及以后版本中已经有SMD贴片元件的封装库了，如CC1005-0402：用于贴片电容，公制为1005，英制为0402的封装CC1310-0504：用于贴片电容，公制为1310，英制为0504的封装CC1608-0603：用于贴片电容，公制为1608，英制为0603的封装CR1608-0603：用于贴片电阻，公制为1608，英制为0603的封装，与CC16-8-0603尺寸是一样的，只是方便识别。

R －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/ 2W、2010是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。

1 002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。

J －表示精度为5％、F－表示精度为1％。

T －表示编带包装1：0402(1/16W) 2:0603(1/10W) 3:0805(1/8W) 4:1206(1/4W) 5:1210(1/3W) 6:2010(1/2W) 7:2512 (1W)内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/ 2W、2010是3/4W、2512是1W。
