常用贴片元件封装尺寸图Word版

【S MD 贴片元件的封装尺寸】公制： 3216 —— 2012 —— 1608 —— 1005 —— 0603 ——0402 英制： 1206 —— 0805 —— 0603 —— 0402 —— 0201 —— 01005 注意：0603 有公制，英制的区分公制 0603 的英制是英制 0201 ，英制 0603 的公制是公制 1608还要注意 1005 与01005 的区分，1005 也有公制，英制的区分英制 1005 的公制是公制 2512公制 1005 的英制是英制 0402像在 ProtelDXP(Protel2004) 及以后版本中已经有SMD 贴片元件的封装库了，如CC1005-0402 ：用于贴片电容，公制为1005 ，英制为 0402 的封装CC1310-0504 ：用于贴片电容，公制为1310 ，英制为 0504 的封装CC1608-0603 ：用于贴片电容，公制为1608 ，英制为 0603 的封装CR1608-0603 ：用于贴片电阻，公制为 1608 ，英制为 0603 的封装，与 CC16-8-0603 尺寸是一样的，只是方便识别。

【贴片电阻规格、封装、尺寸】英制公制长 (L) 宽(W) 高 (t) a b(inch) (mm) (mm) (mm) (mm) (mm) (mm)0201 0603 0.60 ±0.05 0.30 ±0.05 0.23 ±0.05 0.10 ±0.05 0.15 ±0.050402 1005 1.00 ±0.10 0.50 ±0.10 0.30 ±0.10 0.20 ±0.10 0.25 ±0.100603 1608 1.60 ±0.15 0.80 ±0.15 0.40 ±0.10 0.30 ±0.20 0.30 ±0.200805 2012 2.00 ±0.20 1.25 ±0.15 0.50 ±0.10 0.40 ±0.20 0.40 ±0.201206 3216 3.20 ±0.20 1.60 ±0.15 0.55 ±0.10 0.50 ±0.20 0.50 ±0.201210 3225 3.20 ±0.20 2.50 ±0.20 0.55 ±0.10 0.50 ±0.20 0.50 ±0.201812 4832 4.50 ±0.20 3.20 ±0.20 0.55 ±0.10 0.50 ±0.20 0.50 ±0.202010 5025 5.00 ±0.20 2.50 ±0.20 0.55 ±0.10 0.60 ±0.20 0.60 ±0.202512 6432 6.40 ±0.20 3.20 ±0.20 0.55 ±0.10 0.60 ±0.20 0.60 ±0.20国内贴片电阻的命名方法：1、 5%精度的命名： RS-05K102JT2、 1％精度的命名：RS-05K1002FTR－表示电阻S－表示功率 0402 是1/16W 、0603 是1/10W 、0805 是1/8W 、1206 是1/4W 、 1210 是1/3W 、1812 是 1/2W 、2010 是3/4W 、2512 是 1W 。

0603封装尺寸图英制封装图尺寸：0603公制封装图尺寸：16080805封装尺寸图表面贴装元件公制封装图尺寸：A-3216钽电容耐压10V表面贴装元件公制封装图尺寸：B-3528 钽电容耐压16V表面贴装元件英制封装图尺寸：表面贴装元件公制封装图尺寸：C-6032 钽电容耐压25VD-7343封装尺寸图表面贴装元件公制封装图尺寸：C-7343 钽电容耐压35V封装(L) 长度公制(毫米)英制(英寸)(W) 宽度公制(毫米)英制(英寸)(t) 端点公制(毫米)英制(英寸)7343 7227“钽贴片电解电容有黑色或灰色标志的一头是正极，另外一头是负极。

对于铝贴片电解电容就和普通直插电解电容一样，有杠杠的那端为负极。

”在网上查到这么一句话，可算是把板子上的钽电解全部平反了！之前在复位电路总是不正常，查来查去，是复位的钽电解极性接反了！以往用贴片电解大都就是对付钽电解电容，隐约在意识里知道画杠的一边是接高电位，就没有太注意其极性的表示方法。

给医疗组的一哥们问起来：“它不跟普通电解电容一样么？普通电解画白道子的一端是‘负’极啊？再或者它应该和贴片二极管一样吧？二极管也是画白道子的那头是‘负’极诶！”——歪着头一想也是！极性的标识方法也应该有个‘统一’的原则吧？于是在此后焊的板子里所有的钽电解都掉了个头……终究是以有电容的地方电平被拉得特别低这一现象，标志着我对电解电容极性的表示方法完全混乱。

真服了这种‘下贱’的表示方法，同样是电解电容，钽电解虽然昂贵一点，也不能搞特殊啊！无极性电容以0805、0603两类封装最为常见；0805具体尺寸：2.0×1.25×0.51206具体尺寸：3.0×1.50×0.5贴片电容以钽电容为多，根据其耐压不同，又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型（3216），B型（3528）， C型（6032）， D型（7343），E型（7845）。

贴片封装元件标准焊盘尺寸规格0402封装尺寸图片
英制尺寸封装名称：0402
英制尺寸封装名称：1005
0603封装尺寸图
英制封装图尺寸：0603
公制封装图尺寸：1608
封装形式图片
0805封装尺寸图
英制封装图尺寸：0805
公制封装图尺寸：2012
封装形式图片圆柱形1210封装尺寸图
英制封装图尺寸：1210
公制封装图尺寸：3225
贴片元件封装形式图片
贴片元件封装形式图片1812封装尺寸图
英制封装图尺寸：1812
公制封装图尺寸：4632
2225封装尺寸图
英制封装图尺寸：2225
公制封装图尺寸：
2308封装尺寸图
英制封装图尺寸：2308
公制封装图尺寸：。

贴片电容封装及其尺寸示意图HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】0603封装尺寸图英制封装图尺寸：0603公制封装图尺寸：16080805封装尺寸图A-3216封装尺寸图表面贴装元件公制封装图尺寸：A-3216钽电容耐压10VB-3528封装尺寸图表面贴装元件公制封装图尺寸：B-3528 钽电容耐压16VC-6032封装尺寸图表面贴装元件英制封装图尺寸：表面贴装元件公制封装图尺寸：C-6032 钽电容耐压25VD-7343封装尺寸图表面贴装元件公制封装图尺寸：C-7343 钽电容耐压35V7343 7227(“钽贴片电解电容有黑色或灰色标志的一头是正极，另外一头是负极。

对于铝贴片电解电容就和普通直插电解电容一样，有杠杠的那端为负极。

”在网上查到这么一句话，可算是把板子上的钽电解全部平反了！之前在复位电路总是不正常，查来查去，是复位的钽电解极性接反了！以往用贴片电解大都就是对付钽电解电容，隐约在意识里知道画杠的一边是接高电位，就没有太注意其极性的表示方法。

给医疗组的一哥们问起来：“它不跟普通电解电容一样么普通电解画白道子的一端是‘负’极啊再或者它应该和贴片二极管一样吧二极管也是画白道子的那头是‘负’极诶！”——歪着头一想也是！极性的标识方法也应该有个‘统一’的原则吧于是在此后焊的板子里所有的钽电解都掉了个头……终究是以有电容的地方电平被拉得特别低这一现象，标志着我对电解电容极性的表示方法完全混乱。

真服了这种‘下贱’的表示方法，同样是电解电容，钽电解虽然昂贵一点，也不能搞特殊啊！无极性电容以0805、0603两类封装最为常见；0805具体尺寸：××1206具体尺寸：××贴片电容以钽电容为多，根据其耐压不同，又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型（3216），B型（3528）， C型（6032）， D型（7343），E型（7845）。

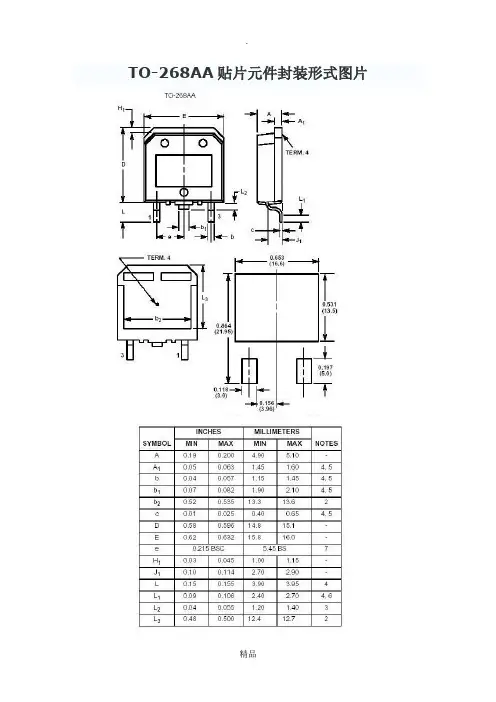

贴片元器件封装示意图贴片元器件封装示意图索引表面贴装元件英制封装图尺寸：TO268AA表面贴装元件英制封装图尺寸：TO263 D2PAK表面贴装元件英制封装图尺寸：TO263-7表面贴装元件英制封装图尺寸：TO263-5表面贴装元件英制封装图尺寸：TO263-3表面贴装元件英制封装图尺寸：TO252-3表面贴装元件英制封装图尺寸：2512表面贴装元件公制封装图尺寸：英制尺寸封装名称：1005公制封装图尺寸：英制：0201公制：0603元件封装示意图0201封装图英制封装图尺寸：2225 公制封装图尺寸：英制封装图尺寸：1825 公制封装图尺寸：公制封装图尺寸：公制封装图尺寸：4632英制封装图尺寸：1808 公制封装图尺寸：4520公制封装图尺寸：3225英制封装图尺寸：1206公制封装图尺寸：3216 贴片元件封装形式图片公制封装图尺寸：2520公制封装图尺寸：0402公制封装图尺寸：2012英制封装图尺寸：0604 圆柱型英制封装图尺寸：0603 公制封装图尺寸：1608表面贴装元件英制封装图尺寸：DO215AB表面贴装元件英制封装图尺寸：DO215AA表面贴装元件英制封装图尺寸：DO214表面贴装元件英制封装图尺寸：DO-213AB表面贴装元件英制封装图尺寸：SOD123H表面贴装元件英制封装图尺寸：SOD732表面贴装元件英制封装图尺寸：SOD-523表面贴装元件英制封装图尺寸：SOD-323表面贴装元件英制封装图尺寸：SOD-123F表面贴装元件英制封装图尺寸：SOD-123表面贴装元件英制封装图尺寸：SOD110表面贴装元件英制封装图尺寸：DO-214AC SOD106表面贴装元件英制封装图尺寸：表面贴装元件公制封装图尺寸：A-3216钽电容耐压10V。
