电学实验探究题专题复习

期末专题复习电学实验探究1．“探究并联电路的电流规律”的实验。

（1）连接如图甲所示电路时，还剩一根导线没连接，请你用笔画线代替导线，将电路实物图补充完整，要求电流表测L1的电流；( )（2）小明分别测量图乙中A、B、C三点的电流，数据如下：A点电流IA/A0.2B点电流IB/A0.3C点电流IC/A（3）接下来他选用规格___________（选填“相同”或“不同”）的小灯泡，再次测量各点电流，这样操作的目的是___________；（4）通过多次实验，并联电路电流的规律是___________。

2．小明和小轩同学在“探究串联电路电压规律”的实验中，设计了如图甲所示的电路图。

（1）根据设计好的电路图连接实物时，开关应处于_______状态；（2）电路连接完成后，在开关闭合前，小明发现电压表的示数如图乙所示，接下来的操作应该是_______；小明调整好电压表后闭合开关S，发现电压表示数为零，若只有L1或者L2中的其中一处发生故障，则故障可能是______；（写出一种即可）（3）排除故障后，小明和小轩闭合开关开始测量灯泡L1两端的电压，其示数如图丙所示，则L1两端的电压为_______V；同组的小轩同学提出在测量L2两端的电压时，可以保持电压表接B点的导线不变，然后把电压表接A点的导线直接改接到C点，但小明却说这样操作是不对的，这样操作的问题是_______；（4）小明和小轩改正问题后，换用不同规格的灯泡进行了多次测量，并把测得的数据记录在下表的表格中。

实验次数L1两端的电压/V L2两端的电压/V串联总电压/V1 1.3 3.02 1.5 1.4 2.930.9 2.1 3.0“大于”“等于”或“小于”）；而在本实验中换用不同规格的灯泡进行多次测量的目的是( )。

A、减小误差B、使实验结论更具有普遍性3．如图所示，是探究影响导体电阻大小因素的实验电路，选用的导体材料规格如表中所示。

编号材料长度/m横截面积/mm2A镍铬0.50.5B镍铬 1.00.5C镍铬0.5 1.0D锰铜0.50.5小；（2）M、N间接入A、B导体进行比较，导体______接入时，电流表示数较大，表明导体的______对电阻的影响；（3）M、N间接入A、C导体进行比较，控制相同的因素有______，探究的是导体的______对电阻的影响；（4）将导体A、D分别接入M、N间，观察到电流表示数不同，由此可得到的初步结论是：______。

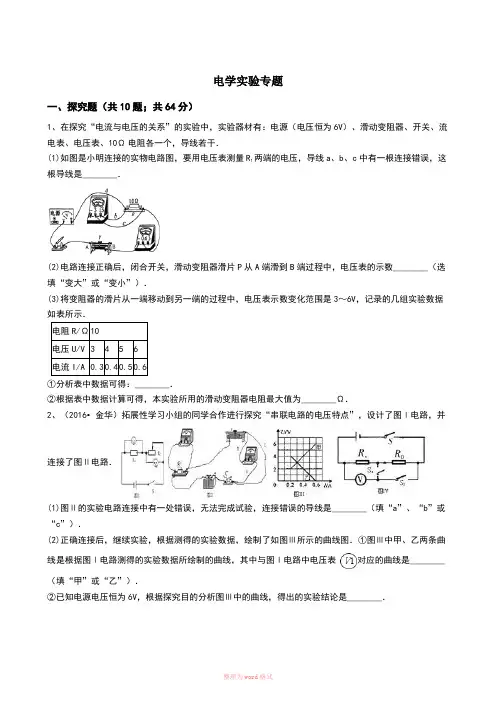

电学实验专题一、探究题（共10题；共64分）1、在探究“电流与电压的关系”的实验中，实验器材有：电源（电压恒为6V）、滑动变阻器、开关、流电表、电压表、10Ω电阻各一个，导线若干．(1)如图是小明连接的实物电路图，要用电压表测量R1两端的电压，导线a、b、c中有一根连接错误，这根导线是________．(2)电路连接正确后，闭合开关，滑动变阻器滑片P从A端滑到B端过程中，电压表的示数________（选填“变大”或“变小”）．(3)将变阻器的滑片从一端移动到另一端的过程中，电压表示数变化范围是3～6V，记录的几组实验数据如表所示．①分析表中数据可得：________．②根据表中数据计算可得，本实验所用的滑动变阻器电阻最大值为________Ω．2、（2016•金华）拓展性学习小组的同学合作进行探究“串联电路的电压特点”，设计了图Ⅰ电路，并连接了图Ⅱ电路．(1)图Ⅱ的实验电路连接中有一处错误，无法完成试验，连接错误的导线是________（填“a”、“b”或“c”）．(2)正确连接后，继续实验，根据测得的实验数据，绘制了如图Ⅲ所示的曲线图．①图Ⅲ中甲、乙两条曲线是根据图Ⅰ电路测得的实验数据所绘制的曲线，其中与图Ⅰ电路中电压表对应的曲线是________（填“甲”或“乙”）．②已知电源电压恒为6V，根据探究目的分析图Ⅲ中的曲线，得出的实验结论是________．(3)拓展探究：同学们根据串联电路的电压特点，重新设计如图Ⅳ电路（电源电压未知），利用电压表和定值电阻R0（已知阻值）测量未知定值电阻R x的阻值，闭合开关S后，接下来的操作是________（只需写出操作过程和测量的科学量，不需写出表达式）．3、（2012·金华）小金在做“测定小灯泡电功率”的实验时，所用电源电压为4.5伏，小灯泡额定电压为2.5伏。

(1)按电路图连接成实物图后，闭合开关，发现小灯泡不亮、电流表指针不动、电压表指针有明显的偏转，则电路故障原因可能是________ ；(2)故障排除后重新闭合开关，移动滑动变阻器滑片P到某一位置时，电压表的示数如图乙，若要测量小灯泡的额定功率，应将图甲中滑片P向________ （填“A”或“B”）端移动，使电压表的示数为2.5伏；(3)小金同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的图像。

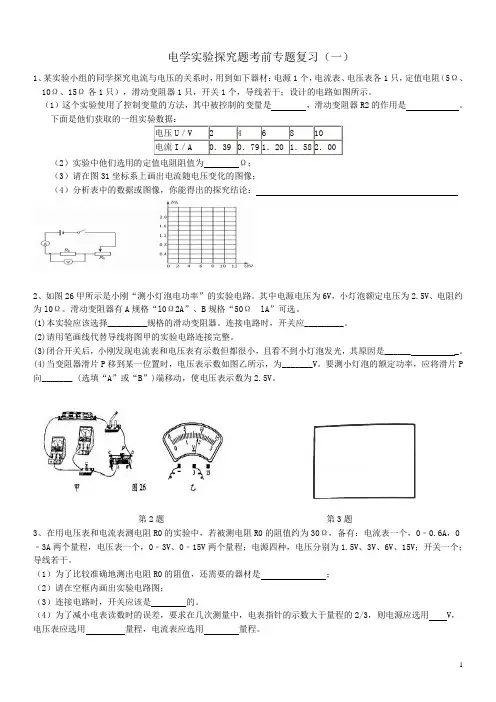

电学实验探究题考前专题复习（一）1、某实验小组的同学探究电流与电压的关系时，用到如下器材：电源1个，电流表、电压表各1只，定值电阻（5Ω、10Ω、15Ω各1只），滑动变阻器1只，开关1个，导线若干；设计的电路如图所示。

（1）这个实验使用了控制变量的方法，其中被控制的变量是，滑动变阻器R2的作用是。

下面是他们获取的一组实验数据：电压U／V 2 4 6 8 10电流I／A 0．39 0．79 1．20 1．58 2．00（2）实验中他们选用的定值电阻阻值为Ω；（3）请在图31坐标系上画出电流随电压变化的图像；（4）分析表中的数据或图像，你能得出的探究结论：2、如图26甲所示是小刚“测小灯泡电功率”的实验电路。

其中电源电压为6V，小灯泡额定电压为2.5V、电阻约为l0Ω。

滑动变阻器有A规格“l0Ω2A”、B规格“50ΩlA”可选。

(1)本实验应该选择_________规格的滑动变阻器。

连接电路时，开关应_________。

(2)请用笔画线代替导线将图甲的实验电路连接完整。

(3)闭合开关后，小刚发现电流表和电压表有示数但都很小，且看不到小灯泡发光，其原因是______ _。

(4)当变阻器滑片P移到某一位置时，电压表示数如图乙所示，为_______V。

要测小灯泡的额定功率，应将滑片P 向_______ (选填“A”或“B”)端移动，使电压表示数为2.5V。

第2题第3题3、在用电压表和电流表测电阻R0的实验中，若被测电阻R0的阻值约为30Ω，备有：电流表一个，0﹣0.6A，0﹣3A两个量程，电压表一个，0﹣3V、0﹣15V两个量程；电源四种，电压分别为1.5V、3V、6V、15V；开关一个；导线若干。

（1）为了比较准确地测出电阻R0的阻值，还需要的器材是；（2）请在空框内画出实验电路图；（3）连接电路时，开关应该是的。

（4）为了减小电表读数时的误差，要求在几次测量中，电表指针的示数大于量程的2/3，则电源应选用V，电压表应选用量程，电流表应选用量程。

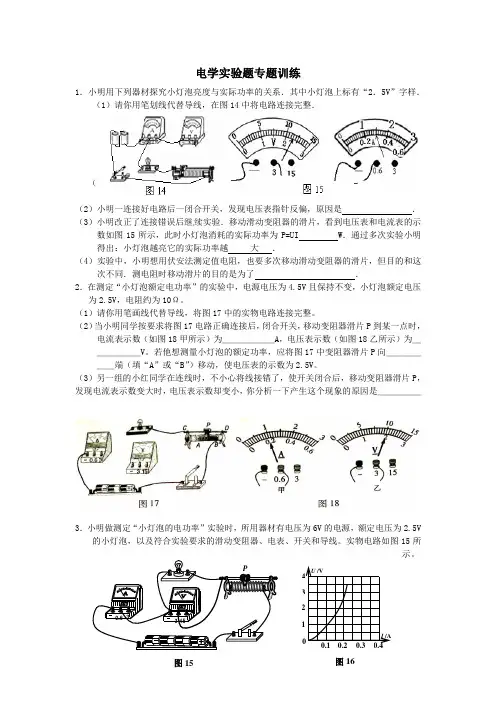

图15 P3150.63+U /VI /A 012340.1 0.2 0.3 0.4图16电学实验题专题训练1．小明用下列器材探究小灯泡亮度与实际功率的关系．其中小灯泡上标有“2．5V”字样．（1）请你用笔划线代替导线，在图14中将电路连接完整．（（2）小明一连接好电路后一闭合开关，发现电压表指针反偏，原因是．（3）小明改正了连接错误后继续实验．移动滑动变阻器的滑片，看到电压表和电流表的示数如图15所示，此时小灯泡消耗的实际功率为P=UI W．通过多次实验小明得出：小灯泡越亮它的实际功率越大．（4）实验中，小明想用伏安法测定值电阻，也要多次移动滑动变阻器的滑片，但目的和这次不同．测电阻时移动滑片的目的是为了．2．在测定“小灯泡额定电功率”的实验中，电源电压为4.5V且保持不变，小灯泡额定电压为2.5V，电阻约为10Ω。

（1）请你用笔画线代替导线，将图17中的实物电路连接完整。

（2）当小明同学按要求将图17电路正确连接后，闭合开关，移动变阻器滑片P到某一点时，电流表示数（如图18甲所示）为＿＿＿＿＿＿A，电压表示数（如图18乙所示）为＿＿＿＿＿＿V。

若他想测量小灯泡的额定功率，应将图17中变阻器滑片P向＿＿＿＿＿＿端（填“A”或“B”）移动，使电压表的示数为2.5V。

（3）另一组的小红同学在连线时，不小心将线接错了，使开关闭合后，移动变阻器滑片P，发现电流表示数变大时，电压表示数却变小，你分析一下产生这个现象的原因是＿＿＿＿＿3．小明做测定“小灯泡的电功率”实验时，所用器材有电压为6V的电源，额定电压为2.5V 的小灯泡，以及符合实验要求的滑动变阻器、电表、开关和导线。

实物电路如图15所示。

（1）小明连好电路闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，但电压表有示数，电流表无示数，则故障的原因可能是（写出一种即可）。

（2）小明排除故障后闭合开关，通过移动滑片P,分别记下了多组对应的电压表和电流表的读数,并绘制成了图16所示的U－I图象。

中考物理电学实验探究经典习题1、为探究影响电阻大小的因素，甲同学利用同一种合金材料的a、b、c三条电阻丝进行实验，a、b长度相同，b、c粗细相同，如图1所示。

连接电路，分别接通a、b、c，电流表的三次示数如图2所示，根据示数可以得出以下结论：①比较a、b两次电表示数，可以得出电阻大小跟导体 有关。

②比较b、c两次电表示数，可以得出电阻大小跟导体 有关。

③由实验可以得出：三个电阻丝阻值从大到小关系是 。

（2）乙同学利用这套实验器材试图对电热与电阻的关系进行探究：①考虑到没有计时工具，他用小木棍蘸取等量蜡烛油分别粘放在a、b、c电阻丝的中点处，然后使a、b、c电阻丝能同时通电发热。

乙同学是想利用 来反映电阻丝发热量的大小。

②乙同学选择的电路图如图3所示，采取的是三个电阻丝 （选填“串联”或“并联”）的连接方式，请你将未完成的电路连线补充完整。

③接通电路，观察到小木棍掉落的先后顺序是 。

结合实验现象和甲同学实验得到的电阻大小关系，乙同学推测出：通电时间相同的情况下，，发现该结论与已学的焦耳定律不符。

电阻大的电阻丝产生的电热 （选填“多”或“少”）请你帮助他进行解释：在相同的通电时间内，当时，电阻大的电热就多；当时，电阻大的电热就少。

3V，定值电阻R2、用如图甲所示的电路探究“通过导体的电流与电压的关系”，电源电压为R的最大阻值为20Ω。

的阻值为10Ω，滑动变阻器'（1）用笔画线代替导线把图乙所示的实物图连接完整，要求滑片P向右移动时电流表示数变小；（2）闭合开关前将滑动变阻器的滑片调至B端的目的是______。

闭合开关，移动滑片，发现电流表无示数，电压表示数接近电源电压，若电路仅有一处故障，故障是______；（3）排除故障后，调节滑动变阻器，记录数据如下表。

请在图所示的坐标纸中把未标出的两个点描出来并画出I-U图像；序号 1 2 3 4 5电压U/V 1.2 2.0 2.2 2.4 2.8电流I/A 0.12 0.20 0.22 0.24 0.28分析图像可得：电阻一定时，通过导体的电流与导体两端的电压成正比；（4）若探究“通过导体的电流与电阻的关系”，需要用到阻值为5Ω、10Ω、15Ω、20Ω、25Ω的电阻。

中考物理总复习《电学实验》专项测试题(附带答案）学校:___________班级：___________姓名：___________考号：___________ 1．（1）在“探究串联电路的电压关系”的实验中，如图1.①根据电路图，在连接电路时，开关应处于（选填“闭合”或“断开”）状态。

①连接好电路，闭合开关，若L2断路，则电压表（选填“有示数”或“无示数”）。

（2）在“探究并联电路的电流关系”的实验中。

①某组实验中测出了L1、L2支路和干路上的电流分别为I A、I B和I C，I A=0.54A，I B的示数如图2所示，则I C= A。

根据多次测量实验结果，在误差允许范围内，你认为多次实验的目的是。

2．在“探究导体的电流跟电阻的关系”实验中，老师提供的器材有：电源（电压恒为3V），电流表、电压表和开关各一个，五个定值电阻（5Ω、10Ω、15Ω、20Ω、30Ω，50Ω），滑动变阻器（规格是“20Ω，2A”），导线若干。

（1）图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线。

( )（2）在开关闭合前，应将滑动变阻器的滑片滑至最（选填“左”或“右”）端。

（3）电路连接无误后，闭合开关，小明先后将5Ω和10Ω的电阻分别接入电路，移动滑片P进行了二次实验，数据如图乙表格所示，小明紧接着再将20Ω的定值电阻替换10Ω的电阻后，直接读出电流表示数示为A。

（4）小明为了使实验能继续顺利进行，还可以使用的定值电阻有。

（写出具体的电阻值）（5）小明将电阻换成标有“2.5V”字样的小灯泡，测量其不同电压下的电功率。

①正确连接电路，闭合开关，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这种现象的原因是；①排除故障，继续实验，根据实验数据画出I﹣U图像（如图丙）。

由此可求出小灯泡正常发光时的功率为W；（6）完成上述实验后，小明又利用上述器材重新设计了电路（增加了一个滑动变阻器）如图丁，测量另一个小灯泡的额定功率，这个小灯泡正常工作的电流为I1。

中考《电学》实验探究题专题训练 (10)1．采用图的电路装置探究“电流产生的热量跟什么因素有关”。

接通电源，瓶内的空气被加热后膨胀，使U形管的液面发生变化，通过观察U形管的液面变化情况比较出瓶内电阻丝的发热多少。

(1)图所示是探究电流产生的热量跟_____的关系，通电一段时间_____（选填“左瓶”或“右瓶”）内的电阻丝产生的热量多。

(2)让实验装置冷却到初始状态，把右瓶并联的两根电阻丝都放入瓶内，接通电源比较两瓶内电阻丝发热多少。

此时该装置是探究电流产生的热量跟_____的关系，通电时间和前面一样后电阻丝产生的热量_____（选填“左瓶”、“右瓶”、“两瓶一样”）多。

从U形管的液面变化情况来看要比上一次_____。

（填“大”或“小”）2．为完成“探究电流与电阻的关系”实验，小海同学从实验室取得以下器材：电压恒为4.5V的电池组，电流表，电压表，开关，5Ω、10Ω、25Ω的定值电阻各一个，规格为“40Ω1A”的滑动变阻器，导线若干。

（1）连接电路时，开关应_______。

请用笔画线代替导线，在图甲中将实物电路连接完整。

要求滑片P向右滑动时电流表示数变大；（____________）（2）小海将10Ω电阻接入电路，闭合开关，移动滑动变阻器滑片，直到电压表示数如图乙所示，记为_______V，并记录电流表的示数；接着保持滑片位置不变，将电阻换为25Ω后，为保证电压表的示数不变，应向_______（填“左”或“右”）移动滑片；（3）通过实验得到电流随电阻变化的图象如图丙所示，由此可知：_______一定时，通过导体的电流与其电阻成_______比；（4）在小海实验基础上，为了得到更多组数据，需要更多规格的定值电阻，则选用的定值电阻最大阻值不允许超过_______Ω；（5）某次实验，更换电阻R，合上开关后，电压表有示数，电流表无示数，其原因可能是_______；（6）小金想将定值电阻换成小灯泡来探究电流与电压的关系，小胡认为他的实验方案不可行，小胡的理由是____________。

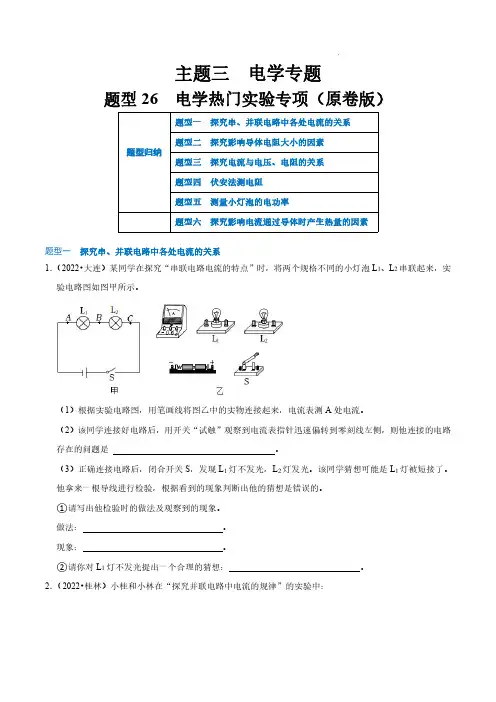

主题三电学专题题型26电学热门实验专项（原卷版）题型归纳题型一探究串、并联电路中各处电流的关系题型二探究影响导体电阻大小的因素题型三探究电流与电压、电阻的关系题型四伏安法测电阻题型五测量小灯泡的电功率题型六探究影响电流通过导体时产生热量的因素题型一探究串、并联电路中各处电流的关系1．（2022•大连）某同学在探究“串联电路电流的特点”时，将两个规格不同的小灯泡L 1、L 2串联起来，实验电路图如图甲所示。

（1）根据实验电路图，用笔画线将图乙中的实物连接起来，电流表测A 处电流。

（2）该同学连接好电路后，用开关“试触”观察到电流表指针迅速偏转到零刻线左侧，则他连接的电路存在的问题是。

（3）正确连接电路后，闭合开关S ，发现L 1灯不发光，L 2灯发光。

该同学猜想可能是L 1灯被短接了。

他拿来一根导线进行检验，根据看到的现象判断出他的猜想是错误的。

①请写出他检验时的做法及观察到的现象。

做法：。

现象：。

②请你对L 1灯不发光提出一个合理的猜想：。

2．（2022•桂林）小桂和小林在“探究并联电路中电流的规律”的实验中：（1）他们按如图甲的电路图连接电路，在图乙的实物图中还差一根导线没有连接，请在图中画出该条导线。

（2）在实验过程中，L2突然熄灭，L1亮度不变，电路可能出现的故障是L2路。

（3）排除故障后，用电流表测出通过L1、L2和干路的电流，记录如下表，第三次实验时电流表A1指针指在如图丙的位置，其读数应为A；小桂分析实验数据后得出结论：并联电路干路电流等于各支路电流之和，且各支路电流相等。

小林认为小桂的结论可能不正确，为了验证这个结论是否正确，他们应该更换规格（选填“相同”或“不同”）的灯泡再次实验。

（4）本实验要进行多次实验的目的是。

3．（2022•陕西）在“探究并联电路电流特点”的实验中，小华设计了如图﹣1所示的电路进行实验。

（1）连接电路时，开关应处于状态。

（2）实验中，在A、B、C三处各接入一个电流表，并选择合适的量程。

可编辑修改精选全文完整版初三九年级物理中考物理电学实验专题汇编一、电压电阻中考物理电学实验1．小红同学对串联电路的电压规律进行了探究．（猜想与假设）串联电路总电压等于各用电器两端的电压之和．（设计与进行实验）（1）按如图所示的电路图连接电路．（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压．（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上．（4）测出AC间的电压，得出结论．（交流与评估）（1）在拆接电路时，开关必须_________．（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1______或L2_______．（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？_________，为什么？___________________________．（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：_________________．此实验在设计方案上存在的不足之处是_________．U AB/V U BC/V U AC/V2.4 1.43.82．小华用如图所示电路来探究串联电路电压的特点。

（1）在拆接电路时，开关应处在___________状态（选填“断开”或“闭合”）；（2）实验中应选择规格__________（填“相同”或“不同”）的小灯泡；（3）用电压表分别测出A与B、B与C、A与C两点间的电压为U AB、U BC、U AC。

经过多次实验，得到的数据记录在表中。

分析实验数据，你可得到串联电路的电压特点是_____________________________________；（用公式表示）实验次数U AB/ V U BC / V U AC/ V10.8 2.2 3.02 1.0 2.0 3.03 1.2 1.8 3.0（4）小华进行多次实验的主要目的是_______；（填字母）a. 寻找普遍规律b. 减小实验误差（5）测出L1两端的电压后，小华断开开关，准备拆下电压表，改接在B、C之间。

中考科学实验专题复习-电学实验探究1．如图，电源电压为6V，图甲为伏安法测电阻的电路图；图乙为连接不完整的实物图。

（1）对照电路图甲，用笔画线代替导线将图乙中未连接部分连接起来；（2）如果实验操作中出现：电流表有示数，电压表示数为0的现象，其故障可能是；A．电流表的正、负接线柱接反B．电压表的量程选小了C．电阻R x发生了短路D．把滑动变阻器下端两接线柱连入电路（3）电路连接正确后，闭合开关，将滑片P向左移动时，电压表示数（选填“变大”、“变小”或“不变”）；（4）实验过程中，电流表和电压表的示数如图丙、丁所示，此时测得的R x= Ω；（5）小明认为只测一组数据得到R x的大小是不妥的，原因是。

2．小明做“伏安法测量电阻”的实验：（1）连接电路时，开关应该是的；（2）实验求电阻的原理公式：R= ；（2）如图1所示，当小明准备闭合开关开始实验时，同伴小桂提醒他还有一处不妥当，其不妥当之处是：滑动变阻器的滑片没有移到；（3）闭合开关后发现电流表无示数，电压表的示数接近于电源电压出现故障的可能是；（4）排除故障后，调节滑动变阻器，当电压表读数为2.5V时，电流表的示数如图2所示，其示数为A，该定值电阻的阻值是Ω。

3．小丽同学手里有一只标有“3.8V”字样的小灯泡，她想知道小灯泡的额定电功率，于是在学校实验室找来一些器材，连接成了如图甲的实验电路，电源电压恒定不变．（1）请你用笔画线代替导线，将图甲的电路连完整（要求滑片P向右移灯泡变亮）( )（2）闭合开关，移动滑动变阻器的滑片P，发现灯泡始终不亮，电流表示数几乎为零，电压表指针明显偏转，出现这种现象的原因可能是．（3）排除故障后，该同学移动滑动变阻器的滑片P，到某一位置时电压表的示数为3V，若要测小灯泡的额定功率，应在此位置基础上将滑片P向（选填“左”或“右”）移动．（4）当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定功率是W．4．用“伏安法测电阻”的实验中，老师提供了以下器材：几节干电池做电源、已知阻值的电阻R L1个、最大阻值为50Ω的滑动变阻器1个、被测电阻R x，开关2个，电压表和电流表各1只、导线若干。

八年级电学实验探究题专题1．小明在探究“串联电路的电流和电压”的实验中,将两盏标有“1.5V 0.2A”的小灯泡按如图所示连接起来,用电压恒定的电源供电.闭合开关S后,发现L1、L2均不亮.对此故障,他有下列几种猜想:（A）—盏灯断路，另一盏灯完好（B）一盏灯短路，另—盏灯完好（C）一盏灯断路，另一盏灯短路（1）你认为可能性最大的是_________;（2）如果这两盏灯熄灭的原因是其中的一盏灯有故障，现有以下器材可选：①规格相同的灯泡②符合要求的电压表③符合要求的电流表在它们中间选择一样来检测故障，你认为不适用的有________.你的理由是：_______.（3）故障排除后、小明测出了如下数据，并得出了结论：结论l：串联电路中电流处处相等；结论2：串联电路中各部分电压相等，各部分电压之和等于总电压。

请你对上述结论进行评价，写出评价意见：___________________________________.2.小明等3人实验小组用如图所示的电路来探究并联电路中电流的关系，其实验过程如下：把电流表分别接入到电路中的A、B、C处，将第一次测出的电流填入下表：为了防止个别偶然因素的影响，他们采用了以下两种方法之一来重复实验，完成了第二次和第三次测量。

方法一：改变电源电压方法二：更换其中一条支路中的灯泡（规格不同）请你根据他们的实验步骤和有关数据回答下列问题。

在接、拆电路时，开关必须________。

上面设计的表格中存在的不足之处是表格补充完整后，通过对上面数据的分析可知：后面两次实验是采用方法________来进行的，实验的结论是：并联电路中干路的电流等于。

3.瑞瑞同学在中考物理实验加试时,对串联电路电压规律进行了探究【猜想与假设】串联电路总电压等于各用电器两端的电压之和 【设计与进行实验】⑴按图21所示的电路图连接电路； ⑵闭合开关，用电压表测出L 1两端的电压；⑶在测L 2两端的电压时,瑞瑞同学为了节省实验时间,采用以下方法:电压表所接的B 接点不动,只断开A 接点,并改接到C 接点上； ⑷测出AC 间的电压. 【交流与评估】⑴ 在接、拆电路时,开关必须______.⑵瑞瑞同学用上面的方法能否测出L 2两端的电压?为什么?.⑶方法改进后，测出AB 、BC 、AC 间的电压记录在右面表格中.分析瑞瑞同学的实验数据可以得出的结论是: 串联电路总电压________各用电器两端的电压之和（填“等于”或“不等于”）.⑷这个实验在设计方案上还存在的不足之处是：_______________________.4.小明同学想探究“一段电路中的电流跟电阻的关系”，设计了如图甲所示的电路图 （电源电压恒为6V ）。

电学实验,探究题专项1、小松在做“连接串联电路”的实验中，不慎把电路中一个灯泡的玻璃打碎了。

此时，她惊奇的发现：这个小灯泡几乎不发光，可另一个灯泡不仅没熄灭，反而更亮了。

小松对此产生了疑问：1.玻璃碎了以后，小灯泡仍有电流通过，灯丝却几乎不发光，那么玻璃外壳究竟起什么作用呢?请说出你的看法。

2.引起完好的小灯泡亮度变化的原因是什么呢?请你提出一种猜想，并设计一种验证你猜想的实验方案。

①猜想： ②方案：2、某班在探究“电流与电压和电阻的关系”的实验中，分成了两大组进行实验探究:(1).甲实验小组为了研究“电阻中的电流与电压的关系”设计了如图所示的电路．a.请你指出他们在电路连接上的两处错误： ， ．b.该实验小组在器材选择上有一个元件选择是错误的，是 ，应换成 ，理由是： ．（2）.乙实验小组探究为了“电阻中的电流与电阻的关系”特选择了以下器材：学生电源、开关1个、滑动变阻器R 0一个、导线若干、四个定值电阻（R 1=5Ω、R 2=10Ω、R 3=15Ω、R 4=20Ω），但是由于粗心少领了一只电压表，多领了一只电流表。

同学们通过思考讨论设计出了如图所示的电路图，并进行了实验（实验之前老师特别强调他们注意用控制变量法）。

实验步骤如下：a.先将各元件按电路图正确连接，接入的定值电阻分别为R 1=5Ω、R 2=10Ω，调节滑动变阻器，读出电流表的示数记如下表；b.把定值电阻R 2换成R 3 ， ，记下对应电流表A 2的示数，填入表格中（请你帮他们完整这一步的操作）；c.再把R 3换成R 4，按上一步的操作进行调节，并记下对应电流表的示数，填入表格中；d.分析数据得出结论：3、在测量定值电阻的实验中，（1）链接电路时开关应 。

（2）请你用笔画线代替导线，将图25中的实物电路连接完整。

(3)闭合开关前，滑动变阻器的滑片P 应移至 （选填“A ”或“B ”）端。

小青闭合开关后，移动滑片P 到某一点时，电流表示数为0.2A ，电压表示数如图26所示，为 V ，计算出的电阻值为 Ω。

电学实验1．（2022·河南省郑州市高三下二模）某同学为精确测量某金属导体的电阻，设计了如图甲所示的电路图。

图中E为学生电源、G为灵敏电流计、A1、A2为电流表、R1为电阻箱、R2与R3均为滑动变阻器、R0为定值电阻、S为开关、Rx为待测金属导体，另有导线若干。

具体的实验操作如下：A．按照如图甲所示的电路图连接好实验器材；B．将滑动变阻器R2的滑片、滑动变阻器R3的滑片均调至适当位置，闭合开关S；C．调整R3，并反复调整R1和R2使灵敏电流计的示数为零，测得此时A1的示数为I1，A2的示数为I2，电阻箱的示数为R1；D．实验完毕，整理器材。

（1）根据图甲实验电路图，将图乙实物图中连线补充完整________。

（2）电路中需要两个量程为6A的电流表，但实验室提供的器材中，只有量程为0.3A、内阻为20Ω的电流表。

现将量程为0.3A的电流表扩充为6A量程，则应该并联一个阻值R′ = _______Ω的电阻。

如图所示为某次测量时改装后的电流表表盘指针位置，则此时的电流读数为_______A。

（3）待测金属导体Rx的阻值为_________用所测物理量来表示）；电流表A1、A2的内阻对测量结果______（选填“有”或“无”）影响。

2．（2021·全国甲卷）某同学用图（a）所示电路探究小灯泡的伏安特性，所用器材有：小灯泡（额定电压2.5V，额定电流0.3A）电压表（量程300mV，内阻300Ω）电流表（量程300mA，内阻0.27Ω）定值电阻R0滑动变阻器R1（阻值0-20Ω）电阻箱R2（最大阻值9999.9Ω）电源E（电动势6V，内阻不计）开关S、导线若干。

完成下列填空：（1）有3个阻值分别为10Ω、20Ω、30Ω的定值电阻可供选择，为了描绘小灯泡电流在0~300mA的U-I曲线，R0应选取阻值为___________Ω的定值电阻；（2）闭合开关前，滑动变阻器的滑片应置于变阻器的___________（填“a”或“b”）端；（3）在流过电流表的电流较小时，将电阻箱R2的阻值置零，改变滑动变阻器滑片的位置，读取电压表和电流表的示数U、I，结果如图（b）所示。

中考复习电学（探究串联电路中电压规律）实验专题1．同学们为了“探究串联电路的电压关系”，设计的实验电路如图甲所示。

（1）连接电路时开关应该处于（填“闭合”或“断开”）状态，为了使探究得出的结论具有普遍意义，L1、L2应该选择（填“相同”或“不同”）的小灯泡；（2）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间。

小聪认为小明的操作太麻烦，只需将与A点相连的导线直接改接到C点即可。

小聪的办法是否正确？答：（填“正确”或“不正确”）。

理由是。

2．在“探究串联电路电压的特点”活动中。

(1)如图所示，连接电路时，至少需要根导线；实验中应选择规格（相同/不同）的小灯泡。

(2)在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是（填出一种即可）。

(3)小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。

她能否测出L2两端电压？，理由是。

3．用如图所示的电路来探究串联电路的电压特点时；（1）实验中应选择规格（填“相同”或“不相同”）的灯泡．（2）用电压表分别测出L1和L2两端电压及串联总电压的值分别为U1、U2、U，经过多次实验，得到的数据记录在如表中．分析实验数据，可得到串联电路的电压特点是（用公式写出）．（3）进行多次实验的主要目的是（填“寻找普遍规律”或“减小实验误差”）。

4．在探究串联电路的电压规律时，小李同学设计了如图所示的电路。

(1)电压表测灯两端的电压；为了测量BC两点间的电压，小李将接A点的线端改接到C 点，闭合开关后，发现；A．电压表无示数B．示数超过电压表量程C．电压表指针反偏(2)为了测量两灯的总电压，只需要改动一根导线就可测得总电压，请在图中用“×”号指出需要改动的导线，并在原图中画出正确的电路连接。

5．“探究串联电路的电压关系”的实验电路如图1所示。

（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择（选填“相同”或“不相同”）的小灯泡；实验小组L1两端电压/V L2两端电压/V串联总电压/V1 1.4 3.1 4.52 3.0 1.3 4.43 1.1 1.7 2.94 1.8 1.2 3.0（2）小强根据图1连接好电路，闭合开关，电压表示数如图2所示，为了使实验结果更准确，接下来他应该；（3）测出L1两端的电压后，小强断开开关，准备拆下电压表，改装在B、C之间。

电学部分实验题专项训练一、【探究串、并联电路中电流规律】1、甲、乙两位同学在探究串联和并联电路中电流的规律时，看到实验桌上的器材有：学生电源一个，开关一个，小灯泡一个，弹簧测力计一个，导线若干，他们交流后决定：①由甲同学向老师报告，要求增加的元件是，同时撤掉换取。

②甲同学率先探究串联电路中的电流规律，刚接好最后一根导线，表的指针迅速达到最右端。

乙同学立即切断电源，经检查发现在连接电路时没有将；也没有。

③甲同学注意了上述问题，同时又调节了电源后，将电流表接在串联电路中，闭合开关发现表的指针向左偏转，乙同学发现了问题的原因是；调整后再次闭合开关发现只有一个小灯泡发光，电流表有读数，原因可能是。

④在乙同学的协助下，甲同学终于完成了探究串联电路电流规律的正确实验，甲同学读取电流表的示数后，感觉比其它实验小组的读数大一些，于是他断开开关又仔细观察发现电流表还有的读数，这时才意识到使用电流表之前还必须将。

⑤乙同学接着探究并联电路中电流的规律，正确选择量程后，刚闭合开关电流表的指针也迅速达到最右端，并且两灯泡都不亮，甲同学立即切断电源，经检查发现的问题是。

⑥故障排除后，乙同学很快完成了实验，并总结出并联电路中干路电流I总与支路电流I1及I2的关系是。

⑦甲同学按乙的方法重复了一遍，由于时间紧张，只测了干路电流和通过灯泡L1的电流，没有认真读数就整理了器材，只记得两次电流表指针偏转到的位置一样，都是12个小格，乙同学灵机一动帮助甲同学算出了通过灯泡L2的电流是 A，通过灯泡L1的电流是 A。

二、【探究串、并联电路中电压规律】1、在做“探究串联电路中的电压规律”实验时，有多个灯泡可供选择，小明把两只灯泡L1、L2串联起来接到电源上，如图所示：(1) 当分别把电压表连在图中AB两点、BC两点及AC两点时，闭合开关后测得的数据是：U AB=0，U BC=12V，U AC=12V，则故障可能是。

(2)故障排除后，实验正常进行，通过测量得到了两组实验数据如上表：分析两组实验数据可得出：。
