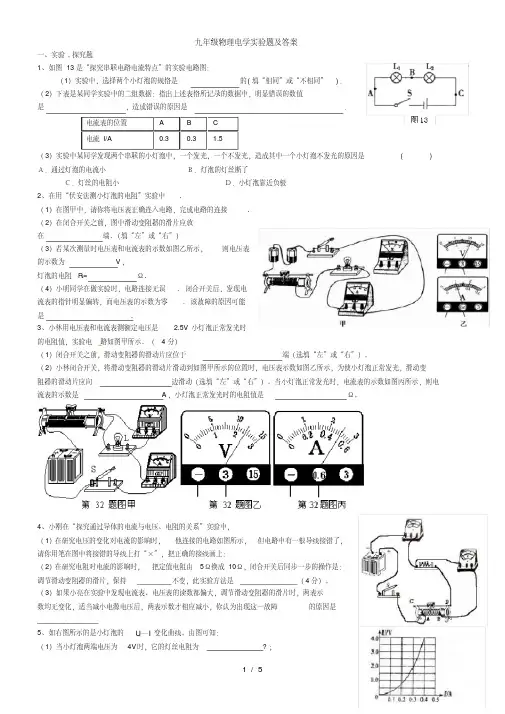

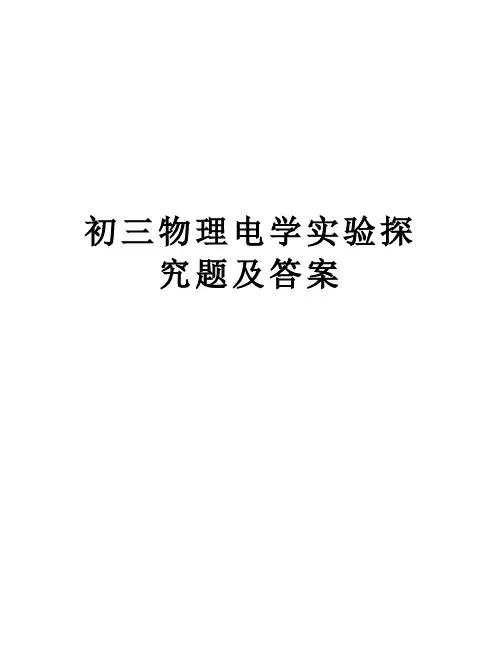

初三物理电学实验探究题及答案电子教案

初三物理电学实验探究题及答案xxxXXXXX 学校XXXX 年学年度第二学期第二次月考XXX 年级xx 班级姓名：_______________班级：_______________考号：_______________题号一、实验,探究题二、计算题 三、综合题四、作图题总分得分一、实验,探究题（每空？ 分，共？ 分）1、测量“小灯泡的电功率”，小灯泡的额定电流为0.3A ，灯丝阻值在10Ω～15Ω之间，所提供的器材有：电流表、电压表、电源（电压恒为6V ）、开关各一个，滑动变阻器（“5Ω，2A ”、“20Ω，1A ”）两个，导线若干．（1）小明没有连接完的实物电路，如图1所示，请你用笔画线代替导线将实物图补充完整．评卷人得分（2）小明选用的滑动变阻器的规格为．（3）闭合开关，移动滑片，当电流表的示数为0.3A时，电压表示数如图2所示，读数为V，小灯泡的额定功率为W．（4）小红没用电压表，但多用了一个开关，其它器材与小明的相同，也测出了小灯泡的额定功率．①请在图3虚线框内画出她设计的电路图．②写出实验步骤：实验步骤．③写出测定额定功率的表达式：P额= ．2、如图22甲所示是小刚测量小灯泡电功率的电路。

电源电压为6V，小灯泡L的额定电压为2.5V，电阻大约为10Ω左右，可供选用的滑动变阻器R1和R2的最大阻值分别为10Ω和50Ω。

（1）在检查仪器时，发现电流表的指针如图乙所示，则他接下来的操是。

（2）应该选用的滑动变阻器是。

（选填“R1”或“R2”）（3）用笔画线代替导线将电路连接完整。

（4）闭合开关前，滑动变阻器的滑片P应放在端。

（填“a”或“b”）（5）检查仪器和电路无误后，闭合开关，移动滑动变阻器的滑片，进行了多次测量，多次测量的目的是：。

（6）在某次测量中，调节滑动变阻器滑片到某一位置时，电压表示数如图丙所示要测定小灯泡的额定功率，应将滑片适当地向（选填“左”或“右”）移动，同时眼睛应观察。

3、如图21是探究“电流通过导体产生的热的多少跟哪些因素有关”的实验电路（烧瓶、煤油质量和玻璃管均相同），瓶中的电阻采用金属丝。

中考《电学》实验探究题专题训练 (10)1．采用图的电路装置探究“电流产生的热量跟什么因素有关”。

接通电源，瓶内的空气被加热后膨胀，使U形管的液面发生变化，通过观察U形管的液面变化情况比较出瓶内电阻丝的发热多少。

(1)图所示是探究电流产生的热量跟_____的关系，通电一段时间_____（选填“左瓶”或“右瓶”）内的电阻丝产生的热量多。

(2)让实验装置冷却到初始状态，把右瓶并联的两根电阻丝都放入瓶内，接通电源比较两瓶内电阻丝发热多少。

此时该装置是探究电流产生的热量跟_____的关系，通电时间和前面一样后电阻丝产生的热量_____（选填“左瓶”、“右瓶”、“两瓶一样”）多。

从U形管的液面变化情况来看要比上一次_____。

（填“大”或“小”）2．为完成“探究电流与电阻的关系”实验，小海同学从实验室取得以下器材：电压恒为4.5V的电池组，电流表，电压表，开关，5Ω、10Ω、25Ω的定值电阻各一个，规格为“40Ω1A”的滑动变阻器，导线若干。

（1）连接电路时，开关应_______。

请用笔画线代替导线，在图甲中将实物电路连接完整。

要求滑片P向右滑动时电流表示数变大；（____________）（2）小海将10Ω电阻接入电路，闭合开关，移动滑动变阻器滑片，直到电压表示数如图乙所示，记为_______V，并记录电流表的示数；接着保持滑片位置不变，将电阻换为25Ω后，为保证电压表的示数不变，应向_______（填“左”或“右”）移动滑片；（3）通过实验得到电流随电阻变化的图象如图丙所示，由此可知：_______一定时，通过导体的电流与其电阻成_______比；（4）在小海实验基础上，为了得到更多组数据，需要更多规格的定值电阻，则选用的定值电阻最大阻值不允许超过_______Ω；（5）某次实验，更换电阻R，合上开关后，电压表有示数，电流表无示数，其原因可能是_______；（6）小金想将定值电阻换成小灯泡来探究电流与电压的关系，小胡认为他的实验方案不可行，小胡的理由是____________。

【中考物理】2023届北京市第二轮复习分类专题—电学实验探究（提升篇）题型精练1.(2021通州一模)如图甲是“用伏安法测量电阻R x的阻值”所连接的部分电路。

请回答下列问题:(1)若闭合开关前,滑片P要置于滑动变阻器最左端,图甲中未连接好的接线头应该接在滑动变阻器的 (选填“A”或“B”)接线柱上。

(2)正确连接后,闭合开关,将滑动变阻器的滑片P从一端移动到另一端的过程中,发现电流表示数逐渐变大,电压表示数始终为零,则电路出现的故障可能是 。

A.电流表处有短路B.电阻R x处有短路C.电阻R x处有断路D.滑动变阻器处有断路(3)找到故障并排除后,在实验中,某次电流表和电压表的示数如图乙、丙所示,测得的R x= Ω。

2.(2021西城一模)小勇猜想“电流通过导体产生的热量与导体的电阻有关”,为了验证猜想,他准备A、B两个完全相同的烧瓶,烧瓶内装有质量相等的同种煤油,并将两段阻值不同的电阻丝R1、R2浸在煤油中,再用带有规格完全相同的温度计的橡胶塞封住瓶口,如图甲所示。

然后他将电源、开关、电流表、滑动变阻器、图甲中的烧瓶A、导线连成如图乙所示的电路。

请你分析并回答下列问题:甲乙(1)小勇还需要添加的实验器材是 ;(2)以下是小勇设计的部分实验步骤,请你帮他补充完整:①闭合开关,移动滑动变阻器滑片到适当位置,使电流表的示数为I,读取温度计示数t0,30 s后读取温度计示数t,记录相关数据;②断开开关, ,闭合开关, ,读取温度计示数t0, ,记录相关数据;③根据公式Δt=t-t0计算出Δt并记录。

3.(2021天津中考)现准备自制一个最大阻值为R m的滑动变阻器,要购买涂有绝缘层的电阻丝,需提前借助实验得知所用电阻丝的长度。

可供选择的器材有:一段长为l0的电阻丝样品(阻值在2 ～3 Ω之间,两端留有接线头),电压约为12 V的电源(电源电压不变),阻值为5 Ω的定值电阻R0,一个量程为0 ～ 0.6 A的电流表,一个量程为0 ～ 15 V的电压表,开关和导线若干。

一、实验,探究题1、如图13是“探究串联电路电流特点”的实验电路图：（1）实验中，选择两个小灯泡的规格是的(填“相同”或“不相同”)．（2）下表是某同学实验中的二组数据：指出上述表格所记录的数据中，明显错误的数值是，造成错误的原因是．电流表的位置 A B C电流I/A 0.3 0.3 1.5（3）实验中某同学发现两个串联的小灯泡中，一个发光，一个不发光，造成其中一个小灯泡不发光的原因是( ) Ａ．通过灯泡的电流小Ｂ．灯泡的灯丝断了Ｃ．灯丝的电阻小Ｄ．小灯泡靠近负极2、在用“伏安法测小灯泡的电阻”实验中.（1）在图甲中，请你将电压表正确连入电路，完成电路的连接.（2）在闭合开关之前，图中滑动变阻器的滑片应放在端.（填“左”或“右”）（3）若某次测量时电压表和电流表的示数如图乙所示，则电压表的示数为 V，灯泡的电阻R L= Ω.（4）小明同学在做实验时，电路连接无误. 闭合开关后，发现电流表的指针明显偏转，而电压表的示数为零. 该故障的原因可能是 .3、小林用电压表和电流表测额定电压是 2.5V小灯泡正常发光时的电阻值，实验电路如图甲所示。

（4分）（1）闭合开关之前，滑动变阻器的滑动片应位于端（选填“左”或“右”）。

（2）小林闭合开关，将滑动变阻器的滑动片滑动到如图甲所示的位置时，电压表示数如图乙所示，为使小灯泡正常发光，滑动变阻器的滑动片应向边滑动（选填“左”或“右”）。

当小灯泡正常发光时，电流表的示数如图丙所示，则电流表的示数是 A，小灯泡正常发光时的电阻值是Ω。

4、小刚在“探究通过导体的电流与电压、电阻的关系”实验中，（1）在研究电压的变化对电流的影响时，他连接的电路如图所示，但电路中有一根导线接错了，请你用笔在图中将接错的导线上打“×”，把正确的接线画上：（2）在研究电阻对电流的影响时，把定值电阻由5Ω换成10Ω，闭合开关后同步一步的操作是：调节滑动变阻器的滑片，保持_________不变，此实验方法是_______________（4分）。

电学实验探究题考前专题复习（一）1、某实验小组的同学探究电流与电压的关系时，用到如下器材：电源1个，电流表、电压表各1只，定值电阻（5Ω、10Ω、15Ω各1只），滑动变阻器1只，开关1个，导线若干；设计的电路如图所示。

（1）这个实验使用了控制变量的方法，其中被控制的变量是 ，滑动变阻器R2的作用是 。

下面是他们获取的一组实验数据：电压U／V 2 4 6 8 10电流I／A 0．39 0．79 1．20 1．58 2．00（2）实验中他们选用的定值电阻阻值为 Ω；（3）请在图31坐标系上画出电流随电压变化的图像；（4）分析表中的数据或图像，你能得出的探究结论：2、如图26甲所示是小刚“测小灯泡电功率”的实验电路。

其中电源电压为6V，小灯泡额定电压为2.5V、电阻约为l0Ω。

滑动变阻器有A规格“l0Ω2A”、B规格“50Ω lA”可选。

(1)本实验应该选择_________规格的滑动变阻器。

连接电路时，开关应_________。

(2)请用笔画线代替导线将图甲的实验电路连接完整。

(3)闭合开关后，小刚发现电流表和电压表有示数但都很小，且看不到小灯泡发光，其原因是______ _。

(4)当变阻器滑片P移到某一位置时，电压表示数如图乙所示，为_______V。

要测小灯泡的额定功率，应将滑片P 向_______ (选填“A”或“B”)端移动，使电压表示数为2.5V。

第2题 第3题3、在用电压表和电流表测电阻R0的实验中，若被测电阻R0的阻值约为30Ω，备有：电流表一个，0﹣0.6A，0﹣3A两个量程，电压表一个，0﹣3V、0﹣15V两个量程；电源四种，电压分别为1.5V、3V、6V、15V；开关一个；导线若干。

（1）为了比较准确地测出电阻R0的阻值，还需要的器材是 ；（2）请在空框内画出实验电路图；（3）连接电路时，开关应该是 的。

（4）为了减小电表读数时的误差，要求在几次测量中，电表指针的示数大于量程的2/3，则电源应选用 V，电压表应选用 量程，电流表应选用 量程。

1．（宝应县月考）在“连接串联电路”实验中，实验电路如图所示。

（1）开关闭合并且两灯都发光时，取下其中L1，可观察到现象是L2熄灭。

（2）断开开关后可观察到现象是L1L2都不发光。

（3）以上两个现象说明了串联电路用电器间相互影响，开关控制整个电路的工作这两个特点。

（4）连接好电路后闭合开关S，小红发现L1、L2两只灯泡都不亮，她用手按一下灯泡L1，L1、L2仍然都不亮，按一下灯泡L2，L1、L2仍然都不亮，拆掉L1后换上新的灯泡后两个灯都亮，则故障可能是L1灯丝断了。

（选填“L1灯丝断了”、“L2灯丝断了”、“L1短路”或“L2与灯座接触不良”）。

（5）排除故障后，小明按照如图所示的电路，用导线把一只开关和两个小灯泡逐一顺次连接后，刚将最后一根导线接好，L2就亮了，但L1没亮他们在实验操作中不当之处是：连接电路时开关未断开。

（6）关于L1没亮，小明认为L1的灯丝烧断了，但小红说L1的灯丝没烧断你应该支持的小红观点，理由是若L1灯丝断了L2也不发光。

【解答】解：（1）由图知，取下其中L1，整个电路断路，L2熄灭；（2）图中两灯串联，所以断开开关后，整个电路断路，两个小灯泡都熄灭；（3）以上两个现象说明了串联电路只有一条路径，用电器间相互影响，开关控制整个电路的工作这两个特点；（4）若L2灯丝断了或L2与灯座接触不良，即使拆掉L1后换上新的灯泡后电路仍断路，两灯都不亮；若L1短路，那么L2可亮；若拆掉L1后换上新的灯泡后两个灯都亮，说明故障可能是L1灯丝断了；（5）刚将最后一根导线接好，L2就亮了，说明连接电路时，开关没有断开；（6）串联电路中用电器之间相互影响，L2亮了，但L1没亮，L1的灯丝没烧断，如果L1的灯丝烧断了，L2也不亮，故小红说的对。

2．（兴隆县期中）在探究并联电路电流规律的实验中，图甲是实验的电路图。

（1）在连接电路时，开关应断开。

若要测量干路电流，则电流表应接在甲图中的C 点。

（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是电流表的正负接线柱接反了。

初三物理温习—设计实验题—电学1证明：“加在导体两头的电压与导体的阻值成正比”。

1．实验桌上有如下器材：符合实验要求的电源一个、符合实验要求的电流表和电压表各一支、开关一个、各类阻值已知的定值电阻和导线假设干， 请你设计一个实验证明：“加在导体两头的电压与导体的阻值成正比”。

（1）实验电路图：（1分） （2）实验步骤：（2分）答案（2）①按电路图连接好电路。

②把电压表并在R 1的两头，记录电流表、电压表的示数，I 1、U 1。

③把电压表依次并在R 2 、R 3…R 6两头，并别离记录相应的电流值和电压值。

④依照IUR 计算出R 1…R 6的阻值。

2证明：“当电阻一按时，通过电阻的电流与该电阻两头的电压成正比” 2．（4分）实验桌上有如下器材：电源电压必然的电源一个、电流表一个、电压表一个、开关6个、阻值相同的定值电阻和导线假设干。

小玲想用实验桌上的器材，设计一个实验证明：“当电阻一按时，通过电阻的电流与该电阻两头的电压成正比”。

请你依照上述要求帮忙小玲画出实验电路图，并写出实验步骤。

（1）实验电路图： （2）实验步骤：答案实验电路图如下图：（1分）实验步骤：①按图连接电路。

②闭合开关S 1，测量通过电阻R 1的电流和R 1两头电压，记录电流表示数和电压表示数。

（1分）③在闭合开关S 1的情形下，闭合开关S 2，测量通过电阻R 1的电流和R1两头电压，记录现在电流表示数和电压表示数。

（1分）④仿照步骤③，在前面开关闭合情形下，依次闭合开关S 3 、S 4 、S 5、S 6，别离测量通过电阻R 1的电流和R 1两头电压，记录电流表示数和电压表示数。

（1分） （其他方式只要合理，一样给分）3证明：“在电阻两头电压维持不变时，通过电阻的电流与该电阻的阻值成反比”3．实验桌上有如下器材：符合实验要求的电源一个、电流表和电压表各一只、滑动变阻器一个、单刀单掷开关一个、各类阻值已知的定值电阻和导线假设干。

一、实验,探究题1、如图13是“探究串联电路电流特点”的实验电路图：（1）实验中，选择两个小灯泡的规格是的(填“相同”或“不相同”)．（2）下表是某同学实验中的二组数据：指出上述表格所记录的数据中，明显错误的数值是，造成错误的原因是．（3）实验中某同学发现两个串联的小灯泡中，一个发光，一个不发光，造成其中一个小灯泡不发光的原因是( )Ａ．通过灯泡的电流小Ｂ．灯泡的灯丝断了Ｃ．灯丝的电阻小Ｄ．小灯泡靠近负极2、在用“伏安法测小灯泡的电阻”实验中.（1）在图甲中，请你将电压表正确连入电路，完成电路的连接.（2）在闭合开关之前，图中滑动变阻器的滑片应放在端.（填“左”或“右”）（3）若某次测量时电压表和电流表的示数如图乙所示，则电压表的示数为 V，灯泡的电阻RL= Ω.（4）小明同学在做实验时，电路连接无误. 闭合开关后，发现电流表的指针明显偏转，而电压表的示数为零. 该故障的原因可能是 .3、小林用电压表和电流表测额定电压是2.5V小灯泡正常发光时的电阻值，实验电路如图甲所示。

（4分）（1）闭合开关之前，滑动变阻器的滑动片应位于端（选填“左”或“右”）。

（2）小林闭合开关，将滑动变阻器的滑动片滑动到如图甲所示的位置时，电压表示数如图乙所示，为使小灯泡正常发光，滑动变阻器的滑动片应向边滑动（选填“左”或“右”）。

当小灯泡正常发光时，电流表的示数如图丙所示，则电流表的示数是 A，小灯泡正常发光时的电阻值是Ω。

4、小刚在“探究通过导体的电流与电压、电阻的关系”实验中，（1）在研究电压的变化对电流的影响时，他连接的电路如图所示，但电路中有一根导线接错了，请你用笔在图中将接错的导线上打“×”，把正确的接线画上：（2）在研究电阻对电流的影响时，把定值电阻由5Ω换成10Ω，闭合开关后同步一步的操作是：调节滑动变阻器的滑片，保持_________不变，此实验方法是_______________（4分）。

（3）如果小亮在实验中发现电流表、电压表的读数都偏大，调节滑动变阻器的滑片时，两表示数均无变化，适当减小电源电压后，两表示数才相应减小，你认为出现这一故障的原因是________________5、如右图所示的是小灯泡的U—I变化曲线。

初三九年级物理物理中考电学实验(Word 版 含解析)答案一、电压 电阻中考物理电学实验1．在探究串联电路的电流规律时，小敏同学连成了如图所示的电路。

（1）在连接电路时，开关应_____；（2）检查电路无误后，闭合开关，三灯L 1、L 2、L 3均发光，接着她将电流表连入a 、b 、c 、d 四处，测得下表中的实验数据，其中错误的一处是_____________，更正后，由表中的实验数据可得结论：_________。

（3）小敏仅用这一次实验测量的数据得到结论，你认为合适吗？__________，理由是_______。

测量处a b c d 电流/A 0.2 0.2 0.2 1.0解析：断开 d 处的电流 串联电路中各处的电流都相等 不合适 实验次数太少，结论有偶然性【解析】【详解】（1）在连接电路时，为保护电路，开关应断开；（2）串联电路中各处的电流都相等，d 处的电流与其它各处的电流不相等，故是错误的，可能是选用电流表小量程却按大量程读数了，根据电流表大小量程之比为5：1，d 处的电流应为 1.0A 2150.A ＝，故更正后，由表中的实验数据可得结论：串联电路中各处的电流都相等。

（3）不合适，小敏仅用这一次实验测量的数据得到结论，实验次数太少，结论有偶然性。

2．用甲图测小灯泡电阻．灯泡正常发光的电压为2.5V ．（1）当小灯泡正常发光时，电流表的示数如图乙所示，此时电流表的示数为_______A ，小灯泡的电阻为_______Ω；（2）若闭合开关，电流表和电压表的指针都发生偏转，而小灯泡不亮．其可能原因是_______（说出一种即可）；（3）若一个电表发生故障，但有已知的定值电阻R 0可提供的情况下，下列电路中不能测出小灯泡电阻的是_______．解析：2 12.5 滑动变阻器接入电路的阻值太大或电源电压太低 D【解析】【分析】【详解】（1）当小灯泡正常发光时，电流表的示数如图乙所示，电流表选用0~0.6A 量程，分度值为0.02A ，此时电流表的示数为0.2A ，由欧姆定律，小灯泡的电阻为：2.5V 12.50.2AU R I ===Ω； （2）若闭合开关，电流表和电压表的指针都发生偏转，说明电路是连通的，小灯泡不亮，可能原因是滑动变阻器接入电路的阻值太大或电源电压太低，灯泡实际功率太小所致；（3）A ．由电路图可知，S 断开时，两电阻串联，电压表测待测电阻的电压U x ；S 闭合时，R 0短路，电压表测电源电压U ，根据串联电路电压的规律，可得出S 断开时定值电阻的电压U 0=U –U x ，由欧姆定律可求电路中的电流0x U U I R -=，从而得出待测电阻的大小 00x x x U U R R I U U ==-， 故A 不符合题意． B ．S 断开时，电流表测通过定值电阻的电流I 0，由欧姆定律可求出电源电压U=I 0R 0； S 闭合时，电流表测并联电路干路的电流I ，根据并联电路各支路互不影响，两电阻并联时，通过定值电阻的电流大小不变，故根据并联电路电流的规律可知，通过待则电阻的电流I x =I-I 0，由欧姆定律可求待测电阻大小000x x I R U R I I I ==-， 故B 不符合题意． C ．S 断开时，两电阻串联，电流表测电路中的电流I ，根据电阻的串联和欧姆定律可得电源电压的表达式U =（R x +R 0）I ；S 闭合时，为R 0的简单电路，电流表测通过R 0的电流I 0，由欧姆定律可得电源电压的表达式U =I 0R 0，根据电源电压不变，则（R x +R 0）I =I 0R 0，可求待测电阻大小为 00(x I I R R I-=）， 故C 不符合题意． D ．无论开关断开与闭合，电压表都测电源电压，故不能测量待测电阻的大小．故答案为D ．3．某物理兴趣小组学习了导体电阻的知识后，对食盐水溶液的导电性能与什么因素有关提出了以下猜想：① 食盐水溶液的导电性能与溶液的浓度有关② 食盐水溶液的导电性能与溶液的质量有关③ 食盐水溶液的导电性能与溶液中两点间的距离有关为了验证猜想，他们设计了如图所示的装置，将电路中的a 、b 两金属片分别插入如图甲、乙、丙、丁溶液中所示的位置（金属片a 、b 每次插入溶液中的深度都相同）进行探究：（1）本实验电路中接入电阻R 0的目的是_____________________________；（2）食盐水溶液的导电性能可以由__________________________来判断；（3）将金属片a 、b 分别插入如图甲、乙所示位置可探究猜想_______（选填序号）， 为了探究猜想② 应将金属片a 、b 分别插入_________ 两图所示位置；（4）将金属片a 、b 分别插入如图乙、丁所示位置，若I 乙 ≠ I 丁，由此可得到的结论是：________ ；解析：保护电路 电流表示数的大小（或电流大小） ① 甲、丙 食盐水溶液的导电性能与溶液中两点间的距离有关【解析】【分析】【详解】（1）本实验电路中接入电阻R 0的目的是保护电路，防止电路中电流过大烧坏电流表或者导线；（2）导电性能越好，电路中的电流就越大，所以可以用电流表示数的大小来判断食盐水溶液的导电性能；（3）由图可知甲、乙两个溶液密度明显不一样，所以将金属片a 、b 分别插入甲、乙所示位置时，可以探究猜想：①食盐水溶液的导电性能与溶液的浓度有关；为了探究猜想②，需保证两溶液的浓度一样，溶液中两点间的距离一样，只有溶液的质量不一样，所以应将金属片a 、b 分别插入甲、丙两图所示位置；（4）图乙、丁只有溶液中两点间的距离不一样，所以得到的结论是食盐水溶液的导电性能与溶液中两点间的距离有关．【点睛】本题考查导体导电性的实验探究，利用的方法是控制变量法．4．如图是小明探究串联电路电流特点的实验电路图：（1）小明最好选择两个小灯泡的规格应该是________的．（填“相同”或“不相同”）．（2）小明连电路时把一只开关和两个小灯泡连接后，刚将线路两端接到电源两极，L2就亮了，但L1没亮．他在实验操作中不当之处是：________．实验时L1没亮的原因可能是________A．通过灯泡L1的电流比L2中的电流小 B．L1灯泡的灯丝断了C．L1灯座处可能短路了 D．L1灯泡靠近电源正极（3）下表是小明实验中测得的三组数据：由表格数据可得出结论：________．实验序号电流表的位置A B C1电流I/A0.30.30.32电流I/A0.40.40.43电流I/A0.20.20.2（4）他获得三组不同电流值的方法是：________（5）甲、乙两同学在做实验时，闭合开关前，电流表的指针均指在零刻度处；当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况．请分析他们在电流表的使用上分别存在什么问题？（填在下面横线上）甲：________ 乙：________解析：（1）不相同；（2）连接电路时开关没有断开、C ；（3串联电路中电流处处相等；（4）换了不同规格的小灯泡或改变电源电压；（5）甲、电流表的正负接线柱接反了；乙、电流表的量程选取得太大了【解析】试题分析：（1）为了得到普遍规律，应选择两个小灯泡的规格应该是不同的。

1、在学习欧姆定律之后，老师请同学们设计一个测未知电阻R x的电路，其中小明同学设计的电路如图1所示．R0为已知阻值的电阻，当s1闭合s2断开时，电流表读数为I；当s1、s2都闭合时，电流表读数为I1．（1）请你写出小明同学测R x的表达式．R x=（2）小红设计了一种不同于小明同学设计的测量电路，如图2所示．请你将图3中的器材按图2电路连接起来（用笔连线表示导线），要求滑动变阻器的滑片P处于最右端时，连入电路的阻值最大．（3）比较两个电路图，请你说一说小红设计的电路的优点．2、（1）在验证欧姆定律实验中，所连接的电路如甲图所示，当E、F间接入的电阻R0保持不变时，移动滑动变阻器R的滑片P，读出三组不同电压下的电流值，可探究出：当电阻一定是，电流与电压成比．调节变阻器的滑片P，使电压表的示数为U，再依次将E、F间的电阻R0换成定值电阻R1、R2，且R2＞R1＞R0，要使E、F间的电压表示数保持U不变，应将滑动变阻器的滑片P逐渐向（选填“A”、“B”）端移动，可探究电流与电阻的关系．（2）在测小灯泡的电功率时，将E、F间的电阻换成一只额定电压是“3.8V”的小灯泡．在乙图电路中，当滑动变阻器的滑片P向（选填“A”、“B”）端移动，灯泡L逐渐变亮，电压表的示数逐渐变大，电流表的示数逐渐（选填“变大”、“变小”），通过比较还发现，在灯泡逐渐变亮的过程中，电压表示数与电流表示数的比值在增大，造成这一比值增大的原因是．当小灯泡两端电压表的示数为3.8V时，电流表示数如图丙所示，则电流表的示数为A，小灯泡的电功率为W．最后归纳时，老师告诉同学们，电压表的内阻很大，它并联在电路中时，只有极小的电流通过电压表，可以忽略不计，我们就是用上述方法测量小灯泡电功率的，假如考虑了电流通过电压表的影响，你们测量的小灯泡额定功率比小灯泡真实的额定功率（选填“偏大”、“偏小”、“相等”）3、某同学想探究通过铅笔芯的电流与其两端电压的关系，设计了如图所示的电路．选用的器材有：阻值约为4Ω的2B铅笔芯一根，两节干电池组成的电池组，0﹣0.6A的电表，0一3V的电压表，滑动变阻器（10Ω2A），开关，导线等．（1）该同学根据电路图连接电路，在闭合开关前应将滑动变阻器的滑片P移到端（选填“a”或“b“）．（2）闭合开关后，两电表的指针都发生了偏转，但无论怎样移动滑片，两电表的示数均保持不变且都在量程范围内，则产生故障的原因是（3）排除故障后，该同学移动滑动变阻器的滑片，将获得的几组数据记录在下表中．当采集第三组数据时，电流表指针的偏转情况如图所示，此时电流表的示数为A．实验序号①②③④⑤U/V0.040.80 1.20 1.60 2.00I/A0.100.18▲0.380.48（4）该同学采集多组实验数据的目的是（5）请根据表格中的五组数据在给定的坐标纸上画出铅笔芯的I﹣U图线．（6）由画出的图线可知，通过铅笔芯的电流与其两端电压的关系为：．4、在探究电流与电阻关系的实验中，电源电压为15V且保持不变，滑动变阻器上标有“20Ω3A”字样，实验中所用的四个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω．（1）用笔画线代替导线将电路连接完整（如图）（2）小明在a、b间接入5Ω的电阻时，调节滑动变阻器的滑片，读出电流表的示数为1.0A．断开开关，保持滑片的位置不变，用10Ω的电阻替换5Ω的电阻，闭合开关，要得到正确的实验结论，应将滑片向端移动，读数时电流表示数为A．（3）断开开关，再用15Ω的电阻替换10Ω的电阻继续实验时，无论怎样移动滑动变阻器的滑片都不能完成实验，为了使这四个电阻都能为实验所用，应控制a、b间电压不低于V．5、某实验小组做“测定一组电阻R1、R2、R3的阻值”的实验，电路图如图甲所示．已知电阻R1约为2欧，电阻R2约为5欧，电阻R3约为20欧．该实验供选用的器材有：A、电源（电压恒定9伏）B、电流表（量程0～0.6安）C、电压表（量程0～3伏）D、开关、导线若干E、滑动变阻器（最大电阻10欧，额定电流1.5安）F、滑动变阻器（最大电阻20欧，额定电流1.5安）G、滑动变阻器（最大电阻60欧，额定电流0.6安）H、滑动变阻器（最大电阻70欧，额定电流0.1安）（1）为了测定R1、R2、R3的阻值，实验中应选用的滑动变阻器是（填字母编号）．（2）根据实验电路图，请在答题纸上用划线当导线完成实物图乙的连接．（3）某次实验中，实验操作正确，电流表的示数和电压表的示数如图丙所示，则电阻两端的电压为伏，电阻的阻值为欧．6、小娟利用图1所示的器材测量小灯泡的电阻，已知小灯泡的额定电压为2.5V．（1）请用笔画线代替导线将电压表正确接入电路．（2）闭合开关前，滑动变阻器的滑片应调到（选填“左”或“右”）端，电路连接正确后闭合开关，小娟发现小灯泡不亮、电压表无示数、电流表有示数，移动变阻器的滑片时，电流表的示数会变化，则故障原因可能是小灯泡（选填“断路”或“短路”）．（3）故障排除后，小娟根据测得的数据绘制了小灯泡的电流随电压变化的图象（如图所示）．由图象（图2）可知，小灯泡正常工作时的电阻是Ω，当小灯泡两端的电压为1V时，小灯泡的电阻是Ω，进一步分析图象可以发现小灯泡的电阻不断变化，这是因为灯丝的电阻随温度的升高而（选填“增大”或“减小”）．7、在测量定值电阻阻值的实验中．（1）请你用笔画线代替导线，将图甲中的实物电路连接完整．（2）闭合开关前，滑动变阻器的滑片P应移至（选填“A”或“B”）端．小明闭合开关后，移动滑片P到某一点时，读出电压表示数为1V，电流表示数如图乙所示，计算出定值电阻的阻值为Ω．（3）小明仅把这一次实验测量所得的阻值作为最后的结果，你认为合适吗？，理由是．（4）如图丙所示是其他两组同学根据测得数据作出的I﹣U图象，分析图象可知：Ra Rb．（5）另一组的小红同学在连线时，不小心将线接错了，闭合开关后，发现无论如何移动变阻器的滑片P，电压表、电流表均有示数，但都不改变，原因可能是．（写出一种即可）（6）还有一组的小亮同学在连线时，不小心将线接错了，闭合开关后，发现无论如何移动变阻器的滑片P，电流表无示数，电压表有示数，几乎等于电源电压．出现故障的原因是．8、小刚同学想用如图所示器材来测量定值电阻R的阻值，他已连接了部分电路，请你接着完成下列步骤：（电源电压为6V）（1）用笔画线代替导线，将电路补画完整．（2）开关闭合前，滑动变阻器的滑片应滑至使变阻器电阻（填“最大”、“最小”或“中间”）位置．（3）小刚通过调节来改变被测电阻两端的电压，共测得三组对应的电压值和电流值，最后算出电阻的平均值，这样做的目的是．（4）在实验过程中，当电阻两端电压最大时，电流表示数如图乙所示，则此时定值电阻消耗的电功率为W．（5）不改变上面连好的电路，用它还可以完成的实验是：A B ；（6）若将上面实验中的定值电阻R换成小灯泡，在多次测量灯泡电阻的过程中，发现当电压表的示数增大时，电压表与电流表示数的比值将．9、在测定“小灯泡的电阻”实验中，有如下器材：电压表、电流表、开关、电压为6V的电源、“3.8V 1.5W”的小灯泡、标有“20Ω1.5A”的滑动变阻器，导线若干．（1）请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整．（要求连线不得交叉，电流表的量程选择要恰当）（2）第一小组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭．检查后，发现连线正确，请你找出实验中的两个操作不当之处：①；②．（3）第二小组同学闭合开关后，发现小灯泡不亮，但电流表有示数，接下来应进行的操作是．A．更换小灯泡；B．检查电路是否断路；C．移动滑动变阻器的滑片，观察小灯泡是否发光．（4）下表是第一组的同学按正确的操作测得的数据．试验次数123电压U/V 2.0 3.0 3.8电流I/A0.330.34I3电阻R/Ω 6.08.8R3①第3次实验中电流表读数I3如图丙所示，则I3= A；计算得出R3= Ω．②从表中计算出三次小灯泡的阻值不相等，其原因是．10、小红用伏安法测额定电压为2.5V小灯泡正常发光时的电阻．（1）请你帮助她把图中的滑动变阻器连入电路，保证闭合开关时，变阻器接入电路的电阻最大．（2）正确连接好电路后，闭合开关，移动滑动变阻器的滑片，当电压表的示数为2.5V时，小灯泡正常发光．此时电流表的示数如图所示，小灯泡正常发光时的电流为A，此时小灯泡的电阻为Ω（电阻值保留一位小数）．（3）滑动变阻器甲上标有“5Ω2A”，滑动变阻器乙上标有“20Ω1A”．若实验中电源输出电压为6V不变，则小红选用的滑动变阻器是．（填“甲”或“乙”）11、小敏用如图所示的实物电路图，研究“通过导体的电流与导体电阻的关系”，电源电压恒为3V，5个定值电阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω，滑动变阻器最大阻值为10Ω．（1）请在甲图中将滑动变阻器正确连入电路（滑片向右移电流表示数变小）．（2）开关S闭合前，滑动变阻器的滑片应处在（填“左”或“右”）端；实验过程中，移动变阻器滑片时，眼睛应主要注视（选填“变阻器滑片”、“电压表示数”或“电流表示数”）．（3）本实验中，滑动变阻器除了保护电路外，还有的作用，（4）根据前4次实验所测的电流和电阻值，在乙图中描出了4个点，则阴影部分面积表示的物理量是，它的值为．（5）第5次实验中，将定值电阻由20Ω换为30Ω时，应将滑动变阻器的滑片向（选填“左”或“右”）端移动．（6）小敏发现无论怎样移动滑动变阻器的滑片P ，始终无法达到实验要求，此时小敏可采取的措施是（选填序号）．A、更换一块新的电压表B、增加一节干电池C、用最大阻值为20Ω的滑动变阻器替换原来的滑动变阻器．12、小红小组要测定额定电压为2.5V的小灯泡的电阻．现有如下器材：电流表一只（量程0～0.6A和0～3A）；电压表一只（量程为0～3V和0～15V）；滑动变阻器两只（“5Ω1A”、“20Ω2A”）开关一个；干电池若干节；导线若干．（1）根据你的估算和实验经验，滑动变阻器应选用只，实验更便于完成．（2）小红小组用2节干电池（已使用）正确连接电路后，无论怎样调节滑动变阻器，小灯泡两端的电压都达不到2.5V，她们应该．（3）小红小组实验记录和计算如下表：电压U/V 1.5 2.0 2.5 3.0电流I/A0.240.280.320.34功率P/W0.360.56灯泡发光情况灯丝暗红微弱发光正常发光发光很亮①小灯泡的额定功率是W；②根据她们观察的现象和记录的实验数据，你可以得出的结论是（请说出两点）：，；③请在坐标图中画出小灯泡的电压和电流关系的图象；④在正常发光下，小灯泡的电阻是Ω；⑤根据画出的图象，你得出的结论是：．（4）当小红小组将小灯泡两端的电压调到3V正在记录实验数据时，小灯泡突然熄灭，仔细观察小灯泡钨丝被烧断，这时她们进一步观察到的实验现象是：电流表的示数；电压表的示数．（5）小红小组在评价交流时，发现有的组的同学将电压表连接成如图所示电路，则这种连接测量出的电阻值比实际电阻值偏，其原因是．13、要测量一只额定电压为2.5V小灯泡的电阻（电阻大约在6～10Ω之间），刘星同学连接了如图所示的电路．次数电压U/V电流I/A灯泡亮度1 1.50.2灯光微弱2 2.20.26较暗3 2.50.3正常发光4 3.00.32很亮（1）请用笔画线将图中的电路连接完整．（2）在连接电路时，开关应（选填“断开”或“闭合”），滑片应移到（选填“A”或“B”）处．（3）闭合开关后，刘星发现电压表、电流表均有示数，但小灯泡不亮，经检查，电路连接无误，各元件完好那么可能的原因是，为了能使小灯泡发光，下一步应进行的操作．（4）实验完成后，刘星将有关数据和现象填在表格里：由此可知，小灯泡在正常发光时的电阻是．（保留一位小数）从表中数据可知，灯丝的电阻随两端电压的增加而（选填“变大”或“变小”），电阻变化的本质是灯丝的电阻随而增大．（5）从表中数据可发现小灯泡的亮暗主要与有关．参考答案1．2．正BA变大灯丝电阻随温度的升高而增大0.321.216偏大3．b错将滑动变阻器下方的两个接线柱接入电路；0.30避免偶然性，便于找出规律通过铅笔芯的电流与其两端的电压成正比4．右0.57.5 5．G25 6．左短路8.35增大7．B10不合适一次测量具有偶然性，应多次测量求平均值可减小误差＜滑动变阻器同时接上面两个接线柱（或同时接下面两个接线柱）定值电阻断路8．最大滑动变阻器求平均值减小误差2.04测量电阻R的电功率研究电流跟电压的关系（或用滑动变阻器改变电路中的电流实验）增大9．连接电路时没有断开开关连接电路时，滑动变阻器滑片没有置于最大阻值处C0.49.5灯丝电阻与温度有关10．0.288.9乙11．右电压表示数保持电阻R两端电压不变电压2V右B 12．“5Ω1A”换新电池0.8灯泡电压增大，实际功率也在增大灯泡实际功率增大，灯泡亮度增加7.8随电压和电流的增大，灯泡灯丝的电阻也在增大减小至零增大至等于电源电压大由于电流表的分压作用，使电压表测出的电压比灯泡两端的实际电压大，计算出的电阻也偏大 13．断开B电路电流太小移动滑动变阻器滑片，减小滑动变阻器接入电路的阻值8.3Ω变大温度升高灯泡的实际功率。

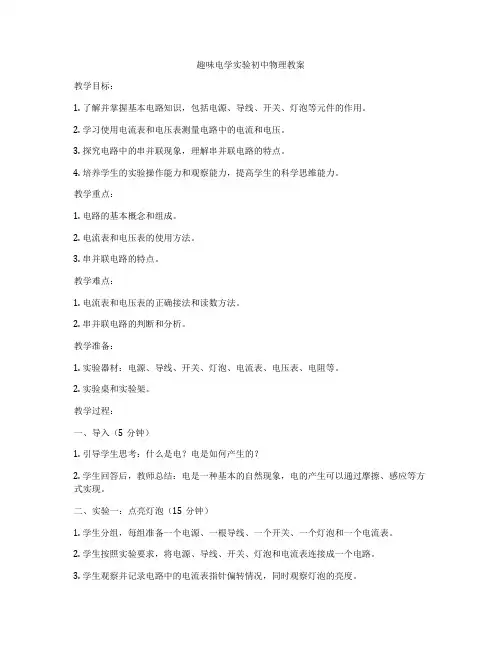

趣味电学实验初中物理教案教学目标：1. 了解并掌握基本电路知识，包括电源、导线、开关、灯泡等元件的作用。

2. 学习使用电流表和电压表测量电路中的电流和电压。

3. 探究电路中的串并联现象，理解串并联电路的特点。

4. 培养学生的实验操作能力和观察能力，提高学生的科学思维能力。

教学重点：1. 电路的基本概念和组成。

2. 电流表和电压表的使用方法。

3. 串并联电路的特点。

教学难点：1. 电流表和电压表的正确接法和读数方法。

2. 串并联电路的判断和分析。

教学准备：1. 实验器材：电源、导线、开关、灯泡、电流表、电压表、电阻等。

2. 实验桌和实验架。

教学过程：一、导入（5分钟）1. 引导学生思考：什么是电？电是如何产生的？2. 学生回答后，教师总结：电是一种基本的自然现象，电的产生可以通过摩擦、感应等方式实现。

二、实验一：点亮灯泡（15分钟）1. 学生分组，每组准备一个电源、一根导线、一个开关、一个灯泡和一个电流表。

2. 学生按照实验要求，将电源、导线、开关、灯泡和电流表连接成一个电路。

3. 学生观察并记录电路中的电流表指针偏转情况，同时观察灯泡的亮度。

4. 学生改变电路中的电阻，观察电流表指针的偏转和灯泡亮度的变化。

三、实验二：串并联电路（20分钟）1. 学生分组，每组准备两个灯泡、一个电流表和一个电压表。

2. 学生将两个灯泡串联连接，然后将电流表和电压表接入电路中。

3. 学生观察并记录电流表和电压表的读数，同时观察两个灯泡的亮度。

4. 学生将两个灯泡并联连接，重复上述实验步骤。

四、实验总结（10分钟）1. 学生总结实验结果，回答以下问题：a. 电流表和电压表的接法和读数方法是什么？b. 串并联电路的特点是什么？c. 电阻对电路中的电流和电压有什么影响？2. 教师对学生的回答进行点评和补充。

五、课堂小结（5分钟）1. 学生总结本节课所学内容，包括电路的基本概念、电流表和电压表的使用方法以及串并联电路的特点。

初中物理中考电学实验(讲义及答案)附解析(2)一、中考物理电学实验1．归纳式探究——研究电子在电场中的偏转：如图1，给两块等大、正对、靠近的平行金属加上电压，两板之间就有了电场。

若将电子沿着平行于两板的中线方向入射到电场中，电子就会发生偏转。

若两板间距为d，板长为L，所加的电压为U，电子入射初速度为v0，离开电场时偏移的距离为y，则经研究得到如下数据：次数d/m L/m U/V v0/（m·s-1）y/m14×10-20.2401×107 3.6×10-228×10-20.2401×107 1.8×10-234×10-20.1401×1070.9×10-248×10-20.21601×1077.2×10-258×10-20.22402×107 2.7×10-2(1)y＝k__________，其中k＝_________（填上数值和单位）。

本实验在探究影响电子离开电场时偏移的距离时，运用了_________法；(2)相同情况下，电子的入射速度越大，偏移距离越________。

它们间的关系可以用图像2中的图线________表示；(3)现有两块平行相对的长度为5cm，间距为1cm的金属板，为了让初始速度为3×107m/s 的电子从一端沿两板间中线方向入射后，刚好能从另一端的金属板边缘处射出，需要加_____V的电压。

2．在“测量小电灯的功率”的实验中，电源电压为4．5V，小灯泡额定电压为2．5V、电阻约为10Ω．滑动变阻器标有“30Ω 1A”字样（1）连接电流表时应选用________________的量程．（2）请你用笔画线代替导线，将图甲中的实物电路连接完整__________．（3）乙同学连完电路并闭合开关后，发现小灯泡不发光且电压表示数为零，电流表示数为0.15A，产生这一现象的原因是 ____________________________________________．（4）故障排除后，移动滑动变阻器的滑片，使小灯泡正常发光时，电流的示数如乙图所示，请读出电流表的示数，并填入表格中_______________ ．（5）实验中，同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值，但表格的设计仍有不完整的地方，请将所缺内容填写完整____________．（6）小组同学们分析了实验数据得出：小灯泡的发光亮度是由灯泡的______决定的，且_______，灯泡发光越亮．3．实验小组用如图1所示的电路来探究并联电路中电流的关系，其实验思路如下∶接好电路后，把电流表分别接入到A、B、C三处，测出第一组数据；为了防止个别偶然因素的影响，他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量：方法一∶改变电源电压方法二∶更换其中一条支路中的灯泡（规格不同）(1)如图2是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是________点，同时注意，在拆接电路时，开关必须________。

中考科学实验专题复习-电学实验探究1．如图，电源电压为6V，图甲为伏安法测电阻的电路图；图乙为连接不完整的实物图。

（1）对照电路图甲，用笔画线代替导线将图乙中未连接部分连接起来；（2）如果实验操作中出现：电流表有示数，电压表示数为0的现象，其故障可能是；A．电流表的正、负接线柱接反B．电压表的量程选小了C．电阻R x发生了短路D．把滑动变阻器下端两接线柱连入电路（3）电路连接正确后，闭合开关，将滑片P向左移动时，电压表示数（选填“变大”、“变小”或“不变”）；（4）实验过程中，电流表和电压表的示数如图丙、丁所示，此时测得的R x= Ω；（5）小明认为只测一组数据得到R x的大小是不妥的，原因是。

2．小明做“伏安法测量电阻”的实验：（1）连接电路时，开关应该是的；（2）实验求电阻的原理公式：R= ；（2）如图1所示，当小明准备闭合开关开始实验时，同伴小桂提醒他还有一处不妥当，其不妥当之处是：滑动变阻器的滑片没有移到；（3）闭合开关后发现电流表无示数，电压表的示数接近于电源电压出现故障的可能是；（4）排除故障后，调节滑动变阻器，当电压表读数为2.5V时，电流表的示数如图2所示，其示数为A，该定值电阻的阻值是Ω。

3．小丽同学手里有一只标有“3.8V”字样的小灯泡，她想知道小灯泡的额定电功率，于是在学校实验室找来一些器材，连接成了如图甲的实验电路，电源电压恒定不变．（1）请你用笔画线代替导线，将图甲的电路连完整（要求滑片P向右移灯泡变亮）( )（2）闭合开关，移动滑动变阻器的滑片P，发现灯泡始终不亮，电流表示数几乎为零，电压表指针明显偏转，出现这种现象的原因可能是．（3）排除故障后，该同学移动滑动变阻器的滑片P，到某一位置时电压表的示数为3V，若要测小灯泡的额定功率，应在此位置基础上将滑片P向（选填“左”或“右”）移动．（4）当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定功率是W．4．用“伏安法测电阻”的实验中，老师提供了以下器材：几节干电池做电源、已知阻值的电阻R L1个、最大阻值为50Ω的滑动变阻器1个、被测电阻R x，开关2个，电压表和电流表各1只、导线若干。

初中物理中考电学实验(讲义及答案)含答案(1)一、中考物理电学实验1．小明利用铅笔芯和鳄鱼夹制作了简易调光灯，装置如图甲所示．（1）甲图中有一处明显错误是；改正后，闭合开关，改变鳄鱼夹M、N之间距离，发现灯泡亮度会发生变化，这一现象说明导体的电阻与导体的有关．（2）小明用一个LED灯替换铅笔芯，与小灯泡串联后接入电路（如图乙）．闭合开关S1，发现LED灯亮而小灯泡L不亮．针对这种现象，同学们提出了以下猜想：猜想一：小灯泡L处发生短路猜想二：LED灯电阻很大导致电路电流很小为了验证猜想，小组同学进行如下实验：实验一：将一根导线并联在图乙电路中LED灯的两端，此时LED灯，小灯泡L （填“亮”或“不亮”）．根据观察到的现象说明猜想一是错误的．实验二：利用电流表和电压表，按图丙所示的电路对LED灯的电阻进行测量．闭合开关依次移动滑动变阻器的滑片，获得多组数据如下表．实验次数电压（伏）电流（毫安）电阻（欧）11．412116．7 21．614114．3 31．816112．5…………实验二中，某次测量时电压表示数如图丁所示，此时电压表读数为 V，实验时滑动变阻器的滑片逐渐向端移动（填“a”或“b”）．经分析，结果支持猜想二，从而导致小灯泡的实际功率太（填“大”或“小”），不足以支持发光．2．有一阻值恒定的电阻元件，额定功率P额=6W，额定电压在10V～19V之间．若要正确使用该元件，应先知道其额定电压．实验室里有如下器材：一个蓄电池（电压约为6V）、一个电流表（量程：0～0.6A和0～3A）、一个定值电阻R0=10Ω，两个单刀开关、导线若干．请你用上述器材测出该元件的额定电压．（1）猜想与假设：根据欧姆定律I=U/R，电功率P=UI，只要我们测出元件电阻的阻值，进而就可计算出其额定电压．（2）设计实验：a．该元件的额定电流不超过___A．为提高测量的精确度，电流表应选量程_____A．b．根据实验器材请把你设计的电路图画在方框中．___________（3）进行实验：请按照你设计的电路图补全以下实验步骤，并写出测量的物理量及其对应的符号．a．连接电路；b．_______________________；c．_______________________________；d．断开开关，整理器材．（4）用测量的物理量和已知物理量的符号表示出额定电压：U额=_________________．3．离渠边不同距离处水流速度相等吗，小科想到顺水漂流的乒乓球速度与水流速度相等，于是进行了如下实验：选一段流速稳定、宽为2m的水平水渠为实验场地，如图甲所示，在A1A2连线上，同一时间把11个乒乓球等间距地轻轻放入水中，并开始汁时，t=5s时测得实验数据如下表：离渠中心线距离0．10．200．400．600．801．00r/m乒乓球移动距离1．000．960．840．640．38几乎为0 S/m水流速度／m·s-10．2000．1920．1680．1280．076几乎为0（1）分析数据可以得出：离渠中心线距离r越大，水流速度v____________．（2）为了得出v与r的定量关系，小科根据上表数据绘制v一r2图线如图乙，据此图可得到v与r的关系式是v=____________．（3）图丙是该段水渠的横截面示意图．假如上述结论同样适用于水下，则实验时图丙中同一深度的B、C两点处的压强大小关系为P8__________P C．（4）上《电流》一课时，老师常用水的流量和水流来类比电量和电流．理想水渠交叉点上，单位时间内流入的总水量等于流出的总水量，同理，在电路的某连接处，流入的电流总和等于流出的电流总和．图丁是某实验电路的一部分，电流表的示数为__________A，若通过导线ab电流为0.6A，请分析通过导线cd的电流大小及方向．4．小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。

一、电学一、电学（一）测量性实验（一）测量性实验 1、伏安法测电阻、伏安法测电阻 2、伏安法测功率、伏安法测功率 3、多种方法测电阻、多种方法测电阻（二）探究性实验（二）探究性实验1、探究Q 与I 、R 的关系的关系2、总电阻与分电阻关系（串、并）、总电阻与分电阻关系（串、并）3、探究电流、电压、电阻关系（3种）种）4、探究P 与……的关系（3种）种）（一）测量性实验（一）测量性实验 1、伏安法测电阻、功率（一般是额定下）、伏安法测电阻、功率（一般是额定下）原理：原理： R=U/I P=UI 注意电表三方面注意电表三方面 量程、正进负出、测量对象量程、正进负出、测量对象 （标出电源正负）（标出电源正负） 2、多种方法测电阻、多种方法测电阻 首先清楚基本的电路结构有那两种，再看题目所述开关情况所实现的两次不同值的测量，再连线。

情况所实现的两次不同值的测量，再连线。

表达式要用给定符号表示（在图中相应位置标出）表达式要用给定符号表示（在图中相应位置标出） （二）探究性实验举例（二）探究性实验举例①关于串、并联电路①关于串、并联电路 P128P128//例18 如：串联，当R 1一定时，R 总=R 2+k ②关于欧姆定律②关于欧姆定律 P128P128//例17 如：当I 一定时，U =kR ③关于电功率（必须用P=UI 计算）计算） 如：当I 一定时，P=kR 关于串、并联电路关于串、并联电路 P128P128//例18 如：串联，当R 1一定时，R 总=R 2+k 总电阻的测量两种方法：总电阻的测量两种方法： R 总=U 总/I 总（V 表、A 表）表） 或等效替代法（电阻箱、A 表） 例1．（西2011.1）实验桌上有如下实验器材：满足实验要求（两端电压合适且不变）的电源一个、阻值已知的定值电阻一个，电阻箱一个，已调零的电流表一块，开关两个，导线若干。

请选用上述实验器材，设计一个实验证明“两个电阻R 1与R 2串联时，如果R 1的电阻保持不变，则电阻R 1与R 2串联的总电阻R 跟电阻R 2的关系为R = R 2+K”。

沪科版2020中考九年级物理电学实验学案（一）测量小灯泡的电功率（含答案）【实验目的】测量小灯泡的电功率。

【实验要求】分别测量小灯泡在实际电压等于额定电压、略大于额定电压、小于额定电压时的电功率。

【实验原理】根据公式P=UI ，测出灯泡的两端的U和通过它的I，就可以计算出小灯泡的电功率。

【实验设计思路】由实验原理知，要测小灯泡的电功率，只需用电压表与灯泡并联测出小灯泡发光时的电压U；用电流表与灯泡串联测出小灯泡发光时的电流I；即可通过公式 P=UI 计算出功率。

因为实验中要多次测量小灯泡的功率，根据串联分压原理，还要用一个滑动变阻器与小灯泡串联，来改变小灯泡两端的电压，同时也改变了通过小灯泡的电流，从而得到改变小灯泡的功率的目的。

【实验器材】小灯泡、电压表、电流表、滑动变阻器、电源、开关、导线。

【实验实物图与电路图】【实验步骤】1．选择合适的电流表和电压表的量程，按电路图要求连接好实物电路，一定特别强调的是在闭合开关前，为保护电路，滑动变阻器的滑片移至最大阻值处，所以当闭合开关时，电流最小2．检查无误后闭合开关，用手移动滑动变阻器的滑片，眼睛观察电压表的示数，使小灯泡两端电压为额定电压，观察小灯泡发光情况，记录电流表、电压表示数。

3．调节滑动变阻器（阻值调小），使小灯泡两端电压（实际电压）为额定电压值的1.2倍（略大于），记录电流表、电压表示数；并观察灯泡发光情况与第一次有何不同。

4．调节滑动变阻器（阻值调大），使小灯泡两端电压（实际电压）低于额定电压，观察并做记录；并观察小灯泡发光情况与前两次有何不同。

次数实验要求发光情况电流（A）电压（V）电功率（W）1 小灯泡两端电压等于额定电压2 小灯泡两端电压是额定电压1.2倍3 小灯泡两端电压小于额定电压5.分析实验数据，论证交流得出实验结论。

6．评估交流，断开开关，整理实验器材，写实验报告单。

【实验分析】（1）连接过程中开关应始终处于断开状态。

（2）根据小灯泡的额定电压与额定功率的值，估计电路中电流、电压的最大值，选择合适的量程，并注意正负接线柱的连接及滑动变阻器正确接法。
