初中电学实验题及答案
- 格式:doc
- 大小:367.00 KB
- 文档页数:11
初中物理电学实验例题及答案1、为了探究并联电路中干路的电流与支路的电流有关系,小明选择的实验器材是: 3节干电池串联作电源、两个标为2.5V 字样的小灯泡、一只电流表、一个开关、导线假设干. 他的实验设想是:首先将实验器材连成如下图的电路,然后用电流表选择恰当的量程分别测出A、B、C三点的电流,分析这一次测量中三点电流的数据,就得出干路与支路的电流的关系. 请你分析说明小明同学这一实验方案中存在哪些的不足,并提出相应的改良意见.1、用电器不要选择同一种规格的,要有所区别;2、要加变阻器,以改变不同的干路电流和电压;3、要测量屡次,以求找出规律。
2、以下是某实验中的三个电路图,请仔细观察后答复.(1)该实验探究的问题是(2)你的结论是;(3)夏荷同学探究出的结论是:串联电路中的总电压大于任何一个用电器两端的电压。
秋宁同学的结论是:串联电路中的总电压等于各个用电器两端的电压之和。
对他们的结论,你如何评估?答:(1)第一图是测串联电路的总电压,第二、三图是分别测了用电器两端的电压,可探究串联电路的总压和和各用电器两端电压间的关系;(2)通过实验得到结论:串联电路中的总电压等于各个用电器两端的电压之和;(3)秋宁同学的结论较为完整,能定量的说出了串联电路电压的关系.夏荷同学的结论不够完整,只是简单的说出了总电压与分电压大小的关系.3、研究串联电路电阻:小刚了“串联电路中电流的规律”和“串联电路中电压的规律”觉得不过瘾,在学习了欧姆定律后他就想探究“串联电路中电阻的规律”,请思考后答复以下问题。
(5分)(1)小刚进展探究“串联电路中电阻的规律”的实验原理是。
(2)该探究实验除电源、导线、6个阻值不同的定值电阻(每次实验用2个电阻)外还需要。
(3)帮助小刚画出实验电路图。
(4观察分析上表数据可知“串联电路中电阻的规律”是。
1、如下图,在M、N之间分别接入横截面积相等而长度不同的镍铬合金线AB和CD,AB比CD长.当开关闭合后,发现接入AB时,电流表示数比拟小,这说明导体的电阻跟导体的有关,其关系是.2、如上图所示,用酒精灯给细铁丝制的线圈加热,那么电流表的示数会变,说明导体的电阻在变,可见导体的电阻还与有关.3、在探究导体电阻大小与哪些因素有关的实验中,下表是“方博科技实验小组”在实验中所用导体的相关物理量的记录:请问:(l)要探究导体电阻大小与长度是否有关,应选用A与两根导体;(2)要探究导体电阻大小与横截面积是否有关,应选用A与两根导体。
1、在学习欧姆定律此后,老师请同学们设计一个测未知电阻R x的电路,其中小明同学设计的电路如图 1 所示. R 为已知阻值的电阻,当 s 闭合 s 断开时,电流表读数为I ;当 s 、 s0 1 2 12都闭合时,电流表读数为I 1.(1)请你写出小明同学测R x的表达式. R x=(2)小红设计了一种不同样于小明同学设计的测量电路,如图 2 所示.请你将图 3 中的器材按图 2 电路连接起来(用笔连线表示导线),要求滑动变阻器的滑片P 处于最右端时,连入电路的阻值最大.(3)比较两个电路图,请你说一说小红设计的电路的优点.2 、( 1)在考据欧姆定律实验中,所连接的电路如甲图所示,当E、 F 间接入的电阻 R 保持不变时,搬动滑动变阻器R 的滑片 P,读出三组不同样电压下的电流值,可研究出:当电阻一定是,电流与电压成比.调治变阻器的滑片P,使电压表的示数为 U,再依次将 E、 F 间的电阻 R0换成定值电阻R1、 R2,且 R2> R1> R0,要使 E、 F 间的电压表示数保持U 不变,应将滑动变阻器的滑片P逐渐向(选填“ A”、“ B”)端搬动,可研究电流与电阻的关系.(2)在测小灯泡的电功率时,将E、F 间的电阻换成一只额定电压是“ 3.8V ”的小灯泡.在乙图电路中,当滑动变阻器的滑片P 向(选填“ A”、“ B”)端搬动,灯泡L 逐渐变亮,电压表的示数逐渐变大,电流表的示数逐渐(选填“变大”、“变小”),经过比较还发现,在灯泡逐渐变亮的过程中,电压表示数与电流表示数的比值在增大,造成这一比值增大的原因是.当小灯泡两端电压表的示数为 3.8V 时,电流表示数如图丙所示,则电流表的示数为A,小灯泡的电功率为W.最后归纳时,老师告诉同学们,电压表的内阻很大,它并联在电路中时,只有极小的电流经过电压表,能够忽略不计,我们就是用上述方法测量小灯泡电功率的,假如考虑了电流经过电压表的影响,你们测量的小灯泡额定功率比小灯泡真实的额定功率(选填“偏大”、3 、某同学想研究经过铅笔芯的电流与其两端电压的关系,设计了以下列图的电路.采纳的器材有:阻值约为4Ω的 2B 铅笔芯一根,两节干电池组成的电池组,0﹣ 0.6A 的电表, 0 一3V 的电压表,滑动变阻器(10Ω 2A ),开关,导线等.(1)该同学依照电路图连接电路,在闭合开关前应将滑动变阻器的滑片P 移到端(选填“ a”或“ b“).(2)闭合开关后,两电表的指针都发生了偏转,但无论怎样搬动滑片,两电表的示数均保持不变且都在量程范围内,则产生故障的原因是(3)消除故障后,该同学搬动滑动变阻器的滑片,将获得的几组数据记录在下表中.当采集第三组数据时,电流表指针的偏转情况以下列图,此时电流表的示数为A.实验序号①②③④⑤U/VI/A ▲(4)该同学采集多组实验数据的目的是(5)请依照表格中的五组数据在给定的坐标纸上画出铅笔芯的I ﹣U 图线.(6)由画出的图线可知,经过铅笔芯的电流与其两端电压的关系为:.4 、在研究电流与电阻关系的实验中,电源电压为15V 且保持不变,滑动变阻器上标有“20 Ω 3A ”字样,实验中所用的四个定值电阻的阻值分别为5Ω、 10Ω、 15Ω、 20Ω.(1)用笔画线代替导线将电路连接完满(如图)(2)小明在 a、b 间接入 5Ω的电阻时,调治滑动变阻器的滑片,读出电流表的示数为 1.0A .断开开关,保持滑片的地址不变,用 10Ω的电阻代替5Ω的电阻,闭合开关,要获得正确的实验结论,应将滑片向端搬动,读数时电流表示数为A.(3)断开开关,再用 15Ω的电阻代替 10Ω的电阻连续实验时,无论怎样搬动滑动变阻器的滑片都不能够完成实验,为了使这四个电阻都能为实验所用,应控制a、 b 间电压不低于V.5 、某实验小组做“测定一组电阻 R1、 R2、R3的阻值”的实验,电路图如图甲所示.已知电阻R1约为 2 欧,电阻 R2约为 5 欧,电阻 R3约为 20 欧.该实验供采纳的器材有:A、电源(电压恒定9 伏) B 、电流表(量程 0~安)C、电压表(量程0~ 3 伏) D 、开关、导线若干E、滑动变阻器(最大电阻10 欧,额定电流安) F 、滑动变阻器(最大电阻20 欧,额定电流 1.5 安)G、滑动变阻器(最大电阻60 欧,额定电流安)H 、滑动变阻器(最大电阻70 欧,额定电流 0.1 安)(1)为了测定R1、 R2、 R3的阻值,实验中应采纳的滑动变阻器是(填字母编号).(2)依照实验电路图,请在答题纸上用划线当导线完成实物图乙的连接.(3)某次实验中,实验操作正确,电流表的示数和电压表的示数如图丙所示,则电阻两端的电压为伏,电阻的阻值为欧.6 、小娟利用图 1 所示的器材测量小灯泡的电阻,已知小灯泡的额定电压为 2.5V .(1)请用笔画线代替导线将电压表正确接入电路.(2)闭合开关前,滑动变阻器的滑片应调到(选填“左”或“右” )端,电路连接正确后闭合开关,小娟发现小灯泡不亮、电压表无示数、电流表有示数,搬动变阻器的滑片晌,电流表的示数会变化,则故障原因可能是小灯泡(选填“断路” 或“短路”).(3)故障消除后,小娟依照测得的数据绘制了小灯泡的电流随电压变化的图象(如图所示).由图象(图2)可知,小灯泡正常工作时的电阻是Ω,当小灯泡两端的电压为 1V 时,小灯泡的电阻是Ω,进一步解析图象能够发现小灯泡的电阻不断变化,这是由于灯丝的电阻随温度的高升而(选填“增大”或“减小”).7、在测量定值电阻阻值的实验中.(1)请你用笔画线代替导线,将图甲中的实物电路连接完满.(2)闭合开关前,滑动变阻器的滑片P 应移至(选填“ A”或“ B”)端.小明闭合开关后,搬动滑片P 到某一点时,读出电压表示数为1V,电流表示数如图乙所示,计算出定值电阻的阻值为Ω.(3)小明仅把这一次实验测量所得的阻值作为最后的结果,你认为合适吗?,原因是.(4)如图丙所示是其他两组同学依照测得数据作出的I ﹣U 图象,解析图象可知:RaRb.(5)另一组的小红同学在连线时,不小心将线接错了,闭合开关后,发现无论怎样搬动变阻器的滑片P,电压表、电流表均有示数,但都不改变,原因可能是.(写出一种即可)(6)还有一组的小亮同学在连线时,不小心将线接错了,闭合开关后,发现无论怎样搬动变阻器的滑片 P,电流表无示数,电压表有示数,几乎等于电源电压.出现故障的原因是.8 、小刚同学想用以下列图器材来测量定值电阻R 的阻值,他已连接了部分电路,请你接着完成以下步骤:(电源电压为6V)(1)用笔画线代替导线,将电路补画完满.(2)开关闭合前,滑动变阻器的滑片应滑至使变阻器电阻(填“最大” 、“最小”或“中间” )地址.(3)小刚经过调治来改变被测电阻两端的电压,共测得三组对应的电压值和电流值,最后算出电阻的平均值,这样做的目的是.(4)在实验过程中,当电阻两端电压最大时,电流表示数如图乙所示,则此时定值电阻消耗的电功率为W.(5)不改变上面连好的电路,用它还可以够完成的实验是:A B;(6)若将上面实验中的定值电阻R 换成小灯泡,在多次测量灯泡电阻的过程中,发现当电压表的示数增大时,电压表与电流表示数的比值将.9 、在测定“小灯泡的电阻”实验中,有以下器材:电压表、电流表、开关、电压为6V 的电源、“ 3.8V 1.5W ”的小灯泡、标有“20Ω 1.5A ”的滑动变阻器,导线若干.(1)请用笔画线代替导线,依照图甲所示的电路图,将图乙的实物电路连接完满.(要求连线不得交织,电流表的量程选纲要合适)(2)第一小组同学连接好最后一根导线,灯泡马上发出光明刺目的光并很快熄灭.检查后,发现连线正确,请你找出实验中的两个操作不当之处:①;②.(3)第二小组同学闭合开关后,发现小灯泡不亮,但电流表有示数,接下来应进行的操作是.A.更换小灯泡;B.检查电路可否断路;C.搬动滑动变阻器的滑片,观察小灯泡可否发光.试验次数 1 2 3电压 U/V电流 I/A I 3电阻 R/ ΩR 3①第 3 次实验中电流表读数I 3如图丙所示,则I 3=A;计算得出R3=Ω.②从表受骗算出三次小灯泡的阻值不相等,其原因是.10 、小红用伏安法测额定电压为 2.5V 小灯泡正常发光时的电阻.(1)请你帮助她把图中的滑动变阻器连入电路,保证闭合开关时,变阻器接入电路的电阻最大.(2)正确连接好电路后,闭合开关,搬动滑动变阻器的滑片,当电压表的示数为 2.5V 时,小灯泡正常发光.此时电流表的示数以下列图,小灯泡正常发光时的电流为A,此时小灯泡的电阻为Ω(电阻值保留一位小数).(3)滑动变阻器甲上标有“5Ω 2A ”,滑动变阻器乙上标有“20Ω 1A ”.若实验中电源输出电压为 6V 不变,则小红采纳的滑动变阻器是.(填“甲”或“乙” )11 、小敏用以下列图的实物电路图,研究“经过导体的电流与导体电阻的关系”,电源电压恒为 3V,5 个定值电阻值分别为5Ω、 10Ω、 15Ω、 20Ω、 30Ω,滑动变阻器最大阻值为10 Ω.(1)请在甲图中将滑动变阻器正确连入电路(滑片向右移电流表示数变小).(2)开关 S 闭合前,滑动变阻器的滑片应处在(填“左”或“右” )端;实验过程中,搬动变阻器滑片晌,眼睛应主要凝望(选填“变阻器滑片” 、“电压表示数”或“电流表示数”).(4)依照前 4 次实验所测的电流和电阻值,在乙图中描出了 4 个点,则阴影部分面积表示的物理量是,它的值为.(5)第 5 次实验中,将定值电阻由 20Ω换为 30Ω时,应将滑动变阻器的滑片向(选填“左”或“右” )端搬动.(6)小敏发现无论怎样搬动滑动变阻器的滑片P,向来无法达到实验要求,此时小敏可采取的措施是(选填序号).A、更换一块新的电压表B、增加一节干电池C、用最大阻值为20Ω的滑动变阻器代替原来的滑动变阻器.12 、小红小组要测定额定电压为的小灯泡的电阻.现有以下器材:电流表一只(量程0~ 0.6A 和 0~ 3A);电压表一只(量程为0~ 3V 和 0~ 15V);滑动变阻器两只(“ 5Ω 1A ”、“20Ω 2A ”)开关一个;干电池若干节;导线若干.(1)依照你的估计和实验经验,滑动变阻器应采纳只,实验更便于完成.(2)小红小组用 2 节干电池(已使用)正确连接电路后,无论怎样调治滑动变阻器,小灯泡两端的电压都达不到 2.5V ,她们应该.(3)小红小组实验记录和计算以下表:电压 U/V电流 I/A功率 P/W灯泡发光情况灯丝暗红稍微发光正常发光发光很亮①小灯泡的额定功率是W;②依照她们观察的现象和记录的实验数据,你能够得出的结论是(请说出两点):,;③请在坐标图中画出小灯泡的电压和电流关系的图象;④在正常发光下,小灯泡的电阻是Ω;⑤依照画出的图象,你得出的结论是:.(4)当小红小组将小灯泡两端的电压调到3V 正在记录实验数据时,小灯泡突然熄灭,仔细观察小灯泡钨丝被烧断,这时她们进一步观察到的实验现象是:电流表的示数;电压表的示数.(5)小红小组在议论交流时,发现有的组的同学将电压表连接成以下列图电路,则这种连接测量出的电阻值比本质电阻值偏,其原因是.13 、要测量一只额定电压为 2.5V 小灯泡的电阻(电阻大体在6~10Ω之间),刘星同学连接了以下列图的电路.次数电压 U/V 电流灯泡亮度I/A1灯光稍微2较暗3正常发光4很亮(1)请用笔画线将图中的电路连接完满.(2)在连接电路时,开关应(选填“断开”或“闭合”),滑片应移到(选填“ A”或“ B”)处.(3)闭合开关后,刘星发现电压表、电流表均有示数,但小灯泡不亮,经检查,电路连接无误,各元件圆满那么可能的原因是,为了能使小灯泡发光,下一步应进行的操作.(4)实验完成后,刘星将有关数据和现象填在表格里:由此可知,小灯泡在正常发光时的电阻是.(保留一位小数)从表中数据可知,灯丝的电阻随两端电压的增加而(选填“变大”或“变小”),电阻变化的本质是灯丝的电阻随而增大.(5)从表中数据可发现小灯泡的亮暗主要与有关.(完满版)初中物理电学实验题精选(含答案)参照答案1.2.正 BA 变大灯丝电阻随温度的高升而增大偏大3. b 错将滑动变阻器下方的两个接线柱接入电路;0.30 防备有时性,便于找出规律经过铅笔芯的电流与其两端的电压成正比4.右 0.57.5 5. G25 6.左短路8.35 增大7.B10 不合适一次测量拥有有时性,应多次测量求平均值可减小误差<滑动变阻器同时接上面两个接线柱(或同时接下面两个接线柱)定值电阻断路8.最大滑动变阻器求平均值减小误差测量电阻R的电功率研究电流跟电压的关系(或用滑动变阻器改变电路中的电流实验)增大9.连接电路时没有断开开关系结电路时,滑动变阻器滑片没有置于最大阻值处灯丝电阻与温度有关10.乙11.右电压表示数保持电阻R 两端电压不变电压2V 右 B 12.“ 5Ω 1A ”换新电池0.8 灯泡电压增大,本质功率也在增大灯泡本质功率增大,灯泡亮度增加7.8 随电压和电流的增大,灯泡灯丝的电阻也在增大减小至零增大至等于电源电压大由于电流表的分压作用,使电压表测出的电压比灯泡两端的本质电压大,计算出的电阻也偏大 13.断开 B 电路电流太小搬动滑动变阻器滑片,减小滑动变阻器接入电路的阻值 8.3Ω变大温度高升灯泡的本质功率第11页(共 11页)。
1.某实验小组探究金属丝电阻大小与长度的关系,他们取一段粗细均匀的金属丝拉直连接在A、B接线柱上,在金属丝上安装一个可滑动的金属夹P。
实验室还提供了下列器材:电压表、电流表、电池组(电压3V)、滑动变阻器(20Ω 2A)、刻度尺、开关和导线若干。
(1)为了测量AP段的电阻R,他们连接了如图甲所示的电路,请用笔画线代替导线,把图中还没有连接的一根导线接上,使电路完整。
(2)闭合开关前,将滑动变阻器的滑片移至变阻器的最(选填“左”或“右”)端。
(3)某次实验中测得电压表的读数为2.1V,电流表指针偏转如图乙所示,则电流表的读数为I= A,此时金属丝的电阻R= Ω。
(4)实验中移动金属夹P,分别测得AP段的长度l和对应的电阻值R,数据如下表:分析表中数据,可知。
(5)小虎同学认为,由于电源电压没有超过电压表所选量程的最大值,因此在闭合开关前,可以将变阻器的滑片置于任意位置。
你认为他的想法是(选填“正确”或“错误”)的,理由是:。
2.小明做用伏安法测量小灯泡电阻的实验,小灯泡的额定电压为2.5V,已经连接如图所示电路。
(1)同组的小琴又给他补接了两根导线使电路完整,请你将这两根导线画出来。
(2)闭合开关之前,应将滑片滑到滑动变阻器的端(填“A”或“B”),目的是为了保护电路。
(3)小明利用上面的电路测小灯泡的电阻,已经记录三组数据如下表,请你将表中的空白格帮小明补上。
(4)小明处理完数据后发现,三次测得的灯丝电阻相差较大,与其他同学交流也是同样的情况,你认为出现这种结果的原因是。
3.某同学将一节旧电池、5欧的定值电阻、开关和电压表连接成图甲所示电路,发现开关断开和闭合时,电压表的示数有明显的不同。
他很好奇,在老师的帮助下他得知:干电池内部本身存在电阻,其情况相当于一节干电池与一电阻串联(如图乙虚线框内所示)。
当开关闭合后,干电池内部的电阻分到了一部分电压,从而提供给定值电阻的电压减小。
为了求证,他又进行了如下实验:①测出图甲所示电路中开关断开时电压表示数为1.4伏,闭合开关后电压表的示数为1伏;②将定值电阻由5欧更换为12欧,测出电路中开关断开时电压表示数为1.4伏,闭合开关后电压表的示数为1.2伏。
初中物理模拟考试电学实验汇总测试一.实验探究题(共10小题)1.小虎用图甲所示电路测额定电压为8V的小灯泡的电阻:(1)在图甲中把接错的一根导线打上“×”,再画线把它改到正确的位置上。
(2)改正错误后小虎开始做实验,某一次实验电表示数如图乙所示,则小灯泡电阻大小是Ω(保留小数点后两位数字),小虎想测量小灯泡正常工作时的电阻,应将滑动变阻器的滑片向端移动。
(填字母“A”或“B“)。
(3)上述实验结束后,小虎添加了一个电流表和阻值为R0的定值电阻,设计了如图丙所示的电路,测出上述小灯泡的额定功率,请完成下列实验步骤:①闭合开关,移动滑片P,使电流表A2的示数为,读出此时电流表A1的示数为I;②小灯泡的额定功率表达式为:P=(用已知量和测量量表示)。
2.小虎探究“电流与电阻的关系”,实验室提供的器材有:电源(电压恒为6V),滑动变阻器(规格为“20Ω 1A”),可供选择的定值电阻有10Ω、20Ω、30Ω、40Ω、50Ω、60Ω。
(1)小虎根据图甲连接的实物电路如图乙所示,其中有一根导线连接是错误的,请在图乙中将这根线打上“×”,并画出正确的连线。
(2)电路连接正确后,先用10Ω的定值电阻进行实验,闭合开关后,移动滑动变阻器的滑片P,此时电流表的示数如图丙所示,断开开关,不更换或移动其他元件,仅将10Ω的定值电阻直接换成20Ω的定值电阻进行实验,然后再闭合开关。
此时应移动滑片P,使电压表的示数为V。
(3)利用现有器材,其他条件不改变,小虎最多能做次实验,如果题干中6个电阻都能为实验所用,应控制定值电阻两端电压至少是V。
(4)小虎利用实验数据绘制出如图丁所示的图象,可得出电流和电阻的关系是。
3.在测量小灯泡电功率的实验中,电源为三节新铅蓄电池申联,小灯泡上标有“2.5V”字样。
(1)实验中某同学连接了如图甲所示的电路,如果此时闭合开关,会造成的后果是;(2)正确连接电路后,小明闭合开关,发现灯泡不亮,他的下一步操作应该是;(3)实验中,当电压表示数为2.5V时,电流表的示数如图乙所示,则此时小灯泡的电功率为W。
14、小欣利用实验探究“电流跟电阻的关系”。
已知电源电压为6V且保持不变,实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
(1)请根据图甲所示的电路图将图乙所示的实物电路连接完整(导线不允许交叉);(2)小欣把5Ω定值电阻接入电路后,闭合开关,发现电流表无示数而电压表有示数,则电路中的故障可能是。
A.电阻R处短路 B.电阻R处断路 C.滑动变阻器处断路(3)排除故障后进行实验。
实验中多次改变R的阻值,调节滑动变阻器的滑片,使电压表示数保持不变,记下电流表的示数,得到如图丙所示的电流I随电阻R变化的图象。
由图象可以得出结论:电压一定时,;(4)将5Ω定值电阻换成10Ω定值电阻后,闭合开关,为了保持电压表的示数为______V不变,应将滑动变阻器的滑片P向______(选填“A”或“B”)移动,记录此时各表的示数。
【答案】(1)(2)B;(3)电流与电阻成反比;(4)2.5;A20、某实验小组用图甲所示电路进行“探究电流与电阻的关系”实验。
(1)请将图乙连接完整,要求:滑动变阻器滑片向左移动时电阻变大。
(2)连接电路时,开关S应处于_____状态,闭合开关前,滑动变阻器滑片P应该位于_____端(选填“A”或“B”)。
(3)闭合开关后,同学们发现,无论怎样调节滑动变阻器的滑片,电流表始终没有示数,电压表示数接近电源电压,原因可能是_____。
(4)排除故障后,先将5Ω定值电阻接入电路,闭合开关,调节滑动变阻器的滑片,使电压表的示数为某一定值,此时电流表的示数如图乙所示,为_____A。
(5)接下来断开开关,取下5Ω的定值电阻,换成10Ω的定值电阻,闭合开关,应向____(选填“A”或“B”)端移动滑片,直至电压表示数为_____V时,读出电流表的示数。
再更换20Ω定值电阻继续实验,实验数据记录在表格中。
由实验数据可知:当导体两端的电压一定时,通过导体的电流与导体的电阻成___________。

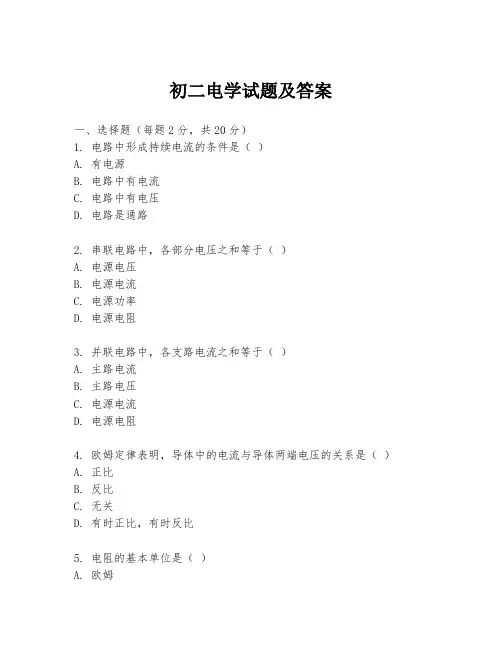

初二电学试题及答案一、选择题(每题2分,共20分)1. 电路中形成持续电流的条件是()A. 有电源B. 电路中有电流C. 电路中有电压D. 电路是通路2. 串联电路中,各部分电压之和等于()A. 电源电压B. 电源电流C. 电源功率D. 电源电阻3. 并联电路中,各支路电流之和等于()A. 主路电流B. 主路电压C. 电源电流D. 电源电阻4. 欧姆定律表明,导体中的电流与导体两端电压的关系是()A. 正比B. 反比C. 无关D. 有时正比,有时反比5. 电阻的基本单位是()A. 欧姆B. 毫欧C. 微欧D. 千欧6. 电流表的正确使用方法是()A. 串联在电路中B. 并联在电路中C. 直接接在电源两端D. 以上都不对7. 以下哪个不是导体()A. 铁丝B. 铜线C. 塑料D. 盐水8. 电阻串联时,总电阻与各电阻的关系是()A. 等于各电阻之和B. 等于各电阻之积C. 等于各电阻倒数之和D. 等于各电阻倒数之积9. 以下哪个不是绝缘体()A. 橡胶B. 玻璃C. 陶瓷D. 铁丝10. 电压表的正确使用方法是()A. 串联在电路中B. 并联在电路中C. 直接接在电源两端D. 以上都不对二、填空题(每题2分,共20分)11. 电流的符号是________。
12. 电压的符号是________。
13. 电阻的单位是________。
14. 欧姆定律的公式是________。
15. 串联电路的总电阻等于________。
16. 并联电路的总电阻小于任一支路电阻。
17. 电流表的内阻应该________。
18. 电压表的内阻应该________。
19. 导体容易导电,是因为导体内有大量的________。
20. 绝缘体不容易导电,是因为绝缘体内几乎没有________。
三、简答题(每题10分,共20分)21. 解释什么是串联电路,并说明其特点。
22. 解释什么是并联电路,并说明其特点。
四、计算题(每题15分,共30分)23. 一个电阻为10Ω的电阻器与一个电阻为20Ω的电阻器串联,求总电阻。
中考物理总复习《电学实验》专项测试题(附带答案)学校:___________班级:___________姓名:___________考号:___________ 1.(1)在“探究串联电路的电压关系”的实验中,如图1.①根据电路图,在连接电路时,开关应处于(选填“闭合”或“断开”)状态。
①连接好电路,闭合开关,若L2断路,则电压表(选填“有示数”或“无示数”)。
(2)在“探究并联电路的电流关系”的实验中。
①某组实验中测出了L1、L2支路和干路上的电流分别为I A、I B和I C,I A=0.54A,I B的示数如图2所示,则I C= A。
根据多次测量实验结果,在误差允许范围内,你认为多次实验的目的是。
2.在“探究导体的电流跟电阻的关系”实验中,老师提供的器材有:电源(电压恒为3V),电流表、电压表和开关各一个,五个定值电阻(5Ω、10Ω、15Ω、20Ω、30Ω,50Ω),滑动变阻器(规格是“20Ω,2A”),导线若干。
(1)图甲是小明连接的实物电路,图中有一根导线连接错误,请你在连接错误的导线上打“×”并补画出正确的连线。
( )(2)在开关闭合前,应将滑动变阻器的滑片滑至最(选填“左”或“右”)端。
(3)电路连接无误后,闭合开关,小明先后将5Ω和10Ω的电阻分别接入电路,移动滑片P进行了二次实验,数据如图乙表格所示,小明紧接着再将20Ω的定值电阻替换10Ω的电阻后,直接读出电流表示数示为A。
(4)小明为了使实验能继续顺利进行,还可以使用的定值电阻有。
(写出具体的电阻值)(5)小明将电阻换成标有“2.5V”字样的小灯泡,测量其不同电压下的电功率。
①正确连接电路,闭合开关,发现小灯泡不亮,电压表有示数,电流表指针几乎不动,产生这种现象的原因是;①排除故障,继续实验,根据实验数据画出I﹣U图像(如图丙)。
由此可求出小灯泡正常发光时的功率为W;(6)完成上述实验后,小明又利用上述器材重新设计了电路(增加了一个滑动变阻器)如图丁,测量另一个小灯泡的额定功率,这个小灯泡正常工作的电流为I1。
2023年中考物理二轮专题复习:《电学》实验题姓名:___________班级:___________考号:___________1.物理实验小组利用如图所示的装置探究并联电路电流规律。
(1)连接电路时,应将开关S___________(选填“闭合”或“断开”);乙图的实物图中还差一根导线未连接,请根据甲图的电路图将其连接好.(2)在实验过程中,两盏灯都突然熄灭,但电流表A有示数。
若整个电路只有一处发生故障,则可能是___________(选填“短路”或“断路”);进一步发现,此时电流表A1有示数而电流表A2无示数,则可以确定发生故障的是___________(选填“L1”或“L2”);(3)排除故障后,实验小组用电流表测出通过L1、L2和干路的电流,并在下表中记录数据。
其中第三次实验电流表A1的指针在丙图的位置,则读数为___________A;(4)本组的小华同学分析数据时认为第三次实验时,电流表A2的读数是错误的,错误的原因是___________;修正数据后,小华认为:并联电路干路电流等于各支路电流之和,且各支路电流相等。
你认为这个结论___________(选填“可靠”或“不可靠”);接下来应该更换___________的灯泡进行实验。
2.探究“电流与电阻的关系”时,可供实验器材有:三节新的干电池(电压为4.5V)、电流表、电压表、滑动变阻器(标有“20Ω 2A”字样)、定值电阻5个(5Ω、10Ω、15Ω、20Ω、50Ω),开关一个,导线若干。
小静等同学设计了如图甲所示的电路图:(1)请用笔画线代替导线将图乙中的实物图连接完整,要求:滑片向右移动时电阻变大;___________ (2)闭合开关,电流表无示数,电压表有示数,并接近电源电压,则故障原因是:_____ ______;(3)排除故障后,将定值电阻由5Ω更换为10Ω时,应向___________(选填“左”或“右”)适当调节滑动变阻器的滑片,使电压表示数保持不变;(4)图丙是根据实验数据画出的定值电阻的I-R图像,其中阴影部分面积表示的物理量是___________,其数值为___________;(5)实验中,在接入50Ω的定值电阻后,小静同学无论怎样移动滑片,都不能使电压表示数达到原来的数值,为了能完成这次实验,小静采取的措施可行的是___________;A.调高电源电压B.更换一个最大阻值为30Ω的滑动变阻器C.再串联一个10Ω的电阻D.将电压表改接到滑动变阻器两端(6)如图图像中能大致反映本实验中各物理量之间关系的是___________。
电学实验探究题考前专题复习(一)1、某实验小组的同学探究电流与电压的关系时,用到如下器材:电源1个,电流表、电压表各1只,定值电阻(5Ω、10Ω、15Ω各1只),滑动变阻器1只,开关1个,导线若干;设计的电路如图所示。
(1)这个实验使用了控制变量的方法,其中被控制的变量是 ,滑动变阻器R2的作用是 。
下面是他们获取的一组实验数据:电压U/V 2 4 6 8 10电流I/A 0.39 0.79 1.20 1.58 2.00(2)实验中他们选用的定值电阻阻值为 Ω;(3)请在图31坐标系上画出电流随电压变化的图像;(4)分析表中的数据或图像,你能得出的探究结论:2、如图26甲所示是小刚“测小灯泡电功率”的实验电路。
其中电源电压为6V,小灯泡额定电压为2.5V、电阻约为l0Ω。
滑动变阻器有A规格“l0Ω2A”、B规格“50Ω lA”可选。
(1)本实验应该选择_________规格的滑动变阻器。
连接电路时,开关应_________。
(2)请用笔画线代替导线将图甲的实验电路连接完整。
(3)闭合开关后,小刚发现电流表和电压表有示数但都很小,且看不到小灯泡发光,其原因是______ _。
(4)当变阻器滑片P移到某一位置时,电压表示数如图乙所示,为_______V。
要测小灯泡的额定功率,应将滑片P 向_______ (选填“A”或“B”)端移动,使电压表示数为2.5V。
第2题 第3题3、在用电压表和电流表测电阻R0的实验中,若被测电阻R0的阻值约为30Ω,备有:电流表一个,0﹣0.6A,0﹣3A两个量程,电压表一个,0﹣3V、0﹣15V两个量程;电源四种,电压分别为1.5V、3V、6V、15V;开关一个;导线若干。
(1)为了比较准确地测出电阻R0的阻值,还需要的器材是 ;(2)请在空框内画出实验电路图;(3)连接电路时,开关应该是 的。
(4)为了减小电表读数时的误差,要求在几次测量中,电表指针的示数大于量程的2/3,则电源应选用 V,电压表应选用 量程,电流表应选用 量程。
中考物理《电学》实验题专项练习题(含答案)1.在“测量小灯泡电功率”的实验中,电源电压恒为3V,小灯泡的额定电压为2.5V,滑动变阻器的规格为“20Ω 1A”。
(1)正确连接电路,移动滑动变阻器的滑片到某一位置,读出小灯泡电压,电压表的示数如图乙所示,要测量小灯泡的额定功率,应将滑片适当向______(填“左”或“右”)滑动;(2)图丙是小灯泡的电流随电压变化关系的图象,可知小灯泡的额定功率为______W;(3)测量小灯泡的电功率______(填“需要”或“不需要”)多次测量求平均值,原因是______。
(4)在实际测量过程中,调节滑动变阻器使其接入电路中的电阻减小ΔR1,相应的小灯泡的阻值变化ΔR2,则ΔR1______ΔR2(填“>”、“=”或“<”);(5)实验结束后,某同学设计了如图所示的电路来测定额定电压为3V的小灯泡的额定功率。
已知电源电压为9V,定值电阻R的阻值为10Ω。
请帮助他完成以下实验步骤:①开关S、S1闭合,S2断开,调节滑动变阻器的滑片,使电压表的示数为______V时,小灯泡正常发光;②______,开关S、S2闭合,S1断开,此时电压表的示数为4V;再将滑动变阻器的滑片移至左端,此时电压表示数为7V;③小灯泡的额定功率P额=______W。
2.小亮用如图甲所示电路测额定电压为2.5V的小灯泡灯丝的电阻,请回答问题:(1)画出对应的电路图______;(2)电路连接好后,闭合开关前,变阻器的滑片要移到______端(选填“A”或“B”),这样做的目的是______;(3)闭合开关后,移动滑片,电压表的示数如图乙所示,电压表的示数是______V,若此时电流表的示数是0.8A,这种情况下灯丝的电阻是______Ω;(4)在第(3)题的基础上,若要使灯泡正常发光,应将滑动变阻器的滑片P向______端移动。
(选填“A”或“B”)。
3.按要求完成填空。
(1)甲图中抽去玻璃板后,两瓶中的气体逐渐混合,说明_____;(2)乙图中,快速下乐活塞,硝化棉燃烧起来,是用_____的方法改变空气的内能;(3)如图丙是探究“并联电路电流特点”的实验电路图,在连接电路时,电流表应_____(选填“串”或“并”)联在被测电路中。
初中科学电学试题及答案一、单项选择题(每题2分,共10分)1. 电流通过导体时,导体两端的电压与通过导体的电流之间的关系遵循什么定律?A. 欧姆定律B. 牛顿定律C. 法拉第电磁感应定律D. 焦耳定律答案:A2. 以下哪种材料可以作为绝缘体?A. 铁丝B. 橡胶C. 盐水D. 铜线答案:B3. 家庭电路中,电能表的作用是什么?A. 测量电压B. 测量电流C. 测量电能消耗D. 测量电阻答案:C4. 串联电路中,各电阻的电压之和与总电压的关系是?A. 等于总电压B. 小于总电压C. 大于总电压D. 无法确定答案:A5. 并联电路中,各电阻的电流之和与总电流的关系是?A. 等于总电流B. 小于总电流C. 大于总电流D. 无法确定答案:C二、填空题(每题2分,共10分)1. 电功率的单位是________。
答案:瓦特2. 电容器的充放电过程遵循________定律。
答案:库仑定律3. 家庭电路中的电压通常为________伏特。
答案:2204. 电流通过导体产生的热量与电流的平方、电阻和时间成正比,这一关系称为________定律。
答案:焦耳定律5. 电路中,电阻的单位是________。
答案:欧姆三、计算题(每题10分,共20分)1. 已知电阻R1=10欧姆,R2=20欧姆,串联在电路中,求总电阻R。
答案:R = R1 + R2 = 10欧姆 + 20欧姆 = 30欧姆2. 已知电源电压为12伏特,通过电阻R的电流为0.6安培,求电阻R 的阻值。
答案:R = U / I = 12伏特 / 0.6安培 = 20欧姆四、实验题(每题10分,共20分)1. 在实验中,如何测量一个未知电阻的阻值?答案:可以使用欧姆表直接测量,或者使用伏安法通过测量电阻两端的电压和通过电阻的电流,然后根据欧姆定律计算得出。
2. 描述一个简单的实验来验证焦耳定律。
答案:将不同阻值的电阻串联在电路中,保持电流恒定,测量不同电阻上产生的热量,观察热量与电阻阻值的关系,验证热量与电阻阻值成正比。
中考物理模拟题《电学实验》专题检测卷-附带答案学校:___________姓名:___________班级:___________考号:___________1.如图所示,是小明做“探究什么情况下磁可以生电”实验装置。
(1)闭合开关,若导体不动,左右移动磁体,电路中(选填“有”或“无”)感应电流;(2)该实验的结论是:闭合电路的一部分导体,在磁场中做运动时,导体中就会产生感应电流;这种现象叫;(3)如果将小量程电流表换成;可以探究磁场对通电导体的作用。
2.小丽和小明同学进行探究实验的电路如图所示,小丽用电流表分别在A、B、C三处测得电流如下表。
测量处A B C电流(安)0.60.30.3(1)连接电路时开关应,实验中电源为2节干电池串联,电源电压为。
(2)小丽把电流表接入A点,当闭合开关时,发现电流表指针如图所示,出现这故障的原因是。
(3)根据上表数据,小丽得出结论是:并联电路干路电流等于各支路电流之和;各支路电流相等。
这个结论正确吗?;理由是。
(4)小明在原有器材的基础上再增加一个开关,不需要拆下电流表也可以完成探究过程。
请你在图的虚线框内画出小明设计的电路图。
( )(5)小明同学又对串联电路电压规律进行了探究时,闭合开关,发现电压表示数为零,则电路故障可能是L1或L2。
在测L2两端的电压时,小明为了节省时间,采用以下方法:电压表所接的B接点不动,只断开A接点,并改接到C接点上。
小明能否测出L2两端的电压?,理由是。
3.现提供如图所示器材:电能测量仪、数显温度计、电子秤、烧杯、电热水壶、水。
[水的比热容为c水=4.2×103J/(kg∙℃)](1)把空烧杯放在已经调零的电子秤上,电子秤显示为153g;倒入水之后,显示为786g;为了倒入500g水进入电热水壶,小曾想了一个办法:反复调节倒入电热水壶中的水量,使得烧杯与剩余的水放在电子秤上,当电子秤的示数为286g时就实现了,你认为小曾的办法对吗?(选填“对”或“错”);(2)小曾发现,把500g,20℃的水加热到100℃,该电热水壶需要200s,则该电热水壶每秒钟释放的热量可能是以下的;A.400J B.600J C.800J D.900J(3)小曾想利用图中的器材测量电热水壶工作时的实际电功率。
初中物理电学实验题
1. 用电流计测量电池的电动势
实验目的:测量电池的电动势。
实验仪器:电流表、电池、导线。
实验步骤:
1)将电流表的电表指针调零。
2)用导线将电池的正极和电流表的正极连接,并用另一根导线将电池的负极和电流表的负极连接。
3)依次记录电流表的读数,再将电流表的正极和负极颠倒连接。
4)依次记录电流表的读数。
5)计算电流表读数的平均值。
实验结果:电流表读数的平均值即为电池的电动势。
2. 串联电阻实验
实验目的:观察串联电阻对电流和电压的影响。
实验仪器:电源、电压表、电流表、电阻。
实验步骤:
1)将电压表的两个接线端分别与电源的正负极连接。
2)将电阻的两个接线端分别与电压表的两个接线端连接。
3)将电流表的两个接线端分别与电阻的两个接线端连接。
4)记录电压表和电流表的读数。
5)更换不同大小的电阻,重复步骤4。
实验结果:改变电阻的大小,观察电流表和电压表的读数变化,得出串联电阻对电流和电压的影响。
3. 并联电阻实验
实验目的:观察并联电阻对电流和电压的影响。
实验仪器:电源、电压表、电流表、电阻。
实验步骤:
1)将电源的正负极分别与电压表和电流表的两个接线端连接。
2)将电阻的两个接线端分别与电压表和电流表的两个接线端连接。
3)记录电压表和电流表的读数。
4)更换不同大小的电阻,重复步骤3。
实验结果:改变电阻的大小,观察电流表和电压表的读数变化,得出并联电阻对电流和电压的影响。
初中物理电学实验题及解析【典型例题】1、如图甲是晓雯同学探究“一段电路中的电流跟电阻的关系”的实验电路图。
(1)根据甲图,用铅笔连线将乙图的实物图连接完整。
(2)实验时,晓雯先将5Ω和10Ω的定值电阻分别接在A、B两点之间,闭合开关调节滑动变阻器滑片得到两组实验数据填入了下表;然后她又将A、B两点的电阻更换为15Ω,闭合开关并调节滑动变阻器滑片,直到电压表的示数为V,此时的电流表的指针位于如图丙所示,请将第3次实验电流表的读数填入表格中的相应空格内。
实验序号电压/V 电阻/Ω电流/A1 3 5 0.62 3 10 0.33 15(3)分析晓雯三次试验数据可能得到的结论是:。
【思路点拨】(1)滑动变阻器下方的接线柱已经接好,所以上方的两个接线柱可以任意接。
(2)因为是研究“一段电路中的电流跟电阻的关系”,所以应当运用控制变量法,保持导体两端的电压不变,根据电流表的指针所指示来读数即可。
(3)根据实验数据可以知道,三次实验中,电压保持不变时,根据电阻和电流的数据变化得出相应的结论。
【答案与解析】(1)只需要把滑动变阻器和定值电阻串联起来即可,电路图如下:(2)从表中数据可以看出,电阻为5Ω和10Ω时,电阻两端的电压为3V,将A、B两点的电阻更换为15Ω时,应该让电阻两端的电压(即电压表的示数)保持不变,仍然为3V。
电流表用的量程为0~0.6A,一个大格表示0.2A,分度值为0.02A,电流表的示数为0.2A。
故答案为:3;0.2(3)根据表中数据,三次实验中,导体两端的电压保持不变,电阻由5Ω→10Ω→15Ω时,相应的电阻中的电流变化为:0.6A→0.3A→0.2A,电阻增大几倍,导体中的电流就会减小到几分之一。
即:电压一定时,导体中的电流跟导体的电阻成反比。
故答案为:电压一定时,导体中的电流跟导体的电阻成反比。
【总结升华】此题主要考查的是控制变量法在物理实验中的运用,以及学生对实验数据的分析处理能力和归纳总结能力,是中考的常见题型。
一、实验,探究题1、如图13是“探究串联电路电流特点”的实验电路图:(1)实验中,选择两个小灯泡的规格是的(填“相同”或“不相同”).(2)下表是某同学实验中的二组数据:指出上述表格所记录的数据中,明显错误的数值是,造成错误的原因是.(3)实验中某同学发现两个串联的小灯泡中,一个发光,一个不发光,造成其中一个小灯泡不发光的原因是( )A.通过灯泡的电流小B.灯泡的灯丝断了C.灯丝的电阻小D.小灯泡靠近负极2、在用“伏安法测小灯泡的电阻”实验中.(1)在图甲中,请你将电压表正确连入电路,完成电路的连接.(2)在闭合开关之前,图中滑动变阻器的滑片应放在端.(填“左”或“右”)(3)若某次测量时电压表和电流表的示数如图乙所示,则电压表的示数为 V,灯泡的电阻RL= Ω.(4)小明同学在做实验时,电路连接无误. 闭合开关后,发现电流表的指针明显偏转,而电压表的示数为零. 该故障的原因可能是 .3、小林用电压表和电流表测额定电压是2.5V小灯泡正常发光时的电阻值,实验电路如图甲所示。
(4分)(1)闭合开关之前,滑动变阻器的滑动片应位于端(选填“左”或“右”)。
(2)小林闭合开关,将滑动变阻器的滑动片滑动到如图甲所示的位置时,电压表示数如图乙所示,为使小灯泡正常发光,滑动变阻器的滑动片应向边滑动(选填“左”或“右”)。
当小灯泡正常发光时,电流表的示数如图丙所示,则电流表的示数是 A,小灯泡正常发光时的电阻值是Ω。
4、小刚在“探究通过导体的电流与电压、电阻的关系”实验中,(1)在研究电压的变化对电流的影响时,他连接的电路如图所示,但电路中有一根导线接错了,请你用笔在图中将接错的导线上打“×”,把正确的接线画上:(2)在研究电阻对电流的影响时,把定值电阻由5Ω换成10Ω,闭合开关后同步一步的操作是:调节滑动变阻器的滑片,保持_________不变,此实验方法是_______________(4分)。
(3)如果小亮在实验中发现电流表、电压表的读数都偏大,调节滑动变阻器的滑片时,两表示数均无变化,适当减小电源电压后,两表示数才相应减小,你认为出现这一故障的原因是________________5、如右图所示的是小灯泡的U—I变化曲线。
中考科学实验专题复习-电学实验探究1.如图,电源电压为6V,图甲为伏安法测电阻的电路图;图乙为连接不完整的实物图。
(1)对照电路图甲,用笔画线代替导线将图乙中未连接部分连接起来;(2)如果实验操作中出现:电流表有示数,电压表示数为0的现象,其故障可能是;A.电流表的正、负接线柱接反B.电压表的量程选小了C.电阻R x发生了短路D.把滑动变阻器下端两接线柱连入电路(3)电路连接正确后,闭合开关,将滑片P向左移动时,电压表示数(选填“变大”、“变小”或“不变”);(4)实验过程中,电流表和电压表的示数如图丙、丁所示,此时测得的R x= Ω;(5)小明认为只测一组数据得到R x的大小是不妥的,原因是。
2.小明做“伏安法测量电阻”的实验:(1)连接电路时,开关应该是的;(2)实验求电阻的原理公式:R= ;(2)如图1所示,当小明准备闭合开关开始实验时,同伴小桂提醒他还有一处不妥当,其不妥当之处是:滑动变阻器的滑片没有移到;(3)闭合开关后发现电流表无示数,电压表的示数接近于电源电压出现故障的可能是;(4)排除故障后,调节滑动变阻器,当电压表读数为2.5V时,电流表的示数如图2所示,其示数为A,该定值电阻的阻值是Ω。
3.小丽同学手里有一只标有“3.8V”字样的小灯泡,她想知道小灯泡的额定电功率,于是在学校实验室找来一些器材,连接成了如图甲的实验电路,电源电压恒定不变.(1)请你用笔画线代替导线,将图甲的电路连完整(要求滑片P向右移灯泡变亮)( )(2)闭合开关,移动滑动变阻器的滑片P,发现灯泡始终不亮,电流表示数几乎为零,电压表指针明显偏转,出现这种现象的原因可能是.(3)排除故障后,该同学移动滑动变阻器的滑片P,到某一位置时电压表的示数为3V,若要测小灯泡的额定功率,应在此位置基础上将滑片P向(选填“左”或“右”)移动.(4)当小灯泡正常发光时,电流表的示数如图乙所示,则小灯泡的额定功率是W.4.用“伏安法测电阻”的实验中,老师提供了以下器材:几节干电池做电源、已知阻值的电阻R L1个、最大阻值为50Ω的滑动变阻器1个、被测电阻R x,开关2个,电压表和电流表各1只、导线若干。
一、实验,探究题1、如图13是“探究串联电路电流特点”的实验电路图:(1)实验中,选择两个小灯泡的规格是的(填“相同”或“不相同”).(2)下表是某同学实验中的二组数据:指出上述表格所记录的数据中,明显错误的数值是,造成错误的原因是.电流表的位置 A B C电流I/A 0.3 0.3 1.5(3)实验中某同学发现两个串联的小灯泡中,一个发光,一个不发光,造成其中一个小灯泡不发光的原因是( )A.通过灯泡的电流小B.灯泡的灯丝断了C.灯丝的电阻小D.小灯泡靠近负极2、用如图20甲所示的电路可以测量一个未知电阻的阻值,其中Rx为待测电阻,R为电阻箱(符号为≠),S为单刀双掷开关,R0为定值电阻.某同学用该电路进行实验,主要步骤有:A.把开关S接b点,调节电阻箱,使电流表的示数为I;B.读出电阻箱的示数R;C.把开关S接a点,读出电流表的示数为I;D.根据电路图,连接实物,将电阻箱的阻值调至最大;(1)上述步骤的合理顺序是(只需填写序号).(2)步骤A中电阻箱调节好后示数如图乙所示,则它的示数为Ω.若已知R0的阻值为10Ω,则待测电阻的阻值为Ω.3、小乐想利用两块电流表和阻值已知的电阻R0测量电阻R X的阻值。
小乐选择了满足实验要求的电源、电流表A1和A2,并连接了部分实验电路,如图19所示。
(1).请你帮助小乐完成图19所示的实验电路的连接。
(2).电流表A1的示数用I1表示,电流表A2的示数用I2表示,请用I1、I2和R0表示R X。
R X= 。
4、在用“伏安法测小灯泡的电阻”实验中.(1)在图甲中,请你将电压表正确连入电路,完成电路的连接.(2)在闭合开关之前,图中滑动变阻器的滑片应放在端.(填“左”或“右”)(3)若某次测量时电压表和电流表的示数如图乙所示,则电压表的示数为 V,灯泡的电阻RL= Ω.(4)小明同学在做实验时,电路连接无误. 闭合开关后,发现电流表的指针明显偏转,而电压表的示数为零. 该故障的原因可能是 .5、小林用电压表和电流表测额定电压是2.5V小灯泡正常发光时的电阻值,实验电路如图甲所示。
(4分)(1)闭合开关之前,滑动变阻器的滑动片应位于端(选填“左”或“右”)。
(2)小林闭合开关,将滑动变阻器的滑动片滑动到如图甲所示的位置时,电压表示数如图乙所示,为使小灯泡正常发光,滑动变阻器的滑动片应向边滑动(选填“左”或“右”)。
当小灯泡正常发光时,电流表的示数如图丙所示,则电流表的示数是 A,小灯泡正常发光时的电阻值是Ω。
6、小刚在“探究通过导体的电流与电压、电阻的关系”实验中,(1)在研究电压的变化对电流的影响时,他连接的电路如图所示,但电路中有一根导线接错了,请你用笔在图中将接错的导线上打“×”,把正确的接线画上:(4分)(2)在研究电阻对电流的影响时,把定值电阻由5Ω换成10Ω,闭合开关后同步一步的操作是:调节滑动变阻器的滑片,保持_________不变,此实验方法是_______________(4分)。
(3)如果小亮在实验中发现电流表、电压表的读数都偏大,调节滑动变阻器的滑片时,两表示数均无变化,适当减小电源电压后,两表示数才相应减小,你认为出现这一故障的原因是________________7、7.如右图所示的是小灯泡的U—I变化曲线。
由图可知:(1)当小灯泡两端电压为4V时,它的灯丝电阻为Ω;(2)当灯泡两端的电压变大时,灯丝的电阻________(选填“变大”、“不变”或“变小”),这是由于灯丝的电阻与________有关。
8、小红利用如图25甲所示的电路探究“电流与电阻的关系”.已知电源电压为6V且保持不变,实验用到的电阻R 的阻值分别为25Ω、20Ω、15Ω、10Ω、5Ω,实验中控制电阻R两端的电压为2.5V不变.(1)请根据图甲,用笔画线代替导线将图乙所示的实物电路连接完整;(2)为完成整个实验,应该选取最大阻值不小于_________Ω的滑动变阻器;(3)连好电路闭合开关,发现无论怎样移动滑动变阻器的滑片,电压表有示数,电流表没有示数,则故障可能是;(4)实验中将定值电阻R的阻值由25Ω依次更换为20Ω、15Ω、10Ω、5Ω,为使电压表的示数不变,则每次闭合开关后都应该将滑动变阻器的滑片P依次向___ ___移(选填“左”或“右”);(5)若将乙图中的电阻R换成标有“2.5V”的小灯泡,用此电路也可以测量灯泡的功率.9、小刘想知道小灯的亮暗程度与什么因素有关。
于是找来额定电流均小于0.6 A,额定电压是2.5V的灯L1和额定电压是3.8V的灯L2,先后接在电源电压恒为6V的电路中,按照如图16甲所示的电路开始探究。
图16(1)请你用笔画线代替导线,根据图16甲所示的电路图,将图乙所示实物图连接完整。
(2)小刘正确接好电路后开始进行实验。
①闭合开关,滑片P向_______(选填“左”或“右”)端移动,使灯L1发光,测出灯L1的相关物理量,记录和计算结果如下表:②请将记录数据时遗漏的物理量和单位填入表格的空格处。
次数电压(V)实际功率(W)电阻(Ω)1 1.6 0.20 0.32 8.002 2.5 0.24 0.60 10.423 2.8 0.26 0.73 10.77(3)小刘注意到灯L1的亮度变化是:第二次比第一次亮,第三次比第二次更亮。
结合表中数据得出的结论是小灯泡越亮,它的实际功率越_。
(4)用L2替换L1重复上面的实验时,需要改变__表的量程,发现灯L2的亮度变化规律与灯L1相似。
(5)小刘在实验结束后与同学们讨论:①有同学认为“求小灯泡正常工作时的电阻,用上表中灯L1的3次电阻的平均值代表它的电阻更准确”,这种说法错误的原因是小刘忽略了____对小灯电阻的影响。
②有同学认为“把灯L1换成定值电阻,该实验可以用来研究导体中的电流与电压的关系”。
你认为这种说法___ (选填“正确”或“错误”)。
10、在“测定小灯泡电功率”的实验中,小灯泡的额定电压为2.5V,灯丝电阻约为8Ω。
(1)某同学连接的电路如图11所示,请指出其中的两次错误或不妥:①________________________________________________________;②________________________________________________________。
(2)将上述错误或不妥改正后,闭合开关,如果发现灯泡发出特别耀眼的光,且此时电流表、电压表都有示数,则出现该现象的原因可能是________________________________。
(3)实验时,调节滑动变阻器,当电压表的示数为___________V时,灯泡正常发光,此时电流表示数如图12所示,读数为_____________A,该灯泡的额定功率为_________W。
(4)该实验还可以测定小灯泡的电阻,根据以上实验数据,这个小灯泡正常工作时的电阻为____________Ω。
11、利用图所示的实验器材,测定额定电压为6V的小灯泡电功率。
已知滑动变阻器上标有“12Ω 1A”字样,电源电压保持不变。
实验步骤如下:(1).连接电路。
在甲图上补画一根导线,使得测定小灯泡电功率的电路完整,要求滑片P向右移动时,小灯泡变暗。
(2).连好电路后,要使滑动变阻器的电阻全部接入电路,应先将滑片P移至(填“左”或“右”)端,再闭合开关S,此时电压表示数为4.2V,对应的电流表示数如图乙所示。
(3).调节滑片,当P移至中点时,小灯泡恰好正常发光。
(4).继续调节滑片,当P移至另一点时,灯泡偏亮,读出电压表、电流表值分别为6.5V、0.52A,记录在下表中。
实验次数电压表示数/V 电流表示数/A 亮度功率/W1 4.2 偏暗2 6.0 正常3 6.5 0.52 偏亮 3.38请你填全上表空格中的数据,再分析表格中的信息,得到的结论是(写出两条即可):①:;②:。
12、在测定“小灯泡电功率”的实验中,电源电压为4.5V,小灯泡额定电压为2.5V,电阻约为10Ω.⑴连接电路时开关应________⑵请你用笔画线代替导线,将图甲的实物电路连接完整(注意电表选择适当的量程).⑶小叶同学在电路连接无误后,将滑片滑动阻值最大处,闭合开关,移动滑片P到某一点时,电压表示数(如图乙所示)为____V,为了测量小灯泡的额定功率,他应将图甲中滑片P向_____(填“A”或“B”)端移动,直至电压表的示数为_______V。
.⑷另一组的小勇同学在实验中连接好电路,闭合开关,移动变阻器滑片P,发现小灯泡始终不亮,电压表有示数,电流表无示数,原因可能是__ _____。
⑸下表是小明进行测量同一小灯泡功率时收集的数据。
在相互交流时,小明认为该小灯泡的额定功率为0.494W而小叶认为该小灯泡的额定功率为0.625W,你认为________的说法正确。
理由是_______________________。
实验次数电压U/V电流I/A电功率P/W平均功率P/W1 1.2 0.13 0.156 0.4942 2.5 0.25 0.6253 2.7 0.26 0.70213、小明用如图18所示电路做“测量小灯泡电功率”实验,已知小灯泡的额定电压为2.5V。
(1)小明在检查仪器时,发现电流表指针如图18甲所示,则小明接下来的操作是 。
(2)电路正确连接后,闭合开关,移动滑片P ,发观灯泡总不亮,且电流表无示数,但电压表示数接近3V ,则故障原因可能是( )A. 灯泡短路B. 灯泡断路C. 滑动变阻器某处断路D. 开关接触不良(3)排除故障后,当电压表示数为 V 时,小灯泡正常发光,此时电流表指针如图乙所示,其示数为 A ,由此可知,小灯泡的额定功率为 W 。
(4)利用该实验还可以测定小灯泡的电阻。
根据以上实验数据可知,这个小灯泡正常发光时的电阻为_______Ω。
(5)实验中,小明通过移动滑动变阻器的滑片,多次测量通过小灯泡的电流和它两端的电压,在对测量的数据进行记录和处理时,小明设计了如下表格,你认为这张表格的设计是 (正确∕错误)的。
14. 某实验小组的同学用伏安法测量小灯泡电功率,待测小灯泡额定电压为3.8V ,小灯泡的额定功率估计在1W 左右。
(1)连接电流表时应选用 的量程。
(2)请用笔画线代替导线,在左图上完成实物电路的连接(要求:连线不得交叉)。
19题图B A DC A3 0.6 — 0.20.4 0.6 00 1 2 3(3)检查电路连接无误,闭合开关前,滑动变阻器的滑片应移到端。
闭合开关后,灯泡不亮,电压表有示数,电流表指针几乎不动,产生这一现象的原因可能是。
(4)排除故障后,当灯泡正常发光时,电流表的示数如右图所示,则灯泡的额定功率是。
参考答案一、实验,探究题1、(1)不相同 (2)1.5或1.5A;用小量程测;读大量程; (3)C2、(1)D、C、A、B (2)47 473、36、图略4、(1)(2)左(3) 2.2 、 11(4)小灯泡短路5、(1)右。
