基于PLC的锅炉控制系统设计
上位机
PLC
炉排变频器引风变频器给水变频器鼓风变频器
炉排电机鼓风电机
水泵电机
引凤电机
A/D
转换
炉膛压力
过热器温度
汽包水位
炉膛温度
整体设计
锅炉控制系统CAD原理图
实际
测量
温度与流量的串级控制,煤粉流量与空气流量比值控制组成的炉膛温度控制系统
汽包水位的三冲量控制系统
炉膛负压前馈-反馈控制系统
过热器出口蒸汽温度串级控制系统

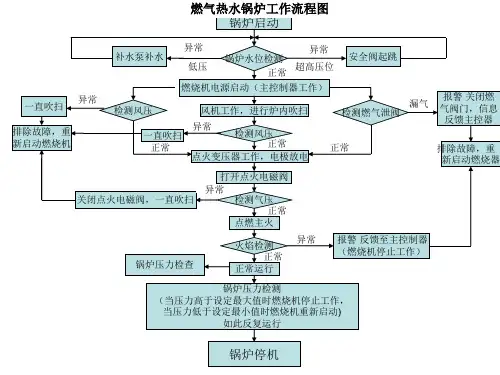

锅炉系统流程图设计
炉膛温度控制PLC程序流程图
汽包三冲量PLC程序流程图设计
炉膛负压PLC编程流程图设计
上下位机通信PLC编程流程设计。
1、锅炉给水流程图(画图)2.过热器减温水系统过热器系统设有三级喷水减温器,用来调节过热蒸汽温度,一级减温器布置在低过出口集箱至大屏进口集箱的连接管上,二级减温器布置在全大屏过热器出口集箱至屏式过热器进口集箱的连接管上,共两只,三级减温器布置在屏式过热器出口集箱至高温过热器进口集箱的连接管上,共两只。
一级减温器在运行中作汽温的粗调节,是过热汽温的主要调节手段。
当切除高加时,喷水量剧增,此时大量喷水必须通过一级减温器,以防全大屏过热器、屏式过热器和高温过热器超温。
三级减温器作为调节过热蒸汽左、右侧的汽温偏差和汽温微调用,确保蒸汽出口温度。
二级减温器主要调节大屏过热器出口汽温及其左右汽温偏差。
三级减温器均采用多孔喷管式垂直于减温器筒体轴线的笛形管上有许多小孔,减温水从小孔喷出并雾化后,与同方向的蒸汽进行混合,达到降低汽温的目的,调温幅度通过调节喷水量加以控制。
过热器的作用:过热器的作用是锅炉受热面的重要组成部分,它的作用是将饱和蒸汽加热成为具有一定温度的过热蒸汽。
在实际工作时,要求锅炉负荷或其它工况发生变化时,能保证过热蒸汽温度维持在规定范围内。
再热器的作用加热汽轮机高压缸排出的蒸汽,使之成为具有一定温度的再热蒸汽,然后再送回到汽轮机的中低压缸内继续作功。
省煤器再循环的作用在锅炉启动初期,汽包上水结束后,应开启省煤器再循环电动门,以便在点火后升压升温期间使省煤器形成水循环,在汽包连续上水后,关闭省煤器再循环电动门。
对流式过热器的汽温变化具有对流特性,即它的出口温度是随锅炉蒸发量的增大而升高。
辐射和半辐射辐射式过热器的汽温特性与对流式过热器相反,即辐射式过热器的出口温度随锅炉蒸发量的增大而降低。
半辐射过热器同时吸收炉内辐射热量和烟气冲刷的对流热量,因此它的汽温特性介于辐射和对流之间,汽温随蒸发量的变化比较小。
当锅炉蒸发量增大时,其出口汽温可能又小量的增加,也可能有小量的降低,主要取决于辐射和对流两部分吸热量的比例。
锅炉控制系统原理图框
图和流程图
Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】
基于PLC 的锅炉控制系统设计
上位机
PLC
炉排变频器引风变频器给水变频器鼓风变频器
炉排电机鼓风电机
水泵电机引凤电机A/D 转换
炉膛压力
过热器温度
汽包水位
炉膛温度
整体设计
锅炉控制系统CAD 原理图
实际
测量
温度和流量的串级控制,煤粉流量和空气流量比值控制组成的炉膛温度控制系统
汽包水位的三冲量控制系统
炉膛负压前馈-反馈控制系统
过热器出口蒸汽温度串级控制系统
锅炉系统流程图设计
炉膛温度控制PLC程序流程图
汽包三冲量PLC程序流程图设计
炉膛负压PLC编程流程图设计
上下位机通信PLC编程流程设计。
基于PLC 的锅炉控制系统设计
上位机
PLC
炉排变频器引风变频器给水变频器鼓风变频器
炉排电机鼓风电机
水泵电机引凤电机A/D 转换
炉膛压力
过热器温度
汽包水位
炉膛温度
整体设计
锅炉控制系统CAD 原理图
实际
测量
温度和流量的串级控制,煤粉流量和空气流量比值控制组成的炉膛温度控制系统
汽包水位的三冲量控制系统
炉膛负压前馈-反馈控制系统
过热器出口蒸汽温度串级控制系统
锅炉系统流程图设计
炉膛温度控制PLC程序流程图
汽包三冲量PLC程序流程图设计
炉膛负压PLC编程流程图设计
上下位机通信PLC编程流程设计。
锅炉控制系统原理图、框图和流程
图(总8页)
-CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面,使用请直接删除
基于PLC的锅炉控制系统设计
上位机
PLC
炉排变频器引风变频器给水变频器鼓风变频器
炉排电机鼓风电机
水泵电机
引凤电机
A/D
转换
炉膛压力
过热器温度
汽包水位
炉膛温度
整体设计
锅炉控制系统CAD原理图
实际
测量
温度和流量的串级控制,煤粉流量和空气流量比值控制组成的炉膛温度控制系统
汽包水位的三冲量控制系统
炉膛负压前馈-反馈控制系统
过热器出口蒸汽温度串级控制系统
锅炉系统流程图设计
炉膛温度控制PLC程序流程图
汽包三冲量PLC程序流程图设计
炉膛负压PLC编程流程图设计
上下位机通信PLC编程流程设计。
燃煤火力发电厂流程图:
A:燃烧气体系统──煤(1)由自动输送带(2)漏斗、度量计(3)送入磨粉机(4)粉碎后,与高温蒸汽(5)以一定比例混合,再由喷嘴客房入锅炉(6)内燃烧。
构成炉壁内衬的整排水管(7)中的循环纯水被加热而沸腾产生蒸汽。
燃烧后灰落入出灰口(8)排出。
烟道内烟气(9)使过热器(10)、再热器(11)内蒸汽加热,提高再预加热省煤器(12)内的锅炉用温水和空气加热器(13)内的燃烧用气,最后经沉淀集尘器(14)、烟囱(15)后排出至大气中。
B.蒸汽系统──过热后高压高温蒸汽最初送入高压涡轮(16),使其旋转,再经再热器(11)补足热能后,依序送入中压涡轮(17)及低压涡轮(18),使所有热能消耗殆尽后,送入冷凝器(19)恢复为原水,此水经加热器(21)、省煤器(12)而循环。
C.冷却水系统──冷却塔(20)中的冷却水由河、井、海及自来水系统供给,经由冷凝器(19)的冷却水回到冷却塔冷却。
D.发电系统──接于涡轮转子上的发动机(22)产生电力,经由变压器(23)提升电压后进入电力系统。
锅炉给水泵、凝结水泵、真空泵、低加疏水泵在运行中起到的作用是什么?
低加的作用是经汽轮机做完功的乏汽经凝汽器冷却后成水,由凝结泵抽至低压加热器加热后送往除氧器里。
高加的作用是从除氧器里的水经给水泵抽至高压加热器加热后送往锅炉对流管。
1.锅炉给水泵不知道你说的是给水泵呢,还是炉水泵。
给水泵的话,是把除氧器除氧后的水(大型机组一般还要通过高加加热)送到锅炉(汽包炉的话就进汽包;如果是直流炉就直接进入换热器)。
炉水泵的话就是指在强迫循环炉中,为建立炉水循环提供动力的泵(自然循环炉就没有这个,是靠密度差形成循环),所谓炉水循环具体就是指炉水从汽包经过下降管进入下水包,经炉水泵升压进入水冷壁,最后回到汽包的这个循环过程。
2.凝结水泵是指凝气式机组,在凝汽器回收了工质后,经过化学单位或者凝结水精滤装置(作用是一样的,都是对凝结后的水进行水质处理)后,通过凝结水泵再次打回系统,进行重复利用。
3.真空泵是为了维持机组真空的泵,其作用有两个,一个是在汽动阶段建立真空,另一个是在运行中将凝汽器中的不凝结气体(比如漏进凝汽器的空气之类,如果积聚太多会影响凝汽器效率)抽出去。
机组真空的话,在凝汽式机组中,是靠将乏汽(做完功的蒸汽)通过循环水冷却凝结后,由于水汽的体积差,形成真空的,并不是靠真空泵来维持,特别是大型机组,光靠真空泵的出力是肯定不够的。
4.低加疏水泵的话,先说点补充内容就是高加、低加里作为热源的抽汽在其中被给水冷却凝结后,形成疏水。
这部分水在正常状态下(如果水位过高可能会通过抽汽管道倒流进入汽轮机,所以高水位时有紧急疏水装置,直接将水排至凝汽器或者除氧器)是会通过疏水装置进入下一级,比如低加五的疏水进入低加六。
疏水泵是为了将低加的疏水及时排至下下一级低加的泵。
这个疏水装置有两种形式,一种是利用压力差逐级自动流入(低加五的抽汽压力大于低加六);另一种就是利用低加疏水泵把上一级的水抽到下一级。
另外由于低加疏水泵的工况很恶劣(有压力又潮湿),而且维修的难度大(要切除低
加,并且解体)所以现在一般的新型机组都不大用了。
