珩磨机进给机构原理分析及改进方案探讨-1

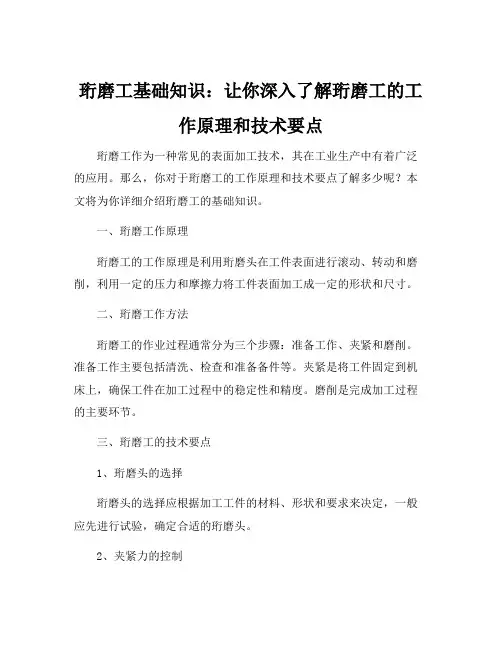

珩磨工基础知识：让你深入了解珩磨工的工
作原理和技术要点
珩磨工作为一种常见的表面加工技术，其在工业生产中有着广泛的应用。

那么，你对于珩磨工的工作原理和技术要点了解多少呢？本文将为你详细介绍珩磨工的基础知识。

一、珩磨工作原理
珩磨工的工作原理是利用珩磨头在工件表面进行滚动、转动和磨削，利用一定的压力和摩擦力将工件表面加工成一定的形状和尺寸。

二、珩磨工作方法
珩磨工的作业过程通常分为三个步骤：准备工作、夹紧和磨削。

准备工作主要包括清洗、检查和准备备件等。

夹紧是将工件固定到机床上，确保工件在加工过程中的稳定性和精度。

磨削是完成加工过程的主要环节。

三、珩磨工的技术要点
1、珩磨头的选择
珩磨头的选择应根据加工工件的材料、形状和要求来决定，一般应先进行试验，确定合适的珩磨头。

2、夹紧力的控制
夹紧力过大会造成工件变形，夹紧力过小则会影响工件的加工精度。

因此，夹紧力的控制十分关键，应根据工件的要求和加工条件进行调整。

3、磨削参数的选择
磨削参数的选择应根据工件材料、形状、要求以及加工目的来确定。

对于不同的工件和加工要求，应灵活调整磨削参数。

四、珩磨工的应用
珩磨工在机械、汽车、航空等领域都有着广泛的应用。

在零部件的制造、表面处理、修复、翻新等方面都有着重要的作用。

总之，珩磨工是一种高效、精度高、成本低的表面加工方法，它的应用范围十分广泛。

通过学习本文所介绍的知识点，相信大家已经对珩磨工的工作原理、方法和技术要点有了更深入的了解，能够更好地应用于实际工作中。

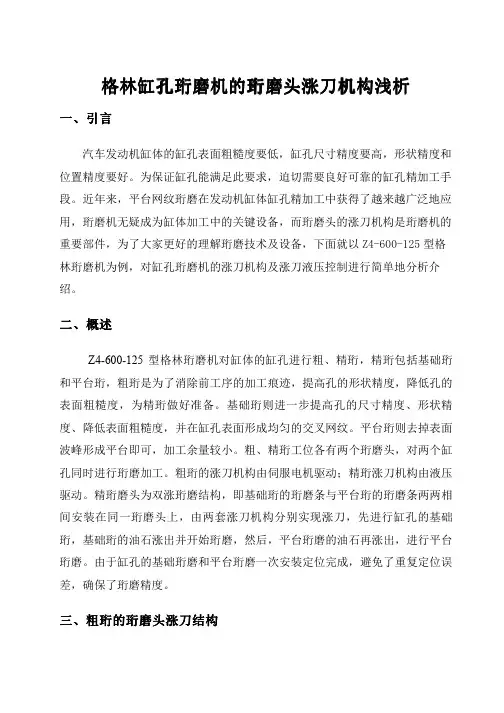

格林格林缸缸孔珩磨珩磨机的珩磨头机的珩磨头机的珩磨头涨刀机构涨刀机构涨刀机构浅浅析一、引言汽车发动机缸体的缸孔表面粗糙度要低，缸孔尺寸精度要高，形状精度和位置精度要好。

为保证缸孔能满足此要求，迫切需要良好可靠的缸孔精加工手段。

近年来，平台网纹珩磨在发动机缸体缸孔精加工中获得了越来越广泛地应用，珩磨机无疑成为缸体加工中的关键设备，而珩磨头的涨刀机构是珩磨机的重要部件，为了大家更好的理解珩磨技术及设备，下面就以Z4-600-125型格林珩磨机为例，对缸孔珩磨机的涨刀机构及涨刀液压控制进行简单地分析介绍。

二、概述Z4-600-125型格林珩磨机对缸体的缸孔进行粗、精珩，精珩包括基础珩和平台珩，粗珩是为了消除前工序的加工痕迹，提高孔的形状精度，降低孔的表面粗糙度，为精珩做好准备。

基础珩则进一步提高孔的尺寸精度、形状精度、降低表面粗糙度，并在缸孔表面形成均匀的交叉网纹。

平台珩则去掉表面波峰形成平台即可，加工余量较小。

粗、精珩工位各有两个珩磨头，对两个缸孔同时进行珩磨加工。

粗珩的涨刀机构由伺服电机驱动；精珩涨刀机构由液压驱动。

精珩磨头为双涨珩磨结构，即基础珩的珩磨条与平台珩的珩磨条两两相间安装在同一珩磨头上，由两套涨刀机构分别实现涨刀，先进行缸孔的基础珩，基础珩的油石涨出并开始珩磨，然后，平台珩磨的油石再涨出，进行平台珩磨。

由于缸孔的基础珩磨和平台珩磨一次安装定位完成，避免了重复定位误差，确保了珩磨精度。

三、粗珩粗珩的珩的珩的珩磨头涨刀结构磨头涨刀结构伺服电机通过齿轮1、齿轮2、齿轮3带动螺纹套旋转运动，而螺纹杆端部有限位键，使螺纹杆不能旋转，只能沿键槽上、下移动，从而带动涨刀轴上、下移动，即实现涨刀动作(见图1)。

四、基础珩与平台珩涨刀结构图1 1、齿轮1 2、伺服电机 3、珩磨头上下往复运动驱动油缸 4、齿轮3 5、限位键 6、键槽 7、涨刀轴 8、螺纹杆 9、螺纹套 10、齿轮21 10 4 9 8 56 273基础珩油缸控制基础珩轴上、下移动，从而实现基础珩涨刀动作；平台珩图3 13 4 521、平台珩涨刀油缸活塞2、位移传感器3、平台珩涨刀轴4、基础珩涨刀油缸活塞5、 基础珩涨刀轴油缸控制平台珩轴上、下移动，从而实现平台珩的涨刀动作，平台珩轴的移动位置由位移传感器控制(见图3)。

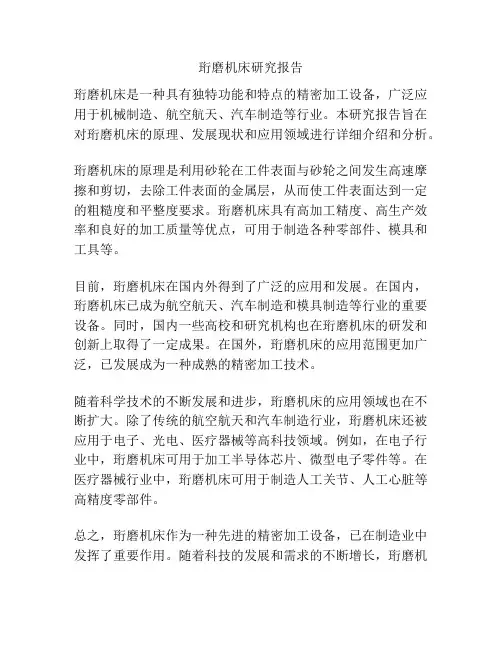

珩磨机床研究报告
珩磨机床是一种具有独特功能和特点的精密加工设备，广泛应用于机械制造、航空航天、汽车制造等行业。

本研究报告旨在对珩磨机床的原理、发展现状和应用领域进行详细介绍和分析。

珩磨机床的原理是利用砂轮在工件表面与砂轮之间发生高速摩擦和剪切，去除工件表面的金属层，从而使工件表面达到一定的粗糙度和平整度要求。

珩磨机床具有高加工精度、高生产效率和良好的加工质量等优点，可用于制造各种零部件、模具和工具等。

目前，珩磨机床在国内外得到了广泛的应用和发展。

在国内，珩磨机床已成为航空航天、汽车制造和模具制造等行业的重要设备。

同时，国内一些高校和研究机构也在珩磨机床的研发和创新上取得了一定成果。

在国外，珩磨机床的应用范围更加广泛，已发展成为一种成熟的精密加工技术。

随着科学技术的不断发展和进步，珩磨机床的应用领域也在不断扩大。

除了传统的航空航天和汽车制造行业，珩磨机床还被应用于电子、光电、医疗器械等高科技领域。

例如，在电子行业中，珩磨机床可用于加工半导体芯片、微型电子零件等。

在医疗器械行业中，珩磨机床可用于制造人工关节、人工心脏等高精度零部件。

总之，珩磨机床作为一种先进的精密加工设备，已在制造业中发挥了重要作用。

随着科技的发展和需求的不断增长，珩磨机
床的应用领域也会继续扩大。

因此，对珩磨机床的研究和创新具有重要的意义，将为我国制造业的发展做出积极贡献。

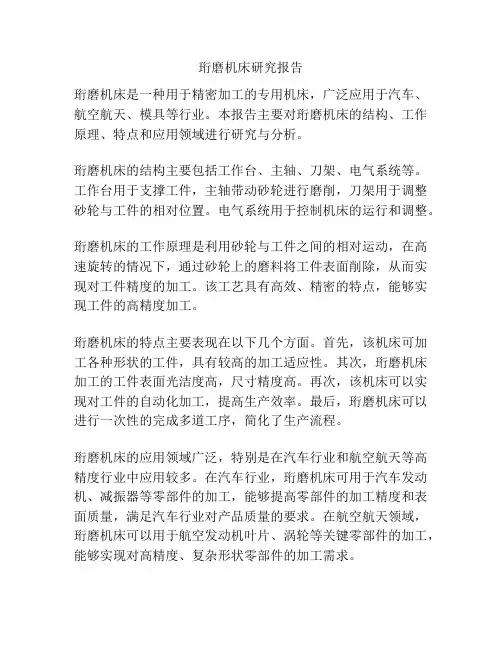

珩磨机床研究报告
珩磨机床是一种用于精密加工的专用机床，广泛应用于汽车、航空航天、模具等行业。

本报告主要对珩磨机床的结构、工作原理、特点和应用领域进行研究与分析。

珩磨机床的结构主要包括工作台、主轴、刀架、电气系统等。

工作台用于支撑工件，主轴带动砂轮进行磨削，刀架用于调整砂轮与工件的相对位置。

电气系统用于控制机床的运行和调整。

珩磨机床的工作原理是利用砂轮与工件之间的相对运动，在高速旋转的情况下，通过砂轮上的磨料将工件表面削除，从而实现对工件精度的加工。

该工艺具有高效、精密的特点，能够实现工件的高精度加工。

珩磨机床的特点主要表现在以下几个方面。

首先，该机床可加工各种形状的工件，具有较高的加工适应性。

其次，珩磨机床加工的工件表面光洁度高，尺寸精度高。

再次，该机床可以实现对工件的自动化加工，提高生产效率。

最后，珩磨机床可以进行一次性的完成多道工序，简化了生产流程。

珩磨机床的应用领域广泛，特别是在汽车行业和航空航天等高精度行业中应用较多。

在汽车行业，珩磨机床可用于汽车发动机、减振器等零部件的加工，能够提高零部件的加工精度和表面质量，满足汽车行业对产品质量的要求。

在航空航天领域，珩磨机床可以用于航空发动机叶片、涡轮等关键零部件的加工，能够实现对高精度、复杂形状零部件的加工需求。

综上所述，珩磨机床是一种用于精密加工的专用机床，具有高效、精密、自动化等特点。

它在汽车、航空航天等行业中有着广泛的应用前景。

随着技术的不断发展，珩磨机床将会进一步提高加工效率和精度，并广泛应用于更多的领域。

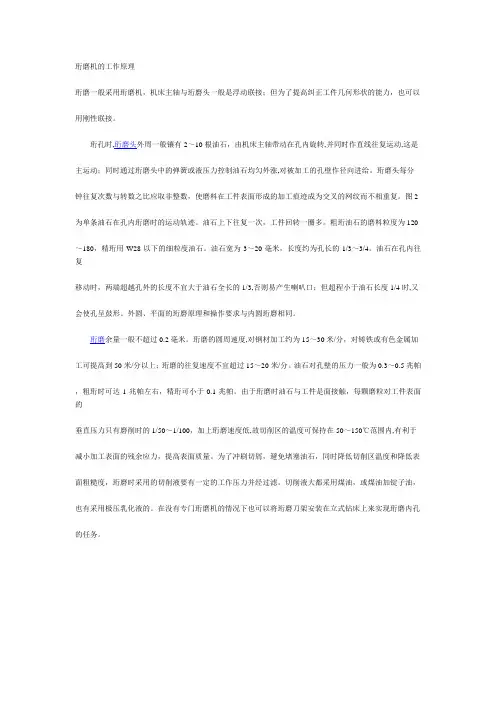

珩磨机的工作原理珩磨一般采用珩磨机，机床主轴与珩磨头一般是浮动联接；但为了提高纠正工件几何形状的能力，也可以用刚性联接。

珩孔时,珩磨头外周一般镶有2～10根油石，由机床主轴带动在孔内旋转,并同时作直线往复运动,这是主运动；同时通过珩磨头中的弹簧或液压力控制油石均匀外涨,对被加工的孔壁作径向进给。

珩磨头每分钟往复次数与转数之比应取非整数，使磨料在工件表面形成的加工痕迹成为交叉的网纹而不相重复。

图2 为单条油石在孔内珩磨时的运动轨迹。

油石上下往复一次，工件回转一圈多。

粗珩油石的磨料粒度为120～180，精珩用W28以下的细粒度油石。

油石宽为3～20毫米，长度约为孔长的1/3～3/4。

油石在孔内往复移动时，两端超越孔外的长度不宜大于油石全长的1/3,否则易产生喇叭口；但超程小于油石长度1/4时,又会使孔呈鼓形。

外圆、平面的珩磨原理和操作要求与内圆珩磨相同。

珩磨余量一般不超过0.2毫米。

珩磨的圆周速度,对钢材加工约为15～30米/分，对铸铁或有色金属加工可提高到50米/分以上；珩磨的往复速度不宜超过15～20米/分。

油石对孔壁的压力一般为0.3～0.5兆帕，粗珩时可达1兆帕左右，精珩可小于0.1兆帕。

由于珩磨时油石与工件是面接触，每颗磨粒对工件表面的垂直压力只有磨削时的1/50～1/100，加上珩磨速度低,故切削区的温度可保持在50～150℃范围内,有利于减小加工表面的残余应力，提高表面质量。

为了冲刷切屑，避免堵塞油石，同时降低切削区温度和降低表面粗糙度，珩磨时采用的切削液要有一定的工作压力并经过滤。

切削液大都采用煤油，或煤油加锭子油，也有采用极压乳化液的。

在没有专门珩磨机的情况下也可以将珩磨刀架安装在立式钻床上来实现珩磨内孔的任务。

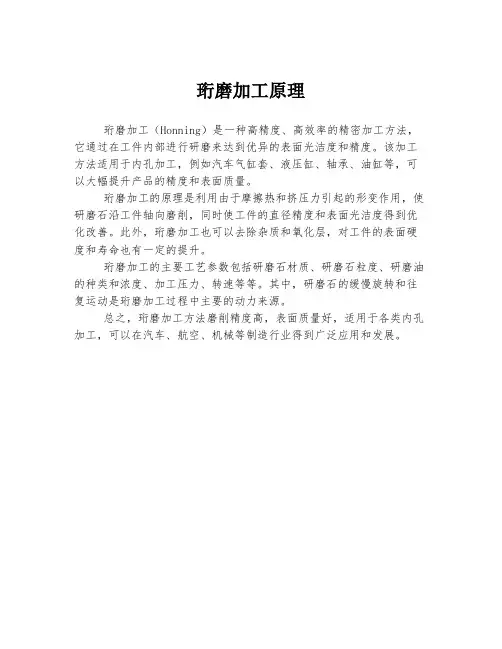

珩磨加工原理
珩磨加工（Honning）是一种高精度、高效率的精密加工方法，它通过在工件内部进行研磨来达到优异的表面光洁度和精度。

该加工方法适用于内孔加工，例如汽车气缸套、液压缸、轴承、油缸等，可以大幅提升产品的精度和表面质量。

珩磨加工的原理是利用由于摩擦热和挤压力引起的形变作用，使研磨石沿工件轴向磨削，同时使工件的直径精度和表面光洁度得到优化改善。

此外，珩磨加工也可以去除杂质和氧化层，对工件的表面硬度和寿命也有一定的提升。

珩磨加工的主要工艺参数包括研磨石材质、研磨石粒度、研磨油的种类和浓度、加工压力、转速等等。

其中，研磨石的缓慢旋转和往复运动是珩磨加工过程中主要的动力来源。

总之，珩磨加工方法磨削精度高，表面质量好，适用于各类内孔加工，可以在汽车、航空、机械等制造行业得到广泛应用和发展。

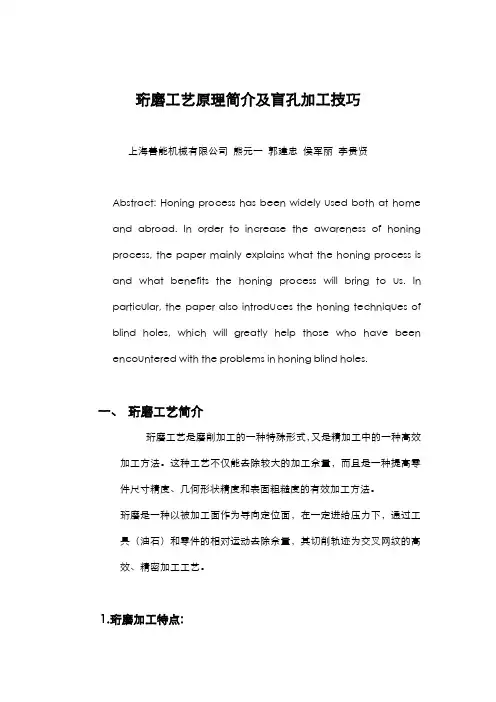

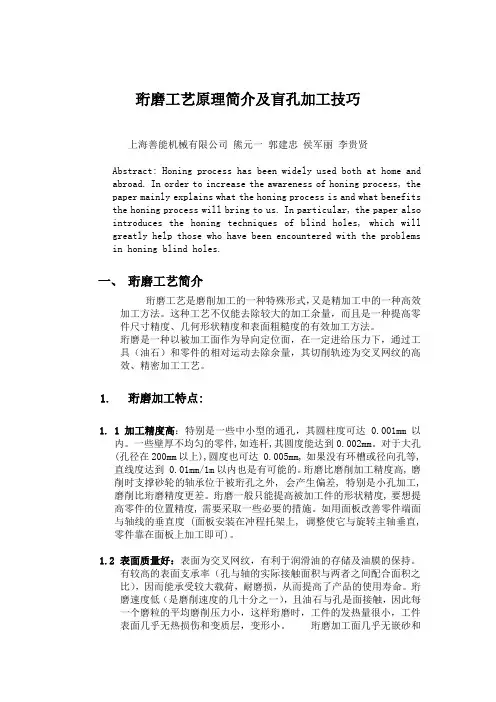

珩磨工艺原理简介及盲孔加工技巧上海善能机械有限公司熊元一郭建忠侯军丽李贵贤Abstract: Honing process has been widely used both at home and abroad. In order to increase the awareness of honing process, the paper mainly explains what the honing process is and what benefits the honing process will bring to us. In particular, the paper also introduces the honing techniques of blind holes, which will greatly help those who have been encountered with the problems in honing blind holes.一、珩磨工艺简介珩磨工艺是磨削加工的一种特殊形式，又是精加工中的一种高效加工方法。

这种工艺不仅能去除较大的加工余量，而且是一种提高零件尺寸精度、几何形状精度和表面粗糙度的有效加工方法。

珩磨是一种以被加工面作为导向定位面，在一定进给压力下，通过工具（油石）和零件的相对运动去除余量，其切削轨迹为交叉网纹的高效、精密加工工艺。

1.珩磨加工特点:1.1加工精度高：特别是一些中小型的通孔，其圆柱度可达 0.001mm 以内。

一些壁厚不均匀的零件,如连杆,其圆度能达到0.002mm。

对于大孔(孔径在200mm以上),圆度也可达 0.005mm, 如果没有环槽或径向孔等,直线度达到 0.01mm/1m 以内也是有可能的。

珩磨比磨削加工精度高, 磨削时支撑砂轮的轴承位于被珩孔之外, 会产生偏差, 特别是小孔加工, 磨削比珩磨精度更差。

珩磨一般只能提高被加工件的形状精度, 要想提高零件的位置精度, 需要采取一些必要的措施。

珩磨工艺原理简介及盲孔加工技巧上海善能机械有限公司熊元一郭建忠侯军丽李贵贤Abstract: Honing process has been widely used both at home and abroad. In order to increase the awareness of honing process, the paper mainly explains what the honing process is and what benefits the honing process will bring to us. In particular, the paper also introduces the honing techniques of blind holes, which will greatly help those who have been encountered with the problems in honing blind holes.一、珩磨工艺简介珩磨工艺是磨削加工的一种特殊形式，又是精加工中的一种高效加工方法。

这种工艺不仅能去除较大的加工余量，而且是一种提高零件尺寸精度、几何形状精度和表面粗糙度的有效加工方法。

珩磨是一种以被加工面作为导向定位面，在一定进给压力下，通过工具（油石）和零件的相对运动去除余量，其切削轨迹为交叉网纹的高效、精密加工工艺。

1.珩磨加工特点:1.1加工精度高：特别是一些中小型的通孔，其圆柱度可达0.001mm 以内。

一些壁厚不均匀的零件,如连杆,其圆度能达到0.002mm。

对于大孔(孔径在200mm以上),圆度也可达0.005mm, 如果没有环槽或径向孔等,直线度达到0.01mm/1m 以内也是有可能的。

珩磨比磨削加工精度高, 磨削时支撑砂轮的轴承位于被珩孔之外, 会产生偏差, 特别是小孔加工, 磨削比珩磨精度更差。

珩磨一般只能提高被加工件的形状精度, 要想提高零件的位置精度, 需要采取一些必要的措施。

珩磨加工原理及其工艺参数的选择摘要：气缸体缸孔珩磨加工质量严重影响着发动机的性能指标，其参数选择致关重要。

本文在简述珩磨加工原理及珩磨油石的修整方法后，着重叙述了珩磨工艺参数的选择与调整。

珩磨工艺参数包括：切削速度、切削交叉角、珩磨油石工作压力、工作行程等参数。

关键词：珩磨，珩磨油石，扩张，修整，油石，光整加工1 、引言在珩磨加工中，珩磨工艺参数的选择对加工孔的精度、表面粗糙度、加工效率以及珩磨油石的使用寿命等都有很大的影响。

2 、珩磨工作原理珩磨加工是采用三块平板互研的原理加工出精密的表面。

在磨削中，把珩磨油石切削面和被加工零件表面看做平板互相修整的过程。

3 、珩磨油石的修整由于珩磨油石、油石座及磨头体等的制造误差，装配后珩磨头的珩磨油石不可能形成一个归整间断的圆柱面，保证珩磨油石与被加工面都接触良好。

虽然在珩磨过程中，珩磨油石可以和工件相互修整，但工件留磨量都较小，所以在最初珩磨过程中就不可能得到充分的修整。

尤其是超硬的珩磨油石，由于其本身耐磨，就更不能得到充分的修整。

因而在加工中就不可能得到理想的加工表面，精度也无法保证。

因此在使用新珩磨油石时，在加工之前必须对珩磨油石进行修理(也称为归圆)。

普通珩磨油石的修整，是直接把珩磨油石装在所使用的磨头上，拿到外圆上归圆，这是最理想的。

但由于有些磨头本身的结构等其他方面原因，需采用专用在外圆磨床上用砂轮修整其外径。

如珩磨工件的精度要求较低，珩磨头为浮动联结，也可以利用废活或加工余量大的工件孔，在所使用的珩磨机床上直接校正归圆。

超硬珩磨油石的修整，可在外圆磨床上用炭化硅砂轮进行修整。

砂轮转速为18-25m/s，磨头转速为 1-3m /min，进刀深度一般磨修用0.02―0.04mm/行程，精修为0.01mm/行程。

同时需要大量冷却液浇入。

4 、定压扩张进给形式在定压扩张进给中，珩磨头涨缩机构虽然以恒定的珩磨油石工作压力压向被加工件孔壁，但在磨削中，随着时间的增加，各种要素并不是以固定不变的值进行切削，而是金属磨去量和珩磨油石磨损量随着珩磨时间的增加逐渐减少，而表面质量随着珩磨时间的增加逐渐光滑。

珩磨机是一种用来精加工物体表面的工具，主要用在一些制造业的工件加工上面。

珩磨机的工作原理是：珩磨机配备有一个专门制作的珩磨头，珩磨头上面有一个珩磨油石，珩磨头在珩磨机的主轴带动下作旋转运动和往复循环运动，这一运动在膨胀收缩机构的作用下使得珩磨油石往外面伸出来，向需要加工的内孔的表面施加压力来作进给运动，达到珩磨工件的目的。

珩磨机是一种慢速度打磨削割法，一般用在工件上的内孔表面的精加工。

珩磨机加工的特点有很多，下面简单的介绍几个：
1、珩磨机加工出来的工件表面变得平整了，提高了工件的质量。

这是因为通过珩磨这一步骤，可以磨平一些粗糙的地方，并且在珩磨过的表面上留下了均匀交错的条纹线，有利于积累润滑油。

2、珩磨机加工出来的工件精度很高。

珩磨以后的工件尺寸变得更精确了，可以修复一些内孔的形状误差。

3、珩磨机的工作效率高，可以同时使用很过条珩磨油石。

珩磨的加工原理、珩磨加工的特点以及珩磨主要参数的选择（一）珩磨的加工原理珩磨加工的工具主要采用珩磨头。

珩磨加工时有三种运动，即油石的径向进给、珩磨头的旋转和上、下往复运动。

珩磨头的旋转和上下运动是主运动，完成微量磨削和抛光加工；珩磨头的旋转和上下往复运动，使油石的磨粒走过的轨迹交叉成网状，因而容易获得较小的表面粗糙度；珩磨加工是以工件孔导向；珩磨头与珩磨机应浮动连接。

（二）珩磨加工的特点（1）加工精度高精度可达IT6、圆度、圆柱度可达0.003～0.005ｍｍ，但不能纠正上道工序的位置公差。

（2）表面质量好表面粗糙度可达Ra0.2～0.04，甚至0.02；且不烧伤表面。

（3）效率高。

（4）应用范围广可加工Ф5～Ф500mm的工件，长径比L/D可达10，可加工铸铁、钢（淬硬、未淬硬）。

但不适合加工断续表面及韧性高的金属材料。

（三）珩磨主要参数的选择1．油石的选择（1）材料的选择钢件选刚玉，铸铁选碳化硅。

（2）粒度的选择根据表面粗糙度要求不同选取。

表面粗糙度要求为Ra0.4～0.2时，选粒度为120#～W40；表面粗糙度要求为Ra0.2～0.04时，选粒度为W40～W20；表面粗糙度要求为Ra0.02～0.01，选粒度为W20～Ｗ14。

（3）硬度的选择一般选R3～ZY1。

2．切削用量的选择粗珩：θ=40°～60°，精珩θ=20°～40°；圆周速度：未淬硬36～49m/min，淬硬23～36m/min，铸铁61～70 m/min；油石压力：粗加工铸铁0.5～1N/mm2，粗加工钢0.8～2N/mm2，精加工铸铁0.2～0.5N/mm2，精加工钢0.4～0.8N/mm2，超精加工0.05～0.1N/mm2。

3．加工余量的选择一般0.1mm以下。

４.切削液的选择一般选60%～90%的煤油加40%～10%的硫化油或动物油。

加工青铜时，用水或干珩。

参考资料：/supply/index.html。

珩磨机进给机构原理分析及改进方案探讨-1第一篇：珩磨机进给机构原理分析及改进方案探讨-1论文题目：珩磨机主要结构机构原理及数控改进方案探讨作者：郭均政内容简介：本论文主要介绍了珩磨机主要结构如砂条进给、冲程控制等机构的液压、机械原理，为了提高珩磨工件的表面质量质量，经过对其工作原理进行了认真的分析，并根据实际的加工跟踪情况，提出了改进方案，经过论证后现已实施，效果良好，缸孔质量得到了很大的提高，完全满足了被加工工件的工艺要求。

珩磨机进给机构原理及数控改进方案探讨一、发动机缸体珩磨工艺要求目前在汽车发动机行业的制造工艺中，发动机缸孔的精加工大都采用珩磨加工，这是因为缸孔的表面有严格并特殊的要求，发动机缸孔除了尺寸、几何精度比如圆度，柱度等一般要求外，还对表面质量有特殊的要求，为了能使发动机工作时能得到很好的润滑，表面要能够储存少量的润滑油以便建立良好的油膜，因而发动机表面要求有按一定方向有规律排列的网纹，同时还要有足够的支撑面积。

依维柯发动机缸孔的表面质量要求：表面粗糙度Ra0.3-0.6；网纹角度45°-50°；网纹宽度L=0.03-0.05mm；网纹节距P=1.5mm，表面支撑面积TP 值80%-95%。

详细的要求见图1：珩磨工序工艺附图。

从工艺图上我们知道，主轴孔的圆柱度要求为0.005mm,同轴度为0.03mm,为了保证缸孔的尺寸,缸孔要在孔的轴向分别为10mm、50mm、142mm 三个截面进行测量，在圆周方向要测量A、B两个方向，并且在三个截面当中，A向测量必须要保证：三个截面的的平均值与最小值的差要小于0.008mm,最大值与平均值的差小于0.008mm。

在B向的测量值必须保证：三个截面的的平均值与最小值的差要小于0.008mm,最大值与平均值的差小于0.008mm。

要达到以上的表面质量要求，当然选择合适的珩磨砂条是很重要的，但是网纹的角度、宽度、TP值等比较重要的指标光靠砂条是不能满足的，必须要有合适的珩磨冲程，冲程速度，珩磨主轴的回转速度以及砂条的进给精度，这些要素参数对于珩磨质量的保证起着至关重要的作用。

常见的珩磨缺陷和解决措施常见的珩磨缺陷和解决措施一、圆度误差超差圆度误差超差的主要原因是：（1）珩磨主轴（或导向套）与工件孔的对中误差过大，应调整主轴、导向套和工件孔的同轴度。

（2）夹具夹紧力过大或夹紧位置不当。

（3）孔壁不均匀，珩磨温度高或珩磨压力过大。

（4）工件内孔硬度和材质不均匀。

（5）冷却液供应不均匀，不充分，造成内孔表面冷热不均匀。

（6）珩磨前工序孔的圆度误差超过珩磨余量的1/4。

（7）珩磨头浮动链接过松，转速过高，转动惯量大。

（8）往复速度过高，油石与孔相互修整不够。

二、孔的直线度误差超差。

主要原因有：（1）珩磨油石或珩磨头太大，导向块设计不合理。

（2）珩磨前工序孔的直线度误差超差。

（3）珩磨浮动接头不灵活，影响珩磨头的导向性。

（4）工件的夹紧变形较大。

（5）夹具与主轴或导向套的对中性不好。

三、孔的尺寸超差1、珩磨时热量高看，冷却后尺寸变小其原因是：（1）珩磨余量过大，珩磨时间过长。

（2）珩磨头转速高，往复速度低。

（3）油石堵塞，自锐性差。

（4）珩磨微量进给太快，珩磨压力过大。

（5）油石磨料、粒度、组织选择不当。

（6）工件材料的可加工性差。

（7）冷却液不足或冷却性能差。

2、工艺系统不稳定，造成尺寸时大时小。

其原因有：(1)珩磨前工序孔的表面质量差，珩磨余量变化大。

(2)油石硬度不均匀，切削性能不稳定。

(3)珩磨前工序孔的表面有冷作硬化层，表面粗糙度的变化范围较大。

四、珩磨表面粗糙度达不到工艺要求其原因有：（1）油石粒度选择不合适。

（2）珩磨圆周速度太低，往复速度过高。

（3）精珩余量过小，珩磨时间短，或压力过大。

（4）珩磨切削液杂质多，粘度低，润滑性差，流量小。

（5）精珩前工序孔的表面质量太差。

（6）珩磨油石太硬，易堵塞油石表面。

（7）珩磨油石太软，精珩时沙粒易脱落，不起抛光作用。

（8）工件材质太软，应选较硬的或粒度较细的或注蜡的油石。

五、珩磨表面刮伤其原因是：（1）珩磨油石表面太硬，组织不均匀，油石表面堵塞后易积聚铁屑，而刮伤表面。
