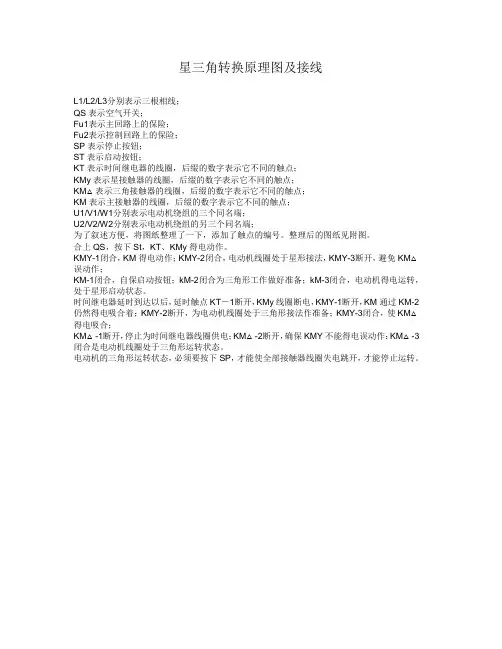

星三角转换原理图及接线
L1/L2/L3分别表示三根相线；
QS表示空气开关；
Fu1表示主回路上的保险；
Fu2表示控制回路上的保险；
SP表示停止按钮；
ST表示启动按钮；
KT表示时间继电器的线圈，后缀的数字表示它不同的触点；
KMy表示星接触器的线圈，后缀的数字表示它不同的触点；
KM△表示三角接触器的线圈，后缀的数字表示它不同的触点；
KM表示主接触器的线圈，后缀的数字表示它不同的触点；
U1/V1/W1分别表示电动机绕组的三个同名端；
U2/V2/W2分别表示电动机绕组的另三个同名端；
为了叙述方便，将图纸整理了一下，添加了触点的编号。
整理后的图纸见附图。
合上QS，按下St，KT、KMy得电动作。
KMY-1闭合，KM得电动作；KMY-2闭合，电动机线圈处于星形接法，KMY-3断开，避免KM△误动作；
KM-1闭合，自保启动按钮；kM-2闭合为三角形工作做好准备；kM-3闭合，电动机得电运转，处于星形启动状态。
时间继电器延时到达以后，延时触点KT－1断开，KMy线圈断电，KMY-1断开，KM通过KM-2仍然得电吸合着；KMY-2断开，为电动机线圈处于三角形接法作准备；KMY-3闭合，使KM△得电吸合；
KM△-1断开，停止为时间继电器线圈供电；KM△-2断开，确保KMY不能得电误动作：KM△-3闭合是电动机线圈处于三角形运转状态。
电动机的三角形运转状态，必须要按下SP，才能使全部接触器线圈失电跳开，才能停止运转。

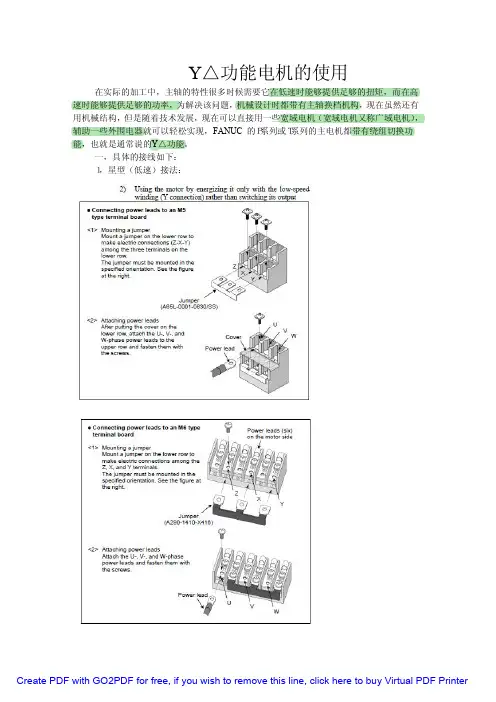

电气柜内接线图：
此图复制后放大很清楚。

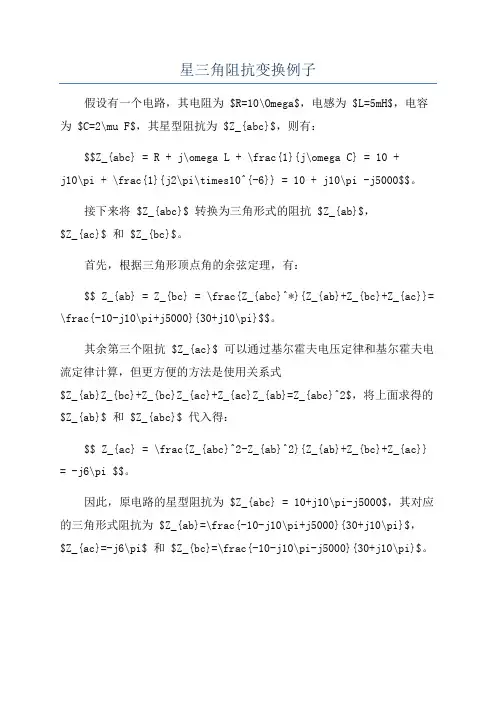

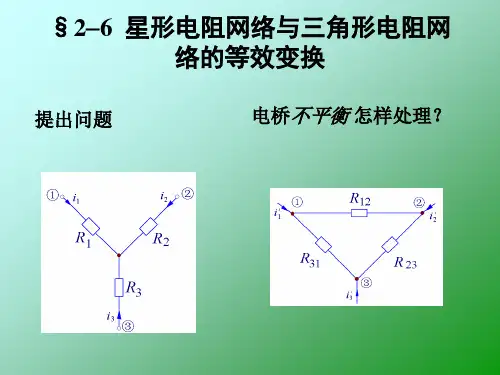

星三角阻抗变换例子
假设有一个电路，其电阻为 $R=10\Omega$，电感为 $L=5mH$，电容为 $C=2\mu F$，其星型阻抗为 $Z_{abc}$，则有：
$$Z_{abc} = R + j\omega L + \frac{1}{j\omega C} = 10 +
j10\pi + \frac{1}{j2\pi\times10^{-6}} = 10 + j10\pi -j5000$$。
接下来将 $Z_{abc}$ 转换为三角形式的阻抗 $Z_{ab}$，
$Z_{ac}$ 和 $Z_{bc}$。
首先，根据三角形顶点角的余弦定理，有：
$$ Z_{ab} = Z_{bc} = \frac{Z_{abc}^*}{Z_{ab}+Z_{bc}+Z_{ac}}= \frac{-10-j10\pi+j5000}{30+j10\pi}$$。
其余第三个阻抗 $Z_{ac}$ 可以通过基尔霍夫电压定律和基尔霍夫电流定律计算，但更方便的方法是使用关系式
$Z_{ab}Z_{bc}+Z_{bc}Z_{ac}+Z_{ac}Z_{ab}=Z_{abc}^2$，将上面求得的$Z_{ab}$ 和 $Z_{abc}$ 代入得：
$$ Z_{ac} = \frac{Z_{abc}^2-Z_{ab}^2}{Z_{ab}+Z_{bc}+Z_{ac}} = -j6\pi $$。
因此，原电路的星型阻抗为 $Z_{abc} = 10+j10\pi-j5000$，其对应的三角形式阻抗为 $Z_{ab}=\frac{-10-j10\pi+j5000}{30+j10\pi}$，$Z_{ac}=-j6\pi$ 和 $Z_{bc}=\frac{-10-j10\pi-j5000}{30+j10\pi}$。
星三角等效变换下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!星三角等效变换是电力系统中常用的一种电路分析方法，通过该方法可以将星形电路转化为三角形电路，从而简化复杂电路的分析。
感应电机定子绕组星三角等效电路变换下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!感应电机定子绕组星三角等效电路变换感应电机是一种常见的电动机类型，在工业生产中起着重要作用。

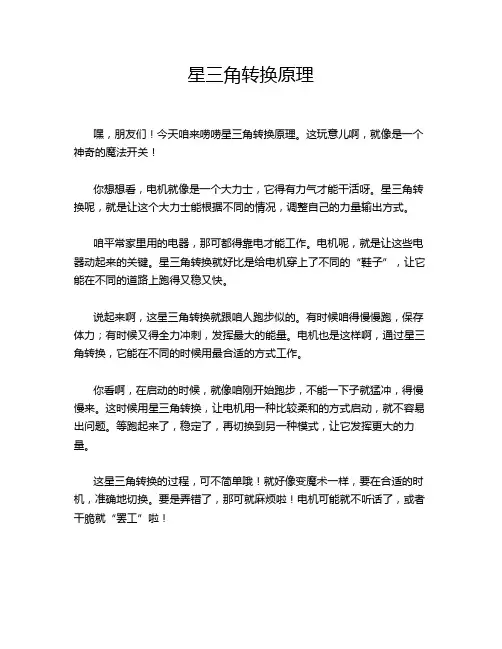

星三角转换原理嘿，朋友们！今天咱来唠唠星三角转换原理。
这玩意儿啊，就像是一个神奇的魔法开关！你想想看，电机就像是一个大力士，它得有力气才能干活呀。
星三角转换呢，就是让这个大力士能根据不同的情况，调整自己的力量输出方式。
咱平常家里用的电器，那可都得靠电才能工作。
电机呢，就是让这些电器动起来的关键。
星三角转换就好比是给电机穿上了不同的“鞋子”，让它能在不同的道路上跑得又稳又快。
说起来啊，这星三角转换就跟咱人跑步似的。
有时候咱得慢慢跑，保存体力；有时候又得全力冲刺，发挥最大的能量。
电机也是这样啊，通过星三角转换，它能在不同的时候用最合适的方式工作。
你看啊，在启动的时候，就像咱刚开始跑步，不能一下子就猛冲，得慢慢来。
这时候用星三角转换，让电机用一种比较柔和的方式启动，就不容易出问题。
等跑起来了，稳定了，再切换到另一种模式，让它发挥更大的力量。
这星三角转换的过程，可不简单哦！就好像变魔术一样，要在合适的时机，准确地切换。
要是弄错了，那可就麻烦啦！电机可能就不听话了，或者干脆就“罢工”啦！那这星三角转换到底是怎么做到的呢？其实啊，就是通过改变电机内部的接线方式。
就像是给电机的电路重新搭了一座桥，让电流走不同的路，从而实现不同的工作模式。
哎呀，这真的很神奇吧？咱平时可能都不太注意这些，但就是这些小小的原理，让我们的生活变得这么方便。
你说，要是没有星三角转换原理，那电机得多大动静才能启动啊？那咱家里的电器还不得嗡嗡响个不停，多烦人啊！所以啊，可别小看了这星三角转换原理，它可是在默默地为我们服务呢！它就像一个幕后英雄，虽然我们看不到它，但它却一直在努力工作，让我们的生活更加美好。
总之呢，星三角转换原理真的是太重要啦！它让电机变得更加智能、更加高效，也让我们的生活变得更加便捷。
下次你再看到那些呼呼转的电机，可别忘了这里面还有星三角转换原理的功劳哦！。
三角形星形变换的条件引言三角形星形变换是一种常见的图形变换方法，它可以通过改变三角形的形状和位置来创建各种不同的星形图案。
本文将深入探讨三角形星形变换的条件，包括三角形的特性以及变换所需满足的条件。
三角形的特性在开始讨论三角形星形变换的条件之前，我们先来回顾一下三角形的基本特性。
1.三角形是由三条线段组成的封闭图形。
2.三角形有三个顶点和三条边。
3.三角形的三条边可以是等边、等腰或一般三角形。
三角形星形变换的条件三角形星形变换是通过改变三角形的形状和位置来创建星形图案。
为了实现这种变换，我们需要满足以下条件：1. 三角形的形状三角形的形状对于星形变换非常重要。
以下是一些常见的三角形形状：•等边三角形：三条边长度相等的三角形。
•等腰三角形：两条边长度相等的三角形。
•直角三角形：其中一个角为90度的三角形。
•钝角三角形：其中一个角大于90度的三角形。
•锐角三角形：其中所有角都小于90度的三角形。
不同形状的三角形在星形变换中会产生不同的结果，因此选择合适的三角形形状是实现变换的第一步。
2. 三角形的位置三角形的位置也是实现星形变换的关键。
以下是一些常见的三角形位置：•顶点在中心：三角形的顶点位于图形的中心位置。
•顶点在边上：三角形的顶点位于图形的边上，可以是顶点分别位于三条边的中点或者顶点分别位于三条边的端点。
•顶点在角上：三角形的顶点位于图形的角上，可以是顶点分别位于三个角的中点或者顶点分别位于三个角的顶点。
不同位置的三角形在星形变换中会产生不同的效果，因此选择合适的三角形位置是实现变换的第二步。
3. 星形图案的数量和大小三角形星形变换可以创建不同数量和大小的星形图案。
以下是一些常见的星形图案：•单个星形：只有一个星形图案。
•多个星形：有多个星形图案，可以是同样大小或者不同大小。
•大小不等的星形：有多个星形图案，大小不相同。
根据需求，可以选择合适的星形图案数量和大小，以实现想要的效果。
结论三角形星形变换是一种通过改变三角形的形状和位置来创建星形图案的方法。

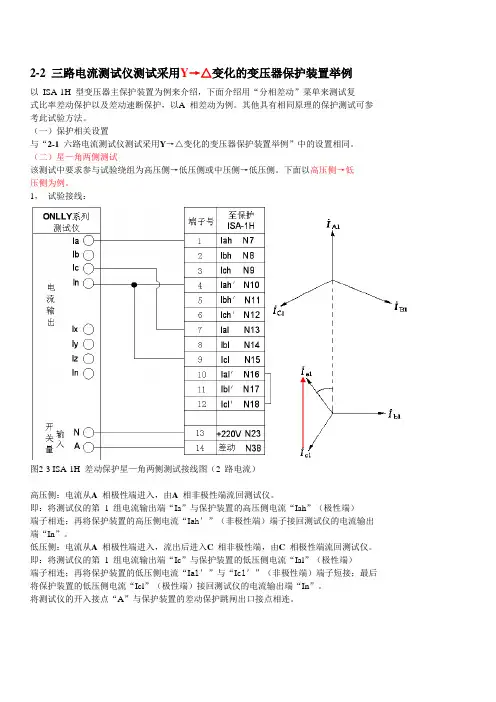

2-2 三路电流测试仪测试采用Y→△变化的变压器保护装置举例以ISA-1H 型变压器主保护装置为例来介绍，下面介绍用“分相差动”菜单来测试复式比率差动保护以及差动速断保护，以A 相差动为例。
