电机星三角启动电路及起动时间计算

星三角启动时间的确定计算公式：（容量开方×2）+4 （秒）一、口诀电机起动星三角，起动时间好整定；容量开方乘以二，积数加四单位秒。

电机起动星三角，过载保护热元件；整定电流相电流，容量乘八除以七。

二、容量计算发电机容量为200KVA时，计算KW， 200×0.8＝160KW0.8为功率因数（范围0.7-0.9，通常取0.8），即cosφ＝0.8（1）、计算电机容量功率KW÷功率因数0.8，例如37KW÷0.8＝46.25KVA（2）、计算星三角启动转换时间46.25开方√2（根号2）＝6.800735≈6.801 6.801×2+4＝17.602≈17.6秒。

（3）、说明由于电机负荷多种多样，启动转换时间需要根据实际进行调整，不能一味的套用公式计算，在实际中会出现偏差，甚至因此造成启动失败！三、实际操作时可以按照以下方法进行设定：1.空载或负荷较轻时，按下启动按钮后观测启动电流，随着电机转速上升电流会逐渐减小，到某一值时不再下降，此时即为Y转△的最佳时间。

（保险起见可以再多加2秒）2.负荷较重时，Y起力矩只有△的1/3，电机转速达到一定程度后停止上升，距离额定转速还有一定差距，此时启动电流往往在额定电流1.2倍以上，这种状态下不及时转换，有害无益！电机转速可能下降，热继电器可能动作，造成启动失败！四、电机为什么要采用星三角启动？星三角启动一般用在较大功率电机和较重负载的启动中。

目的是为了减小电机启动时对电网产生的冲击波动，从而影响到其他用电设备的正常工作，电机全压启动时的电流为额定电流的4-7倍，可见冲击非常大。

对于电源容量小，负荷重的电网冲击尤为严重。

五、Y-△启动过程中，Y接法的实际含义是什么？电动机的每相组绕由△接法时承压380变为Y接法时承压220，限制了启动电流的同时，启动力矩也被降低为正常时1/3左右。

电器可能动作，造成启动失败！六、三相异步电动机星三角启动的使用条件1.当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法；2.该方法是：在电机启动时将电机接成星型接线,当电机启动成功后再将电机改接成三角型接线（通过双投开关迅速切换）；3.因电机启动电流与电源电压成正比,此时电网提供的启动电流只有全电压启动电流的1 /3 ，因此其启动力矩也只有全电压启动力矩的1/3。

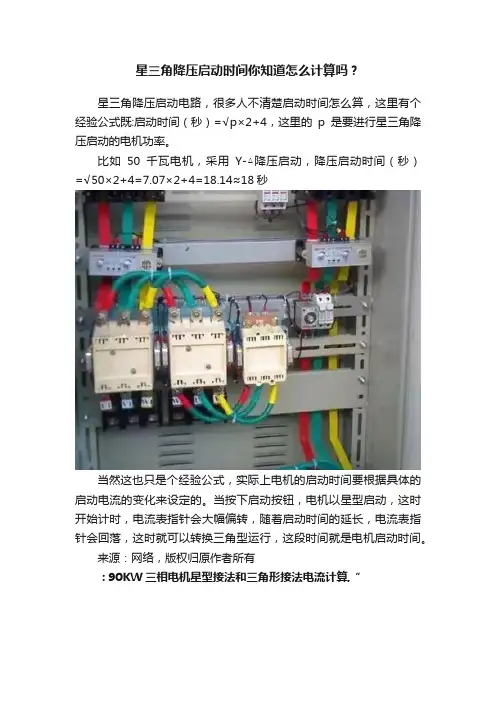

星三角降压启动时间你知道怎么计算吗？
星三角降压启动电路，很多人不清楚启动时间怎么算，这里有个经验公式既:启动时间（秒）=√p×2+4，这里的p是要进行星三角降压启动的电机功率。

比如50千瓦电机，采用Y-△降压启动，降压启动时间（秒）=√50×2+4=7.07×2+4=18.14≈18秒
当然这也只是个经验公式，实际上电机的启动时间要根据具体的启动电流的变化来设定的。

当按下启动按钮，电机以星型启动，这时开始计时，电流表指针会大幅偏转，随着启动时间的延长，电流表指针会回落，这时就可以转换三角型运行，这段时间就是电机启动时间。

来源：网络，版权归原作者所有
：90KW三相电机星型接法和三角形接法电流计算,“。

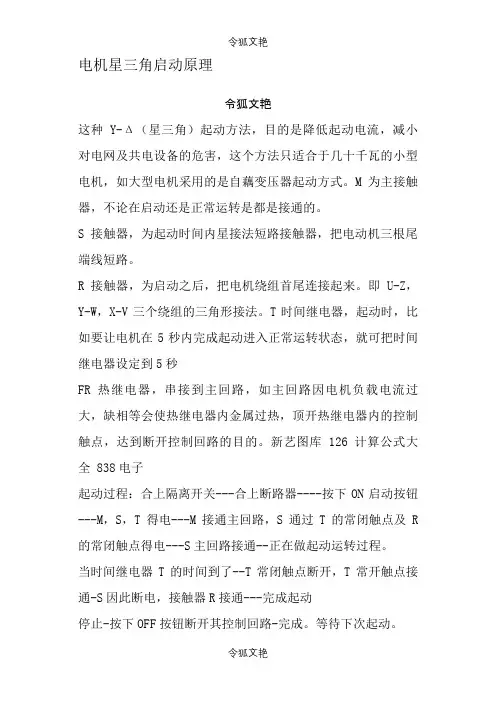

电机星三角启动原理令狐文艳这种Y-Δ（星三角）起动方法，目的是降低起动电流，减小对电网及共电设备的危害，这个方法只适合于几十千瓦的小型电机，如大型电机采用的是自藕变压器起动方式。

M为主接触器，不论在启动还是正常运转是都是接通的。

S接触器，为起动时间内星接法短路接触器，把电动机三根尾端线短路。

R接触器，为启动之后，把电机绕组首尾连接起来。

即U-Z，Y-W，X-V三个绕组的三角形接法。

T时间继电器，起动时，比如要让电机在5秒内完成起动进入正常运转状态，就可把时间继电器设定到5秒FR热继电器，串接到主回路，如主回路因电机负载电流过大，缺相等会使热继电器内金属过热，顶开热继电器内的控制触点，达到断开控制回路的目的。

新艺图库 126计算公式大全 838电子起动过程：合上隔离开关---合上断路器----按下ON启动按钮---M，S，T得电---M接通主回路，S通过T的常闭触点及R 的常闭触点得电---S主回路接通--正在做起动运转过程。

当时间继电器T的时间到了--T常闭触点断开，T常开触点接通-S因此断电，接触器R接通---完成起动停止-按下OFF按钮断开其控制回路-完成。

等待下次起动。

接触器R，S各有一个常闭触点与R，S互相牵制，是防止接触器主触点粘连，而引起短路事故而设的互锁电路。

M为主接触器，不论在启动还是正常运转是都是接通的。

S接触器，为起动时间内星接法短路接触器，把电动机三根尾端线短路。

R接触器，为启动之后，把电机绕组首尾连接起来。

即U-Z，Y-W，X-V三个绕组的三角形接法。

T时间继电器，起动时，比如要让电机在5秒内完成起动进入正常运转状态，就可把时间继电器设定到5秒FR热继电器，串接到主回路，如主回路因电机负载电流过大，缺相等会使热继电器内金属过热，顶开热继电器内的控制触点，达到断开控制回路的目的。

电脑桌面壁纸 126计起动过程：合上隔离开关---合上断路器----按下ON启动按钮---M，S，T 得电---M接通主回路，S通过T的常闭触点及R的常闭触点得电---S主回路接通--正在做起动运转过程。

星三角启动电路图此种接法只适合于电动机正常运行时为三角型联接。

所需主要元器件：三个交流接触器，一个热继电器，一个时间继电器，启动、停止按钮各一，熔断器两个。

三个接触器作用：一个为主电路接通电源，一个为Y型启动，一个为△启动。

时间继电器作用：通过设定确定星型到三角型转换的时间，需要延时触点。

热继电器作用：提供过载保护。

熔断器作用：为电动机提供短路保护。

了解Y--△这是一种降压启动方式，适用的电机有局限性，能降多少压，怎么个算法，看下面的：可以看到通过Y--△，能够实现降压启动，降压起动时的电流为直接启动时的1/3。

下面重点巩固一下接线方式，这个看过很多次，也画过很多次，过了一段时间，今天再画时，又有些健忘了。

无奈，继续加强。

先来看一下主接线图。

Y-△启动的话，先要星型启动的话，肯定KM和 KM -Y 先要启动，之后KM -Y要停下来，KM要一直得电，不然没电源肯定不行，KM和KM-△要一直运行，到正常运行。

接下来看下控制回路图吧：根据上面一次回路的分析，再看这个控制回路，很简单的，按下启动按钮SB2，主回路电源启动，KM线圈得电，其常开触点闭合，实现自保持，SB2复归；下面的时间继电器线圈回路和KM-Y线圈回路也接通，这时Y型启动已经实现，通过时间继电器时间的整定，Y型回路的时间继电器NC（常闭）触点得电后要延时打开，使Y启动保持住，而△回路KT的NO（常开）触点得电后要延时闭合，使得△型回路不得电，同时Y型启动的接触器常闭接点对△回路有闭锁（Y-△两回路都要有闭锁）。

整定时间到后，时间继电器的常开触点瞬时闭合，接通△型回路，KM-△线圈得电，其常开触点闭合，起保持作用，而其常闭触点断开，切断Y型启动回路，同时另一个常闭触点使得KT时间继电器回路断开，KT 线圈失电，常闭瞬时复归，常开也复归，电机此时已经处于正常运行状态，实现了降压启动。

这里最需要注意的就是时间继电器的触点，带有延时的触点，是得电延时还是失电延时，一定要记牢才行，这里也是从网上学到的一个口诀，记住了也就好处理了。

45kw星三角启动电流计算
要计算45kw星三角启动电流，我们可以按照以下步骤进行：
首先，我们需要知道电动机的额定功率和额定电压。

根据题目，电动机的额定功率为45kW。

其次，我们需要确定电动机的功率因数。

通常情况下，电动机
的功率因数为0.8到0.9之间。

在这里，我们假设功率因数为0.85。

接下来，我们可以使用以下公式来计算星三角启动电流：
星型连接电流（I星）= 1/√3 P / (U Cosθ)。

其中，P为电动机的额定功率（单位为kW），U为电动机的额
定电压（单位为V），Cosθ为功率因数。

根据题目中提供的数据，我们可以进行如下计算：
I星= 1/√3 45 / (U 0.85)。

这里需要注意的是，星型连接电流是电动机在星型连接时的启动电流。

在实际应用中，电动机在启动时会产生较大的启动电流，因此在选择电动机的起动器时需要考虑到这一因素，以确保起动器能够承受电动机的启动电流。

综上所述，通过以上公式和计算步骤，我们可以得到45kW星三角启动电流的计算结果。

希望这个回答能够帮到你。

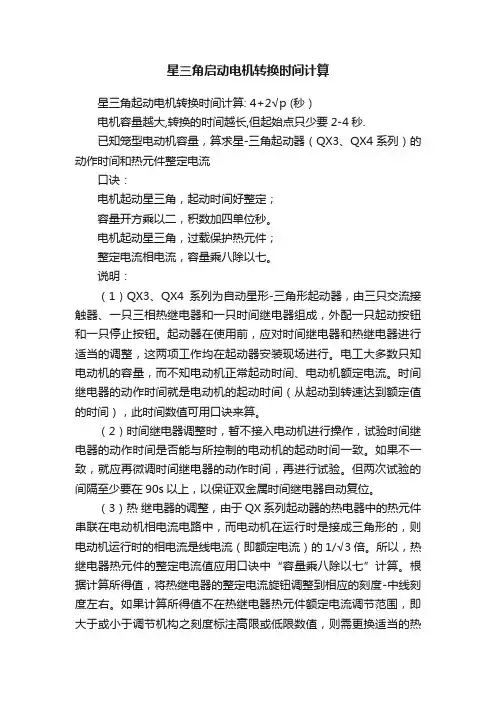

星三角启动电机转换时间计算星三角起动电机转换时间计算: 4+2√p (秒）电机容量越大,转换的时间越长,但起始点只少要2-4秒.已知笼型电动机容量，算求星-三角起动器（QX3、QX4系列）的动作时间和热元件整定电流口诀：电机起动星三角，起动时间好整定；容量开方乘以二，积数加四单位秒。

电机起动星三角，过载保护热元件；整定电流相电流，容量乘八除以七。

说明：（1）QX3、QX4系列为自动星形-三角形起动器，由三只交流接触器、一只三相热继电器和一只时间继电器组成，外配一只起动按钮和一只停止按钮。

起动器在使用前，应对时间继电器和热继电器进行适当的调整，这两项工作均在起动器安装现场进行。

电工大多数只知电动机的容量，而不知电动机正常起动时间、电动机额定电流。

时间继电器的动作时间就是电动机的起动时间（从起动到转速达到额定值的时间），此时间数值可用口诀来算。

（2）时间继电器调整时，暂不接入电动机进行操作，试验时间继电器的动作时间是否能与所控制的电动机的起动时间一致。

如果不一致，就应再微调时间继电器的动作时间，再进行试验。

但两次试验的间隔至少要在90s以上，以保证双金属时间继电器自动复位。

（3）热继电器的调整，由于QX系列起动器的热电器中的热元件串联在电动机相电流电路中，而电动机在运行时是接成三角形的，则电动机运行时的相电流是线电流（即额定电流）的1/√3倍。

所以，热继电器热元件的整定电流值应用口诀中“容量乘八除以七”计算。

根据计算所得值，将热继电器的整定电流旋钮调整到相应的刻度-中线刻度左右。

如果计算所得值不在热继电器热元件额定电流调节范围，即大于或小于调节机构之刻度标注高限或低限数值，则需更换适当的热继电器，或选择适当的热元件。

75KW水泵与75KW风机的启动时间是一样？就没有差别？75KW水泵Y/△启动时间最多10秒就够了，75KW风机Y/△启动时间也是10秒？实际的启动转换时间是与负载的转动惯量相关，即惯性大小，惯性大，时间长，反之时间短。

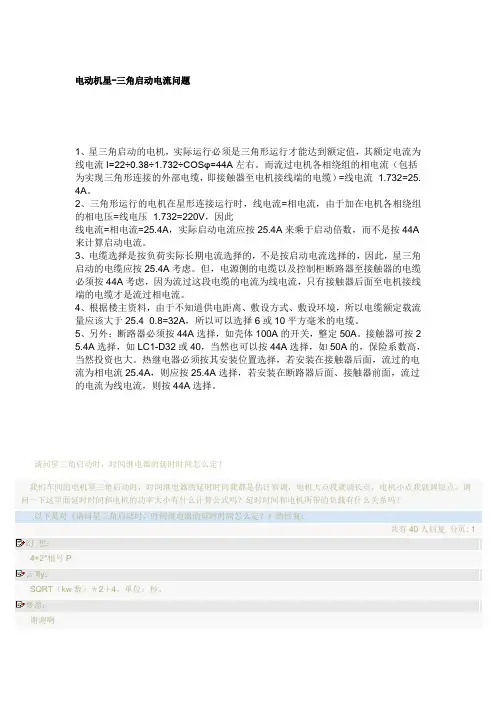

电动机星-三角启动电流问题1、星三角启动的电机，实际运行必须是三角形运行才能达到额定值，其额定电流为线电流I=22÷0.38÷1.732÷COSφ=44A左右。

而流过电机各相绕组的相电流（包括为实现三角形连接的外部电缆，即接触器至电机接线端的电缆）=线电流÷1.732=25.4A。

2、三角形运行的电机在星形连接运行时，线电流=相电流，由于加在电机各相绕组的相电压=线电压÷1.732=220V，因此线电流=相电流=25.4A，实际启动电流应按25.4A来乘于启动倍数，而不是按44A来计算启动电流。

3、电缆选择是按负荷实际长期电流选择的，不是按启动电流选择的，因此，星三角启动的电缆应按25.4A考虑。

但，电源侧的电缆以及控制柜断路器至接触器的电缆必须按44A考虑，因为流过这段电缆的电流为线电流，只有接触器后面至电机接线端的电缆才是流过相电流。

4、根据楼主资料，由于不知道供电距离、敷设方式、敷设环境，所以电缆额定载流量应该大于25.4÷0.8=32A，所以可以选择6或10平方毫米的电缆。

5、另外：断路器必须按44A选择，如壳体100A的开关，整定50A。

接触器可按25.4A选择，如LC1-D32或40，当然也可以按44A选择，如50A的，保险系数高，当然投资也大。

热继电器必须按其安装位置选择，若安装在接触器后面，流过的电流为相电流25.4A，则应按25.4A选择，若安装在断路器后面、接触器前面，流过的电流为线电流，则按44A选择。

幻云梦盈：我有一只小小鸟：力元小仪：梦雷：HALOEPROM孤冰一雪：蚊舞双拳：bby千山独步：徐小峰：afeig梦雷：陈二诚：潜水艇xmlhg66我有一只小小鸟：jiayan电检修：HLTW梦雷：工控追求：lyp19有一台380V 22KW电动机采用星-三角启动。

请教：要确定三个交流接触器的电流应该怎么计算？如能写出计算过程更感谢！相关站中站：接触器软起动电动机专题不是在前进中累死,就是在等待饿死!推荐: 急购：箱式变压器、高低压开关柜、塑壳断路器、户外灯具……如有意向，请联系我！！酒城电工帐号：huanahu等级：上等兵积分：504经验：762留言[引用] 2007-07-19 10:25:11.0第2楼1、星三角启动的电机，实际运行必须是三角形运行才能达到额定值，其额定电流为线电流I=22÷0.38÷1.732÷COSφ=44A左右。

星三角启动时间确定以及启动电流计算方法步骤星三角启动时间的确定计算公式：（容量开方×2）+4 （秒）一、口诀电机起动星三角，起动时间好整定；容量开方乘以二，积数加四单位秒。

电机起动星三角，过载保护热元件；整定电流相电流，容量乘八除以七。

二、容量计算发电机容量为200KVA时，计算KW，200×0.8＝160KW 0.8为功率因数（范围0.7-0.9，通常取0.8），即cosφ＝0.8（1）、计算电机容量功率KW÷功率因数0.8，例如37KW÷0.8＝46.25KVA（2）、计算星三角启动转换时间46.25开方√2（根号2）＝6.800735≈6.801 6.801×2+4＝17.602≈17.6秒。

（3）、说明由于电机负荷多种多样，启动转换时间需要根据实际进行调整，不能一味的套用公式计算，在实际中会出现偏差，甚至因此造成启动失败！三、实际操作时可以按照以下方法进行设定：1.空载或负荷较轻时，按下启动按钮后观测启动电流，随着电机转速上升电流会逐渐减小，到某一值时不再下降，此时即为Y转△的最佳时间。

（保险起见可以再多加2秒）2.负荷较重时，Y起力矩只有△的1/3，电机转速达到一定程度后停止上升，距离额定转速还有一定差距，此时启动电流往往在额定电流1.2倍以上，这种状态下不及时转换，有害无益！电机转速可能下降，热继电器可能动作，造成启动失败！四、电机为什么要采用星三角启动？星三角启动一般用在较大功率电机和较重负载的启动中。

目的是为了减小电机启动时对电网产生的冲击波动，从而影响到其他用电设备的正常工作，电机全压启动时的电流为额定电流的4-7倍，可见冲击非常大。

对于电源容量小，负荷重的电网冲击尤为严重。

五、Y-△启动过程中，Y接法的实际含义是什么？电动机的每相组绕由△接法时承压380变为Y接法时承压220，限制了启动电流的同时，启动力矩也被降低为正常时1/3左右。

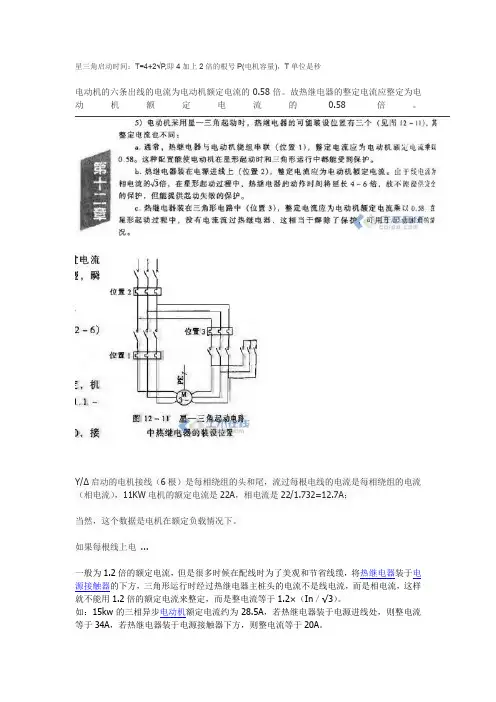

星三角启动时间：T=4+2√P,即4加上2倍的根号P(电机容量)，T单位是秒
电动机的六条出线的电流为电动机额定电流的0.58倍。

故热继电器的整定电流应整定为电动机额定电流的0.58倍。

Y/Δ启动的电机接线（6根）是每相绕组的头和尾，流过每根电线的电流是每相绕组的电流（相电流），11KW电机的额定电流是22A，相电流是22/1.732=12.7A；
当然，这个数据是电机在额定负载情况下。

如果每根线上电 ...
如：查电工手册，可知30KW单相异步电机的额定电流为56.9A,如果没有电工手册，也可根据一个KW两安培来估算。

星三角降压起动电路中，热继电器与主接触器相接。

主接触器中所流过的电流仅为电动机额定电流的0.557倍。

故热继电器的整定电流为电机额定电流的0.557倍。

考虑的实际运行的情况，可以适当增大或减小。

设电机的额定电流为Ie,星三角降压起动电路中，热继电器与主接触器相接。

主接触器中所流过的电流仅为电动机Ie的0.557倍（即三角型线电流的1/√３）。

故热继电器的整定电流为电机额定电流的0.557倍。

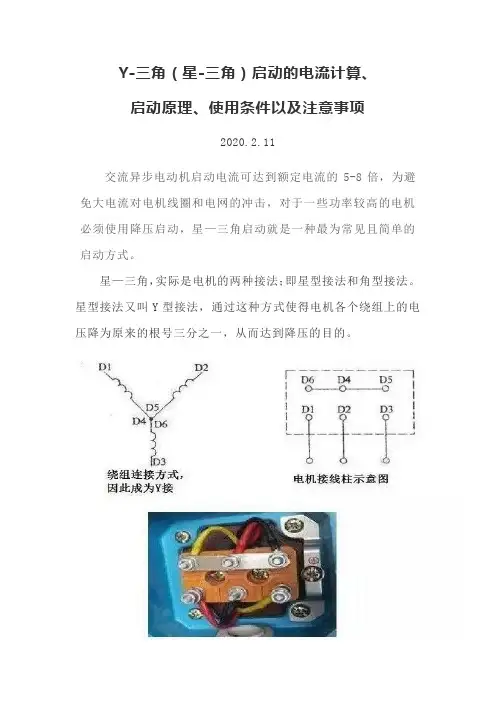

Y-三角（星-三角）启动的电流计算、启动原理、使用条件以及注意事项2020.2.11交流异步电动机启动电流可达到额定电流的5-8倍，为避免大电流对电机线圈和电网的冲击，对于一些功率较高的电机必须使用降压启动，星—三角启动就是一种最为常见且简单的启动方式。

星—三角，实际是电机的两种接法；即星型接法和角型接法。

星型接法又叫Y型接法，通过这种方式使得电机各个绕组上的电压降为原来的根号三分之一，从而达到降压的目的。

三角形接法则可以保持原本的电压，使电机工作在额定状态下。

在星角启动中，这两种接法组合到一起使用，即启动时使用星型接法，达到降压启动的目的，保护电网和电机。

启动后使用三角形接法，使得电机在额定电压下工作。

通常这种接法的切换由一个特定的控制电路自动完成，也可以通过PLC完成。

明白了星角启动的原理，我们再来看看实际控制原理图。

需要的电器元件有，断路器，熔断器，接触器，继电器，延时继电器等等。

星角启动的主回路有两种，对应的控制回路也是不同的。

下面为大家介绍一下星三角启动的电流计算、启动原理、使用条件以及注意事项。

▎星三角启动的电流计算1、星三角启动的电机（以22KW为例），实际运行必须是三角形运行才能达到额定值，其额定值电流为线电流I=22÷0.38÷1.732÷COSφ=44A左右。

而流过电机各相绕组的相电流（包括为实现三角形连接的外部电缆，即接触器至电机线端的电缆）=线电流÷1.732=25.4A。

2、三角形运行的电机在星形连接运行时，线电流=相电流，由于加在电机各相绕组的相电压=线电压÷1.732=220V，因此线电流=相电流=25.4A，实际启动电流应按25.4A来乘以启动倍数，而不是按44A来计算启动电流。

3、电缆的选择是按负荷实际长期电流选择的，不是按启动电流选择的，因此，星三角启动的电缆应按25.4A来考虑。

但，电源侧的电缆以及控制柜断路器至接触器的电缆必须按44A考虑，因为流过这段电缆的电流为线电流，只有接触器后至电机接线端的电缆才是流过相电流。

星三角启动电流计算公式
我们需要了解星型电机和三相电路的基本概念。

星型电机是一种常见的三相异步电动机，由三个绕组组成，分别连接到三个相位。

三相电路是由三个交流电源组成，每个电源之间的相位差为120度。

在启动电流计算中，我们希望知道星型电机在启动时所需要的电流大小。

这个电流大小与电压、电阻和电感等因素有关。

而星三角启动电流计算公式能够帮助我们准确地计算出启动电流的数值。

星三角启动电流计算公式可以表示为：
I_star = I_delta / sqrt(3)
其中，I_star代表星型电机的启动电流，I_delta代表三角型电机的启动电流。

这个公式的推导过程相对复杂，首先需要通过欧姆定律和基尔霍夫定律来建立三相电路的方程组，然后利用复数运算和三角变换的相关知识，将三相电路转化为等效的单相电路。

最后，通过计算等效单相电路的电流大小，得到星型电机的启动电流。

在实际应用中，星三角启动电流计算公式可以帮助工程师们合理设计电路，预测电机启动时的电流情况，以便选择合适的电源和保护设备。

同时，这个公式也可以用于故障诊断和电机性能评估等方面。

需要注意的是，星三角启动电流计算公式中的参数需要准确无误地输入，包括电压、电阻、电感等数值。

此外，公式的应用条件也需要符合实际情况，比如电机的额定电压和额定功率等。

总结起来，星三角启动电流计算公式是一种重要的电路计算工具，可以帮助我们准确地计算星型电机的启动电流。

通过合理应用这个公式，我们可以更好地设计和优化电路，提高电机的性能和效率，为工程实践提供有力的支持。

电机星、三角启动电路及起动时间计算
电机星三角起动电路图如下：
合上电源开关QF，按下按钮SB2,使KM1得电并自锁，随即KM3得电，电动机接成星形，接入三相电源进行降压启动。

在KM3得电的同时，时间继电器KT得电，经过一段时间延时后，KT的常闭触点断开，KM3失电，同时KT的常开触点闭合，KM2得电自锁，电动机绕组接成三角形全压运行。

当KM2得电后，KM2的常闭触点断开，使KT 断电，避免时间继电器长期工作，KM2,KM3常闭触点为互锁触点，以防止同时接成星形和三角形造成电源短路。

时间继电器时间调节即起动时间，可用下式计算：
式中tst----电动机正常起动时间，s
Pe----电动机额定功率，kW,
此计算公式简单，为便于记忆，可编为口诀：
星三角启动电机，整定时间的计算：
容量开方乘以二，积数加四单位秒。

例：一台380VY200L-430kW电动机，用星三角起动，计算时间继电器动作时间（电动机正常起动时间）
郭少雷
2016年11月25日。

星三角启动时间计算公式(一)
星三角启动时间
1. 什么是星三角启动时间
星三角启动时间，也称为星形启动时间，是指一种电动机起动方式。

它主要应用于大功率或高转矩的电动机起动。

星三角启动时间是
指从电动机开始起动到稳态运行所经历的时间。

2. 计算公式
星三角启动时间可以通过以下公式进行计算：
T = (2/3) * T_star + T_delta
其中： - T为星三角启动时间； - T_star为电动机从起动转为
星型连接的时间； - T_delta为电动机由星型连接转为三角形连接的
时间。

3. 举例解释
假设一个电动机的星型连接时间为5秒，三角形连接时间为2秒，那么该电动机的星三角启动时间可以通过计算公式进行计算：T = (2/3) * 5 + 2
= + 2
= 秒
因此，该电动机的星三角启动时间为秒。

4. 总结
星三角启动时间是指电动机从起动到稳态运行所经历的时间，可以通过计算公式进行计算。

了解星三角启动时间对于选择合适的电动机起动方式和调整启动参数非常重要。

星三角降压启动--(时间继电器控制) 星三角降压启动是指电动机启动时，把定子绕组接成星形，以降低启动电压，限制启动电流；等电动机启动后，再把定子绕组改接成三角形，使电动机全压运行.
下图所示为时间继电器自动控制星三角降压启动电路图。

该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。

时间继电器KT作控制星形降压启动时间和完成星三角自动切换用
先合上电源开关QS：
按下SB2→时间继电器KT线圈通电、KM3线圈通电→KM3互锁触头分断、KM3主触头闭合、KM3动合触头闭合→KM线圈通电、KM自锁触头闭合自锁、KM主触头闭合→电动机M接成星形降压启动，当M转速上升到一定数值，KT线圈断电.KT常闭触头分断→KT常开触头闭合→KM3线圈断电→KM3主触头分断、KM3互锁触头闭合→KM2线圈通电→KM2主触头闭合→KM2互锁触头分断→对KM3互锁.电动机M接成三角形全压运行。
