三相电动机星三角降压启动控制电路图解
- 格式:doc
- 大小:118.13 KB
- 文档页数:4

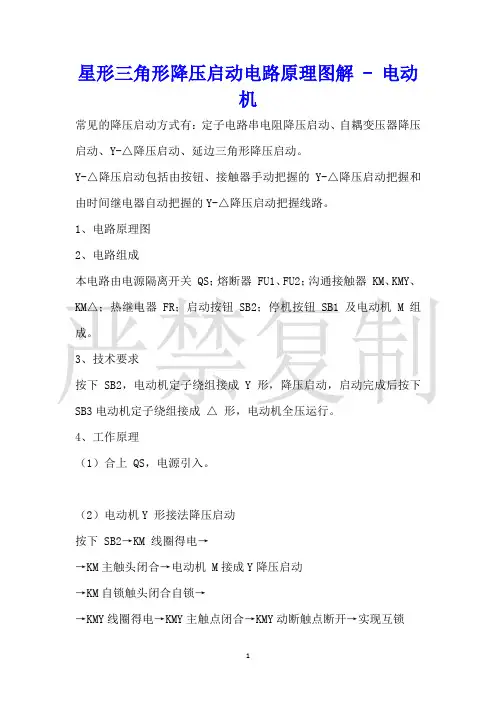

星形三角形降压启动电路原理图解 - 电动机常见的降压启动方式有:定子电路串电阻降压启动、自耦变压器降压启动、Y-△降压启动、延边三角形降压启动。
Y-△降压启动包括由按钮、接触器手动把握的Y-△降压启动把握和由时间继电器自动把握的Y-△降压启动把握线路。
1、电路原理图2、电路组成本电路由电源隔离开关 QS;熔断器 FU1、FU2;沟通接触器 KM、KMY、KM△;热继电器 FR;启动按钮SB2;停机按钮 SB1 及电动机 M 组成。
3、技术要求按下 SB2,电动机定子绕组接成 Y 形,降压启动,启动完成后按下SB3电动机定子绕组接成△形,电动机全压运行。
4、工作原理(1)合上 QS,电源引入。
(2)电动机Y 形接法降压启动按下 SB2→KM 线圈得电→→KM主触头闭合→电动机 M接成Y降压启动→KM自锁触头闭合自锁→→KMY线圈得电→KMY主触点闭合→KMY动断触点断开→实现互锁(3)电动机△形接法全压运行当电动机转速上升并接近额定值时按下 SB3→→SB3 常闭触头先断开→KMY 线圈失电→KMY主触头分断,解除 Y 形连接(KMY 互锁触点闭合)。
→SB3 常开触头后闭合→KM△线圈得电→→电动机 M 定子绕组接成△全压运行。
→KM△动断触头断开→实现互锁。
→KM△动合触点闭合→实现自锁。
(4)停止按下 SB1 电动机停止运行。
(5)停止使用时,断开电源开关 QS。
5、按钮、接触器把握 Y-△降压启动把握线路的缺点操作者必需在电动机起动结束后,按下全压运行按钮,才可进行工作。
若遗忘按下全压运行按钮而进行工作,将会烧毁电动机。
解决的方法利用时间继电器进行自动把握。

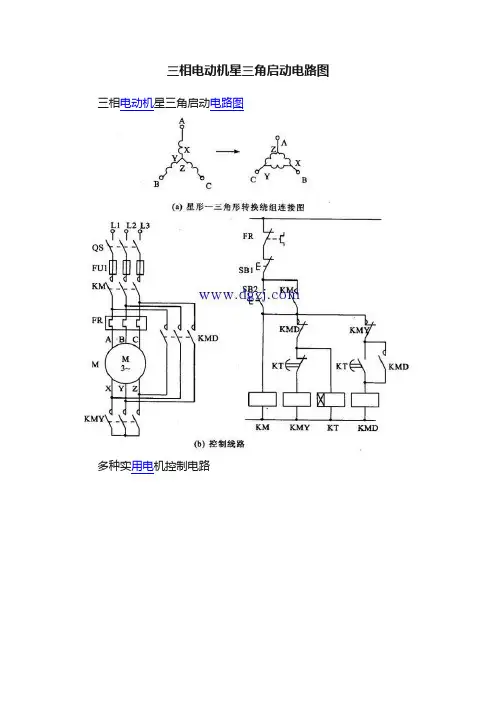

三相电动机星三角启动电路图三相电动机星三角启动电路图多种实用电机控制电路三相电动机改为单相运行让三相电动机在单相电源供电下运行,只需增加一只移相电容器即可实现。
虽然相对三相运行来说效率会降低,但在应急场合此办法还是可行的。
三相电动机改为单相运行的方法如下:对于星形接法的电动机,接线方法如左图;对于三角形接法的电动机,接线方法右图。
根据实践移相电容的容量数值上应约等于0.07与电动机功率之积,如电动机功率为150瓦,所选电容器的容量应约等于0.07 x 150=10.5微法,用两个日光灯电容器(4.75μF)并联即可满足要求。
如果电动机启动很快,而且听到较大的嗡嗡声,应减小电容器容量;如电动机启动缓慢,可适当增大电容器容量。
又如电源线由接a点改为接b点,则可改变电动机转向。
三相交流电动机改作发电机配电线路三相交流电动机通过外加电容器和动力(柴油机、水轮机等)拖动,可临时改为发电机,供照明或广播、小型农副产品加工机械使用。
外加电容器的联结外加电容器分为主电容器组相副电容器组。
主电容器组主要作用是使发电机在空载状态下能自激达到额定电压输出;副电容器组是在加载状态下保持输出电压稳定为额定值所必须附加的电容器。
主电容器组的联结方式应根据电容器的耐压值而定。
若电容器的耐压值为250V,则应接成丫形;若电容器的耐压值高于400V,则可接成△形。
使用时,为了达到规定的电容量,可采用多只电容器并联的方法,如下图所示。
副电容器的联结应根据负载情况而定。
下图是两款电动机改发电机的典型配电线路。
图a)是采用3kW以下三相交流电动机改发电机的配电线路,主要用于照明。
电路中,G是电动机改用的发电机,采用丫形联结。
主电容器Cl-C3采用△形联结,副电容器C4-Cg分别并联在三路照明灯ELl-EL3(负载)上。
S为电压表PV的转换开关。
图b)是大功率电动机改发电机的配电线路,除能用于照明外,还可作为小型电动机(感性负载)的动力电源。
电动机星三角降压启动控制电路图文详解今天学习三相异步电动机Y-△降压起动控制电路。
共有四个任务:了解降压起动的原因;掌握电动机定子绕组的连接方式;掌握Y-△降压起动控制电路的组成;理解Y-△降压起动控制电路工作原理。
那为什么要降压起动?三相异步电动机全压起动时电源电压全部施加在三相绕组上,起动电流为额定电流的4~7倍,电动机功率较大时将导致电源变压器输出电压下降,从而导致电动机起动困难,影响同一线路中其他电器的正常工作。
为了减小三相异步电动机直接起动电流,通常将电压适当降低后,加到电动机定子绕组上进行起动,待电动机起动运转后,再恢复到额定电压运行。
降压起动达到了减小起动电流的目的。
Y-△降压起动时,定子绕组接成Y形,当电动机转速接近额定转速时再换接成△形联结。
Y-△降压起动有一定局限,适合△形联结、容量较大电动机,空载、轻载起动。
我们来看一下电动机定子绕组的联结方式,电动机定子绕组分为星形和三角形两种联结方式。
星形联结把U、V、W三相绕组首端U1、V1、W1分别与电源相连,尾端U2、V2、W2连成一点,接线盒端口按图U2、V2、W2短接,形成星形联结。
三角形联结把三相绕组按顺序首尾相连,U2与V1相连,V2与W1相连,W2与U1相连后接电源,接线盒端口按图连接,形成三角形联结。
Y-△降压起动控制电路的主电路是在自锁电路主电路基础上增加KM△和KMY两个交流接触器。
通过对电动机U1、V1、W1、U2、V2、W2的连接形成星形和三角形联结。
KMY主触点短接后把电动机U2、V2、W2连成一点实现星形联结,KM△主触点把接线端口U1接W2、V1接U2、W1接V2成三角形联结。
KM、KMY主触点闭合时电动机星形联结。
KM、KM△主触点闭合时电动机三角形联结。
最后通过控制电路对主电路KM、KMY、KM△主触点的控制,实现电动机星形起动,三角形运行。
我们来看一下控制电路的组成。
分析电路时重点注意KM自锁触点、KM△自锁触点,复合按钮SB2联锁触点、KMY和KM△联锁触点在电路中的作用。
星三角形降压启动原理1.当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法;2.该方法是:在电机启动时将电机接成星型接线,当电机启动成功后再将电机改接成三角型接线(通过双投开关迅速切换);3.因电机启动电流与电源电压成正比,此时电网提供的启动电流只有全电压启动电流的1/3 ,但启动力矩也只有全电压启动力矩的1/3。
星三角启动,属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的。
所以不能一概而以电机功率的大小来确定是否需采用星三角启动,还的看是什么样的负载,一般在需要启动时负载轻运行时负载重尚可采用星三角启动,一般情况下鼠笼型电机的启动电流是运行电流的5—7倍,而对电网的电压要求一般是正负10%(我记忆中)为了不形成对电网电压过大的冲击所以要采用星三角启动,一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动。
只有鼠笼型电机才采用星三角启动。
一家之言,姑且听之.本人在实际使用过程中,发现需星三角降压启动的电机从11KW开始就有需要的,如风机、在启动时11KW电流在7-9倍(100)A左右,按正常配置的热继电器根本启动不了,(关风门也没用)热继电器配大了又起不了保护电机的作用,所以建议用降压启动。
而在一些启动负荷较小的电机上,由于电机到达恒速时间短,启动时电流冲击影响较小,所以在30KW左右的电机,选用1.5倍额定电流的断路器直接启动,长期工作一点问题都没有。
星三角降压启动的电动机三相绕组共有六个外接端子:A-X、B-Y、C-Z (以下以额定电压380V的电机为例)星形启动:X-Y-Z相连,A、B、C三端接三相交流电压380V,此时每相绕组电压为220,较直接加380V启动电流大为降低,避免了过大的启动电流对电网形成的冲击。
此时的转矩相对较小,但电动机可达到一定的转速。
角形运行:经星形启动电动机持续一段时间(约几十秒钟)达到一定的转速后,电器开关把六个接线端子转换成三角形连接并再次接到380V电源时每相绕组电压为380V,转矩和转速大大提高,电动机进入额定条件下的运行过程。
星三角降压启动电路图-Y—△降压起动控制线路在以前变频器、软启动器等电子设备价格比较贵,技术比较落后的时候是一个最常用的的电工电路,随着科技的发展,这种启动方式有逐步被淘汰的趋势,但是该启动电路中应用的基本电路中的互锁、自锁、延时继电器,电机的绕组接法等对于刚刚接触电路的朋友是一个很好的教材,下面就根据星三角降压启动电路图给大家介绍一下星三角降压启动电路的工作过程以及电流电压关系。
1、首先介绍一下图纸中各个元器件的符号L1/L2/L3分别表示三根相线;QS表示空气开关;Fu1表示主回路上的保险;Fu2表示控制回路上的保险;SP表示停止按钮;ST表示启动按钮;KT表示时间继电器的线圈,后缀的数字表示它不同的触点;KMy表示星接触器的线圈,后缀的数字表示它不同的触点;KM△表示三角接触器的线圈,后缀的数字表示它不同的触点;KM表示主接触器的线圈,后缀的数字表示它不同的触点;U1/V1/W1分别表示电动机绕组的三个同名端;U2/V2/W2分别表示电动机绕组的另三个同名端;2、下面介绍一下工作过程合上QS,按下St,KT、KMy得电动作。
KMY-1闭合,KM得电动作;KMY-2闭合,电动机线圈处于星形接法,KMY-3断开,KMY 和KM△互锁避免KM△误动作;KM-1闭合,自锁启动按钮;kM-2闭合为三角形工作做好准备;kM-3闭合,电动机得电运转,处于星形启动状态。
时间继电器延时到达以后,延时触点KT-1断开,KMy线圈断电,KMY-1断开,KM通过KM-2仍然得电吸合着;KMY-2断开,为电动机线圈处于三角形接法作准备;KMY-3闭合,使KM△得电吸合;KM△-1断开,停止为时间继电器线圈供电;KM△-2断开,确保KMY不能得电误动作:KM△-3闭合是电动机线圈处于三角形运转状态。
电动机的三角形运转状态,必须要按下SP停止按钮,才能使全部接触器线圈失电跳开,才能停止运转。
3、星三角降压启动中的电压电流关系星启动时:电机每个线圈上的电压是220V电流I星=U星/Z三角启动:电机每个线圈上的电压是380VI角=U/角ZI星/I角=U星/U角=220/380;星型启动的电压约为三角形启动的1/3。
三相电动机星三角降压启动控制电路图解————————————————————————————————作者:————————————————————————————————日期:三相电动机星三角降压启动控制电路图解文章目录▪接触器控制星三角降压启动▪时间继电器自动星三角降压启动星三角(星形-三角形)降压启动是指电动机启动时,把定子绕组接成星形,以降低启动电压,限制启动电流;等电动机启动后,再把定子绕组改接成三角形,使电动机全压运行。
凡事在正常运行时定子绕组作三角形连接的异步电动机,均可采用这种星三角降压启动方式。
接触器控制星三角降压启动如右图所示是用按钮和接触器控制的星三角降压启动的控制电路。
该线路使用了三个接触器、一个热继电器和三个按钮。
接触器KM作引入电源用,接触器KMy和KM△分别作星形启动用和三角形运行用,SB1是启动按钮,SB2是星~三角转换按钮,SB3是停止按钮,熔断器FU1作为主电路的短路保护,熔断器FU2作为控制电路的短路保护,FR作过载保护。
电路的工作原理如下:先合上电源开关SQ:电动机星形(Y)连接降压启动:按下SB1→接触器KM和KMy线圈通电→KM自锁触头闭合自锁、KMy互锁触头分断对KM△的互锁、KM主触头闭合、KMy主触头闭合→电动机M接成星形(Y)降压启动。
电动机三角形(△)连接全压运行:当电动机转速上升到接近额定值时,按下SB2→SB2动合触头闭合、SB2动断触头先分断→接触器KMy线圈断电→KMy互锁触头恢复闭合、KMy主触头分断→KM△线圈通电→KM△互锁触头分断对KMy互锁、KM△自锁触头闭合自锁、KM△主触头闭合→电动机M接成三角形全压运行。
停止时按下SB3按钮即可。
时间继电器自动星三角降压启动下图所示为时间继电器自动控制星三角降压启动电路图。
该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。
时间继电器KT作控制星形降压启动时间和完成星三角自动切换用,其他电器的作用和上个线路中相同。
星三角形降压启动原理1。
当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法;2.该方法是:在电机启动时将电机接成星型接线,当电机启动成功后再将电机改接成三角型接线(通过双投开关迅速切换);3。
因电机启动电流与电源电压成正比,此时电网提供的启动电流只有全电压启动电流的1/3 ,但启动力矩也只有全电压启动力矩的1/3。
星三角启动,属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的。
所以不能一概而以电机功率的大小来确定是否需采用星三角启动,还的看是什么样的负载,一般在需要启动时负载轻运行时负载重尚可采用星三角启动,一般情况下鼠笼型电机的启动电流是运行电流的5—7倍,而对电网的电压要求一般是正负10%(我记忆中)为了不形成对电网电压过大的冲击所以要采用星三角启动,一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动。
只有鼠笼型电机才采用星三角启动.一家之言,姑且听之。
本人在实际使用过程中,发现需星三角降压启动的电机从11KW开始就有需要的,如风机、在启动时11KW电流在7—9倍(100)A左右,按正常配置的热继电器根本启动不了,(关风门也没用)热继电器配大了又起不了保护电机的作用,所以建议用降压启动。
而在一些启动负荷较小的电机上,由于电机到达恒速时间短,启动时电流冲击影响较小,所以在30KW左右的电机,选用1.5倍额定电流的断路器直接启动,长期工作一点问题都没有。
星三角降压启动的电动机三相绕组共有六个外接端子:A-X、B-Y、C—Z(以下以额定电压380V的电机为例)星形启动:X-Y—Z相连,A、B、C三端接三相交流电压380V,此时每相绕组电压为220,较直接加380V启动电流大为降低,避免了过大的启动电流对电网形成的冲击。
此时的转矩相对较小,但电动机可达到一定的转速。
角形运行:经星形启动电动机持续一段时间(约几十秒钟)达到一定的转速后,电器开关把六个接线端子转换成三角形连接并再次接到380V电源时每相绕组电压为380V,转矩和转速大大提高,电动机进入额定条件下的运行过程。
电机星三角降压启动原理电路图分析及实物接线图,一步步详解下图所示为异步电动机、星三角起动控制电路图,此种接法只适合于电动机正常运行时为三角型联接。
所需主要元器件:三个交流接触器,一个热继电器,一个时间继电器,启动、停止按钮各一,熔断器两个三个接触器作用:一个为主电路接通电源,一个为Y型启动,一个为△启动。
时间继电器作用:通过设定确定星型到三角型转换的时间,需要延时触点。
热继电器作用:提供过载保护。
熔断器作用:为电动机提供短路保护。
星形——三角形降压启动控制电动机起动时,把定子绕组接成星形,以降低起动电压,减小起动电流;待电动机起动后,再把定子绕组改接成三角形,使电动机全压运行。
Y—△起动只能用于正常运行时为△形接法的电动机。
这是一种降压启动方式,适用的电机有局限性,能降多少压,怎么个算法,看下面图示。
可以看到通过Y--△,能够实现降压启动,降压起动时的电流为直接启动时的1/3。
下面重点巩固一下接线方式,这个看过很多次,也画过很多次,过了一段时间,今天再画时,又有些健忘了,无奈,继续加强。
先来看一下主接线图。
Y-△启动的话,先要星型启动的话,肯定KM和KM -Y 先要启动,之后KM -Y要停下来,KM要一直得电,不然没电源肯定不行,KM 和KM-△要一直运行,到正常运行。
接下来看下控制回路图吧:根据上面一次回路的分析,再看这个控制回路,很简单的,按下启动按钮SB2,主回路电源启动,KM线圈得电,其常开触点闭合,实现自保持,SB2复归;下面的时间继电器线圈回路和KM-Y线圈回路也接通,这时Y型启动已经实现,通过时间继电器时间的整定,Y型回路的时间继电器NC(常闭)触点得电后要延时打开,使Y启动保持住,而△回路KT的NO(常开)触点得电后要延时闭合,使得△型回路不得电,同时Y型启动的接触器常闭接点对△回路有闭锁(Y-△两回路都要有闭锁)。
整定时间到后,时间继电器的常开触点瞬时闭合,接通△型回路,KM-△线圈得电,其常开触点闭合,起保持作用,而其常闭触点断开,切断Y型启动回路,同时另一个常闭触点使得KT时间继电器回路断开,KT线圈失电,常闭瞬时复归,常开也复归,电机此时已经处于正常运行状态,实现了降压启动。
图解星三角降压启动电路,直观易懂,初学者收藏
星三角降压启动电路是继电器控制系统中比较经典的一个电路,初学的朋友可能觉得有点难度,下面咱们就用图解的方式讲解一下这个电路图。
图1
图1即为星三角降压启动电路图,QS为断路器,KM1主接触器,KM2星形连接接触器,KM3角形连接接触器,FR热继电器,KT时间继电器(通电延时型),SB1停止按钮,SB2启动按钮。
给图中带电部分标上颜色。
图2
图2,合上断路器QS。
图3
图3,按下启动按钮SB2,从图中红色线可以看出,主接触器KM1吸合,自保。
然后,电流同过KM3常闭、KT常闭到星形接触器KM2线圈,KM2吸合,同时时间继电器KT线圈也得电吸合。
KM1、KM2吸合将电机接成星形接法,启动。
KT吸合开始延时,比如设定延
时时间为10秒。
图4
图4, 延时10秒以后,KT常闭断开,常开闭合,KM2线圈失电释放,KM2常闭恢复闭合,图中可以看出,KM3线圈得电吸合,自保。
KM3常闭断开,KT线圈断电。
这时电机转换成角形连接运行。
完成了星三角启动。
三相电动机星三角降压启动控制电路图解
文章目录
▪接触器控制星三角降压启动
▪时间继电器自动星三角降压启动
星三角(星形-三角形)降压启动是指电动机启动时,把定子绕组接
成星形,以降低启动电压,限制启动电流;等电动机启动后,再把定子绕组改接成三角形,使电动机全压运行。
凡事在正常运行时定子绕组作三角形连接的异步电动机,均可采用这种星三角降压启动方式。
接触器控制星三角降压启动
如右图所示是用按钮和
接触器控制的星三角降压启动的控制电路。
该线路使用了三个接触器、一个热继电器和三个按钮。
接触器KM作引入电源用,接触器KMy
和KM△分别作星形启动用和三角形运行用,SB1是启动按钮,SB2
是星~三角转换按钮,SB3是停止按钮,熔断器FU1作为主电路的短路保护,熔断器FU2作为控制电路的短路保护,FR作过载保护。
电路的工作原理如下:先合上电源开关SQ:
电动机星形(Y)连接降压启动:按下SB1→接触器KM和KMy线圈通电→KM自锁触头闭合自锁、KMy互锁触头分断对KM△的互锁、KM主触头闭合、KMy主触头闭合→电动机M接成星形(Y)降压启动。
电动机三角形(△)连接全压运行:当电动机转速上升到接近额定值时,按下SB2→SB2动合触头闭合、SB2动断触头先分断→接触器KMy线圈断电→KMy互锁触头恢复闭合、KMy主触头分断→KM△线圈通电→KM△互锁触头分断对KMy互锁、KM△自锁触头闭合自锁、KM△主触头闭合→电动机M接成三角形全压运行。
停止时按下SB3按钮即可。
时间继电器自动星三角降压启动
下图所示为时间继电器自动控制星三角降压启动电路图。
该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。
时间继电器KT作控制星形降压启动时间和完成星三角自动切换用,其他电器的作用和上个线路中相同。
线路的工作原理如下:先合上电源开关QS:
按下SB1→时间继电器KT线圈通电、KMy线圈通电→KMy互锁触头分断、KMy主触头闭合、KMy动合触头闭合→KM线圈通电→KMy 常开触头分断、KM自锁触头闭合自锁、KM主触头闭合→电动机M 接成星形降压启动,当M转速上升到一定数值,KT常闭触头分断→KMy线圈断电→KMy主触头分断,接触y互锁、KMy互锁触头闭合→KM△线圈通电→KM△主触头闭合→电动机M接成三角形全压运行;KM△互锁触头分断→对KMy互锁、KT线圈断电→KT常闭触头瞬时闭合。
停止时按下SB2即可。
该线路中,接触器KMy通电以后,通过KMy的常开辅助触头使接触器KM通电动作,这样KMy的主触头是在无负载的情况下进行闭合的,故可严惩接触器KMy主触头的使用寿命。
