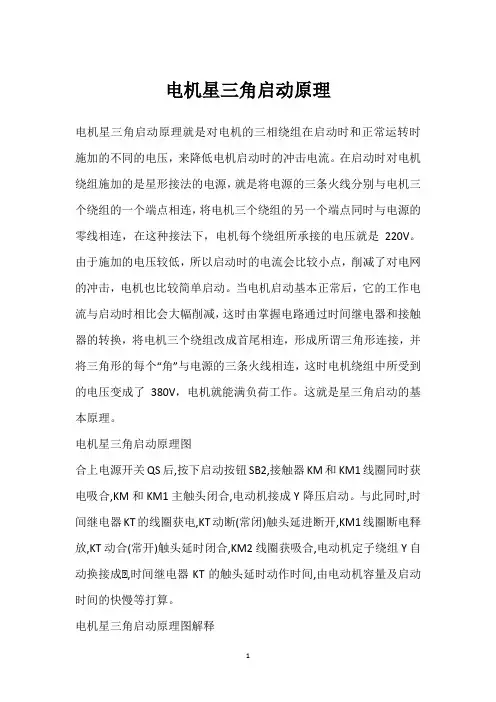

电机星三角启动的原理图及讲解

三相异步电动机星三角启动电气把握图详解 - 电动机三相异步电动机星三角启动电气把握图详解1.一次图画法：（1）（2）均可表示星三角的一次图画法形式。

2.星三角启动：（1）启动过程：就是先星型启动（"Y型启动"），经过时间继电器切换到三角形（"△型启动"）。

（2）为什么叫星三角起动？其实是三相异步电动机定子绕组的接线，先接成星（Y）型，再切换后接成三角(△)型，如下图图注：（1）U1表示绕组首端，U2表示绕组末端，其他类推。

（2）星型和三角形上下两个图是一样的，红色线表示连接起来（3）三角形要首尾相接（3）怎样接通切换？1.利用接触器和时间继电器，这里的接触器分别用途：主用的KM,Y型用的KM,△型用的KM（这里并不是说有专用的这种Y△接触器,而是说这接触器用来实现怎么样的把握功能）时间继电器：通电延时型时间继电器2.起动过程：按下起动按钮rarr;接触器动作接成星型rarr;经过时间继电器延时rarr;切换到三角型.（4）一，二次原理图主KM：从按下启动按钮时会始终吸合的接触器。

YKM：星型启动时吸合，切换三角形时不吸合middot; KM：星型启动时不吸合，切换三角形时吸合（1）我们要记住星三角起动过程：1.按下起动按钮2.主KM和YKM接触器吸合，星型起动3.经过时间继电器延时4.切断YKM，并接通△KM，切换到三角型.（2）通电延时型时间继电器：通电后，在设定的时间后才动作，和接触器一样，有线圈，常开触点，常闭触点，但这种通电延时型，不是马上动作，而是在你设定的时间后才动作。

例如：设定3秒，线圈通电后，常开常闭触点不会马上动作，要3秒钟时间到了才动作。

注：触点始终保持动作！！线圈断电后才复位！！！记住！下图挨次：线圈，常闭触点，常开触点挨次：线圈，常闭触点，常开触点（3）二次图详解①先看红色线，这一部分从起动按钮"SB1"开头，始终到零线是接通的，所以，当按下起动按钮时，KM1，KM3，KT均会接通！KM1帮助触点通过"自锁"，使电路始终得电，处于接通状态。

星形三角形降压启动电路原理图解 - 电动机常见的降压启动方式有：定子电路串电阻降压启动、自耦变压器降压启动、Y-△降压启动、延边三角形降压启动。

Y-△降压启动包括由按钮、接触器手动把握的Y-△降压启动把握和由时间继电器自动把握的Y-△降压启动把握线路。

1、电路原理图2、电路组成本电路由电源隔离开关 QS；熔断器 FU1、FU2；沟通接触器 KM、KMY、KM△；热继电器 FR；启动按钮SB2；停机按钮 SB1 及电动机 M 组成。

3、技术要求按下 SB2，电动机定子绕组接成 Y 形，降压启动，启动完成后按下SB3电动机定子绕组接成△形，电动机全压运行。

4、工作原理（1）合上 QS，电源引入。

（2）电动机Y 形接法降压启动按下 SB2→KM 线圈得电→→KM主触头闭合→电动机 M接成Y降压启动→KM自锁触头闭合自锁→→KMY线圈得电→KMY主触点闭合→KMY动断触点断开→实现互锁（3）电动机△形接法全压运行当电动机转速上升并接近额定值时按下 SB3→→SB3 常闭触头先断开→KMY 线圈失电→KMY主触头分断，解除 Y 形连接（KMY 互锁触点闭合）。

→SB3 常开触头后闭合→KM△线圈得电→→电动机 M 定子绕组接成△全压运行。

→KM△动断触头断开→实现互锁。

→KM△动合触点闭合→实现自锁。

（4）停止按下 SB1 电动机停止运行。

（5）停止使用时，断开电源开关 QS。

5、按钮、接触器把握 Y-△降压启动把握线路的缺点操作者必需在电动机起动结束后，按下全压运行按钮，才可进行工作。

若遗忘按下全压运行按钮而进行工作，将会烧毁电动机。

解决的方法利用时间继电器进行自动把握。

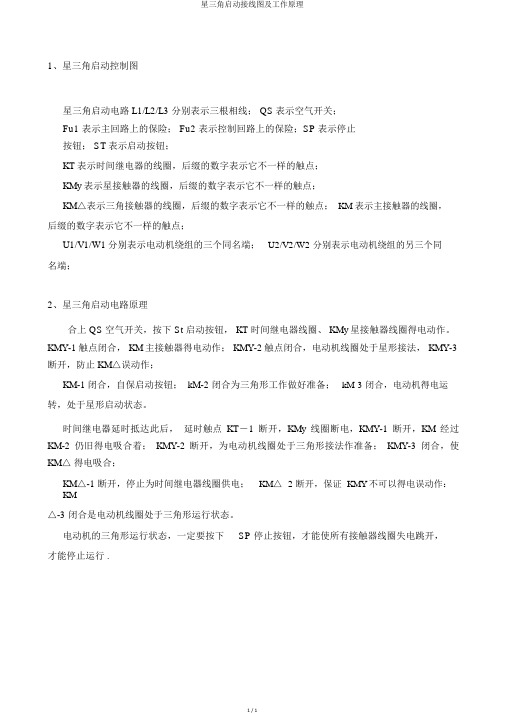

星三角启动接线图及工作原理
1、星三角启动控制图
星三角启动电路 L1/L2/L3 分别表示三根相线； QS表示空气开关；
Fu1 表示主回路上的保险； Fu2 表示控制回路上的保险；SP表示停止
按钮； ST表示启动按钮；
KT表示时间继电器的线圈，后缀的数字表示它不一样的触点；
KMy表示星接触器的线圈，后缀的数字表示它不一样的触点；
KM△表示三角接触器的线圈，后缀的数字表示它不一样的触点；KM 表示主接触器的线圈，
后缀的数字表示它不一样的触点；
U1/V1/W1分别表示电动机绕组的三个同名端；U2/V2/W2 分别表示电动机绕组的另三个同
名端；
2、星三角启动电路原理
合上 QS空气开关，按下 St 启动按钮， KT 时间继电器线圈、 KMy星接触器线圈得电动作。

KMY-1触点闭合， KM主接触器得电动作； KMY-2触点闭合，电动机线圈处于星形接法， KMY-3 断开，防止 KM△误动作；
KM-1闭合，自保启动按钮； kM-2 闭合为三角形工作做好准备；kM-3 闭合，电动机得电运转，处于星形启动状态。

时间继电器延时抵达此后，延时触点KT－1 断开，KMy线圈断电，KMY-1断开，KM经过KM-2 仍旧得电吸合着；KMY-2 断开，为电动机线圈处于三角形接法作准备；KMY-3闭合，使KM△得电吸合；
KM△-1 断开，停止为时间继电器线圈供电；KM△ -2 断开，保证 KMY不可以得电误动作：KM
△-3 闭合是电动机线圈处于三角形运行状态。

电动机的三角形运行状态，一定要按下SP 停止按钮，才能使所有接触器线圈失电跳开，
才能停止运行 .
1 / 1。

Y—△降压起动也称为星形—三角形降压起动，简称星三角降压起动。

这一线路的设计思想仍是按时间原则控制起动过程。

所不同的是，在起动时将电动机定子绕组接成星形，每相绕组承受的电压为电源的相电压（220V），减小了起动电流对电网的影响。

而在其起动后期则按预先整定的时间换接成三角形接法，每相绕组承受的电压为电源的线电压（380V），电动机进入正常运行。

凡是正常运行时定子绕组接成三角形的鼠笼式异步电动机，均可采用这种线路。

2.典型线路介绍定子绕组接成Y—△降压起动的自动控制线路如图所示。

图Y—△降压起动控制线路工作原理：按下起动按钮SB2，接触器KM1线圈得电，电动机M接入电源。

同时，时间继电器KT及接触器KM2线圈得电。

接触器KM2线圈得电，其常开主触点闭合，电动机M定子绕组在星形连接下运行。

KM2的常闭辅助触点断开，保证了接触器KM3不得电。

时间继电器KT的常开触点延时闭合；常闭触点延时继开，切断KM2线圈电源，其主触点断开而常闭辅助触点闭合。

接触器KM3线圈得电，其主触点闭合，使电动机M由星形起动切换为三角形运行。

停车按SB1 辅助电路断电各接触器释放` 电动机断电停车线路在KM2与KM3之间设有辅助触点联锁，防止它们同时动作造成短路；此外，线路转入三角接运行后，KM3的常闭触点分断，切除时间继电器KT、接触器KM2,避免KT、KM2线圈长时间运行而空耗电能，并延长其寿命。

三相鼠笼式异步电动机采用Y—△降压起动的优点在于：定子绕组星形接法时，起动电压为直接采用三角形接法时的1/3，起动电流为三角形接法时的1/3，因而起动电流特性好，线路较简单，投资少。

其缺点是起动转矩也相应下降为三角形接法的1/3，转矩特性差。

所以该线路适用于轻载或空载起动的场合。

另外应注意，Y—△联接时要注意其旋转方向的一致性。

电机-星三角启动（Start-up of Motor-Star-Triangle）是一种常见的电动机启动方式。

它的工作原理是通过改变电动机的接线方式来降低启动电流，从而保护电动机不受损坏。

下面我们来详细介绍电机-星三角启动的原理和图形表示。

一、星三角启动原理电机-星三角启动是一种降压启动方式，它通过在电动机内部连接三组线圈，每组线圈中的两头分别接到三相电源上。

当电机绕组接成星形时，绕组中的电流将减少为三角形接线时的1/3。

这种降压启动方式可以降低启动电流，从而保护电动机不受损坏。

当电机绕组接成星形时，三个线圈中的电流都是从各自的线圈末端流入，再从各自的线圈末端流出。

此时，三个线圈产生的磁场是互相垂直的，因此电动机转子的转动方向与线圈中的电流方向有关。

当电机绕组接成三角形时，三个线圈中的电流都是从各自的线圈头端流入，再从各自的线圈尾端流出。

此时，三个线圈产生的磁场是互相平行的，因此电动机转子的转动方向与线圈中的电流方向无关。

二、星三角启动图形表示电机-星三角启动的图形表示如下：1. 星形接线：* 星形接线是将三个线圈首端接在一起，作为公共端，三个线圈的尾端分别连接到三相电源上。

* 当电机绕组接成星形时，三个线圈产生的磁场是互相垂直的，因此电动机转子的转动方向与线圈中的电流方向有关。

2. 三角形接线：* 三角形接线是将三个线圈首尾相连，形成一个三角形，三个线圈的尾端分别连接到三相电源上。

* 当电机绕组接成三角形时，三个线圈产生的磁场是互相平行的，因此电动机转子的转动方向与线圈中的电流方向无关。

3. 星三角启动接线：* 星三角启动接线是将电机绕组接成星形和三角形之间的切换。

* 当电机绕组接成星形时，电动机启动时可以降低启动电流，从而保护电动机不受损坏。

当电机启动完成后，可以通过切换将绕组接成三角形，使电动机正常运行。

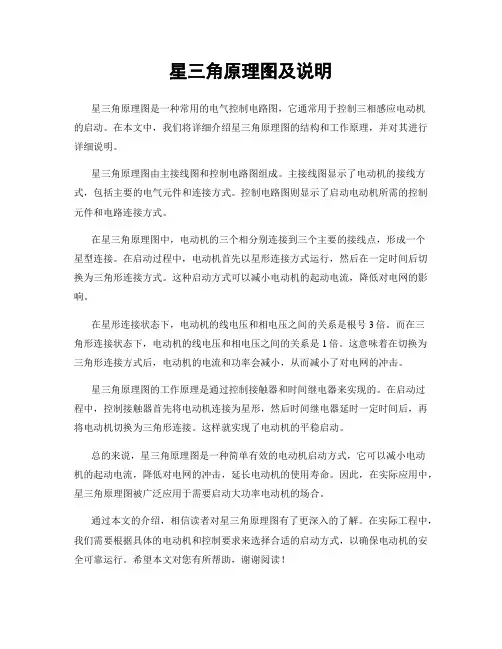

星三角原理图及说明星三角原理图是一种常用的电气控制电路图，它通常用于控制三相感应电动机的启动。

在本文中，我们将详细介绍星三角原理图的结构和工作原理，并对其进行详细说明。

星三角原理图由主接线图和控制电路图组成。

主接线图显示了电动机的接线方式，包括主要的电气元件和连接方式。

控制电路图则显示了启动电动机所需的控制元件和电路连接方式。

在星三角原理图中，电动机的三个相分别连接到三个主要的接线点，形成一个星型连接。

在启动过程中，电动机首先以星形连接方式运行，然后在一定时间后切换为三角形连接方式。

这种启动方式可以减小电动机的起动电流，降低对电网的影响。

在星形连接状态下，电动机的线电压和相电压之间的关系是根号3倍。

而在三角形连接状态下，电动机的线电压和相电压之间的关系是1倍。

这意味着在切换为三角形连接方式后，电动机的电流和功率会减小，从而减小了对电网的冲击。

星三角原理图的工作原理是通过控制接触器和时间继电器来实现的。

在启动过程中，控制接触器首先将电动机连接为星形，然后时间继电器延时一定时间后，再将电动机切换为三角形连接。

这样就实现了电动机的平稳启动。

总的来说，星三角原理图是一种简单有效的电动机启动方式，它可以减小电动机的起动电流，降低对电网的冲击，延长电动机的使用寿命。

因此，在实际应用中，星三角原理图被广泛应用于需要启动大功率电动机的场合。

通过本文的介绍，相信读者对星三角原理图有了更深入的了解。

在实际工程中，我们需要根据具体的电动机和控制要求来选择合适的启动方式，以确保电动机的安全可靠运行。

希望本文对您有所帮助，谢谢阅读！。

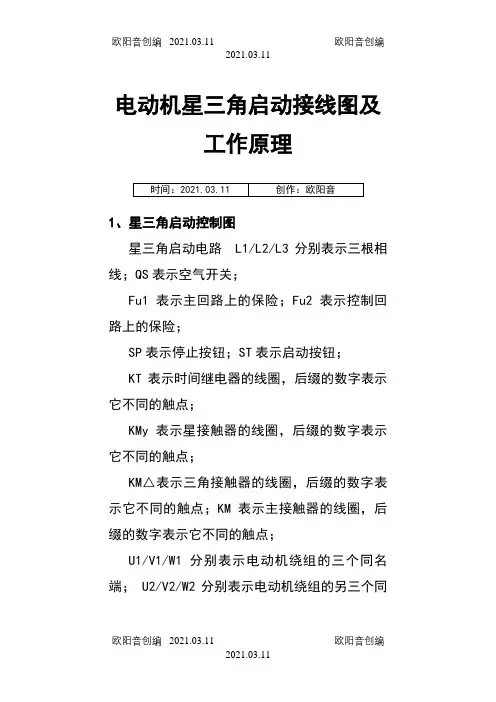

电动机星三角启动接线图及
工作原理
1、星三角启动控制图
星三角启动电路 L1/L2/L3分别表示三根相线；QS表示空气开关；
Fu1表示主回路上的保险；Fu2表示控制回路上的保险；
SP表示停止按钮；ST表示启动按钮；
KT表示时间继电器的线圈，后缀的数字表示它不同的触点；
KMy表示星接触器的线圈，后缀的数字表示它不同的触点；
KM△表示三角接触器的线圈，后缀的数字表示它不同的触点；KM表示主接触器的线圈，后缀的数字表示它不同的触点；
U1/V1/W1分别表示电动机绕组的三个同名端； U2/V2/W2分别表示电动机绕组的另三个同
名端；
2、星三角启动电路原理
合上QS空气开关，按下St启动按钮，KT 时间继电器线圈、KMy星接触器线圈得电动作。

KMY-1触点闭合，KM主接触器得电动作；KMY-2触点闭合，电动机线圈处于星形接法，KMY-3断开，避免KM△误动作；
KM-1闭合，自保启动按钮；kM-2闭合为三角形工作做好准备；kM-3闭合，电动机得电运转，处于星形启动状态。

时间继电器延时到达以后，延时触点KT－1断开，KMy线圈断电，KMY-1断开，KM通过KM-2仍然得电吸合着；KMY-2断开，为电动机线圈处于三角形接法作准备；KMY-3闭合，使KM△得电吸合；
KM△-1断开，停止为时间继电器线圈供电；KM△-2断开，确保KMY不能得电误动作：KM△-3闭合是电动机线圈处于三角形运转状态。

电动机的三角形运转状态，必须要按下SP 停止按钮，才能使全部接触器线圈失电跳开，
才能停止运转.。

电机星三角降压启动原理电路图分析上图所示为异步电动机星三角起动控制电路图，此种接法只适合于电动机正常运行时为三角型联接。

所需主要元器件：三个交流接触器、热继电器、时间继电器，启动、停止按钮各一，熔断器五个三个接触器作用：一个为主电路接通电源,一个为Y型启动，一个为△启动.时间继电器作用：通过设定确定星型到三角型转换的时间，需要延时触点。

热继电器作用：提供过载保护。

熔断器作用：为电动机提供短路保护。

星形——三角形降压启动控制电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。

Y—△起动只能用于正常运行时为△形接法的电动机。

这是一种降压启动方式，适用的电机有局限性，能降多少压，怎么个算法，看下面图示。

可以看到通过Y--△，能够实现降压启动，降压起动时的电流为直接启动时的1/3。

下面重点巩固一下接线方式，这个看过很多次，也画过很多次，过了一段时间，今天再画时，又有些健忘了，无奈，继续加强。

先来看一下主接线图。

Y-△启动的话，先要星型启动的话，肯定KM和 KM -Y 先要启动，之后KM -Y要停下来，KM要一直得电，不然没电源肯定不行，KM和KM-△要一直运行，到正常运行。

接下来看一下控制回路吧：根据上面一次回路的分析，再看这个控制回路，很简单的，按下启动按钮SB2，主回路电源启动，KM线圈得电，其常开触点闭合，实现自保持，SB2复归；下面的时间继电器线圈回路和KM-Y线圈回路也接通，这时Y型启动已经实现，通过时间继电器时间的整定，Y型回路的时间继电器NC（常闭）触点得电后要延时打开，使Y启动保持住，而△回路KT的NO（常开）触点得电后要延时闭合，使得△型回路不得电，同时Y型启动的接触器常闭接点对△回路有闭锁（Y-△两回路都要有闭锁）。

整定时间到后，时间继电器的常开触点瞬时闭合，接通△型回路，KM-△线圈得电，其常开触点闭合，起保持作用，而其常闭触点断开，切断Y型启动回路，同时另一个常闭触点使得KT时间继电器回路断开，KT线圈失电，常闭瞬时复归，常开也复归，电机此时已经处于正常运行状态，实现了降压启动。
