电机星三角启动的原理图及讲解

电机星三角启动原理
这种Y-Δ（星三角）起动方法，目的是降低起动电流，减小对电网及共电设备的危害，这个方法只适合于几十千瓦的小型电机，如大型电机采用的是自藕变压器起动方式。

M为主接触器，不论在启动还是正常运转是都是接通的。

S接触器，为起动时间内星接法短路接触器，把电动机三根尾端线短路。

R接触器，为启动之后，把电机绕组首尾连接起来。

即U-Z，Y-W，X-V三个绕组的三角形接法。

T时间继电器，起动时，比如要让电机在5秒内完成起动进入正常运转状态，就可把时间继电器设定到5秒。

FR热继电器，串接到主回路，如主回路因电机负载电流过大，缺相等会使热继电器内金属过热，顶开热继电器内的控制触点，达到断开控制回路的目的。

起动过程：合上隔离开关---合上断路器----按下ON启动按钮---M，S，T得电---M接通主回路，S通过T的常闭触点及R的常闭触点得电---S主回路接通--正在做起动运转过程。

当时间继电器T的时间到了--T常闭触点断开，T常开触点接通-S因此断电，接触器R接通---完成起动。

停止-按下OFF按钮断开其控制回路-完成。

等待下次起动。

原理图。

电动机星三角形起动控制电路原理图解
电动机星形—三角形起动控制电路
星形—三角形起动控制电路工作原理：
按起动按钮SB2，接触器KM1、KM3和时间继电器KT线圈得电吸合并自保，电动机星形（Y）接法起动。

当KT预定延时时间结束时，KM3线圈电路中的通电延时断开的动断触点断开，KM3断电释放，电动机星接（Y）起动结束。

此时，KM2线圈电路中的通电延时闭合的动合触点闭合。

KM2线圈得电吸合，电动机改为三角形（△）接法运转。

串联在接触器线圈KM3、KM2电路中的KM2、KM3辅助动合触点实现了电气联锁。

串联在控制电路中的FR动断触点，是在电动机过负载或
缺相过热时热继电器将控制电路自动断开，保护了电动机。

星形—三角形起动控制电路(2)
星形—三角形起动控制电路(3)
星形—三角形起动控制电路(3)工作原理：
按起动按钮SB2，接触器KM3、KM1和时间继电器KT线圈得电吸合并自保，电动机星形（Y）接法起动。

当KT预定延时时间结束时，KM3线圈电路中的通电延时断开的动断触点断开，KM3断电释放，电动机
星接（Y）起动结束，KM2线圈得电吸合，电动机改为三角形（△）接法运转。

串联在控制电路中的FR动断触点，是在电动机过负载或缺相过热时热继电器将控制电路自动断开，保护了电动机。

Y—△降压起动也称为星形—三角形降压起动，简称星三角降压起动。

这一线路的设计思想仍是按时间原则控制起动过程。

所不同的是，在起动时将电动机定子绕组接成星形，每相绕组承受的电压为电源的相电压（220V），减小了起动电流对电网的影响。

而在其起动后期则按预先整定的时间换接成三角形接法，每相绕组承受的电压为电源的线电压（380V），电动机进入正常运行。

凡是正常运行时定子绕组接成三角形的鼠笼式异步电动机，均可采用这种线路。

2.典型线路介绍定子绕组接成Y—△降压起动的自动控制线路如图所示。

图Y—△降压起动控制线路工作原理：按下起动按钮SB2，接触器KM1线圈得电，电动机M接入电源。

同时，时间继电器KT及接触器KM2线圈得电。

接触器KM2线圈得电，其常开主触点闭合，电动机M定子绕组在星形连接下运行。

KM2的常闭辅助触点断开，保证了接触器KM3不得电。

时间继电器KT的常开触点延时闭合；常闭触点延时继开，切断KM2线圈电源，其主触点断开而常闭辅助触点闭合。

接触器KM3线圈得电，其主触点闭合，使电动机M由星形起动切换为三角形运行。

停车按SB1 辅助电路断电各接触器释放` 电动机断电停车线路在KM2与KM3之间设有辅助触点联锁，防止它们同时动作造成短路；此外，线路转入三角接运行后，KM3的常闭触点分断，切除时间继电器KT、接触器KM2,避免KT、KM2线圈长时间运行而空耗电能，并延长其寿命。

三相鼠笼式异步电动机采用Y—△降压起动的优点在于：定子绕组星形接法时，起动电压为直接采用三角形接法时的1/3，起动电流为三角形接法时的1/3，因而起动电流特性好，线路较简单，投资少。

其缺点是起动转矩也相应下降为三角形接法的1/3，转矩特性差。

所以该线路适用于轻载或空载起动的场合。

另外应注意，Y—△联接时要注意其旋转方向的一致性。

电机星三角启动原理
电机星三角启动原理是一种将电动机从星型接线进行启动，然后在运行过程中切换到三角型接线的方法。

这种启动方式适用于较大功率的交流电动机。

电机星三角启动的原理如下：
1. 首先将电机的定子绕组的三个相线分别连接到电源的三个相线上，形成星型接线。

这种接线方式使得电机的起动电流较小。

2. 当电源通电后，通过控制器将三个相线的电压逐步增加到额定电压的三分之一，使电机旋转速度逐渐增加。

3. 待电机达到一定转速后，控制器切换电机的接线方式，将电机的三个相线重新连接成三角型接线。

这时电机的起动电流会增加，但由于转速已经达到一定值，所以电机能够顺利运行。

通过星三角启动方式，电机的起动电流相对较小，能够有效地减少对电网的冲击，避免了启动时电流过大造成的问题。

同时，由于电机在运行过程中能够实现平稳的切换到三角型接线，保证了电机运行的稳定性和可靠性。

需要注意的是，电机星三角启动方式适用于较大功率的交流电动机，在实际应用中需要根据电机的额定功率和负载特性进行选择和调整。

电机-星三角启动图及原理
当变压器容量不够，为了降低起动电流，电动机就得降压起动。

电动机降压起动的方法不一，如自耦变压器降压起动、星——三角降压起动、延边三角形降压起动、定子回路串电阻(或串电抗器)降压起动以及电动机的软启动等。

相对于其他起动方法中，定子电压只能按一定倍数降低，电动机的软启动可以通过控制晶闸管的导通角来控制定子的电压，使得定子电压从零开始逐渐升高至额定电压。

然而，我今天要讲的不是电动机的软启动，而是电动机的星形（三角形降压起动）。

仅供个人参考不得用于商业用途电动机星三角启动接线图及工作原理1、星三角启动控制图星三角启动电路 L1/L2/L3分别表示三根相线；QS表示空气开关；Fu1表示主回路上的保险；Fu2表示控制回路上的保险；SP表示停止按钮；ST表示启动按钮；KT表示时间继电器的线圈，后缀的数字表示它不同的触点；KMy表示星接触器的线圈，后缀的数字表示它不同的触点；KM△表示三角接触器的线圈，后缀的数字表示它不同的触点；KM表示主接触器的线圈，后缀的数字表示它不同的触点；U1/V1/W1分别表示电动机绕组的三个同名端； U2/V2/W2分别表示电动机绕组的另三个同名端；2、星三角启动电路原理合上QS空气开关，按下St启动按钮，KT时间继电器线圈、KMy星接触器线圈得电动作。

KMY-1触点闭合，KM主接触器得电动作；KMY-2触点闭合，电动机线圈处于星形接法，KMY-3断开，避免KM△误动作；KM-1闭合，自保启动按钮；kM-2闭合为三角形工作做好准备；kM-3闭合，电动机得电运转，处于星形启动状态。

时间继电器延时到达以后，延时触点KT－1断开，KMy线圈断电，KMY-1断开，KM通过KM-2仍然得电吸合着；KMY-2断开，为电动机线圈处于三角形接法作准备；KMY-3闭合，使KM△得电吸合；KM△-1断开，停止为时间继电器线圈供电；KM△-2断开，确保KMY不能得电误动作：KM △-3闭合是电动机线圈处于三角形运转状态。

电动机的三角形运转状态，必须要按下SP停止按钮，才能使全部接触器线圈失电跳开，才能停止运转.仅供个人参考仅供个人用于学习、研究；不得用于商业用途。

For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文不得用于商业用途。

1、星三角启动控制图
星三角启动电路 L1/L2/L3分别表示三根相线；QS表示空气开关；
Fu1表示主回路上的保险；Fu2表示控制回路上的保险；
SP表示停止按钮；ST表示启动按钮；
KT表示时间继电器的线圈，后缀的数字表示它不同的触点；
KMy表示星接触器的线圈，后缀的数字表示它不同的触点；
KM△表示三角接触器的线圈，后缀的数字表示它不同的触点；KM表示主接触器的线圈，后缀的数字表示它不同的触点；
U1/V1/W1分别表示电动机绕组的三个同名端； U2/V2/W2分别表示电动机绕组的另三个同名端；
2、星三角启动电路原理
合上QS空气开关，按下St启动按钮，KT时间继电器线圈、KMy星接触器线圈得电动作。

KMY-1触点闭合，KM主接触器得电动作；KMY-2触点闭合，电动机线圈处于星形接法，KMY-3断开，避免KM△误动作；
KM-1闭合，自保启动按钮；kM-2闭合为三角形工作做好准备；kM-3闭合，电动机得电运转，处于星形启动状态。

时间继电器延时到达以后，延时触点KT－1断开，KMy线圈断电，KMY-1断开，KM通过KM-2仍然得电吸合着；KMY-2断开，为电动机线圈处于三角形接法作准备；KMY-3闭合，使KM△得电吸合；
KM△-1断开，停止为时间继电器线圈供电；KM△-2断开，确保KMY不能得电误动作：KM △-3闭合是电动机线圈处于三角形运转状态。

电动机的三角形运转状态，必须要按下SP停止按钮，才能使全部接触器线圈失电跳开，才能停止运转.。

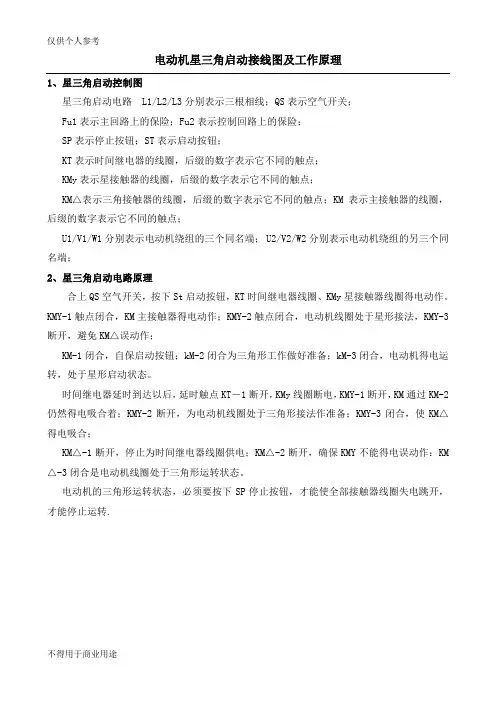

电动机星三角启动接线图及工作原理
1、星三角启动控制图
星三角启动电路 L1/L2/L3分别表示三根相线；QS表示空气开关；
Fu1表示主回路上的保险；Fu2表示控制回路上的保险；
SP表示停止按钮；ST表示启动按钮；
KT表示时间继电器的线圈，后缀的数字表示它不同的触点；
KMy表示星接触器的线圈，后缀的数字表示它不同的触点；
KM△表示三角接触器的线圈，后缀的数字表示它不同的触点；KM表示主接触器的线圈，后缀的数字表示它不同的触点；
U1/V1/W1分别表示电动机绕组的三个同名端； U2/V2/W2分别表示电动机绕组的另三个同名端；
2、星三角启动电路原理
合上QS空气开关，按下St启动按钮，KT时间继电器线圈、KMy星接触器线圈得电动作。

KMY-1触点闭合，KM主接触器得电动作；KMY-2触点闭合，电动机线圈处于星形接法，KMY-3断开，避免KM△误动作；
KM-1闭合，自保启动按钮；kM-2闭合为三角形工作做好准备；kM-3闭合，电动机得电运转，处于星形启动状态。

时间继电器延时到达以后，延时触点KT－1断开，KMy线圈断电，KMY-1断开，KM通过KM-2仍然得电吸合着；KMY-2断开，为电动机线圈处于三角形接法作准备；KMY-3闭合，使KM△得电吸合；
KM△-1断开，停止为时间继电器线圈供电；KM△-2断开，确保KMY不能得电误动作：KM△-3闭合是电动机线圈处于三角形运转状态。

电动机的三角形运转状态，必须要按下SP停止按钮，才能使全部接触器线圈失电跳开，才能停止运转.。
