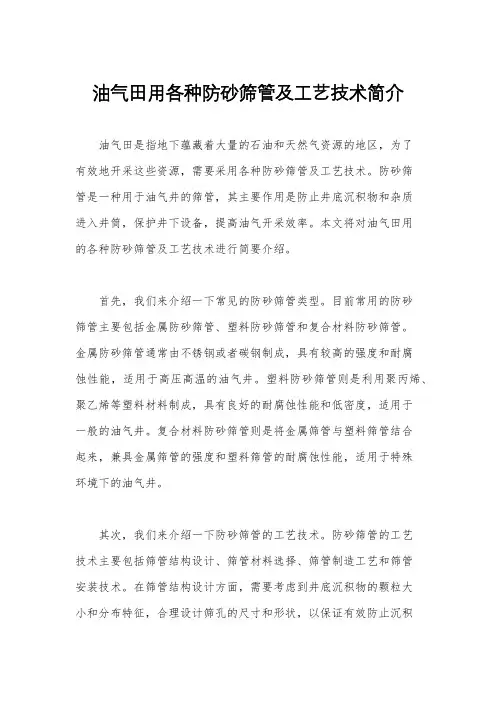

油气田用各种防砂筛管及工艺技术简介

油气田用各种防砂筛管及工艺技术简介油气田是指地下蕴藏着大量的石油和天然气资源的地区，为了有效地开采这些资源，需要采用各种防砂筛管及工艺技术。

防砂筛管是一种用于油气井的筛管，其主要作用是防止井底沉积物和杂质进入井筒，保护井下设备，提高油气开采效率。

本文将对油气田用的各种防砂筛管及工艺技术进行简要介绍。

首先，我们来介绍一下常见的防砂筛管类型。

目前常用的防砂筛管主要包括金属防砂筛管、塑料防砂筛管和复合材料防砂筛管。

金属防砂筛管通常由不锈钢或者碳钢制成，具有较高的强度和耐腐蚀性能，适用于高压高温的油气井。

塑料防砂筛管则是利用聚丙烯、聚乙烯等塑料材料制成，具有良好的耐腐蚀性能和低密度，适用于一般的油气井。

复合材料防砂筛管则是将金属筛管与塑料筛管结合起来，兼具金属筛管的强度和塑料筛管的耐腐蚀性能，适用于特殊环境下的油气井。

其次，我们来介绍一下防砂筛管的工艺技术。

防砂筛管的工艺技术主要包括筛管结构设计、筛管材料选择、筛管制造工艺和筛管安装技术。

在筛管结构设计方面，需要考虑到井底沉积物的颗粒大小和分布特征，合理设计筛孔的尺寸和形状，以保证有效防止沉积物进入井筒。

在筛管材料选择方面，需要根据井下环境的温度、压力和腐蚀性质选择合适的材料，以保证筛管的使用寿命。

在筛管制造工艺方面，需要采用先进的焊接、切割和表面处理技术，保证筛管的质量和性能。

在筛管安装技术方面，需要采用合理的井下作业工艺，保证筛管能够准确地安装到设计位置，并且能够有效地防止井底沉积物的进入。

最后，我们来介绍一下防砂筛管的应用效果。

通过合理选择和使用防砂筛管及工艺技术，可以有效地防止井底沉积物和杂质进入井筒，保护井下设备，延长油气井的使用寿命。

同时，防砂筛管还可以提高油气开采效率，减少油井产量的下降速度，降低油井的维护成本。

因此，合理选择和使用防砂筛管及工艺技术对于油气田的开采具有重要的意义。

综上所述，油气田用的各种防砂筛管及工艺技术是油气开采过程中的重要装备和技术手段，其合理选择和使用对于保护井下设备、提高油气开采效率具有重要意义。

油田防砂筛管工艺技术作者：赵永仁来源：《中国科技博览》2014年第33期[摘要]出砂是油田开发中伴随的现象，机械防砂是延缓油井出砂的重要手段。

近年来机械防砂技术经历几次变化，在各油田的应用中也有优劣，实践表明油田防砂筛管技术具有良好的保护套管和防砂效果，为稠油、超稠油油藏出砂井正常生产创造安全、可靠的工作条件，具有良好的应用前景。

[关键词]出砂；防砂；筛管中图分类号：TE144 文献标识码：A 文章编号：1009-914X（2014）33-0063-01前言防砂筛管是为了解决油气井开发中油气井出砂问题和水平井组不射孔开发问题而研发的产品。

常见的防砂筛管有激光割缝防砂筛管、打孔筛管、金属棉防砂筛管、TBS防砂筛管、螺旋筛管、V缝自洁防砂筛管以及弹性防砂筛管等。

国内油藏多进入开发中后期，出砂相对较重，不出砂的油田也开始逐步出砂，特别稠油油藏，更易出砂。

1 防砂筛管的演化1.1 金属棉筛管在九十年代周期前，防砂完井技术试验阶段，主要以金属棉筛管完井防砂为主。

金属棉筛管防砂完井后井眼尺寸小，不利于注汽热采、采油生产和后期作业。

防砂材料强度不足、不均匀，容易堵塞和损坏（击穿）。

1.2 TBS筛管九十年代后期，给你技术人员开发研制了TBS筛管。

TBS筛管是以打孔套管为基管，将金属纤维过滤单元烧结在基管上，单层管结构，内径大，可防细砂，解决了金属棉筛管内径小、堵塞和强度低的问题。

但是TBS筛管也存在问题，如过滤单元易脱落、加工工艺性差。

1.3 割缝筛管到21世纪后，由于国内机械行业加工工艺的进步，割缝筛管加工成本降低，使得割缝筛管得到成果的推广，这期间，辽河油田、胜利油田等相对应用的较多，主要适用于粗砂、分选性好的油藏。

割缝筛管存在问题是不能有效的防止细砂，缝隙易冲蚀变大、缝型为单一直缝抗压强度低。

1.4 弹性筛管在完善割缝筛管技术的基础上，近年来割缝筛管防砂完井技术得到大范围推广，并引入弹性筛管进行现场试验。

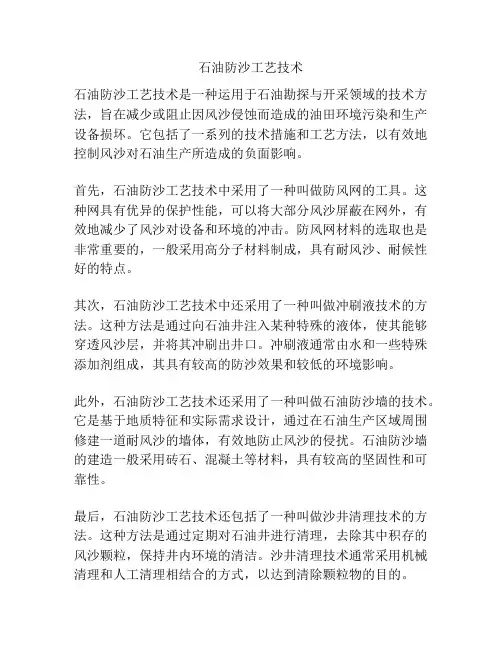

石油防沙工艺技术石油防沙工艺技术是一种运用于石油勘探与开采领域的技术方法，旨在减少或阻止因风沙侵蚀而造成的油田环境污染和生产设备损坏。

它包括了一系列的技术措施和工艺方法，以有效地控制风沙对石油生产所造成的负面影响。

首先，石油防沙工艺技术中采用了一种叫做防风网的工具。

这种网具有优异的保护性能，可以将大部分风沙屏蔽在网外，有效地减少了风沙对设备和环境的冲击。

防风网材料的选取也是非常重要的，一般采用高分子材料制成，具有耐风沙、耐候性好的特点。

其次，石油防沙工艺技术中还采用了一种叫做冲刷液技术的方法。

这种方法是通过向石油井注入某种特殊的液体，使其能够穿透风沙层，并将其冲刷出井口。

冲刷液通常由水和一些特殊添加剂组成，其具有较高的防沙效果和较低的环境影响。

此外，石油防沙工艺技术还采用了一种叫做石油防沙墙的技术。

它是基于地质特征和实际需求设计，通过在石油生产区域周围修建一道耐风沙的墙体，有效地防止风沙的侵扰。

石油防沙墙的建造一般采用砖石、混凝土等材料，具有较高的坚固性和可靠性。

最后，石油防沙工艺技术还包括了一种叫做沙井清理技术的方法。

这种方法是通过定期对石油井进行清理，去除其中积存的风沙颗粒，保持井内环境的清洁。

沙井清理技术通常采用机械清理和人工清理相结合的方式，以达到清除颗粒物的目的。

总结来说，石油防沙工艺技术通过各种技术措施和工艺方法的应用，可以有效地控制风沙造成的污染和损害，保护石油环境和设备的安全。

这些技术的应用不仅能够提高石油生产的稳定性和安全性，还对保护环境、节约资源具有重要意义。

石油防沙工艺技术的进一步发展和应用，将有助于推动石油勘探与开采领域的可持续发展。

浅析油井防砂工艺摘要：防砂工艺技术是提高油井产能和油田开发效益的关键技术。

我国疏松砂岩油藏分布范围广、储量大，油气井出砂是这类油藏开采的主要矛盾。

出砂往往会导致砂埋油层或井筒砂堵或油气井停产作业、使地面或井下的设备严重磨蚀、砂卡及频繁的冲砂检泵、地面清罐等维修，使工作量巨增，既提高了原油生产成本，又增加了油田管理难度。

防砂是开发易出砂油气藏必不可少的工艺措施之一，对原油稳定生产及提高开发效益起着重要作用。

关键词：油田防砂工艺一、引言保证疏松砂岩油藏开发过程中防砂措施的成功是十分重要的。

钻井过程中大多采用割缝衬管和预充填砾石来对付地层出砂，由于其使用寿命短，砂子易堵塞缝口，液流阻力大等缺点，而且下井时操作困难，不能填充射孔孔眼，因此新的有效的防砂方法的研究与应用仍是世界石油钻采中亟待解决的难题。

通过防砂可以使地层砂最大限度的保持其在地层中的原始位置而不随地层流体进入井筒，阻止地层砂在地层中的运移，使地层原始渗透率的破坏降低到最低程度，保护生产井和注水井的生产设备，最大限度的维持生产井的原始产液能力及注水井的注排能力，这是油气田防砂的目的。

现阶段常用的防砂方法有机械防砂、化学防砂及砂拱防砂。

近年来，砾石充填防砂技术已取得了显著的可靠施工效果，除井斜角较高的斜井之外，砾石充填防砂技术已成为应用最广泛的防砂技术方法。

化学固砂方法是将化学胶结液挤入天然松散的地层，固结井眼周围出砂层段中地层砂的一种防砂方法。

所形成的胶结地层具有一定的抗压强度和渗透性能。

二、油气井出砂的原因地层是否出砂取决于颗粒的胶结程度即地层强度。

一般情况下，地层应力超过地层强度就可能出砂。

油气井出砂的原因对于防砂及防砂剂的配方的选择有很大的影响，总的说来，油气井出砂的原因可以归结为地质和开采两种原因。

地质因素指疏松砂岩地层的地质条件，如胶结物含量及分布、胶结类型、成岩压实作用和地质年代等。

通常而言，地质年代越晚，地层胶结矿物越少，砂粒胶结程度越差，分布越不均匀的地层在开采时出砂越严重；地层的类型不同，地层胶结物的胶结力，圈闭内流体的粘着力，地层颗粒物之间的摩擦力以及地层颗粒本身的重力所决定的地层胶结强度就不同，地层胶结强度越小，地层出砂越严重。

(3)不能避免渗漏、喷涂、翻修、喷砂对竖杆耐久性的不利影响；(4)在竖井进入中流水切割开发期后，由于水泥溶解和侵蚀，竖杆强度下降；(5)地层降低引起的地层压力上升，垂直负荷增加，砂粒间的应力平衡崩溃，产生沙子。

3 防砂技术3.1 机械防砂技术现在机械沙的控制分为两个类别。

一种是在这个领域广泛使用的防砂管柱防砂技术。

这个主要用于悬挂在采油泵下挂接如绕丝筛管、割缝衬管、双层或多层筛管、各种防砂器。

原理是使用上述的防砂管柱阻断地层砂，防止其进入采油泵。

这种方法的优点是简单易用，是由中等粗大的砂岩存油层生产的大粒径砂。

缺点是，因为生成细砂的油井容易堵塞，所以油采油泵不能供给液体，其寿命比较短。

第二种机械防砂是第一种类型的开发和进步。

机械防砂的控制方法，采用多级滤砂屏障，达到防砂目的的对策。

目前，这种方法适用于各种砂层。

机械防砂技术通过各种各样的方法，可以细分为裸眼井砾石充填和套管井内砾石充填防砂方法。

技术原理是将筛管或割缝衬管引导到井内防砂层段，将适当的粒子大小的砂石供给流体。

在筛管和油层或套管之间填充，形成特定厚度的砂石层，使用它，防止地层砂流入井中。

一个大的沙子池。

油层的砂粒在砂石层的外侧被阻挡，根据自然的选择在砂石层的外侧被积蓄。

它具有良好的流通能力，可以有效防止油层出砂。

为了提高成功率，管内砾石充填施工通常与大直径的高孔密射孔相结合。

一般来说，充填防砂有可靠的结构、高成功率以及适度的成本等优点。

也就是说，机械防砂有很强的适应性，无论产层薄厚、0 引言油井出砂是由于很多原因造成的，这对油井的正常开发非常不利。

油井出砂的话，油井的开发就会变得困难。

严重的情况下，油井甚至可能停止生产。

目前，需要注意改进和参考，因此在开发石油生产时，必须注意应用有效的防砂技术。

在防砂技术方面，持续改善相关技术，避免出砂对生产影响，为了减少石油生产的阻碍，需要强化分析和研究相关技术，不断进行技术革新。

1 油田化学防砂技术概述分析中国油田可知，中国疏松砂岩油藏储量大，石油产量大，分布较大。

防砂⽅法防砂⽅法⼀、项⽬简介防砂管结构：精密复合防砂筛管具有防砂效果好，结构简单、使⽤时效长、渗流⾯积⼤、出油率⾼、作业⽅便等特点。

该产品从内到外由中⼼管、防砂过滤套、不锈钢外保护套等组成。

中⼼管采⽤API标准套管或油管，防砂过滤套可分别⽤⾦属丝编织⽅孔⽹、⾦属丝编织密纹⽹，也可根据实际技术要求为⽤户设计过滤⾯积⼤，可⾃洁、不宜堵塞的滤材结构。

产品可⽤于各类油、⽓、⽔井的防砂，以达到保护井下及地⾯设备的⽬的，提⾼出油率延长油井的使⽤寿命。

性能特点：这种筛管具有极佳的整体强度和抗变形能⼒。

空隙度最⾼可达90%，抗堵塞能⼒强，渗透率⾼、耐⾼温、抗腐蚀、防砂范围⼴，适⽤于各种不同油层。

有效的控制砂的粒径，过滤效率达99.5%.。

使⽤性能可靠，是机械防砂领域中的⾼新技术之⼀。

⼆、以准噶尔盆地出砂分布情况为例予以简要说明浅层稠油藏处于准噶尔盆地西北缘油⽓富集区，属砂岩油藏，由于地层本⾝结构疏松，加上采取的注⾼温⾼压蒸汽的强采⽅式，致使在油⽥开发的同时就伴随着不同程度的出砂，随着开发的延续，出砂井⽇益增多，出砂情况也更趋复杂、加剧。

油井出砂致使油井⽣产周期缩短，油井产量⼤减，甚⾄造成油井停产、报废，严重制约了油井潜能的充分发挥，同时也使开采设备、地⾯⼯艺情况迅速恶化，严重影响了油⽥的⾼效稳产。

三、机械防砂⼯艺应⽤现状1、防砂技术现状及应⽤情况对于出砂油藏，防砂是油⽓藏开采不可缺少的环节，对原油的稳定开采起着重要的作⽤。

进⼊20世纪90年代以来，随着加⼯⼯艺的不断进步以及防砂认识的深化，积极研发出了⼤量的新⼯艺、新⽅法，特别是在机械防砂⽅⾯，取得飞速的发展。

由于机械防砂较化学防砂价格便宜，且对地层⽆污染，⽬前国内外防砂是以机械防砂为主。

浅层稠油所采⽤的机械防砂⼯艺按挡砂程度的不同可分为：机械防砂⼯艺和机械排砂⼯艺。

1.1、机械防砂⼯艺（1）砾⽯充填防砂：将筛管下⼊井内后，⽤⾼渗透砾⽯充填于筛管和套管的环空之间，有的还将⼀部分砾⽯通过射孔孔眼挤⼊周围地层中，形成多级过滤屏障，阻⽌油井出砂。

油气田用各种防砂筛管及工艺技术简介模板油气田用各种防砂筛管及工艺技术简介防砂筛管是为了解决油气井开发中油气井出砂问题和水平井组不射孔开发问题而研发的产品。

我公司现有激光割缝防砂筛管、打孔筛管、金属棉防砂筛管、 TBS防砂筛管、螺旋筛管、 V缝自洁防砂筛管以及弹性防砂筛管等各种规格型号的产品, 并已批量应用于全国各油田的防砂井和水平井生产中。

与当前国内外水平井使用的完井方式相比, 各油田水平井产要是以筛管、打孔衬管、射孔三种完井方式为主。

由于绝大多数水平井是砂岩油藏和稠油油藏, 稠油防砂问题是水平井开发的主要矛盾之一, 因此以筛管完井占主导地位。

用于防砂完井防砂的筛管主要有金属棉筛管、 TBS筛管割缝筛管、弹性筛管、螺旋筛管、 V 缝自洁防砂筛管筛管防砂完井的发展历程及性能评价1、 1996年以前防砂完井技术试验阶段 , 主要以金属棉筛管完井防砂为主。

金属棉筛管防砂完井后井眼尺寸小, 不利于注汽热采、采油生产和后期作业。

防砂材料强度不足、不均匀, 容易堵塞和损坏( 击穿) 。

2、 1996～间开发并应用了TBS筛管。

TBS筛管是以打孔套管为基管, 将金属纤维过滤单元烧结在基管上, 单层管结构, 内径大, 可防细砂, 解决了金属棉筛管内径小、堵塞和强度低的问题。

TBS筛管存在问题: 过滤单元易脱落、加工工艺性差。

3、以后由于机械加工工艺的进步, 割缝筛管加工成本降低, 近几年来在辽河油田应用的最多, 主要适用于粗砂、分选性好的油藏。

存在问题: 不能防止细砂, 缝隙易冲蚀变大、缝型为单一直缝抗压强度低。

4、以后割缝筛管防砂完井技术推广应用阶段和弹性筛管现场试验阶段高强度弹性筛管进入现场, 显示出明显的优势。

解决了TBS过滤单元脱落的问题, 防砂材料采用弹性金属纤维, 渗透性能好, 抗堵塞性能高, 扩大了防砂范围。

截止到当前在辽河油田的水平井上应用了32井次。

当前水平井最主要的防砂完井筛管是弹性筛管和割缝筛管。

绕丝筛管防砂工艺技术介绍
丝筛管防砂是一种常用于油田、煤矿、水处理等工业领域的技术，其主要作用是用来阻挡固体颗粒进入流体中，以保护管道设备免受砂粒的侵蚀和磨损。

以下将详细介绍丝筛管防砂的工艺技术。

首先，丝筛管的材料选择非常重要。

丝筛管通常采用不锈钢材料制成，因为不锈钢具有耐腐蚀、耐高温、耐磨等特性，能够满足在恶劣工作环境下的使用需求。

其次，丝筛管的制造工艺也非常关键。

制造丝筛管的工艺包括材料裁剪、卷制、焊接、封头加工、表面处理等步骤。

在制造过程中，需要注意保持丝筛管的圆度和焊缝的牢固性，以确保丝筛管能够经受住流体的冲击和磨损。

接下来，丝筛管的安装工艺也需要注意。

安装丝筛管时，首先需要选择合适的支撑结构，确保丝筛管能够稳固地固定在管道中。

其次，需要注意丝筛管与管道的连接方式，采用合适的密封材料，确保连接处不会有泄漏。

最后，需要注意对丝筛管的保护措施，例如在丝筛管的外部增加防护层，以防止外界的物理伤害和腐蚀。

在实际应用中，丝筛管还常常与其他工艺技术结合使用，以进一步提高防砂效果。

例如，可以在丝筛管的外部设置过滤层，用来过滤掉小于一定粒径的颗粒，从而增加丝筛管的过滤能力；另外，还可以通过调整流体的流速和压力，来控制固体颗粒的运动，减少对丝筛管的冲击和磨损。

总结起来，丝筛管防砂工艺技术的关键在于材料的选择、制造工艺、安装工艺以及与其他技术的结合应用。

只有在这些方面都达到一定的要求和标准，才能确保丝筛管能够有效地防止固体颗粒进入流体，提高管道设备的使用寿命和可靠性。

金属棉筛管防砂完井技术
金属棉筛管是辽河油田1993 年研制的一种防砂筛管，它是由基管、保护管、防砂材料和固定装置组成（见下图），防砂材料采用不粘结不锈钢纤维制成，当大量纤维堆积在一起后，纤维之间就会形成若干细小的缝隙，实现挡砂渗油功能。

金属棉筛管防砂完井技术在辽河油田水平井上应用20 余井次，其中单水平井应用了 5 井次，主要应用于在7"直井基础上侧钻水平井的防砂完井。

单水平井采用的筛管外径175mm，内径122.96mm，从7"直井基础上侧钻水平井防砂完井采用的筛管外径133mm，内径88.6mm。

这种筛管防砂完井后井眼尺寸小，不利于注汽热采、采油生产和后期作业。

它的防砂材料不均匀，防砂效果不容易控制，金属纤维容易堵塞，防砂后可能对水平井的产量造成影响。

水平井经过多轮注汽后，金属棉材料容易发生局部损坏而失去防砂作用。

例如锦612-平 1 井，采用金属棉筛管防砂完井，开井后生产57 天出砂关井。

金属棉筛管结构示意图。
