(精品)防砂和筛管技术

油田防砂筛管工艺技术作者：赵永仁来源：《中国科技博览》2014年第33期[摘要]出砂是油田开发中伴随的现象，机械防砂是延缓油井出砂的重要手段。

近年来机械防砂技术经历几次变化，在各油田的应用中也有优劣，实践表明油田防砂筛管技术具有良好的保护套管和防砂效果，为稠油、超稠油油藏出砂井正常生产创造安全、可靠的工作条件，具有良好的应用前景。

[关键词]出砂；防砂；筛管中图分类号：TE144 文献标识码：A 文章编号：1009-914X（2014）33-0063-01前言防砂筛管是为了解决油气井开发中油气井出砂问题和水平井组不射孔开发问题而研发的产品。

常见的防砂筛管有激光割缝防砂筛管、打孔筛管、金属棉防砂筛管、TBS防砂筛管、螺旋筛管、V缝自洁防砂筛管以及弹性防砂筛管等。

国内油藏多进入开发中后期，出砂相对较重，不出砂的油田也开始逐步出砂，特别稠油油藏，更易出砂。

1 防砂筛管的演化1.1 金属棉筛管在九十年代周期前，防砂完井技术试验阶段，主要以金属棉筛管完井防砂为主。

金属棉筛管防砂完井后井眼尺寸小，不利于注汽热采、采油生产和后期作业。

防砂材料强度不足、不均匀，容易堵塞和损坏（击穿）。

1.2 TBS筛管九十年代后期，给你技术人员开发研制了TBS筛管。

TBS筛管是以打孔套管为基管，将金属纤维过滤单元烧结在基管上，单层管结构，内径大，可防细砂，解决了金属棉筛管内径小、堵塞和强度低的问题。

但是TBS筛管也存在问题，如过滤单元易脱落、加工工艺性差。

1.3 割缝筛管到21世纪后，由于国内机械行业加工工艺的进步，割缝筛管加工成本降低，使得割缝筛管得到成果的推广，这期间，辽河油田、胜利油田等相对应用的较多，主要适用于粗砂、分选性好的油藏。

割缝筛管存在问题是不能有效的防止细砂，缝隙易冲蚀变大、缝型为单一直缝抗压强度低。

1.4 弹性筛管在完善割缝筛管技术的基础上，近年来割缝筛管防砂完井技术得到大范围推广，并引入弹性筛管进行现场试验。

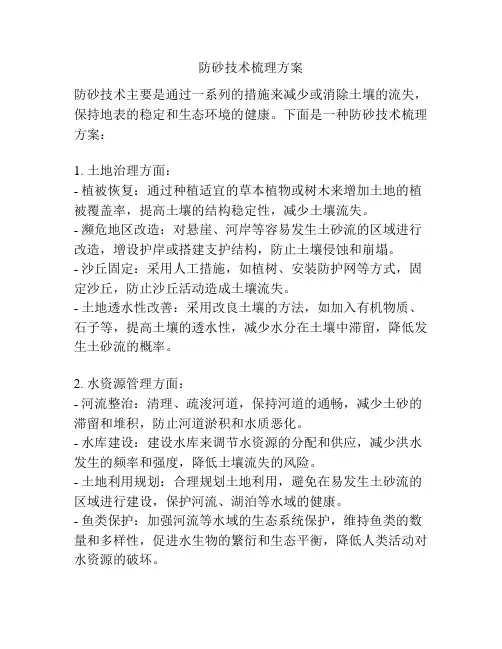

防砂技术梳理方案防砂技术主要是通过一系列的措施来减少或消除土壤的流失，保持地表的稳定和生态环境的健康。

下面是一种防砂技术梳理方案：1. 土地治理方面：- 植被恢复：通过种植适宜的草本植物或树木来增加土地的植被覆盖率，提高土壤的结构稳定性，减少土壤流失。

- 濒危地区改造：对悬崖、河岸等容易发生土砂流的区域进行改造，增设护岸或搭建支护结构，防止土壤侵蚀和崩塌。

- 沙丘固定：采用人工措施，如植树、安装防护网等方式，固定沙丘，防止沙丘活动造成土壤流失。

- 土地透水性改善：采用改良土壤的方法，如加入有机物质、石子等，提高土壤的透水性，减少水分在土壤中滞留，降低发生土砂流的概率。

2. 水资源管理方面：- 河流整治：清理、疏浚河道，保持河道的通畅，减少土砂的滞留和堆积，防止河道淤积和水质恶化。

- 水库建设：建设水库来调节水资源的分配和供应，减少洪水发生的频率和强度，降低土壤流失的风险。

- 土地利用规划：合理规划土地利用，避免在易发生土砂流的区域进行建设，保护河流、湖泊等水域的健康。

- 鱼类保护：加强河流等水域的生态系统保护，维持鱼类的数量和多样性，促进水生物的繁衍和生态平衡，降低人类活动对水资源的破坏。

3. 教育与宣传方面：- 环境教育：通过学校、社区等渠道，加强对居民和学生的环境教育，普及防砂知识，增强公众的环境保护意识。

- 宣传活动：组织各种形式的宣传活动，如举办防砂知识讲座、展览等，宣传防砂的重要性和科学方法。

- 产业规范：鼓励相关行业制定相应的防砂规范和操作指南，推动企业加强砂石的开采管理，减少对土壤流失的影响。

在实施防砂技术方案时，需要统筹考虑环境、经济和社会等各方面的因素，制定适合当地实际情况的防砂方案，并定期评估和调整方案的效果，以实现持续有效的土地治理和环境保护。

防砂⽅法防砂⽅法⼀、项⽬简介防砂管结构：精密复合防砂筛管具有防砂效果好，结构简单、使⽤时效长、渗流⾯积⼤、出油率⾼、作业⽅便等特点。

该产品从内到外由中⼼管、防砂过滤套、不锈钢外保护套等组成。

中⼼管采⽤API标准套管或油管，防砂过滤套可分别⽤⾦属丝编织⽅孔⽹、⾦属丝编织密纹⽹，也可根据实际技术要求为⽤户设计过滤⾯积⼤，可⾃洁、不宜堵塞的滤材结构。

产品可⽤于各类油、⽓、⽔井的防砂，以达到保护井下及地⾯设备的⽬的，提⾼出油率延长油井的使⽤寿命。

性能特点：这种筛管具有极佳的整体强度和抗变形能⼒。

空隙度最⾼可达90%，抗堵塞能⼒强，渗透率⾼、耐⾼温、抗腐蚀、防砂范围⼴，适⽤于各种不同油层。

有效的控制砂的粒径，过滤效率达99.5%.。

使⽤性能可靠，是机械防砂领域中的⾼新技术之⼀。

⼆、以准噶尔盆地出砂分布情况为例予以简要说明浅层稠油藏处于准噶尔盆地西北缘油⽓富集区，属砂岩油藏，由于地层本⾝结构疏松，加上采取的注⾼温⾼压蒸汽的强采⽅式，致使在油⽥开发的同时就伴随着不同程度的出砂，随着开发的延续，出砂井⽇益增多，出砂情况也更趋复杂、加剧。

油井出砂致使油井⽣产周期缩短，油井产量⼤减，甚⾄造成油井停产、报废，严重制约了油井潜能的充分发挥，同时也使开采设备、地⾯⼯艺情况迅速恶化，严重影响了油⽥的⾼效稳产。

三、机械防砂⼯艺应⽤现状1、防砂技术现状及应⽤情况对于出砂油藏，防砂是油⽓藏开采不可缺少的环节，对原油的稳定开采起着重要的作⽤。

进⼊20世纪90年代以来，随着加⼯⼯艺的不断进步以及防砂认识的深化，积极研发出了⼤量的新⼯艺、新⽅法，特别是在机械防砂⽅⾯，取得飞速的发展。

由于机械防砂较化学防砂价格便宜，且对地层⽆污染，⽬前国内外防砂是以机械防砂为主。

浅层稠油所采⽤的机械防砂⼯艺按挡砂程度的不同可分为：机械防砂⼯艺和机械排砂⼯艺。

1.1、机械防砂⼯艺（1）砾⽯充填防砂：将筛管下⼊井内后，⽤⾼渗透砾⽯充填于筛管和套管的环空之间，有的还将⼀部分砾⽯通过射孔孔眼挤⼊周围地层中，形成多级过滤屏障，阻⽌油井出砂。

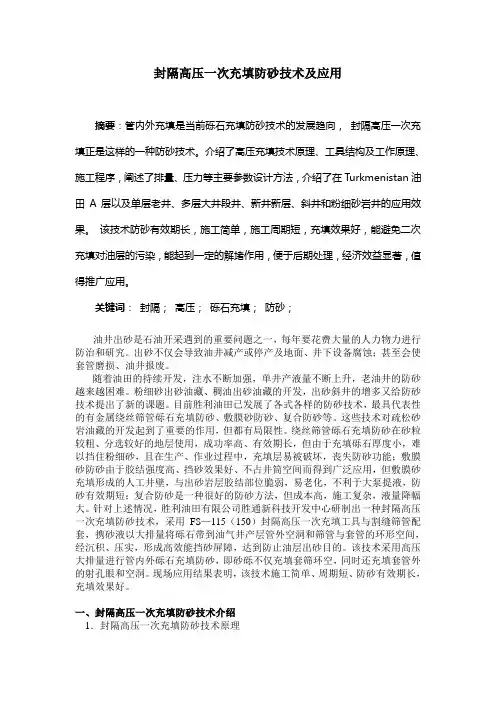

封隔高压一次充填防砂技术及应用摘要：管内外充填是当前砾石充填防砂技术的发展趋向，封隔高压一次充填正是这样的一种防砂技术。

介绍了高压充填技术原理、工具结构及工作原理、施工程序，阐述了排量、压力等主要参数设计方法，介绍了在Turkmenistan油田A层以及单层老井、多层大井段井、新井新层、斜井和粉细砂岩井的应用效果。

该技术防砂有效期长，施工简单，施工周期短，充填效果好，能避免二次充填对油层的污染，能起到一定的解堵作用，便于后期处理，经济效益显著，值得推广应用。

关键词：封隔；高压；砾石充填；防砂；油井出砂是石油开采遇到的重要问题之一，每年要花费大量的人力物力进行防治和研究。

出砂不仅会导致油井减产或停产及地面、井下设备腐蚀；甚至会使套管磨损、油井报废。

随着油田的持续开发，注水不断加强，单井产液量不断上升，老油井的防砂越来越困难。

粉细砂出砂油藏、稠油出砂油藏的开发，出砂斜井的增多又给防砂技术提出了新的课题。

目前胜利油田已发展了各式各样的防砂技术，最具代表性的有金属绕丝筛管砾石充填防砂、敷膜砂防砂、复合防砂等。

这些技术对疏松砂岩油藏的开发起到了重要的作用，但都有局限性。

绕丝筛管砾石充填防砂在砂粒较粗、分选较好的地层使用，成功率高、有效期长，但由于充填砾石厚度小，难以挡住粉细砂，且在生产、作业过程中，充填层易被破坏，丧失防砂功能；敷膜砂防砂由于胶结强度高、挡砂效果好、不占井筒空间而得到广泛应用，但敷膜砂充填形成的人工井壁，与出砂岩层胶结部位脆弱，易老化，不利于大泵提液，防砂有效期短；复合防砂是一种很好的防砂方法，但成本高，施工复杂，液量降幅大。

针对上述情况，胜利油田有限公司胜通新科技开发中心研制出一种封隔高压一次充填防砂技术，采用FS—115（150）封隔高压一次充填工具与割缝筛管配套，携砂液以大排量将砾石带到油气井产层管外空洞和筛管与套管的环形空间，经沉积、压实，形成高效能挡砂屏障，达到防止油层出砂目的。

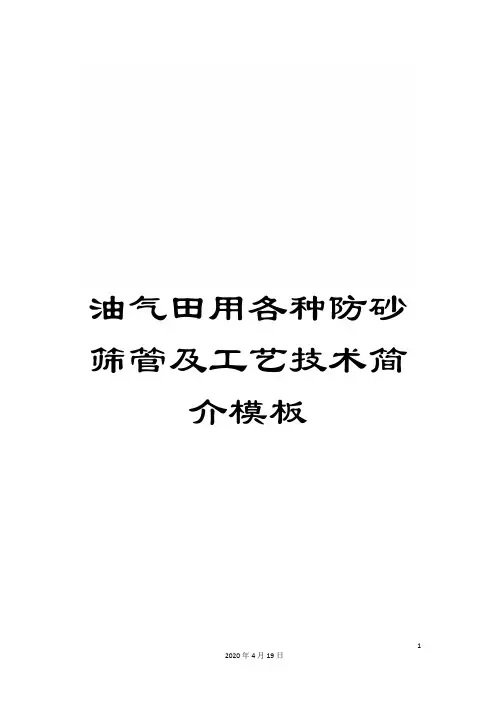

油气田用各种防砂筛管及工艺技术简介模板油气田用各种防砂筛管及工艺技术简介防砂筛管是为了解决油气井开发中油气井出砂问题和水平井组不射孔开发问题而研发的产品。

我公司现有激光割缝防砂筛管、打孔筛管、金属棉防砂筛管、 TBS防砂筛管、螺旋筛管、 V缝自洁防砂筛管以及弹性防砂筛管等各种规格型号的产品, 并已批量应用于全国各油田的防砂井和水平井生产中。

与当前国内外水平井使用的完井方式相比, 各油田水平井产要是以筛管、打孔衬管、射孔三种完井方式为主。

由于绝大多数水平井是砂岩油藏和稠油油藏, 稠油防砂问题是水平井开发的主要矛盾之一, 因此以筛管完井占主导地位。

用于防砂完井防砂的筛管主要有金属棉筛管、 TBS筛管割缝筛管、弹性筛管、螺旋筛管、 V 缝自洁防砂筛管筛管防砂完井的发展历程及性能评价1、 1996年以前防砂完井技术试验阶段 , 主要以金属棉筛管完井防砂为主。

金属棉筛管防砂完井后井眼尺寸小, 不利于注汽热采、采油生产和后期作业。

防砂材料强度不足、不均匀, 容易堵塞和损坏( 击穿) 。

2、 1996～间开发并应用了TBS筛管。

TBS筛管是以打孔套管为基管, 将金属纤维过滤单元烧结在基管上, 单层管结构, 内径大, 可防细砂, 解决了金属棉筛管内径小、堵塞和强度低的问题。

TBS筛管存在问题: 过滤单元易脱落、加工工艺性差。

3、以后由于机械加工工艺的进步, 割缝筛管加工成本降低, 近几年来在辽河油田应用的最多, 主要适用于粗砂、分选性好的油藏。

存在问题: 不能防止细砂, 缝隙易冲蚀变大、缝型为单一直缝抗压强度低。

4、以后割缝筛管防砂完井技术推广应用阶段和弹性筛管现场试验阶段高强度弹性筛管进入现场, 显示出明显的优势。

解决了TBS过滤单元脱落的问题, 防砂材料采用弹性金属纤维, 渗透性能好, 抗堵塞性能高, 扩大了防砂范围。

截止到当前在辽河油田的水平井上应用了32井次。

当前水平井最主要的防砂完井筛管是弹性筛管和割缝筛管。

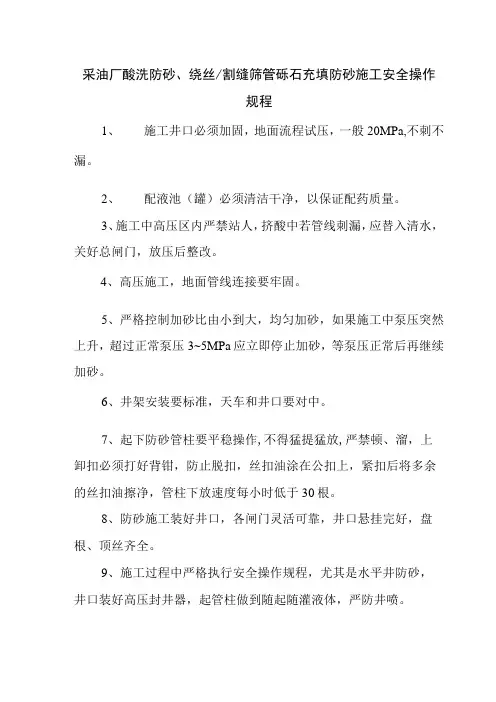

采油厂酸洗防砂、绕丝/割缝筛管砾石充填防砂施工安全操作规程1、施工井口必须加固，地面流程试压，一般20MPa,不刺不漏。

2、配液池（罐）必须清洁干净，以保证配药质量。

3、施工中高压区内严禁站人，挤酸中若管线刺漏，应替入清水，关好总闸门，放压后整改。

4、高压施工，地面管线连接要牢固。

5、严格控制加砂比由小到大，均匀加砂，如果施工中泵压突然上升，超过正常泵压3~5MPa应立即停止加砂，等泵压正常后再继续加砂。

6、井架安装要标准，天车和井口要对中。

7、起下防砂管柱要平稳操作,不得猛提猛放,严禁顿、溜，上卸扣必须打好背钳，防止脱扣，丝扣油涂在公扣上，紧扣后将多余的丝扣油擦净，管柱下放速度每小时低于30根。

8、防砂施工装好井口，各闸门灵活可靠，井口悬挂完好，盘根、顶丝齐全。

9、施工过程中严格执行安全操作规程，尤其是水平井防砂，井口装好高压封井器，起管柱做到随起随灌液体，严防井喷。

10、施工人员必须服从统一指挥，严格按操作规程、安全环保法规及施工设计进行作业，不得擅自变更设计方案和降低标准。

11、作业前召开一次作业交底会，介绍本次作业有关的施工步骤、技术要求及安全环保注意事项。

12、进入造斜段的油管接箍要倒角4X30。

13、水平井投产带防砂：采用近平衡压力射孔，为保证施工安全，应在射孔前装好井口。

14、井口采油树螺丝、顶丝必须全上紧，出口管线用硬管线并固定。

15、牵涉酸化时：现场工作人员戴全防护用具，配酸及其它接触酸液人员应穿工衣、雨靴，戴风镜、口罩或防毒面目、胶皮手套系胶皮围裙。

井口备苏打水、清水各一盆。

4、施工中高压区内严禁站人，挤酸中若管线刺漏，应替入清水，关好总闸门，放压后整改。

5.填砂前循环均匀后方可开泵。

6.加砂要均匀，若压力突然升高，则停止加砂，待压力正常后继续加砂。

7.施工中若遇砂堵，立即放空并反洗井，不通则起出管柱清砂。

8.连续施工不间断。

9.作业交井时应向采油队、站交代：开井前做好一切开井准备工作。

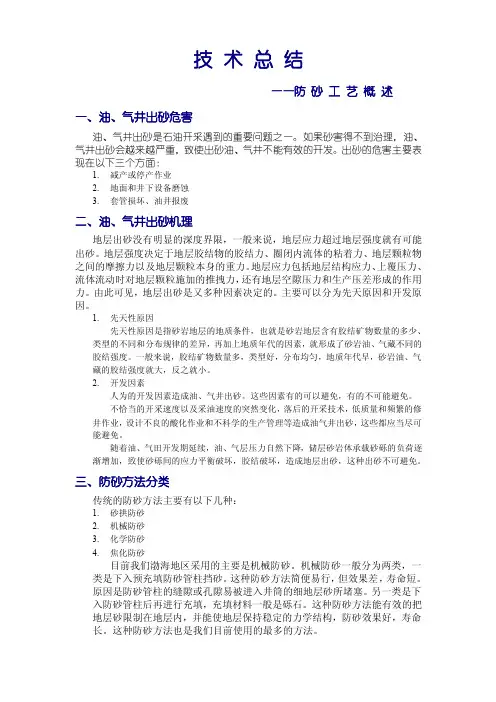

技术总结——防砂工艺概述一、油、气井出砂危害油、气井出砂是石油开采遇到的重要问题之一。

如果砂害得不到治理，油、气井出砂会越来越严重，致使出砂油、气井不能有效的开发。

出砂的危害主要表现在以下三个方面：1.减产或停产作业2.地面和井下设备磨蚀3.套管损坏、油井报废二、油、气井出砂机理地层出砂没有明显的深度界限，一般来说，地层应力超过地层强度就有可能出砂。

地层强度决定于地层胶结物的胶结力、圈闭内流体的粘着力、地层颗粒物之间的摩擦力以及地层颗粒本身的重力。

地层应力包括地层结构应力、上覆压力、流体流动时对地层颗粒施加的推拽力，还有地层空隙压力和生产压差形成的作用力。

由此可见，地层出砂是又多种因素决定的。

主要可以分为先天原因和开发原因。

1.先天性原因先天性原因是指砂岩地层的地质条件，也就是砂岩地层含有胶结矿物数量的多少、类型的不同和分布规律的差异，再加上地质年代的因素，就形成了砂岩油、气藏不同的胶结强度。

一般来说，胶结矿物数量多，类型好，分布均匀，地质年代早，砂岩油、气藏的胶结强度就大，反之就小。

2.开发因素人为的开发因素造成油、气井出砂。

这些因素有的可以避免，有的不可能避免。

不恰当的开采速度以及采油速度的突然变化，落后的开采技术，低质量和频繁的修井作业，设计不良的酸化作业和不科学的生产管理等造成油气井出砂，这些都应当尽可能避免。

随着油、气田开发期延续，油、气层压力自然下降，储层砂岩体承载砂砾的负荷逐渐增加，致使砂砾间的应力平衡破坏，胶结破坏，造成地层出砂，这种出砂不可避免。

三、防砂方法分类传统的防砂方法主要有以下几种：1.砂拱防砂2.机械防砂3.化学防砂4.焦化防砂目前我们渤海地区采用的主要是机械防砂。

机械防砂一般分为两类，一类是下入预充填防砂管柱挡砂。

这种防砂方法简便易行，但效果差，寿命短。

原因是防砂管柱的缝隙或孔隙易被进入井筒的细地层砂所堵塞。

另一类是下入防砂管柱后再进行充填，充填材料一般是砾石。

这种防砂方法能有效的把地层砂限制在地层内，并能使地层保持稳定的力学结构，防砂效果好，寿命长。

防砂作业1、概述多数疏松或较疏松的油层生产过程中有出砂现象。

油气井出砂会造成磨蚀井下、地面设备和工具(如泵、分离器、加热器、管线等)，甚至砂卡中心管、生产管柱等，降低油气井产量或迫使油气井停产。

因此生产过程中可能出砂的油气井，需要进行防砂作业。

海上油气田多采用机械防砂的方式，常见的防砂方式有：独立筛管防砂（优质筛管防砂）和砾石充填防砂。

1.1作业目的利用滤砂管或者充填的砾石作为挡砂屏障，阻挡砂子产出。

1.2作业人员大修作业队人员18人，防砂地面设备工程师4～6人，防砂工具工程师3～4人，打砂工程师1人，作业总监1人，作业监督2人。

1.3作业设备钻修机系统，防砂设备：打砂泵、混砂车、方井口、数采房等。

1.4工具防砂器材：顶部封隔器总成、隔离封隔器总成、沉砂封隔器、筛管、盲管等；防砂服务工具：座封工具、充填工具、隔离密封、冲管等。

2、作业准备2.1陆地作业准备1、收集资料：地层泥质含量、地层砂均质系数、地层砂粒度中值、生产套管尺寸及磅级、射孔数据表、井斜数据表、CBL曲线、原井防砂管柱图、目的层温度及压力。

2、根据石油大学防砂方式选择图版（见图1）选择防砂方式。

图1 石油大学防砂方式选择图版3、根据Saucer最优砾石充填尺寸设计图版（见图2）选择挡砂精度：挡砂精度（防砂精度/充填砾石粒径）为地层砂粒度中值的5～6 倍，即D50＝（5～6）×d50。

1）在独立筛管防砂中，防砂筛管的挡砂精度应与根据地层砂粒度中值优选的砾石层的挡砂精度结果一致。

2）在砾石充填中，应满足砂拱或桥堵挡砂的原则。

绕丝筛管和割缝筛管缝宽应是最小充填砾石直径的1/2～2/3。

3）砾石充填防砂推荐选用筛管外径：应保证砾石充填环形空间的径向厚度不小于19mm。

独立筛管防砂推荐选用筛管外径：套管井中以筛管本体或接箍外径小于套管内径8mm～10mm 为宜；裸眼井中以最大刚体外径小于裸眼直径10mm～15mm为宜。

图2 Saucer最优砾石充填尺寸设计图版4、根据射孔数据表及沉砂封隔器深度确定需要准备的筛、盲管长度，参照CBL曲线、原井防砂管柱图及射孔数据表，确保防砂封隔器座封位置避开套管接箍、原封隔器座封位置及射孔段。

濮城油田绕丝筛管充填防砂技术的应用摘要：濮城油田开发已进入中后期，地层出砂严重，致使采油井检泵周期缩短，激光割缝筛管、双层筛管、防砂泵、防砂气锚等简单的机械防砂技术，已不能满足出砂严重井的防砂要求，为此针对地层出砂严重的井我们应用了绕丝筛充填防砂工艺，此技术工艺简单，成本低，有效期长，经过采油井现场应用，经济效益显著。

关键词：濮城油田出砂机械防砂绕丝筛管充填防砂一、前言濮城油田开发进入中后期，随着开发程度的不断深入，油藏开采压差的增大，由于油层胶结疏松或油井工作制度不合理，以及措施不当造成油气井出砂越来越严重，出砂油气井砂子随油流携带上升出井，砂上升的过程中会磨损抽油设备，致使产液量下降，泵效降低。

油气井出砂后一部分砂子沉积井中形成砂堵，增加油流阻力，降低油井产量，砂堵严重的井，砂柱可达百米以上高度，将油井堵死，使油井减产甚至停产。

为解决濮城油田采油井出砂严重的问题，我们研究应用了绕丝筛充填防砂工艺技术。

二、油气水井出砂机理地层是否出砂取决于颗粒的胶结程度—地层强度。

一般说来，地层应力超过过地层强度就可能出砂。

出砂影响因素很多，主要分为两大类：1、先天因素：指砂岩地层的地质条件，如胶结物含量及分布，胶结类型，成岩压实作用，地质年代等。

濮城油田地层流体粘度大，携带力强、油层胶结物类型以疏松的接触式及接触—孔隙式为主，孔隙度为16.9%—31.5%，泥质含量2%—20%，泥质中含有遇水易膨胀的蒙脱石，遇水变得松散，降低胶结性，因此，油井开发初期即出砂，进入注水开发后出砂日趋严重。

2、开发因素：1）采液速度突然发生变化或采油速度过高；2）低质量（指对地层伤害严重）和频繁的修井作业；3）不合理的生产及作业措施造成油层伤害；4）地层压力持续下降，油井含水上升；5）开发中、后期油井提液，加剧了对颗粒的冲刷，泥质胶结的地层防膨措施不当。

因此，随着开采时间的延长，地层结构破坏也就越严重，出砂也随之越来越严重。

三、油气水井出砂危害濮城油田开发进入中后期，出砂危害日见明显，使井下情况愈加复杂。

【防砂】油气田用各种防砂筛管及工艺技术简介防砂筛管是为了解决油气井开发中油气井出砂问题和水平井组不射孔开发问题而研发的产品。

目前常用的防砂筛管有：激光割缝防砂筛管、打孔筛管、金属棉防砂筛管、TBS防砂筛管、螺旋筛管、V缝自洁防砂筛管以及弹性防砂筛管等与目前国内外水平井使用的完井方式相比，各油田水平井产要是以筛管、打孔衬管、射孔三种完井方式为主。

由于绝大多数水平井是砂岩油藏和稠油油藏，稠油防砂问题是水平井开发的主要矛盾之一，因此以筛管完井占主导地位。

用于防砂完井防砂的筛管主要有:金属棉筛管、TBS筛管割缝筛管、弹性筛管、螺旋筛管、V缝自洁防砂筛管。

一、筛管防砂完井的发展历程及性能评价:1、1996年以前防砂完井技术试验阶段，主要以金属棉筛管完井防砂为主。

金属棉筛管防砂完井后井眼尺寸小，不利于注汽热采、采油生产和后期作业。

防砂材料强度不足、不均匀，容易堵塞和损坏（击穿）。

2、1996～2002年间开发并应用了TBS筛管。

TBS筛管是以打孔套管为基管，将金属纤维过滤单元烧结在基管上，单层管结构，内径大，可防细砂，解决了金属棉筛管内径小、堵塞和强度低的问题。

TBS筛管存在问题：过滤单元易脱落、加工工艺性差。

3、2002年以后由于机械加工工艺的进步，割缝筛管加工成本降低，近几年来在辽河油田应用的最多，主要适用于粗砂、分选性好的油藏。

存在问题：不能防止细砂，缝隙易冲蚀变大、缝型为单一直缝抗压强度低。

4、2005年以后割缝筛管防砂完井技术推广应用阶段和弹性筛管现场试验阶段。

高强度弹性筛管进入现场，显示出明显的优势。

解决了TBS过滤单元脱落的问题，防砂材料采用弹性金属纤维，渗透性能好，抗堵塞性能高，扩大了防砂范围。

目前水平井最主要的防砂完井筛管是弹性筛管和割缝筛管。

目前水平井筛管完井方式主要有两种：A、95/8″套管内悬挂7″筛管。

B、7″套管下接7″筛管，上部固井。

二、完井筛管多样化技术1、割缝筛管割缝筛管是在套管或油管管体上切割出细缝，将地层砂挡在筛管之外实现防砂，其结构简单、成本低，可用于水平井等弯曲井眼的完井和防砂，但存在如下问题：1、受加工工艺影响，不能加工成梯缝，自洁能力差。

优质筛管防砂作业流程及安全风险分析一、优质筛管防砂现在渤海地区常见的优质筛管防砂包括：常规定向井套管射孔防砂和裸眼井防砂。

二、优质筛管防砂原理优质筛管防砂也叫适度防砂,它允许一定精度的地层沙进入生产管柱,被阻挡的地层沙在筛管与套管间的环空形成天然的防砂屏障,从而形成以沙治沙的目的.目的：延长井的生产寿命；保护地面设施；降低生产井的维修费用。

三、防砂作业步骤1、作业前工具准备首先需要知道井的基本数据，包括套管磅级、射孔数据、筛盲管扣型等，根据不同井的情况准备手工具和各种变扣接头。

手工具一般包括：管钳、卷尺、安全卡瓦、提丝、裁纸刀、内径规、外径规、钢丝刷、扳手、锉等。

各种变扣接头主要包括：筛盲管防喷变扣（根据筛盲管尺寸定），中心管防喷变扣、座封工具与钻杆连接的变扣（视作业平台钻杆尺寸决定，7”井座封工具上部接头扣型为 2－7/8”IFB;9-5/8”井座封工具上部接头扣型为3-1/2”IFB）、循环头等。

2、作业流程（以2层9-5/8”井为例）2．1、座封沉砂封隔器电缆座封沉砂封隔器工具组合：Baker "F-1" 沉砂封隔器 + 电缆座封工具+ CCL + 马龙头 + 电缆沉砂封隔器的坐封位置要参照测井曲线避开套管接箍。

沉砂封隔器应坐封于底层射孔段底部以下大约5～8ft处。

注意事项：电缆下入"F-1"沉砂封隔器时，关闭所有无线电通讯，停止一切电弧焊作业，平台所有人员禁止使用手机。

如果电缆坐封"F-1"沉砂封隔器有困难（井斜超过60度电缆下入就比较困难），可用钻杆下入液压座封工具。

钻杆下入液压座封工具步骤为：1)工具组合为："F-1"封隔器＋液压坐封工具 + 变扣 + 3-1/2"钻杆（具体柱数根据同位素的深度来定）+ 同位素接头(3-1/2" IF B ×P) +3-1/2"钻杆。
