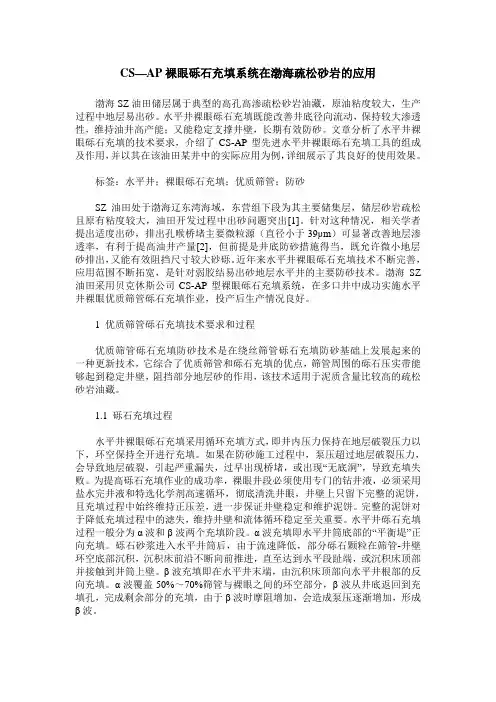

CS—AP裸眼砾石充填系统在渤海疏松砂岩的应用渤海SZ油田储层属于典型的高孔高渗疏松砂岩油藏，原油粘度较大，生产过程中地层易出砂。

水平井裸眼砾石充填既能改善井底径向流动，保持较大渗透性，维持油井高产能；又能稳定支撑井壁，长期有效防砂。

文章分析了水平井裸眼砾石充填的技术要求，介绍了CS-AP型先进水平井裸眼砾石充填工具的组成及作用，并以其在该油田某井中的实际应用为例，详细展示了其良好的使用效果。

标签：水平井；裸眼砾石充填；优质筛管；防砂SZ油田处于渤海辽东湾海域，东营组下段为其主要储集层，储层砂岩疏松且原有粘度较大，油田开发过程中出砂问题突出[1]。

针对这种情况，相关学者提出适度出砂，排出孔喉桥堵主要微粒源（直径小于39μm）可显著改善地层渗透率，有利于提高油井产量[2]，但前提是井底防砂措施得当，既允许微小地层砂排出，又能有效阻挡尺寸较大砂砾。

近年来水平井裸眼砾石充填技术不断完善，应用范围不断拓宽，是针对弱胶结易出砂地层水平井的主要防砂技术。

渤海SZ 油田采用贝克休斯公司CS-AP型裸眼砾石充填系统，在多口井中成功实施水平井裸眼优质筛管砾石充填作业，投产后生产情况良好。

1 优质筛管砾石充填技术要求和过程优质筛管砾石充填防砂技术是在绕丝筛管砾石充填防砂基础上发展起来的一种更新技术，它综合了优质筛管和砾石充填的优点，筛管周围的砾石压实带能够起到稳定井壁，阻挡部分地层砂的作用，该技术适用于泥质含量比较高的疏松砂岩油藏。

1.1 砾石充填过程水平井裸眼砾石充填采用循环充填方式，即井内压力保持在地层破裂压力以下，环空保持全开进行充填。

如果在防砂施工过程中，泵压超过地层破裂压力，会导致地层破裂，引起严重漏失，过早出现桥堵，或出现“无底洞”，导致充填失败。

为提高砾石充填作业的成功率，裸眼井段必须使用专门的钻井液，必须采用盐水完井液和特选化学剂高速循环，彻底清洗井眼，井壁上只留下完整的泥饼，且充填过程中始终维持正压差，进一步保证井壁稳定和维护泥饼。

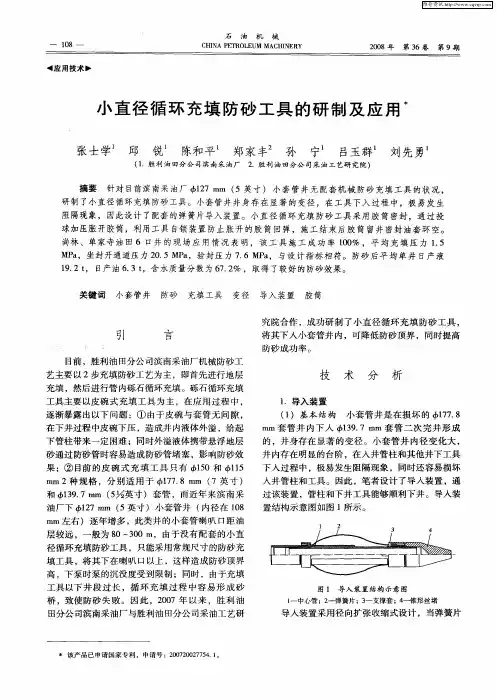

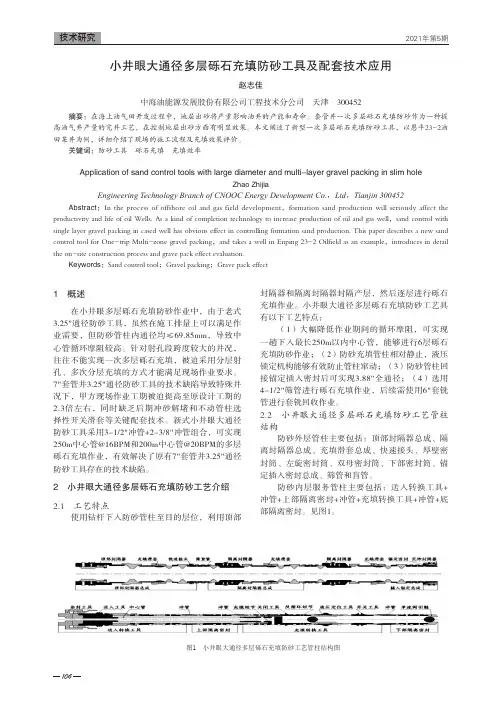

1041 概述在小井眼多层砾石充填防砂作业中，由于老式3.25"通径防砂工具，虽然在施工排量上可以满足作业需要，但防砂管柱内通径均≤69.85mm，导致中心管循环摩阻较高。

针对射孔段跨度较大的井况，往往不能实现一次多层砾石充填，被迫采用分层射孔、多次分层充填的方式才能满足现场作业要求。

7"套管井3.25"通径防砂工具的技术缺陷导致特殊井况下，甲方现场作业工期被迫提高至原设计工期的2.3倍左右，同时缺乏后期冲砂解堵和不动管柱选择性开关滑套等关键配套技术。

新式小井眼大通径防砂工具采用3-1/2"冲管+2-3/8"冲管组合，可实现250m中心管@16BPM和200m中心管@20BPM的多层砾石充填作业，有效解决了原有7"套管井3.25"通径防砂工具存在的技术缺陷。

2 小井眼大通径多层砾石充填防砂工艺介绍2.1 工艺特点使用钻杆下入防砂管柱至目的层位，利用顶部封隔器和隔离封隔器封隔产层，然后逐层进行砾石充填作业。

小井眼大通径多层砾石充填防砂工艺具有以下工艺特点：（1）大幅降低作业期间的循环摩阻，可实现一趟下入最长250m以内中心管，能够进行6层砾石充填防砂作业；（2）防砂充填管柱相对静止，液压锁定机构能够有效防止管柱窜动；（3）防砂管柱回接锚定插入密封后可实现3.88"全通径；（4）选用4-1/2"筛管进行砾石充填作业，后续需使用6"套铣管进行套铣回收作业。

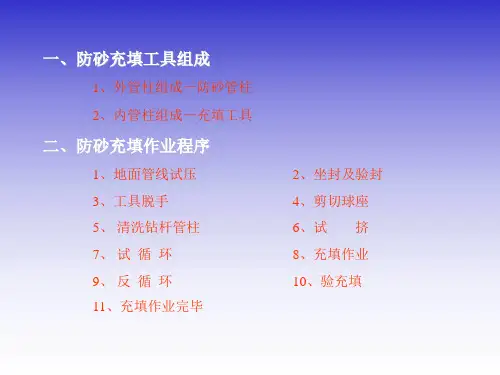

2.2 小井眼大通径多层砾石充填防砂工艺管柱结构防砂外层管柱主要包括：顶部封隔器总成、隔离封隔器总成、充填滑套总成、快速接头、厚壁密封筒、左旋密封筒、双母密封筒、下部密封筒、锚定插入密封总成、筛管和盲管。

防砂内层服务管柱主要包括：送入转换工具+冲管+上部隔离密封+冲管+充填转换工具+冲管+底部隔离密封。

见图1。

小井眼大通径多层砾石充填防砂工具及配套技术应用赵志佳中海油能源发展股份有限公司工程技术分公司 天津 300452摘要：在海上油气田开发过程中，地层出砂将严重影响油井的产能和寿命。

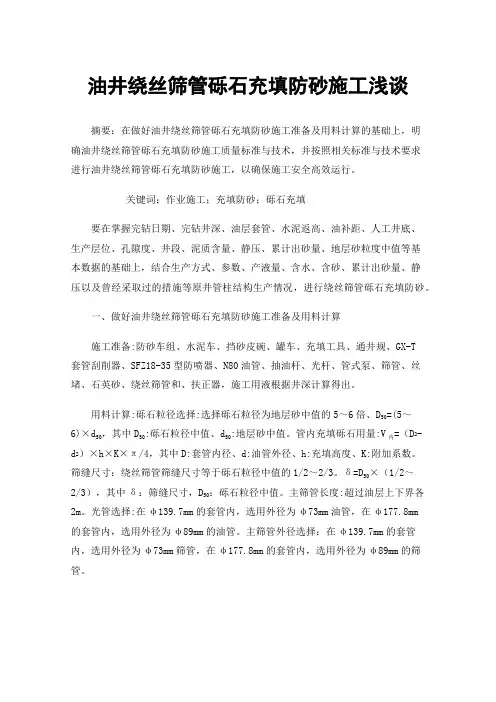

油井绕丝筛管砾石充填防砂施工浅谈摘要：在做好油井绕丝筛管砾石充填防砂施工准备及用料计算的基础上，明确油井绕丝筛管砾石充填防砂施工质量标准与技术，并按照相关标准与技术要求进行油井绕丝筛管砾石充填防砂施工，以确保施工安全高效运行。

关键词：作业施工；充填防砂；砾石充填要在掌握完钻日期、完钻井深、油层套管、水泥返高、油补距、人工井底、生产层位、孔隙度、井段、泥质含量、静压、累计出砂量、地层砂粒度中值等基本数据的基础上，结合生产方式、参数、产液量、含水、含砂、累计出砂量、静压以及曾经采取过的措施等原井管柱结构生产情况，进行绕丝筛管砾石充填防砂。

一、做好油井绕丝筛管砾石充填防砂施工准备及用料计算施工准备:防砂车组、水泥车、挡砂皮碗、罐车、充填工具、通井规、GX-T套管刮削器、SFZ18-35型防喷器、N80油管、抽油杆、光杆、管式泵、筛管、丝堵、石英砂、绕丝筛管和、扶正器，施工用液根据井深计算得出。

用料计算:砾石粒径选择:选择砾石粒径为地层砂中值的5～6倍、D50=(5～6)×d50，其中D50:砾石粒径中值、d50:地层砂中值。

管内充填砾石用量:V内=（D2-d2）×h×K×π/4，其中D:套管内径、d:油管外径、h:充填高度、K:附加系数。

筛缝尺寸：绕丝筛管筛缝尺寸等于砾石粒径中值的1/2～2/3。

δ=D50×（1/2～2/3），其中δ：筛缝尺寸，D50：砾石粒径中值。

主筛管长度:超过油层上下界各2m。

光管选择:在φ139.7mm的套管内，选用外径为φ73mm油管，在φ177.8mm的套管内，选用外径为φ89mm的油管。

主筛管外径选择：在φ139.7mm的套管内，选用外径为φ73mm筛管，在φ177.8mm的套管内，选用外径为φ89mm的筛管。

携砂液用量:V液=V石/τ，其中V液:携砂液用量；V石：砾石用量；τ：携砂比。

洗井液用量；V液=（D2-d2外＋d2内）×h×K×π/4，V液:洗井液用量，D:套管内径，d外:油管外径、d内:油管内径，h:洗井深度，K:附加系数。
