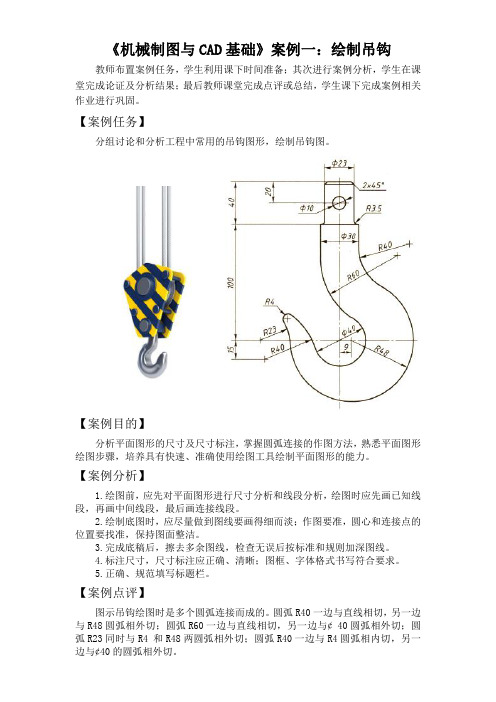

《机械制图与CAD基础》案例一：绘制吊钩
教师布置案例任务，学生利用课下时间准备；其次进行案例分析，学生在课堂完成论证及分析结果；最后教师课堂完成点评或总结，学生课下完成案例相关作业进行巩固。

【案例任务】
分组讨论和分析工程中常用的吊钩图形，绘制吊钩图。

【案例目的】
分析平面图形的尺寸及尺寸标注，掌握圆弧连接的作图方法，熟悉平面图形绘图步骤，培养具有快速、准确使用绘图工具绘制平面图形的能力。

【案例分析】
1.绘图前，应先对平面图形进行尺寸分析和线段分析，绘图时应先画已知线段，再画中间线段，最后画连接线段。

2.绘制底图时，应尽量做到图线要画得细而淡；作图要准，圆心和连接点的位置要找准，保持图面整洁。

3.完成底稿后，擦去多余图线，检查无误后按标准和规则加深图线。

4.标注尺寸，尺寸标注应正确、清晰；图框、字体格式书写符合要求。

5.正确、规范填写标题栏。

【案例点评】
图示吊钩绘图时是多个圆弧连接而成的。

圆弧R40一边与直线相切，另一边与R48圆弧相外切；圆弧R60一边与直线相切，另一边与¢40圆弧相外切；圆弧R23同时与R4和R48两圆弧相外切；圆弧R40一边与R4圆弧相内切，另一边与¢40的圆弧相外切。

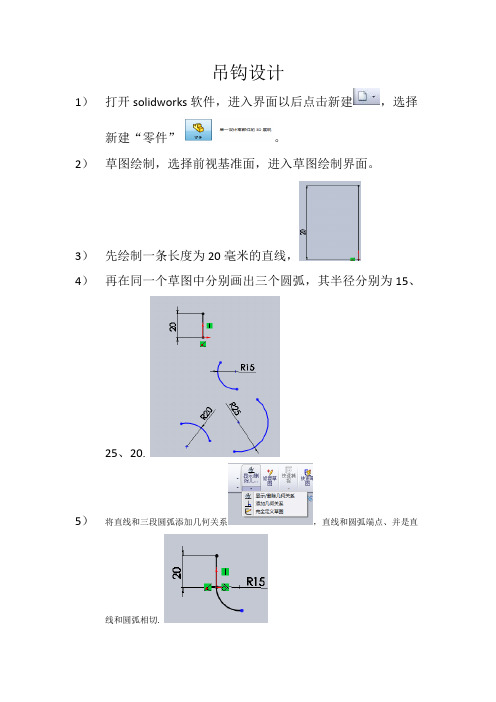

吊钩设计1）打开solidworks软件，进入界面以后点击新建，选择新建“零件”。

2）草图绘制，选择前视基准面，进入草图绘制界面。

3）先绘制一条长度为20毫米的直线，4）再在同一个草图中分别画出三个圆弧，其半径分别为15、25、20.5）将直线和三段圆弧添加几何关系，直线和圆弧端点、并是直线和圆弧相切.6）将第二段圆弧和第一段圆弧端点重合、两圆相切。

第三段圆弧和第二段圆弧以同样的方法约束。

得到如图所示的吊钩指引线。

7）开始做出各个截面的基准面，8）选择各个面所在点，然后选择与指引线相垂直。

9）各个基准面的未知如图所示。

10）在第一个基准面内画出第一个截面，直径为10毫米。

圆的圆心在坐标圆心上。

11）在第二基准面内作出一个椭圆，长径和短径的长度如图。

12）第三基准面内画得截面如下，该草图是一个对称图形。

13）第四个基准面内话一个和上一基准面图形相似的截面，把图形的尺寸改变一点做为新截面尺寸。

14）第五个基准面内画一个直径为9毫米的圆。

15）最后一个截面图形为直径为6毫米的圆。

16）这样各个截面的图形都画完了，接下来通过特征功能里面的“放样”将各个截面以及指引线做出吊钩基本模型。

17）选择“中心线参数”为所画的指引线。

18）将“放样轮廓”分别按先后关系选中各个截面草图。

19)放样后的图形如下所示。

19）在吊钩的下端面上加一个圆顶。

首先选中要加圆顶的面1，然后再把距离设为3毫米。

20）最后把吊钩加以完美，在其实体上再加上一个环。

21）首先第一步是在基准面1基础上通过平移得到基准面9。

按住CTRL键，用鼠标箭头放在基准面1一条边上，等基准面变红了就可以按住不动，然后拖动基准面。

设定基准面9距离。

22）在前视基准面内画一个直径为20的圆。

23）在新建的基准面9中做一个直径为9的原，并使得圆心的位置与上一步圆的轮廓构成“穿透”几何关系。

24）通过“扫描”功能。

把小圆绕大圆扫面出圆环。

25）交接面处画圆角。

26）吊钩最终模型。

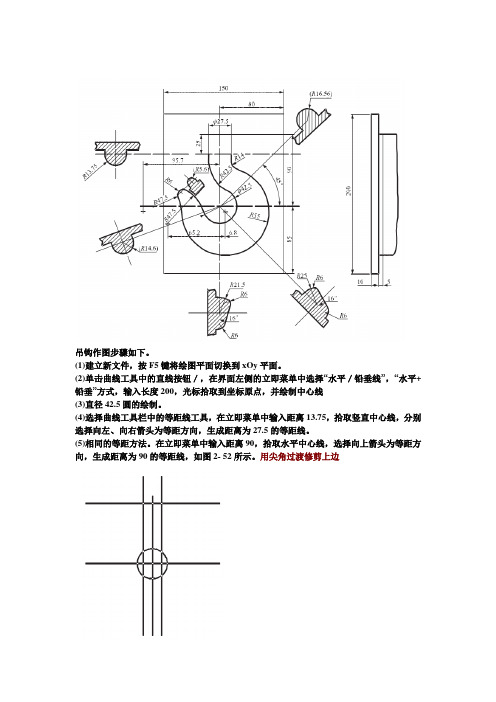

吊钩作图步骤如下。

(1)建立新文件，按F5键将绘图平面切换到xOy平面。

(2)单击曲线工具中的直线按钮／，在界面左侧的立即菜单中选择“水平／铅垂线”，“水平+铅垂”方式，输入长度200，光标拾取到坐标原点，并绘制中心线(3)直径42.5圆的绘制。

(4)选择曲线工具栏中的等距线工具，在立即菜单中输入距离13.75，拾取竖直中心线，分别选择向左、向右箭头为等距方向，生成距离为27.5的等距线。

(5)相同的等距方法。

在立即菜单中输入距离90，拾取水平中心线，选择向上箭头为等距方向，生成距离为90的等距线，如图2- 52所示。

用尖角过渡修剪上边(6)绘制R55的圆弧。

选择曲线工具中的直线／工具，在界面左侧的立即菜单中选择“角度线”，与x轴夹角-45°。

(7)选择曲线过渡r工具，选择“圆弧过渡”方式，半径为14，对右侧13.75的等距线和R55圆弧进行过渡；(8)选择菜单“造型”-“曲线编辑”-“曲线拉伸”命令(9)选择菜单“编辑”-“删除”命令，或者直接选择口工具。

拾取6.8的等距线，右击确认。

(10)选择曲线工具栏中的等距线工具，在立即菜单中输入距65.2(11)选择曲线生成工具栏上o工具，在立即菜单中选择作圆方式“圆心点半径”，然后按照提示单击选取坐标系原点，半径为68.75【47.5+42.5/2】支持四则运算(12)选择曲线工具栏中的等距线工具，在立即菜单中输入距95.7(13)选择曲线生成工具栏上工具，在立即菜单中选择作圆方式“圆心点半径”，然后按照提示单击选取R55圆的圆心为圆心，半径为102.5【47.5+55】输入圆心时支持加法。

(14)选择曲线过渡r工具，选择“圆弧过渡”方式，半径为6，对两个R47.5的圆弧进行过渡，如图2-58所示。

画47.5圆弧的圆心定位要用交点的方式(15)选择菜单“编辑”一“删除”命令，拾取要删除的元素，右击确认。

以上是绘制吊钩平面图形，讲过，可以略。

项目六绘制复杂平面图——吊钩一、项目目的与要求1、巩固直线、圆等常用绘图命令的操作方法；2、巩固修剪、偏移、圆角、倒角等修改命令的操作方法；3、综合运用绘图命令和修改命令绘制图形。

二、项目知识要点1、直线、圆、多边形、矩形、样条曲线和图案填充等绘图命令的操作方法；2、复制、修剪、镜像、阵列、移动、旋转、缩放、偏移、圆角、倒角等常用修改命令的操作方法和技巧；3、综合运用常用绘图命令和常用修改命令绘制图形。

三、项目步骤与内容1、绘制下图6.1所示的吊钩平面图形。

图6.1 吊钩说明：可用其他方法绘制图形，提供绘图步骤仅是说明有关命令操作方法，并不是最佳绘图方法。

参考步骤如下：1、新建一张图纸，按该图形的尺寸，图纸大小应设置成A4，竖放，因此图形界限设置为“210×297”。

2、显示图形界限单击“全部缩放”按钮，图形栅格的界限将填充当前视口。

或者在命令窗口输入Z，回车，再输入“A”，回车。

3、设置对象捕捉在状态栏的“对象捕捉”按钮上单击鼠标右键，选择“设置…”，在弹出的“草图设置”对话框中，选择“交点”、“切点”、“圆心”、“端点”，并启用对象捕捉，单击“确定”按钮。

4、设置图层按图形要求，打开“图形特性管理器”，设置以下图层、颜色、线型和线宽：5、绘制中心线（1）选择图层通过“图层”工具栏，将“中心线”层设置为当前层。

单击“图层”工具栏图层列表后的下拉按钮，在中心线层上单击，则中心线层为当前层。

（2）绘制垂直中心线AB和水平中心线CD执行“直线”命令，在屏幕中上部单击，确定A点，绘制出垂直中心线AB。

在合适的位置绘制出水平直线CD，如图6.2所示。

图6.2 绘制中心线图 6.3 绘制吊钩柄6、绘制吊钩柄部直线柄的上部直径为14，下部直径为18，可以用中心线向左右各偏移的方法获得轮廓线，两条钩子的水平端面线也可用偏移水平中心线的方法获得。

（1）在编辑工具栏中单击“偏移”按钮，调用偏移命令，将直线AB分别向左右偏移7个单位和8个单位，获得直线JK、MN及QR、OP；将CD向上偏移54个单位获得直线EF，再将刚偏移所得直线EF向上偏移23个单位，获得直线GH。

绘图步骤：（1）选择菜单“文件”/“新建”命令,打开“新建”对话框。

（2）在新建对话框中，类型选择零件，子类型选择实体，取消“使用默认模板”勾选，将单位设置成毫米,单击“确定”进入。

（3）选择“草绘”，将“FRONT”面设为作图平面，单击“草绘”进入草绘界面。

（4）单击工具栏的矩形窗口，创建一个矩形，长和宽分别设置为110和51，点击对勾。

（5）选择工具栏中的“拉伸”工具，将深度设置为15，点击对勾。

（6）选择“草绘”，将拉伸的长方体的上表面作为草绘平面，点击线“线”工具创建一个长和宽分别为50和38的矩形，点击“拉伸”工具，将深度设置为1.5，点击“去除材料”，然后点击对勾。

（7）点击“倒圆角”命令，选择物体的四个角，数值设置为5.00，对其进行倒角。

（8）选择物体的上表面作为草绘平面，对照手机做出边缘曲线，然后点击对勾完成。

（9）选择“插入”、“扫描”“切口”命令，点击“选取轨迹”，选择“选取”命令，选取（8）描绘的轨迹，点击“完成”，再选择“自由端点”、“完成”命令，选择“矩形”工具，描绘扫描切口，将切口的宽度和和深度分别设置为0.2和1.5，点击对勾，选择“正向”，单击“确定”完成。

（10）选择手机的上表面作为草绘平面，对照手机在切口的边缘绘制边缘曲线，然后点击对勾完成。

（11）点击“拉伸”工具，将深度设置为2，点击去除材料，选择完成。

（12）点击“平面”工具，建立基准面，向上偏移TOP面11毫米，然后进入草绘环境，绘制手机外围的边缘曲线。

（13）选择“插入”、“扫描”“切口”命令，点击“选取轨迹”，选择“选取”命令，选取（12）描绘的轨迹，点击“完成”，再选择“自由端点”、“完成”命令，选择“矩形”工具，描绘扫描切口，将切口的宽度和和深度分别设置为0.2和1.5，点击对勾，选择“正向”，单击“确定”完成。

（14）单击“倒角”命令，选择手机模型上表面的边缘，将倒角数值设置为2，然后点击对勾完成。

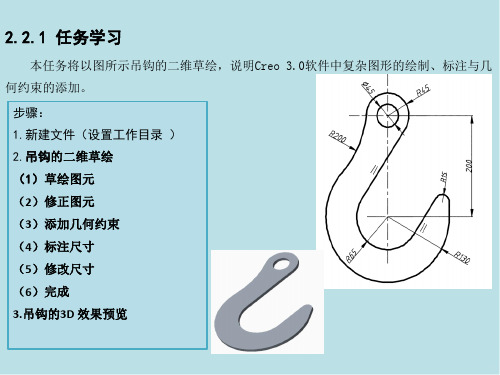

任务二吊钩二维草图绘制1、认识Pro/E 4.0二维草绘界面中常用绘图命令的使用意义2、了解尺寸标注及约束命令的使用原则3、能以典型图例进行二维参数化草图的绘制，掌握草图绘制、尺寸标注、约束工具的应用方式及使用技巧。

教师通过局域网多媒体教学软件演示操作，引领学生运用Pro/E 4.0完成吊钩零件的二维草图绘制(图2-1)，引导学生掌握Pro/E 4.0二维草绘界面中常用的工具命令其使用方法及操作技巧。

图2-1 吊钩一 、草图图2-2二、草图绘制的基本流程1、绘制草图的几何形状，见（图2-3）2、标注尺寸及设置约束条件，见（图2-4）草绘就是二维截面的绘制，绝大部分的三维模型都是通过对二维截面的一系列操控而得到的，所以草绘在三维设计当中具有相当重要的地位。

良好的草绘习惯能够在很大程度上减少错误的发生，提高草绘的质量与效率。

通常情况下，建立草绘图都是在三维建模的过程中，也可以直接新建一个草绘文件，在以后需要时进行调用，其文件后缀名为 .sec ，见（图2-2）。

弱尺寸输入文件名图2-3强尺寸弱尺寸（颜色是灰色的）垂直约束···平行约束图2-43、修改尺寸数值，见（图2-5）双击弹出修改框，输入尺寸数值图2-5三、草图绘制的常用工具命令1、绘制线条图2-6所示为下拉式菜单草绘下面绘制各种几何图型的命令，为方便使用，Pro/E 在主窗口界面的右侧也显示出这些命令的快捷按钮，如图2-7所示。

图2-6 图2-71) 绘制直线直线的类型有：直线、相切直线、中心线，快捷工具按钮如图2-8所示。

图2-8直线：以鼠标左键点选两个点，即可产生一条直线，按鼠标滚轮可终止直线的绘制，若接着再按滚轮一次则退出直线绘制命令，如图2-9所示。

选取工具线条工具几何工具 放弃尺寸标注 约束设置 文字 完成绘制线条的命令令图2-9切线：点选两个圆或圆弧，即可产生与圆/圆弧相切的切线（内切线或外切线），如图2-10所示。

吊钩的绘制抄画图3-1的吊钩零件，尺寸不需要标注，线型、图层、颜色等不需考虑。

图3 吊钩【工程分析】因尺寸、图层等不作要求，只是按尺寸抄画图形，故只需读懂图，“依葫芦画瓢”即可。

该图的读图难点是钩嘴部分R2、R14和R24的圆弧，这些圆弧只注明了形状尺寸，而定位尺寸是隐含的，要分析找出其定位尺寸才能绘制两圆弧。

在读懂图的基础上，要注意作图的思路：先定基准，然后从简单的部分（具有形状尺寸和定位尺寸）开始，再把能确定的部分（一般是只有形状尺寸而没有定位尺寸的部分）确定下来，最后是复杂部分，如图3-2所示。

图3-2 作图思路【知识与技能】抄画平面图形是根据工程图进行三维建模的基础，这里首先要具备《机械制图》的读图分析能力，对图纸进行分析：基准在哪里、哪些图素可以先画（既有形状尺寸又有定位尺寸），哪些图素不能先画的（没有定位尺寸，只有形状尺寸），先从哪里着手简单。

通过分析本图形的图素构成可以知道，图形只有直线和圆弧构成，故绘图功能只需使用直线、圆弧，编辑功能只需使用偏移和修剪即可。

当然，绘图过程中，随时可能要用到之前学习过的放大、缩小、适度化等通用的辅助性操作。

【工程实施】1.绘制基准线通过直线命令作出两基准线。

图3-3 直线命令作水平线时设Y=0，作垂直线时设X=0，使水平线、垂直线与X、Y轴重合，如图3-4所示：图3-4 基准线■个人观点：基准线一般应与系统的坐标轴重合，以便于作图与观看。

■提示：基准线的长短可先不必考虑，在随后的作图过程中如果需要延长或缩短，可以使用以下命令进行相应的延长与缩短：修剪图3-6修剪延伸■关键：先点击要保留的部分，再在要伸长或缩短到的位置点击鼠标。

2.绘制φ24、R29圆弧（1）偏移垂直基准线确定R29圆弧的圆心，如图3-7、图3-8。

图3-7 偏移命令图3-8确定R29圆弧圆心（2）作φ24、R29圆弧作图过程如图3-9，结果如图3-10所示。

■提示：图3-9 圆弧命令图3-10 φ24、R29圆弧作出R29圆后，对于确定R29圆弧圆心的辅助线可以删除或隐藏。
