PROE三维绘图实例

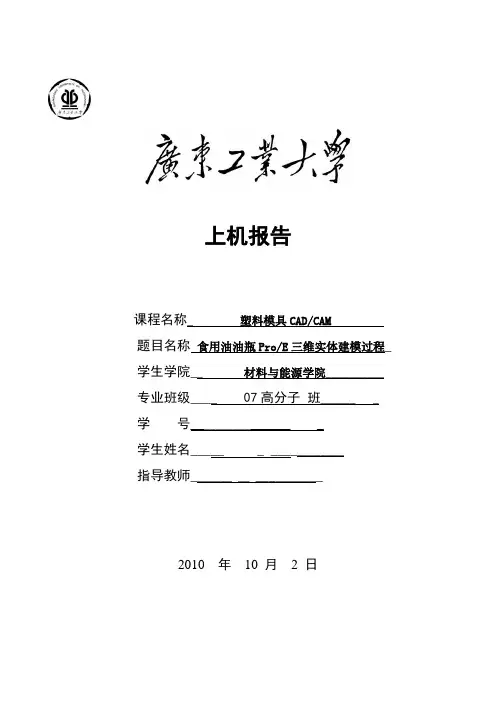

上机报告课程名称_塑料模具CAD/CAM 题目名称食用油油瓶Pro/E三维实体建模过程_ 学生学院__ 材料与能源学院__________ 专业班级____ 07高分子班______ _学号________________ _学生姓名_____ _ ____________指导教师_______ __ ___________2010 年10 月 2 日食用油油瓶Pro/E三维实体建模过程制品样板一，创建瓶身1、新建一个文件，进入零件模式2、选择，按照（左下图）尺寸绘制草图，作为扫描轨迹。

3、再绘制（下中图）草图作为扫描截面，用曲面进行扫描，扫描出瓶身（右下图）二，创建瓶颈1、利用绘制瓶身上表面为基准平面，以此作为参照。

2、点击【插入】/【混合】/【曲面】，绘制瓶身草图，单机右键，选择【切换剖面】，绘制圆形，再进行打断（下左图）。

3、编辑高度为30，选好方向，点击完成瓶颈创建（右下图）。

三，绘制瓶身花纹1、选取整个曲面，点击【编辑】/【偏移】，点击右侧的扩展按钮，选中按钮，点击【选项】/【草绘区域】，绘制（左下）图案2、选取上一步骤偏移的曲面，点击镜像按钮，再选择镜像参照面，在另一瓶身面生成偏移曲面。

3、重复步骤2，完成瓶身花纹的创建（右下图）。

四、制作瓶底1、利用基准平面工具，创建瓶身底面作为基准平面，用以此作参照面草绘底面草图。

2、选中绘制的底面，点击【编辑】/【填充】，把底面封闭。

3、选取旋转工具，制作瓶底凹入特征（左下图）。

点击生成交叉曲面。

4、选取两交叉的平面，选择【编辑】/【合并】选项，利用决定方向，点生成（右下图）。

五、制作瓶嘴1、选取旋转工具，【位置】/【定义】进入草绘平面，绘制瓶嘴草图，画定旋转中心线。

2、点击生成（左下图）瓶嘴曲面。

3、按住Ctrl键，选取所有绘制的曲面，点击合并工具，合并所有曲面，利用圆角工具，修饰直角。

选取【编辑】/【加厚】，设置加厚为1.5，点击完成加厚。

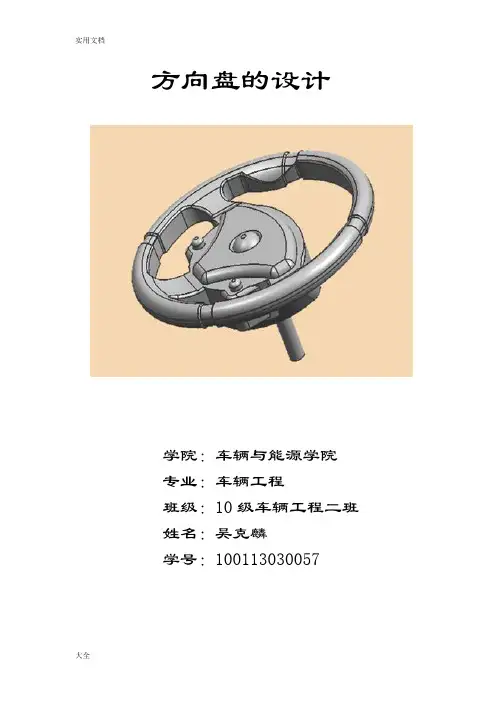

方向盘的设计学院：车辆与能源学院专业：车辆工程班级：10级车辆工程二班姓名：吴克麟学号：100113030057设计步骤：步骤1：新建文件名drive.prt，并进入建模环境。

步骤2：在YZ平面上创建草图，草图轮廓如图：步骤3：创建旋转特征，旋转轴为ZC轴，角度为180度步骤4：在YZ平面上创建草图，草图轮廓如图;步骤5：创建旋转求差特征，如图：步骤6：创建倒圆角特征，圆角半径3.5：步骤7：在XY平面上创建草图步骤8：创建拉伸求差特征：步骤9：创建圆角特征，圆角半径为1步骤10;创建草图，草图绘制平面步骤11;创建拉伸求差，结束为贯通，如图：步骤12：继续在上述平面上创建草图，草图轮廓如图：步骤13：创建拉伸求和特征，拉伸距离4.5步骤14：继续在上述平面上创建草图步骤15：创建拉伸求和特征，拉伸距离1步骤16;在XY平面上创建草图步骤17：创建拉伸求差特征，拉伸距离11.9步骤19;创建圆角特征，圆角半径1步骤20：创建圆角特征，圆角半径1.2步骤21：创建拔模特征，拔模角度为1步骤23：创建圆角特征，圆角半径1.2步骤24;创建替换面特征步骤25：创建圆角特征，圆角半径2步骤26：创建圆角特征，圆角半径1步骤27：创建圆角特征，圆角半径0.5步骤28：创建圆角特征，圆角半径0.3步骤29：创建圆角特征，圆角半径0.9步骤30：创建圆角特征，圆角半径1步骤31：创建修建体特征步骤32：创建圆台特征，圆台特征1.5，高度1，定位尺寸：距离ZX平面5.2，距离ZY平面6.3步骤33：创建圆角特征，圆角半径0.5步骤34：创建偏置曲面，偏置距离0.2步骤35;在XY平面上创建草图步骤36：拉伸距离20，并进行修剪，隐藏曲面步骤37：创建修建体特征，结果如图：步骤38：创建圆角特征，圆角半径0.3步骤39：创建圆角特征，圆角半径2步骤40：创建镜像体，以ZY平面镜像，并求和步骤41;创建孔特征，孔直径3.5，深度0.8定位尺寸：距离ZY平面0，距离ZX平面0步骤42;创建圆角特征，圆角半径0.3步骤43：创建圆台，圆台高度1.5，直径3.5步骤44：创建圆角特征，圆角半径1.5步骤45：创建圆台特征，圆台直径5，高度7，拔模角度0.5，定位尺寸;距离ZX平面0，距离ZY平面0步骤46：创建圆台特征，圆台直径2，高度8，拔模角度0.5步骤47：隐藏曲面、草图、基准，保存文件。

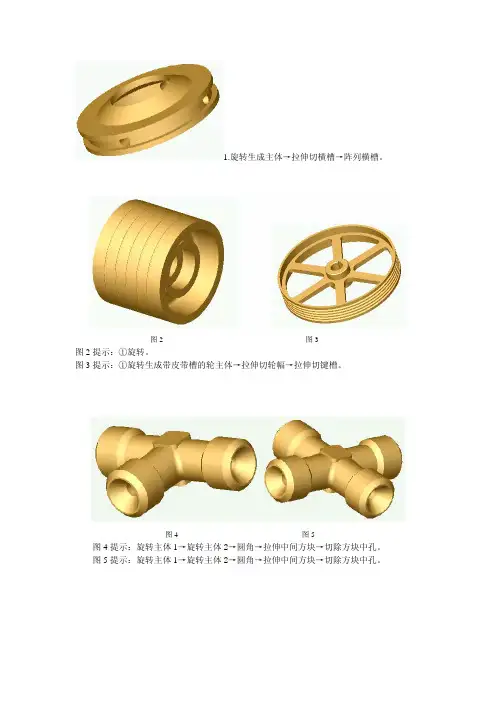

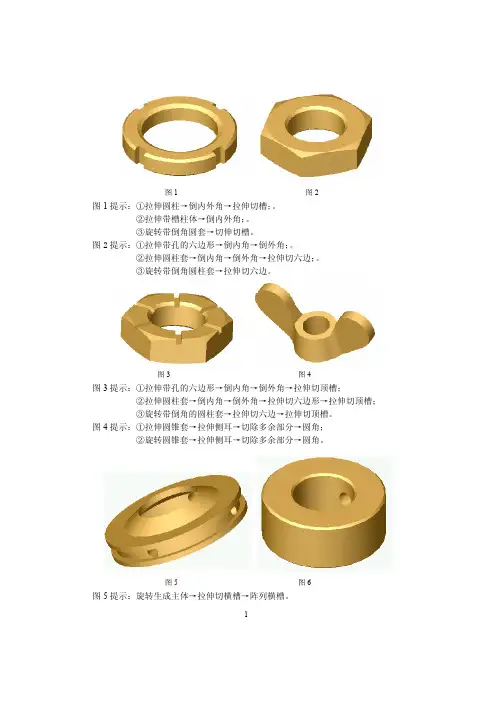

1.旋转生成主体→拉伸切横槽→阵列横槽。

图2 图3
图2提示：①旋转。

图3提示：①旋转生成带皮带槽的轮主体→拉伸切轮幅→拉伸切键槽。

图4 图5
图4提示：旋转主体1→旋转主体2→圆角→拉伸中间方块→切除方块中孔。

图5提示：旋转主体1→旋转主体2→圆角→拉伸中间方块→切除方块中孔。

图6 图7
图6提示：旋转。

图7提示：旋转主体1→建立基准面→旋转主体2→圆角→拉伸中间方块→切孔。

图8 图9
图8提示：拉伸主体→切除外形→切除内孔。

图9提示：旋转
图10 图11
图10提示：旋转中间球（带平面、带孔）→旋转轮幅→阵列轮幅→旋转轮缘→旋转手把。

图11提示：拉伸底板→沿底板画一直线草图→过直线建立一个斜基准面→画草图→拉伸凸起→切孔。

图12提示：旋转曲面→加厚。

图13提示：①画圆弧→建立两个基准面→在两个基准面上画圆→放样曲面→加厚→切除多余部分。

②画圆弧→建立两个基准面→在两个基准面上画圆→凸台/基体放样薄壁→切除多余部分。

图14 图15
图14提示：画曲线→建立基准面→画圆→凸台/基体扫描（薄壁特征）。

图15提示：画曲线→建立多个基准面→凸台/基体放样（薄壁）。

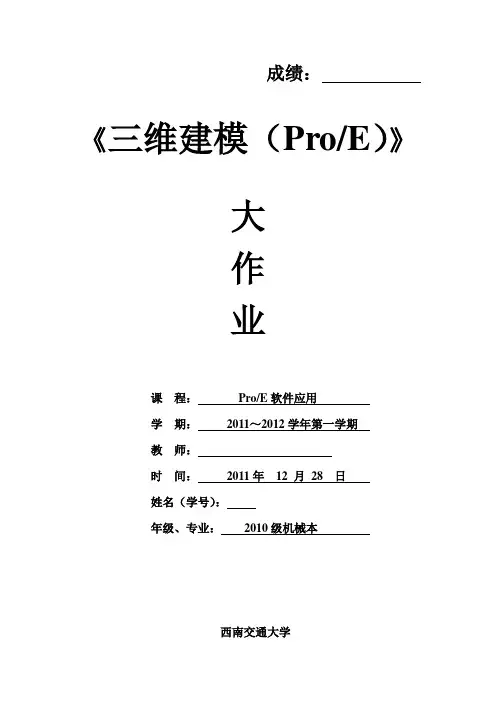

成绩：《三维建模（Pro/E）》大作业课程：Pro/E软件应用学期：2011～2012学年第一学期教师：时间：2011年12 月28 日姓名（学号）：年级、专业：2010级机械本西南交通大学螺旋式千斤顶的设计一、螺旋式千斤顶的概述千斤顶是一种起重高度小(小于1ｍ)的最简单的起重设备。

它有机械式和液压式两种。

本次CAD设计的千斤顶称作螺旋千斤顶，是机械式千斤顶的一种。

目前应用广泛的机械式千斤顶有螺旋千斤顶、起道机和手摇挎顶。

由于螺旋千斤顶结构简单、操作方便、安全可靠。

螺旋千斤顶能长期支撑重物，也可倒立使用，最大起重量达到100吨，广泛应用于交通、铁路、桥梁、造船等各行各业。

随着科技的发展和人民生活水平的提高，在一些工作场合，人力或者一些简单的工具不能满足工作需求。

例如在更换轮胎时，就需要一种方便的工具来协助工作，于是千斤顶就产生了。

首先，简要概述下国内和国外千斤顶的发展历程。

在国外，早在20世纪40年代，卧式千斤顶就已经广泛使用。

随着技术的发展，更先进的千斤顶也就有了。

而在国内，由于历史原因，千斤顶技术起步较晚。

直到1979年才接触到类似于国外卧式千斤顶这样的产品。

经过多年设计与制作的实践，出了卧式千斤顶以外，我国还研制出了新型折叠式液压千斤顶、剪式千斤顶等。

而科技在不断地进步，我相信在以后的工作中，各式各样的千斤顶会得到应用。

运用CAD对螺旋千斤顶的设计意义是：第一，熟悉该产品的应用领域和工作原理。

使对机械设计有一个初步的了解。

第二，通过对该产品的CAD设计，更加熟练地掌握三维建模（Pro/E）的过程。

二、螺旋千斤顶的工作原理目前市场上的螺旋千斤顶的样式各种各样，一般都由底座、螺套、螺杆、绞杠和端盖五个部件组装而成。

螺旋式千斤顶的使用是很简单的，手动的不耗能工具。

其结构原理中最重要的是摩擦学的原理应用。

螺杆或螺套作为顶举件，一般在端盖上设计有防打滑的纹理。

普通螺旋式千斤顶靠螺纹自锁作用支撑重物，但其传动效率低，返程慢。

弧面分度凸轮三维建模已知设计条件：凸轮转速n=300r/min连续旋转，从动转盘有8工位，中心距C=180mm,载荷中等。

选择改进正弦运动规律为所设计弧面分度凸轮机构的运动规律。

参数如下：项目实例计算凸轮角速度31n/凸轮分度期转角B12n凸轮停歇期转角e32n凸轮角位移e凸轮和转盘的分度期时间〃///凸轮和转盘停歇时间幻//一//凸轮分度廓线旋向及旋向系数选取左旋，凸轮分度廓线头数日选取转盘分度数，按设计要求的工位数，选定，转盘滚子数X转盘分度期运动规律抛物线一直线一抛物线转盘分度期转位角盼/(妒，6/4中心距C=180mm凸轮转速n=300r/min旋向系数P=+1分度数I=8凸轮头数H=1转盘滚子数Z=1*8=8凸轮宽度B=90分度期转角e f=120°停歇期转角0d=240°凸轮节圆半径rp1=96mm滚子宽度b=30mm滚子半径Rr=22mm凸轮顶弧半径rc=75.29mm我们将分别作出与滚子左面接触的一系列凸轮轮廓曲线，分度期1L、2R、2L、3R,停歇期与滚子左右接触的轮廓曲线，然后将这些线生成曲面，最后生成实体。

1凸轮定位环面内圆直径Di为直径的基础圆柱体打开Pro/ENGINEER,进入Pro/ENGINEER三维造型窗口，在“基础特征”工具栏上单击“拉伸”命令，选择"FRONT”面为草绘平面，绘制①154.69的圆，并双向拉伸90mm.2建立1L轮廓曲线1)建立推程段轮廓面曲线①.新建.prt文件打开Pro/EWildfire三维绘图软件，新建-＞零件-＞实体，建立文件。

②.绘制廓面曲线曲线-＞从方程-＞完成，此时弹出【菜单管理器】，并提示选取坐标，点取桌面上的坐标后，再在【菜单管理器】中选取【笛卡尔】，然后在弹出的记事本中输入如下绘图程序：程序1：c=180/*(1)P=1/*(2)B1=120/*(3)Rr=22/*(4)n=4/*(5)h=45/*(6)0=B1/n*t/*(7)Q i=n A2*h/(2*(n-1))*(0/B1)A2/*(8)Q=22.5+P*Q i/*(9)r=72/*(10)a=10*pi/*(11)b=nA2*h*0/((n-1)*B»2)/*(12)3=b/a/*(13)ip=atan(p*r/(c-r*cos(Q))*3)+180/*(14)x2=r/*(15)y2=Rr*cos(p)/*(16)z2=Rr*sin(p)/*(17)x=x2*cos(Q)*cos(0)-p*y2*sin(Q)*cos(0)-z2*sin(0)-c*cos(0)/*(18)y=-x2*cos(Q)*sin(0)+p*y2*sin(Q)*sin(0)-z2*cos(0)+c*sin(0)/*(19)z=p*x2*sin(Q)+y2*cos(Q)/*(20)③.创建曲线组重复以上步骤，并依次将程序段中第(5)句中的r值变为76、80、84、88、92、96、100、创建另外8条推程段轮廓面曲线(本文取△r=4mm，一共建立9条曲线，也可根据不同情况建立更多或较少的曲线)，并将其编为一组，如图1所示。

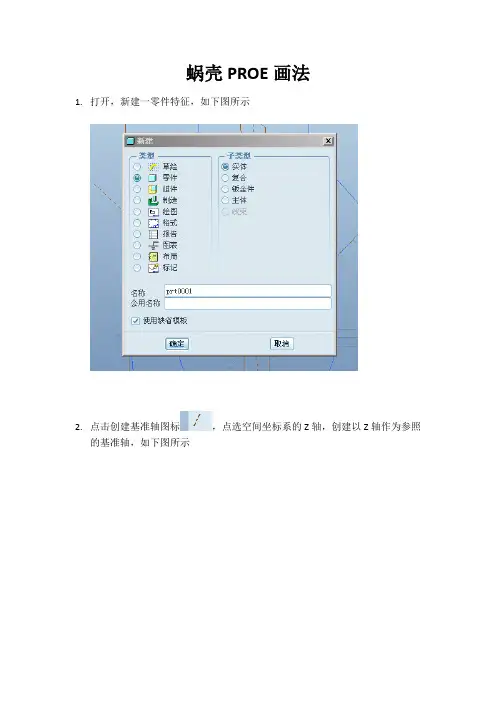

蜗壳PROE画法1.打开，新建一零件特征，如下图所示2.点击创建基准轴图标，点选空间坐标系的Z轴，创建以Z轴作为参照的基准轴，如下图所示3.点击图标，点选FRONT平面，以FRONT平面做为草绘平面，如下图所示点击草绘，在FRONT平面中画出蜗壳的二维投影图，如下图所示二维图的画法请读者参照林清安的《综合教程》，这里不在赘述。

4.蜗壳的二维投影图画完以后，做出蜗壳的一到八断面与基圆的交点，方面以后做扫描混合的时候用，点击图标，创建蜗壳的一到八断面与基圆的交点，方法如下图所示依次创建出所需要的八个交点，如下图所示5.绘制第二断面到第八断面的扫描引导线，实际上是基圆的点PNT1到点PNT7那段，所绘制的引导线如下图所示6.点击扫描混合图标，创建曲面图标，点击上图所绘制的引导线，如下图所示点击中的截面菜单，出现如下图所示的对话框鼠标单击PNT1，激活该对话框，旋转改为90度，对话框如下图所示点击上图的草绘，进入二维的草绘状态，画出第二断面形状，所绘制的断面形状如下图所示（应注意在绘制后面的断面形状时，应保证绘图的起始点与绘图的方向相一致，以免扫描混合时出现扭曲的状态）第二断面绘制完成后，点击确定图标，选择下图中的插入图标按照上述的方法，依次绘制出剩余的几个断面，最后得到的形状如下图所示7.创建第九断面所在平面，如下图所示利用草绘工具，进入刚创建的平面，草绘出如下图形其中垂直线所对应部分为上图红线所示部分，创建完成后，点击确定图标，绘制完成后图形如下所示点击基准坐标系工具图标，创建如下图所示的CSO参考坐标系，如下图所示利用蜗壳水力模型图上的第九断面数据，利用偏移坐标系工具，选择上一步创建的CSO参考坐标系，利用圆柱坐标系，将第九断面所对应的点的数据输入，如下图所示利用插入基准曲线工具，选择上一步所创建的点，所得到的图形如下点击草绘工具，选择第九断面所在平面为草绘平面，绘制出第九断面形状，如下图所示利用相同的方法绘制出第十断面的形状，所绘第十断面的形状如下图所示创建蜗壳出口平面，如下图所示以蜗壳出口平面为草绘平面，创建出蜗壳出口形状，如下图所示8.点击草绘工具，选择FRONT平面为草绘平面，绘制引导线1，如下图所示重复上述操作，绘制出引导线2，如下图所示9.草绘完第九、第十和出口断面以及2段引导线后，利用边界混合工具，绘制出如下的图形，即为第九断面到蜗壳出口的形状10.草绘第一断面，如下图所示11.草绘第二断面，如下图所示12.草绘处第一断面到第二断面的三段引导线，分别如下图所示引导线1引导线2引导线313.利用边界混合工具，以上述所绘制的第一、第二断面为边界曲面，三段引导线做为控制线做一边界混合操作，绘制的第一断面到第二断面的过渡形状如下图所示14.草绘出第九断面的过渡形状，此过渡形状为第九断面的一部分，如下图所示15.草绘出第八断面的过渡形状，注意第八断面为一不闭合的曲线段，如下图所示16.利用边界混合工具，选取上述绘制的2个过渡形状，做出第八断面到第九断面的过渡曲面，如下图所示17.草绘出曲线1，如下图所示利用偏移工具，得到曲线2，如下图所示曲线218.利用边界混合工具，选取下图中的2段曲线进行边界混合操作，设置条件如下图所示19.利用点工具，找到曲线2在第九断面上的端点，如下图所示20. 利用点工具，找到第一端面线的某个端点，如下图所示21.以FRONT平面为草绘平面，利用样条曲线工具，以上述的2个点作为参考，画出相应的样条曲线，如下图所示22.选中上图中绘制的样条曲线，利用拉伸工具，从中心向两侧拉升，做一拉伸曲面，深度要超过涡室进口宽度b,拉伸出的图形如下图所示，此步骤是方3面后面的补面之用。

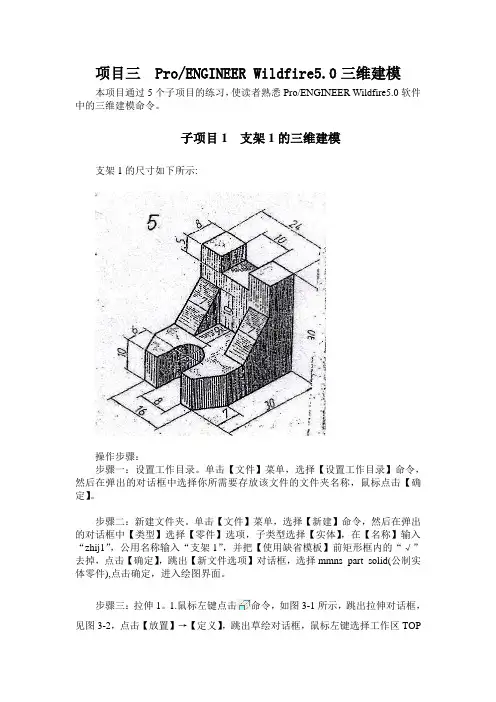

项目三 Pro/ENGINEER Wildfire5.0三维建模本项目通过5个子项目的练习，使读者熟悉Pro/ENGINEER Wildfire5.0软件中的三维建模命令。

子项目1 支架1的三维建模支架1的尺寸如下所示:操作步骤：步骤一：设置工作目录。

单击【文件】菜单，选择【设置工作目录】命令，然后在弹出的对话框中选择你所需要存放该文件的文件夹名称，鼠标点击【确定】。

步骤二：新建文件夹。

单击【文件】菜单，选择【新建】命令，然后在弹出的对话框中【类型】选择【零件】选项，子类型选择【实体】，在【名称】输入“zhij1”，公用名称输入“支架1”，并把【使用缺省模板】前矩形框内的“√”去掉，点击【确定】，跳出【新文件选项】对话框，选择mmns_part_solid(公制实体零件),点击确定，进入绘图界面。

步骤三：拉伸1。

1.鼠标左键点击命令，如图3-1所示，跳出拉伸对话框，见图3-2，点击【放置】→【定义】，跳出草绘对话框，鼠标左键选择工作区TOP基准平面为草绘平面，点击对话框右下角【草绘】进入草绘界面，如图3-4所示；2.在草绘界面绘制图3-5所示图形；3. 点击草绘界面右下角图标，退出草绘界面；4.在图3-6所示框中输入实体厚度8；5.点击图3-2右边图标，退出拉伸命令。

图3-1图3-2图3-3 图3-4图3-5图3-6★注：拉伸时可以双向拉伸或改变拉伸方向。

步骤四：拉伸2。

1.鼠标左键点击命令，跳出拉伸对话框，点击【放置】→【定义】，跳出草绘对话框，点击图3-7所示表面（30×8矩形平面），点击对话框右下角【草绘】进入草绘界面；2.在草绘界面点击【草绘】→【参照】，如图3-8所示，跳出参照对话框，点击工作区中图形的下边界，然后点击对话框【关闭】，如图3-9所示，添加下边界为草绘参照。

3.在草绘界面绘制图3-10所示图形；4. 点击草绘界面右下角图标，退出草绘界面；5.在图3-6所示框中输入实体厚度10，在工作区按住鼠标中键旋转实体图形，观看拉伸方向是否正确，如不正确，点击图标，改变方向；6.点击图标，退出拉伸命令。

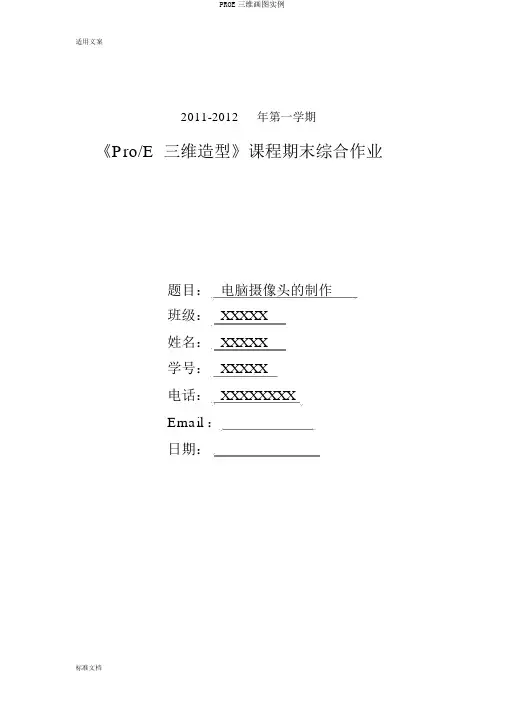

2011-2012年第一学期《Pro/E 三维造型》课程期末综合作业题目：电脑摄像头的制作班级：XXXXX姓名：XXXXX学号：XXXXX电话：XXXXXXXXEmail ：日期：设计构想：本次设计实体为立式电脑摄像头，实体绘制过程中主要运用了拉伸、旋转特点，协助以扫描、螺旋扫描、阵列、圆角、基准点、面等。

特点设计中忽视了实体内部的镶嵌构造，以及弹簧、光学透镜镜片、电线、螺钉等构造。

从工程实践来讲，该实体其实不可以用单个的部件来论述，达成的 prt 文件只好代表摄像头外形特点，其实不拥有实质意义。

实物图片模型截图制作步骤与说明：一、绘制头部：【1 】翻开程序，先新建一个模型文件：点击系统工具栏里的“新建”图标，在弹出的“新建”对话框中保持默认值，单击“确立”按钮，进入部件设计界面。

【2 】单击下拉菜单【插入】、【旋转】命令，或许直接单击特点工具栏中的“旋转工具”按钮，使用特点面板中的“”图标，单击搁置按钮，在弹出的面板中单击此中的“定义”按钮，以绘制旋转截面。

【3 】系统弹出“草绘”对话框，选择FRONT 面为草绘平面，接收系统默认草绘方向，单击“草绘”按钮，进入草绘工作状态。

【4 】如图 1 所示：先绘制一条旋转轴线（图中竖直虚线），再绘制一个直径 100 的圆（圆心过旋转轴线），在剪切至图 1 所示。

图 1【5 】单击草绘工具栏下边的按钮，系统回到部件设计模式。

此时单击“预览”按钮，模型如图 2 所示：标准文档图 2【 6 】接受默认值，单击按钮，达成曲面旋转特点。

单击下拉菜单中的【文件】，【保留副本】菜单命令，在新建名称中输入“qiuke ”，保留。

【 7 】在模型树中选中“旋转 1 ”，单击【编写】、【实体化】，而后点击按钮，将上一步获得的球壳实体化获得球。

二、绘制双耳：【8 】单击特点工具栏里的“基准平面工具” ，选择 RIGHT 平面，偏移距离设置为 45 ，新建一个基准平面；再在RIGHT 平面另一边新建一个对称基准平面，名称分别为DTM1 和 DTM2 。

用跨平台的工控图表ProEssentials 绘制3D 的曲面图3D Scientific Graph Control 是工控图表控件ProEssentials 的图表组件之一，它可以生成各种类型的图表，比如3D 曲面图、3D 柱状图、3D 散点图等，所有的图表均支持旋转和查看高度调整。

下面是用ProEssentials 创建的一个简单的3D 曲面图：功能：• 双击生成的图表，它会开始自动旋转，再次双击即停止旋转 • 按住鼠标左键可拖动查看曲面图的各个部分 PS ：要体验这个3D 曲面图的旋转功能，可以下载ProEssential's v7 DemoProEssentials 创建3D 曲面图的源代码：1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 void CPEView::Create3DSimpleWireFrame(){RECT rect;GetClientRect( &rect );// Construct Object //m_hPE = PEcreate(PECONTROL_3D, WS_VISIBLE, &rect, m_hWnd, 1001);// Enable mouse dragging //PEnset(m_hPE, PEP_bMOUSEDRAGGINGX, TRUE);PEnset(m_hPE, PEP_bMOUSEDRAGGINGY, TRUE);long Row, Col, o, s, e, nQ;long nStartRow, nEndRow, nStartCol, nEndCol, nTargetRows,nTargetCols;19202122232425262728293031323334353637383940414243444546474849505152535455565758596061 nStartRow = 160;nEndRow = 185;nTargetRows = nEndRow - nStartRow + 1;nStartCol = 85;nEndCol = 110;nTargetCols = nEndCol - nStartCol + 1;nQ = nTargetRows * nTargetCols;long* pElevData = NULL;float* pMyXData = NULL;float* pMyYData = NULL;float* pMyZData = NULL;TCHAR szFile[] = TEXT("terrain.bin");FILE * pFile = NULL;pFile = _tfopen(szFile, TEXT("rb"));if (pFile){pElevData = new long[202500];// Transfer entire data file into memory //size_t cnt;e = 0;for (s = 0; s < 45; s++){cnt = fread(&pElevData[e], sizeof(long),4500, pFile);e += 4500;}fclose(pFile);}else{MessageBox(TEXT("Data File [terrain.bin] not found in program directory."));return;}pMyXData = new float[nQ];pMyYData = new float[nQ];pMyZData = new float[nQ];63646566676869707172737475767778798081828384858687888990919293949596979899 10 0 10 1 10 2 long rowcounter, colcounter;BOOL foundtargetindex = FALSE;rowcounter = 0;colcounter = 0;for (Row=0; Row<450; Row++){for (Col=0; Col<450; Col++){foundtargetindex = FALSE;if (Row >= nStartRow && Row <= nEndRow){if (Col >= nStartCol && Col <=nEndCol){foundtargetindex = TRUE;o = (rowcounter * nTargetRows) + colcounter;pMyXData[o] = (float) Col + 1;pMyZData[o] = (float) Row + 1;pMyYData[o] = pElevData[(Row * 450) + Col] * 0.1F;}}if (foundtargetindex)colcounter++;}if (foundtargetindex)rowcounter++;}PEnset(m_hPE, PEP_nSUBSETS, nTargetRows);PEnset(m_hPE, PEP_nPOINTS, nTargetCols);// Perform the actual transfer of data //PEvset(m_hPE, PEP_faXDATA, pMyXData, nQ);PEvset(m_hPE, PEP_faYDATA, pMyYData, nQ);PEvset(m_hPE, PEP_faZDATA, pMyZData, nQ);if (pElevData)10 3 10 4 10 5 10 6 10 7 10 8 10 9 11 0 11 1 11 2 11 3 11 4 11 5 11 6 11 7 11 8 11 9 12 0 12 1 12 2 12 3 12 4delete pElevData;if (pMyXData)delete pMyXData;if (pMyYData)delete pMyYData;if (pMyZData)delete pMyZData;PEnset(m_hPE, PEP_dwXZBACKCOLOR, 1);PEnset(m_hPE, PEP_dwYBACKCOLOR, 1);// Mechanism to control polygon border color //PEnset(m_hPE, PEP_dwBARBORDERCOLOR, PERGB( 255,0,0,0));DWORD dw = PERGB( 96,198,0,0);PEvsetcell(m_hPE, PEP_dwaSUBSETCOLORS, WIRE_FRAME_COLOR, &dw);dw = PERGB( 96,0,148,0);PEvsetcell(m_hPE, PEP_dwaSUBSETCOLORS, SOLID_SURFACE_COLOR, &dw);// Set the plotting method ////! There are different plotting method values for each ////! case of PolyMode //PEnset( m_hPE, PEP_nPLOTTINGMETHOD, 1 );// Set various other properties //PEnset(m_hPE, PEP_bBITMAPGRADIENTMODE, TRUE);PEnset(m_hPE, PEP_nQUICKSTYLE, PEQS_DARK_LINE);PEnset(m_hPE, PEP_bSIMPLEPOINTLEGEND, TRUE);PEnset(m_hPE, PEP_bSIMPLELINELEGEND, TRUE);PEnset(m_hPE, PEP_nLEGENDSTYLE, PELS_1_LINE);PEszset(m_hPE, PEP_szMAINTITLE, TEXT("Wire Frame"));PEszset(m_hPE, PEP_szSUBTITLE, TEXT("")); // no subtitlePEnset(m_hPE, PEP_nVIEWINGHEIGHT, 20);PEnset(m_hPE, PEP_nDEGREEOFROTATION, 275);PEnset(m_hPE, PEP_bFIXEDFONTS, TRUE);PEnset(m_hPE, PEP_nFONTSIZE, PEFS_MEDIUM);PEnset(m_hPE, PEP_bPREPAREIMAGES, TRUE);PEnset(m_hPE, PEP_bCACHEBMP, TRUE);12 5 12 6 12 7 12 8 12 9 13 0 13 1 13 2 13 3 13 4 13 5 13 6 13 7 13 8 13 9 14 0 14 1 14 2 14 3 14 4 14 5 14 6PEnset(m_hPE, PEP_bFOCALRECT, FALSE);PEnset(m_hPE, PEP_nSHADINGSTYLE, PESS_WHITESHADING);PEnset(m_hPE, PEP_nTEXTSHADOWS, PETS_BOLD_TEXT);PEnset(m_hPE, PEP_bMAINTITLEBOLD, TRUE);PEnset(m_hPE, PEP_bSUBTITLEBOLD, TRUE);PEnset(m_hPE, PEP_bLABELBOLD, TRUE);// Improves metafile export //PEnset(m_hPE, PEP_nDPIX, 600);PEnset(m_hPE, PEP_nDPIY, 600);PEnset(m_hPE, PEP_nSHOWBOUNDINGBOX, PESBB_NEVER);PEnset(m_hPE, PEP_bANTIALIASTEXT, TRUE);PEnset(m_hPE, PEP_bANTIALIASGRAPHICS, FALSE);PEnset(m_hPE, PEP_nRENDERENGINE, PERE_GDIPLUS);// Set Demo's RenderEngine to Gdi Plus //CMDIFrameWnd* pWnd = (CMDIFrameWnd*) AfxGetApp()->GetMainWnd();pWnd->SendMessage(WM_CHANGE_METAFILE, PEPLAYMETAFILEGDIPLUS );}//**************************************************************** ***********14 7 14 8 14 9 15 0 15 1 15 2 15 3 15 4 15 5 15 6 15 7 15 8 15 9 16 0 16 1 16 2。

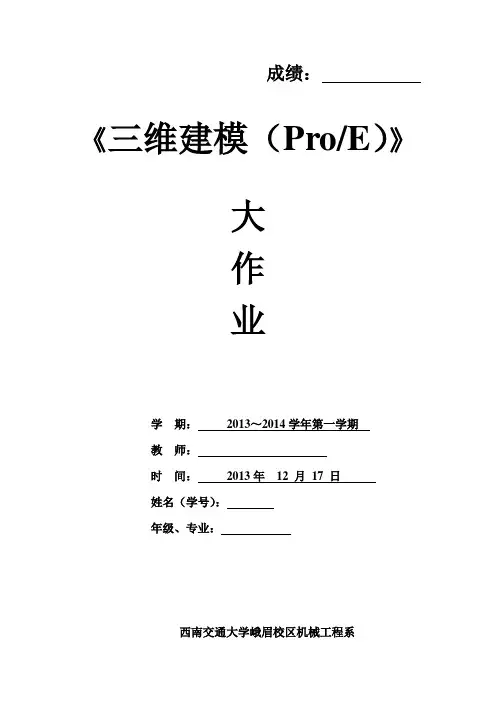

成绩：《三维建模（Pro/E）》大作业学期：2013～2014学年第一学期教师：时间：2013年12 月17 日姓名（学号）：年级、专业：西南交通大学峨眉校区机械工程系夹具的设计1、夹具的概述1.1夹具的发展历史夹具从产生到现在，夹具的发展历史大约可以分为三个阶段：第一个阶段主要表现在夹具与人的结合上，这是夹具主要是作为人的单纯的辅助工具，是加工过程加速和趋于完善；第二阶段，夹具成为人与机床之间的桥梁，夹具的机能发生变化，它主要用于工件的定位和夹紧。
