上机报告课程名称_塑料模具CAD/CAM 题目名称食用油油瓶Pro/E三维实体建模过程_ 学生学院__ 材料与能源学院__________ 专业班级____ 07高分子班______ _学号________________ _学生姓名_____ _ ____________指导教师_______ __ ___________2010 年10 月 2 日食用油油瓶Pro/E三维实体建模过程制品样板一，创建瓶身1、新建一个文件，进入零件模式2、选择，按照（左下图）尺寸绘制草图，作为扫描轨迹。
3、再绘制（下中图）草图作为扫描截面，用曲面进行扫描，扫描出瓶身（右下图）二，创建瓶颈1、利用绘制瓶身上表面为基准平面，以此作为参照。
2、点击【插入】/【混合】/【曲面】，绘制瓶身草图，单机右键，选择【切换剖面】，绘制圆形，再进行打断（下左图）。
3、编辑高度为30，选好方向，点击完成瓶颈创建（右下图）。
三，绘制瓶身花纹1、选取整个曲面，点击【编辑】/【偏移】，点击右侧的扩展按钮，选中按钮，点击【选项】/【草绘区域】，绘制（左下）图案2、选取上一步骤偏移的曲面，点击镜像按钮，再选择镜像参照面，在另一瓶身面生成偏移曲面。
3、重复步骤2，完成瓶身花纹的创建（右下图）。
四、制作瓶底1、利用基准平面工具，创建瓶身底面作为基准平面，用以此作参照面草绘底面草图。
2、选中绘制的底面，点击【编辑】/【填充】，把底面封闭。
3、选取旋转工具，制作瓶底凹入特征（左下图）。
点击生成交叉曲面。
4、选取两交叉的平面，选择【编辑】/【合并】选项，利用决定方向，点生成（右下图）。
五、制作瓶嘴1、选取旋转工具，【位置】/【定义】进入草绘平面，绘制瓶嘴草图，画定旋转中心线。
2、点击生成（左下图）瓶嘴曲面。
3、按住Ctrl键，选取所有绘制的曲面，点击合并工具，合并所有曲面，利用圆角工具，修饰直角。
选取【编辑】/【加厚】，设置加厚为1.5，点击完成加厚。
【最新整理，下载后即可编辑】Proe4.0三维建模100个实例1.1 烟灰缸实体建模内容简介：本节内容主要介绍的是proe 4.0实体建模中如何快速简便的造型烟灰缸模型的方法步骤,其中用到常用的阵列、抽壳、拉伸、倒圆角等命令,通过本节内容的学习可以使我们充分利用和巩固模型的创建方法,从而提高我们三维建模的能力.视频时长：00：05：55软甲界面：中文练习文件：无音频：有简要操作步骤：1、首先，运行proe软件，选择拉伸工具，选择top平面为草绘平面，进入草绘界面，选择圆命令绘制圆，选择圆弧命令绘制圆弧，选择直线命令通过圆弧端点绘制直线，打开约束编辑器，选择相等命令，约束直线相等、圆弧相等，打开标注工具，对图形进行尺寸标注，选择草绘的三条直线和圆，单击鼠标右键，选择构建，将草绘的直线和圆转换成构建线，完成草绘返回拉伸界面，指定拉伸深度为26mm，完成实体的拉伸操作，如下图所示：2、再次选择拉伸工具，选择拉伸实体的表面为草绘平面，进入草绘界面，选择圆工具绘制图形，标注圆的直径为70mm，完成图形的绘制，返回拉伸界面，设置拉伸为去除材料，拉伸深度为20mm，完成实体的拉伸去除操作，选择拔模工具，选择拉伸孔的内表面为拔模曲面，选择拉伸实体的上表面为拔模枢轴，指定拔模角度为30度，切换拔模方向，单击确定按钮，完成拔模特征的建立，同样的方法对拉伸实体的外表面进行拔模特征操作，指定拔模角度为20度，切换拔模方向，完成外侧曲面的拔模特征，如下图所示：3、选择拉伸命令，草湖拉伸截面为圆，标注直径，返回拉伸界面，拉伸为去除材料，选中拉伸特征，选择阵列工具，阵列类型为轴阵列，选择中心轴为参照阵列轴，完成阵列特征的操作，选择倒圆角工具，选择需要进行倒圆角的边，指定圆角的半径，完成圆角特征的操作，如下图所示：保存文件1.2 proe4.0三维盒体特征建模内容简介：本节内容主要介绍的是proe 4.0实体建模中如何快速简便的造型盒体模型的方法步骤,其中用到常用的拔模、抽壳、拉伸、倒圆角等命令,通过本节内容的学习可以使我们充分利用和巩固模型的创建方法,从而提高我们三维建模的能力.视频时长：00：06：31软甲界面：中文练习文件：无音频：有简要操作步骤：1、首先，运行proe软件，选择拉伸工具，选择top平面为草绘平面，进入草绘界面，点选基准平面工具将基准平面隐藏，选择矩形工具，选择倒圆角工具，对矩形进行倒圆角操作，打开修改尺寸工具，选择要修改的尺寸，将再生前面的对勾去掉，开始修改尺寸，完成图形的绘制，退出草绘，返回拉伸界面，指定拉伸方向，拉伸深度为20mm，完成拉伸实体特征的创建，如下图所示：2、再次选择拉伸命令，选择草绘平面草绘拉伸截面，选择上面拉伸实体的上表面为草绘平面进入草绘界面，选择矩形工具，选择倒圆角命令对矩形进行倒圆角操作，同样的方法对图形进行尺寸的修改，返回拉伸界面，指定拉伸高度为18mm，切换拉伸方向向拉伸实体方向，选择切除选项，完成拉伸实体的裁剪操作，选择拔模特征，选择切除实体的内表面为拔模曲面，拔模枢轴为第一个拉伸实体的上表面，输入拔模角度为10度，切换拔模方向，完成内部拉伸实体拔模特征的操作，同样的方法，选择拉伸实体的四个外侧表面进行拔模特征操作，指定拔模角度为18度，完成内外两侧曲面拔模特征的操作，如下图所示；3、接下来我们通过拉伸命令切出实体的凹槽特征，选择front平面为草绘平面，进入草绘界面，选择圆工具草绘图形，修改圆的直径尺寸和位置尺寸，完成图形的绘制，返回拉伸界面，指定拉伸方向为双侧拉伸且两侧均为穿透，拉伸为去除材料，单击确定，完成拉伸凹槽特征的创建，同样的方法在拉伸特征上的另一侧建立拉伸凹槽特征，最后对实体进行倒圆角和壳体特征的创建，proe创建盒体特征的方法步骤，在这里就不一一为大家展示了，完成的盒体特征模型，如下图所示：保存文件1.3 创建手机薄壳特征内容简介：本节内容主要介绍的是proe 4.0实体建模中如何快速简便的造型手机薄壳模型的方法步骤,其中用到常用的基准点、边界混合、拉伸、修剪等命令,通过本节内容的学习可以使我们充分利用和巩固模型的创建方法,从而提高我们三维建模的能力.视频时长：00：07：35软甲界面：中文练习文件：无音频：有简要操作步骤：1、首先，运行proe软件，选择草绘工具，选择top平面为草绘平面，进入草绘界面，将基准平面工具隐藏，选择圆工具绘制圆，选择直线工具绘制直线，约束直线与圆相切，打开标注尺寸工具，标注图形的位置尺寸，打开修改尺寸工具对图形的尺寸进行修改操作，完成图形的绘制并退出草绘，切换视图至标准方向显示，选择基准点工具，在草绘图形的两个端点上绘制基准点，选择草绘命令，选择front平面为草绘平面，进入草绘界面，选择圆工具绘制两个圆，打开约束编辑器，约束两个圆分别在两个基准点上，选择圆弧命令，通过两个圆绘制圆弧，约束圆弧与两个圆相切，选择修剪图形工具，修建掉多余的图形，打开修改尺寸工具，修改图形的尺寸，完成第二次草绘图形，选择基准点工具，通过right平面和两次草绘的曲线的交点建立基准点，再次选择草绘命令，选择right平面为草绘平面，进入草绘界面，选择椭圆工具绘制图形，约束椭圆的边在建立的基准点上，选择圆弧工具，通过椭圆绘制圆弧，约束圆弧与椭圆相切并且约束圆弧的另一端点与基准点重合，打开修剪图形工具，修剪掉多余的线段，选择修改尺寸工具，修改图形的尺寸，完成图形的绘制，如下图所示：2、上一步我们已经完成了轮廓曲线的建构，接下来我们修剪图形，选择第一次草绘图形，选择编辑---修剪，选择基准点为修剪工具，切换修剪方向为两侧修剪，当出现双向箭头时单击确定按钮完成曲线的修剪操作，接下来我们建立薄壳面，选择边界混合工具，选择第一方向上的曲线，选择第二方向上的曲线，设置曲面的边界条件，单击确定按钮，完成薄壳特征的创建，在模型树选择草绘曲线和基准点，单击鼠标右键，选择隐藏，如下图所示：3、选择拉伸命令，选择拉伸类型为曲面，选择top平面为草绘平面草绘图形，进入草绘界面，选择圆工具绘制四个圆，选择直线工具，通过两两圆绘制直线，约束直线与圆相切，打开修剪图形工具，修剪多余的线段，选择修改尺寸工具，修改图形的尺寸，完成图形的绘制，退出草绘环境，返回拉伸界面。
弧面分度凸轮三维建模已知设计条件：凸轮转速n=300r/min连续旋转，从动转盘有8工位，中心距C=180mm,载荷中等。
选择改进正弦运动规律为所设计弧面分度凸轮机构的运动规律。
参数如下：项目实例计算凸轮角速度31n/凸轮分度期转角B12n凸轮停歇期转角e32n凸轮角位移e凸轮和转盘的分度期时间〃///凸轮和转盘停歇时间幻//一//凸轮分度廓线旋向及旋向系数选取左旋，凸轮分度廓线头数日选取转盘分度数，按设计要求的工位数，选定，转盘滚子数X转盘分度期运动规律抛物线一直线一抛物线转盘分度期转位角盼/(妒，6/4中心距C=180mm凸轮转速n=300r/min旋向系数P=+1分度数I=8凸轮头数H=1转盘滚子数Z=1*8=8凸轮宽度B=90分度期转角e f=120°停歇期转角0d=240°凸轮节圆半径rp1=96mm滚子宽度b=30mm滚子半径Rr=22mm凸轮顶弧半径rc=75.29mm我们将分别作出与滚子左面接触的一系列凸轮轮廓曲线，分度期1L、2R、2L、3R,停歇期与滚子左右接触的轮廓曲线，然后将这些线生成曲面，最后生成实体。
1凸轮定位环面内圆直径Di为直径的基础圆柱体打开Pro/ENGINEER,进入Pro/ENGINEER三维造型窗口，在“基础特征”工具栏上单击“拉伸”命令，选择"FRONT”面为草绘平面，绘制①154.69的圆，并双向拉伸90mm.2建立1L轮廓曲线1)建立推程段轮廓面曲线①.新建.prt文件打开Pro/EWildfire三维绘图软件，新建-＞零件-＞实体，建立文件。
②.绘制廓面曲线曲线-＞从方程-＞完成，此时弹出【菜单管理器】，并提示选取坐标，点取桌面上的坐标后，再在【菜单管理器】中选取【笛卡尔】，然后在弹出的记事本中输入如下绘图程序：程序1：c=180/*(1)P=1/*(2)B1=120/*(3)Rr=22/*(4)n=4/*(5)h=45/*(6)0=B1/n*t/*(7)Q i=n A2*h/(2*(n-1))*(0/B1)A2/*(8)Q=22.5+P*Q i/*(9)r=72/*(10)a=10*pi/*(11)b=nA2*h*0/((n-1)*B»2)/*(12)3=b/a/*(13)ip=atan(p*r/(c-r*cos(Q))*3)+180/*(14)x2=r/*(15)y2=Rr*cos(p)/*(16)z2=Rr*sin(p)/*(17)x=x2*cos(Q)*cos(0)-p*y2*sin(Q)*cos(0)-z2*sin(0)-c*cos(0)/*(18)y=-x2*cos(Q)*sin(0)+p*y2*sin(Q)*sin(0)-z2*cos(0)+c*sin(0)/*(19)z=p*x2*sin(Q)+y2*cos(Q)/*(20)③.创建曲线组重复以上步骤，并依次将程序段中第(5)句中的r值变为76、80、84、88、92、96、100、创建另外8条推程段轮廓面曲线(本文取△r=4mm，一共建立9条曲线，也可根据不同情况建立更多或较少的曲线)，并将其编为一组，如图1所示。
项目三 Pro/ENGINEER Wildfire5.0三维建模本项目通过5个子项目的练习，使读者熟悉Pro/ENGINEER Wildfire5.0软件中的三维建模命令。
子项目1 支架1的三维建模支架1的尺寸如下所示:操作步骤：步骤一：设置工作目录。
单击【文件】菜单，选择【设置工作目录】命令，然后在弹出的对话框中选择你所需要存放该文件的文件夹名称，鼠标点击【确定】。
步骤二：新建文件夹。
单击【文件】菜单，选择【新建】命令，然后在弹出的对话框中【类型】选择【零件】选项，子类型选择【实体】，在【名称】输入“zhij1”，公用名称输入“支架1”，并把【使用缺省模板】前矩形框内的“√”去掉，点击【确定】，跳出【新文件选项】对话框，选择mmns_part_solid(公制实体零件),点击确定，进入绘图界面。
步骤三：拉伸1。
1.鼠标左键点击命令，如图3-1所示，跳出拉伸对话框，见图3-2，点击【放置】→【定义】，跳出草绘对话框，鼠标左键选择工作区TOP基准平面为草绘平面，点击对话框右下角【草绘】进入草绘界面，如图3-4所示；2.在草绘界面绘制图3-5所示图形；3. 点击草绘界面右下角图标，退出草绘界面；4.在图3-6所示框中输入实体厚度8；5.点击图3-2右边图标，退出拉伸命令。
图3-1图3-2图3-3 图3-4图3-5图3-6★注：拉伸时可以双向拉伸或改变拉伸方向。
步骤四：拉伸2。
1.鼠标左键点击命令，跳出拉伸对话框，点击【放置】→【定义】，跳出草绘对话框，点击图3-7所示表面（30×8矩形平面），点击对话框右下角【草绘】进入草绘界面；2.在草绘界面点击【草绘】→【参照】，如图3-8所示，跳出参照对话框，点击工作区中图形的下边界，然后点击对话框【关闭】，如图3-9所示，添加下边界为草绘参照。
3.在草绘界面绘制图3-10所示图形；4. 点击草绘界面右下角图标，退出草绘界面；5.在图3-6所示框中输入实体厚度10，在工作区按住鼠标中键旋转实体图形，观看拉伸方向是否正确，如不正确，点击图标，改变方向；6.点击图标，退出拉伸命令。
![[计算机软件及应用]PROE三维建模第一讲](https://uimg.taocdn.com/6fab00be6bec0975f565e210.webp)
拉伸特征实例建模班级：高二14班科目：pro/e 科任：朱伟健重点：1.拉伸指令的使用步骤。
2.孔工具的使用步骤。
难点：学会分析图形，在创建图形过程中灵活利用拉伸指令建模。
【前置作业】：1.举例说明，创建哪些实体模型需要用到拉伸特征。
2.拉伸特征的原理是什么？（原理是将二维剖面沿着剖面法向延伸到一定长度）3.考虑下面实体的成型过程，尝试利用pro/e3.0绘制以下实体。
导入部分：观察下图，从图中读取相关数据，运用拉伸功能建模。
【教学内容】：操作步骤：1：根据相关尺寸创建平面草绘图性，如下图所示：2.拉伸平面图，根据下图参数进行设置拉伸高度3．对拉伸体进行圆角处理，圆角半径为134.处理完成得到下图5.对另一边进行圆角处理6.处理完成得到下图6.选取如下图所示平面进行草绘平面图形7.参照途中线条进行草绘8.先草绘下图所示直线，数据如下图所示，目的是确定圆心9.绘制圆，直径如下图10.作直线和圆相切，如下图所示：11.修剪多余的线条，得到如下图形12.点击完成，可按下鼠标中间键，得到下图13.对上图进行拉伸处理，拉伸高度为614得到如下图形：15.点击孔特征图标，在如下图所示平面放置孔特征。
16.设置相关参数如下，直径为8，到两个直角边的距离均为10，操作时按住shift键捕捉直角边。
17.完成后得到如下图形：注：另外一个孔以同样的方式建立，也可以绘制圆形创建拉身体，以除料的形式进行孔的构造。
18.在倾斜面上构造相关的孔特征，如下图所示：19：设置相关参数，如下图所示：20.完成之后，得到下图：21.在垂直面上创建最后一个孔特征，如下图所示设置相关参数：22.完成作品，如下图所示：课堂作业：根据图中给出的尺寸进行绘图，完成后保存原图，并截图上交作业。
第一题：（不懂的参考下发的视频）第二题：（不懂的自己抽嘴巴）。
2011-2012年第一学期《Pro/E 三维造型》课程期末综合作业题目：电脑摄像头的制作班级：XXXXX姓名：XXXXX学号：XXXXX电话：XXXXXXXXEmail ：日期：设计构想：本次设计实体为立式电脑摄像头，实体绘制过程中主要运用了拉伸、旋转特点，协助以扫描、螺旋扫描、阵列、圆角、基准点、面等。
特点设计中忽视了实体内部的镶嵌构造，以及弹簧、光学透镜镜片、电线、螺钉等构造。
从工程实践来讲，该实体其实不可以用单个的部件来论述，达成的 prt 文件只好代表摄像头外形特点，其实不拥有实质意义。
实物图片模型截图制作步骤与说明：一、绘制头部：【1 】翻开程序，先新建一个模型文件：点击系统工具栏里的“新建”图标，在弹出的“新建”对话框中保持默认值，单击“确立”按钮，进入部件设计界面。
【2 】单击下拉菜单【插入】、【旋转】命令，或许直接单击特点工具栏中的“旋转工具”按钮，使用特点面板中的“”图标，单击搁置按钮，在弹出的面板中单击此中的“定义”按钮，以绘制旋转截面。
【3 】系统弹出“草绘”对话框，选择FRONT 面为草绘平面，接收系统默认草绘方向，单击“草绘”按钮，进入草绘工作状态。
【4 】如图 1 所示：先绘制一条旋转轴线（图中竖直虚线），再绘制一个直径 100 的圆（圆心过旋转轴线），在剪切至图 1 所示。
图 1【5 】单击草绘工具栏下边的按钮，系统回到部件设计模式。
此时单击“预览”按钮，模型如图 2 所示：标准文档图 2【 6 】接受默认值，单击按钮，达成曲面旋转特点。
单击下拉菜单中的【文件】，【保留副本】菜单命令，在新建名称中输入“qiuke ”，保留。
【 7 】在模型树中选中“旋转 1 ”，单击【编写】、【实体化】，而后点击按钮，将上一步获得的球壳实体化获得球。
二、绘制双耳：【8 】单击特点工具栏里的“基准平面工具” ，选择 RIGHT 平面，偏移距离设置为 45 ，新建一个基准平面；再在RIGHT 平面另一边新建一个对称基准平面，名称分别为DTM1 和 DTM2 。
PRO/E Wildfire（野火版）的用户界面，见图4.1。
在其上方是主菜单，见图4.2。
图4.1 零件模式的用户界面图4.2 主菜单4.1创建杆身曲线连杆杆身截面是一变化的工字钢，相对于FRONT平面和RIGHT平面是对称的，因此只考虑四分之一的杆身，可用四条曲线绘制出杆身变曲面的轮廓。
第一条曲线是在RIGHT平面，杆身的最大轮廓曲线；第二条曲线与第一条不在一个平面上，且曲线上的各点也不在同一平面上，因此以曲线最高点所在平面为绘图平面，即大约离RIGHT平面18mm的于RIGHT平面平行的平面，根据图样技术要求，连杆的拔模斜度为5~7度，因此第二条曲线与第一条曲线错位mm18≈⨯；第三条曲线与6=tg9.1892.1第二条在同一平面上，并近似认为与第二条曲线形状一样，图4.3 草绘的基准曲线只是向连杆中心线平移mm⨯5.5=-；第四条曲线与第一条18tg6.36在同一平面（RIGHT平面），形状与第二条相似。
为了保证造型精度，这四条曲线必须从参照基准（TOP平面）绘制到连杆小头中心孔平面（195mm）。
（1）点击，进入草绘模式，出现如图4.3所示，点击绘图窗口中的RIGHT平面作为绘图平面。
图4.4 参照对话框点击图4.3中的命令，进入草绘窗口（见图4.5）。
在窗口右边点击图标右边的箭头，出现，点击其中的图标绘制两个圆，代表连杆的大头和小头的圆，如图4.6所示。
点击工具图标，出现修改尺寸对话框，见图4.7，点击对话框中的退出，修改后的图形见图4.8。
（2）再绘制与Φ60相切的R50的圆、点击右边的箭头，出现，点击其中的实线图标绘制垂直线；点击，出现，点击倒圆图标，倒圆R50和R73（图4.9）；点击标注尺寸图标，补标两相切圆圆心间距的尺寸；尺寸修改见图4.10。
修改后见图4.11。
图4.5 草绘窗口图4.6 大小头草图图4.7 修改尺寸对话框图4.8 修改后草图图4.9 补充草图图4.10 修改尺寸对话框图4.11 修改后图形（3）点击右边的箭头，出现，点击其中的剪切命令图标，将多于的线段剪去（见图 4.12）。
一、圆珠笔步骤1创建新零件文件（1）单击工具栏中的【新建文件】按钮。
（2）在新建对话框中选择“零件”类型，在名称栏输入名称“bi”，单击【确定】按钮，进入零件设计工作界面。
步骤2采用旋转方式（1）单击菜单【插入】→【旋转】选项。
（2）在旋转控制板中单击位置面板中的【定义】按钮，系统显示草绘对话框。
（3）选择front基准面为草绘平面，right为参照平面。
如图1所示。
（4）单击【草绘】按钮，进入草绘工作环境。
（5）绘制如图2所示的一条中心线和特征截面，然后单击草绘命令工具栏中的按钮图1 图2 （6）单击选准特征操控板中的按钮，完成本次旋转特征的建立。
完成本次旋转特征的建立（7）单击工具栏中的保存按钮，保存文件。
二、电脑桌步骤1创建新零件文件（1）单击工具栏中的【新建文件】按钮。
（2）在新建对话框中选择“零件”类型，在名称栏输入名称“dian-nao-zhuo”，单击【确定】按钮，进入零件设计工作界面。
步骤2 建立拉伸增料特征（1）单击菜单【插入】→【拉伸】选项。
（2）在拉伸制板中单击位置面板中的【定义】按钮，系统显示草绘对话框。
（3）选择front基准面为草绘平面，right为参照平面。
如图3所示。
（4）单击【草绘】按钮，进入草绘工作环境。
（5）绘制如图4所示的特征截面，然后单击草绘命令工具栏中的按钮图3 图4 （6）单击选准特征操控板中的按钮，完成本次旋转特征的建立。
完成本次旋转特征的建立步骤3 建立拉伸增料特征（1）单击菜单【插入】→【拉伸】选项.（2）在拉伸制板中单击位置面板中的【定义】按钮，系统显示草绘对话框。
（3）选择曲面：F5基准面为草绘平面，曲面F5为参照平面。
如图5所示。
图5（4）单击【草绘】按钮，进入草绘工作环境。
（5）绘制如图6所示的特征截面，然后单击草绘命令工具栏中的按钮图6（6）单击选准特征操控板中的按钮，完成本次旋转特征的建立。
步骤4 建立拉伸增料特征步骤同上。
步骤5 镜像步骤4的拉伸特征（1）单击【镜像】按钮，选择要镜像的特征，选择Right为镜像面。
Proe建模实例100例
首先本人提供软件的下载地址：下载后解压，打开相册.exe文件即可查看proe零件的图片。
该软件是结合电子书的形式编写的，可以从软件中直接打开文件，也可以从文件夹中打开，但没有指导操作的教程，适合初学者观看制作原理及专业人员节省装配时间。
同时也可以为初学者提供一个绝好的零件手册，里面包含了机械方面的各种零件，虽然有些尺寸不同，但大概形状可以让初学者有一个大概的认识，减少设计时间.
下面是软件中包含的零件的一些截图.
文件夹中的proe格式的prt文件：
软件中的模型的一些截图1（模型1-60）：
软件中的模型的一些截图2（模型60-100）：
电子书的界面：
单个单个零件图1：
单个单个零件图2：
单个单个零件图3：
单个单个零件图4：
单个单个零件图5：
单个单个零件图6：
该软件非本人制作,我上传只是为广大proe学习者提供一些学习资料。
【最新整理，下载后即可编辑】Proe4.0三维建模100个实例1.1 烟灰缸实体建模内容简介：本节内容主要介绍的是proe 4.0实体建模中如何快速简便的造型烟灰缸模型的方法步骤,其中用到常用的阵列、抽壳、拉伸、倒圆角等命令,通过本节内容的学习可以使我们充分利用和巩固模型的创建方法,从而提高我们三维建模的能力.视频时长：00：05：55软甲界面：中文练习文件：无音频：有简要操作步骤：1、首先，运行proe软件，选择拉伸工具，选择top平面为草绘平面，进入草绘界面，选择圆命令绘制圆，选择圆弧命令绘制圆弧，选择直线命令通过圆弧端点绘制直线，打开约束编辑器，选择相等命令，约束直线相等、圆弧相等，打开标注工具，对图形进行尺寸标注，选择草绘的三条直线和圆，单击鼠标右键，选择构建，将草绘的直线和圆转换成构建线，完成草绘返回拉伸界面，指定拉伸深度为26mm，完成实体的拉伸操作，如下图所示：2、再次选择拉伸工具，选择拉伸实体的表面为草绘平面，进入草绘界面，选择圆工具绘制图形，标注圆的直径为70mm，完成图形的绘制，返回拉伸界面，设置拉伸为去除材料，拉伸深度为20mm，完成实体的拉伸去除操作，选择拔模工具，选择拉伸孔的内表面为拔模曲面，选择拉伸实体的上表面为拔模枢轴，指定拔模角度为30度，切换拔模方向，单击确定按钮，完成拔模特征的建立，同样的方法对拉伸实体的外表面进行拔模特征操作，指定拔模角度为20度，切换拔模方向，完成外侧曲面的拔模特征，如下图所示：3、选择拉伸命令，草湖拉伸截面为圆，标注直径，返回拉伸界面，拉伸为去除材料，选中拉伸特征，选择阵列工具，阵列类型为轴阵列，选择中心轴为参照阵列轴，完成阵列特征的操作，选择倒圆角工具，选择需要进行倒圆角的边，指定圆角的半径，完成圆角特征的操作，如下图所示：保存文件1.2 proe4.0三维盒体特征建模内容简介：本节内容主要介绍的是proe 4.0实体建模中如何快速简便的造型盒体模型的方法步骤,其中用到常用的拔模、抽壳、拉伸、倒圆角等命令,通过本节内容的学习可以使我们充分利用和巩固模型的创建方法,从而提高我们三维建模的能力.视频时长：00：06：31软甲界面：中文练习文件：无音频：有简要操作步骤：1、首先，运行proe软件，选择拉伸工具，选择top平面为草绘平面，进入草绘界面，点选基准平面工具将基准平面隐藏，选择矩形工具，选择倒圆角工具，对矩形进行倒圆角操作，打开修改尺寸工具，选择要修改的尺寸，将再生前面的对勾去掉，开始修改尺寸，完成图形的绘制，退出草绘，返回拉伸界面，指定拉伸方向，拉伸深度为20mm，完成拉伸实体特征的创建，如下图所示：2、再次选择拉伸命令，选择草绘平面草绘拉伸截面，选择上面拉伸实体的上表面为草绘平面进入草绘界面，选择矩形工具，选择倒圆角命令对矩形进行倒圆角操作，同样的方法对图形进行尺寸的修改，返回拉伸界面，指定拉伸高度为18mm，切换拉伸方向向拉伸实体方向，选择切除选项，完成拉伸实体的裁剪操作，选择拔模特征，选择切除实体的内表面为拔模曲面，拔模枢轴为第一个拉伸实体的上表面，输入拔模角度为10度，切换拔模方向，完成内部拉伸实体拔模特征的操作，同样的方法，选择拉伸实体的四个外侧表面进行拔模特征操作，指定拔模角度为18度，完成内外两侧曲面拔模特征的操作，如下图所示；3、接下来我们通过拉伸命令切出实体的凹槽特征，选择front平面为草绘平面，进入草绘界面，选择圆工具草绘图形，修改圆的直径尺寸和位置尺寸，完成图形的绘制，返回拉伸界面，指定拉伸方向为双侧拉伸且两侧均为穿透，拉伸为去除材料，单击确定，完成拉伸凹槽特征的创建，同样的方法在拉伸特征上的另一侧建立拉伸凹槽特征，最后对实体进行倒圆角和壳体特征的创建，proe创建盒体特征的方法步骤，在这里就不一一为大家展示了，完成的盒体特征模型，如下图所示：保存文件1.3 创建手机薄壳特征内容简介：本节内容主要介绍的是proe 4.0实体建模中如何快速简便的造型手机薄壳模型的方法步骤,其中用到常用的基准点、边界混合、拉伸、修剪等命令,通过本节内容的学习可以使我们充分利用和巩固模型的创建方法,从而提高我们三维建模的能力.视频时长：00：07：35软甲界面：中文练习文件：无音频：有简要操作步骤：1、首先，运行proe软件，选择草绘工具，选择top平面为草绘平面，进入草绘界面，将基准平面工具隐藏，选择圆工具绘制圆，选择直线工具绘制直线，约束直线与圆相切，打开标注尺寸工具，标注图形的位置尺寸，打开修改尺寸工具对图形的尺寸进行修改操作，完成图形的绘制并退出草绘，切换视图至标准方向显示，选择基准点工具，在草绘图形的两个端点上绘制基准点，选择草绘命令，选择front平面为草绘平面，进入草绘界面，选择圆工具绘制两个圆，打开约束编辑器，约束两个圆分别在两个基准点上，选择圆弧命令，通过两个圆绘制圆弧，约束圆弧与两个圆相切，选择修剪图形工具，修建掉多余的图形，打开修改尺寸工具，修改图形的尺寸，完成第二次草绘图形，选择基准点工具，通过right平面和两次草绘的曲线的交点建立基准点，再次选择草绘命令，选择right平面为草绘平面，进入草绘界面，选择椭圆工具绘制图形，约束椭圆的边在建立的基准点上，选择圆弧工具，通过椭圆绘制圆弧，约束圆弧与椭圆相切并且约束圆弧的另一端点与基准点重合，打开修剪图形工具，修剪掉多余的线段，选择修改尺寸工具，修改图形的尺寸，完成图形的绘制，如下图所示：2、上一步我们已经完成了轮廓曲线的建构，接下来我们修剪图形，选择第一次草绘图形，选择编辑---修剪，选择基准点为修剪工具，切换修剪方向为两侧修剪，当出现双向箭头时单击确定按钮完成曲线的修剪操作，接下来我们建立薄壳面，选择边界混合工具，选择第一方向上的曲线，选择第二方向上的曲线，设置曲面的边界条件，单击确定按钮，完成薄壳特征的创建，在模型树选择草绘曲线和基准点，单击鼠标右键，选择隐藏，如下图所示：3、选择拉伸命令，选择拉伸类型为曲面，选择top平面为草绘平面草绘图形，进入草绘界面，选择圆工具绘制四个圆，选择直线工具，通过两两圆绘制直线，约束直线与圆相切，打开修剪图形工具，修剪多余的线段，选择修改尺寸工具，修改图形的尺寸，完成图形的绘制，退出草绘环境，返回拉伸界面。

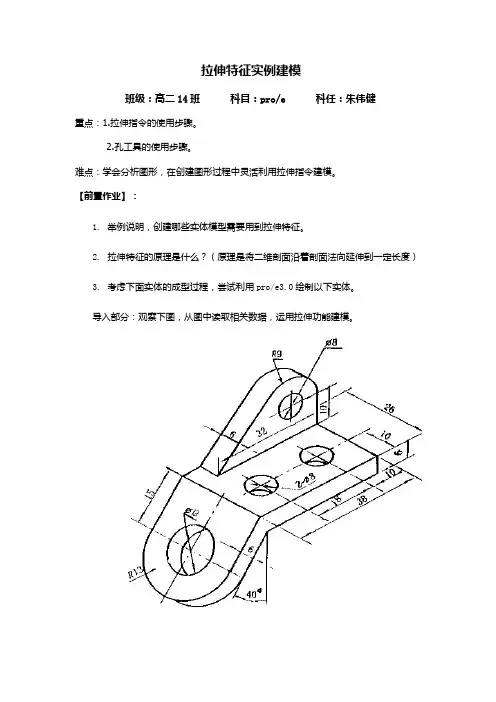

拉伸特征实例建模
班级：高二14班科目：pro/e 科任：朱伟健
重点：1.拉伸指令的使用步骤。
2.孔工具的使用步骤。
难点：学会分析图形，在创建图形过程中灵活利用拉伸指令建模。
【前置作业】：
1.举例说明，创建哪些实体模型需要用到拉伸特征。
2.拉伸特征的原理是什么？（原理是将二维剖面沿着剖面法向延伸到一定长度）
3.考虑下面实体的成型过程，尝试利用pro/e3.0绘制以下实体。
导入部分：观察下图，从图中读取相关数据，运用拉伸功能建模。
【教学内容】：
操作步骤：
1：根据相关尺寸创建平面草绘图性，如下图所示：2.拉伸平面图，根据下图参数进行设置拉伸高度
3．对拉伸体进行圆角处理，圆角半径为13
4.处理完成得到下图
5.对另一边进行圆角处理
6.处理完成得到下图
6.选取如下图所示平面进行草绘平面图形
7.参照途中线条进行草绘
8.先草绘下图所示直线，数据如下图所示，目的是确定圆心
9.绘制圆，直径如下图
10.作直线和圆相切，如下图所示：
11.修剪多余的线条，得到如下图形
12.点击完成，可按下鼠标中间键，得到下图
13.对上图进行拉伸处理，拉伸高度为6
14得到如下图形：
15.点击孔特征图标，在如下图所示平面放置孔特征。
16.设置相关参数如下，直径为8，到两个直角边的距离均为10，操作时按住shift键捕捉直角边。
17.完成后得到如下图形：
注：另外一个孔以同样的方式建立，也可以绘制圆形创建拉身体，以除料的形式进行孔的构造。
18.在倾斜面上构造相关的孔特征，如下图所示：19：设置相关参数，如下图所示：
20.完成之后，得到下图：
21.在垂直面上创建最后一个孔特征，如下图所示设置相关参数：
22.完成作品，如下图所示：
课堂作业：根据图中给出的尺寸进行绘图，完成后保存原图，并截图上交作业。
第一题：（不懂的参考下发的视频）
第二题：（不懂的自己抽嘴巴）。
