数控机床主轴部件结构

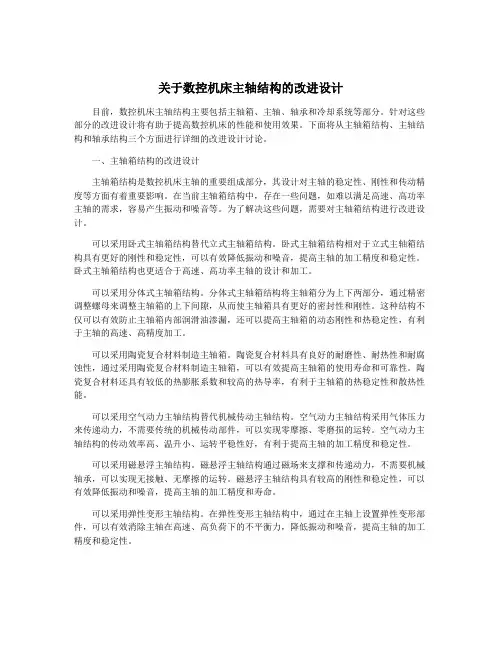

关于数控机床主轴结构的改进设计目前，数控机床主轴结构主要包括主轴箱、主轴、轴承和冷却系统等部分。

针对这些部分的改进设计将有助于提高数控机床的性能和使用效果。

下面将从主轴箱结构、主轴结构和轴承结构三个方面进行详细的改进设计讨论。

一、主轴箱结构的改进设计主轴箱结构是数控机床主轴的重要组成部分，其设计对主轴的稳定性、刚性和传动精度等方面有着重要影响。

在当前主轴箱结构中，存在一些问题，如难以满足高速、高功率主轴的需求，容易产生振动和噪音等。

为了解决这些问题，需要对主轴箱结构进行改进设计。

可以采用卧式主轴箱结构替代立式主轴箱结构。

卧式主轴箱结构相对于立式主轴箱结构具有更好的刚性和稳定性，可以有效降低振动和噪音，提高主轴的加工精度和稳定性。

卧式主轴箱结构也更适合于高速、高功率主轴的设计和加工。

可以采用分体式主轴箱结构。

分体式主轴箱结构将主轴箱分为上下两部分，通过精密调整螺母来调整主轴箱的上下间隙，从而使主轴箱具有更好的密封性和刚性。

这种结构不仅可以有效防止主轴箱内部润滑油渗漏，还可以提高主轴箱的动态刚性和热稳定性，有利于主轴的高速、高精度加工。

可以采用陶瓷复合材料制造主轴箱。

陶瓷复合材料具有良好的耐磨性、耐热性和耐腐蚀性，通过采用陶瓷复合材料制造主轴箱，可以有效提高主轴箱的使用寿命和可靠性。

陶瓷复合材料还具有较低的热膨胀系数和较高的热导率，有利于主轴箱的热稳定性和散热性能。

可以采用空气动力主轴结构替代机械传动主轴结构。

空气动力主轴结构采用气体压力来传递动力，不需要传统的机械传动部件，可以实现零摩擦、零磨损的运转。

空气动力主轴结构的传动效率高、温升小、运转平稳性好，有利于提高主轴的加工精度和稳定性。

可以采用磁悬浮主轴结构。

磁悬浮主轴结构通过磁场来支撑和传递动力，不需要机械轴承，可以实现无接触、无摩擦的运转。

磁悬浮主轴结构具有较高的刚性和稳定性，可以有效降低振动和噪音，提高主轴的加工精度和寿命。

可以采用弹性变形主轴结构。

数控机床的结构组成及原理数控机床是一种通过计算机控制的机床，可以实现多种复杂的加工操作。

它的结构组成及原理可以大致分为机床主体部分、控制系统部分和辅助装置部分。

一、机床主体部分1.床身：床身是整个数控机床的基础部分，承载整个机床的各个部件和装置，同时具有足够的刚性和稳定性。

床身通常由大型整体铸件制成，常见的有平面床、斜床和立式床等。

床身上设有导轨、滑块和滚珠丝杠等装置，用于支撑和导向主轴箱、工作台等。

2.主轴箱：主轴箱是数控机床的重要部件之一，通常由主轴、主轴动力装置、主轴箱座、电动机及其驱动装置等组成。

主轴箱用来传递动力，使主轴旋转，是实现机床加工功能的关键部分。

3.工作台：工作台是数控机床上用于夹持工件的装置，它可以沿各个方向进行移动和转动。

工作台通常由工作台体、刀架座、刀具变位装置等组成。

工作台的移动和转动由驱动装置控制，实现对工件的定位和加工。

二、控制系统部分1.数控装置：数控装置是整个机床的控制中心，由硬件部分和软件部分组成。

硬件部分包括主机、输入输出设备、接口电路等，软件部分是指数控机床的控制程序。

数控装置能够根据加工要求，自动生成加工程序，并控制机床的各个动作。

2.伺服系统：伺服系统是数控机床的动力系统，主要由伺服电机、传动机构和测量装置等组成。

伺服电机通过控制系统接收指令，根据要求实现各个轴向的运动。

传动机构将电机运动传递到工作台或刀架等部位，测量装置用于检测轴向运动的位置和速度。

三、辅助装置部分1.刀具变位装置：刀具变位装置是数控机床上用来实现刀具的换刀和夹紧的装置。

它能够实现快速的刀具换向和自动夹紧，提高机床的加工效率。

2.冷却液供给装置：冷却液供给装置是用于给切削过程提供冷却润滑的装置，它能够保持刀具的正常工作温度，延长刀具的使用寿命，并提高加工质量。

3.操作平台：操作平台是供操作人员进行操作和监控的地方，它通常设有显示屏、键盘、手柄等操作设备，用于输入指令、调整参数以及监控加工过程。

数控机床主轴部件结构1.主轴箱体：主轴箱体是主轴部件的主要支撑部分，通常由铸铁或钢板焊接而成。

其主要功能是支撑主轴轴承和主轴电机，并提供刚性和稳定的工作环境。

主轴箱体通常有进给箱和冷却箱两个部分，进给箱用于传送动力和转矩到主轴，而冷却箱则用于散热和冷却主轴。

2.主轴轴承：主轴轴承用于支撑和定位主轴，使其能够高速旋转并承受工作负载。

根据不同的需求，主轴轴承可以分为滚动轴承和滑动轴承两种类型。

滚动轴承主要有角接触球轴承、圆锥滚子轴承和球面滚子轴承等；滑动轴承则有液体静压轴承和磁浮轴承等。

主轴轴承通常由高速钢或陶瓷制成，以提供低摩擦和高刚度的特性。

3.主轴电机：主轴电机用于提供主轴的驱动力和转矩。

根据不同的需求和机床类型，主轴电机可以采用交流电机、直流电机或伺服电机等。

交流电机通常具有较好的响应性和调速性能，而直流电机则提供更高的转矩和速度范围。

伺服电机则结合了交流电机和伺服控制系统，可实现更精确的位置和速度控制。

4.主轴夹头：主轴夹头用于夹持工件或刀具，使其与主轴保持刚性连接。

主轴夹头通常有机械夹头和液压夹头两种类型。

机械夹头通过螺纹、卡盘或夹具等机械结构实现夹紧，适用于一般的加工需求。

液压夹头则通过液压系统提供更高的夹紧力和精确的夹紧位置，适用于高精度加工和重负载切削。

除了以上主要部件，数控机床主轴还可能包括冷却系统、振动补偿系统、联轴器等。

冷却系统用于降低主轴温度，保证加工质量和主轴寿命；振动补偿系统用于抑制主轴振动，提高加工质量和效率；联轴器用于连接主轴电机和主轴轴承，传递动力和转矩。

总之，数控机床主轴部件结构的设计旨在实现稳定高速、高精度的加工要求。

不同的机床和加工需求可能会有不同的主轴结构和配置，但其核心目标都是提供高效的驱动力和承载能力，以满足工业生产的要求。

简述数控机床的结构及组成一、数控机床的概述数控机床是一种高精度、高效率、高自动化程度的机床，它采用计算机控制系统来实现工件的加工。

与传统机床相比，数控机床具有精度高、生产效率高、操作简单等优点，因此在现代制造业中得到了广泛应用。

二、数控机床的结构数控机床主要由以下几个部分组成：主轴箱、工作台、导轨系统、刀库和液压系统等。

1. 主轴箱主轴箱是数控机床的核心部件，它包含了主轴和主轴驱动装置。

主轴是用来安装刀具并进行加工的部件，而主轴驱动装置则负责带动主轴旋转。

主轴箱通常由铸铁或钢板焊接而成，其内部采用优质滚动轴承或滑动导轨等结构。

2. 工作台工作台是用来固定工件并进行加工的部件。

根据不同的加工需求，工作台可以分为平面式和立式两种类型。

平面式工作台通常用于平面零件加工，而立式工作台则适用于非平面零件的加工。

3. 导轨系统导轨系统是数控机床的重要组成部分，它负责支撑和定位主轴箱、工作台等部件。

导轨系统通常由滚珠丝杠、直线导轨等组成，其精度和刚度直接影响到机床的加工精度和稳定性。

4. 刀库刀库是用来存放刀具的部件，它通常由多个刀柄和一个转盘组成。

不同类型的刀具可以根据需要进行更换，以满足不同的加工需求。

5. 液压系统液压系统是数控机床的动力源，它负责驱动各种液压元件来完成机床各项功能。

液压系统通常包括油泵、油箱、油管等部件，其性能直接影响到机床的运行效率和稳定性。

三、数控机床的组成数控机床由以下几个主要组成部分构成：1. 数控装置数控装置是数控机床最重要的组成部分之一，它负责对加工过程进行监测和控制。

数控装置通常由计算机、数字信号处理器、编码器等组成，可以实现加工参数的自动调整和控制。

2. 伺服系统伺服系统是数控机床的关键部分之一，它负责驱动主轴箱、工作台等部件进行运动。

伺服系统通常由电机、减速器、编码器等组成，其性能直接影响到机床的加工精度和效率。

3. 控制面板控制面板是数控机床的人机交互界面，它负责向操作员提供操作界面和参数设置功能。

数控机床的主轴部件主轴部件由主轴的支承、安装在主轴上的传动零件及装夹刀具或工件的附件组成。

它的主要功用是①夹持工件或刀具实现切削运动；②传递运动及切削加工所需要的动力。

由于主轴是机床的一个关键部件，主轴部件质量的好坏直接影响加工质量。

因此，机床对其主轴部件的主要要求有：① 主轴的精度要高。

精度包括运动精度(回转精度、轴向窜动)和安装刀具或夹持工件的夹具的定位精度(轴向、径向)。

② 部件的结构刚度和抗振性。

③ 运转温升不能太高以及较好的热稳定性。

④ 部件的耐磨性和精度保持力量。

对数控机床除上述要求外，在机械结构方面还应有：① 刀具的自动夹紧装置。

② 主轴的准停装置。

③ 主轴孔的清理装置等。

1.主轴部件的结构主轴端部的结构形式端部用于安装刀具或夹持工件的夹具，因此，要保证刀具或夹具定位精确，装夹牢靠、坚固，而且装卸便利。

目前，主轴的端部外形已标准化。

图1 主轴端部的结构形式主轴部件的支承主轴上的切削力是通过支承而传递给机床基础件的，主轴部件支承的作用是在刀具或工件作回转运动时承受切削力(轴向、径向)、同时保证主轴运动精度，所以为了保证加工精度，必需保证其旋转精度和相应的承载力量，即有足够的轴向和径向刚度。

图2所示为主轴常用的几种滚动轴承。

图2 主轴部件的支承形式图（a）为锥孔双列圆柱滚子轴承，内圈为1∶12的锥孔，当内圈沿锥形轴颈轴向移动时，内圈胀大以调整滚道的间隙。

滚子数目多，两列滚子交叉排列，因而承载力量大、刚性好、允许转速高。

它的内、外圈均较薄，因此，要求主轴颈与箱体孔均有较高的制造精度，以免轴颈与箱体孔的外形误差使轴承滚道发生畸变而影响主轴的旋转精度。

该轴承只能承受径向载荷。

图（b）是双列推力向心球轴承，接触角为60°，球径小、数目多，能承受双向轴向载荷。

磨薄中间隔套，可以调整间隙或预紧，轴向刚度较高，允许转速高。

该轴承一般与双列圆柱滚子轴承配套用作主轴的前支承，并将其外圈外径做成负公差，保证只承受轴向载荷。
