NACHI-那智机器人资料(操作篇)教学内容

NACHI-那智机器人资料(操作篇)教学内容

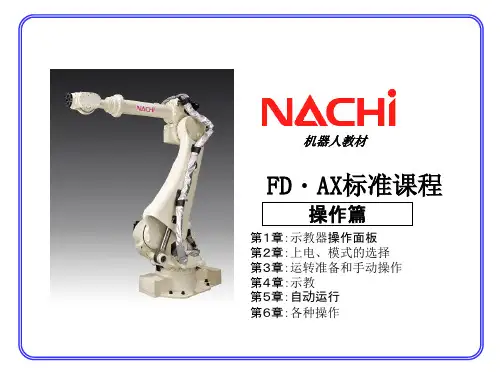

机器人教材
FD・AX标准课程
操作篇
第１章：示教器操作面板 第２章：上电、模式的选择 第３章：运转准备和手动操作 第４章：示教 第５章：自动运行 第６章：各种操作
第１章 示教器操作面板
第１章 操作面板 示教器
page 2
page 3
操作面板按钮
运转准备按钮
给机器人提供动力。
运转准备ＯＮ中时指示灯点亮。
[动作可键]要使用绿色 按钮时必须同时（稍提前 按，而且一直到结束）按
① 防止误操作 ② 一个键含有两个功能
输入参数
利用[光标] 键选择菜单 ↓
按［数字］输入数值 ↓
按［Enter］键确定
示教器（ＦＤ）
ＦＤ控制装置
机器人手动 操作键
按住握杆开关， 一边看着机器人
一边操作的键
page 8
根据用途、[夹紧／弧焊]键也可以使枪 或者夹具进行动作
紧急停止按钮
3位握杆开关
背面
不操作时
按下的话机器人被紧急停止，伺 服电源断开。 与操作面板上的[紧急停止按钮] 完全相同。
在示教模式下，把机器人手动操作时使用。
放开
再生模式时，不需要使用。
手动操作时
按下 强力按下
发现有危险的时候
放开或者强力按下的话,马达 电源断开,机器人被紧急停止
page 7
操作键的例子
调节旋钮
ＵＳＢ插口 （背面）
各种操作键
page 5
示教器（ＡＸ）
模式切换旋转开关
模式切换开关
功能键 (f1～f6)
握杆开关
（背面）
ＡＸ制御装置
紧急停止 按钮
功能键 (f7～f12)
彩色液晶显示
可选项为触摸屏

那智机器人资料

那智机器人资料

物流运输
随着电子商务的快速发展，那智机器 人有望在物流运输领域发挥重要作用 ，提高配送效率并降低成本。
社会影响与伦理问题
就业影响
随着那智机器人的广泛应用，一 些重复性和简单的岗位可能会被 取代，对就业市场产生一定影响
。
安全问题
那智机器人的操作涉及到安全问 题，需要制定相应的安全标准和 监管措施，确保机器人的使用不
能源技术
随着能源技术的不断发展，那智机 器人的续航能力和作业时间将得到 显著提升，同时也有助于减小机器 人的体积和重量。
应用拓展
医疗保健
农业领域
那智机器人有望在医疗保健领域发挥 更大的作用，如辅助医生诊断、护理 老年人和残疾人等。
那智机器人可用于农业领域的自动化 作业，如种植、施肥、除草等，提高 农业生产效率和降低劳动强度。
那智机器人可以协助护士进行日常护理工 作，减轻护士工作负担。
医疗服务
那智机器人可以协助医生进行诊断和治疗 ，提高医疗服务水平。
教育培训
01
02
03
智能教育
那智机器人可以作为智能 教育平台，为学生提供个 性化的学习资源和辅导。
技能培训
那智机器人可以用于技能 培训，帮助学员快速掌握 技能。
教育评估
那智机器人可以对学生的 学习情况进行评估，为教 师提供反馈。
那智机器人可以用于自动化分拣，快速准 确地将货物分类并送达到指定位置。
仓储管理
那智机器人可以协助仓库管理人员进行货 物管理，提高仓储效率。
配送服务
那智机器人可以用于最后一公里配送，提 高配送效率，降低人力成本。
医疗护理
康复训练
那智机器人可以用于康复训练，帮助患者 进行肢体训练，提高康复效果。

NACHI那智机器人资料(操作篇)

NACHI那智机器人资料(操作篇)

03
那智机器人高级操作
网络连接与远程控制
连接方式
那智机器人支持多种网络 连接方式，包括Wi-Fi、蓝 牙和有线连接，以满足不 同场景的需求。
远程控制
通过手机应用程序或电脑 软件，用户可以远程控制 那智机器人，实现远程操 控和实时监控。
网络设置
用户需要正确设置网络参 数，包括SSID、密码、IP 地址等，以确保那智机器 人能够成功连接到网络。
移动指令
控制那智机器人在平面内进行 移动，包括前进、后退、左转
、右转等基本动作。
传感器指令
读取那智机器人搭载的传感器 数据，如光电传感器、触碰传 感器等，实现感知外界环境的 功能。
执行器指令
控制那智机器人的执行器，如 机械臂、夹爪等，实现抓取、 搬运等操作。
通信指令
实现那智机器人与计算机或其 他设备之间的数据通信，包括
nachi那智机器人资 料(操作篇)
• 那智机器人基础操作 • 那智机器人编程操作 • 那智机器人高级操作 • 那智机器人维护与保养目录Leabharlann 01那智机器人基础操作
开机与关机
开机
按下机器人正面的电源按钮，等 待机器人启动并完成自检。
关机
按下机器人正面的电源按钮，等 待机器人关闭并断开电源。
基础移动操作
前进
按下遥控器的“前进” 按钮，机器人将向前移
动。
后退
按下遥控器的“后退” 按钮，机器人将向后移
动。
左转
按下遥控器的“左转” 按钮，机器人将向左旋
转。
右转
按下遥控器的“右转” 按钮，机器人将向右旋
转。
工具更换与设置
工具更换
根据需要，选择适合的工具并安装到 机器人上。

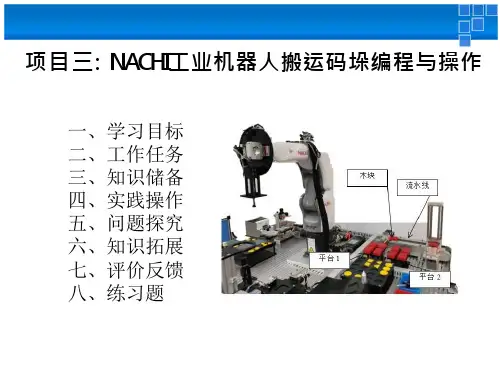

NACHI工业机器人编程与操作 课件 项目三 NACHI工业机器人搬运码垛编程与操作

NACHI工业机器人编程与操作 课件 项目三 NACHI工业机器人搬运码垛编程与操作

二、工作任务
（一）任务描述
手动将红色木块放置流水线末端（间断放8个红色木块）， NACHI工业机器人从流水线末端吸取红色木块，搬运至平台1和2， 并进行码垛。
（二）技术要求
1. 示教模式下机器人速度倍率通常不超过3挡，自动模式下机器人 速度倍率通常选用较低的速度。 2. 机器人与周围任何物体不得有干涉。 3. 示教器不得随意放置，不得跌落，以免损坏触摸屏。 4. 不能损坏吸盘、流水线。 5. 搬运过程中木块不得与周围物体有任何干涉。 6. 气体压强在0.5MPa左右。
OBn, OB[n]n=1～205（也可使 用变量）
范围 0，1
0～1023（OB[205]时为 0～255）
SET O1/RESET O[2]命令：
SETFN 号 码 ：FN32名称：输 OUT OB205, 0命令：OUTFN 号
出信号 ON输出信号号码： 码：FN44名称：输出信号二进 示例 01→01 变为 ON。命令： 制输出群组号码：OB205数据：
ቤተ መጻሕፍቲ ባይዱ
三、知识储备
（二）姿势常量
姿势常数是表示机器人的位置、姿势的常数。与移动命令 MOVEX 配 合 使 用 。姿势常 数中包含如下3种形式。 l MOVEX-X形式 以(X，Y，Z，r，p，y)表现工具前端的位置与姿势的形式。 l MOVEX-J形式 以 各 轴 的 角 度 或 位 置 表 现 机 器 人 姿 势 的 形 式。 l MOVEX-E形式 以 各 轴 的 编 码 器 值 表 现 机 器 人 姿 势 的形式。 1.MOVEX-X形式 以(X，Y，Z，Roll，Pitch，Yaw)表现工具前端(TCP)的位置与姿势。“机构指定”为 “M*X”（“*”为机构号码），基准点为该机器人（机构）的机械坐标系原点。 （例）MOVEX A=1，M1X，P，(1200，0，1800， 0，0，-180)，R= 10.0，H=1，MS

NACHI工业机器人编程与操作 课件 项目四 NACHI工业机器人打磨编程与操作

NACHI工业机器人编程与操作 课件 项目四 NACHI工业机器人打磨编程与操作

四、实践操作
（三）打磨示教编程
5.按[FN]键输入58、按[Enter]键，坐标系选择0、按[Enter]键，X、Y偏移量为0，按[En 键，Z偏移量为50、按[Enter]键。点击[覆盖/记录]键，添加JOINT指令，按[编辑]键将 JOINT指令修改为LIN指令，点击<写入>，完成P3点指令添加，此处指令需要在机器人语言 中作进一步修改。
三、知识储备
（二）输入/输出信号分类
分类 方向
用途
输入/输出信号
说明
输入信号 为自外界输入到控制器的信号，也称为I信号
输出信号 为控制器输出到外界的信号，也称为O信号
逻辑信号 物理信号
它是能够从软件侧访问的信号总称
它是连接于DC24V现场总线等外部信 源的输入输出信号总称
不使用软件PLC时，逻辑 信号就照样直接连接物理 信号。所以，这种情况下 可以忽视此分类
13.P22点为打磨退出点，或者放回工件的中间点 ，经P3至P4点放回工件。
四、实践操作
（三）打磨示教编程
14.打磨工件1结束，机器人经P3、P2 、P1返回原点。
15.点击触摸屏左下角<维修>、<程序转换>、< 语言转换>，打开语言转换对话框。相继选择< 语言形式<—执行形式>、<语言（MOVEX—J ）>、<MZ04-01.51>，即选择程序“51”，在 下方程序号码指示框中会显示“51”，点击左 下角<执行>，在弹出<正常结束>对话框中直接 [Enter]，将程序“51”转化为机器人语言。
2.手动操作机器人回“原点”，即P1点，点击[覆盖/记录]键，添加JOINT指令，按[编 辑]键对指令参数进行修改，点击<写入>，完成机器人回“原点”示教。

NACHI-那智机器人资料(操作篇)

NACHI-那智机器人资料(操作篇)

记住机械坐标吧
固定基座确立的「机械坐标系」
直线动作时的基准坐标系
+Z
如果机器人动作,这 机械坐标系不移动.
TCP
「工具前端」
记住时, 「前方是Ｘ」
+X
基坐
+Y
“Tool Center Point” 及 “Tool Control Point”
记住工具坐标吧
手腕前端确立的「工具坐标系」
熟练操作一点儿后, 使用工具 坐标系.
※2边的模式开关都转到 再生模式。
第３章投入运转准备和手动操作
第３章 投入运转准备
和手动操作
参考使用说明书∶ 「基本操作篇」第3章
记住动作轴（关节）吧
第4轴 手腕根儿回转 第5轴 手腕弯曲 第6轴 法兰回转
称手腕轴
第3轴 手臂上下 第2轴 手臂前后
第１轴～第６轴在控制装置上显示 各Ｊ１～Ｊ６.
第1轴本体左右回转 称主轴
准备 启动 停止 切换
紧急停止
ＡＸ控制装置
操作面板按钮
运转准备按钮 启动按钮 停止按钮 模式切换旋转开关
给机器人提供动力。
运转准备ＯＮ中时指示灯点亮。
启动作业程序。
启动时指示灯点亮。
停止运转中的机器人。
停止中时指示灯点亮。
示教/再生模式切换。
紧急停止按钮
按下锁住、回旋放开的形式
机器人紧急停止。运转准备OFF。
仅用机械坐标系,就可以示教. 不一定用工具坐标就行.
随着机器人的动作, 工具坐标系也移动.
TCP
「工具前端」
+Y
原点在TCP
+X +Z
“Tool Center Point” 及 “Tool Control Point”

NACHI 那智机器人资料(操作篇)演示幻灯片

NACHI 那智机器人资料(操作篇)演示幻灯片
彩色液晶显示
可选项为触摸屏
各种操作键
page 6
示教器
模式切换旋转开关
与操作面板上［模式切换开关］ 组合使用、进行手动操作和自动 运行之间的切换。
紧急停止按钮
3位握杆开关
背面
不操作时
按下的话机器人被紧急停止，伺 服电源断开。 与操作面板上的[紧急停止按钮] 完全相同。
在示教模式下，把机器人手动操作时使用。
按［Enter］键确定
示教器（ＦＤ）
ＦＤ控制装置
机器人手动 操作键
按住握杆开关， 一边看着机器人
一边操作的键
page 8
根据用途、[夹紧／弧焊]键也可以使枪 或者夹具进行动作
停止输入时按［Ｒ］键
画面上方有相应的快捷键（简单 操作）
调节旋钮 转动旋钮可进行光标移 动，按钮操作可进行项目 选择和输入确认。
除了基准坐标系从「机械坐标系」到「工具坐标系」变化以外, 其他跟「机械坐标系运转方式」一样.
工具姿态变化时,随着工 具的动作XYZ方向也一起 变化,工具跟工件相对动 作时方便.
TCP
+X
TCP
+Z 工具坐标系
+Y
+Y
+Z
+X
工具坐标系
page 22
需要正确设定「工具长度」与「工具角度」 → 「设定」
机械坐标系运转方式
按X,Y,Z键时、TCP沿着机械坐标系 的XYZ轴进行运动。工具姿态不变。
按RX,RY,RZ键时、在TCP位置固定下,工 具姿态变化
TCP TCP
+Z
+X
+Y
机械坐标系
page 21
TCP的位置决定后，调整 接近角度的时候使用此坐 标很方便

NACHI那智机器人资料(操作篇)

NACHI那智机器人资料(操作篇)

机器人紧急停止。运转准备OFF。
page 4
示教器（ＦＤ）
模式切换旋转开关
ＦＤ控制装置
紧急停止 按钮
触摸屏 彩色液晶显示
握杆开关 （背面）
ＵＳＢ插口 （背面）
调节旋钮 各种操作键
page 5
示教器（ＡＸ）
模式切换旋转开关
模式切换开关
功能键 (f1～f6)
握杆开关
（背面）
ＡＸ制御装置
紧急停止 按钮
示教器（ＡＸ）
操作键的例子
[动作可键]要使用绿色 按钮时必须同时（稍提前 按，而且一直到结束）按
① 防止误操作 ② 一个键含有两个功能
输入参数
利用[光标] 键选择菜单 ↓
按［数字］输入数值 ↓
按［Enter］键确定
ＡＸ控制装置
page 9
机器人手动 操作键
按住握杆开关 ，一边看着机 器人一边操作
的键
按［数字］输入数值 ↓
按［Enter］键确定
ＦＤ控制装置
page 8
机器人手动 操作键
按住握杆开关， 一边看着机器人 一边操作的键
根据用途、[夹紧／弧焊]键也可以使枪 或者夹具进行动作
停止输入时按［Ｒ］键
画面上方有相应的快捷键（简单 操作）
调节旋钮 转动旋钮可进行光标移 动，按钮操作可进行项 目 选择和输入确认。
ＦＤ
ＡＸ
选定手动操作时的机器 人动作方式
[轴坐标系]
↓
[机械坐标系]
↓
[工具坐标系]
page 19
选定手动操作时的机器 人动作速度(５档）
１慢 ２ ３ ４ ５快
・手动操作时的最高速度是250mm/sec ・速度１是点动

NACHI 那智机器人资料

NACHI 那智机器人资料
page 5
动作范围的限定方法
可安装能限定主轴位置调整的机械限定（选购件）
SRA166-01 第３轴的例子
可调的机械限定（选购件）的示意图
详细请参考各机器人的保养说明书（本体篇）。 page 6
FD控制装置的构造
ＦＤ１１控制装置
驱动部分
由驱动机器人本体所需的、产 生大电流的线路等组成的部分
特别重要的部件品 驱动组件
DSR10 装在控制装置内的类型
A 1A 2B 1B 2
便携式型 B2B1A2A1
B 2B 1A 2A 1
B 2B 1A 2A 1
B1 A1
B1 A1
B1 A1
21
(J8) J7 J6 J5 J4 J3 J2 J1
1
BRAKE R32 ELEASE SWITCH
UM217A
1
J1
J2
J3
J4
J5
J6
（基板框架组件用）
冷却风扇
（驱动组件用）
page 18
基板框架组件
驱动组件
装有对机器人本体驱动电流的控 制和读取位置数据的线路的系统
多电源单元
DC5V,DC12V,DC24V电源 的供电
page 8
伺服控制
减速机
编码器 （＝位置检测装置）
电机
现在位置 电机电流
指令位置 驱动组件
编码器I/F
位置反馈
电流増幅 etc.
偏差
追踪和指令位置相一致的现在位置 控制电机电流（伺服控制）
page 9
MOD CPU基板 作业程序
CPU
控制装置
保持机械臂的制动
制动
电机
编码器
制动电源０ＦＦ → 运转准备ＯＦＦ

NACHI 那智机器人资料(操作篇)资料讲解

NACHI 那智机器人资料(操作篇)资料讲解

TCP
原点在TCP
「工具前端」
+Y
+X +Z
“Tool Center Point” 及 “Tool Control Point” page 17
手动操作时用键
ＦＤ控制装置
动作条件设定键
ＡＸ控制装置
轴操作键
page 18
选定速度和动作的方式
动作方式
ＦＤ
ＡＸ
速度
ＦＤ
ＡＸ
选定手动操作时的机器 人动作方式
ＡＸ控制装置
page 11
示教模式和再生模式
示教模式
再生模式
操作员把想要让机器人做的事情（作 业程序）录入机器人中。同时写入机 器人移动、焊接等命令。
自动运行编写完成的作业程序。 机器人根据已编写的程序进行作 业。
作业程序的例子
page 12
程序的自动运行
选择示教模式
把两个开关切换而选择模式
示教器的模式切换开关
Байду номын сангаас
page 9
停止输入时按［Ｒ］键
画面上方有相应的快捷键（简单 操作）
第２章 上电、模式的选择
第２章 上电、模式的选择
参考使用说明书∶ 「基本操作篇」第3章
page 10
接通电源
ＦＤ控制装置
P OW E R
电源开关转到ON
ＯＮ
ＯＦＦ
电源开关
系统自我诊断完成后，自动 出现以下画面
用模式切换开关可分别 显示设定好的画面
[轴坐标系]
↓
[机械坐标系]
↓
[工具坐标系]
page 19
选定手动操作时的机器 人动作速度(５档）
１慢 ２ ３ ４ ５快

NACHI 那智机器人资料(操作篇)

NACHI 那智机器人资料(操作篇)

定期检查
对机器人关键部件进行定期检查，如 传感器、电池等，确保其正常工作。
易损件更换
根据需要，定期更换易损件，如轴承、 密封圈等，延长机器人使用寿命。
保养记录
建立保养记录制度，对每次保养和维 护工作进行详细记录，方便后续管理。
04
那智机器人操作常见问题解
答
操作问题解答
Q1
那智机器人如何开机？
Q2
故障诊断与排除
故障检测
通过观察机器人运行状态、传 感器数据等，及时发现潜在故
障。
故障定位
利用专业工具和软件，定位故 障发生的位置和原因。
故障排除
根据故障定位结果，采取相应 的措施排除故障，如更换部件 、调整参数等。
预防措施
针对常见故障，制定预防措施 ，降低故障发生概率。
维护与保养
日常保养
定期对那智机器人进行清洁、润滑等 保养工作，保持机器人的良好状态。
发展趋势
未来那智机器人将朝着智 能化、自主化、协作化等 方向发展，成为人类生产 生活的重要辅助工具。
感谢观看
THANKS
特点
nachi机器人具有高精度、高稳定性和高可靠性的特点。它们采用先进的控制系 统和传感器技术，能够实现精确的位置控制和运动轨迹规划。此外，nachi机器 人还具有易于编程、操作简单和维护方便的优点。
机器人应用领域
• 应用领域：nachi机器人广泛应用于制造业、物流业和医疗保健 业等领域。在制造业中，nachi机器人可用于自动化生产线上的 装配、检测和包装等环节，提高生产效率。在物流业中，nachi 机器人可用于自动化仓库中的货物搬运和码垛等任务。在医疗 保健业中，nachi机器人可用于辅助手术操作、康复训练和医疗 服务等场景。

NACHI那智机器人资料(操作篇)

NACHI那智机器人资料(操作篇)

模
可以进行手动操作
不可手动操作 不可自动运行
式
※ 2边的模式开关都转到
※ 造成机器人不动的操作
切
示教模式
换
开
关
不可手动操作 不可自动运行
可以自动运行
※ 造成机器人不动的操作
※ 2边的模式开关都转到 再生模式。
page 13
第３章投入运转准备和手动操作
第３章
投入运转准备
和手动操作
参考使用说明书∶ 「基本操作篇」第3章
机械坐标系运转方式
按X,Y,Z键时、TCP沿着机械坐标系 的XYZ轴进行运动。工具姿态不变。
按RX,RY,RZ键时、在TCP位置固定下,工 具姿态变化
TCP TCP
+Z
+X
+Y
机械坐标系
page 21
TCP的位置决定后，调整 接近角度的时候使用此坐 标很方便
需要正确设定「工具长度」 → 「设定」
工具坐标系运转方式
page 9
停止输入时按［Ｒ］键
画面上方有相应的快捷键（简单 操作）
第２章 上电、模式的选择
第２章 上电、模式的选择
参考使用说明书∶ 「基本操作篇」第3章
page 10
接通电源
ＦＤ控制装置
P OWE R
电源开关转到ON
ＯＮ
ＯＦＦ
电源开关
系统自我诊断完成后，自动 出现以下画面
用模式切换开关可分别 显示设定好的画面
运转
模式
准备 启动 停止 切换
紧急停止
ＡＸ控制装置
page 3
操作面板按钮
运转准备按钮
给机器人提供动力。
运转准备ＯＮ中时指示灯点亮。

NACHI那智机器人操作篇

NACHI那智机器人操作篇

page 39
4
6 JMP（跳跃）25 25
5
从步骤5的位置到 26
步骤25前进
选择程序号码
ＦＤ控制装置 [イ[动ネ作ーブ可ル能]キ]键ー
ＡＸ控制装置
程（序ス（テプッ步ロプ骤グ）選ラ）択ム选キ择ー键
page 40
选择程序号码
按下[动作可能]键、 同时按下[步骤/程序]键。
ＦＤ
ＡＸ
＋
＋
在这个窗口里，输入想要选择的号码 (0～9999)，最后按下[Enter]键。
放开
再生模式时，不需要使用。
手动操作时
按下 强力按下
发现有危险的时候
放开或者强力按下的话,马达 电源断开,机器人被紧急停止
page 7
操作键的例子
[动作可键]要使用绿色 按钮时必须同时（稍提前 按，而且一直到结束）按
① 防止误操作 ② 一个键含有两个功能
输入参数
利用[光标] 键选择菜单 ↓
按［数字］输入数值 ↓
TCP
基坐
「工具前端」
记住时, 「前方是Ｘ」
+X
+Y
“Tool Center Point” 及 “Tool Control Point” page 16
记住工具坐标吧
手腕前端确立的「工具坐标系」
熟练操作一点儿后, 使用工具 坐标系.
仅用机械坐标系,就可以示教. 不一定用工具坐标就行.
随着机器人的动作, 工具坐标系也移动.
除了基准坐标系从「机械坐标系」到「工具坐标系」变化以外, 其他跟「机械坐标系运转方式」一样.
工具姿态变化时,随着工 具的动作XYZ方向也一起 变化,工具跟工件相对动 作时方便.
TCP

那智机器人的入门操作使用

那智机器人的入门操作使用
机那器智机人器码人垛的线入使门操用作及使维用保
1
一机器人码垛码生垛产线线的结使构用原理及维保
2
1.7 机器人码垛线的构成—机器人
J3轴 电机
J1轴 电机
J4轴 电机
J2轴 电机
机器人 抓手
3
二机器人码垛码生垛产线线的操使作用及维保
4
2.1 机器人的操作—机器人控制柜上电
主电器柜上电后，将机器人控制柜上的电源开关由OFF顺时针拨到ON。
3、在示教器上将机器人调整为机 器人坐标
4、将左手轻轻按住示教器背部的 拉杆（示教器触摸屏上 显示“运转 准备”右边有一个小圆圈 ），此时 准备运行按钮灯变为常亮。右手按 机器人移动方向键移动机器人。
9
2.1 机器人的操作—改变速度
手动状态时
在触摸屏上显示 ，分1-5五个档次（1最慢、5最快）
，可以直接用手点击触摸屏来
6
2.1 机器人的操作—抓手打开闭合操作
视教器触摸屏上选择【维修】 --【监视器】 （选择4个监 视器之一）--【 8.通用输出信号】，调出通用输出信号监 视器，光标选中进行操作。
7
2.1 机器人的操作—抓手打开关闭
抓手1打开：
和
抓手1闭合：
和
抓手1压包板上升：
和
抓手1压包板下压：
和பைடு நூலகம்
双爪手后抓打开闭合操作也是如此， 信号为：
改变上下左右前后移动机器人时的速度。当按下
键时此处会变为黄色的示教速度，此速度是用
来控制机器回原点及示教程序时的速度。
自动状态时
示教器触摸屏右下角处会显示机器人自动运行的速度。需要改变自动运行速度
时，需要按住
键 ，再用手点击来改变速度，点击向上箭头速度增加，点击

那智机器人自动开盖机解决方案PPT课件

那智机器人自动开盖机解决方案PPT课件
开盖高度 面，需要大角度弯曲（大于 检测机器 90度）；而支撑底座过高 人（挪位 置）
3 总装线
第2页/共8页
NO. 区域
设备名称
问题点
问题：盖子上有薄膜，吸取 容易掉落(运动过程中破了真 空）
图片及方案
改进吸盘及抓手结构
原因：薄膜经不住吸盘的吸 力牵引
开盖高度 （请看视频） 检测机器 视频 人（挪位
NO. 区域 设备名称
问题点
图片及方案
问题：返修线产品如有水，
则不需要开盖；如何检测桶
内是否有水？建议海尔人工
处理，需要沟通；
？？？
开盖高度
检测机器
人
日程 计划 完成
负责人
备 注
3 总装线
问题：开盖前整形气缸安装 支架不稳，晃动较大，累积 现场已经加固，但效果不 误差大时有可能和台车线有 够好，结构正在改进中 干涉
置）
日程 计划 完成
负责人
备 注
3 总装线
问题：开盖位置不准确：
原因：开盖机械臂的点位是
开盖高度 检测机器
固定的，而产品在工装板上 位置有偏移 ；如开多，则折 断盖子；如开不到位，则盖
人（挪位 子往下掉
置）
改进吸盘及抓手结构
第3页/共8页
NO. 区域
设备名称
问题点
视频1
图片及方案
日/共8页
问题点
洗衣机在工装板上的 位置可能偏前，也可 能偏后；
开盖高度 检测机器 人 （吸盘改 进方式建 议）
3 总装线
图片及方案
日程 计划 完成
负责人 备注
第6页/共8页
NO. 区域 设备名称
问题点
开盖高度 检测机器 人 （吸盘改 进方式建 议）

NACHI那智机器人资料操作篇演示文稿

NACHI那智机器人资料操作篇演示文稿

随着机器人的动作, 工具坐标系也移动.
TCP
「工具前端」
+Y
原点在TCP
+X +Z
“Tool Center Point” 及 “Tool Control Point”
手动操作时用键
ＦＤ控制装置
动作条件设定键
ＡＸ控制装置
轴操作键
选定速度和动作的方式
动作方式
ＦＤ
ＡＸ
速度
ＦＤ
ＡＸ
选定手动操作时的机器 人动作方式
第３章 投入运转准备
和手动操作
参考使用说明书∶ 「基本操作篇」第3章
记住动作轴（关节）吧
第4轴 手腕根儿回转 第5轴 手腕弯曲 第6轴 法兰回转
称手腕轴
第3轴 手臂上下 第2轴 手臂前后
第１轴～第６轴在控制装置上显示 各Ｊ１～Ｊ６.
第1轴本体左右回转 称主轴
记住机械坐标吧
固定基座确立的「机械坐标系」
程序的自动运行
选择示教模式
把两个开关切换而选择模式
示教器的模式切换开关
模
可以进行手动操作
不可手动操作 不可自动运行
式
※2边的模式开关都转到
※ 造成机器人不动的操作
切
示教模式
换
开
关
不可手动操作 不可自动运行
可以自动运行
※ 造成机器人不动的操作
※2边的模式开关都转到 再生模式。
第３章投入运转准备和手动操作
NACHI那智机器人资料操作篇 演示文稿
优选NACHI那智机器人资料操 作篇
第１章 示教器操作面板
第１章 操作面板 示教器
操作面板的构成
模式 切换
运转 启动 停止 紧急停止 准备
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机器人教材
FD・AX标准课程
操作篇
第１章：示教器操作面板 第２章：上电、模式的选择 第３章：运转准备和手动操作 第４章：示教 第５章：自动运行 第６章：各种操作
1
第１章 示教器操作面板
第１章 操作面板 示教器
page 2
操作面板的构成
模式 切换
运转 启动 停止 紧急停止 准备
ＦＤ控制装置
P OWE R
彩色液晶显示
可选项为触摸屏
各种操作键
page 6
示教器
模式切换旋转开关
与操作面板上［模式切换开关］ 组合使用、进行手动操作和自动 运行之间的切换。
紧急停止按钮
3位握杆开关
背面
不操作时
按下的话机器人被紧急停止，伺 服电源断开。 与操作面板上的[紧急停止按钮] 完全相同。
在示教模式下，把机器人手动操作时使用。
[轴坐标系]
↓
[机械坐标系]
↓
[工具坐标系]
page 19
选定手动操作时的机器 人动作速度(５档）
１慢 ２ ３ ４ ５快
・手动操作时的最高速度是250mm/sec ・速度１是点动
轴坐标系运转方式
第１轴
第４轴
手腕根儿回转
本体左右回转
第２轴
前后俯仰
第３轴
第５轴 第６轴
手腕弯曲
上下运动
page 20
法兰回转
放开
再生模式时，不需要使用。
手动操作时
按下 强力按下
发现有危险的时候
放开或者强力按下的话,马达 电源断开,机器人被紧急停止
page 7
操作键的例子
[动作可键]要使用绿色 按钮时必须同时（稍提前 按，而且一直到结束）按
① 防止误操作 ② 一个键含有两个功能
输入参数
利用[光标] 键选择菜单 ↓
按［数字］输入数值 ↓
TCP
原点在TCP
「工具前端」
+Y
+X +Z
“Tool Center Point” 及 “Tool Control Point” page 17
手动操作时用键
ＦＤ控制装置
动作条件设定键
ＡＸ控制装置
轴操作键
page 18
选定速度和动作的方式
动作方式
ＦＤ
ＡＸ
速度
ＦＤ
ＡＸ
选定手动操作时的机器 人动作方式
page 14
记住动作轴（关节）吧
第4轴 手腕根儿回转 第5轴 手腕弯曲 第6轴 法兰回转
称手腕轴
第3轴 手臂上下 第2轴 手臂前后
第１轴～第６轴在控制装置上显示 各Ｊ１～Ｊ６.
page 15
第1轴本体左右回转 称主轴
记住机械坐标吧
固定基座确立的「机械坐标系」
直线动作时的基准坐标系
+Z
如果机器人动作,这 机械坐标系不移动.
机器人紧急停止。运转准备OFF。
page 4
示教器（ＦＤ）
模式切换旋转开关
ＦＤ控制装置
紧急停止 按钮
触摸屏 彩色液晶显示
握杆开关 （背面）
调节旋钮
ＵＳＢ插口 （背面）
各种操作键
page 5
示教器（ＡＸ）
模式切换旋转开关
模式切换开关
功能键 (f1～f6)
握杆开关
（背面）
ＡＸ制御装置
紧急停止 按钮
功能键 (f7～f12)
除了基准坐标系从「机械坐标系」到「工具坐标系」变化以外, 其他跟「机械坐标系运转方式」一样.
工具姿态变化时,随着工 具的动作XYZ方向也一起 变化,工具跟工件相对动 作时方便.
TCP
+X
TCP
+Z 工具坐标系
+Y
+Y
+Z
+X
工具坐标系
page 22
需要正确设定「工具长度」与「工具角度」 → 「设定」
page 9
停止输入时按［Ｒ］键
画面上方有相应的快捷键（简单 操作）
第２章 上电、模式的选择
第２章 上电、模式的选择
参考使用说明书∶ 「基本操作篇」第3章
page 10
接通电源
ＦＤ控制装置
P OWE R
电源开关转到ON
ＯＮ
ＯＦＦ
电源开关
系统自我诊断完成后，自动 出现以下画面
用模式切换开关可分别 显示设定好的画面
பைடு நூலகம்
机械坐标系运转方式
按X,Y,Z键时、TCP沿着机械坐标系 的XYZ轴进行运动。工具姿态不变。
按RX,RY,RZ键时、在TCP位置固定下,工 具姿态变化
TCP TCP
+Z
+X
+Y
机械坐标系
page 21
TCP的位置决定后，调整 接近角度的时候使用此坐 标很方便
需要正确设定「工具长度」 → 「设定」
工具坐标系运转方式
按［Enter］键确定
示教器（ＦＤ）
ＦＤ控制装置
机器人手动 操作键
按住握杆开关， 一边看着机器人
一边操作的键
page 8
根据用途、[夹紧／弧焊]键也可以使枪 或者夹具进行动作
停止输入时按［Ｒ］键
画面上方有相应的快捷键（简单 操作）
调节旋钮 转动旋钮可进行光标移 动，按钮操作可进行项目 选择和输入确认。
操作键的例子
[动作可键]要使用绿色 按钮时必须同时（稍提前 按，而且一直到结束）按
① 防止误操作 ② 一个键含有两个功能
输入参数
利用[光标] 键选择菜单 ↓
按［数字］输入数值 ↓
按［Enter］键确定
示教器（ＡＸ）
ＡＸ控制装置
机器人手动 操作键
按住握杆开关 ，一边看着机 器人一边操作
的键
根据用途、[夹紧／弧焊]键也可以使枪 或者夹具进行动作
模
可以进行手动操作
不可手动操作 不可自动运行
式
※2边的模式开关都转到
※ 造成机器人不动的操作
切
示教模式
换
开
关
不可手动操作 不可自动运行
可以自动运行
※ 造成机器人不动的操作
※2边的模式开关都转到 再生模式。
page 13
第３章投入运转准备和手动操作
第３章
投入运转准备
和手动操作
参考使用说明书∶ 「基本操作篇」第3章
ＡＸ控制装置
page 11
示教模式和再生模式
示教模式
再生模式
操作员把想要让机器人做的事情（作 业程序）录入机器人中。同时写入机 器人移动、焊接等命令。
自动运行编写完成的作业程序。 机器人根据已编写的程序进行作 业。
作业程序的例子
page 12
程序的自动运行
选择示教模式
把两个开关切换而选择模式
示教器的模式切换开关
运转
模式
准备 启动 停止 切换
紧急停止
ＡＸ控制装置
page 3
操作面板按钮
运转准备按钮 启动按钮 停止按钮 模式切换旋转开关
给机器人提供动力。
运转准备ＯＮ中时指示灯点亮。
启动作业程序。
启动时指示灯点亮。
停止运转中的机器人。
停止中时指示灯点亮。
示教/再生模式切换。
紧急停止按钮
按下锁住、回旋放开的形式
TCP
基坐
「工具前端」
记住时, 「前方是Ｘ」
+X
+Y
“Tool Center Point” 及 “Tool Control Point” page 16
记住工具坐标吧
手腕前端确立的「工具坐标系」
熟练操作一点儿后, 使用工具 坐标系.
仅用机械坐标系,就可以示教. 不一定用工具坐标就行.
随着机器人的动作, 工具坐标系也移动.
