锅炉安装质量自检记录锅检所提供

锅炉安装质量自检记录（整装）锅炉型号：使用单位：安装单位：安装日期：目录一、锅炉安装质量自检记录……………………………2页二、锅炉技术资料审查记录………………………………3页三、图纸审查记录…………………………………………4页四、主要元部件质量检查记录……………………………5页五、基础检查记录…………………………………………6页六、锅炉就位检验验收记录………………………………7页七、焊接接头外观检查记录………………………………8页八、无损探伤记录…………………………………………9页九、省煤器及空气预热器安装记录……………………10页十、汽、水管道及附件安装检验验收记录……………11页十一、热工仪表安装检查记录…………………………12页十二、锅炉本体水压试验检查记录……………………13页十三、省煤器水压试验检查记录………………………14页十四、炉排冷态试运转记录……………………………15页十五、炉墙砌筑质量检查记录…………………………16页十六、烘炉检查记录……………………………………17页十七、煮炉检查记录……………………………………18页十八、安全阀检查记录…………………………………19页十九、保护装置安装记录………………………………20页二十、二十四小时试运行记录…………………………21页锅炉安装质量自检记录使用单位安装单位锅炉型号锅炉安装许可证锅炉出厂编号锅炉制造单位锅炉制造日期安装竣工日期锅炉参数额定蒸发量或功率t/h（MW）额定压力MPa 额定温度℃额定出水（油）温度℃额定回水（油）温度℃燃烧方式给水温度℃适用燃料结论本锅炉安装工程质量，经全面检查，符合国家有关标准要求，并经24小时试运转正常，可以投入运行。

工程验收汇签安装单位：（章）安装单位负责人：安装技术负责人：年月日使用单位：（章）使用单位负责人：使用单位主管技术人员：年月日监检单位：（章）监检员：年月日锅炉技术资料审查记录锅炉型号图号产品编号锅炉出厂日期锅炉制造单位技术资料审核审核结果1 锅炉图纸2 强度计算书、安全阀排放量计算书3 锅炉质量证明书4 安装使用说明书5 制造监检证书备注使用单位：年月日安装单位：年月日图纸审查记录图号及图纸名称主要问题及处理结果参加单位及人员：使用单位：年月日安装单位：年月日主要元部件质量检查记录（主要外观）实际检验质量缺陷内容处 理 方 案尚 存 在 问 题处 理 结 果 及备注使用单位： 年 月 日 安装单位： 年 月 日基础检查记录项次检查项目允差（mm）锅炉本体鼓风机引风机给水泵减速机基础实测偏差（mm）1 基础座标位置纵向轴线±20 横向轴线2 基础顶面标高0-203 基础上平面外形尺寸凸台上平面外形尺寸凹穴尺寸±20-20±204 基础上平面水平度每米 5全长105 垂直度每米 5 全高206 预埋地脚螺栓标高（顶端）±20中心距±27 预留地脚螺栓孔中心位置±10深度+20孔壁垂直度10备注使用单位：年月日安装单位：年月日锅炉就位检查验收记录项次检查项目允差(mm)实测偏差(mm)备注1 炉体平面位置纵向±10横向±102 垫铁每组不超过3块3 卧式锅炉纵向倾斜 5锅筒排污处只允许低横向水平度偏差 54 立式锅炉垂直度偏差 5备注使用单位：年月日安装单位：年月日焊接接头外观检查记录项次检查项目允差(mm)实测偏差(mm)1 焊缝余高≯42 焊缝余高的高低差≯33 焊缝高度坡口增宽2-6 一侧增宽1-34 裂纹、未熔合、夹渣、表面气孔、弧坑不允许5 咬边深度≤0.5mm 对板件≯全长5%对管件≯全长20%，且≯406 角焊缝焊脚尺寸差0-37 焊接引起的弯折度公称外径≤ф108mm 1 公称外径＞ф108mm 2.58 焊缝边缘圆滑过度到母材状况焊缝位置简图备注：使用单位：年月日安装单位：年月日无损探伤记录项次焊口部位管子规格焊口总数探伤口数探伤结果焊工姓名焊工代号探伤布片示意图备注：使用单位：年月日安装单位：年月日省煤器及空气预热器安装记录省煤器项次检查项目允差（mm）实测偏差（mm）1 支承架的水平方向位置±32 支承架的标高±53 支承架的纵、横方向水平度≤1/1000空气预热器项次检查项目允差（mm）实测偏差（mm）1 支承架的水平方向位置±32 支承架的标高±53 预热器的垂直度≤1/1000备注：使用单位：年月日安装单位：年月日汽、水管道及附件安装检查验收记录项次检查项目及要求检查结果1 阀门有明显标记，指示汽水流动及阀门开关方向。

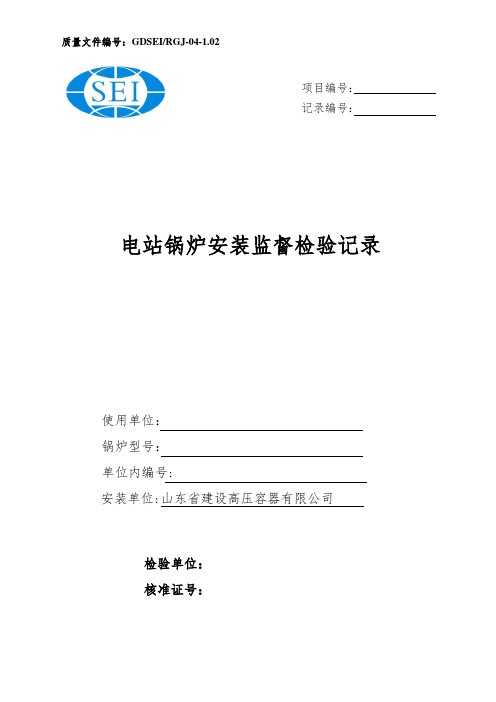

质量文件编号：GDSEI/RGJ-04-1.02项目编号：记录编号：电站锅炉安装监督检验记录使用单位：锅炉型号：单位内编号:安装单位:山东省建设高压容器有限公司检验单位：核准证号：锅炉概况主要监检依据（可依据监检实际情况进行调整）○1《特种设备安全监察条例》(2009修订版)○2《蒸汽锅炉安全技术监察规程》○3《锅炉安装监督检验规则》 TSG G7001-2004○4《电站锅炉压力容器检验规程》 DL647-2004○5《电力建设施工及验收技术规范（锅炉篇、管道篇）》○6《火力发电厂焊接技术规程》 DL/T 869-2004○7《承压设备无损检测》 JB/T4730-2005○8其它相关标准、有关合同条款监检结论锅炉制造技术资料核查记录锅炉安装技术资料核查记录钢结构及支吊架安装监检记录写单项检验记录。

钢架立柱垂直度抽检记录锅炉大板梁挠度测量记录锅筒（外臵式汽水分离器）安装监检记录填写说明：在已进行的监检项目□内打√，资料核查、外观检查在本记录中填写，其它填写单项监检记录附在本记录后面。

_______系统安装监检记录受热面部件安装监检记录2在进行的监检项目□内打√，资料核查情况、外观检查情况在本记录中填写，其它填写单项监检记录，附在部件监检记录的后面。

将部件焊口布臵图附在本页后面。

集箱（减温器）安装监检记录1 每个部件集箱填写一份记录。

2 在已进行的监检项目□内打√，资料核查、外观检查在本记录中填写，其它填写单项监检记录附在本记录后面。

锅炉管道安装监检记录锅炉管道包括：主蒸汽管道、再热蒸汽冷（热）段管道、主给水管道、锅炉本体主要管道（集中下降管、给水分配管、汽水连接管、饱和蒸汽连通管、过热蒸汽连接管、再热蒸汽连接管、减温水管等）。

详见列表________管道安装监检记录1 每种管道填写一份记录。

将管道焊口布臵图附在本页后面。

2 在已进行的监检项目□内打√，资料核查、外观检查在本记录中填写，其它填写单项监检记录。

燃气锅炉安全检查记录燃气锅炉安全检查记录日期：XXXX年XX月XX日检查人员：XXX1. 锅炉基本情况- 锅炉型号：XXX- 使用年限：XX年- 锅炉容量：XXXKW- 锅炉出厂日期：XXXX年XX月XX日2. 燃气供应情况- 燃气管道：检查燃气管道是否有泄漏、腐蚀、漏气等情况，并进行修复。

- 燃气压力：检查燃气压力是否在正常范围内，如有异常情况及时调整。

- 燃气阀门：检查燃气阀门的开关是否灵活，如有损坏及时更换。

3. 锅炉外观检查- 锅炉外壳：检查锅炉外壳是否有腐蚀、漏水等情况，如有异常及时修复。

- 管道连接：检查锅炉及相关管道连接是否牢固，如有松动现象及时固定。

4. 导热介质检查- 水位控制：检查锅炉的水位是否在正常范围内，如有过高或过低情况及时调整。

- 水质检测：取锅炉导热介质样品进行水质检测，确保水质符合标准要求。

- 导热介质添加：视需要，进行导热介质添加，保证锅炉正常运行。

5. 燃烧系统检查- 点火器：检查点火器是否正常工作，如有损坏及时更换。

- 燃烧器：检查燃烧器是否清洁，如有积灰情况及时清除。

- 进排风系统：检查进排风系统是否通畅，确保燃烧充分，无毒烟漏出。

6. 控制系统检查- 控制面板：检查控制面板是否正常工作，如有故障及时维修。

- 温度传感器：检查温度传感器是否准确，如有误差及时更换。

7. 安全装置检查- 过热保护：检查过热保护装置是否正常工作，如有故障及时修复。

- 低水位保护：检查低水位保护装置是否正常工作，如有故障及时修复。

- 燃气漏电保护：检查燃气漏电保护装置是否正常工作，如有故障及时修复。

8. 其他- 燃烧室清洁：检查燃烧室是否需要清洁，如需清洁及时进行。

- 电缆检查：检查锅炉电缆是否完好，如有损坏及时更换。

9. 检查结论经过以上检查，确认燃气锅炉安全状况良好，各项检查指标符合相关标准要求。

备注：如有异常情况或发现问题，应及时通知相关负责人处理，并做好记录。

锅炉安装改造办证流程
一、资料审查：
1、锅炉产品质量证明书；
2、锅炉产品质量检监证书；
3、锅炉全套图纸（总图、本体图要有设计文件签定专用章）；
4、锅炉强度计算书、分气缸的质量证明书及检监证书
5、锅炉产品能效测试报告
6、施工方案（封面要施工单位盖章）
7、合同
8、记录本（平面布置图盖章、水压试验栏盖章、总体验收栏盖章）
9、告知书（四～五份，盖单位章）
10、锅炉安装检验审请表（2份均盖施工单位章）
二、锅炉安装前告知受理后即可开始安装，安装完毕做水压试验及整体验收，整体验收完后到锅检所办理检监手续：
11、压力表、安全阀效验单
12、司炉工证（聘用栏签证盖章）
13、水质化验单
14、锅炉安装质量证明书
15、管道直径≥Ф159的管道还要有焊接×射线检测报告
16、锅炉安装检监记录（锅检所提供）
17、锅炉检监证书
18、交费拿锅炉安装检监报告书
19、锅炉普查注册登记表（第二页下方使用单位盖章）
20、以上资料齐全后去质监局领取锅炉使用运行证（质监局盖章）。

合格焊工登记表锅炉安装技术资料检查记录表锅炉设备开箱验收记录锅炉设备缺损件修复记录GJ —06锅炉基础检查验收记录GJ —07锅炉钢架安装检查记录10111213锅筒集箱安装检查记录GJ —10（一）14锅筒集箱安装检查记录GJ —10（二）15锅筒内件安装记录GJ —11 16水冷壁安装检查记录GJ —1217对流管安装检查记录GJ —13 18过热器安装检查记录GJ —14（一）19过热器安装检查记录GJ —14（二）20钢管省煤器安装检查记录21钢管省煤器安装检查记录22铸铁省煤器安装检查记录GJ —1623空气预热器安装检查记录GJ —17 24灰渣室、灰斗安装检查记录GJ —182526焊接代（割）样试件检查记录27锅炉本体管道焊接检验工程一览表GJ —2028管端退火记录293031锅炉本体受热面管道通球检查记录32锅筒、集箱封闭检查记录33锅炉安装预备膨胀间隙记录锅炉膨胀指示器安装记录35布风装置风帽安装隐蔽工程记录36旋风分离器安装检查记录37汽包水位计安装记录38安全阀、压力表安装记录39锅炉本体汽水管线安装记录40锅炉本体阀门水压试验及记录41省煤器水压试验记录42锅炉本体水压试验记录43锅炉胀管补胀记录44炉排安装检查记录45炉排安装检查记录46燃烧装置安装检查记录47流化床锅炉燃烧装置安装检查记录48辅机安装及单机试运转记录49。

TSG特种设备安全技术规范 TSG G7001-2004锅炉安装监督检验规则Boiler Installation Supervision Inspection Regulation中华人民共和国国家质量监督检验检疫总局颁布2004年6月23日目录第一章总则……………………………………………… ( ) 第二章安装监督检验的程序、项目和要求……………… ( ) 第三章附则……………………………………………… ( )附件1 锅炉安装监督检验大钢………………………………( ) 附件2 整装锅炉安装监督检验项目表………………………( ) 附件3 散装锅炉安装监督检验项目表………………………( ) 附件4 特种设备监督检验工作联络单………………………( ) 附件5 特种设备监督检验工作意见通知书…………………( ) 附件6 锅炉安装监督检验证书………………………………( )锅炉安装监督检验规则第一章总则第一条为了加强锅炉安装过程的监督管理，规范锅炉安装监督检验工作，保证锅炉的安全性能，根据《特种设备安全监察条例》（以下简称《条例》）的有关规定，制定本规则。

第二条凡是在中华人民共和国境内安装《条例》规定范围内的锅炉，其安装过程应当按照本规则的规定进行监督检验。

第三条本规则规定的安装监督检验，是指锅炉安装过程中，在安装单位在自检合格的基础上，由国家质量监督检验检疫总局（以下简称国家质检总局）核准的检验检测机构（以下简称监检机构）对安装过程进行的强制性、验证性的法定检验。

第四条锅炉安装监督检验工作的依据是《蒸汽锅炉安全技术监察规程》、《热水锅炉安全技术监察规程》、《有机热载体炉安全技术监察规程》、《工业锅炉安装工程施工及验收规范》、《电力建设施工及验收技术规范（锅炉机组篇）》、《机械设备安装工程施工及验收规范》以及其他相关安全技术规范、国家标准和行业标准。

第五条各级质量技术监督部门负责监督本规则的实施。

第二章安装监督检验的程序、项目和要求第六条安装单位在从事安装施工前，应当按照《条例》和相关安全技术规范的规定，在向锅炉使用地的直辖市或者设区的市级质量技术监督部门书面告知后，向当地承担相应范围的监检机构申请监督检验，并附以下资料（或者复印件）各一份：（一）特种设备安装改造维修告知书；（二）施工合同；（三）施工计划。

燃气锅炉巡检记录日期：xxxx年xx月xx日巡检人员：xxx一、巡检对象及位置燃气锅炉位于xxxxxxxxxxxxx（具体地址），为了保证锅炉的正常运行和安全使用，进行了定期巡检。

二、外观检查1.外部表面：锅炉外部表面清洁度良好，无明显油污或异物附着。

2.烟囱：烟囱外壁完好无损，无渗漏迹象。

3.烟道：检查烟道上下游是否畅通，无积尘和堵塞。

4.排放系统：排烟风机工作正常，无异响，无异常振动。

三、内部检查1.锅炉炉膛：炉膛内部干净整洁，无积尘和异物，炉壁无明显腐蚀或破损。

2.燃烧器：检查燃烧器的燃烧效果和燃烧稳定性。

燃烧器工作正常，火焰充分燃烧，无明显异味。

3.热交换器：热交换器外观无明显损伤，内部无结垢和腐蚀。

4.控制系统：检查控制系统的运行状态，各阀门和传感器工作正常，无异常泄漏。

四、安全检查1.燃气供应：检查燃气供应管道是否正常，阀门开启无异常。

2.安全阀：安全阀工作正常，无滴漏和卡死现象。

3.过热保护：过热保护装置运行正常，能够及时停止锅炉工作。

4.水位控制：水位控制装置准确可靠，能够保证锅炉的水位在正常范围内。

五、巡检结果根据以上巡检，燃气锅炉各项重要部件和装置均工作正常，无明显故障和安全隐患。

建议注意以下几点：1.定期清洗烟道和炉膛，避免积尘和异物堵塞；2.注意燃烧器的维护保养，定期清洗火焰器和喷嘴；3.加强对控制系统的监测，定期检查各个阀门的密封情况和传感器的准确性；4.锅炉的工作过程中要注意水位的控制，避免过高或过低。

六、其他事项xxxx年xx月xx日巡检完毕，将巡检结果上报给相关负责人，并在锅炉周围张贴巡检结果通知，以提醒相关人员注意锅炉的使用安全和维护保养。

巡检人员：。
